Стартер лады приоры

Стартер плохо крутит на холодную

Если стартер плохо крутит на холодном двигателе это явный признак пробоя диэлектрического слоя изоляции в якоре или корпусе щеток. Горячий двигатель, остыл стартер тоже остыл. Внутри стартера образовался конденсат. Который попадает в слабые места изоляции и проводит через себя электрический ток. Тем самым создаётся короткое замыкание.

Причиной так же является и то . что холодное масло в двигателе густое и препятствует прокручиванию. Создается большое сопротивление для стартера. В результате чего увеличивается сила тока в обмотках стартера. Она и приводит к пробою диэлектрическая слоя проводов и последующему пробою воздуха в местах повреждения изоляции.

Обмотки якоря расходуют потенциал не на создание электромагнитного поля а на короткое замыкание, которое возникает в результате пробоя.

На горячую двигатель прокручивается легче. Меньшая вероятность возникновения пробоя. Стартер легче заводит двигатель.

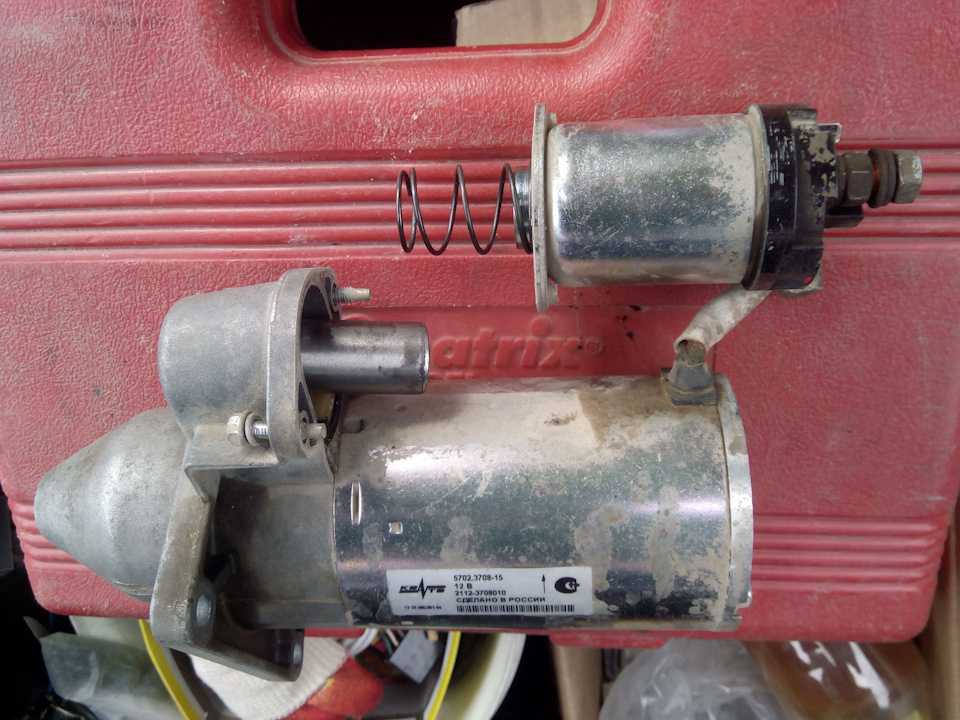

Как поменять втягивающее реле?

Одна из основных частей любого стартера – это втягивающее реле, которое расположено рядом с ним. Этот механизм выполняет сразу две функции:

  • производит подачу напряжения на обмотки статора и ротора;
  • двигает бендикс, который вводит в зацепление шестерню стартера с венцом маховика.

  • Корпус.
  • Два силовых контакта с резьбой.
  • Внутри расположена катушка.
  • Сердечник из металла, на который воздействует электромагнитное поле катушки. На нем же своеобразный «крюк» для соединения с бендиксом.
  • Контактная группа.

Для замены втягивающего реле вам нужны ключи на 10 и 13, а также отвертка. Сначала нужно отключить аккумуляторную батарею.

Для этого ключом на 10 ослабляете затяжку клеммы. Затем можно приступить к отключению втягивающего реле. Для этого выкручиваете ключом на 13 две гайки на силовых контактах. Крепление реле к корпусу стартера осуществляется с помощью 2–3 болтов (зависит от конкретной конструкции). Их нужно выкрутить с помощью отвертки. На этом демонтаж окончен, установка нового реле производится в обратной последовательности.

Это интересно: Печка на митсубиси лансер 10: замена, ремонт

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

  • Исправный и заряженный аккумулятор;
  • Силовые провода с наконечниками типа «крокодил»;
  • Плоская отвертка;
  • Набор ключей;
  • Металлическая щетка.
  • Последовательность проверки:

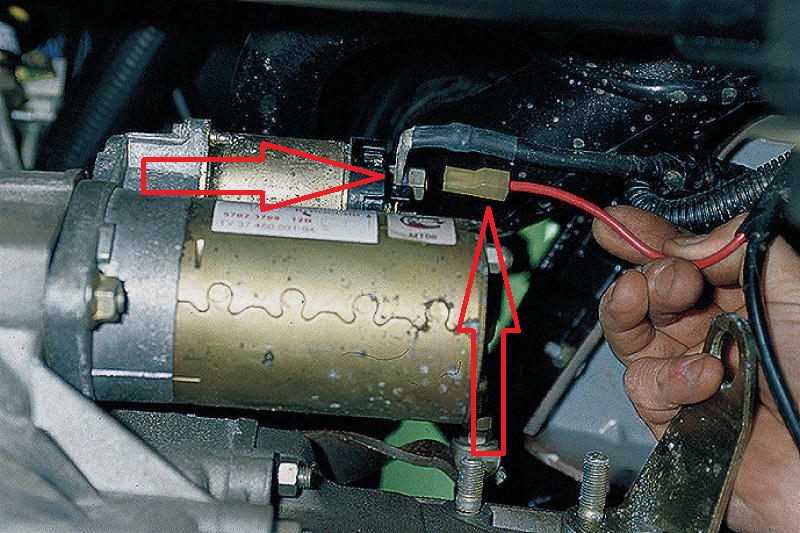

  • -Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
  • -Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
  • -Устанавливаем рычаг КПП на нейтральную передачу;
  • -Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

-Продолжаем проверку для чего крокодил «-» вновь бросаем на корпус, а крокодил с «плюсом» подносим к нижнему болту втягивающего реле. При такой комбинации стартер должен начать вращаться, издавая характерный гул. Если стартер крутит слишком медленно – возможно неисправен щеточный узел или подклинивает якорь. Если же стартер не крутит вообще – причина в обмотке;

-В заключение выполняем общую проверку для чего клемму «+» кидаем на верхнюю шпильку втягивающего реле, после чего отверткой или гаечным ключом перемыкаем «папу» и крокодил «+».

При такой схеме соединения стартер должен заработать, при этом недопустимы посторонние шумы в виде хруста и пощелкивания, которые могут свидетельствовать о механических повреждениях бендикса или редуктора (например, разбалтывании втулок или разрушении подшипников).

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

  • Плоскую и крестовую отвертки;
  • Гаечные ключи на 8,10,13, 15 и 17;
  • Смазку (литол, солидол, шрус либо аналоги);
  • Жидкость для чистки карбюратора, ветошь и металлическую щетку.

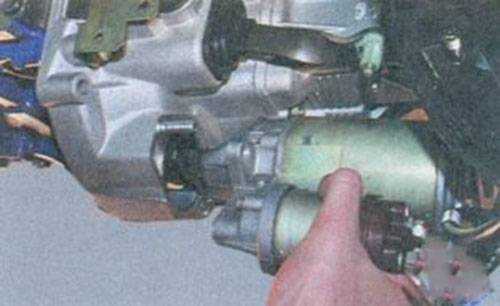

После снятия стартера с автомобиля, прежде всего, следует произвести его внешний осмотр. На зубчатой шестерне не должно быть видимых трещин, задиров и следов значительного износа (при наличии перечисленных признаков необходимо поменять бендикс). Также не должно быть повреждений на втулке якоря и на валу.

Для проверки бендикса его следует прокрутить отверткой. Он должен вращаться без заеданий, причем только в одну сторону.

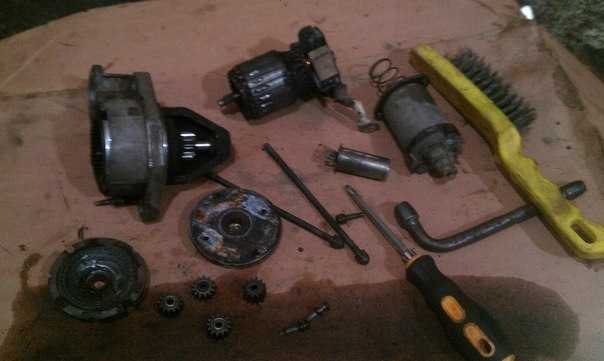

Частичная разборка стартера выполняется следующим образом:

  • Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
  • Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;
  • Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
  • Со шпилек снимается статор с якорем и щеточным узлом;
  • С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.

Признаки неисправности стартера

Как генератор, так и стартер испытывает большие механические нагрузки, связанные со спецификой этих устройств, и малейшее нарушение рабочего режима тут же вносит свои коррективы в качество работы.

Предпосылки, для того чтобы провести диагностику или ремонт стартера могут быть следующими:

  • при повороте ключа в замке зажигания стартер не срабатывает;
  • после запуска двигателя не происходит отключение стартера;
  • стартер крутит, а машина не заводится (не проворачивается коленчатый вал при вращающемся якоре);
  • сильный скрежет и шум во время срабатывания.

Что делать, если не срабатывает стартер?

Ниже приведены общие рекомендации, что нужно делать, если не срабатывает стартер. А в конце статьи смотрите видео-инструкцию.

  1. Если не срабатывает стартер, то в первую очередь проверьте надежность соединения проводов аккумулятора и стартера.
  2. Убедившись, что соединение в порядке, включите звуковой сигнал и фары. Тусклый свет фар и тихий сигнал говорят о разряженном аккумуляторе. В этом случае необходимо зарядить аккумулятор или попросить “прикурить” от другого авто – стартер должен сработать и завести автомобиль.

Полезные ссылки:

  • Как зарядить аккумулятор автомобиля зарядным устройством.
  • Как правильно прикуривать автомобиль от другого автомобиля.
  1. Если сигнал и фары работают нормально, тогда попробуйте снять провода с выводов замка зажигания, отвечающие за запуск стартера (на ВАЗ-ах это выводы «30» и «50»), и кратковременно соединить их между собой. Срабатывание стартера укажет на неисправность замка зажигания. Заведите двигатель, поставьте на место снятые провода и продолжайте путь.
  2. В случае, если замок зажигания исправен и стартер все еще не срабатывает, соедините дополнительный провод с выводом (штекером) тягового реле стартера, а затем прикоснитесь другим концом этого провода к “плюсу” аккумулятора. Если стартер сработает – устраните неисправность в цепи от аккумулятора к тяговому реле стартера.

Если все вышеперечисленное не помогло, тогда заведите двигатель с буксира и отправляйтесь к автоэлектрику для ремонта стартера.

Устройство стартера

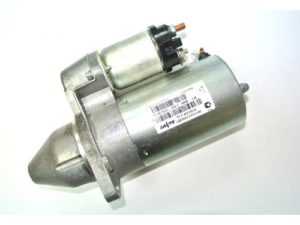

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

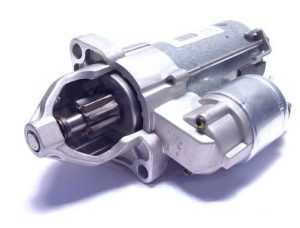

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита

Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.


Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

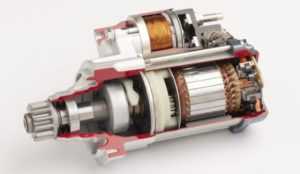

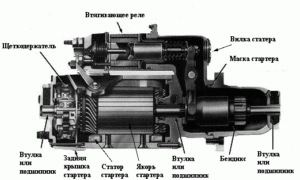

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

  • магнитный статор;
  • вал с якорем;
  • втягивающее реле с компонентами (электромагнит, сердечник, контакты);
  • щеткодержатель с щетками;
  • бендикс с шестерней;
  • вилка;
  • элементы корпуса.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

  • Исправный и заряженный аккумулятор;
  • Силовые провода с наконечниками типа «крокодил»;
  • Плоская отвертка;
  • Набор ключей;
  • Металлическая щетка.
  • Последовательность проверки:

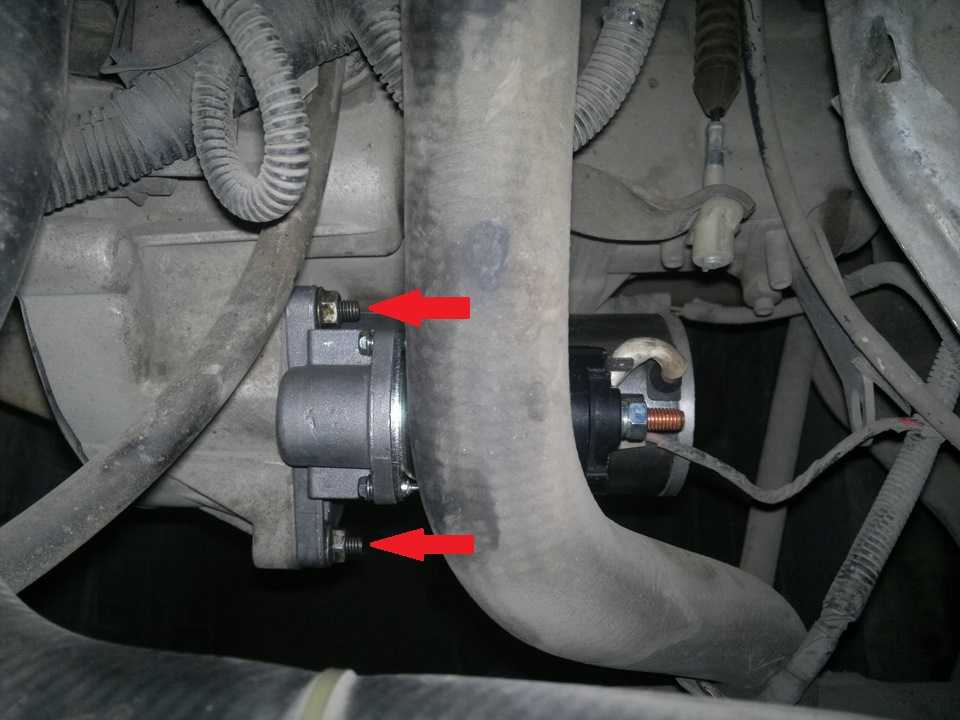

  • -Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
  • -Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
  • -Устанавливаем рычаг КПП на нейтральную передачу;
  • -Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

-Продолжаем проверку для чего крокодил «-» вновь бросаем на корпус, а крокодил с «плюсом» подносим к нижнему болту втягивающего реле. При такой комбинации стартер должен начать вращаться, издавая характерный гул. Если стартер крутит слишком медленно – возможно неисправен щеточный узел или подклинивает якорь. Если же стартер не крутит вообще – причина в обмотке;

-В заключение выполняем общую проверку для чего клемму «+» кидаем на верхнюю шпильку втягивающего реле, после чего отверткой или гаечным ключом перемыкаем «папу» и крокодил «+».

При такой схеме соединения стартер должен заработать, при этом недопустимы посторонние шумы в виде хруста и пощелкивания, которые могут свидетельствовать о механических повреждениях бендикса или редуктора (например, разбалтывании втулок или разрушении подшипников).

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

  • Плоскую и крестовую отвертки;
  • Гаечные ключи на 8,10,13, 15 и 17;
  • Смазку (литол, солидол, шрус либо аналоги);
  • Жидкость для чистки карбюратора, ветошь и металлическую щетку.

После снятия стартера с автомобиля, прежде всего, следует произвести его внешний осмотр. На зубчатой шестерне не должно быть видимых трещин, задиров и следов значительного износа (при наличии перечисленных признаков необходимо поменять бендикс). Также не должно быть повреждений на втулке якоря и на валу.

Для проверки бендикса его следует прокрутить отверткой. Он должен вращаться без заеданий, причем только в одну сторону.

Частичная разборка стартера выполняется следующим образом:

  • Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
  • Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;
  • Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
  • Со шпилек снимается статор с якорем и щеточным узлом;
  • С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.

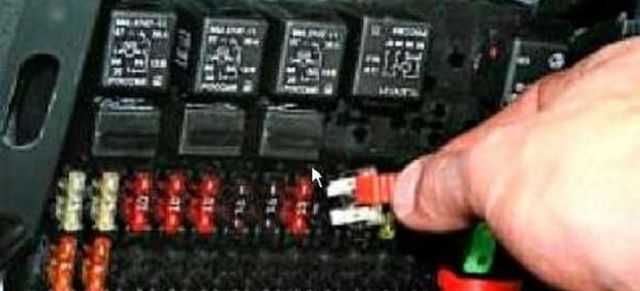

Реле и предохранитель стартера Лада Приора где находится

Никому совершенно точно не понравится сидеть и долго пытаться заводить авто

Дабы этого не случилось, важно проводить регулярно осмотр и профилактику машины, то есть полноценно ухаживать за ней. Исключение не составляет и Лада Приора

Каждый опытный автовладелец понимает, что далеко не всегда своевременная профилактика обезопасит от неприятностей. Когда силовой агрегат отказывается запускаться, это всегда тревожный сигнал, который говорит о поломке какой-либо системы.

Владельцу автомобиля следует знать, как происходит процесс запуска двигателя, и это поможет свести риск отказа запускаться к минимуму. Кроме всего прочего это сэкономит ваше время на выявление причины поломки и сбережет ваши деньги, на тот случай, если вы решите обратиться в сервис за диагностикой.

Причины

Почему при запуске двигателя слышен треск и скрежет? Этот вопрос часто задают начинающие и не очень автомобилисты. Многих пугает непонятный звук раздающийся при запуске мотора. Хотя во многих случаях это не сложная проблема. Но ее все-таки нужно устранять, а для этого неплохо знать, где искать проблему. Мест выдающих треск и скрежет при запуске несколько:

  • Стартер;
  • Маховик;
  • Болт крепления ролика (ГРМ).

Зная основные места поломок, вы достаточно быстро сориентируетесь, где основная проблема. Для более точной диагностики откройте капот и попросите кого-нибудь завести мотор. При проблемах со стартером и маховиком треск раздастся с задней части двигателя, при открученном болте спереди.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

  • «крутит» и при этом запускает двигатель;
  • не «крутит»;
  • продолжает «крутить» после того, как ключ отпустили;
  • скрипит, раздаются щелчки;
  • «крутит», но слишком долго.

Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя

машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

  1. разряженный или сломанный АКБ;
  2. нет замыкания контактов 50 и 30;
  3. клеммы или наконечники окислены;
  4. межвитковое замыкание;
  5. короткое замыкание на массу;
  6. обрыв цепи «стартер — тяговое реле»;
  7. неисправен модуль зажигания;
  8. обрыв обмотки тягового реле;
  9. износ щеток;
  10. якорь заедает;
  11. дополнительное реле или поведенная к нему цепь управления повреждены.

Щелкает не заводится

Если стартер щелкает, но не крутит, причин может быть несколько:

  1. шестерня, работающая с бендиксом не зацепляется с маховиком двигателя;
  2. подшипник втулок вала якоря износился;
  3. крепление стартера или корпус сломаны;
  4. повредились зубья шестерни или маховика.

Не выключается

Когда стартерный узел Приоры не включается, неполадка может крыться в следующем:

  1. муфта свободного хода пробуксовывает;
  2. разрядился или сломался аккумулятор;
  3. резкое и сильное падение напряжения в цепи;
  4. окисление контактов.

Медленно вращается стартер

Причинами замедленной работы могут быть:

  1. разрядился или сломался аккумулятор;
  2. клеммы или наконечники окислены;
  3. соединение проводов от силового агрегата до кузова очень слабое;
  4. контактные болты на тяговом реле ослаблены или окислены;
  5. износ щеток;
  6. в обмотке якоря возникло замыкание или обрыв.

Как проверить или прозвонить стартер – проверяем на автомобиле и в снятом состоянии

Здравствуйте, уважаемые автолюбители! Как бы то ни было, а начатое дело нужно доводить до конца. Когда стартер авто не прокручивает, а аккумуляторная батарея заряжена, не остается ничего другого, как прозвонить стартер.

Проверка стартера, дело вовсе не сложное, однако, не все автовладельцы знают, как проверить стартер в условиях гаража. Проверка стартера включает в себя несколько основных этапов:

  • проверка работоспособности стартера;
  • проверка тягового реле;
  • проверка целостности обмоток и состояния щеток;
  • проверка бендикса.

Как проверить, работает ли стартер?

После того, как вы сняли стартер, аккуратно зажмите его в тиски. Здесь главное не переусердствовать – одно неверное движение, и устройство будет повреждено. Приготовьте несколько проводов с маленьким сопротивлением.

Это могут быть, например, провода зарядки аккумуляторной батареи. Провода соедините с нижней клеммой и корпусом стартера, а провод, который идет от корпуса, соедините с «плюсом» и «минусом» аккумулятора. Таким образом, вы проверите его работоспособность – если стартер исправен, то начнет вращаться. Скорее всего, вам придется заменить тяговое реле.

Проверяем элементы стартера: обмотки и щетки

Как проверить работоспособность стартера, если он не вращается? В этом случае вам нужно произвести проверку щеток и обмоток стартера.

Для проверки щеток воспользуйтесь 12-вольтовой лампочкой с двумя проводами. Провода соедините к щеткодержателю и к массе. Если лампочка загорится – целостность щеток нарушена, и, соответственно, нужно заменить щетки.

При помощи все той же лампочки проверьте обмотки стартера, присоединив один провод к корпусу стартера, а другой – к выводу обмотки. Не забывайте, что перед тем, как проверить снятый стартер таким образом, его нужно подключить к аккумулятору. Для проверки на межвитковое замыкание якоря воспользуйтесь специальным стендом.

Если во время проверки вы выявили неисправность, просто замените вышедшие из строя детали и элементы, и работа стартера нормализуется.

Бендикс не крутит – продолжаем проверку стартера

Если стартер включается, однако двигатель не прокручивает, готовьтесь решать проблемы с бендиксом, который, скорее всего, придется заменить. Некоторые умельцы ремонтируют бендиксы, за исключением такой неисправности, как трещина в его корпусе.

Но, если у вас не эксклюзивный стартер, то проще будет купить бендикс в магазине и поменять его. Тем не менее, причины пробуксовки бендикса мы с вами знать должны:

  • высохла или загустела смазка;
  • ослабли пружины;
  • произошло уменьшение диаметра роликов (так называемый, диаметральный износ);
  • либо ролики износились односторонне и на них появились натертые плоские грани.

Прежде, чем отправляться в магазин за новым бендиксом, снимите и прихватите с собой старый, чтобы не приобрести абсолютно ненужную деталь.

Как проверить, работает ли стартер, когда он крутится очень тяжело, а фары горят тускло? В первую очередь обратите внимание на то, какое напряжение выдает аккумулятор. Если оно окажется нормальным, проверьте состояние всех контактов

Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями

Если оно окажется нормальным, проверьте состояние всех контактов. Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями.

Бывает, что стартер крутится медленно, но лампочки горят достаточно ярко. Это может свидетельствовать о выходе из строя тягового реле. Оно подлежит замене, если при касании «плюсом» нижней клеммы тягового реле он вдруг начнет легко крутиться.

Если он будет крутиться так же медленно, как и раньше – дело в стартере. Самая распространенная проблема – плохое прилегание щеток к коллектору, из-за чего они сильно искрят, а коллектор очень загрязняется.

Если вы до сих пор не уверенны в своих силах и не знаете, как проверить стартер, видео от мастеров, несомненно, придет вам на помощь. Но помните, что одного только видео урока может быть недостаточно.

Так как, разбирая стартер, важно обращать внимание и на запах. Если перед тем, как проверить исправность стартера, разбирая его, вы почувствуете запах гари – можете даже не продолжать дальнейшую проверку, а смело отправляться за покупкой нового стартера

Ну вот, пожалуй, и все. Теперь вы знаете, как проверить работу стартера в условиях гаража и сможете выполнить ее самостоятельно.

Выбираем и чиним генератор: приораводам в помощь

Генератор на любом транспортном средстве, в том числе автомобиле Лада Приора, предназначен для питания электрооборудования во время движения. От работоспособности этого узла зависит многое, а его поломка приведет к тому, что оборудование не сможет работать корректно. Подробнее о конструкции, неисправностях, а также установке механизма узнайте из этой статьи.

Вне зависимости от того, какой генератор на Приоре стоит, владельцы этих авто часто производят замену узла в связи с тем, что не все устройства позволяют подключать к бортовой сети различное оборудование. Какой производитель хороший и какое устройство лучше поставить на Лада Приора?

Поставить можно генераторы таких брендов:

  • БАТЭ 90 ампер;
  • КЗАТЭ 115а;
  • БОШ 120 ампер;
  • устройства производства ВАЗ на 120 или 115а.

Генераторный узел для Приоры

В принципе, в продаже можно найти и другие модели генераторных устройств для отечественных авто. При покупке главное — проверить целостность узла, чтобы на корпусе не было следов повреждений.

Ставить лучше большой мощности, чтобы был запас мощности, тем самым устройство прослужит дольше.

Кроме того, следует учитывать, что менее мощные генераторы ставить не рекомендуется, особенно, если к бортовой сети авто подключается множество устройств.

Возможные неисправности и способы их устранения

В работе генераторных устройств Лада Приора время от времени могут происходить сбои.

По каким причинам генератор от Приоры может работать неправильно:

  1. На схеме предохранителей выгорел элементы F12. При этом устройства на приборной панели перестанут работать, а при включении зажигания лампа не будет гореть. Проблему решит замена детали.
  2. В электроцепи питания приборных устройств произошел обрыв, симптомы будут аналогичные описанным выше. Для устранения проблемы необходимо произвести проверку соединений, а также контактов от оранжевого проводка.
  3. Отказывается функционировать замок зажигания. Вне зависимости от того, какой может стоять замок, его нужно поменять.
  4. Закисание либо износ щеток механизма, окисление контактных колец. Признаки неисправности будут такими же. Для решения проблемы необходимо поменять регулятор напряжения на Лада Приора, а также очистить контакты. Многие приороводы сегодня используют трехуровневый регулятор напряжения — три уровня позволяют всегда контролировать уровень напряжения в сети.
  5. Произошел обрыв выводов обмотки возбуждения. Проблему позволит решить только замена ротора узла.
  6. Если ремешок привода проскакивает, об этом сообщит лампа разряда АКБ — решить неисправность позволит регулировка натяжения.
  7. Еще одной причиной, по которой генератор Приора Люкс может быть неисправным, является повреждение вентилей выпрямительного устройства. Непосредственно сам блок придется заменить.
  8. Лампа разрядки АКБ может проявляться при повреждении диодных элементов питания обмотки возбуждения. В этом случае выпрямительный блок также придется менять.
  9. Короткое замыкание или обрыв может произойти в обмотке статора — необходимо будет произвести ремонт последнего или установить вместо него новый. Также статор нужно менять в случае межвиткового замыкания либо замыкания на массу.
  10. Подшипниковые элементы износились — об этом автовладельцу сообщат сторонние звуки при работе генераторного узла. На видео ниже вы можете ознакомиться с процедурой ремонта механизма в домашних условиях (автор видео — Ремонт и Тюнинг).

Щетки генератора Приора: как правильно заменить и сделать это самостоятельно

Если хозяин Приоры заметил, что исчезает зарядка с АКБ, прежде всего, ему необходимо проверить, в каком состоянии находятся щетки генератора. Конечно, поначалу зарядка снижается несущественно, но если неполадка не устраняется вовремя, то заряд очень скоро пропадет вовсе. Выправить данную неполадку поможет замена щеток генератора Приора, которые явно износились.

Важно! Щёточный механизм генератора на Приоре не подлежит ремонту. Если произошла любая поломка, потребуется исключительно смена вкупе со щетками

Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно

Следует лишь учесть рекомендации профессионалов

Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно. Следует лишь учесть рекомендации профессионалов.

Какой инструментарий необходим для работы

Перед тем как поменять щетки на генераторе, подготовьте инструменты, которые потребуются вам для работы:

  • плоская отвертка;
  • ключ – лучше, если это будет рожковой (размером на 13);
  • автомобильная головка с воротком (размер 10).

Меняем щетки генератора, последовательность процесса

Произвести замену щеток генератора на Приоре, которые износились, вполне можно и без его съема. Но, как утверждают специалисты своего дела, все же процесс упрощается, если замену генератора предваряет извлечение его из обычного месторасположения.

Важно! Проводя какие бы то ни было работы с генератором (замена ли, починка и так далее), непременно отсоединяйте аккумуляторную батарею. https://www.youtube.com/embed/gh7P7zWPOOc

После снятия генератора на Приоре, замена производится следующим образом:

После снятия генератора на Приоре, замена производится следующим образом:

  • отверткой извлеките пластиковую крышку, которая предназначена для защиты устройства. Проделав это, вы получаете доступ к щеткам;
  • отсоедините от них соединительный штекер;
  • не спеша отвинтите оба фиксатора-крепежа (они располагаются по краям элементов, которые осматриваются);
  • возьмите вышеназванный ключ, открутите болт-фиксатор. Проделайте это по центру элемента;
  • открутив все крепления, достаньте щетки, осмотрите их, оцените состояние и замените новыми, подключите провода.

По каким признакам понять, что щетки генератора стали непригодными

В этом помогут такие внешние «приметы»:

  • если осматривая данный элемент, вы обнаружите, что его длина менее 5 мм, он непременно требует замены;
  • если щетки неравномерно изношены, это также отрицательно скажется на функционировании генератора, поэтому их требуется поменять.

На покупке новых щеток не стоит экономить. Если вы найдете дешевый вариант, очень сомнительно, что они прослужат долго. Больше вероятности того, что подобная экономия приведет к необходимости повторной замены вышеназванных комплектующих.

Обратная сборка

После приобретения качественных щеток (желательно, чтобы ваш выбор пал на хорошо зарекомендовавшего себя производителя), можно начинать общую сборку элемента, а затем и установить на свое место сам генератор.

Однако, как было сказано выше, выполнение последней процедуры возможно и без изымания генератора. Что, впрочем, решает самостоятельно каждый хозяин авто. Все проделанные операции следует совершить в обратной последовательности.

После окончания работ непременно проверяется эффективность функционирования всего генератора.

Если замена вышедших из строя щеток осуществлена правильно, и АКБ разряжалась именно по причине того, что износились главные элементы электросистемы машины, автолюбитель решит эту проблему и без помощи работников СТО.

И в данном случае немало сэкономит на такой услуге. Процесс работы по замене, действительно, весьма прост. Однако, если в ходе ремонтной деятельности у вас возникнут какие-либо трудности, можно посмотреть вспомогательное видео. Его предоставляют специалисты.

На интернет-ресурсе Вы, в том числе, сможете узнать:

об особенностях конструкции – генератор 2170; как проверить генератор на работоспособность, на что стоит обратить особое внимание; как поменять дворники на Приоре и так далее; какие еще возможны неполадки в генераторе энергии

Небольшая диагностика

Для того чтобы проверить стартер, его надо демонтировать, а потом на стенде подключить плюс и минус от вашего аккумулятора, и вы увидите работу стартера. Это можно легко сделать в домашних условиях.

  1. Щетки стартера нормальные, а вращение якоря замедленное, при этом ваш аккумулятор заряжен. Наверное, придется разбирать стартер и почистить якорь, скорее всего, туда попало лишнее масло, и контакты засорены. Это один из дефектов, позволяющих вам не менять щетки и при этом сделать хороший профилактический ремонт. Причина попадания масла, возможно, в трещинах в корпусе. Внимательно осмотрите, цел ли корпус.
  2. щетки могут не только стереться, но и иметь характерные сколы, так что размеры одной щетки отличаются от размера другой. Может быть, это случайность, а возможно, признак того, что изнашивается подшипник, в котором вращается якорь. Мы меняем в паре все щетки, и если это будет повторяться, то, вероятно, в будущем придется поставить новый подшипник.
  3. еще моменты, связанные с электрической частью в стартере. Может произойти межвитковое замыкание обмотки якоря на коллекторе, тогда вращение будет неадекватным, стартер начнет греться. Для этого надо проверить обмотку, что также требует разборки стартера.
  4. кроме обмотки, существуют ламели на якоре. Это именно те контакты, на которые через щетки подается питание, постоянный ток в двенадцать вольт. Так вот, если ламели загрязнились, истерлись от щеток, или между ними произошло замыкание, это тоже оказывает плохое влияние на работу стартера.

Теперь становится ясно, что, кроме износа щеток, могут быть совершенно иные причины, по которым стартер не работает.

Прежде чем делать такой серьезный ремонт, извлеките щетки из стартера и проверьте, их высота должна быть не меньше 3,5-4 мм. Если они ниже, это явный признак, что щетки стерлись, и требуется замена.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
