ОСОБОЕ ВНИМАНИЕ – ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ!

Как показывает практика, этому маневру водители уделяют не слишком много внимания. Однако, неправильное движение задним ходом часто влечет ДТП, самыми распространенными из которых являются наезд на пешехода и столкновение с автомобилем. И если последствия столкновений зачастую ограничиваются получением транспортными средствами различных механических повреждений, то при наездах на пешеходов последние получают серьезные травмы, которые могут привести к летальному исходу.

С начала 2018 года на территории города Брянска произошло 6 наездов на пешеходов при движении автомобиля задним ходом. В результате этих дорожно-транспортных происшествий 1 человек погиб и 5 получили травмы различных степеней тяжести. Необходимо отметить, что все пострадавшие пешеходы – люди пенсионного возраста.

Движение задним ходом — очень опасный для водителя маневр, при совершении которого необходимо неукоснительно следовать требованиям Правил дорожного движения.

Правила движения задним ходом: В правилах дорожного движения особенности движения задним ходом описываются в пункте 8.12: 8.12. Движение транспортного средства задним ходом разрешается при условии, что этот маневр будет безопасен и не создаст помех другим участникам движения. При необходимости водитель должен прибегнуть к помощи других лиц. Т.е. движение задним ходом разрешается только в том случае, когда оно не создаст помех другим автомобилям, мотоциклам, пешеходам и другим участникам дорожного движения. В случае сложной дорожной ситуации пункт 8.12 предлагает воспользоваться помощью других лиц, в качестве которых могут выступать как пассажиры Вашего автомобиля, так и проходящие мимо пешеходы. На практике Вы можете попросить пешехода проследить за тем, что при движении задним ходом Вы не заденете другие автомобили или прочие препятствия. Кроме того, Ваш помощник может подать жест приближающимся автомобилям и они позволят Вам завершить маневр.Ситуации, в которых движение задним ходом запрещено: •    на перекрестках; •    на пешеходных переходах; •    в тоннелях; •    на мостах, путепроводах, эстакадах и под ними; •    на ж/д переездах; •    в местах с видимостью дороги хотя бы в одном направлении менее 100 м; •    в местах остановок маршрутных транспортных средств; •    на автомагистралях.Как избежать ДТП при движении задним ходом — Если на Вас задним ходом движется автомобиль, ни в коем случае не включайте задний ход. Используйте звуковой сигнал. Любой адекватный водитель, услышав звуковой сигнал, прекратит движение задним ходом. Не забывайте про звуковой сигнал

По крайней мере Вы привлечете внимание свидетелей, которые в будущем помогут доказать Вашу невиновность. — Если Вы движетесь задним ходом и слышите звуковой сигнал, обязательно остановитесь

Лучше задержаться на пару минут, выйти из своего автомобиля и осмотреть дорожную ситуацию, чем совершить наезд на чужой автомобиль.  — При движении задним ходом попеременно смотрите во все зеркала заднего вида. — При движении между парковочными рядами внимательно следите за автомобилями слева и справа от Вас

Это особенно важно в ситуации, когда Вы выполняете вынужденную остановку, чтобы пропустить выезжающий автомобиль.  — Используйте движение задним ходом в том случае, когда Вы не торопитесь. Применительно к парковке у магазина это означает, что лучшее решение — спокойно поставить автомобиль задом на парковочное место перед походом в магазин, а после посещения магазина спокойно выехать передом.

Уважаемые водители! Максимальная собранность, концентрация внимания и, конечно, неукоснительное соблюдение ПДД – залог безаварийной езды! Будьте внимательны при управлении транспортным средством!

Замена датчика

Осуществляется данная процедура довольно просто. Поскольку необходимо залезть под авто, то настоятельно рекомендуется завести его на яму. В таком случае прибор будет превосходно видно.

Поэтому стоит выполнить процедуру самостоятельно. Главное здесь не терять время с установкой нового прибора. Если упустить нужный момент — из отверстия может хлынуть масло прямо на одежду. Лучше заранее подготовить тазик.

Пошаговый план замены должен выглядеть следующим образом:

1. Контакты датчика освобождаются от защиты, затем отсоединяются.
2. Прибор откручивается ключом на 22. Если же инструмент оказывается бессильным (а подобное возможно из-за близости масла), то необходимо вооружиться молотком и зубилом. Правда, здесь следует быть предельно внимательным, чтобы сильно не забрызгало.
3. Сразу после снятия неисправного датчика, необходимо закрутить новый. Причина подобной оперативности уже объяснялась выше. К слову, коробку следует протереть от масла, если оно протекло.
4. Контакты и защита возвращаются на место.
5. При необходимости доливается масло.

После замены следует проверить прибор на работоспособность: включить зажигание и заднюю передачу. При этом авто заводить нет необходимости.

Выясняем, почему не работают задние фонари

Для того чтобы провести оценку реального состояния фонарей, необходимо понять, имеются ли какие-либо неполадки в этой запчасти, в чём причины их возникновения и как функционирует устройство в целом. Подобное мероприятие довольно незатейливо и не требует каких-либо специфических знаний. При включении задней передачи должно произойти замыкание контактов в результате выхода из штока специального шарика выключателя. Если всё работает исправно, к фонарю пойдёт приток напряжения и он зажжётся. Как только водитель вернётся на переднюю передачу, всё снова станет на свои места и контакты разомкнутся под силой действия возвратного механизма.

Учитывая всё вышесказанное, становится очевидно, что такие световые приборы напрямую связаны с электрической сетью автомобиля. Таким образом, причин, почему не работают фонари заднего хода, может быть великое множество. Однако среди наиболее частых следует выделить:

• отсутствие «массы» в плате;
• перегорание контактов на плёнках фар;
• обрыв проводов датчиков обратного хода либо их поломка;
• перегорание лампочек;
• окисление контактов;
• выход из строя предохранителей.

Результат всех этих причин всегда один и тот же — не горит фонарь заднего хода. Для обеспечения нормального функционирования светового прибора необходимо выявить неисправность и ликвидировать её. В случае перегорания светового элемента достаточно просто заменить лампы задних фонарей. Кстати, приступая к работе с проводкой, обязательно позаботьтесь о том, чтобы у вас под рукой был мультиметр.

Если же причина поломки кроется в окислившихся контактах, то вам предстоит их просто зачистить. Чтобы получить к ним доступ, достаточно просто снять блок фары. Если вы никогда прежде этого не делали и не знаете, как снять задний фонарь, не волнуйтесь, процедура эта довольно простая. Всё, что вам нужно сделать, — это отключить все наружные приборы светообеспечения, открыть багажник и отсоединить колодки проводов. Для удобства мы советуем вам заранее снять обивку, которая располагается за фарой. После этого сожмите фиксаторы, находящиеся по бокам, и аккуратно вытяните панель. После того как закончите зачистку контактов, верните всё на свои места.

Для тех, кто столкнулся с отсутствием «массы», придётся вернуть её на должное ей место, прозвонить оборвавшиеся провода или, в случае необходимости, заменить те, что перестали работать вовсе. Возможно, потребуется ещё и замена предохранителей, но за счёт того, что все они находятся в отдельном блоке, такая задача вовсе не вызовет каких-либо сложностей.

Причины

Ниже приведены основные причины, по которым огни заднего хода могут выйти из строя и не загораться при движении на задней передаче.

• Перегорания ламп
• Предохранитель
• Датчик заднего хода
• Обрыв цепи
• Окисление контактов

Перегорание ламп

Это наиболее простой вариант, но все же исключать его нельзя. Маловероятно, что сразу обе лампочки могли выйти из строя, но возможно, что Вы могли не заметить что одна из ламп заднего хода не горит. Поэтому в первую очередь стоит проверить именно лампы. Для этого необходимо демонтировать фонарь, снимается он с багажного отсека и держится на трех барашках.

Предохранитель

Обе лампы заднего хода получают питания по одной и той же цепи, защищенной одним предохранителем. Поэтому при оплавлении плавкой вставки цепи питания огней пропадает и обе лампы перестают включаться. Это с легкостью можно проверить, посмотрев на приборную панель, так как на Приоре предохранитель, отвечающий за питание задних ходовых огней, так же отвечает и за подсветку приборной панели. Если на авто одновременно перестали гореть огни и подсветка щитка приборов, скорее всего из строя вышла плавкая вставка.

Данный предохранитель находится под номером F12 с номинальным током 20А или 10А в зависимости от комплектации авто. В комплектации «люкс» 20А, «норма» 10А.

Заменять предохранитель можно только таким же номиналом, как и был, установлен ранее во избежание возгорания электропроводки автомобиля.

Обозначения других предохранителей можно посмотреть тут.

Датчик заднего хода

Для включения ламп заднего хода на приоре используется специальный датчик, который устанавливается в корпус коробки переключения передач (КПП). Именно он способен вывести из строя огни. Данный датчик является надежным, но и он иногда дает сбой.

Ремонтировать данный электроприбор не предоставляется возможным, поэтому рекомендуется его менять целиком.

Источник

Инструкция по замене своими руками

Теперь подробнее о том, как выполняется замена.

Рассмотрим процедуру на примере автомобиля ВАЗ 2110:

1. Сначала авто загоняется на яму. Место вокруг установленного девайса необходимо очистить от грязи, так как после снятия устройства вся пыль и мусор попадут в трансмиссию. А это, в свою очередь, может привести к ее выходу из строя.
2. Далее, снимается защита картера, для этого необходимо будет выкрутить несколько болтов.
3. Теперь вам потребуется небольшая емкость, в нее вы соберете масло из коробки передач. При демонтаже ДЗХ из посадочного места выйдет часть смазывающей жидкости, которую впоследствии нужно будет залить обратно.
4. Отключите разъем питания от контроллера и выкрутите его из места установки.
5. Затем произведите очистку гнезда, чтобы новый девайс без проблем установился в посадочное место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
6. Далее, вам необходимо будет залить в трансмиссию нужный объем смазывающей жидкости, то есть то, что вы слили, нужно залить обратно. Но если в смазке, которую вы собрали при снятии ДЗХ, имеются следы продуктов износа, к примеру, металлическая стружка, или осадок, то нужно задуматься о замене жидкости. Или, как минимум, залить в коробку нужно не собранное масло, а новое.
7. Затем вам остается только произвести сборку всех элементов в обратной последовательности и проверить работоспособность установленного ДЗХ.

Проверка датчика заднего хода

Для проверки датчика заднего хода (выключателя) вашего автомобиля не требуется слишком много усилий. На самом деле этот процесс можно выполнить в несколько шагов.

Шаг 1. Определите место расположения датчика заднего хода. Практически во всех моделях он расположен снизу на корпусе коробки передач. На самом деле, там установлены два датчика: один для измерения скорости передвижения, а второй – датчик заднего хода. Чтобы добраться до него, вам нужно будет заехать на «яму».

Так выглядит датчик заднего хода

Шаг 2. Добравшись до датчика, отсоедините от него провода питания.

Шаг 3. Проведите замыкание отсоединенных проводов между собой (соедините их).

Замкните провода между собой

Шаг 4. После этого необходимо включить зажигание и «воткнуть» передачу заднего хода.

После проверки датчика включите заднюю передачу повторно

Что это даст? На самом деле, могут быть разные варианты развития событий после замыкания проводки.

Если после этого фонари горят. Это указывает на неисправное состояние датчика, который нужно заменить.

Если фонари по-прежнему не загорелись. Значит, искать причину нужно в цепи, а сам датчик, скорее всего, здесь не при чем. Воспользуйтесь тестовой лампой для измерения напряжения, исходящего от провода датчика. При наличии напряжения нужно провести проверку контактов и плат.

Регулировка выключателя на ручной коробке передач

Для регулировки выключателя нужно подключить тестер цепи между клеммами.

Включите передачу заднего хода и ослабьте контргайку. Проворачивайте выключатель до того времени, пока тестер не загорится, а затем зафиксируйте правильное положение при помощи контргайки.

Так выглядит выключатель на механике

Другие переключатели регулируются путем полного откручивания переключателя и добавления или вычитания регулировочной шайбы. Установка является правильной, когда тестер горит при полностью затянутом выключателе.

Регулировка выключателя на автоматической коробке передач

Некоторые выключатели на «автоматах» регулируются. Основной метод регулирования описан здесь, но вы также должны сверить информацию с вашим руководством по ремонту для точного и правильного выполнения процедуры.

Выключатель на автомате (АКПП)

1. Начните с определения четырех переключателей проводов и клемм, затем отсоедините их.
2. Переведите рычаг переключения передач в положение привода. Ослабьте контргайку и вывинтите выключатель из коробки передач на несколько оборотов.
3. С помощью тестера цепи с собственным источником питания (не тестовая лампа), подключите его через две реверсивных клеммы.
4. Медленно проворачивайте переключатель, пока индикатор не погаснет. Отметьте положение переключателя относительно коробки передач при помощи маркера или кусочка белого мела.
5. Теперь подключите тестер цепи между двумя выводами ингибитора. Проворачивайте переключатель до тех пор, пока тестер не загорится снова. Отметьте эту позицию на коробке передач в соответствии с предыдущей отметкой, которую вы сделали на переключателе.
6. Закрутите выключатель, пока его отметка не будет точно посередине между двумя метками на коробке передач (те, что вы сделали при помощи мела), затем затяните контргайку.
7. Закрутите выключатель и проверьте, что автомобиль будет запускаться только с положением рычага переключения передач в позиции «P» или «N», а фонари заднего хода будут загораться только тогда, когда он (рычаг) будет находиться в положении «R».

Схема блока предохранителей ВАЗ 2114, расположение и инструкция по замене

• лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;
• галогенные лампочки. Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;
• светодиоды. Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

Leon1193 › Блог › Расшифровка блока предохранителей ВАЗ 2109-2114 Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Не работают стоп-сигналы (стопы) на ВАЗ 2108, 2109, 21099

Не гореть могут как сразу две лампы стоп-сигналов (в двух задних фонарях), так и одна (в одном заднем фонаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Перегорел предохранитель

№6 для монтажного блока 17.3722, F3 для 2114. Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

Предохранитель №6 на стоп-сигналы (стопы) ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

Окислились контакты в патронах ламп стоп сигналов

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

Перегорели лампы стоп сигналов в блок-фаре

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Перегорели дорожки в плате блок-фары

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

Дорожки платы заднего фонаря 2108 на стоп-сигнал

Неисправен выключатель стоп-сигнала

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь.

Выключатель стоп-сигналов ВАЗ 2108, 2109, 21099

Неисправна электрическая цепь стоп сигналов

Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов и ее особенности: «Стопы ВАЗ 21083 (21093, 21099), схема подключения».

Стопы (стоп-сигналы) автомобиля ВАЗ 21083 (21093, 21099), схема подключения

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Х8 (Ш8) (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Х4 (Ш4) внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (Х2) (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (Х9)(большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары. Крепление к кузову рядом с задними фонарями.

Проверить наличие тока в элементах цепи можно пр помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».

Примечания и дополнения

— Найти неисправность проще всего по схеме: «Схема электрических соединений стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099».

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

— Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

— Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099

— Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

— Провода задних фонарей ВАЗ 2108, 2109, 21099

— Не работают указатели поворота (поворотники) на автомобиле ВАЗ 2108, 2109, 21099

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На принципиальной схеме включения фонарей заднего хода мы можем увидеть, что на ВАЗ 1118 «Калина» ток от АКБ через замок зажигания (№2) подается к предохранителю F1. Проходя через плавкую ставку, защищающую цепь включения, «+» идет к концевику (№10). Контакты находятся в нормально разомкнутом состоянии и замыкаются только при включении реверсной передачи. Таким образом, ток начинает протекать к лампочкам. Второй контакт ламп соединен с «–» АКБ через общий контакт «массы» фонарей.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.
2. Включите зажигание.
3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Если фонари заднего хода горят, значит, проблема именно в «лягушке». Некоторые водители разбирают выключатели, зачищают контакты, после чего устройство продолжает исправно работать. О целесообразности таких мер судить вам. Но учитывайте, что на многих авто (в том числе и моделях ВАЗ) концевой выключатель расположен ниже уровня масла в коробке передач. Мы рекомендуем просто заменить датчик включения. Для минимальной потери масла поддомкратьте авто со стороны установки концевика.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

• Если питание приходит, проверьте датчик заднего хода.
• Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Лампы горят постоянно

Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

• закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;
• провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);
• датчик завис в замкнутом состоянии.

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099, причины

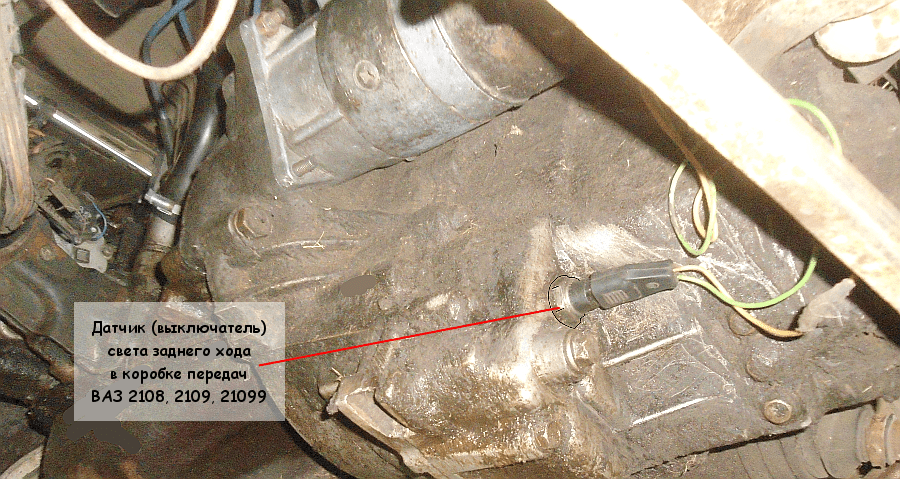

Датчик расположен в нижней части коробки передач слева от переднего колеса. Оранжевый (красный) провод подает на него электричество, а зеленый провод идет к задним фонарям (оранжевый провод запитывается после поворота ключа зажигания). При включенном зажигании снимите зеленую и оранжевую заглушки с датчика и соедините их куском провода. Загорается лампочка — датчик заменен. Нет, ищи причину.

Смотрите датчик света заднего хода ВАЗ 2108, 2109, 21099.

Для фонарей заднего хода предохранитель № 5 соответствует 8 А (монтажный блок 17.3722), тот же F16 15 А (монтажный блок 2114). По нему ток течет от монтажной колодки по оранжевому (красному) проводу к заднему фонарю датчика. Замените его новым. В дальнейшем необходимо найти причину перегорания предохранителя, так как где-то возможно короткое замыкание. Стоит отметить, что при сгорании этого предохранителя, помимо фонарей заднего хода, приборная панель, повороты, аварийные огни и т.д.

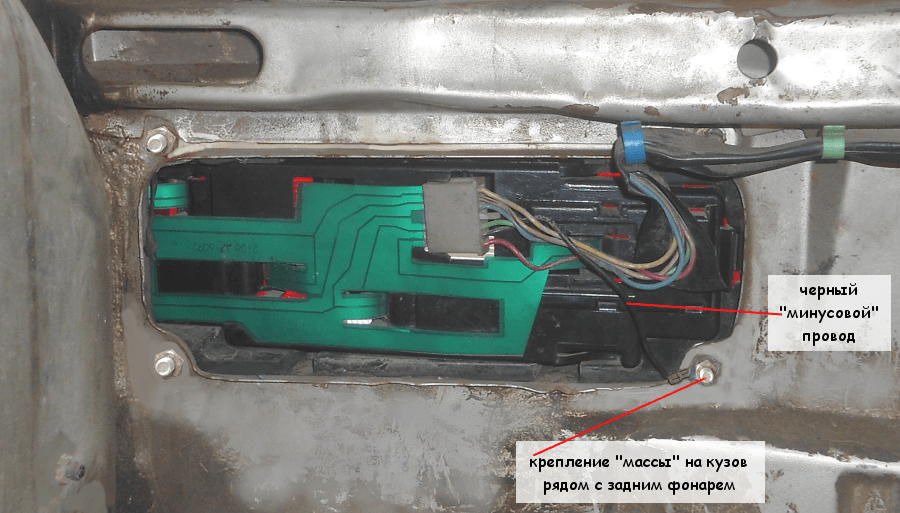

Масса на задних фонарях — черные провода от шайб. Проверить их соединение с кузовом автомобиля в районе задних фонарей.

Одна или две лампочки могут перегореть. И они могут показаться прекрасными. Это можно проверить, вставив лампочку в патрон, например от «ограничителей» от той же лампы.

Для восстановления контакта несколько раз поверните лампочку в патроне. Для усиления эффекта отшлифуйте контакты наждачной бумагой.

— Контакты в штекерах задних фонарей окислились. Снимаем шайбы и разбираем контакт зеленого провода (вывод 4), отвечающий за питание задних лампочек и соответствующий контакт на траектории пластины.

Их следы могут быть со сколами или ржавчиной. Подайте напряжение с помощью куска провода от контакта 4 зеленого провода к нижнему контакту лампочки, вставленной в патрон. Если лампочка горит, проверьте путь в плате. К нему можно припаять провод и восстановить дорожку.

Лампочки задних фонарей имеют зеленый провод от перекрестного разъема на монтажном блоке (X9 или для 2114 — X9, контакт 16), который проходит в автомобиль слева от водителя. Возможно, разъем ослаблен, или конец провода окислился, или где-то оборвался зеленый провод. Вы можете вынуть вилку из монтажного блока и подать напряжение на 16-й контакт зеленого провода. Если лампочка загорелась, кабель исправен, если нет, можно либо поискать поврежденное место, либо просто заменить кабель на новый.

Ток идет на датчик и на зеленый провод ламп заднего хода в задних фонарях автомобиля. Красный или оранжевый провод идет от крайнего левого разъема жгута проводов (W6, X6 / 12) к датчику лампы заднего хода. Включите передачу заднего хода. Отсоедините разъем X6 (X6) от жгута проводов и подайте напряжение на вывод 12 разъема с помощью кабеля аккумуляторной батареи. Индикатор горит — проблема с монтажным блоком, нет проблем с датчиком или зеленым проводом.

В этом случае не будет работать и панель приборов. Необходимо проверить элементы электрической схемы на «обрыв»: вывод «30» генератора — 2 розовых провода — штекер Ш8 (Х8) контакты 5.8 монтажного куба — штекер Ш1 (Х1) контакты 6.5 крепления куб — сине-черный провода и коричневый к замку зажигания (коричневый пропускает ток, синий и черный идут на пятый предохранитель) — замок зажигания (пины 30/1 и 15/1, коммутируются после поворота ключа в замке зажигания на вторую позицию).

В последнее время качество изготовления датчиков света заднего хода значительно ухудшилось для ВАЗ 2108, 2109, 21099. Их основная проблема — течь. Через некоторое время масло из трансмиссии начинает вытекать из нового датчика через его корпус. Поэтому его состояние нужно периодически проверять. Негерметичный датчик является источником коротких замыканий и, следовательно, нестабильного холостого хода, потери мощности и впрыска, дальнейшего отключения компонентов системы зажигания и электрооборудования.
