Как делается замена клапанов лады калина 8 клапанов

Замена

Сначала запасаемся инструментами:

ключами на «10», «13» и «17»;
крупной отверткой со шлицевым профилем;
ключом для установки ролика и регулировки натяжки;
домкратом;
баллонным ключом.

Перед демонтажными действиями потребуется выставить ГРМ в специальное положение (ВМТ). Для этого на шкивах валов, корпусе картера трансмиссии и мотора присутствуют метки. Итак, замена ремня ГРМ пошагово.

Лада Калина располагается на ровной площадке.
Вывешиваем домкратом правый передний бок, а к задним колесам приставляем противооткатные упоры.
Открыв капот и вооружившись ключом 10-го размера, откручиваем болты (3 шт.), удерживающие защитный кожух механизма.
Гайка натяжного ролика в LADA Kalina откручивается с помощью ключа на «13». Ремень ГРМ ослаблен.
Теперь демонтируем ременную передачу генератора. Для этого пользуемся ключом 13-й размерности для ослабления натяжного устройства.
На шестерне распределительного вала отыскиваем метку. Она представлена в виде прямоугольного наплыва на тыльной поверхности края самой шестерни.
Вращая вал подходящим ключом, совмещаем указанную метку с верхним выступом, присутствующим на пластине фиксации кожуха механизма.
Перемещаемся к картеру коробки. На нем есть специальное окно, закрытое резиновой заглушкой. Поддеваем ее длинной отверткой и извлекаем.
Видим маховик LADA Kalina. Он обладает меткой, которую требуется совместить с треугольным выступом, расположенным слева на картере.
Если предварительно (при натянутом ремне) фазы выставлены правильно, то две указанные пары меток должны совпадать. Когда такого не наблюдается, корректируем положение путем вращения валов за шкивы (можно крутить колесо, включив заранее 5-ю передачу).
Далее стопорим маховик с помощью отвертки, просунув ее в окно картера и уперев в зубья.
Теперь снимаем шкив генераторной установки.
Старый ремень ГРМ LADA Kalina сбрасываем с приводных шестерен и ролика.
При установке новой ременной передачи контролируем отсутствие смещения меток. Все манипуляции выполняются по обратному алгоритму.
Натяжка производится путем вращения одноименного ролика. Применяем специальный ключ.

Правильно натянутый ремень позволит усилиями пальцев повернуть на 90 градусов холостую ветвь (посередине). Это будет соответствовать прилагаемой нагрузке в 2 кгс.

Теперь крепеж ролика можно затянуть с требуемым моментом.
Извлекаем отвертку из окна картера, возвращаем заглушку.
После сборки проверяем совпадение меток (вращаем механизм на 2 полных оборота и смотрим).
Устанавливаем кожух.
Не забываем вернуть на место колесо.

Во время установки важно не забыть про метки. Замена ремня ГРМ завершена. Замена ремня ГРМ завершена

Замена ремня ГРМ завершена.

Модернизация двигателя ВАЗ повысила его надежность

И это главное заблуждение! Яркий тому пример — история с нашим Datsun mi-DO. Я побывал в техцентре и посмотрел картину разрушений. Погнуло все восемь клапанов! Не напрасной была и критика шатунов облегченной конструкции с узкими вкладышами. Дело в том, что при разборке двигателя mi-DO выяснилось, что у вкладышей коленвала натиры (засветления) располагаются по самым краям. Это свидетельствует о том, что вкладыши нагружены неравномерно. Вероятная причина — они слишком узкие.

Следы удара видны на всех поршнях, а один из них перестал приходить в ВМТ. Шатун облегченной конструкции не выдержал и погнулся.

Состояние вкладыша облегченной поршневой группы после пробега 67 695 км.

Хон на стенках цилиндров сохранился очень неравномерно. В одном цилиндре он достаточно глубокий (ноготь цепляется), а в других поверхность почти гладкая, следы хона едва прослеживаются.

Ну а какая же деталь привела к такому «Сталинграду» в двигателе? Первые подозрения пали на насос системы охлаждения, который мог заклинить. Но открутив крышку привода ГРМ, наши сотрудники сразу определили, что причина в другом: ремень ГРМ утратил зубья на большом участке. Единственной причиной среза зубьев ремня явилось качество самого резинотехнического изделия — ремень, напомню, был установлен на заводе и еще не прошел заявленного пробега. А вот помпа, на удивление, не имела люфта вала, не подтекал сальник. Ходить ей и ходить.

А вывод из этой аварии двигателя можно сделать только один. Нет на ВАЗе стабильного качества. Даже в цилиндрах он весьма разный. А проведенная за последнее время модернизация негативно сказалась на ресурсе некоторых деталей. Вспомнить хотя бы то, что ширину ремня ГРМ уменьшили на 2 мм. Прочности это ему явно не прибавило. В конечном счете ремни то рвутся (как на редакционной Ладе Гранте), то теряют зубья, то выходят из строя из-за подклинивания помпы.

Клапана не гнет на таких моторах как:

1,5 8-кл и 1,6 8-кл. Силовой агрегат с меньшим объемом устанавливался на более ранние версии автомобилей. А 1,6 на поздние, в том числе и Калины тоже. Здесь все отлично и никакие обрывы ремня ГРМ не страшны, так как в поршнях есть глубокие выемки под клапана, которых вполне достаточно, чтобы избежать столкновения.
1,6 16-клапанный модификации 21124. Этот мотор устанавливался на ВАЗ 2112 в свое время и пользовался довольно популярным спросом, так как был одновременно и мощным, и надежным в этом плане.

Чтобы хоть как-то снизить вероятность попадания на дорогостоящий ремонт, внимательно относитесь к выбору комплектующих и запчастей. Своевременно меняйте ремень и перед его покупкой внимательно осмотрите его на наличие шва и если таковой присутствует, то лучше отказаться от него. И не забывайте про ролики, которые тоже должны быть высокого качества.

Двигатель Лада Калина 1.6 8 клапанный хорошо знаком нашим водителям. Ведь его история уходит к продвинутому (для своего времени) мотору ВАЗ 2108. С тех пор силовой агрегат пережил огромное количество модернизации. Но основные параметры конструкции остались неизменными. Сегодня подробнее поговорим о данном силовом агрегате.

Бензиновый силовой агрегат Lada Kalina ВАЗ-11186 мощностью 87 л.с. рабочим объемом 1.6 литра пришел на смену инжекторному движку ВАЗ-11183 развивающему 82 лошадиные силы. Повысить мощность и эффективность силового агрегата удалось новой облегченной поршневой группе от Federal Mogul. Конечно мотор не отличается фееричной динамикой и низким расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяет говорить о неплохом варианте для наших суровых условий эксплуатации.

Что касается устройства технической части, то в основе чугунный блок цилиндров, алюминиевая головка, алюминиевая крышка ГБЦ, стальной поддон картера двигателя. В приводе ГРМ Лада Калина 8-кл. стоит ремень. Восьмиклапанный механизм ГРМ не имеет гидрокомпенсаторов, регулировка клапанов происходит редко, но процесс довольно кропотливый. Необходимо подбирать “пятаки” разной толщины и укладывать их между кулачками распредвала и днищами стаканов-толкателей. Первый раз такую процедуру проводят на так называемом “0” нулевом ТО, после 3000 км пробега.

Извечный вопрос гнет ли клапана на двигателе Калина ВАЗ-11186 при обрыве ремня ГРМ? Ответ однозначный, при обрыве ремня клапана гнет! В качестве пары к мотору прилагается 5-ступенчатая механическая коробка передач, других вариантов не предусмотрено.

Далее технические характеристики базового двигателя Lada Kalina 8 клапанов 87 л.с.

Двигатель Лада Калина 1.6 (87 л.с.), расход топлива, динамика

Рабочий объем – 1597 см3
Количество цилиндров/клапанов – 4/8
Привод ГРМ – ремень
Диаметр цилиндра – 82 мм
Ход поршня – 75,6 мм
Мощность л.с./кВт – 87/64 при 5100 оборотах в минуту
Крутящий момент – 140 Нм при 3800 оборотах в минуту
Максимальная скорость – 168 километров в час
Разгон до первой сотни – 12.2 секунд
Расход топлива по городу – 9.0 литра
Расход топлива в смешанном цикле – 6,6 литра
Расход топлива по трассе – 5,8 литра

В качестве топлива производитель рекомендует бензин марки АИ-95.

Значение регулировки клапанов

Если говорить о двигателе внутреннего сгорания, можно вкратце описать такты его работы. Это впуск, затем сжатие, после этого происходит сгорание топлива, и 4 такт заключается в выпуске отработанных газов. На стандартном моторе Калины 2 и других автомобилях ВАЗ для каждого цилиндра используется по 4 клапана. Два отвечают за выпуск и два за впуск. Принцип их работы прост: при вращении распредвала одновременно открываются оба впускных, а через определенное время два выпускных.

Устройство клапанного механизма

Такт впуска подразумевает движение поршня вниз. Вместе с тем открываются клапаны впуска, подавая в цилиндр дозу смеси воздуха и бензина. На следующем этапе поршень начинает подниматься вверх, а впускные клапаны закрываются. Таким образом, идет такт сжатия. Дойдя до верхней точки цилиндра, поршень резко отбрасывается назад воспламенением смеси свечой зажигания. После того как поршень достигает крайней нижней мертвой точки, открываются клапаны выпуска. Когда он начинает подъем вверх, вместе с тем выталкиваются отработанные газы.

Соответственно, без клапанов фактически невозможна работа двигателя внутреннего сгорания. Их функция напрямую зависит от правильного вращения распредвала. А если быть точным, отросткам на нём, называемыми толкателями.

Что касается клапанов, то важнейший параметр их работы – это тепловой зазор и правильность его регулировки. Ведь для стабильного функционирования работы механизма газораспределения важна любая мелочь.

Назначение теплового зазора

Когда этот промежуток правильно отрегулирован, толкатель и кулачок распредвала прижимаются друг к другу максимально сильно, чтобы обеспечить идеальный контакт между поверхностями. При этом необходимо учитывать, что все детали ДВС преимущественно изготавливаются из разных сплавов и металлов (алюминий, медь, чугунные соединения). Толкатели, распредвал и непосредственно клапанная группа тоже металлические. Как известно, любой металл при сильном нагреве имеет свойство увеличиваться в размере. В результате зазор, который существует на холодном силовом агрегате, существенно отличается от аналогичного на прогретом. Проще говоря, клапаны оказываются либо слишком зажаты, либо не обеспечивается плотный контакт поверхностей.

Регулировка зазоров представляет собой установку специальных промежутков между клапаном и поршнем с учётом расширения металлов при нагреве. Значения эти настолько малы, что для их измерения используются микроны. При этом для выпуска и впуска применяются разные значения.

У каждого автопроизводителя, и у АвтоВАЗа в том числе, есть регламент, по которому выставляются нужные показатели. Это и называется в народе регулировкой клапанов. Производитель четко регламентирует и периодичность проведения подобной процедуры: не реже чем раз в 50 000 км пробега. Обычно для этих целей используются специальные регулировочные шайбы, которые меняются в верхней части толкателей.

Увеличенный или недостаточный тепловой зазор сказывается на работе газораспределительного механизма крайне негативно. В целом нарушается работа всего двигателя.

Отличия нагрузки на клапаны выпуска и впуска

Практически все элементы двигателя внутреннего сгорания подвергаются серьезным тепловым нагрузкам, клапанная группа не стала исключением. Диаметр их штока не превышает 5 мм. А при сгорании топлива выделяется тепловая энергия, и температура при этом на кратком отрезке времени может достигать 2 000 градусов. На выпускных деталях устанавливается больший зазор из-за более сильного нагрева от выхода отработанных раскаленных газов. Значит, и расширяется металл от таких температур больше, чем на впуске.

Последствия несвоевременной регулировки

Если не отладить тепловые промежутки, могут возникнуть две основные проблемы. Первая подразумевает чрезмерное зажатие. Вторая, наоборот, состоит в слишком больших значениях зазора.

Периодичность и признаки замены

Какого-либо определенного срока замены прокладки ГБЦ на Лада Калина не существует. Со временем она может приходить в негодность под воздействием различных факторов. Пробивать прокладку может в разных местах и, в зависимости от расположения трещины, признаки повреждения будут разными. Симптомы будут одинаковыми как для 8-клапанных, так и для 16-клапанных двигателей.

Симптомы повреждения прокладки:

При разрушении прокладки по боковой части окружности цилиндра начинается выход газов наружу. При этом шумность работы двигателя ВАЗ Калина резко возрастает, что будет сразу заметно водителю.
Пробитие между цилиндрами нарушает режим работы и двигатель начинает работать неравномерно, троить.
Разрушение прокладки с попаданием разрыва в каналы подачи охлаждающей жидкости. При этом начинается попадание газов в систему охлаждения. Одним из внешних признаков такой проблемы будет снижение уровня жидкости и появление белого пара в выхлопных газах. Возможно появление пузырьков газов в расширительном бачке. Еще одним признаком является появление эмульсии в масле, сопровождающееся увеличением уровня смазки в картере. Масло может пойти и в систему охлаждения, что легко обнаружить по его наличию на поверхности жидкости в расширительном бачке.
Еще одним косвенным симптомом прогорания прокладки является появление пятен или потёков масла или охлаждающей жидкости на линии разъема деталей и на боковой поверхности картера двигателя.

Дребезг рычага КПП

Характерная болезнь Lada Kalina – дребезг в районе рычага переключения передач, особенно хорошо он слышен на оборотах двигателя около 3000. Причиной постороннего звука является втулка, которая немного толще, чем нужно, и поэтому в соединении создается зазор. Для устранения дефекта поступаем следующим образом:

снимаем кожух рукоятки, он крепится на защелках;
двумя ключами на 13 разворачиваем гайку с болтом;
снимаем шайбы и втулки, конструкция выглядит таким образом;
чтобы исключить дребезг, втулку (та, что посередине) можно немного подточить по ширине, или промазать соединение герметиком;
выполнив действие, собираем все назад. Герметик помогает не всегда, а вот подтачивание втулки на 0,3 мм дает нужный эффект.

Регулировка клапанов на 8 клапанном двигателе ВАЗ 2114

На автомобиле ВАЗ 2114 используется 4-цилиндровая рядная силовая установка, система питания — инжектор. Расположение газораспределительного механизма – верхнее, то есть в головке блока размещены не только клапаны механизма, но и распределительный вал. На ВАЗ 2114 используется регулируемый газораспределительный механизм, то есть тепловой зазор не самостоятельно регулируется, как это делается в ГРМ с гидрокомпенсаторами, а является строго фиксированной величиной, которую периодически требуется проверять и регулировать.

На данном авто, поскольку ГРМ — регулируемое, тепловой зазор фиксированный, на впускном клапане он должен составлять 0,2 мм, а на выпускном – 0,35 мм. Допускается также и небольшая погрешность — в 0,05 мм.

Точное значение на двигателе ВАЗ 2114 обеспечивается использованием регулировочных шайб определенной толщины. Эти шайбы помещаются между кулачком распределительного вала и толкателем клапана.

Измерение зазора клапанов

В процессе работы двигателя происходит износ из-за трения, в результате которого тепловой зазор меняется, поэтому требуется периодическая проверка и регулировка. Если этого не проводить, то изменение его значения приведет к нарушению работы ГРМ и фаз газораспределения. ВАЗ 2114 в таком случае теряет мощность, повышается расход бензина, ухудшается запуск мотора на «холодную» или «горячую».

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

Срезаем половину старого ремня ГРМ канцелярским ножом.
Снимаем половину старого ремня ГРМ.
Надеваем на шкивы коленвала новый ремень ГРМ.
Разрезаем вторую половину старого ремня ГРМ и удаляем его.
Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Кстати, по результатам опроса заменить ремень ГРМ на 8 клапанном двигателе проще, чем на 16 клапанном.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Неисправности ременной передачи ГРМ

Ремень газораспределительного механизма – резиновое изделие, армированное внутри капроновыми нитями. Одна сторона у него гладкая, другая покрыта зубьями, обеспечивающими сцепливание с звездочками привода ГРМ не допуская перескакивания через зубья.

Во время эксплуатации автомобиля газораспределительный ремень испытывает большие нагрузки и с течением времени могут возникнуть следующие неисправности:

обрыв;
слабое натяжение;
нарушение целостности изделия.

На износ ременной передачи влияют следующие факторы:

качество изделия;
правильность монтажа;
степень натяжения;
условия эксплуатации;
манера езды водителя.

Повреждения ремня могут вызвать неправильно отрегулированные элементы узла. При недостаточном натяжении возможен перескок ремня через зубья, что нарушит работу привода. Чрезмерное натяжение способствует быстрому износу ремня и других деталей привода ГРМ.

Обрыв происходит, если водитель вовремя не заменит пришедшее в негодность изделие. Если ремень оборвется в пути, автомобиль не сможет дальше самостоятельно передвигаться. Машину придется доставлять эвакуатором в автосервис. Состояние ремня напрямую влияет на работу вспомогательного оборудования, так как оно работает через ременную передачу. Порой нити обтрепанных краев обматывают на вал генераторной установки и блокируют ее работу.

Периодичность замены газораспределительного ремня?

Производитель рекомендует при замене ремня ГРМ ориентироваться на пробег и менять изделие на Лада Калина через каждые 75 тыс. км пробега. Срок замены может наступить раньше, это зависит от состояния ременной передачи.

Следует регулярно проводить ее визуальный осмотр, не реже одного раза в месяц или через 15 тыс. км пробега. Проверка проводится на остывшем двигателе. Для этого выкручиваются болты крепления и демонтируется передняя защитная крышка газораспределительного механизма. Далее вывешивается переднее колесо справа и при включенной пятой передаче проворачивается коленвал. В это время осматриваем ремень. Он подлежит замене, если обнаружатся следующие признаки:

трещины и складки на поверхности;
расслоение материала;
наличие износа;
обтрепанные края;
подрез или отсутствие зубьев;
пятна рабочих жидкостей;
ремень ослаблен и его невозможно натянуть.

Незамедлительная замена позволит избежать внезапный обрыв ремня. На 8-клапанном двигателе старых версий Лада Калина при обрыве ремня ничего серьезного не происходит, в отличие от новых 8-цилиндровых и 16-цилиндровых моторов, в которых при обрыве поршни сталкиваются с клапанами, что приводит к загибанию клапанов и повреждению поршней.

При обрыве на восьмицилиндровом агрегате после обрыва меняется ремень и можно продолжать эксплуатировать автомобиль. В случае с 16 цилиндрами обрыв грозит дорогостоящим ремонтом с заменой ГБЦ.

Регулировка клапанов своими руками на лада калина: фото, видео

Вопрос с регулировкой тепловых зазоров является классическим: каждый должен уметь менять шайбы на толкателях 8-клапанника. Но есть «вредный совет», который относится к мотору ВАЗ-21116: дескать, для клапанов выпуска зазор лучше сделать равным 0,40, а допуск пусть составляет 0,05 мм.

В действительности требования не поменялись со времён двигателя 11183: средние цифры должны равняться 0,20 и 0,35. Следуя «вредным советам», получают одно – мотор на холодную «стучит». И это – для значения 0,40! Его ещё надо суметь выставить, а может получиться и 0,45… И тогда 4 из 8 клапанов на Ладе Калине наша регулировка убьёт.

Речь идёт о семействе Калина 2, где единственным 8-клапанником был мотор 21116.

Дальше приводится видео, где записан стук клапанов.

Все шаги по регулировке клапанов «от и до»

Сначала, взяв крестовую отвёртку, ослабляем хомуты на трёх подводящих шлангах. Эти шланги соединены с крышкой ГБЦ. Каждый хомут зажат крестовым винтом (см. фото).

Отсоединив все шланги, можно снять кронштейн крепления ресивера. Понадобится торцовый ключ «на 10», чтобы выкрутить три гайки.

Вторая лишняя деталь – кронштейн

Если будут вывернуты даже шпильки – не беда, их можно закрутить обратно. Тем же ключом «на 10» откручиваются гайки на крышке.

Под гайками находятся шайбы, которые важно не потерять. На любом авто, в том числе на Ладе Калине, регулировку клапанов проводят так: вращают шкив коленвала, переводя распредвал в нужное положение. Шкив распредвала нужно открыть – для этого снимается кожух

Шкив распредвала нужно открыть – для этого снимается кожух

На любом авто, в том числе на Ладе Калине, регулировку клапанов проводят так: вращают шкив коленвала, переводя распредвал в нужное положение. Шкив распредвала нужно открыть – для этого снимается кожух.

Подготовка к проверке

Ключом-шестигранником «на 6» откручивают крепёж верхней крышки. Число винтов здесь равно четырём.

Верхний кожух, закрывающий ремень ГРМ

Когда крышка снята, выполняют основное действие:

За винт крепления шкива генератора нужно вращать коленвал, чтобы получить совмещение меток (см. фото). Понадобится ключ «на 17». Шкив распределительного вала, метки
Не прикасайтесь к винту, крепящему шкив распредвала!
Первой паре клапанов (3 и 1) угол «0» не соответствует. Для работы с разными парами вал поворачивают на следующие углы: 45, 225 и т.д.

Проверяем зазоры, заменяем шайбы

Сейчас мы на Ладе Калине регулируем не 8 клапанов, а два. Зазор между шайбой и толкателем измеряют щупами (фото 1). Для впускного клапана цифры должны составлять 0,20 мм, для клапана выпуска – 0,35 мм. Допуск составляет 0,05 мм.

Измерение и подготовка к замене

Если зазор не соответствует требуемому, к шпилькам прикручивают специальное устройство (фото 2). Затем поступают так:

Толкатель клапана поворачивают прорезью к себе;
Утапливают клапан вниз, для чего «клык» вводится между шайбой и кулачком;
Между толкателем и распредвалом устанавливают фиксатор.

Смысл сказанного ясен по фото.

Процедура замены одной шайбы

«Старую шайбу» вынимают и заменяют её новой. Предварительно измеряют толщину обоих шайб. Пользуйтесь формулой R = B + (A – S), где:

R – толщина шайбы для замены;
A – измеренное значение зазора;
B – толщина «старой шайбы»;
S – 0,35 либо 0,20 мм.

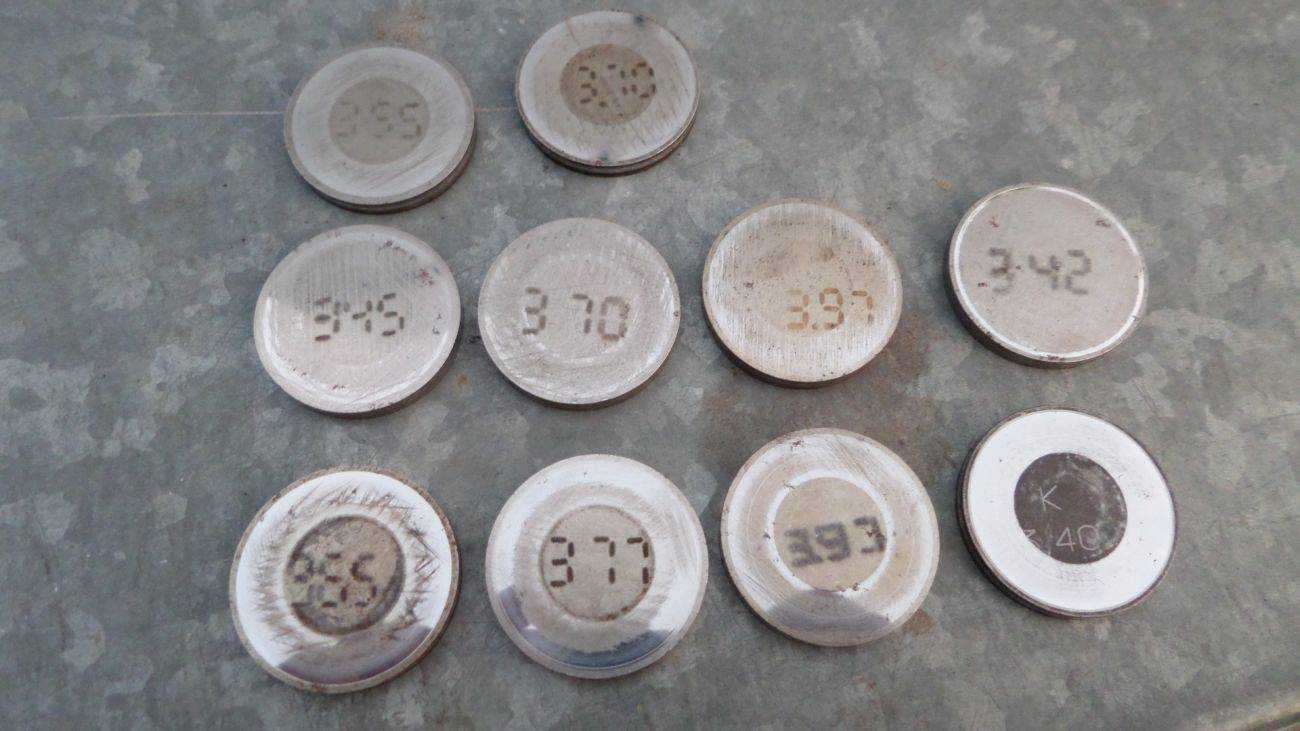

Заметьте, что надписи на шайбе нанесены с одной стороны. Пусть эта сторона смотрит вниз!

Углы поворота и последовательность доступа

На практике удобно пользоваться таблицей:

Угол поворота шкива от положения «0»Выпускной клапанВпускной клапан

40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Вращая вал по часовой стрелке, мы идём по строкам сверху вниз. Ближе всего к шкиву находится клапан 1.

Артикулы и регламент

При установке крышки ГБЦ рекомендуют заменять резиновую прокладку. Её артикул – 21080-1003270-1 Последние цифры могут отличаться:

11 – изготовитель БРТ (Балаково);
12 – ELRING;
14 – ЗАО ВРТ (Волжск).

Все приспособления для регулировки являются универсальными. Артикулов у них нет.

Устройство для надавливания можно заменить отвёрткой. Фиксатор – тоже отвёртка, только тонкая. Интервал между регулировками – 30 тысяч км. Успехов!

Замена ремня ГРМ 8 клапанов на Lada Kalina: инструкции, фото- и видеообзор

В аннотации, идущей вместе с автомобилем говорится, что замена ремня ГРМ 8 клапанов на Калине, рекомендована через каждые сорок-пятьдесят тысяч километров, также как и на авто с двигателем в 16 клапанов. А проверка должна быть намного чаще.

Новый ремень для замены

Если оборвется ремень на 8-ми клапанной Ладе Калина, то клапана останутся целыми, но если такое произойдет на 16-ти кл. двигателе, то их обязательно погнет. Сам по себе процесс замены несложен и очень схож как на 8-ми клапанных агрегатах, так и на 16-ти.

Для чего служит ремень ГРМ

Основное назначение ремня ГРМ на Ладе Калина это синхронизации коленвала и распредвала силового агрегата. Для того чтобы избежать недешевых работ по восстановлению мотора просто проводите вовремя замену и он прослужит столько сколько предусмотрено изготовителем.

Ремень ГРМ Лады Калина срочно нужно поменять, если на нем обнаружились повреждения

Не важно какие именно: надрывы, потертости. Также замена нужна в случае обнаружения пятен смазки на его поверхности

Как происходит замена

Процесс замены ремня газораспределительного механизма на Лада Калина с 16 и 8 клапанами проходит по сходному сценарию, но есть некоторые отличия, поэтому рассмотрим каждый отдельно.

Этапы работы

Сам по себе процесс несложный и ознакомившись с предлагаемой нами инструкцией вы сможете справиться с ним без особого труда и на это не уйдет много время.

Сразу скажем, что для замены лучше приобретать оригинальный комплект, хотя стоит он дороже. Но в любой случай, какой выбрать ваше дело, но придерживайтесь рекомендаций, данных в этой статье.

Менять лучше с помощником потому, что некоторые работы для одного будут затруднительны.

На 8 клапанном

Первым делом снимаем пластиковую защиту, для этого нужно открутить три болта.
Снимаем переднее колесо справа. Это необходимо для того, чтобы получить доступ щитку, который защищает силовой агрегат.
Открутив два винта, оттягиваем щиток вниз, чтобы получить доступ к шкиву, который находится на коленчатом вале.

Оттягиваем и закреплеям щиток

Далее нужно прокрутить коленвал, таким образом, чтобы звезды валов стали по меткам.

Метки должны быть совмещены

Для того чтобы открутить маховик застопорите коленчатый вал. С той стороны, где стоит сцепление, на моторе имеется небольшая щель, через которую можно увидеть маховик. Убираем резинку и стопорим его при помощи отвертки. Возможно, для этого вам понадобиться сторонняя помощь.

Окошко закрытое резинкой

Далее снимаем ремень генератора.
Натягивающий ролик откручиваем, покуда ГРМ ремень не ослабнет.
Снимаем его, при этом шестеренками, не должны сбиться с места.
Новый натягивается на шестеренку распредвала справа. Не забываем за метки. Затем необходимо провести его через ролик, а потом натянуть на помпу.
Натяжка должна быть такой, чтобы ремень мог повернуться только на 90 градусов.
Провернув коленчатый вал, смотрим, не сбились ли метки. В случае если такое произошло, то проделанную работу придется повторить.
Работы по сборке проводятся в порядке обратном разборке.

На 16 клапанном

Снимаем крышку которая находится сверху и закрывает ремень ГРМ Калины с двигателем 16 кл.
Демонтируем колесо, расположенное справ спереди.

Ключ для демонтажа колеса

Убираем брызговик силового агрегата и ремень генератора, чтобы лучше было менять.
Проворачиваем коленвал, пока не сойдутся отметки шкива распредвала выпускных клапанов и шкива распределительного вала впускных клапанов с отметками, которые расположены на крышке.

Совмещение меток

Откручиваем болт, которым крепится шкив вала и снимаем его.
Снимаем ограничивающую шайбу.
Открутив болты, снимаем переднюю крышку.
Болтом крепления ролика, уменьшаем натяжение ремня ГРМ.
Снимаем ремень.
Новый ремень устанавливается в точности как продемонстрировано на фото.Схема установки

Не упустите из внимания то, что отметка на шкиве коленчатого вала должна находиться против прилива на корпусе маслонасоса.

Ставя новый следите за натяжкой ветви ремня. В таком состоянии он надевается на шкив.
Поворачиваем натяжитель в направлении стрелочек до того момента, когда на нем совместятся отметки.
Затягиваем болт, закрепляющий натяжной ролик.
В случае проворота вала ослабляем затяжку и повторяем работу.
После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо удостовериться, что расположение валов не нарушилось.
Если все метки сошлись, то можно переходить к установке всех снятых деталей на собственные места.

Как видите, нет ничего сложно и надеемся, что данная статья помогла вам разобраться во всех тонкостях этого процесса. Вы теперь самостоятельно можете определить какой ремень лучше для вашего автомобиля, как его правильно менять и сколько можно на этом сэкономить.

Замена ГРМ на 8-ми клапанном двигателе

Если владелец машины считает, что подошло время, ремню в механизме привода ГРМ требуется замена, эту процедуру следует выполнить. Бо́льшая часть владельцев доверяет проведение этой работы специалистам, но при большом желании и навыках обслуживания автомобиля, её вполне можно выполнить самостоятельно. Откладывать это дело на «будущее» не следует, так как обрыв ремешка приведёт к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Следует приобрести расходные материалы, приготовить набор гаечных ключей, автомобильный домкрат, подставку под кузов машины, колодки под задние колёса автомобиля.

Если планируется замена насоса охлаждающей жидкости, нужно иметь антифриз для доливки его в систему охлаждения мотора.

И также потребуется ключ для регулирования натяжения зубчатого ремня. Начинать работу можно в гараже, любой другой горизонтальной площадке. Кроме этого, понадобится набор шестигранников разных размеров. Для удобства выполнения работ лучше всего снять переднее правое колесо.

Для этого на установленном автомобиле затягивают рычаг ручного тормоза, под задние колёса устанавливают колодки, срывают колёсные болты баллонным ключом. Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Чтобы получить доступ к приводу ГРМ, следует демонтировать защитную крышку. Понадобиться пятый номер шестигранника, которым выворачивают 3 винта на пластиковой крышке.

Сливают небольшое количество антифриза из системы охлаждения мотора, если будет меняться помпа.

Далее начинается замена ГРМ.

Необходимо головкой на «10» вывернуть шпильку натяжного устройства генератора, снять его ремень. После этого следует выставить привод ГРМ по меткам. Лучше всего это сделать при снятом колесе с правой стороны автомобиля. Автомобиль приподнимают домкратом. Устанавливают для надёжности подставку под порог машины, снимают колесо. Теперь ключом нужно вращать болт на шкиве коленвала по часовой стрелке до тех пор, пока метка на шкиве распредвала не совпадёт с отметкой задней крышки защиты.
Потребуется пятый номер шестигранника для снятия нижнего защитного щитка привода ГРМ. Далее следует снять шкив коленвала, для этого понадобиться помощник. Он должен включить пятую передачу, надавить педаль тормоза. В это время ключом с удлинителем выворачивают болт крепления шкива, снимают его. За ним также удаляется защитная шайба. Метка на зубчатом колесе должна совпадать с отливом на крышке масляного насоса. Следующим этапом ослабляют натяжение приводного ремня. Отвинчивают болт крепления натяжителя, снимают вместе с регулировочной шайбой, её в дальнейшем возвращают на место.
Снимают старый ремень со шкивов. Если нужно, то демонтируют помпу системы охлаждения мотора. Перед установкой новой детали, внимательно осматривают зубчатые колёса. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняется новым изделием.
Перед тем, как установить новый ремень, ещё раз проверяют совпадение установочных меток привода ГРМ, если всё в порядке, продолжают работу. Устанавливают на своё место ролик натяжного устройства вместе с регулировочной шайбой, но не затягивают его. Надевают ремень на зубчатое колесо распределительного вала, далее шкив коленчатого вала, помпа и натяжной ролик.
Ремень привода ГРМ натягивают специальным ключом поворачивая ролик натяжителя, направление движения указано на корпусе ролика. Поворачивают его до совпадения меток на подвижной и неподвижной втулках ролика, после этого затягивают болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 ставят на место все снятые детали, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, то процедура замены зубчатого ремня выполнена правильно.

Гнёт ли клапана

К сожалению, такое на 8-ми клапанном двигателе иногда случается, если происходит повреждение зубчатого ремня в приводе ГРМ

Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние привода ГРМ при проведении технического обслуживания, чтобы своевременно выявить возможные проблемы в клапанном механизме. Обрыв ремня приведёт к дополнительным затратам на ремонт силового агрегата, что в несколько раз превысит стоимость ремня с натяжным роликом
