Момент затяжки гбц ваз 2109: сила затягивания болтов, схема и порядок с фото, видео о том, как правильно протянуть головку блока цилиндров

Как производится регулировка момента протяжки болтов ВАЗ 2109?

В этом видео рассказывается о том, как нужно правильно проводить процесс натяжки винтов головки блока.

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
После этого все винты надо подтянуть на 90 градусов.
В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ

Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы .
В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Канал Ремонт Двигателя! И интересное! опубликовал ролик, в котором продемонстрирована процедура подтяжки болтов головки блока цилиндров на «Девятке» с описанием всех нюансов этого процесса.

Как регулируется момент затяжки

Перед началом работ, необходимо подробно ознакомиться с оригинальной инструкцией автомобиля (ВАЗ 2109). Комплектующее руководство, расскажет о подробностях затяжки болтов, согласно требованиям изготовителя. В зависимости от конкретной марки автомобиля, проведение работ может включать в себя важные детали. Необходимо отдать должное советам производителя и учитывать их в ходе работы.

Для того, чтобы правильно произвести затяжку, необходимо обзавестись определенным набором знаний. Успешно произвести затяжку болтов, можно учитывая:

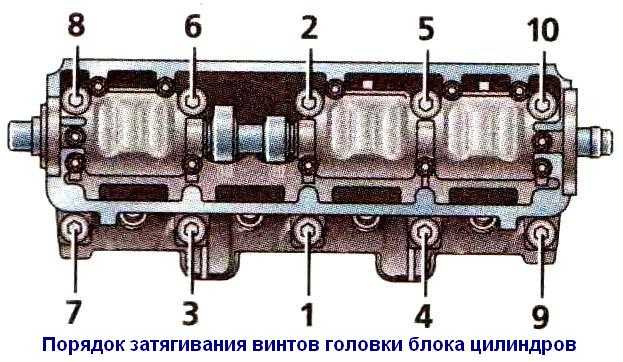

Порядок затяжки болтов ГБЦ, согласно схеме изготовителя ВАЗ 2109.
Момент силы затяжения.
Знание болтов, подлежащих регулировке.

Поскольку большинство современных автомобилей, не предусматривают дополнительную затяжку, болты имеет определенные характеристики. В таком случае, производитель подразумевает исключительно заводскую регулировку болтов. Поэтому, после повторного воздействия, структура болтов нарушается. При постороннем вмешательстве, болты быстро приходят в непригодность. В последствии, они могут разорваться.

Для того, чтобы избежать регулировки болтов, на более ранних моделях авто (ВАЗ 2109 или аналогичные модели) — необходимо правильно производить ремонт ГБЦ. Работы по ГБЦ, подразумевают обязательную замену прокладки ГБЦ. В данном случае, необходимо использовать прокладки — предотвращающие усадку. Таким образом, можно избавиться от необходимости перетягивать болты.

Если затяжка болтов, все же потребовалась — необходимо строго соблюдать советы производителя. При проведении работ, необходимо не допускать отклонения от оригинальной инструкции. Для правильной регулировки, необходимо строго и уверенно соблюдать последовательность.

Установка головки на место

Теперь можно аккуратно устанавливать ГБЦ на свое место, следя за тем, чтобы в этот момент прокладка не съехала и не сместилась в сторону. Конечно, направляющие ее фиксируют, но все же стоит быть предельно осторожным.

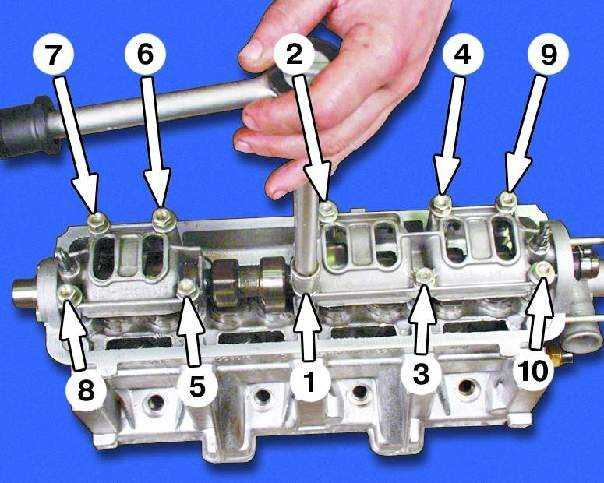

Далее нам понадобится динамометрический ключ, так как болты придется закручивать с определенным моментом силы. Также стоит иметь ввиду, что порядок затяжки необходимо соблюдать. Ниже показано на схеме, в какой последовательности производить закручивание:

Теперь что касается усилия, с которым необходимо заворачивать болты. Выполнять это следует в 4 приема:

Сначала моментом силы 20 Нм
Второй прием моментом 75-85 Нм
Затягиваем еще каждый болт на 90 градсуов
Окончательно заворачиваем на 90 градусов

Остается после этого установить все снятое с автомобиля оборудование, залить охлаждающую жидкость, подключить все датчики, провода и шланги и проверять выполненную работу. Обычно все становится видно сразу после залива тосола. Если на стыке головки и блока появились мокрые следы, то можете снимать все обратно и делать всю работу заново! Но надеюсь, что такого в вашей практике не будет! Удачного ремонта!

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

Уплотнители ГБЦ

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
Вращайте держатель, следите за показателями;
Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
Перед работой убедитесь, что держатели находятся в исправном состоянии.

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

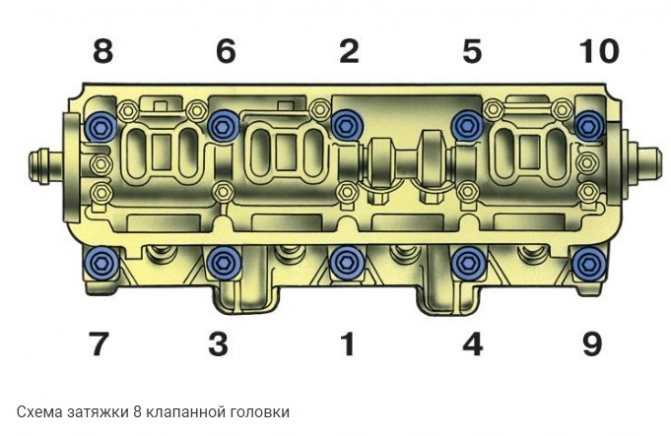

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Круг затяжки

Ваши действия

Динамометрическим ключом затягиваются все болты согласно схеме с прикладываемым моментом до 2,0 кг/см м

Затяжка по второму кругу выполняется даже по схеме, но момент применяется уже до 8 кг/см м

Каждый болт на третьем круге установки нужно докрутить на 90 градусов

Четвертый и завершающий круг затяжки болтов головки блока цилиндров требует повторного закручивания крепежей еще на 90 градусов

Прежде чем следовать инструкции и схеме, убедитесь, что ваши болты соответствуют требованиям. В противном случае даже самая правильная, строго соблюдаемая затяжка не даст никакого результата.

Прокладка головки блока цилиндров на ВАЗ 2109 — достаточно надежный элемент, но ему свойственно терять свои эксплуатационные качества. Для ее замены приходится выполнять далеко не самые простые операции, но игнорировать нарушение целостности прокладки ни в коем случае нельзя. Иначе последствия обернутся дорогостоящим ремонтом, а порой и полной заменой двигателя.

Здравствуйте, из данной статьи Вы узнаете, как снять головку блока цилиндров (ГБЦ) и как заменить прокладку ГБЦ своими руками на ВАЗ 2108, 2109, 21099. Замена прокладки ГБЦ происходит в случае, если Вы обнаружили, что происходит течь тосола, антифриза или масла в тех местах, где соединяется головка блока и сам блок цилиндров. Конечно, есть еще вариант, что течь происходит не из-за износившейся прокладки, а из-за самой головки, которая была деформирована, в следствии, сильного перегрева двигателя. Прежде, чем приступить к снятию ГБЦ надо снять клемму с аккумулятора и слить тосол из блока цилиндров. Потом снимаем клемму с датчика температуры тосола

Ремонт Головки Блока Цилиндров Ваз 2109 Видео

Главный ремонт блок цилиндры на ВАЗ 2109 в домашних условиях

Согласно многолетнему опыту различных автовладельцев, замена головы блок цилиндров

ВАЗ 2109 в большинстве случаев связан с проблемами с прокладками. Но будут и другие, которые вызовут перегрев двигателя, как его называют, даже заклинивание.

Ремонт и утонченность головы блок цилиндров на ВАЗ 2109 возможен любой водитель, но требуются специальные инструменты и некоторые знания о механизме работы этого агрегата. Сейчас все больше и больше тюнинга этого узла, который увеличивает мощность автомобиля. Настройка дома. вариант, если вы сдаете, если у вас есть опыт аналогичной работы. Работа с клапанами и цилиндрами требует специальных знаний и навыков.

Что такое ГБЦ

Головка цилиндров ВАЗ 2109 представляет собой специальный блок, основным назначением которого является закрытие цилиндры

. Непосредственно крепится к блоку с помощью специальных болтов. Головка цилиндров важна тем, что является непосредственным участником многочисленных процессов при работе двигателя. Головки блока цилиндров автомобильных трансмиссий, выпускаемых сегодня, довольно сложные и собраны с большим количеством деталей.

Когда время меняться?

Возможно, потребуется заменить или отремонтировать головку цилиндров, если вы заметите, что расход топлива увеличился или мощность силовой установки уменьшилась.
Кроме того, неисправности в системе головок цилиндров могут возникнуть в результате неправильной сборки и установки клапанов и цилиндров.
Если вы постоянно заправляете некачественный бензин в своем автомобиле, не удивляйтесь, что со временем эта система начнет выходить из строя и ее нужно будет ремонтировать.
Трещины в блоке не могут быть устранены никакими другими способами, кроме полной замены этого элемента.
Симптом, указывающий на проблему в головке цилиндров, может быть белым дымом, выходящим из выхлопной трубы, который вызван антифризом, попадающим в цилиндры двигателя.

Белый дым из выхлопной трубы

Если на поверхности охлаждающей жидкости в баке появляются масляные пятна, это также указывает на необходимость ремонта узла. Это связано с тем, что нефть как-то начала попадать туда, где ее не должно быть.
Нередко, но иногда выхлопные газы начинают вытекать через прокладку. Нет другого выбора, кроме как снять головку и заменить прокладку.
Снятие головки может потребоваться при регулировке ВАЗ 2109, доработке, проблем с заглушками, выпускными болтами или отверстиями цилиндров.

Этапы работы

Как мы уже говорили, процесс замены прост, но если вы решите принять его впервые, лучше пригласить кого-нибудь с опытом работы в этом бизнесе. Вам также может понадобиться помощь, если вы решите улучшить производительность вашего двигателя ВАЗ 2109, настроив его с помощью каналов. Замена вилок также нуждается в дополнительной помощи. В этом случае необходимы некоторые навыки, чтобы вытащить старые штекеры и правильно установить новые.

Ремонт головки цилиндров

машинаВАЗ 2108-2109 . Замена сгоревших клапанов. Замена направляющих.

воротник;
отвертка.

Процесс

Перед тем как начать снимать и ремонтировать ГБЦ ВАЗ 2109

, Для выполнения любых подготовительных работ необходимо следовать порядку.

Разведение

Прежде всего, снимите корпус воздушного фильтра.

Отсоедините шланги и провода от карбюратора или форсунки.

Далее снимите штаны с коллектора.
Снимаем дистрибьютора.
Откручиваем крышку клапана.
Снимите карбюратор и коллекторы.
Чтобы открутить болты на головке ВАЗ 2109, скорее всего вам понадобится хомут и шестигранник, потому что болты затягиваются с приличным усилием.

Труба похожа на рычаг. Снимите шайбы, которые крепят голову.

Снять головку цилиндров ВАЗ 2109 с силового агрегата.
Снимите прокладку. Прокладка, срок годности которой истек и требует замены

настройки

Опытная настройка, доработка и настройка руководители

ВАЗ 2109 поможет вам полностью раскрыть мощность вашего устройства. Вы, наверное, много слышали об этом, читали или даже смотрели видео онлайн. Как правило, при настройке каналы становятся скучными и сглаженными, что уменьшает турбулентность и снижает мощность. Клапаны меняются на увеличенные и втираются в седла. Регулировка также может означать замену стандартных направляющих клапанов на бронзовые.

Запорная арматура

Управление цепью осуществляется следующим образом:

собранная головка лежит на боку;

Если жидкость не течет через клапаны, это означает, что работа была выполнена эффективно, и клапаны правильно пропущены. После устранения неполадок вы можете приступить к установке головы.

Разборка головки блока цилиндров Ваз 2109 Лада Самара

Руководства по ремонту
Руководство по ремонту ВАЗ 2109 (Лада Самара) 1987+ г.в.
Разборка головки блока цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓

1. Описание автомобиля

1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные

2. Эксплуатация автомобиля

2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2.9 Устранение запотевания или обмерзания стекол

3. Техническое обслуживание автомобиля

3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп

4. Уход за автомобилем

4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля

5. Неисправности в пути

5.0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса

6. Ходовая часть

6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска

7. Рулевое управление

7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг

8. Тормозная система

8.0 Тормозная система 8.1 Тормозной механизм переднего колеса 8.2 Тормозной механизм заднего колеса 8.3 Колесный цилиндр 8.4 Привод тормозных механизмов

9. Электрооборудование

9.0 Электрооборудование 9.1 Блок реле и предохранителей 9.2. Генератор 9.3. Стартер 9.4. Освещение и световая сигнализация 9.5. Отопитель 9.6. Стеклоочистители 9.7 Звуковой сигнал 9.8. Система зажигания 9.9 Панель приборов (высокая)

10. Кузов

10.0 Кузов 10.1 Замена переднего буфера 10.2 Замена заднего буфера 10.3 Замена облицовки радиатора 10.4 Замена переднего крыла 10.5 Cнятие и установка капота 10.6 Регулировка капота 10.7 Регулировка замка капота 10.8 Передняя дверь 10.9 Задняя дверь

11. Двигатель и его системы

11.0 Двигатель и его системы 11.1 Снятие и установка двигателя 11.2 Регулировка зазоров в приводе клапанов 11.3. Система питания 11.4. Система смазки 11.5. Система охлаждения 11.6. Система выпуска отработавших газов 11.7 Полная разборка двигателя 11.8 Блок цилиндров. Осмотр, дефектовка и ремонт 11.9 Поршень с шатуном. Разборка, дефектовка и сборка 11.10. Головка блока цилиндров 11.15. Регулировка карбюратора

12. Трансмиссия

12.0 Трансмиссия 12.1 Коробка передач и дифференциал. Основные узлы и детали 12.2 Снятие коробки передач 12.3 Установка коробки передач 12.4 Регулировка привода сцепления 12.5 Разборка коробки передач 12.6 Осмотр и дефектовка деталей коробки передач 12.7. Вторичный вал коробки передач 12.8 Первичный вал коробки передач 12.9. Дифференциал 12.16. Привод сцепления 12.17. Привод передних колес

13. Приложения

13.0 Приложения 13.1 Приложение 1. Основные данные для регулировок и контроля 13.2 Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости 13.3 Приложение 3. Моменты затяжки резьбовых соединений 13.4 Приложение 4. Сервисная книжка 13.5 Приложение 5. Схема электрооборудования автомобиля

Единые принципы замены прокладки ГБЦ

Выполнение общих инструкций производителя конкретного двигателя является необходимым, но недостаточным условием качественной замены прокладки. В обязательном порядке должны быть выполнены следующие операции:

Герметизируемые участки головки и блока цилиндров должны быть тщательно очищены и обезжирены. Любые остатки ранее использовавшейся прокладки или покрывающих её материалов должны быть удалены
Все резьбовые отверстия под болты должны быть очищены от загрязнений, а резьба проверена на лёгкость хода. Категорически недопустимо наличие масла в глухих резьбовых отверстиях
Герметизируемые поверхности блока цилиндров и головки не должны иметь неровностей в продольном направлении более 0,05мм, а в поперечном — 0,03мм. При наличии наростов металла они должны быть удалены оселком, а при невозможности или наличии глубоких дефектов следует отправить деталь на шлифовку
При установке прокладка должна быть тщательно отцентрирована по направляющим элементам

Малейшее её отклонение приведёт к невозможности правильной работы двигателя в течение продолжительного времени
Особую осторожность следует проявить при установке ГБЦ на место. Недопустимо нанесение царапин на прокладку или сопрягаемые поверхности. Категорически недопустимо наличие на деталях посторонних частиц, особенно металлической стружкиВидеоурок о том, как заменить прокладку ГБЦ

Категорически недопустимо наличие на деталях посторонних частиц, особенно металлической стружкиВидеоурок о том, как заменить прокладку ГБЦ

Большинство производителей рекомендуют использовать новые болты при замене прокладки ГБЦ. Кроме этого:Всегда следует устанавливать подкладные шайбы под болты;
При установке шайбы должна быть смазана только поверхность между головкой болта и шайбой;
Категорически не рекомендуется смазывать поверхность шайбы, контактирующую с ГБЦ;

При затяжке болтов следует руководствоваться порядком, указанным в инструкции производителя двигателя. Дополнительная затяжка болтов должна производиться до значений, указанных производителем. Обязательно следует учесть, что дозатяжка болтов на чугунной головке производится на прогретом двигателе, а на алюминиевой — на холодном.

Принципиальной разницы в механизме замены прокладки на двигатель ЗМЗ 406 Заволжского моторного завода, имеющий 16 клапанов и устанавливаемый на «ГАЗелях» и некоторых «Волгах» или на Ладе Калина, имеющем 16 или 8 клапанов нет. Достаточно следовать инструкции и не повредить шлифованные поверхности

Очень важно не сместить шестерни ГРМ во избежание неправильной работы собранного двигателя

Процедура снятия ГБЦ на ВАЗ 2108-2109

Конечно, сначала вам нужно будет выполнить некоторые подготовительные процедуры, без которых невозможно будет удалить голову.

Сначала нужно снять корпус воздушного фильтра.
Затем отсоедините все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа двигателя).
Полностью слить охлаждающую жидкость из системы.
Отсоединить штаны от выпускного коллектора
Снимите распределитель, хотя это не является обязательным условием — этого будет достаточно для отключения высоковольтных проводов.
Откручиваем и снимаем крышку клапана

В общем, вам нужно освободить голову от всего ненужного, чтобы во время разборки не возникало лишних проблем. Конечно, если вы решите полностью заменить или отремонтировать его, вам придется выполнять больше операций и снимать карбюратор и коллекторы. Ну, если это просто прокладка, вы можете сделать это с минимальными действиями.

READ Замена Датчика Заднего Хода Ваз 2108

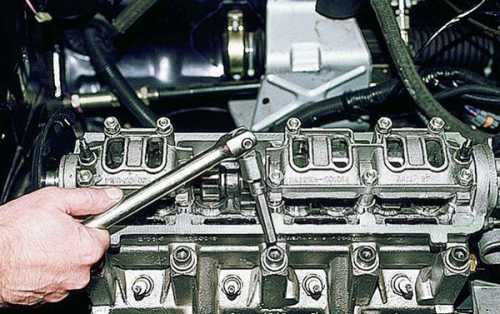

Чтобы отвинчивать головку цилиндров на ВАЗ 2109-2108, необходимо использовать мощный гаечный ключ и шестигранник, поскольку болты, которые крепят его к блоку цилиндров, заворачиваются с большой силой. Всего нужно открутить 10 болтов, показанных на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем вы можете снять болты вместе с шайбами, как показано на рисунке:

И теперь вы можете осторожно поднять головку цилиндров ВАЗ 2109-2108 вверх, сняв ее с блока цилиндров:

Тогда для нас открывается следующая картинка:

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной особенностью ремонта ГБЦ гранты является применение металлокерамических седел. На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Демонтаж ГБЦ на ВАЗ 2109. Алгоритм самостоятельной замены прокладки головки блока цилиндров

Снимать головку блока цилиндров (ГБЦ) нужно при замене прокладки, блока, а также, когда проводится ремонт механизма поршневой группы и ее клапанов или при ремонте самой головки. Кроме того, при тюнинге двигателя или полной его разборке также нужно демонтировать ГБЦ.

Перед началом работы необходимо, чтобы автомобиль был установлен на эстакаду или на смотровую яму.

Снятие ГБЦ на ВАЗ 2109

Отключить минусовую клемму от аккумулятора.
Слить ОЖ в пластиковую емкость.
Приемную трубу следует отсоединить от выпускного коллектора.
Демонтировать ресивер с дроссельным узлом (ВАЗ-2111). Также нужно осуществить демонтаж карбюратора (ВАЗ 21083), впускного и выпускного коллекторов (но можно обойтись без этого).
Если работа выполняется на ВАЗ 2111, нужно отключить «массовые» провода, крепящиеся на левом торце головки. Снять топливную рампу с топливными патрубками и форсунками.
Отсоединить высоковольтные провода свечей зажигания. Затем проводим отсоединение разъемов датчиков ОЖ и снимаем уровень давления масла.
На ВАЗ-21083 должен быть убран корпус вспомогательных агрегатов.
Далее выполняется демонтаж корпуса вспомогательных агрегатов, датчика-распределителя, топливного насоса.
Сначала снять ремень ГРМ. Затем снимаются: натяжной ролик и дистанционная шайба. Далее необходимо снять зубчатый шкив распредвала.
Выкрутить гайку крепления задней, прикрепляющую крышку привода ГРМ к ГБЦ.
Убрать крышку головки блока цилиндров.
Крестовой отверткой ослабить хомуты, затем от выпускного патрубка ГБЦ нужно поочередно отключить шланги.

Выкрутить 10 болтов, которые фиксируют головку блока цилиндров, при помощи шестигранника на «10».

Извлечь винты с шайбами.

Демонтировать ГБЦ с прокладкой.

Также ознакомьтесь

При разборе клапанного механизма под тарелку клапана необходимо подложить деревянный брусок.

Рассухарить клапан. Достать его из направляющей втулки ГБЦ.

Ключом на «13» открутить 2 гайки крепления впускного патрубка.

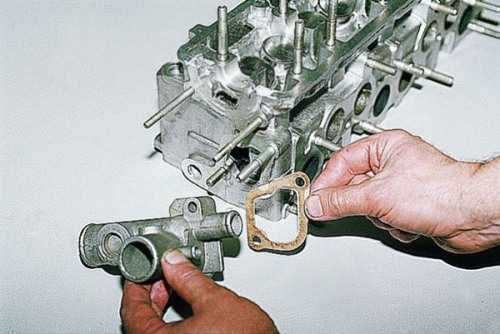

Снять прокладку и патрубок.

Собирать и устанавливать ГБЦ следует в обратной последовательности.

Рекомендации :

Стержни клапанов моторным маслом. То же касается и направляющих втулок.
Перед установкой удалить с поверхности блока цилиндров грязь, масло, остатки старой прокладки.
Заменять прокладку ГБЦ следует по двум особым центрирующим втулкам.
Поставить крепежные винты, на ниже представленной схеме показаны 4 приема, как их нужно затягивать.

Момент первой затяжки винтов – 20 Н.м (2 кгс.м);
Второй – с моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
Третьей – с дотяжкой в 90°;
Четвертой — доворот винтов на 90°.

Когда необходимо делать затяжку?

На большинстве инжекторных и карбюраторных автомобилей с двигателями 8 и 16 клапанов затягивать болты головки блока цилиндров в процессе эксплуатации авто не нужно. Но в случае с отечественной «Девяткой» правильно протягивать ГБЦ и затягивать винты необходимо как минимум при проведении технического обслуживания машины. Если обнаружено, что в автомобиле стала собираться влага в месте соприкосновения самого блока с цилиндрами, то потребуется выполнить подтяжку болтов. Так как появление влаги в этом месте говорит о возможной утечке моторной жидкости.

По каким причинам может возникнуть необходимость подтяжки:

Произошло повреждение устройства в результате перегрева двигателя. Работа мотора в условиях излишней температуры чревата серьезными неисправностями. Потребуется ремонт ГБЦ силового агрегата, ее шлифовка и последующая установка с затяжкой.
Произошло повреждение либо потеряна герметичность уплотнительной прокладки ГБЦ. Если своевременно не решить эту проблему, моторная жидкость будет попадать в систему охлаждения. Поврежденная прокладка подлежит замене. После смены детали болты головки надо правильно закрутить.
Двигатель отработал определенное время.

Последовательность и момент затяжки гбц на ваз 2109
