Порядок замены охлаждающей жидкости на ВАЗ 2109-2108

Итак, первым делом необходимо открутить пробку в расширительном бачке, чтобы сбросить давление в системе — это позволит стекать тосолу или антифризу быстрее:

Затем надеваем тонкий шланг на выход краника радиатора, который находится в нижнем правом углу и отворачиваем кран:

И то же время опускаем конец шланга в емкость для слива. Лично я сделал это следующим образом:

В это же время можно сразу откручивать пробку в блоке двигателя ключом на 13:

И подставив еще одну емкость, ждем того момента, пока вся охлаждающая жидкость не стечет из блока и радиатора охлаждения:

Если тосол или антифриз вытекает из системы очень грязный, имеет следы ржавчины и прочих частиц, то необходимо несколько раз промыть систему охлаждения, заливая в нее обычной воды и сливая обратно. Проделывать эту процедуру необходимо до тех пор, пока вода не будет выходить чистой!

Затем можно закручивать обратно пробку блока:

Также закрывать кран радиатора и можно приступать к заливанию нового антифриза в систему ВАЗ 2109-2108.

Делать это необходимо тонкой струйкой без резких движений, чтобы не образовалась воздушная пробка. Иначе потом придется ее выгонять, открыв пробку расширительного бачка и с поднятой «мордой» сильно прогазовать на прогретом двигателе.

После того, как новая ОЖ залита в систему до отметки в расширителе MAX, закручиваем пробку бачка и заводим мотор. Пускай работает до тех пор, пока не сработает вентилятор охлаждения радиатора. Затем можно заглушить мотор и после длительной стоянки проверить уровень жидкости в бачке снова. Если он опустился ниже отметки MAX, необходимо долить до необходимой черты!

Не знаю почему, но даже многие опытные владельцы ездят на своих машинах более 100 000 километров и ни разу за этот период не производят замену тосола или антифриза (в зависимости от того, что залито). На самом же деле, эту жидкость необходимо менять через каждые 2 года или пробег автомобиля в 45 000 км, смотря что из этого наступит ранее.

Если не менять охлаждающую жидкость своевременно, то в каналах блока и ГБЦ может раньше времени появиться коррозия и ресурс двигателя, разумеется, сократится. Особенно это касается головки блока цилиндров. Мне довольно часто приходилось разбирать моторы, и смотреть на съеденные коррозией каналы охлаждения в ГБЦ. После такой картины становится страшно за свою машину и уже точно не будешь забывать менять тосол вовремя.

Итак, ниже приведу более подробный отчет по выполнению этой работы, а также представлю список необходимого инструмента:

Головка на 10 и 13
Трещотка
Отвертка крестовая
Ключи на 13 и 17 (при условии, что у вас 2111-двигатель и придется снимать модуль зажигания)

Выше уже сказал, но лучше еще раз повторюсь. Если у вас двигатель 2110-2112, то пробка для слива тосола, которая находится в блоке, свободна и ее можно без всяких проблем. Если же модель мотора 2111, то там установлен модуль зажигания, соответственно его придется сначала снять. Вот его местонахождение(ниже 4-го цилиндра):

После того, как он снят и отведен в сторону, во избежание залития антифризом, можно приступать к дальнейшей работе. Откручиваем переднюю часть защиты картера двигателя, чтобы можно было подставить емкость под сливное отверстие радиатора.

Теперь откручиваем пробку расширительного бачка, далее пробку в блоке двигателя и радиаторе, разумеется, что предварительно нужно подставить под каждое сливное отверстие емкость нужного объема.

Вот пробка в блоке после откручивания:

А вот на радиаторе:

Стоит отметить, что во время слива охлаждающей жидкости на ВАЗ 2110-2112, автомобиль должен находиться на ровной плоской поверхности. После того, как весь тосол стечет, можно закручивать на место пробку в блок цилиндров и радиатор. Далее можно приступать к замене ОЖ. Чтобы избежать возникновения воздушной пробки в системе охлаждения, предварительно отсоедините шланг подачи жидкости к дроссельному узлу, который показан на фотографии ниже:

И заливая антифриз в расширительный бачок, нужно лить до тех пор, пока он не польется из этого отсоединенного шланга. Затем одеваем его на вывод и закручиваем хомут. Далее доливаем до необходимого уровня, и закручиваем пробку бачка.

Заводим мотор и даем ему нагреться до тех пор, пока не сработает вентилятор охлаждения радиатора. Ждем, когда машина полностью остывает (на утро после замены) и смотрим на уровень жидкости в расширителе.

Если он ниже нормы, то необходимо долить необходимое количество.

Источники

http://www.avtorem.info/sovety/tosol-ili-antifriz—delaem-pravilny-vybor.html
http://remont-vaz2109.ru/zamena-oxlazhdayushhej-zhidkosti-instrukciya/
http://zarulemvaz.ru/zamena-oxlazhdayushhej-zhidkosti-na-vaz-2110-2112/

Замена охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Казалось бы простая процедура по замене охлаждающей жидкости (ОЖ) в системе охлаждения карбюраторного или инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций имеет некоторые особенности без знания которых в результате можно получить целый ряд проблем (например, постоянный перегрев двигателя и выбивание крышки расширительного бачка).

Поэтому разберем порядок проведения замены с их учетом.

Необходимые инструменты приспособления и запчасти

— Торцовый ключ или головка на «13»

— Канистра или две охлаждающей жидкости (тосол, антифриз) – 8 литров

Подробно о выборе антифриза или тосола: «Выбираем охлаждающую жидкость в систему охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099».

— Широкая емкость для сбора старой охлаждающей жидкости (тазик) емкостью не менее 8 литров

— Воронка для залива жидкости

— Крестовая отвертка для снятия хомута патрубков

Подготовительные работы

— Устанавливаем автомобиль на яму или эстакаду

— Снимаем защиту картера двигателя

— Снимаем брызговики моторного отсека

— Подставляем под двигатель емкость для сбора старой охлаждающей жидкости

— Даем остыть двигателю

Порядок замены охлаждающей жидкости системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Слив старой охлаждающей жидкости

— Сливаем охлаждающую жидкость из радиатора

Для этого рукой отворачиваем пробку сливного отверстия радиатора. Сливаем жидкость.

— Сливаем охлаждающую жидкость из блока цилиндров двигателя

Отворачиваем пробку сливного отверстия на блоке цилиндров. Используем ключ или головку на «13». Сливаем жидкость.

— Удаляем остатки старой охлаждающей жидкости из системы

Отворачиваем и снимаем пробку с расширительного бачка

После чего из сливных отверстий радиатора и блока цилиндров вытечет еще немного старой жидкости.

Прожимаем рукой патрубки радиатора чтобы выгнать последнюю оставшуюся жидкость.

— Заворачиваем обратно пробки сливных отверстий радиатора и блока

Залив новой охлаждающей жидкости

— Снимаем подводящий патрубок с блока подогрева карбюратора или дроссельного узла инжекторного двигателя

— Заливаем новую охлаждающую жидкость

Вставляем в отверстие расширительного бачка воронку и через нее заливаем жидкость. Сразу всю жидкость заливать не нужно. Заливаем пару литров, прожимаем шланги системы охлаждения. Еще пару литров, опять прожимаем. Таким способом удаляется воздух из системы. Воздух также будет выходить через снятый шланг подогрева карбюратора или дроссельного патрубка. При появлении из него жидкости ставим шланг обратно и затягиваем хомутом.

Прекращаем долив жидкости при достижении ее уровня в расширительном бачке между метками MIN и MAX. Это норма.

— Запускаем двигатель и ждем пока помпа прогонит ОЖ по системе

При уменьшении уровня в расширительном бачке доливаем жидкость и доводим ее до нормы.

— Устанавливаем на место крышку расширительного бачка

Предварительно можно промыть ее под струей воды и продуть сжатым воздухом.

— Прогреваем двигатель до рабочей температуры

При этом проверяем насколько сильно повышается уровень в расширительном бачке (не более чем до метки MAX), проверяем отсутствие течи из-под шлангов, своевременность открытия термостата. После этого можно считать, что работа по замене охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 завершена.

Примечания и дополнения

— После слива жидкости из системы охлаждения в ней останется еще около литра. Это нужно учитывать при расчете количества новой жидкости заливаемой в систему.

— В системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 охлаждающая жидкость заменяется раз в 75.000 км пробега или раз в пять лет.

— Точный объем жидкости в системе – 7,8 литра.

— Работа по замене охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2113, 2114, 2115 аналогична описанной в статье для ВАЗ 2108, 2109, 21099.

Причины появления

Системы охлаждения современного автотранспорта рассчитаны на стабильное высокое давление в них (до 100 кПа). Такая конструкция дает возможность увеличить температуру закипания жидкости до 120-125 градусов.

Однако такой температурный диапазон и результативное охлаждение мотора возможно только при полной работоспособности системы. Одной из наиболее встречающихся неполадок в охлаждающей системе является возникновение пробок из воздуха.

Причин, из-за которых в каналах системы охлаждения скапливается воздух, несколько. Воздушная пробка образуется из-за:

Негерметичности системы. Неплотности в местах соединения патрубков приводят к тому, что при движении потока жидкости образуется разрежение, которое засасывает воздух в систему. Постепенно количество воздуха увеличивается, затем он скапливается в одном месте, образовывая пробку.
Потери герметичности в водяной помпе. Если уплотнительная прокладка под насосом повредилась, то узел в процессе работы будет засасывать воздух.
Нарушение технологии замены или доливки антифриза. Если сразу залить большое количество жидкости, то воздух, находящийся в патрубках не выйдет и антифриз собственным весом протолкнёт пузырьки воздуха внутрь системы. После запуска мотора, воздух соберется в одном месте, прервав поток.
Повреждение прокладки ГБЦ вследствие перегрева. Если появившийся пробой соединит канал системы охлаждения с атмосферой, то жидкость затянет воздух извне. Завоздушивание появляется, если пробой соединил канал с цилиндром. В этом случае отработанные газы прорвутся в систему охлаждения, что помимо появления воздушной пробки сопровождается бурлением антифриза в расширительном бачке.

Классический способ

Стоит сразу отметить, что он достаточно трудоёмкий, отнимет довольно много времени. От вас потребуется много терпения и внимательности (как уже сказано выше). Самым трудным является снятие панели приборов и установка, так как правильно установить панель приборов на место гораздо труднее.

Инструмент:

Емкость для слива охлаждающей жидкости
Набор отверток
Головка с воротком, чтобы открутить рулевую баранку

Начинаем по порядку:

Снимаем клеммы с аккумулятора
При открытом кранике отопителя, сливаем охлаждающую жидкость, открутив сливные пробки, расположенные на радиаторе и блоке цилиндров (в подставленную емкость)
Снимаем декоративную накладку с рулевой баранки
Отворачиваем гайку, крепящую рулевое колесо, чтобы ее торец находился заподлицо с торцом валика рулевой колонки
Рулевая баранка очень плотно посажена на шлицы вала, поэтому не рекомендуется по технике безопасности отворачивать до конца гайку, крепящую баранку: при резком ударе она соскакивает со шлицев и может нанести травму
Обязательно промаркируйте расположение рулевого колеса по отношению к валу
Сбейте рулевую баранку со шлицев вала резкими ударами руки
Теперь можете окончательно открутить гайку и снять рулевую баранку
Откручиваем шесть винтов, крепящих нижний кожух рулевой колонки

Снимаем нижний кожух с рулевой колонки, а так же облицовку выключателя (замка) зажигания
Затем снимаем верхний кожух с рулевой колонки
Ослабляем затяжку болта, крепящего основания под рулевых переключателей
Снимаем основание с вала, отсоединяем колодки с проводами (их две)от контактов автомобильного звукового сигнала
Теперь отсоединяем колодку с проводками от рычага переключения стеклоочистителей и омывателя
Рекомендуется промаркировать колодки с проводками, перед отсоединением. Это поможет вам избежать путаницы при сборке и сэкономить время
Отсоединяем колодку с проводками от рычажка переключения света фар и указателей поворота
Вытягиваем на себя ручку управления воздушной заслонкой карбюратора (она же «подсос») так, чтобы вышла тяга, снимаем ручку с нее
Выкручиваем два винта, крепящих накладки консоли приборной панели
Снимаем накладку с консоли
Вынимаем прикуриватель из гнезда
Вытаскиваем из гнезда пепельницу, надавив на пластинку для гашения сигарет
Снимаем ручку, переключающую вентилятор отопителя

За тем снимаем три ручки, управляющие печкой, подцепляем их отверткой
Отсоединяем колодку с проводками от переключателя вентилятора печки, находящуюся под панелью управления печкой
Отсоединяем два проводка от контактов лампы, подсвечивающей панель управления отопителя
Снимаем ручку гидрокорректора направления света фар, просто потяните ее на себя
Теперь снимаем ручку выключения освещения комбинации приборов
Откручиваем гайку, крепящую выключатель освещения приборов
Отворачиваем гайку, крепящую гидрокорректор света фар
Проталкиваем внутрь панели гидрокорректор света фар и выключатель освещения приборов
Снимаем боковые сопла, расположенные с обеих сторон приборной панели при помощи отвертки
Откручиваем по одному винту, крепящему накладки по обеим сторонам приборной панели
Подцепляем отверткой и вынимаем переключатель наружного освещения
Отсоединяем от переключателя колодку с проводами. Проталкиваем колодку внутрь приборной панели
Подцепляем отверткой и вынимаем гнездо предназначенное для радиоаппаратуры. Если у вас на автомобиле ваз 2109 установлена радиоаппаратура, снимите ее предварительно
Радиоаппаратуру снимаем в по инструкции завода-изготовителя
Затем откручиваем винт, крепящий накладки на приборной панели

Вставляем две отвертки, чтобы мы могли отогнуть пластмассовые защелки
Приподнимаем накладку приборной панели
Отсоединяем колодку с проводками от прикуривателя
Отключаем колодку с проводками от колодки для подсветки прикуривателя
Отсоединяем колодку с проводками от лампы, подсвечивающей выключатель аварийной сигнализации
Отсоединяем колодку с проводками от включателя аварийной сигнализации, окончательно снимаем накладку приборной панели
Аккуратно отжимаем вниз и снимаем облицовку громкоговорителя, расположенного с левой стороны приборной панели. Будьте аккуратны – защелки легко ломаются
Отсоединяем колодку с проводками от включателя обогрева стекла
Снимаем колодку с включателя задних противотуманных фар
Откручиваем два винта, крепящих комбинацию приборов
Вынимаем комбинацию приборов из приборной панели, откручиваем гайку, крепящую трос от спидометра и отсоединяем его

Процесс замены антифриза

Процедура обновления антифриза в ВАЗ 2109 не является особо сложной. По этой причине транспортное средство не обязательно направлять в специализированную техническую мастерскую — он сам может сменить охладитель системе своего автомобиля. В этих целях автолюбителю понадобится:

Выбрать правильное место для установки транспортного средства перед сменой антифриза. Площадка должна иметь совершенно горизонтальную поверхность, без спусков и возвышений;
Подготовить инструментарий, в который входят: Плоскогубцы или пассатижи;
Вместительную (не менее 10 литров объёма) ёмкость для стекания израсходованной технической жидкости. В этих целях может использоваться объёмный таз, ведро или канистра;
Салфетки для протирания деталей от остатков антифриза;
Набор ключей и отвёрток;
Плотные перчатки;

Найти напарника, чтобы трудоёмкая процедура замены охладительной жидкости стала проще и заняла меньше времени.

Внимание — техника безопасности! При работе с системой охлаждения ВАЗ 2109 и охлаждающей технической жидкости следует помнить, что:

Перед сменой антифриза необходимо остановить двигатель и дать ему полностью остыть. В противном случае охладитель, разогретый до порога собственного кипения и находящийся под большим давлением, может обжечь автовладельцу руки и лицо;
Охладительная жидкость обладает высоким уровнем токсичности. Поэтому её ни в коем случае нельзя пить, а при попадании антифриза в глаза или на слизистую носа или рта рекомендуется промыть поражённое место кипячёной водой.

Для замены охладительной жидкости в системе ВАЗ 2109 понадобится 8,7 литров свежего охладителя. Более старые «Девятки» вмещают до 7,5 литров технической жидкости, однако встречаются модели вместимостью до 9 литров. Поэтому рекомендуется запастись 10 литрами свежего антифриза при смене такового в охладительной системе ВАЗ 2109.

В процессе смены охладительной субстанции могут возникнуть такие проблемы, как обнаружение скрытой течи или попадание в систему воздуха. При обнаружении незначительной протечки можно воспользоваться герметиком для автомобилей марки ВАЗ, но в большинстве случаев рекомендуется сменить повредившуюся деталь. При формировании воздушной пробки производится прогон двигателя.

Саму процедуру смены антифриза на ВАЗ 2109 можно условно разделить на 2 этапа. Поговорим подробнее о каждом из них.

Этап первый

Первый этап — слив антифриза с бака ВАЗ 2109, а также с блока цилиндров рассматриваемого транспортного средства. Пошаговая структура этой процедуры представлена ниже:

Разместить тару для сливаемого отработанного антифриза под расширительным бачком автомобиля;
При помощи ключей и отвёртки открутить пробки и освободить сливное отверстие;
Позволить отработанной жидкости мерно стекать в ёмкость. Если охладитель не вытекает, значит слив засорён;
Переместить тару для слива под блок цилиндров ВАЗ 2109;
Дать стечь остаткам антифриза;
Закрутить все сливные пробки.

Далее рекомендуется промыть систему охлаждения ВАЗ 2109. Промывать системные детали обязательно, если:

Производится замена используемого антифриза на несовместимый аналог, так как при промывке смывается защитная микроплёнка, образованная предыдущим охладителем;
Слив сильно засорён.

Однако системная промывка всё рано рекомендуется к проведению, потому что в процессе таковой можно легко обнаружить течь до заливки свежего антифриза. Для промывания системы ВАЗ 2109 можно использовать как специальные химические вещества, так и чистую дистиллированную воду. Жидкость заливается в расширительный бачок ВАЗ 2109, и на 15 минут запускается двигатель автомобиля. После этого отработанная промывочная субстанция сливается, и процедура повторяется до тех пор, пока вода не станет полностью прозрачной.

Этап второй

Завершением процедуры замены антифриза на ВАЗ 2109 Инжектор и стандартной «Девятки» является заливка свежей охладительной жидкости. Прежде всего необходимо разбавить концентрат охладителя. Для этого понадобится чистая ёмкость и дистиллированная вода. Соотношение жидкостей зависит от желательной температуры кипения антифриза — чем она выше, тем больше должно быть концентрата охладительной субстанции по отношению к воде.

Перед заливкой свежего охладителя в систему ВАЗ 2109 необходимо обеспечить герметичность бачка, плотно закутив все сливные пробки. Готовая смесь заливается в расширительный бачок. После этого запускается двигатель (на 10-15 минут, так называемый «прогон»). Это необходимо для удаления попавшего в систему воздуха. После прогона мотора обязательно проверяется уровень охладительной субстанции, если он снизился, необходимо долить недостающее количество антифриза.

Некоторые особенности системы охлаждения ВАЗ 2109

У ВАЗ 2109 СО жидкостная, с общим объёмом 7.8 л, если считать вместе с печкой. Тип системы – закрытый, она герметична. Рабочее давление в охладительной системе удерживается около одной атмосферы. Благодаря повышенному давлению, жидкость в ней закипает при более высокой температуре, чем при нормальном давлении. Это существенно повышает ресурс самой СО, а также двигателя.
Циркуляция жидкости осуществляется принудительно, то есть, с помощью насоса или помпы. Комплектуется СО «девятки» центробежной помпой. Корпус у неё из алюминия. Помповый механизм работает от ременного привода ГРМ. Вращение вала помпы производится на двухрядных шарикоподшипниках скольжения. Причём, роль обоймы для подшипника выполняет валик помпы, собственной у него нет.
Механизм заливается соответствующей смазкой (Литол) ещё при изготовлении. Пока функционирует – не обслуживается, такая возможность конструкцией не предусмотрена. Если ломается, ремонту не подлежит, поэтому, заменять насос при поломке рекомендовано полностью. В подобных системах, для большей надёжности, насос стараются заменить и при смене зубчатого ремня ГРМ.
Поскольку СО «девятки» – жидкостная, эта жидкость время от времени, нуждается в замене. Система охлаждения ВАЗ 2109 нетребовательна к качеству антифриза. Однако, тот Тосол А 40, который выпускался для таких СО в прошлом веке, сейчас не производят. То, что выпускается под данной маркой, увы, не соответствует ГОСТам, по которым эта охладительная жидкость производилась.
Многие автомеханики не рекомендуют её применение, из того, что рекомендовано АвтоВАЗ, вполне можно выбрать замену. В крайнем случае, приобрести импортный антифриз с соответствующим требованиям составом. А вот воду совсем нельзя использовать в качестве антифриза, она оставит слой накипи на стенках всех трубопроводов системы, алюминиевые детали подвергнутся активной коррозии.
Для охлаждающей жидкости рабочая tO – +85O – +95OС. Дополнительно, при температуре порядка +99ОС, замкнутся контакты в реле вентилятора. Электровентилятор двигателя прекращает работу при размыкании контактов датчиков реле, это +93ОC. Значит, ориентируясь только на факт включения-выключения вентилятора, можно сделать верный вывод о температуре в системе. Даже при отказавшем (или отсутствующем) термометре на щитке.
Термодатчик реле установлен в головке цилиндрового блока. На приборном щитке размещён термометр, показывающий эту температуру, сигнализируя о возможном перегреве. Во время работы двигателя, от рубашки охлаждения цилиндровой головки и блока, жидкость течёт к радиатору, где забирает тепло или в термостат.
Система охлаждения ВАЗ 2109 имеет малый и большой круг обращения, разделение происходит на термостате. Что удобно, особенно, когда нужно быстро прогреть мотор при низкой температуре воздуха. Клапан закрывается, жидкость течёт только по малому контуру. При повышении температуры, клапан термостата пропускает охладитель в трубопроводы большого круга.
В процессе работы двигателя, при сгорании топливной смеси, температуры достигают 2 000ОС и происходит это скачкообразно. Плохая работа системы охлаждения приводит не только к преждевременному разрушению цилиндропоршневой группы из-за тепловых перегрузок. Смазка пересыхает и прогорает, растут затраты топлива при падающем КПД.
Переохлаждение приводит к скоплению конденсата, который смывает смазку (бензин хороший растворитель), попадает в картер, смешиваясь с маслом, разжижает его. Это ещё одна причина держать СО в порядке, иначе не избежать дорогостоящего ремонта двигателя.
Кроме охлаждения двигателя, СО нагревает воздух в радиаторе отопления и охлаждает турбину (при наличии турбонаддува), охлаждает также масло и рабочую жидкость в АКПП.
Для большего комфорта при вождении, следует ещё провести небольшой тюнинг системы. Повысить эффективность и надёжность работы можно, поставив насос, имеющий крыльчатку, у которой много лопастей. Вентилятор тоже желателен помощнее, шестилопастной.
Хорошо, если будет установлена система запуска/выключения вентилятора вручную, в дополнение к реле, датчик которого может выйти из строя. Дополнительное реле включения/выключения вентилятора тоже не будет лишним, в условиях городских пробок это прибавит спокойствия водителю и надёжности системе.

Инструкция по самостоятельной замене патрубков охлаждения ВАЗ-2109

Пройдитесь металлической щеткой по стыкам соединений, а после чистой тряпочкой отполируйте поверхности. Любая мелкая соринка может стать причиной образования засора в системе охлаждения.
Хомуты обработайте надфилем мелкого абразива, ведь затягивая резиновые патрубки хомутами, их легко испортить острыми углами.
Наденьте обработанные хомуты на патрубки, если патрубки не поддаются, намыльте края штуцера жидким мыльным раствором.
Натягивать патрубок следует бережно, старайтесь избегать перекосов. Прилегание должно быть 100%, точно по диаметру.
Еще раз затяните все элементы, соединения и пробки.
Залейте в расширительный бачок антифриз и затяните пробку.

Видеоинструкцию по замене шлангов охлаждения ВАЗ-2109 можно изучить ниже:

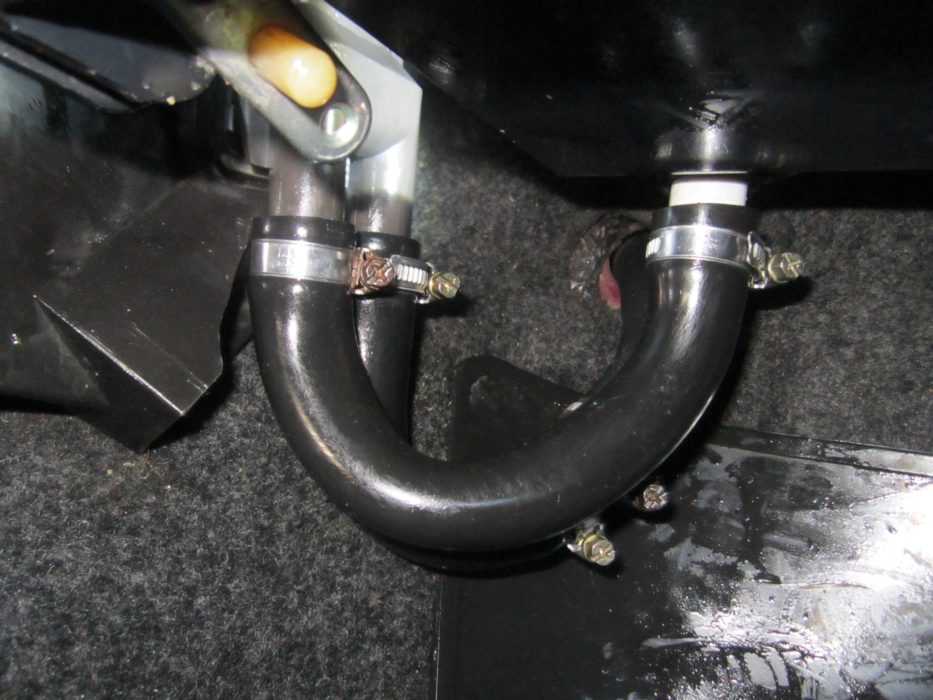

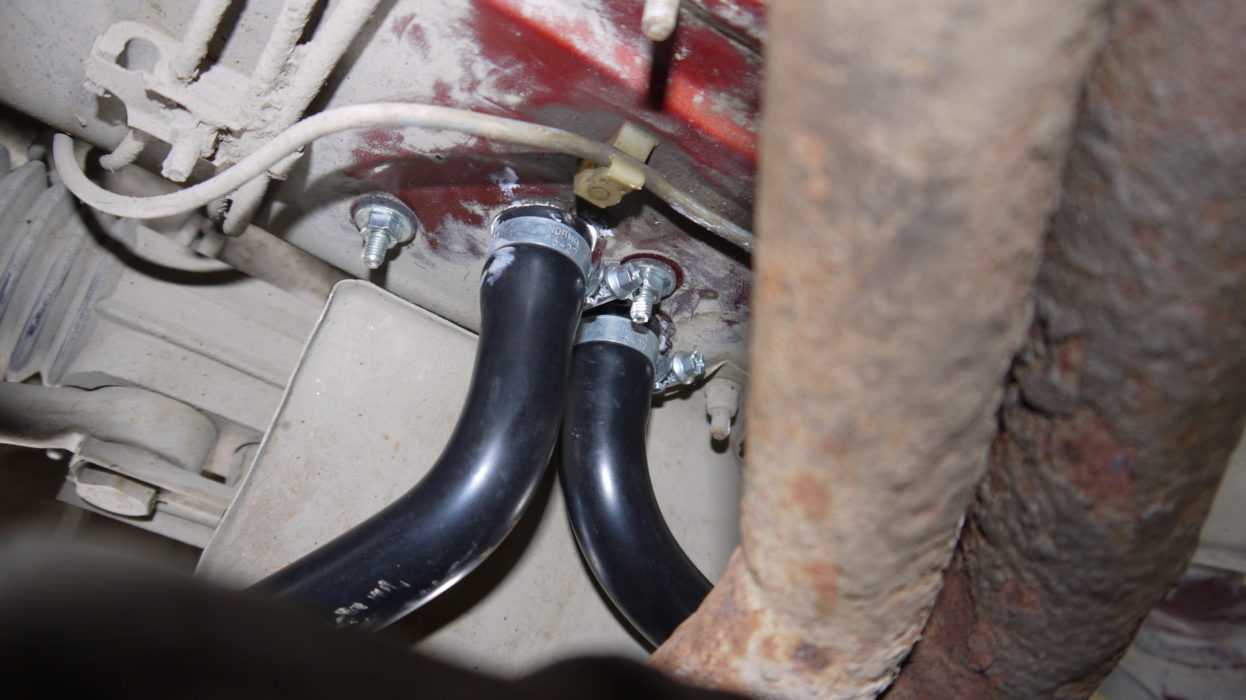

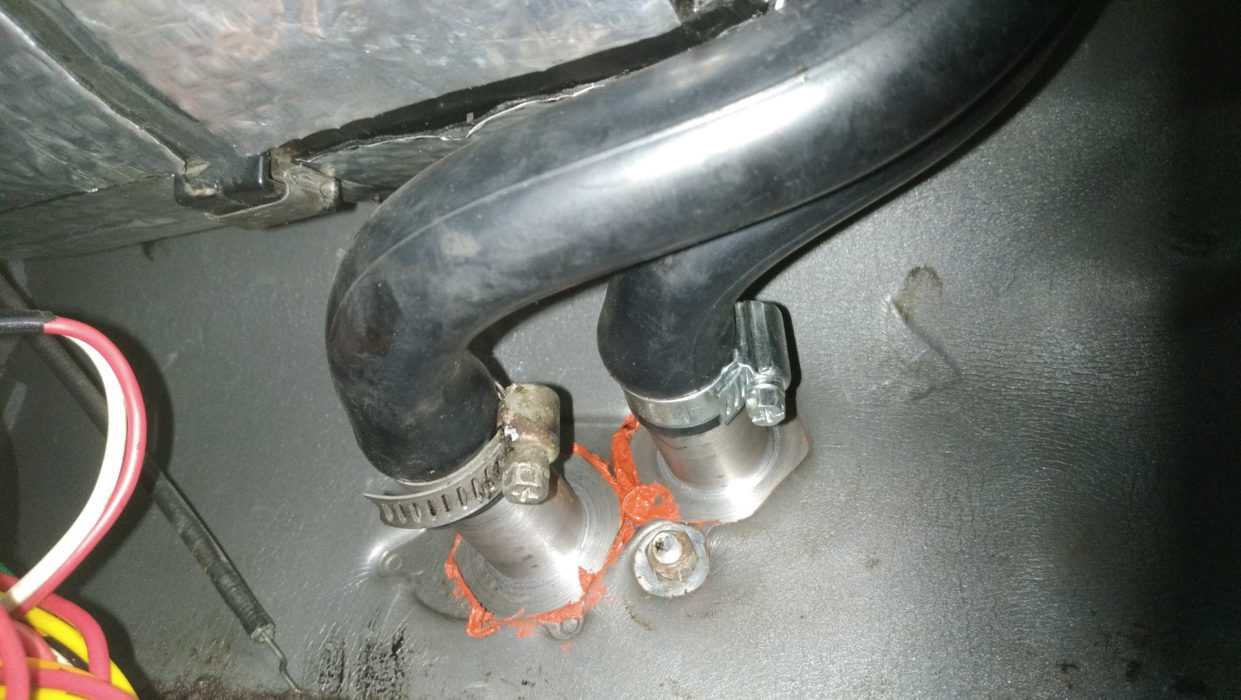

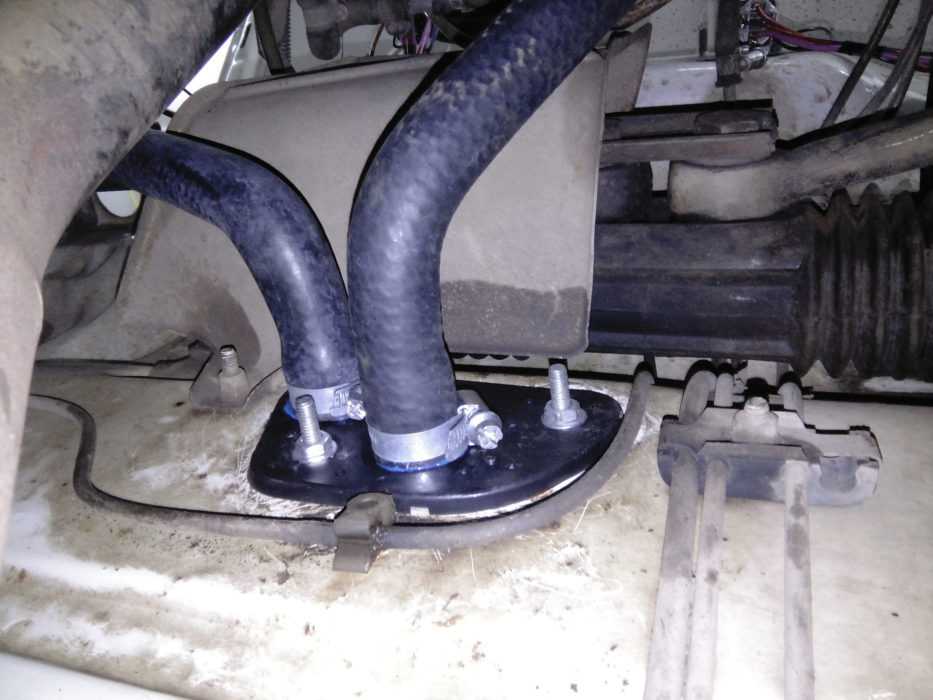

Ослабляем хомуты и снимаем патрубки печки ваз 2109

Замена патрубков печки на ваз 2109 дело трудоемкое, требующее затрат времени, терпения и некоторых знаний об ее устройстве, зато экономит ваши деньги. Наша инструкция поможет вам справиться с этой задачей самостоятельно.

Замена радиатора печки на ВАЗ-2109: инструкция

Мы обойдем способ замены отопителя, предусматривающий демонтаж панели управления. Он, хоть и считается правильным и даже прописан в мануале, может отнять у вас уйму не только времени, но и нервов. Остановимся на народном методе, придуманном и многократно использованном в наших гаражах.

Первым делом потребуется снять переднее пассажирское сиденье, так как оно будет мешать нашему процессу. Далее перекрываем кран отопителя и приступаем к откручиванию саморезов, крепящих панель управления к кузову с правой стороны. Не забываем демонтировать бардачок. После отворачиваем винты, фиксирующие панель справа к полу.

Проверьте, все ли винты откручены. Для этого попробуйте приподнять панель и потянуть ее на себя. Если что-то мешает этому, значит, где-то что-то не откручено. Если панель подалась, подставьте между ней и кузовом любой предмет (брусок, полено, бутылку), который бы удерживал ее в приподнятом состоянии.

Замена радиатора печки ВАЗ-2109 начинается с отсоединения шлангов от патрубков. Для этого достаточно отверткой ослабить крепления хомутов, и потянуть шланги на себя. Будьте готовы к тому, что при этом из радиатора начнет вытекать охлаждающая жидкость. Чистая тряпка всегда должна быть под рукой. После этого можно демонтировать сам радиатор. Откручиваем три самореза на его крышке, крепящих его к кузову. Теперь радиатор можно извлекать из корпуса отопителя. Новая деталь устанавливается в обратном порядке.

Но это еще не все. Самостоятельная замена радиатора отопителя без снятия панели ВАЗ-2109 должна заканчиваться тщательной проверкой герметичности соединений. Когда радиатор будет установлен, не спешите прикручивать панель. Залейте охлаждающую жидкость в систему, не забыв закрутить сливную пробку, запустите двигатель и прогрейте его. Переместившись в салон, осмотрите места соединения шлангов и патрубков, а также кран отопителя. Если течи нет, можно собирать панель.

Кстати, так можно отремонтировать не только ВАЗ-2109. Замена радиатора печки своими руками аналогичным способом может быть осуществлена на всех «Самарах», независимо от высоты панели.
