Самостоятельная замена сцепления на ваз 2109 своими руками

Порядок операций

Для выполнения ремонтных работ автомобиль нужно установить на смотровую яму, поставить его на «ручник», отсоединить минусовую клемму для обесточивания бортовой сети, снять брызговик мотора. Теперь можно приступить к разборке:

Установить домкрат, который будет временно заменять переднюю пару колес. На них нужно открутить гайки, снять шасси и отложить их в сторону.
Чтобы вывести контактную деталь шаровой опоры из ступицы, нужно выкрутить болты.
Вместо 2 верхних обычных болтов нужно установить крепежи ГБЦ.

Теперь можно снять стартер, он крепится на трех гайках, которые нужно выкрутить.

На этом этапе необходимо установить домкрат под двигатель. После этого открепляется боковая опора мотора.

После этого можно отсоединить заднюю опору мотора и открутить кулису КПП переключения передач.

Со сцепления необходимо демонтировать защитный кожух.

Коробка крепится несколькими болтами, сначала нужно отвернуть передний.
Теперь доступна трансмиссия, сначала откручивается задняя гайка. Со стороны левого крыла расположены болты коробки передач, их нужно выкрутить до упора и снять КПП

Важно проследить, чтобы концевик узла лег на рычажную растяжку. Так образуется щель, которая позволит снять сцепление

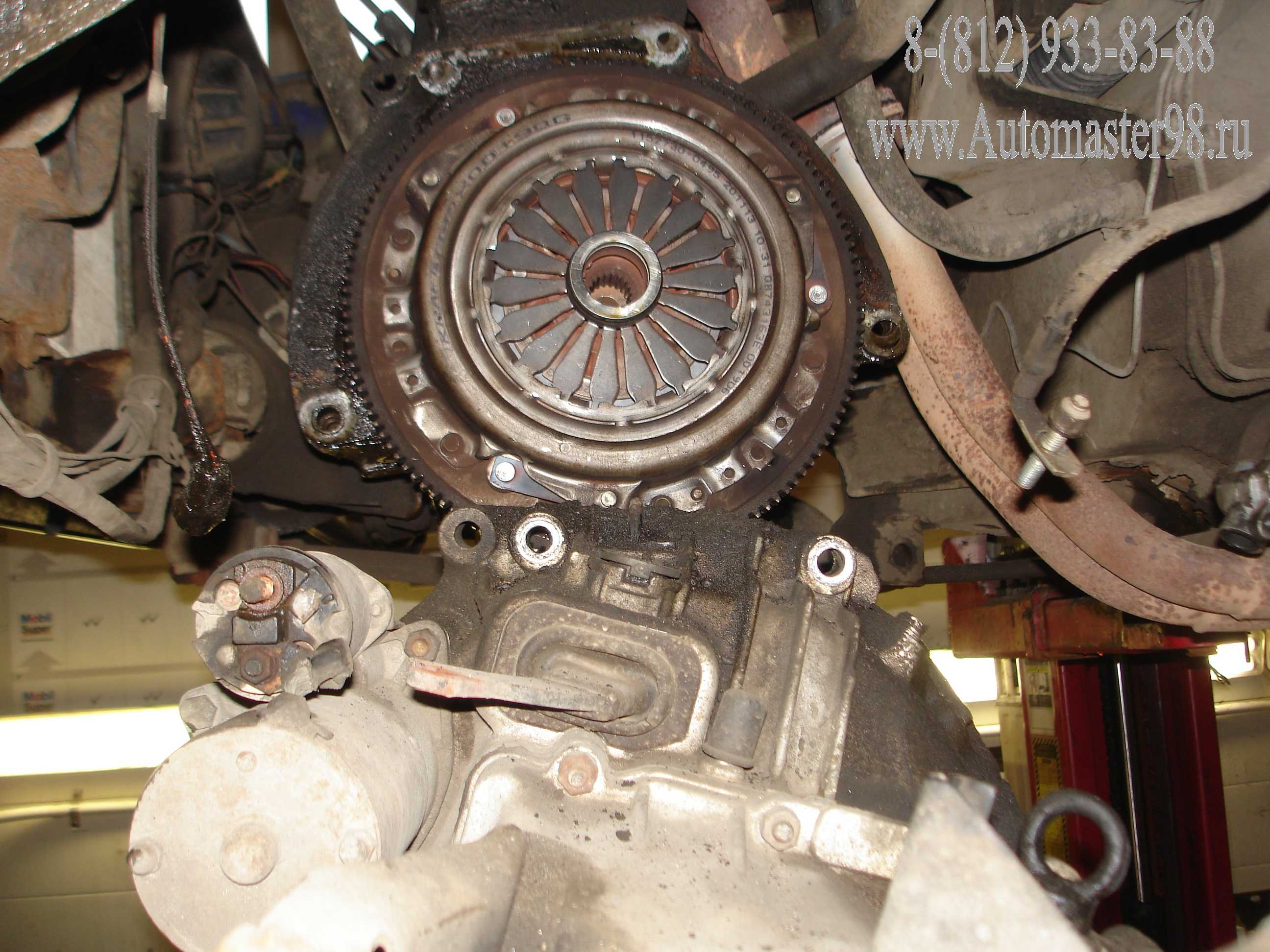

IMG9Разборка завершена. На этом этапе остается направляющая для сцепления. Ее нужно тщательно смазать. После этого на направляющую можно надеть выжимной подшипник.

Последующие операции выполняются в порядке обратном вышеописанным действиям. Важно! Выполняя работы не нужно спешить. Все операции выполняются последовательно и спокойно. Проследите, чтобы после сборки не осталось «лишних» запчастей.

Как выполняется замена сцепления ВАЗ 21099, смотрите на этом видео:

Проводим замену

Инструменты

Начальный этап ремонтных работ по замене ДС заключается в подготовке всех инструментов, которые понадобятся в процессе. Речь идет о:

наборе гаечных ключей — понадобятся как торцевые, так и накидные;
новый ДС для ВАЗ 2109;
зубило;
домкрат;
несколько кирпичей;
рулетка или линейка.

Здесь же следует отметить, что в общей сложности замена элемента занимает в среднем около 4 часов, если все действия выполняются правильно. Поэтому запаситесь терпением. Для более подробного описания мы также приготовили для вас видео, которое вы сможете посмотреть в конце статьи.

Набор торцевых и накидных гаечных ключей Новый ДС в упаковке вместе с подшипником Зубило на тот случай, если ключом не получится открутить гайку Домкрат для проведения работ Кирпичи понадобятся в качестве опор Рулетка для замера свободного хода педали

Пошаговая инструкция

Заехав на яму или эстакаду, поставьте ваш автомобиль на стояночный тормоз.
Откройте капот и отключите аккумуляторную батарею.
Далее, вам необходимо снять брызговик двигателя с левой стороны.
Возьмите гаечный ключ и открутите ступичные винты с обоих передних колес. При необходимости воспользуйтесь зубилом.
Теперь нужно поддомкратить передние колеса и открутить их, подставив кирпичи в качестве опор.
Далее, открутите два верхних винта крепления КПП.
После этого необходимо демонтировать стартер. Возьмите гаечный ключ и отвинтите три соответствующих гайки.
Когда стартер демонтирован, нужно подставить домкрат под силовой агрегат, в который входит мотор, сцепление и КПП, и отвинтить боковую опору мотора.
При помощи гаечных ключей отвинтите кулису переключения скоростей и заднюю опору агрегата.
Теперь нужно демонтировать защитный кожух сцепления при помощи гаечного ключа.
Когда кожух снят, можно открутить передний болт крепления КПП. Отвинтите также заднюю гайку.
Когда болты откручены, можно снять коробку передач по верхним болтам до упора.
Коробка будет висеть на проводах, а ее концевик ляжет на растяжку рычага. Таким образом появится щель, через которую нужно снять механизм сцепления.
Смажьте направляющую моторным маслом и установите выжимной подшипник.
Затем снимите старый ДС и установите на его место новый.
Коробку передач можно одеть на направляющие, после чего закрутить два нижних винта. Далее, вращая коленчатый вал, равномерно закрутите все болты корзины сцепления.

1. Два болта крепления коробки передач — их нужно открутить 2. Демонтаж стартера ВАЗ 2109 3. Кожух сцепления ВАЗ 2109 — нужно открутить гайки, на которых он держится 4. Передний болт крепления коробки передач — откручиваем при помощи гаечного ключа 5. Демонтаж механизма через образовавшуюся в результате сдвига КПП щель 6. Выжимной подшипник в месте установки, смазываем направляющую 7. Так выглядят ведущий и ведомый диски механизма в разборе 8. Установка механизма с новым диском обратно 9. Закручивание нижних болтов коробки передач

На этом процесс замены ДС можно считать завершенным. Соберите все в обратной последовательности. После смены элемента необходимо произвести регулировку педали сцепления.

Утопите педаль в пол, подставив рядом рулетку, которую также необходимо упереть в пол одним концом. Когда педаль находится в крайнем нижнем положении, необходимо зафиксировать это значение, отметив расстояние по центру подушки педали.
Далее, педаль можно отпустить, но необходимо сделать еще одну отметку, когда она находится в крайнем верхнем положении. Запомните это расстояние.
Теперь посчитайте величину свободного хода — если она больше или меньше отрезка в 125 — 135 мм, а после замены ДС это так и будет, то его нужно отрегулировать. Сам процесс регулирования подразумевает изменение длины оболочки тросика.
Откройте капот и найдите конец тросика педали. Он виден хорошо, поэтому его поиск не займет много времени. При помощи гаечного ключа ослабьте фиксирующую гайку, крепящую тросик к рычагу, а вторую гайку затяните. Делайте это до тех пор, пока свободный ход педали будет в диапазоне от 125 до 135 мм.

Замер расстояния хода линейкой от педали до пола Замер расстояния хода при выжатой педали Регулировка привода сцепления гаечными ключами под капотом

Если у вас возникли какие-либо вопросы, касательно процесса, предлагаем вам ознакомиться с видео.

>Видео от Валерия Ушина «Как заменить ДС на автомобиле ВАЗ 2109?»

В этом видео автор наглядно показывает, как заменить ДС в автомобиле ВАЗ 2109.

Как поменять сцепление ВАЗ 2110

Иметь в собственном гараже иномарку очень престижно и круто, однако и сегодня сотни тысяч водителей являются владельцами автомобилей отечественного производства. Они, во-первых, значительно дешевле стоят по сравнению с иностранными автомобилями, а во-вторых, экономичны в эксплуатации и ремонте. Кроме того, авторынки просто переполнены разнообразными запчастями и комплектующими ко всем моделям ВАЗ, как новыми, так и б/у.

Ремонт автомобиля, какой бы поломка не была, всегда требует вложения средств и усилий. Однако ремонт или замена запчастей собственными руками значительно дешевле и выгоднее. Сцепление — очень важный компонент любой машины, поэтому если есть подозрения на неисправность именно этой детали, нужно немедленно проводить ее замену.

Замена сцепления ВАЗ 2110 происходит следующим образом. Прежде всего, необходимо подыскать эстакаду или яму, или еще лучше подъемник.

Отсутствие комфортного рабочего места значительно затруднит проведение ремонтных работ и увеличит продолжительность работы.

Можно приподнять перед автомобиля и зафиксировать его на специальных подставках. Обязательно поставить упоры под задние колеса. Только после устройства автомобиля на рабочее место можно переходить к замене сцепления.

Снимаем воздушный фильтр

Необходимо снять с аккумулятора минусовую клемму. Такая необходимость заключается в том, чтобы не допустить короткого замыкания проводки во время проведения ремонтных работ.
Снять корпус воздушного фильтра, чтобы получить доступ к болтам, которыми прикреплена КПП к двигателю.
Снять с передних колес защитные колпаки и открутить закерненные гайки. Можно сделать это с помощью керна или зубила. Также стоит ослабить гайки на левом колесе. Позже его также придется снять.
Приподнять перед машины и поставить под него подставки. Снять переднее колесо (левое).

Снимаем защиту

Затем отверните длинный болт, который фиксирует стабилизатор поперечной устойчивости. Перед этим необходимо снять защиту (при ее наличии).
Очень важный этап — сдвиг КПП. Чтобы она могла свободно перемещаться, нужно снять левый брызговик, освободить левую шаровую опору от болтов, левую стойку отвести в сторону за привод колес.
Отключить от КПП 2 разъема. Справа находится пластина, которая отвечает за крепление реактивной тяги. Свое начало она берет с рычага, который и переключает передачи. Однако прежде чем ее отсоединить, нужно заметить само место для крепления тяги, чтобы потом не было проблем и не пришлось тратить время на подгонку рычага.
После освобождения коробки передач, можно снимать ее крепления к двигателю. Здесь всего 1 гайка и 3 болта.

Откручиваем подушки

Затем нужно открутить заднюю подушку, которая служит для крепления КПП и двигателя, затем сдвинуть коробку. Делать это нужно таким образом, чтобы сильно не опустить двигатель, поэтому лучше подложить под него какие-либо опоры или поддомкратить.
Аналогичные манипуляции нужно проделать с коробкой и уже после этого сдвигать ее на нужное расстояние. Когда все готово, можно приступать к откручиванию корзины сцепления и вынимать выжимной подшипник.
Лучшим вариантом будет замена сцепления целиком, включая и выжимной подшипник.

Заменяем сцепление

В обратном порядке выполняется сборка машины. Таким образом можно самостоятельно произвести замену сцепления у автомобиля ВАЗ 2110. Нужно провести центровку диска, лучше всего воспользоваться специальной оправкой, при ее отсутствии деревянным кругляком подходящей длины и диаметра. При правильной дисковой центровке, затяжке всех болтов крепления, оправка или деревянный кругляк должны легко выниматься.

Как добраться до нужного узла?

Теперь о том, как заменить сцепление правильно. Если хотите добраться до этого узла, вам придется снять коробку передач и несколько деталей дополнительно. Для этого вам обязательно нужен домкрат, смотровая яма либо эстакада. При необходимости можно изготовить и самодельную эстакаду. Без таких приспособлений не обойтись, поскольку для того, чтобы заменить сцепление на ВАЗ, вам придется пролежать почти сутки под своей машиной.

Когда вы сможете нормально работать под машиной, вам придется демонтировать КПП по частям. Это выглядит так:

Отсоедините узел стартера — отключите все контакты, потом открутите три винтовых крепления и снимите устройство.
Далее следует заняться приводом смены передач. Ослабьте хомут, и вытащите устройство.
Отключите трос от спидометра и провода заднего хода.
Дальше вы увидите растяжки к рычагам подвески. Необходимо ослабить их крепления, а потом отвести их в разные стороны.
Снимите шаровые опоры с поворотных рычагов.
Вытащите наконечник ШРУС и сразу заткните его какой-нибудь заглушкой, иначе польется масло.
Демонтируется нижняя часть защиты картера сцепления, там всего 3 болта.
Чтобы двигатель и КПП не упали, под них делают опоры.
Дальше откручивайте оставшиеся опоры, после чего можно аккуратно вытащить узел КПП.

Замена диска сцепления на ВАЗ 2109 (Видео)

На необходимость заменить сцепление указывает поведение автомобиля. Если вы отпустили педаль сцепления, а после этого ВАЗ 2109 начал трястись, ощущается пробуксовка или наблюдаются посторонние шумы, трески, запах гари, то вероятность поломки сцепления очень высока.

Диск сцепы

Характерные поломки

Сцепление может выйти из строя по нескольким причинам:

Износились поверхности фрикционных накладок на ведомом диске сцепления, либо образовались на них дефекты, трещины;
Износились диафрагменные пружины;
Появилась выработка на маховике сцепления;
Износились или поломались лепестки выжимного диска;
Сломался или износился выжимной подшипник.

Для поиска причин отказа в работе сцепления придется его разобрать. Но не стоит пугаться данного процесса. Даже новичкам по силам разобрать и вернуть к работоспособности узел, если изучить инструкцию, конструкцию, посмотреть наглядные видео.

Ведомый диск сцепы

Выбор сцепления

Выбирая комплект сцепления, следует ориентировать не только на доступный бюджет. Сэкономив или купив подделку, вы рискуете получить еще больше проблем в будущем.

Комплект Valeo

Сегодня можно выделить несколько основных производителей, сцепления которых следует покупать для ВАЗ 2109.

Производитель

Особенности

Это стоковое сцепление, которым оснащается автомобиль ВАЗ 2109 еще с завода. Если на дисках присутствует лазерная маркировка, перед вами точно не подделка. Плюс фирма позволяет отправить СМС, указав в нем код идентификации. Если это подделка, вам в ответ пришлют соответствующее уведомление. Неплохое качество, но ничего особенного про них сказать нельзя

Французский производитель, которого активно подделывают на отечественном рынке

Чтобы уличить обман, обратите внимание на стоимость и качество комплектующих. Хотя бренд из Франции, сцепы Валео могут быть произведены в Италии, Испании, Южной Корее

Хорошие по качеству компоненты, обеспечивающие плавный, легкий ход. Отлично подойдет женщинам-водителям. Если грамотно эксплуатировать сцепление, его хватит примерно на 150 тысяч километров пробега. Маховик чуть ли не вечный, а дискам не страшен перегрев в допустимых рамках

Немецкая фирма, которая отлично зарекомендовала себя на родине, а также заслужила массу хвалебных отзывов среди российских автомобилистов. Отлично гасят вибрации, а в комплекте у настоящих сцеплений Luk обязательно присутствует элемент гашения колебаний нажимного и ведомого диска

Встретить отрицательные отзывы о сцепах Крафт можно разве что от конкурентов. Внушительная часть комплектов под брендом Крафт, представленных в России, выпущены в Турции, но по немецкой лицензии. В комплект входит мягкий выжимной подшипник, который отлично ведет себя даже в условиях интенсивной эксплуатации. Маховик очень долговечный. В среднем сцепа выдерживает 150 тысяч километров пробега. Но если не щадить сцепление, то срок существенно сократится

Комплект Kraft

Ремонтные работы

Если вы решили сделать все своими руками, придерживайтесь следующей последовательности действий.

Заедьте на эстакаду или яму. Так вам будет наиболее удобно работать.
Поднимите передок автомобиля с помощью надежного домкрата и зафиксируйте надежно девятку.
Снимите колеса.
Отключите масса с картера сцепления и трос сцепления. Далее вам придется снять коробку передач.
Для этого снимите стартер путем отключения проводов, клемм и откручивания трех крепежных гаек.
Отключите трос спидометра и провод заднего хода.
Снимите крепления растяжек к рычагам подвески и разведите их по сторонам.
Отсоедините шаровые опоры от поворотных рычагов. Чтобы сделать это, нужно извлечь шплинт, открутить гайку, выбить палец опоры. Затем выкручиваются две гайки и отсоединяют шарнир.
Монтировкой выдавите наконечник внутреннего ШРУСа. Образовавшееся в коробке отверстие обязательно заглушите подручными средствами, иначе из коробки передач начнет выливаться масло.
Снимите нижнюю защиту картера сцепы. Тут ее держат только 3 болта.
Сделайте опоры из брусков, кирпичей для коробки и двигателя.
Снимите задние опоры.
Открутите оставшиеся крепежи, стяните в горизонтальном направлении коробку передач. Будьте осторожными, чтобы не деформировать первичным валом лепестки нажимной пружины.

Ремонтируем самостоятельно (ВАЗ-классика)

Замену ДС и КС на заднеприводном ВАЗ осуществляем следующим образом:

размещаем автомобиль на автоподъемнике или яме;
глушим мотор, ставим машину на нейтральную передачу;
снимаем чехол крепления рычага КПП (отворачиваем винты);
демонтируем только верхнюю часть рычага КПП, полностью его вынимать нет необходимости (разъединяем в месте, отмеченном стрелкой на рисунке);
откручиваем болты карданного вала, демонтируем сам вал (делаем отметки на кардане и редукторе заднего моста – это нужно для того, чтобы закрепить вал по этим же меткам при установке во избежание лишних вибраций);
отсоединяем от КПП трос спидометра, также и РЦС;
отворачиваем все крепления КПП (в том числе и траверс), снимаем коробку передач;
откручиваем шесть болтиков крепления корзины, снимаем детали;
ставим на место новые детали, собираем все назад.

Устанавливая новые запчасти, следует отцентровать диск, иначе МКПП на место не встанет. В качестве центра используется заводская оправка или старая «первичка» от «классической» коробки передач.

Конструкция

Сцепление расположено между коробкой и двигателем и прикручено болтами к маховику. Чтобы его снять, надо отсоединить коробку от двигателя. Сложного ничего нет, но коробка довольно тяжёлая, поэтому лучше снимать коробку вдвоём. Для удобства можно воспользоваться подъёмником, ямой в гараже, эстакадой, но можно произвести ремонт и просто на земле, потребуется лишь домкрат, чтобы снять колёса.

На рисунке изображено:

Кронштейн троса привода сцепления
Щуп уровня масла
Кожух коробки для крепления к двигателю
Шток и вилка для нажатия на выжимной подшипник
Первичный вал
Выжимной подшипник
Сальник вала привода колёс, за ним расположен дифференциал, с которым стыкуются привод.
Механизм переключения передач с защитным чехлом
Боковая подушка
Привод спидометра

И чтобы снять коробку, понадобится всё это отсоединить. Причём, это можно сделать несколькими способами. К примеру, коробку можно полностью не снимать, а лишь отодвинуть от двигателя, чтобы обеспечить достаточно пространства для доступа к сцеплению. Приводы колёс можно отсоединить от коробки, а можно снять коробку вместе с приводами, открутив их от колёс. В этом случае с коробки не надо будет сливать масло, так как приводы будут закрывать свои посадочные отверстия.

Из чего состоит привод сцепления

Из-за абсолютно разных принципов работы механического и гидравлического привода, они состоят из различных элементов.

Механический привод состоит из следующих деталей:

Педаль сцепления, которая установлена в кабине автомобиля.
Трос привода. Именно благодаря этому связующему звену происходит передача движения от педали к механизму включения сцепления, а именно к вилке переключения.
Механизм регулирования хода педали сцепления.
Рычажная передача.

Регулировка привода сцепления производится при помощи специального механизма, который ограничивает ход педали. Регулировка происходит с учетом износа фрикционных дисков сцепления в процессе эксплуатации автомобиля.

Гидравлический тип привода состоит из следующих элементов:

Педаль сцепления.
Главный исполнительный цилиндр.
Емкость для хранения рабочей жидкости.
Рабочий цилиндр.
Система трубопроводов.

Устройство привода сцепления работающего при помощи гидравлики основано на использовании рабочей жидкости и двух цилиндров. При нажатии педали главный исполнительный цилиндр, состоящий из корпуса, штока и поршня, толкает жидкость по трубкам к рабочему цилиндру, где под действием давления перемещается поршень со штоком, и, в свою очередь, поворачивает вилку переключения сцепления.

Электрогидравлическая система очень схожа с обычным гидравлическим приводом. Исключением является только то, что цилиндр приводится в действие за счет подачи команды от компьютера автомобиля и работы специального сжимающего механизма.

Симптомы неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Потому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак поломки	Особенности
Нажатие педали сцепления становится тугим	Изначально это доставляет только определенный дискомфорт, поскольку приходится прикладывать большее усилие для переключения передач. Но игнорировать такое явление не стоит. Необходимо заменить подшип
С трудом включается первая и задняя передача	Это говорит о том, что ресурс подшипника постепенно заканчивается, и вам срочно следует предпринять ответные действия. Если этого не сделать, вскоре вы не сможете включить ни одну из передач на вашей КПП
Автомобиль не тянет	Наблюдается потеря эффективности, работоспособности коробки. Следовательно, не удается правильно, быстро переключить передачи. Отсюда усложняются манёвры, обгоны и банальный набор скорости
Автомобиль буксует	Это происходит сначала изредка, а потому чуть ли не при каждом переключении передач. Этот симптом явно свидетельствует о том, что машину пора отправлять на СТО или в гараж для ремонта

Старый и новый ВП

Если своевременно не заменить выжимной подшипник, в скором времени КПП откажет, сцепление не будет работать и это приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением как износ выжимного подшипника сцепления, то вы наверняка часто ездите на собственном ВАЗ 2109. Именно время и множество пройденных километров приводят к подобным поломкам.

Если вовремя не заменить подшип, это обернется следующими последствиями:

Любая последующая поездка может оказаться последней для автомобиля;
Диск сцепления перегреется, что приведет к разрушению накладки;
Помимо замены подшипника, придется заменить и полностью диск сцепления;
Не редко выходит из строя сцепление. Если вы слышите непонятный шум, идущий от системы сцепления, значит с ним беда.

Замена троса сцепления ВАЗ

Авто вазовского производства бывают как переднеприводными, так и заднеприводными, также у них есть различный привод сцепления. Если у всех автомашин ВАЗ-классика привод гидравлический, то у многих переднеприводных авто (2108-2115) выжимом управляет механика, и элементом управления является трос. Как и все детали, трос сцепления (ТС) со временем изнашивается, поэтому периодически нуждается в замене. Причинами выхода из строя ТС являются:

заедание самого троса в «рубашке»;
обрыв остальных нитей ТС;
обрыв самого троса.

Если сам ТС целый, но сцепление стало туго выжиматься, можно попробовать смазать трос. В качестве смазывающего состава подойдет литол или другая консистентная смазка, но следует учесть, что это временная мера, и все равно нужно готовиться к замене троса сцепления ВАЗ. Меняем ТС на «Жигулях» 2108-2115 очень просто:

один его конец отсоединяем от педали;
разворачиваем гайки крепления троса на кронштейне КПП (на рисунке 1 и 2);
отсоединяем ТС от вилки на коробке передач.

Замена сцепления на ВАЗ 2110 своими руками (видео) — Самостоятельный ремонт авто

Процедура замены сцепления на автомобиле ВАЗ 2110 не является особо сложной, в большинстве случаев владелец автомобиля может выполнить замену самостоятельно, не прибегая к услугам автосервиса. Основными признаками проблем в работе сцепления являются:

специфические звуки при движении автомобиля;
проблемы с переключением передач, заставляющие водителя выжимать педаль сцепления до упора;
появление пробуксовок и рывков;
пропадание сцепления во время обгона.

При появлении какого-либо из этих признаков требуется вмешательство в работу механизма.

В случае если сцепление перестало работать во время пути, и ехать нужно не далеко, можно временно решить проблему и добраться до гаража или пункта назначения. Для этого нужно вставить гаечный ключ между пластмассовым поводком троса сцепления и его вилкой.

Порядок выполнения демонтажа коробки переключения передач

В большинстве случаев для того чтобы заменить трос сцепления требуется снятие КПП. Выполнять данную работу лучше с помощником, при этом потребуется наличие смотровой ямы и подъемника или эстакады. При их отсутствии задача заметно усложняется, для проведения работы необходимо будет приподнять и поставить на подставки переднюю часть автомобиля, а под задние колеса подложить упоры. После установки машины на место ремонта, можно начинать демонтаж. Последовательность работ при снятии КПП должна быть следующей:

демонтируются АКБ и воздушный фильтр с ДМРВ; снимается стартер, и откручиваются верхние болты крепления КПП; отключается датчик скорости и снимается крепление жгута электропроводов; машина приподнимается и ослабляется гайка привода с правой стороны, откручивать гайку полностью не следует; гайка, расположенная с левой стороны, откручивается полностью; демонтируются 2 болта рычага подвески, шаровая опора и сам рычаг; снимается брызговик, защищающий двигатель снизу, и выключается фишка выключателя заднего движения; с коробки передач откручивается реактивная тяга и снимается нижняя крышка картера сцепления; ослабляется гайка хомута кулисной тяги и отсоединяется привод управления коробки переключения передач; откручиваются расположенные внизу гайка и болт, прикрепляющие КПП к двигателю; очень осторожно, чтобы не сломать поддон, под двигатель ставится домкрат, и коробка передач откручивается от подушки; двигатель опускается при помощи домкрата и снимается коробка переключения передач

Последовательность ремонта сцепления ВАЗ 2110

Прежде всего, выкручиваются болты, сцепляющие корзину, и проводится визуальный осмотр механизма. В случае если лепестки корзины и тросик сцепления окажутся существенно изношенными, их следует заменить. Если выяснится, что замене подлежат диск или корзина сцепления, то для выполнения работы дополнительно понадобится оправка или первичный вал коробки. Диск с оправкой нужно вставить в маховик и установить корзину или весь узел сразу. Болты крепления следует закручивать по кругу, произведя несколько оборотов маховика. После этого смазывается вал и устанавливается выжимной подшипник. Следует иметь в виду, что если при выходе из строя сцепления произошло смещение диска, то установить назад коробку передач уже будет невозможно.

Сборка автомобиля

После проведения ремонтных работ или замены сцепления нужно произвести установку коробки передач в обратном порядке. Монтаж КПП лучше проводить, установив автомобиль над смотровой ямой. Машину следует опустить максимально низко, а домкрат завести под двигатель. В первую очередь вставляется левый привод, он наживляется гайкой, а под коробкой передач размещается рычаг в виде доски, уложенной на двойной кирпич. При помощи рычага коробка поднимается и КПП устанавливается на свое место. Далее выполняется последующая сборка, регулируется сцепление и кулиса.

Таким образом, замена сцепления не является сложной процедурой, однако при ее проведении следует соблюдать правила безопасности. Автомобиль должен быть надежно зафиксирован, чтобы исключить его падение во время сборки и разборки. При возникновении неполадок рекомендуется поменять всю конструкцию сцепления в сборе, включая выжимной подшипник.

Ниже вы можете посмотреть видео о том, как самостоятельно заменить сцепление на ВАЗ 2110.

https://youtube.com/watch?v=7mCb1_NePCc

Резюмируем

Если проверка показала, что свободный ход – нормален, но вы сомневаетесь в своей компетенции по регулировке узла, обратитесь в СТО. Неправильные установки могут стать причиной быстрого выхода из строя сцепления. Если вы хотите самостоятельно довести работы до конца, нужную информацию вы можете найти на сайте производителя ТС или в его сервисной книге

Важно выполнять работы своевременно, чтобы не попасть в неприятную ситуацию в дороге. Следите за ресурсом деталей сцепления, например, срок службы ведомого диска составляет 100 тысяч километров

Но, если у автомобилиста агрессивная манера вождения, он может снизиться в 2-3 раза.

Признаки и причины неисправности сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение:

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Чаще всего, причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля.Например, если машина «села» в снегу, а вы продолжаете усиленно газовать, или очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления. Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо снимать коробку передач. Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.

Для работы будет необходимо следующие:

ключи на 8, 10, 13, 17 мм;
динамометрический ключ, торцовая головка на 8 мм;
домкрат;
ёмкость для слива масла;
смотровая яма или подъёмник.
отвёртка плоская, молоток.

При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины сцепления, чтобы не повредить их.

https://youtube.com/watch?v=%250Ahttps%3A

https://youtube.com/watch?v=QGYnn0ZC2eg

Признаки и причины неисправности сцепления

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Для работы будет необходимо следующие:

ключи на 8, 10, 13, 17 мм;
динамометрический ключ, торцовая головка на 8 мм;
домкрат;
ёмкость для слива масла;
смотровая яма или подъёмник.
отвёртка плоская, молоток.

Как устранить проблему

Для решения поломки выполним следующие действия:

в моторном отсеке, в кронштейн, расположенный на картере коробки передач, встроена оболочка троса привода, на которой и располагаются гайки, регулирующие сцепление. Всё это дело находим;
нашли гайки и делаем следующее – берём уже приготовленные ключи на 17 и беремся за обе гайки этими ключами;
ослабляем ту что у резиновой обмотки (вне кронштейна), далее нужно крутить вторую гайку (в кронштейне), крутить её нужно по часовой стрелке, чтобы педаль опускалась к полу или против часовой, чтобы поднималась от пола. В моём случае я крутил по часовой, по первому результату у меня было 25 см, нужно было опустить педаль к полу;
для проверки результата подтягиваем контролирующую гайку (вне кронштейна), пару раз нажимаем на педаль, измеряем результат, если педаль снова не на месте, то повторяем регулировку, до получения нужного результата. Когда нужный результат достигнут, затягиваем все гайки и на всякий случай ещё раз проверяем педаль (нажимаем несколько раз).

Готово! Не сложно, правда? Думаю с таким ремонтом справиться любой автовладелец.
