Схема и расположение блока предохранителей ваз-2110, ваз-2111 и ваз-2112

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

• оплавился жгут проводов над выхлопным коллектором;
• повреждены или оплавились провода под ковролином;
• межвитковое замыкание в электродвигателе насоса;
• повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Блок предохранителей автомобиля ВАЗ 2110: ликбез для начинающих

Часто причиной неработающих узлов автомобиля является перегоревшее реле или предохранитель. Для восстановления работоспособности нужно найти блок предохранителей ВАЗ 2110 и выполнить замену сгоревших элементов. Статья предоставляет такую информацию: какие предохранители за что отвечают, их расположение, описание, приводится инструкция по замене.

Основной монтажный БП ВАЗ 2110 инжектор 8 клапанов, как и других ВАЗовских «Десяток», расположен чуть ниже рулевого колеса, слева. В нем находятся основные предохранители и реле. Для удобного доступа предназначена специальная кнопка, находящаяся рядом с регулятором фар. При ее нажатии блок опускается вниз. Два дополнительных БП находятся в центре и справа консоли за доской приборов.

Сверху блока реле комплектацией могут быть предусмотрены предохранители, отвечающие за включение дополнительных устройств и приборов в электросеть.

Каждый элемент блока защищает определенные устройства автомобиля от повреждения по причине нестабильной работы бортовой сети.

Электрическая схема соединений

Цвет и номера штекеров проводов

В основном БП находятся реле, каждое имеет свое назначение:

• К1 – контролирует исправность лампочек, установленных на авто;
• К2 – отвечает за работоспособность дворников ветрового стекла;
• K3 – контролирует работу аварийки и повторителя;
• К4 и К5 – реле для двигателя с инжектором, отвечающие за включение в передних фарах ближнего и дальнего освещенния;
• К6 – запасное реле для замены перегоревших;
• К7 – контролирует обогрев стекла сзади.

Под аббревиатурой F1-F20 в схемах обозначаются предохранители. Они защищают электроцепь транспортного средства. Каждый элемент рассчитан на конкретное значение силы тока. Это нужно учитывать при покупке новых элементов. Вышедший из строя элемент заменяется новым или резервным (автор видео — IZO)))LENTA).

Никогда нельзя устанавливать перемычку вместо плавкого предохранителя, это может негативно сказаться на работе связанного с ним устройства и даже вывести его из рабочего состояния.

В таблице указано назначение плавких элементов:

Предохранитель, обозначение (сила тока, А)	Защищаемый участок цепи
F1 (5)	Лампы освещения приборной панели, фонаря номера, габаритного огня, багажника
F2 (7,5)	Лампа ближнего света в левой передней блок-фаре
F3 (10)	Лампа дальнего света в левой передней блок-фаре
F4 (10)	Правая противотуманка
F5 (30)	Электромоторчики подъемников для стекла
F6 (15)	Переносная лампа
F7 (20)	Сигналка. Электромотор вентилятора охлаждающей системы.
F8 (20)	Обогрев заднего стекла
F9 (20)	Стеклоочистители ветрового стекла и омыватели фар. Рециркуляционный клапан.
F10 (20)	Резервный элемент
F11(5)	Габаритный свет справа
F12 (10)	Лампочка ближнего света в фаре с правой стороны
F13 (10)	Лампочка дальнего света в фаре с правой стороны, контролька включения лампочки
F14 (10)	Левая противотуманка
F15 (20)	Блокирование замка багажного отделения, обогрев водительского и пассажирских сидений
F16 (10)	Контролирует аварийную сигнализацию и поворотники
F17 (7,5)	Лампы подсветки индивидуальной, освещения салона и др. Регулировка маршрутного компьютера, часов
F18 (25)	Прикуриватель, подает ток на контроллеры отопительной системы, освещение бардачка
F19 (10)	Контроль исправности габаритов, ламп стопов, заднего хода, обмотки катушки возбуждения генератора, блокировки замка дверей, комбинации приборов
F20 (75)	Задние противотуманки

Чтобы добраться до дополнительного блока, расположенного по центру приборной панели, с правой стороны нужно открутить шурупы на панели и демонтировать пластиковую защитную крышку. В нем находится 6 реле-предохранителей с одинаковой силой тока – 15А.

Элементы дополнительного БП отвечают за

• 1 — контроллер системы зажигания;
• 2 — ДМРВ, регулятор кислорода, измеритель скорости транспортного средства;
• 3 — подачу горючего в насос, форсунки;
• 4 — вентилятор охлаждающий силовой агрегат;
• 5 — бензонасос;
• 6 — систему зажигания.

Существует еще третья панель предохранителей на ВАЗ 2110. На ней находится три реле. Одно связано с контролем работы иммобилайзера. Второе служит для обеспечения работоспособности дополнительного освещения, например, в нем может находиться предохранитель противотуманок, если он отсутствует в основном блоке. Третье — реле центрального замка.

Инструменты и материалы

Для проведения операции потребуется набор инструментов, новый БП и знания, где расположен старый. Цена нового блока предохранителей позволяет приобрести БП и установить его самостоятельно.

Что такое реле стартера ВАЗ 2110?

Многие автолюбители в разговоре о реле стартера путают его с втягивающим реле, которое непосредственно установлено на стартере. В действительности, суть их работы абсолютно разная. Втягивающее – это электромагнит, который при включении зажигания выбрасывает шестерню бендикса к венцу маховика. После запуска двигателя это же реле обеспечивает возвращение шестерни в исходное положение. Работа втягивающего позволяет существенно снизить износ стартера, тем самым увеличивая срок его эксплуатации.

Что касается реле стартера – то это совершенно иной элемент, с другим назначением и конструкцией. Данное реле является частью цепи питания стартера. Его задача, в зависимости от количества оборотов коленвала размыкать и замыкать электрическую цепь.

Принцип действия

В момент поворота ключа в зажигании для включения стартера, изначально активизируется контроллер от которого питание поступает на реле. Получая импульс, оно включается и передает напряжение на сам стартер. Осуществляется выброс бендикса и вращение маховика. Все это возможно при условии, если количество оборотов коленвала не превышает 500 об/м. В ситуации, когда на протяжении 20 секунд число оборотов не превысило показатель в 500, реле стартера автоматически размыкает электрическую цепь, тем самым выключая стартер.

В случае, когда за отведенные 20 секунд обороты стали выше 500 в минуту – двигатель запустился, то реле размыкается и отключает стартер автоматически. Данный алгоритм не позволяет случайно включить стартер на уже работающем двигателе.

Назначение реле стартера

С установкой этого элемента в ВАЗ 2110, специалистам удалось повысить надежность автомобиля и срок его эксплуатации. Наличие реле позволило решить следующие задачи:

• Снижение нагрузки на контактную группу замка зажигания. В случае поломки первым выйдет из строя именно реле, которое дешевле и проще менять, чем замок.
• Предотвращение случайного включения стартера на уже работающем двигателе.
• При случайном залипании контактов в замке зажигания, реле автоматически выключит систему через 20 секунд или после запуска двигателя.
• Увеличение срока эксплуатации контактной группы замка и самого стартера.

Некоторые владельцы «Жигулей» устанавливают данный прибор на автомобили, где он не был предусмотрен изначально производителем.

Можно ли ставить перемычки

Когда водитель обнаруживает сгоревший плавкий
предохранитель, то для восстановления питания через модуль некоторые
устанавливают «жучки». Это отрезок очищенной проволоки произвольного
размера, намотанный на обе ножки предохранителя. Такая хитрость позволит
восстановить схему питания предохранителей ВАЗ 2101, но это опасно.

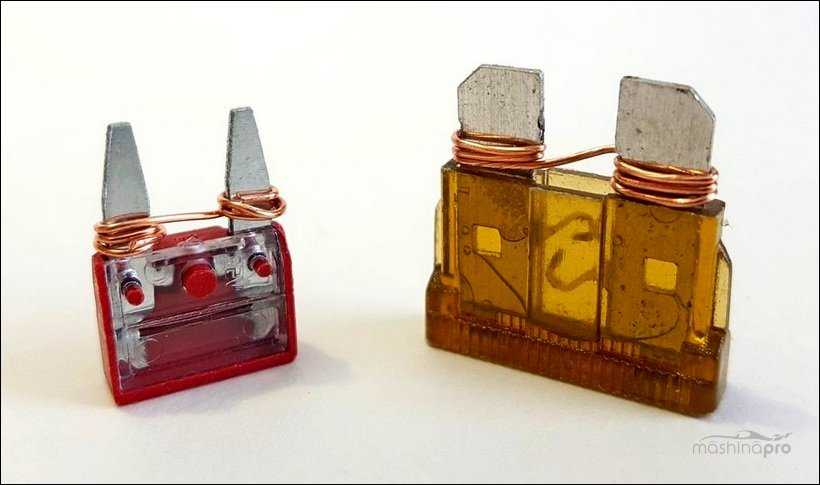

Жучки на предохранителях
Пример самодельных»жучков» — так
делать нельзя

Если плавкий элемент сгорел из-за короткого
замыкания, то проблема осталась в электросхеме. Проводник «жучка»
гораздо большего сечения выдержит 20, 30 или 50 А и не расплавится, поэтому ток
с повышенной силой пойдет дальше по цепи и испортит последующее оборудование.
Так можно спалить катушку вентилятора, бензонасоса, электростеклоподъемников и
даже ЭБУ. Ремонт обойдется дорого.

Каждый
водитель ВАЗ должен возить с собой набор предохранителей всех номиналов по
току, чтобы в случае сгорания расходного элемента заменить его на новый с
аналогичными характеристиками.

Если проблема часто повторяется, нужна
диагностика электрики. Специалист знает электрическую схему и проследит причину
частого перегорания перемычки.

За что отвечает второй комплект блока предохранителей?

Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.

В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:

• Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
• По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
• Устанавливаете новый предохранитель, используя резервный образец.

Схема с обозначениями второго комплекта предохранителей в блоке

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше – для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем – есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора. Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Привет всем.Вчера когда ехал с работы случилась неприятность. Смотрю стрелка температуры двигателя показывает 100градусов и не падает. Ехал с кондером. Проехал минут 20 температура не падает. Пока ждал человека температура упала. Поехал она опять 100 градусов ехал по пробкам пока она не перевалила за 100, я сразу остановил машину и поднял капот. Понял что вентилятор охлаждения не крутится, крутится только вентилятор кондиционера. Хоть что то конечно, но его не хватает в пробках и тем более с включенным кондером. Подождал минут 15 и поехал дальше благо пробок больше не было. По пути заехал в лада деталь и купил реле на всякий случай. Приехал домой, как раз приехал братан и начали разбираться в чем проблема.Во первых долго искал картинку где находится реле включения вентилятора охлаждения на калине.Нашел вот фото.

Короче говоря это 3-е реле. Чтобы добраться к нему снимаете пластиковый кожух со стороны пассажира.Там один шуруп открутить. Затем надо ключем на 10 открутить планку с релюхами. Там одну гаечку открутить и вынуть планку из под панели. Замена реле не помогла. Стали разбиратся дальше. Оказалось что подгорели контакты на разъеме который подключается в вентилятор. Подогнули контакты и все работает. Думаю надо заменить будет этот разъем на новый.

Источник

Распиновка предохранителей на ВАЗ-2110

Расположение и назначение плавких вставок унифицировано для всех автомобилей «десятого» семейства. Производитель использовал перемычки ножевого типа с пластиковым корпусом и окном для визуального контроля целостности. Металлическая проволока при прохождении тока с повышенной силой плавится, размыкая цепь.

Предохранитель прикуривателя

Перемычка прикуривателя рассчитана на максимальную силу тока 25 А и располагается в основной коробке под переключателем света. Вставка дополнительно защищает линию питания лампочки подсветки перчаточного ящика и контроллер печки (на части машин предусматривалось автоматическое поддержание температуры подогрева воздуха).

Расположение предохранителя, отвечающего за салонный прикуриватель.

Предохранитель бензонасоса

На автомобилях с системой распределенного впрыска используется электрическая помпа, расположенная внутри топливного бака. Для защиты линии питания бензонасоса установлена перемычка на 15 А, расположенная под щитком на центральной консоли. При выходе из строя вставки обесточивается система электроснабжения помпы и форсунок, запуск двигателя становится невозможным.

Перемычка, отвечающая за пуск бензонасоса.

Предохранитель вентилятора

Для защиты электрического привода вентилятора охлаждения антифриза используется элемент, рассчитанный на силу тока 20 А. Вставка находится в блоке внутри панели приборов и размыкает линию, к которой подключен звуковой предупредительный сигнал. Реле управления работой вентилятора вынесено в коробку в центральной консоли.

Расположение предохранителя, отвечающего за вентилятор.

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

• Заведите автомобиль, повернув ключ в замке зажигания;
• Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
• Подождите около 20 секунд;
• Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

1. Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
2. Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
3. Перед вами теперь открылся монтажный блок.
4. Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
5. Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
6. Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
7. Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.

 Загрузка …

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Начнем с реле.

Обозначение	За что отвечает
К1	Работа ламп автомобиля
К2	Электростеклоочистители лобового стекла
К3	Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации
К4	Включение ближнего света
К5	Включение дальнего света
К6	Участок для установки дополнительного устройства
К7	Работа обогрева на заднем стекле

Схема предохранителей

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Обозначение	Номинальный ток	За что отвечает
F1	5А	Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека
F2	7,5А	Ближний свет левой фары
F3	10А	Дальний свет левой фары
F4	10А	Правый передний противотуманный фонарь
F5	30А	Электростеклоподъемники дверей
F6	15А	Лампа-переноска, прикуриватель
F7	20А	Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)
F8	20А	Обогрев заднего стекла
F9	20А	Очистители и омыватель лобового стекла
F10	20А	Резервный предохранитель
F11	5А	Правые габариты
F12	7,5А	Ближние лампы в правой фаре
F13	10А	Дальние лампы в правой фаре
F14	10А	Левая противотуманная фара
F15	20А	Подогрев сидений в салоне
F16	10А	Аварийный сигнал, сигналы поворотников
F17	7,5А	Сигнал стоп, подсветка замка зажигания, подсветка салона
F18	25А	Печка салона, подсветка бардачка, прикуриватель
F19	10А	Фонарь заднего хода, контроль работоспособности стоп-сигнала
F20	7,5А	Задние противотуманки

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблока

Плюс этот же блок включает в себя три реле:

• Реле с номером 4 отвечает за электровентилятор;
• Реле с номером пять — это электрический топливный насос;
• Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

• Работу иммобилизатора;
• Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
• За работу управления центрального замка автомобиля.

Расшифровка блока предохранителей и реле

Обозначение предохранителя	Сила тока, А	Оберегаемые линии
F1	5	Лампочки подсветки номерного знака. Свет приборной панели. Контролька габаритов. Свет багажника. Лампочки габаритов левого борта
F2	7.5	Левая фара (ближний свет)
F3	10	Левая фара (дальний свет)
F4	10	Правая передняя противотуманка
F5	30	Электродвигатели стеклоподъемников дверей ВАЗ 2110
F6	15	Переноска
F7	20	Вентилятор охлаждения движка. Сигналка
F8	20	Обогрев заднего стекла. Релюшка обогрева заднего стекла
F9	20	Клапан рециркуляции. Дворник и омыватели ветрового, заднего стекла и фар. Релюшка подогрева заднего стекла
F10	20	Резерв
F11	5	Габариты правого борта
F12	7.5	Правая фара (ближний свет)
F13	10	Правая фара (дальний свет). Контролька включения дальнего света
F14	10	Левая противотуманная фара ВАЗ 2110
F15	20	Подогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийки. Контролька аварийной сигнализации
F17	7.5	Лампочка света салона. Лампочка индивидуальной подсветки. Лампочка подсветки замка зажигания. Стоп-сигнал. Часы (или маршрутный компьютер)
F18	25	Лампочка бордочка. Контроллер печки. Прикуриватель
F19	10	Блокировка замков дверей. Релюшка контроля исправности ламп стоп-сигнала и габаритов. Указатели поворотов с контрольками. Лампочки заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Панель приборов. Часы (или маршрутный компьютер)
F20	7.5	Лампочки задних противотуманок

Основные реле и предохранители

Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

Расположение реле и предохранителей в монтажном блоке

Описание реле:

• К1 – реле контроля исправности ламп;
• К2 – реле очистителя ветрового стекла;
• K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5– реле включения дальнего света фар;
• К6 – дополнительное реле;
• К7 – реле включения обогрева заднего стекла;
• K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.
Для поиска неисправного предохранителя следует пользоваться , защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.

В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис. ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. .

Основной монтажный блок с предохранителями и реле

Схема основного монтажного блока предохранителей и релеОбозначения предохранителей и реле монтажного блокаОткрытая крышка монтажного блокаРасположение монтажного блока в машине

Реле

№ реле.	Артикул	Назначение
К1		реле контроля исправности ламп
К2		реле очистителя ветрового стекла
K3		реле-прерыватель указателей поворота и аварийной сигнализации
К4		реле включения ближнего света фар
К5		реле включения дальнего света фар
К6		дополнительное реле
К7		реле включения обогрева заднего стекла
K8		резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Предохранители

№ пред.	Ампер	Назначение
F1	5 А	Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2	7,5 А	Ближний свет в левой фаре
F3	10 А	Дальний свет в левой фаре
F4	10 А	Правая передняя противотуманная фара
F5	30 А	Стеклоподъемники дверей
F6	15 А	Переносная лампа, прикуриватель
F7	20 А	Вентилятор радиатора, звуковой сигнал
F8	20 А	Обогрев заднего стекла
F9	20 А	Омыватель и очиститель лобового стекла
F10	20 А	Резервый
F11	5 А	Габарит с правой стороны
F12	7,5 А	Ближний свет в правой фаре
F13	10 А	Дальний свет в правой фаре
F14	10 А	Противотуманная фара, левая
F15	20 А	Обогрев сидений
F16	10 А	Аварийный сигнал, поворотники
F17	7,5 А	Стоп сигнал, подсветка замка зажигания, освещение салона
F18	25 А	Прикуриватель, подсветка бардачка, отопитель салона
F19	10 А	Лампа заднего хода, контроль исправности стоп сигнала
F20	7,5 А	Задние противотуманные фары
