Неисправности и замена передних тормозных колодок ваз 2107

Необходимые инструменты

1. Пассатижи, отвертка, молоток
2. Набор ключей на «12», «13», «7». Можно накидные, можно рожковые

Рекомендуется использовать специальный ключ для надевания стяжной пружины. У меня его нет, вместо него пользуюсь пассатижами, что не всегда бывает удобно. В таких случаях часто вспоминаю родственников конструктора по материнской линии – пружина никак не хочет держаться за пассатижи и норовит сорваться.

Поэтому лучше купить такую вещь (она показана на скрине ниже), позаимствовать у соседа по гаражу или сделать самому. На видео, в конце статьи, автослесарь покажет, как без проблем надеть нижнюю пружину при помощи одной отвертки, возьмите на заметку.

Процедура замены задних колодок на ВАЗ 2107

Перед началом работы следует отметить несколько важнейших моментов. Во-первых, ручной тормоз «семёрки» обязательно должен быть опущен. Во-вторых, если водитель решил менять задние колодки, то менять их следует на двух колёсах. Даже если колодки износились только на одном колесе, меняется весь комплект. Если этого не сделать, износ опять будет неравномерным и прослужат такие колодки очень недолго. Теперь об инструментах. Вот что нам потребуется:

• новый комплект задних колодок;
• домкрат;
• две монтировки средних размеров;
• плоскогубцы;
• набор торцевых головок;
• набор рожковых ключей;
• отвёртка.

Последовательность операций

Чтобы добраться до задних колодок, придётся снимать тормозные барабаны.

Выбранное колесо поднимается домкратом и снимается. Под ним находится тормозной барабан, на котором есть две направляющих шпильки с гайками.

Для откручивания гаек на шпильках лучше использовать накидной ключ

Гайки откручиваются ключом на 17. После этого барабан следует потянуть на себя по направляющим шпилькам

Делать это следует крайне осторожно, так как при неаккуратном снятии можно легко повредить резьбу на шпильках.

Снимать барабан нужно очень осторожно, чтобы не повредить резьбу на шпильках

Часто бывает так, что барабан настолько крепко сидит на направляющих, что сдвинуть его вручную не удаётся. В этом случае следует взять два болта на 8, и ввернуть их в противоположные отверстия на тормозном барабане

Вворачивать болты нужно равномерно: два оборота на одном, затем два оборота на другом, и так до полного вворачивания в барабан. Эта операция сдвинет «прикипевший» барабан с направляющих, после чего его можно будет снять руками. Ни в коем случае не следует пытаться сдвинуть барабан с помощью молотка. Это гарантированно приведёт к повреждению резьбы на шпильках.
После снятия барабана доступ к задним колодкам будет открыт. Они тщательно очищаются от грязи с помощью ветоши и осматриваются. Иногда колодки оказываются целыми, а торможение ухудшается из-за того, что поверхность накладок сильно замаслилась. Если ситуация именно такова, а толщина накладок при этом более 2 мм, то менять их не нужно. Вместо этого следует тщательно почистить накладки металлической щёткой. Это повысит их коэффициент трения, и торможение снова станет эффективным.
Если после осмотра было принято решение заменить колодки, то сначала их придётся свести вместе, поскольку без этого снять их не удастся. Пара монтажных лопаток устанавливается так, чтобы они упирались в край заднего щитка тормозного барабана. Затем, используя монтировки в качестве рычагов, следует аккуратно свести колодки. Для этого может потребоваться значительное усилие.

Для сведения тормозных колодок потребуется пара монтировок и большая физическая сила

Вверху колодки соединяются возвратной пружиной. Эта пружина извлекается. Лучше всего её поддеть отвёрткой. Как вариант, можно использовать пассатижи.

Для снятия верхней возвратной пружины можно использовать обычную отвёртку или пассатижи

В середине каждой колодки есть небольшой болт, который тоже следует извлечь. Однако откручивать его не придётся. Для извлечения этот длинный болт достаточно повернуть на девяносто градусов по часовой стрелке.

Чтобы извлечь из колодок центральные болты, эти болты достаточно повернуть на 90 градусов

Теперь одна из колодок аккуратно снимается. Снимая её следует помнить, что внизу есть ещё одна возвратная пружина, соединяющая колодки
Эту пружину необходимо снять.
После снятия первой колодки следует вручную извлечь распорную рейку, расположенную в верхней части тормозного щитка.
Затем, после выкручивания второго длинного болта, снимается вторая колодка.

Снимая первую колодку, важно не забыть отсоединить нижнюю возвратную пружину

Снятые колодки заменяются новыми. После этого производится обратная сборка колодочной системы, установка на место тормозного барабана и заднего колеса.
Установив новые колодки и сняв автомобиль с домкрата, следует обязательно несколько раз нажать на ручной тормоз, чтобы удостовериться в том, что он работает как надо.

Главный тормозной цилиндр

ГТЦ ВАЗовской «копейки» — механизм гидравлического типа, состоящий из двух секций и рассчитанный на функционирование системы с двумя контурами.

Главный тормозной цилиндр создаёт давление жидкости во всей тормозной системе

Если с одним из контуров возникают проблемы, второй хоть и не с такой эффективностью, но обеспечит остановку автомобиля. Монтируется ГТЦ к кронштейну педального узла.

Конструкция ГТЦ ВАЗ 2101: 1 — пробка; 2 — корпус цилиндра; 3 — поршень привода задних тормозов; 4 — шайба; 5 — поршень привода передних тормозов; 6 — уплотнительное кольцо; 7 — стопорные винты; 8 — возвратные пружины поршней; 9 — тарелка пружины; 10 — прижимная пружина уплотнительного кольца; 11 — распорное кольцо; 12 — впускное отверстие; А — компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

Поршни 3 и 5 отвечают за работоспособность разных контуров. Начальное положение поршневых элементов обеспечивают пружины 8, посредством которых поршни прижимаются в винты 7. Гидроцилиндр уплотняется соответствующими манжетами 6. В передней части корпус заглушён пробкой 1.

Основные неполадки ГТЦ — износ манжетных уплотнений, поршня или самого цилиндра. Если резиновые изделия можно поменять на новые из ремкомплекта, то в случае повреждения цилиндра или поршня, устройство придётся полностью заменить. Поскольку изделие расположено под капотом возле главного цилиндра сцепления, то его замена не вызывает каких-либо сложностей.

Замена передних колодок на ВАЗ 2107-2105 своими руками

Передние накладки на ВАЗ 2107 обычно ходят довольно долго, особенно это правило относится к заводским тормозным механизмам. Нередки случаи, когда пара заводских колодок легко выхаживает более 50 000 при умеренной эксплуатации автомобиля — то есть, без постоянных резких торможений. Многие начинающие владельцы ВАЗ 2107 предпочитают обслуживать свои автомобили на станциях технического обслуживания, хотя на самом деле данную процедуру можно сделать максимально быстро самому и с минимальными усилиями. Но прежде хотел бы привести список необходимых инструментов, которые понадобятся для выполнения этого простого ремонта:

1. Крестовая и плоская отвертки
2. Плоскогубцы
3. Молоток

Порядок замены передних колодок тормозного механизма переднего колеса на ВАЗ 2107-2105

Сначала представлю свою специально подготовленную видео инструкцию, а уж потом опишу весь процесс в фото отчете: Итак, прежде чем приступать к данному ремонту 2105 или 2107, необходимо поднять переднюю часть автомобиля и снять колесо, для чего понадобится баллонный ключ и домкрат.

После этого мы видим весь тормозной механизм в сборе вместе с суппортом. Далее нам необходимо извлечь тонкой отверткой два шплинта, которые удерживают штоки колодок. Один шплинт находится сверху, а второй снизу. Наглядно это продемонстрировано на фотографии ниже:

После этого отверткой выдавливаем штоки колодок. Если они не выходят, то необходимо смазать все это дело проникающей смазкой. Если штоки выходят с усилием, то можно слегка постучать по отвертке или пробою молотком:

Теперь можно вынимать пружинные фиксаторы, которые удерживают тормозные колодки:

Затем можно попытаться вытащить колодки из их посадочного места. Обычно они сидят не плотно и вынуть их можно без лишних усилий. Но если возникли проблемы, то можно поддеть их к примеру отверткой:

После чего уж точно можно извлечь их усилием руки:

После чего можно выполнять замену передних колодок на вашем автомобиле, устанавливая новые на прежние месте. Перед этим желательно очистить все детали специальным средством — очистителем тормозных механизмов. Я использую голландскую химию Ombra

Устанавливаем новые детали в порядке, обратном снятию и наслаждаемся безупречными тормозами, разумеется, при условии, что вы выбрали качественный товар. Лично я использую либо марку колодок Ferrodo либо ATE, так как в качестве продукции этих марок я полностью уверен.

Как узнать, когда пора менять тормозные колодки

Определить, что ТК изношены, можно по следующим признакам:

• при торможении раздается неприятный металлический скрежет;
• при нажатии на педаль тормоза ощущается биение в руле;
• эффективность торможения снизилась, увеличился тормозной путь;
• у тормозной педали увеличился свободный ход, она берет у самого пола, а некоторых случаях приходится дважды нажимать на педаль.

Часто начинающие автомобилисты задают вопрос: что будет, если ездить с изношенными колодками? При большом износе ТК:

• интенсивно изнашиваются тормозные диски и барабаны;
• если накладок остается совсем мало, могут потечь тормозные цилиндры;
• пропадают совсем тормоза, и тогда возникает аварийная ситуация.

Важные параметры при выборе тормозных колодок

Выбирая тормозные колодки на Калину и другие вазовские модели, необходимо учитывать, что проблема существования подделок в настоящее время остаётся актуальной, чему во многом способствует несовершенство действующего законодательства. Поэтому подобные покупки рекомендуется совершать в фирменных магазинах, которые не заинтересованы в поставках продукции сомнительного качества. Напротив, небольшие торговые точки практически не несут ответственности за недоброкачественную продукцию, привлекая покупателей низкими ценами и множеством других маркетинговых уловок.

Итак, на что нужно обращать внимание в первую очередь:

на наличие сертификата – упаковка колодок должна содержать знак соответствия предлагаемой продукции критериям ЕСЕ (маркировка – 90R/R90);
внешний осмотр фрикционного слоя также может оказать неоценимую услугу: наличие на нём инородных веществ должно вызвать подозрения, хотя наличие таких мелких дефектов, как незначительные по размерам сколы, трещины, вмятины или выпуклости допустимы;
обращайте внимание и на металлическую основу – она должна быть ровной, без видимых изгибов, даже микроскопические отслоения фрикционного материала должны отсутствовать;
обращайте внимание на показатель рабочей температуры приобретаемых колодок – чем выше значение, тем лучше эффективность торможения. Для большинства вазовских моделей этот показатель находится в пределах 280-350° С

При этом переплачивать за дорогие изделия, способные выдерживать температуру 800° С или более, не имеет смысла.

Замена задних тормозных колодок ваз 2109 — Лада Мастер

Меняем передние и задние тормозные колодки ваз 2110 самостоятельно Причин для замены тормозных колодок на задних колесах ВАЗ 2109 может быть множество, но чаще всего к этому приводит износ фрикционных накладок. Процесс работы не сложен, но требует аккуратности, поскольку машина будет вывешена на домкрате, если у вас нет возможности поднять ее на подъемник.

Когда менять тормозные колодки на задних колесах

Четкого регламента по замене тормозных колодок на задних колесах ВАЗ 2109 нет, потому что периодичность их замены зависит от многих факторов:

• качества фрикционных накладок;
• стиля вождения;
• условий эксплуатации;
• материала, из которого изготовлены накладки.

В первую очередь, износ тормозных колодок проявляется при активном торможении, когда автомобиль перестает держать траекторию движения. Это говорит скорее о неполадках в системе тормозов, но не исключена возможность неравномерного износа колодок на правом и левом колесах.

Также об износе колодок говорит скрип и шум при торможении и недостаточная затяжка ручного тормоза при условии исправности всех элементов привода ручника. В редких случаях фрикционная накладка может выкрошиться вследствие перегрева при длительном торможении и при эксплуатации в сложных условиях.

Подготовительные работы

Замена задних тормозных колодок ВАЗ 2109 начинается с установки автомобиля на ровную площадку. Поскольку придется поднимать автомобиль на домкрате, следует тщательно зафиксировать машину.

Ситуация усложняется еще и тем, что придется отпустить ручной тормоз. Поэтому под передние колеса необходимо подставить противооткатные башмаки, или попросту деревянные бруски и поставить машину на первую передачу.

Отнестись к этому нужно серьезно, потому что много операций придется выполнять под машиной.

Для работы приготовим нужный инструмент, который должен быть под рукой в процессе:

• балонный ключ;
• плоскогубцы;
• стандартный набор ключей;
• деревянная болванка;
• набор головок с удлинителями.

Демонтаж задних колодок

Операция по замене колодок начинается со снятия колеса, поэтому перед тем, как поставить автомобиль на домкрат, необходимо сорвать болты крепления колеса балонным ключом. Только после этого можно понимать машину на домкрате и снимать колесо.

1. При помощи головки или рожкового ключа на 12 удаляем два направляющих штифта из ступицы.
2. Тормозной барабан должен сняться легко, но бывают случаи, когда он прикипает к ступице, и в таком случае следует ему помочь деревянной болванкой. Чтобы не повредить тормозной барабан, не рекомендуется использовать молоток. Барабан может пустить трещину, деформироваться. Если это не помогает, тогда берем направляющие штифты и вкручиваем их в два другие отверстия с резьбой. Таким образом, штифт упрется в ступицу и выпрессует барабан. Затягивать штифты при этом нужно равномерно, чтобы избежать перекоса.
3. После этой операции можно получить прямой доступ к тормозным колодкам.
4. Ослабляем троса привода ручного тормоза. Получить доступ к компенсатору мы сможем, только сняв резонатор. Чтобы не разбирать глушитель нужно из набора головок собрать удлинитель достаточной длины, чтобы можно было открутить головкой на 13 и воротком. Лучше воспользоваться воротком с храповым механизмом, это упростит работу в стесненном пространстве.
5. Откручиваем контргайку ключом на 13, а затем собранным удлинителем максимально отпускаем трос натяжения ручника.
6. Чтобы снять колодки, необходимо отсоединить привод ручного тормоза. Удаляем шплинт из фиксирующего пальца и топим палец так, чтобы он не препятствовал снятию механизма.
7. Аккуратно снимаем пружину снизу при помощи плоскогубцев, затем снимаем ограничительную пружины с передней колодки.
8. Убираем верхнюю пружину плоскогубцами и снимаем переднюю колодку.
9. Снимаем распорную планку.
10. Вынимаем рычаг, который приводит в движение колодки, освобождая его от троса.
11. Снимаем заднюю колодку, освободив ее от ограничителя поперечного перемещения.

Установка новых колодок

Для установки новых тормозных колодок необходимо соединить их верхней стягивающей пружиной и установив распорную планку. Устанавливаем колодки на суппорт, а далее производи сборку в обратном порядке.

После сборки узла и установки колеса не забудьте подтянуть трос ручника. В нормальном положении кузова, когда он не загружен, ручной тормоз должен фиксировать задние колеса за 3-4 щелчка.

Выполнив эту несложную операцию, мы приведем в порядок задний тормозной контур и заодно отрегулируем стояночный тормоз. Следите за тормозами, и удачи в дороге!

Неполадки тормозных колодок

Рассматриваемые детали системы торможения приходится менять не только при их износе, но и при возникновении неисправностей, которые связаны с использованием некачественных расходников либо слишком активной ездой. На появление проблем с колодками указывают характерные признаки:

• скрип, скрежет и другие посторонние звуки при торможении;
• занос машины при нажатии на педаль тормоза;
• для воздействия на педаль приходится прилагать больше или меньше усилий, чем обычно;
• биение по педали в момент торможения;
• после отпускания педали она не возвращается в исходное положение;
• наличие чёрной пыли на колёсных дисках.

Посторонние звуки

Современные тормозные колодки оснащаются специальными индикаторами, свидетельствующими об износе этих автодеталей. Индикатор представляет собой металлическую полоску, которая закреплена ниже фрикционной накладки. Когда большая часть материала истирается, но колодка ещё в состоянии осуществлять замедление, при воздействии на тормозную педаль появляется характерный скрежет либо свист. Если колодки не оснащены такими индикаторами, наличие посторонних звуков указывает на явный износ элементов в тормозном механизме и необходимость их замены.

Износ колодок может проявляться по-разному и одним из признаков являются посторонние звуки при торможении

Занос

Если автомобиль при торможении заносит в одну сторону, то вероятной причиной является износ одной из колодок. Машину может заносить вплоть до разворачивания, причём даже на сухом покрытии. Кроме колодок занос может возникать по причине появления задиров либо деформации тормозных дисков.

Видео: почему автомобиль тянет в сторону при торможении

Какое-то время назад я столкнулся с ситуацией, когда машину при торможении начало уводить в сторону. Долго искать причину такого поведения не пришлось. После беглого осмотра автомобиля снизу было обнаружено, что один из задних рабочих тормозных цилиндров потёк. Это стало причиной попадания тормозной жидкости на рабочую поверхность колодки и барабана, в результате чего механизм был неспособен выполнять свою функцию. Проблема была устранена заменой цилиндра и прокачкой тормозов. Если у вас возникнет аналогичная ситуация, то я рекомендую менять полностью цилиндр, а не заниматься установкой ремкомплекта, поскольку качество резиновых изделий сегодня оставляет желать лучшего.

Увеличение или уменьшение усилия на педаль

Если педаль приходится нажимать непривычно тяжело или легко, то появление проблемы может быть вызвано стиранием или загрязнением колодок. Если же с ними всё в порядке, то следует проверить целостность всей тормозной системы на предмет подтекания жидкости.

Вибрация

Если присутствует вибрация при нажатии педали тормоза, то возможной причиной является попадание грязи между тормозным диском и колодками либо появилась трещина или сколы на последних. В результате детали подвергаются преждевременному износу. Однако следует знать, что подобное явление возможно также при неполадках ступицы либо гидроцилиндров тормозной системы.

Педаль западает

Иногда бывает, что тормозная педаль после нажатия не отходит назад. Это указывает на то, что колодки «прикипели» к диску. Наблюдать такое явление можно при минусовой температуре, когда на колодки попала влага. Кроме этого, возможно попадание воздуха в систему торможения, что требует проведения осмотра и последующего ремонта или прокачки тормозов.

Налёт на дисках

Налёт на колёсных дисках представляет собой чёрную пыль, что указывает на истирание колодок. Если же пыль имеет частички металла, то стираются уже не только колодки, но и сам тормозной диск. Если возникла такая ситуация, с осмотром тормозного механизма, а также с заменой вышедших из строя деталей, затягивать не стоит.

Появление чёрного налёта на колёсах может быть вызвано активной ездой либо естественным износом колодок

Однажды я обратил внимание, что передние колёсные диски покрыты чёрной пылью, причём это была не дорожная пыль. Какие на тот момент были установлены тормозные колодки уже не известно, но после их замены на заводские от АвтоВАЗ, ситуация осталась неизменной. Поэтому я пришёл к выводу, что появление чёрной пыли — явление нормальное, указывающее на естественный износ колодок

Поэтому я пришёл к выводу, что появление чёрной пыли — явление нормальное, указывающее на естественный износ колодок.

Усиливаемся

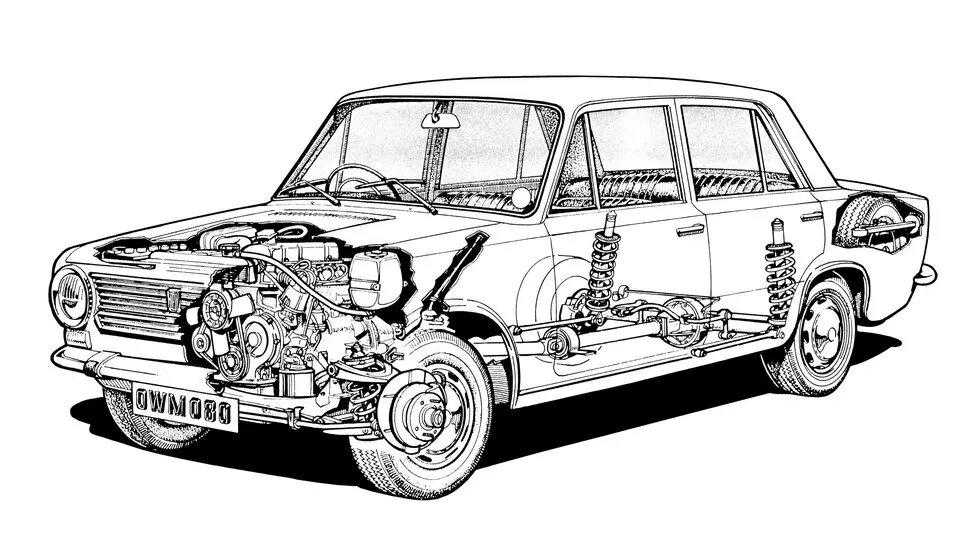

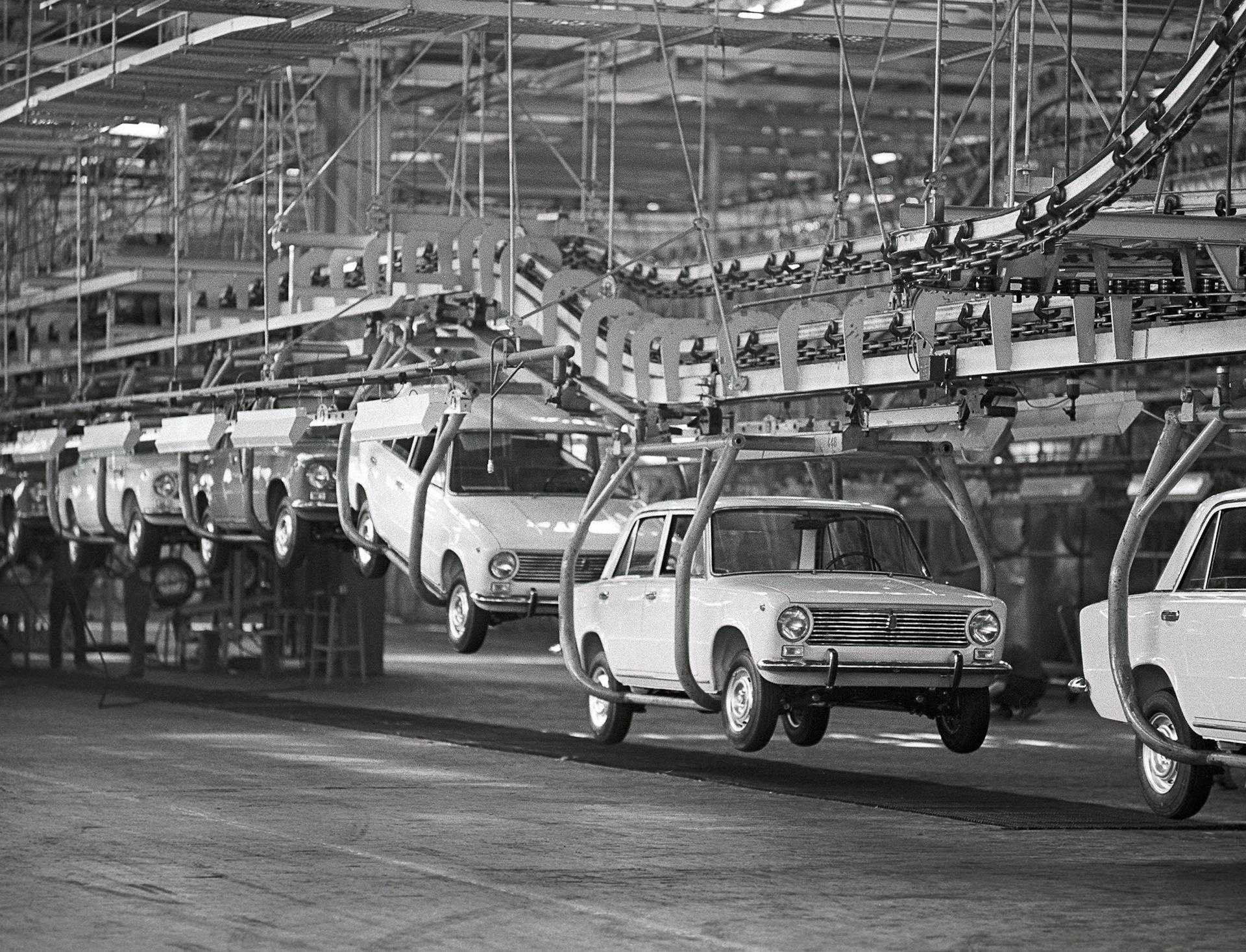

Как вы знаете, многие технологии приходили в Страну Советов только после покупки этих самых технологий у зарубежных стран. Дисковые тормоза не стали исключением, но тогда их купили вместе с автомобилем. Конечно, этим «иностранцем» стал сборочный цех автомобиля ВАЗ-2101, в который превратили старый-добрый Fiat 124. Кстати, этот товарищ имел дисковые тормоза на обеих своих осях. Помимо прочего, тормоза были двухконтурными как у более серьёзных конкурентов на европейском рынке.

Однако когда автомобиль русифицировали, от дисковых тормозов на задней оси отказались. Это было связано с тем, что в условиях отечественных реалий тормоза быстро забивались грязью и чернозёмом, соответственно, колодки быстро приходили в негодность. Мне кажется, это веский повод для отказа от задних дисковых тормозов. Однако итальянцы не сдавались и выпускали всё новые и новые варианты, раз за разом. Однако и последующие испытания показали, что барабаны удобнее в условиях отечественных дорог.

Именно этот фактор стал причиной появления на автомобиле задних барабанных тормозов. Пусть они уступали дисковым по эффективности торможения, но основной удар принимали на себя передние дисковые тормоза, которые с этим прекрасно справлялись. Единственное, по-прежнему нужно было регулировать зазор между колодками и барабанами.

Кстати, если вы решите осудить инженеров ВАЗа за задние дисковые тормоза, обратите внимание на иномарки тех времён. Для города прекрасно хватало заднего барабана, да и стояночный тормоз заново изобретать не нужно

Одни плюсы, не правда ли?

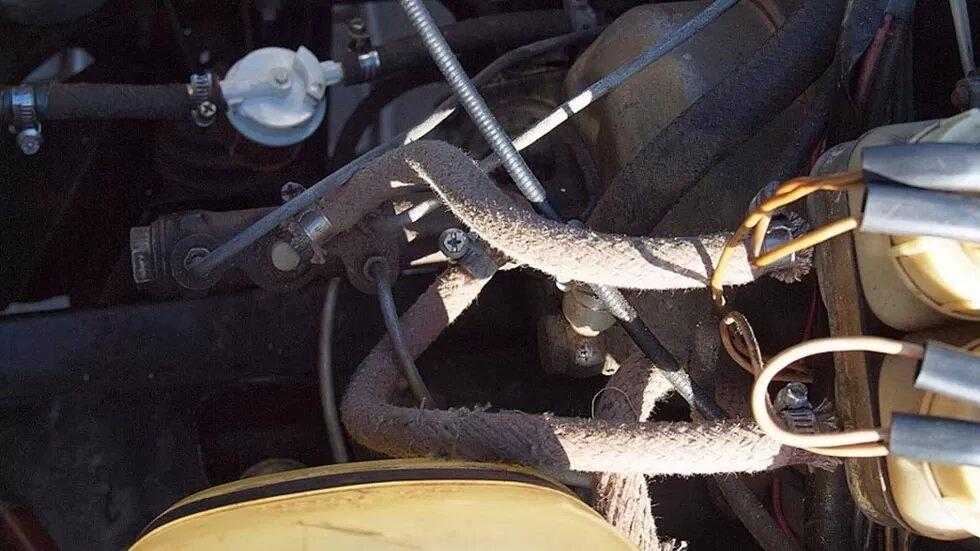

Однако эволюция не стоит на месте и следующей инновацией от ВАЗа стал вакуумный усилитель тормозов, который «выдали» новой «тройке». Теперь педаль тормоза стала существенно «легче». Но и тут не обошлось без сюрпризов.

Во время испытаний выявили чрезмерную эффективность усилителя, который просто неожиданно блокировал колёса при торможении даже по сухому асфальту. Весьма неожиданное «открытие» вынудило инженеров изменить характеристики усилителя. Помимо этого, колодки теперь подводились к задним барабанам автоматически, и регулировка колодок канула в лету.

Кстати, уже в те годы Минавтопром СССР вовсю работал с британскими Girling, лидерами по производству дисковых тормозов не для «простых смертных». Эффективные тормоза были нужны представительским седанам, ради которых это всё и затевалось.

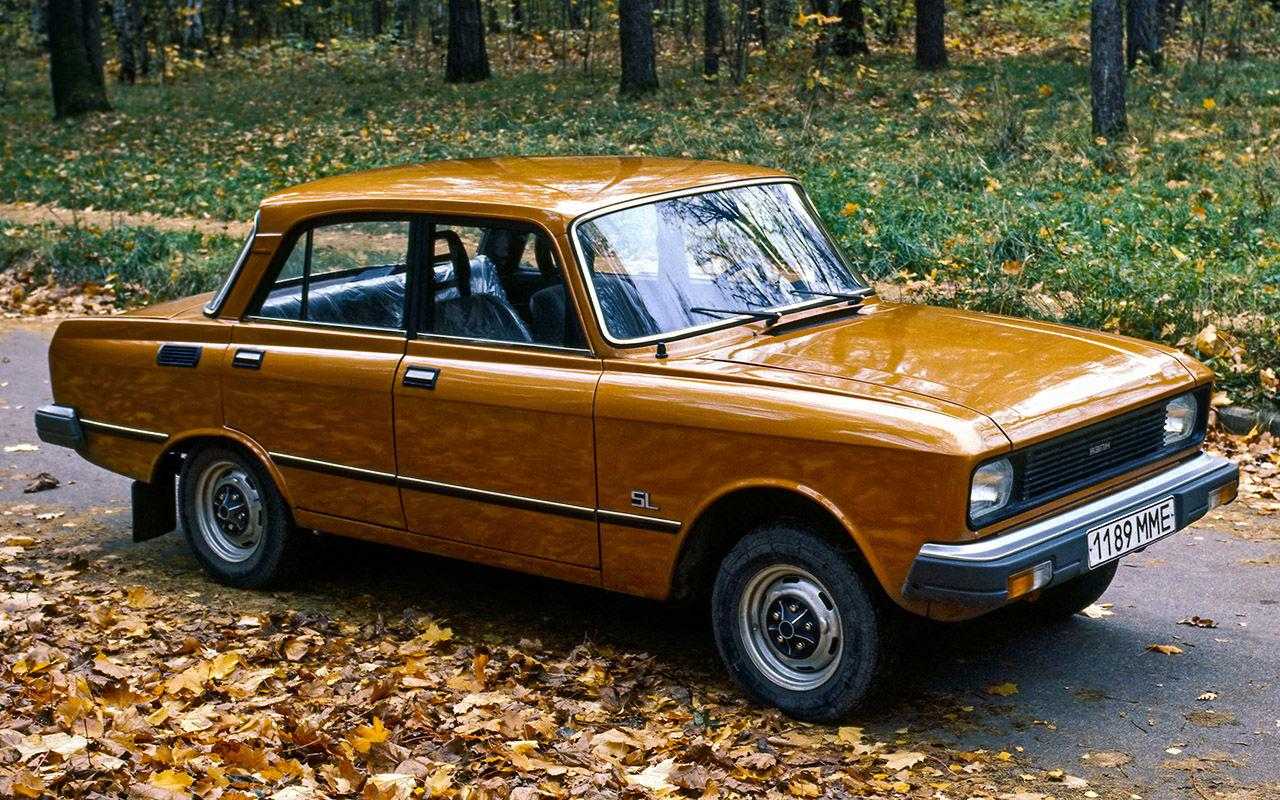

Постепенно второй по величине производитель автомобилей, АЗЛК, сравнялся с вазовскими инженерами в производительности тормозов, ведь новинка завода, АЗЛК 2140, уже обладал передними дисковыми тормозами вкупе с двумя контурами привода тормозов. Вакуумный усилитель «Москвич» получил их от Girling, вместе с системой контроля уровня тормозной жидкости. И только «Волга» с «Запорожцем» стояли в сторонке, уныло притормаживая своими четырьмя барабанами, внушая своим владельцем понимание о неэффективности тормозных механизмов. Впрочем, эффективность им и не нужна была, ведь динамика разгона была удручающей.

Что еще следует знать о замене колодок

Выбирая новые колодки в магазине, следует обратить внимание на их качество и оригинальность производителя. Лучше обратить внимание на проверенные фирмы: ATE, Dafmi, brembo, STS, ВАТИ

Дешевые некачественные изделия могут тормозить значительно хуже, а в критической ситуации разрушиться, что приведет к потере контроля за автомобилем.

Где меняют тормозные колодки?

У официального дилера, или на любом СТО, где занимаются ремонтом ходовой. Есть также специалисты занимающиеся только ремонтом тормозной системы.

Есть ли альтернатива замене колодок? Как увеличить срок их замены?

Да, это реставрация тормозных колодок. Когда просто меняют фрикционный слой. По стоимости это обычно равно или даже дороже покупке новых колодок, однако фрикционный слой в этом случае намного толще и качественнее, как утверждают специалисты. В результате, ресурс отреставрированной детали вырастает в несколько раз.

Как часто менять тормозные диски?

Тормозные диски и барабаны требуют регулярной замены не так часто. Обычно их хватает на 3-4 комплекта колодок, после чего сильный износ диска будет сказываться на эффективности торможения и сроке службы новых колодок. Иногда, вместо замены достаточно проточить сам тормозной диск, если это позволяет его толщина. Таким же образом поступаем с тормозными барабанами.

Менять ли колодки при замене тормозных дисков?

Да, производители рекомендуют одновременную замену. Так новые диски прослужат дольше, т.к. старые колодки уже притерлись под неровности старого диска и начали бы неравномерно изнашивать новый.

У каждого водителя со временем вырабатывается свой стиль вождения и появляется понимание через сколько километров нужно производить замену тормозных колодок. Выбрав качественные детали, обеспечивается безопасность на дороге, продлевается срок службы узлов тормозной системы.
