Как поменять вакумник на ваз 2109

Характеристика

Итак, что это за механизм? Вакуумный усилитель – это деталь, что применяется в тормозной системе автомобиля. Главная ее задача – обеспечить дополнительное усилие на педаль тормоза при нажатии последней. Таким образом, увеличивается эффективность работы системы и уменьшается усталость водителя.

Если говорить о конструкции, данный элемент состоит из корпуса, толкателя, диафрагмы, стелящего клапана, штока поршня ГТЦ и возвратной пружины. Алгоритм действия механизма основывается на разности давлений в атмосферной и вакуумной камере. Современные усилители способны увеличить энергию нажатия на педаль в четыре-пять раз. Есть и более мощные модели. Но в их конструкции стоит отметить большее число камер и диаметр диафрагмы.

Как проверить вакуумный усилитель тормоза на автомобиле ВАЗ 2109?

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов

Чтобы увидеть проблему достаточно обратить свое внимание на тормозную педаль. Например, когда для того чтобы добиться торможения авто необходимо сильнее вдавливать в пол педаль тормоза, сам процесс торможение стал не таким эффективным как ранее и иные – это свидетельствует о наличии дефектов в работе ВУТ

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

Остановите автомобиль и заглушите двигатель.
Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
После этого, не убирая ногу с педали, запустите двигатель.

В случае нормальной работоспособности ВУТ будет ощущение того, что педаль немножко провалилась вниз, если этого не случилось, то вакуумный усилитель или система торможения вышли из строя.

Визуальная проверка ВУТ ВАЗ 2109

Проверьте цельность соединения, патрубка и обратного клапана.
Удостоверьтесь, что на фланце нет никаких повреждений.
Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка. Если он начинает присасываться – это свидетельствует о его неисправности.
Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

Как проверить вакуумный усилитель тормозов ваз 2109?

Вакуумный усилитель для тормозов (ВУТ) – это основной механизм в работе тормозной системы транспортного средства. Именно от его работоспособности зависит процесс торможения автомобиля и безопасность водителя с пассажирами. ВУТ требует периодической проверки на наличие неисправностей или дефектов в его работе.

Причины неисправности ВУТ:

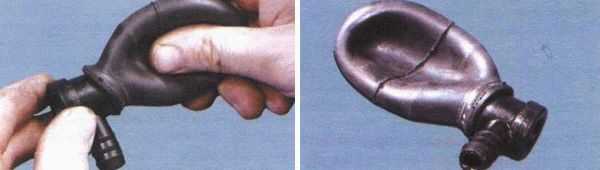

Произошел разрыв диафрагмы;
На шланге, который идет к усилителю есть трещины или он оборвался;
Сломалась пружина.

Отремонтировать устройство можно в техцентрах, которые имеют необходимые инструменты и специалистов, знающих свою работу.

Если поездка на станцию техобслуживания не по карману, можно обойтись своими силами, заменив устройство полностью согласно с прилагающейся к нему инструкцией. Но прежде чем совершить замену, следует убедиться, что причина поломки именно в ВУТ.

Как проверить вакуумный усилитель тормоза на автомобиле ВАЗ 2109?

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов

Чтобы увидеть проблему достаточно обратить свое внимание на тормозную педаль

Например, когда для того чтобы добиться торможения авто необходимо сильнее вдавливать в пол педаль тормоза, сам процесс торможение стал не таким эффективным как ранее и иные – это свидетельствует о наличии дефектов в работе ВУТ.

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

Остановите автомобиль и заглушите двигатель.
Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
После этого, не убирая ногу с педали, запустите двигатель.

Визуальная проверка ВУТ ВАЗ 2109

Проверьте цельность соединения, патрубка и обратного клапана.
Удостоверьтесь, что на фланце нет никаких повреждений.
Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка.Если он начинает присасываться – это свидетельствует о его неисправности.
Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

Заметив хотя бы один намек на неработоспособность ВУТ, проведите своевременную замену.

Самостоятельная замена вакуумного усилителя тормозов ВАЗ 2109
Чтобы провести самостоятельную замену понадобится иметь в наличии набор рожковых и торцовых ключей с размерами 10, 13 и 17, а также новое устройство.
Инструкция по замене вакуумного усилителя тормоза:

Отключите от тормозной педали шток, который идет от ВУТ.
Открутите от усилителя тормозной цилиндр, который расположен в моторном отсеке.
Далее необходимо снять цилиндр с вакуума, для этого можно открутить все трубки, проходящие от тормозного цилиндра к кузову, или же устранить одну гайку на «10».
Отсоедините шланг, идущий от клапана усилителя к впускному коллектору.
Используя кардан, отсоедините от кузова кронштейн крепления.
ВУТ прикреплено к кузову автомобиля при помощи четырех гаек на «13».
После снятия устройства, поставьте кронштейн креплений на новый усилитель, открутив две гайки на «17», а затем установите его на автомобиль.

Выполнив эту несложную процедуру, вы застрахуете себя и своих родных от непредвиденных ситуаций, возникающих из-за поломки ВУТ ВАЗ 2109.

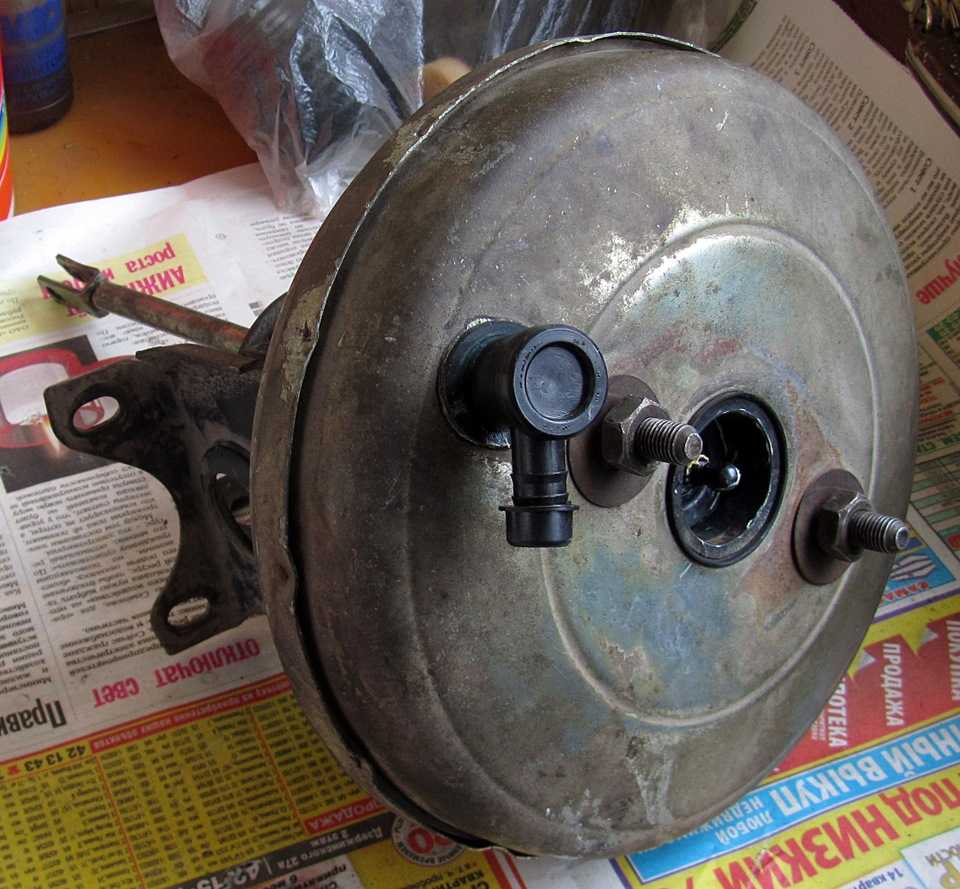

Ремонт вакуумного усилителя тормозов

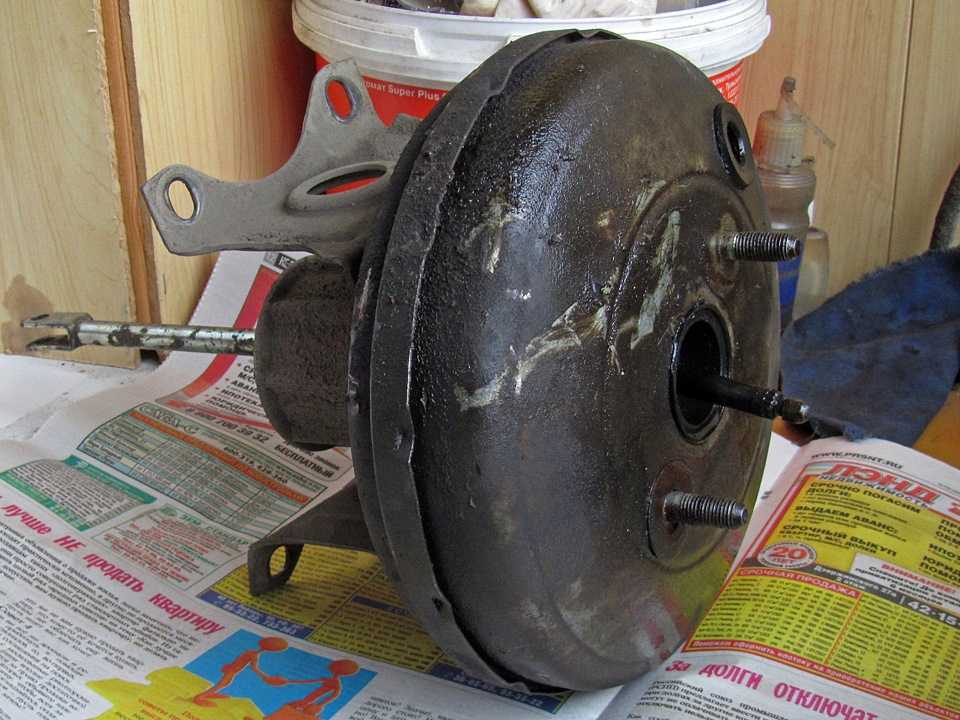

Потихоньку довожу девяточку до ума. С самого её приобретения двигатель дёргался на холостых. Причина была выяснена уже давно — пропускает ВУТ и вот, наконец, я собрался заняться этим вопросом. Сравнив цены на новый ВУТ и на ремкомплект, для себя решил почти сразу, что буду разбирать ВУТ. Новый ВУТ стоит около 1200рублей, ремкомплект 320 рублей. И тут мне попался новый ВУТ, но забрать его полностью было невозможно, поэтому я его вскрыл и извлёк из него все резиновые изделия и малый шток (заодно потренеровался в разборке).В выходные нашёл время и занялся ремонтом.Снял ВУТ — здесь всё по книжке и процедура стандартная, хотя и неудобно.

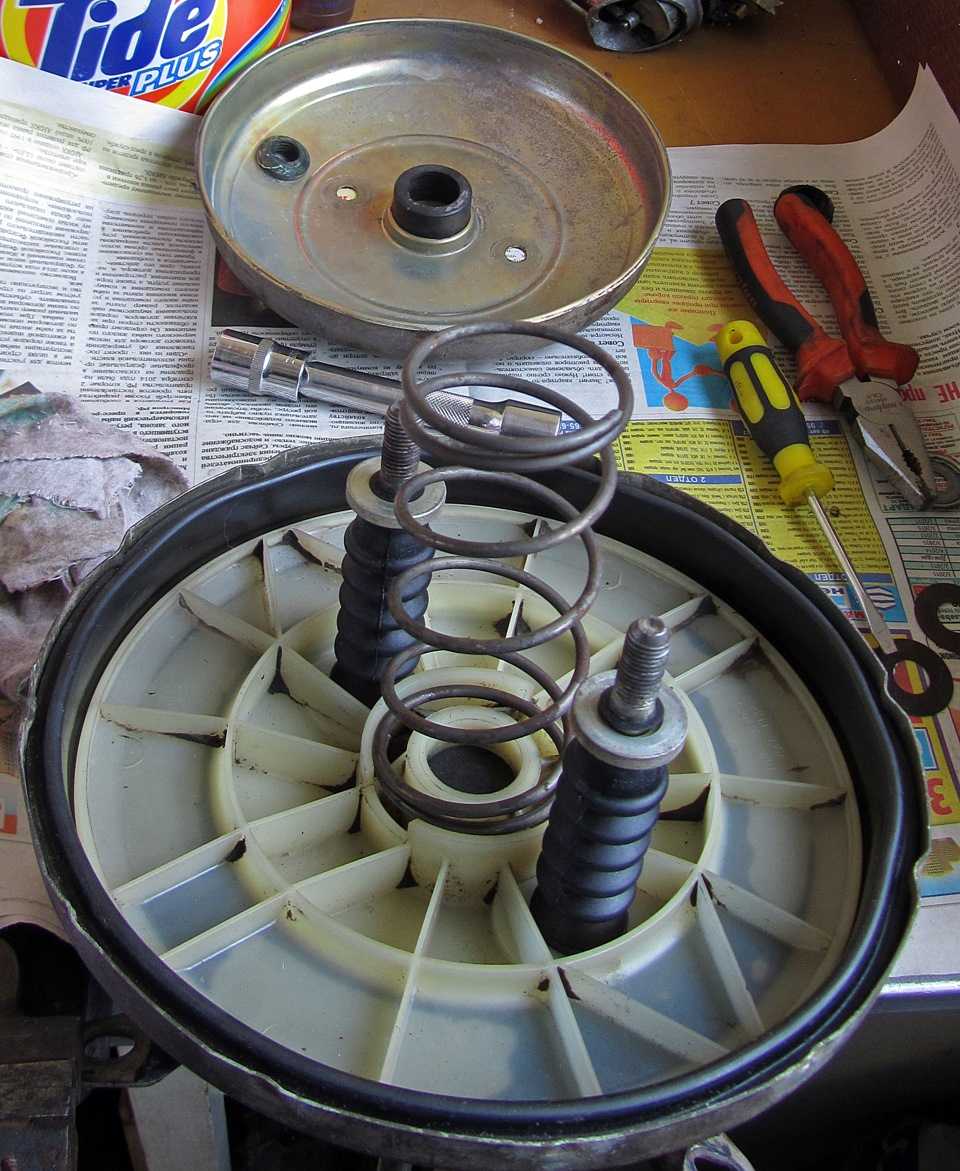

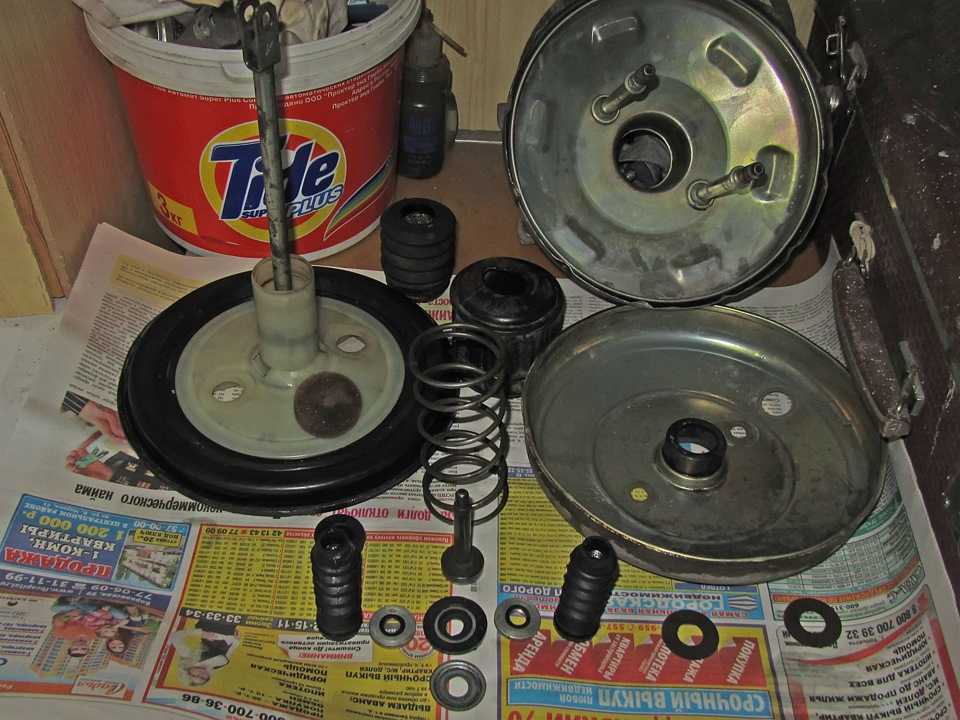

Разобрал, всё почистил, помыл, разложил.

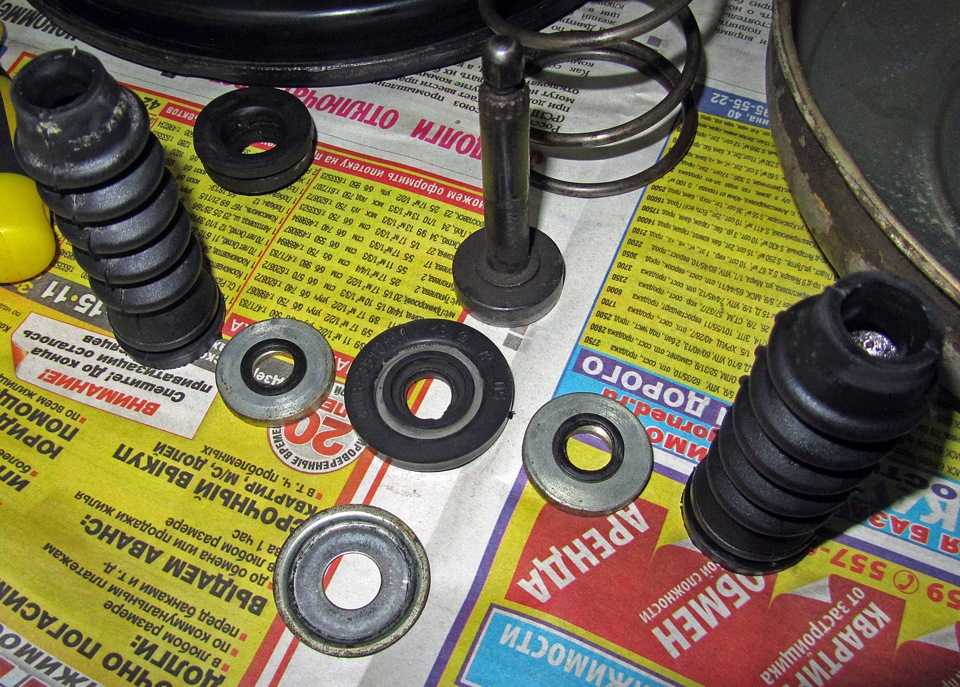

Оказалось, что манжета на малом штоке износилась и через неё сосало воздух в двигатель.

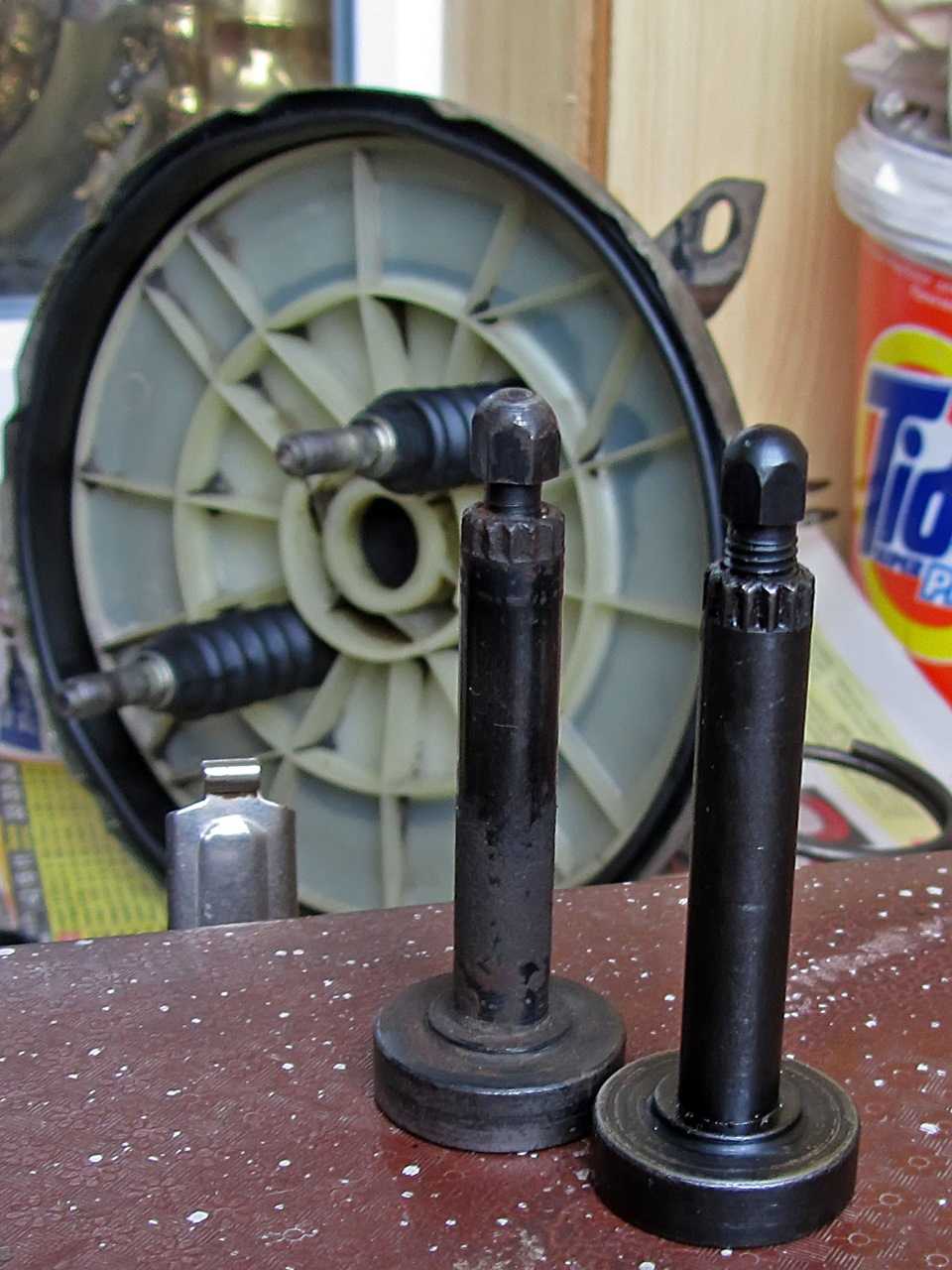

Шток тоже решил заменить, ибо он тоже оказался не очень хорош.

На всякий случай заменил обратный клапан и манжету для него.Начал собирать.

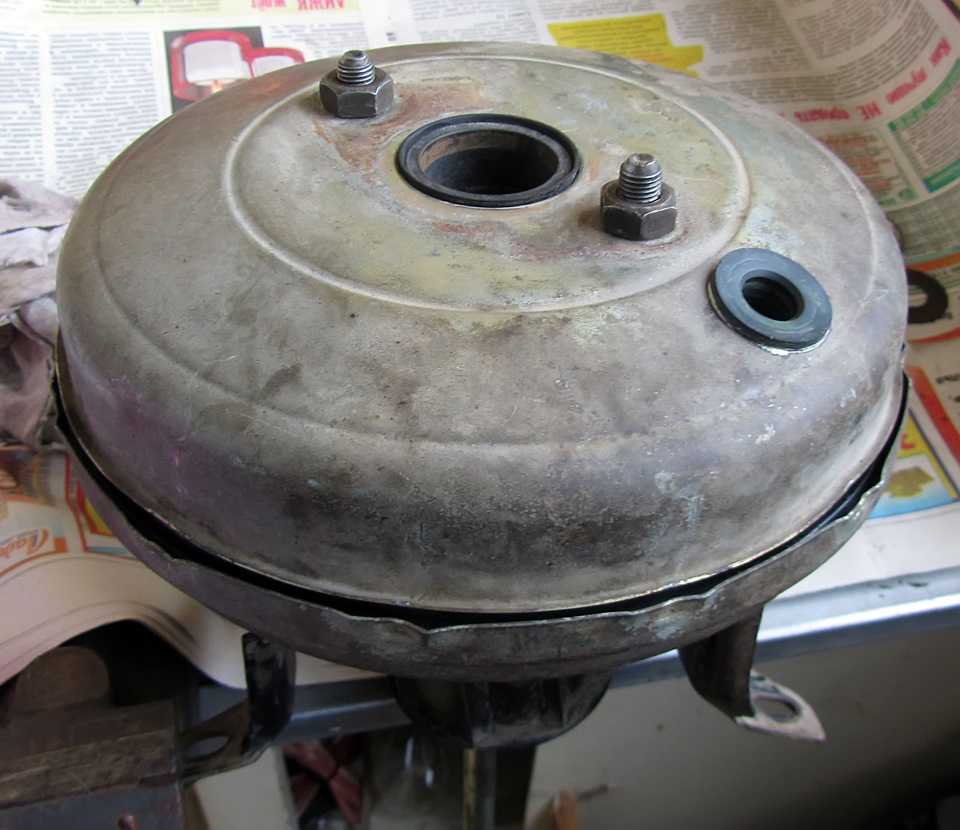

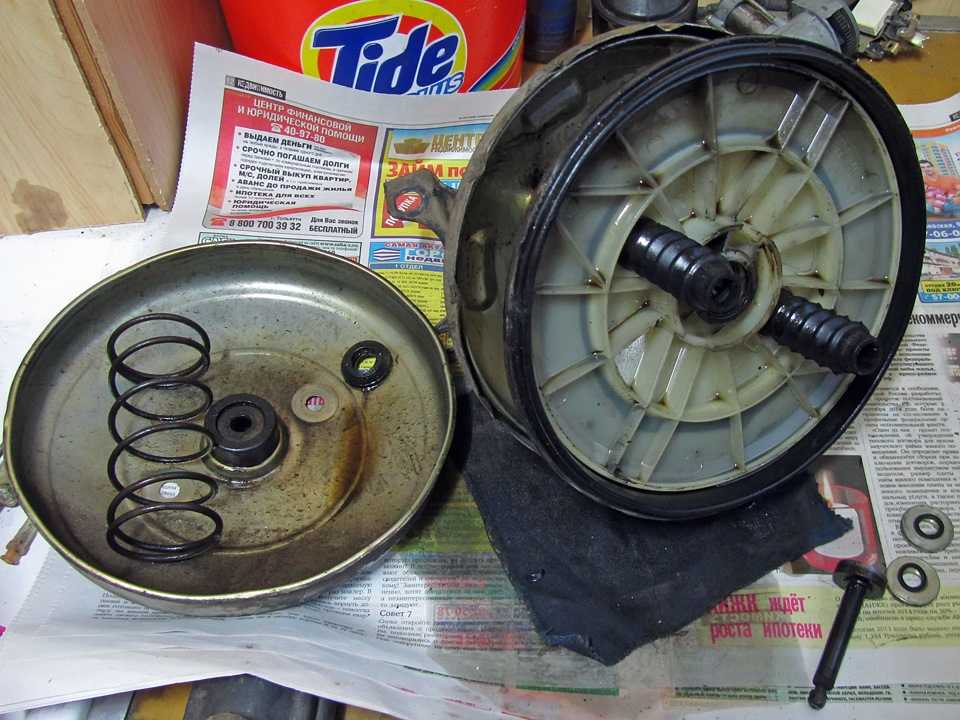

Стал соединять половинки корпуса, но не тут-то было! ВУТ отчаянно сопротивлялся. Пришлось бежать в машину за гайками крепления ГТЦ и ими прижимать корпус и потихоньку его защёлкивать.

Сложнее всего было застегнуть последнюю защёлку, т.к. её неудобно поддевать. Но, всё-таки, я победил. ВУТ собран!

Поставил, всё собрал, завёл, отрегулировал карбюратор на бензине и на газе. Моему счастью нет предела! Раньше на оборотах меньше 900-1000 двигатель колбасило. А при прогреве (по звуку) он работал как будто на двух цилиндрах. Т.е. по тахометру 1000, а на слух как 500. Теперь всё прекрасно! Машинка приятно мурлычет и я кайфую вместе с ней. Специально при настройке снижал обороты ХХ до 600 и двигатель работал ровно. Потом поставил 750 — как положено.Возможно, кому-то мой опыт будет полезен, ведь если руки растут как надо, то это очень хорошая и бюджетная альтернатива замене ВУТ.

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

ВУТ служит для увеличения усилия водителя при нажатии на педаль тормоза

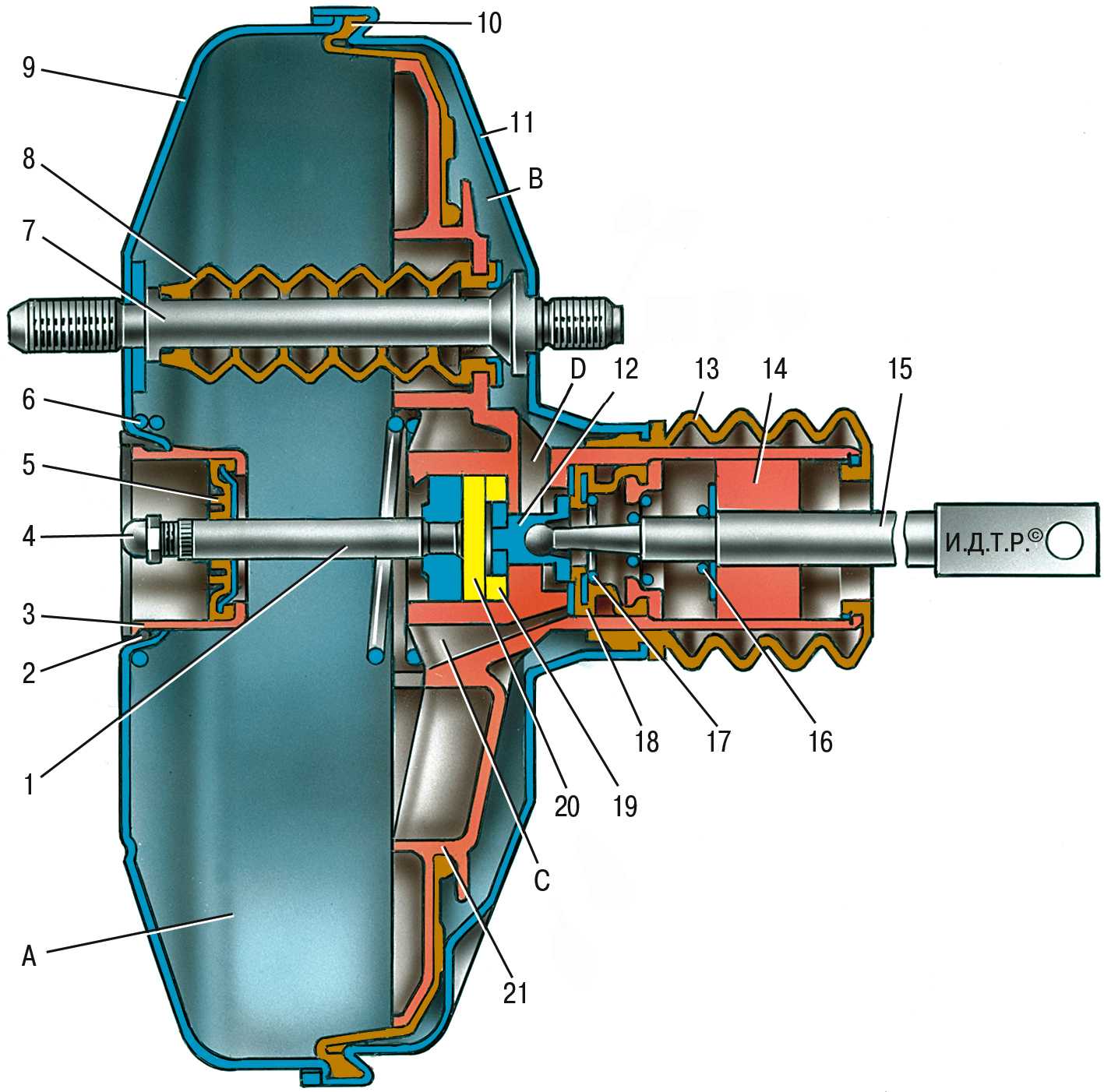

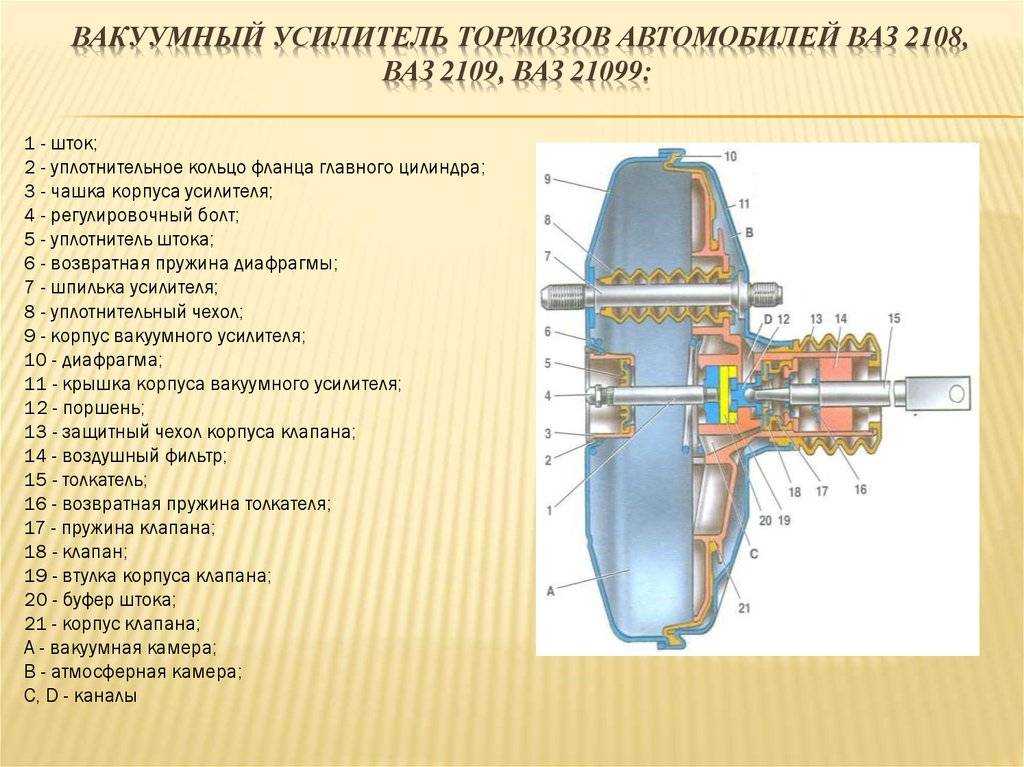

Устройство

Конструкцию ВУТ составляют:

корпус, представляющий собой герметичную металлическую ёмкость;
обратный клапан;
пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
толкатель;
следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Работа усилителя построена на разности давлений в вакуумной и атмосферной камерах

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

Как это работает

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Благодаря ВУТ усилие, приложенное к педали, увеличивается в 3–5 раз

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

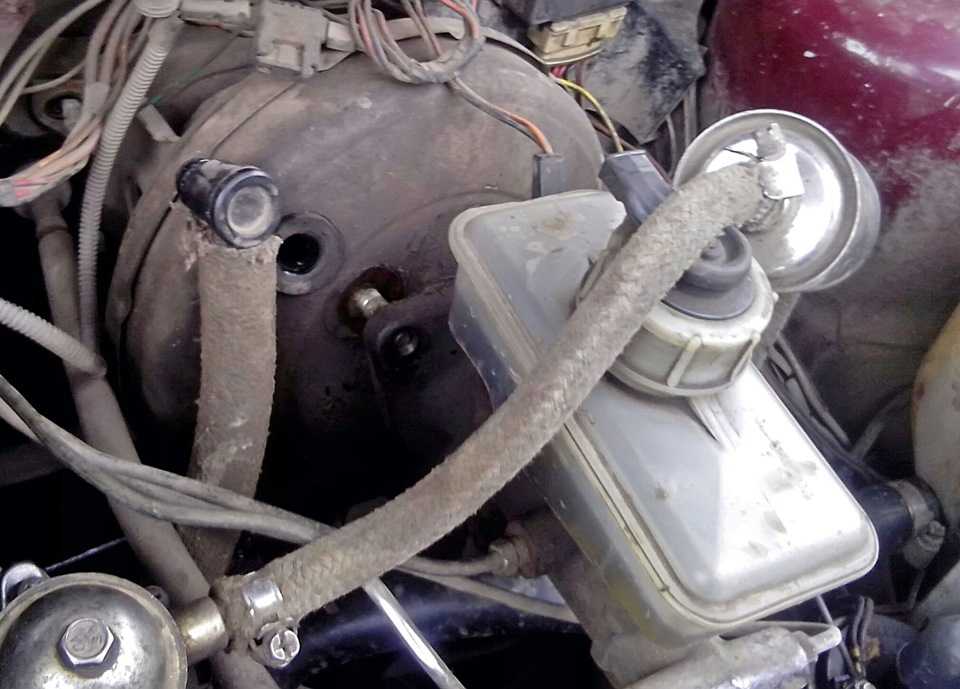

Расположение

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

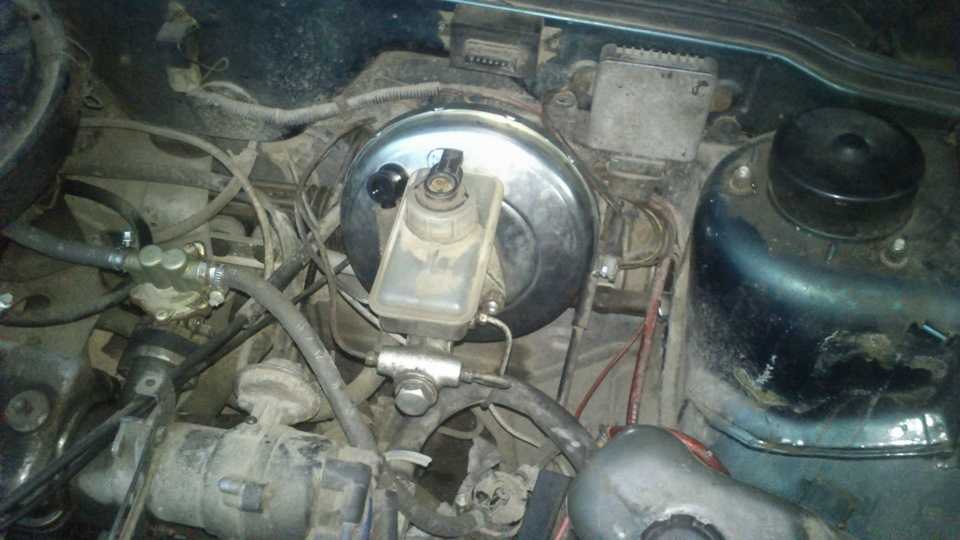

Вакуумный усилитель расположен в моторном отсеке с левой стороны

Признаки Неисправности Вакуумного Усилителя Тормозов Ваз 2109

вакуум усилитель тормоза ВАЗ 2109, устройство, неисправность, ремонт

Этот вакуумный усилитель подходит для моделей:

ВАЗ 2108, 2109, 21099 САМАРА.

вакуум Усилитель тормозов предназначен для усиления гидравлического тормоза.

Гарантийный срок. 12 месяцев со следующего дня продаж через розничную сеть.

Гарантийный срок хранения. Через три года после этой даты выпуска применяются критерии хранения.

Цены уточняйте по телефону указанному на сайте

Продолжительность жизни:

10000 циклов при 40 ° C
90000 циклов при 100 ° C
400 000 циклов при 25 ° C

дизайн усилитель тормоза ВАЗ 2109

На данный момент сложно представить работу транспортного средства, если в его конструкцию не включена вакуумная конструкция. усилитель звука Тормоз ВАЗ 2109. Этот агрегат обеспечивает создание дополнительных усилий, которые вскоре передаются на педаль тормозной системы. Устройство соединено вместе в единую конструкцию с GTZ, и в этом случае корпус разделен на две отдельные части. Первая часть, атмосферная, расположена рядом с педалью тормоза. Следующая причина возникновения вакуумной части обычно расположена возле главного цилиндра.

Для объединения вакуумной камеры и коллектора ВУТ ВАЗ 2109 имеет специальный обратный клапан. Почти всегда электронный насос врезается в конструкцию двигателя транспортного средства, с единственной целью обеспечения измеренной и бесперебойной работы вакуумного усилителя. После остановки двигателя автомобиля усилитель будет отключен от коллектора с помощью обратного клапана. Отключение также производится после выхода из строя рабочего оборудования.

Но вы можете видеть неудобство вождения, в то время как водителю придется приложить много усилий при нажатии на педаль тормоза. Основные проблемы, требующие ремонта или замены вашего ВАЗ 2109, включают в себя:

поломка шланга или его герметизация. Общая схема того, почему пылесос работает на ВАЗ 2109, основана на разнице давлений в двух камерах. вакуумном и атмосферном. Используя этот механизм, рабочий шток перемещается в поршни ГТЦ.

Как заменить усилитель тормоза

(ВУТ).ВАЗ 2109 ;.ВАЗ 2110 .

Неисправности вакуумного усилителя

Несмотря на высокое качество, вакуумный усилитель ВАЗ 2109, цена которого отличается в зависимости от выбранного сервиса, все же может работать со сбоями и нуждается в своевременном обслуживании и ремонте

Первый фактор, на который следует обратить внимание владельцу средство передвижения, возникли неисправность. вакуумная камера не способствует полной и окончательной дезактивации установленной тормозной системы

Когда педаль активирована, атмосферная камера соединяется с вакуумом. Затем следите за движением последовательного клапана, который воздействует на толкатель. Диафрагма перемещается в исходное положение после завершения процесса торможения

вакуумная камера не способствует полной и окончательной дезактивации установленной тормозной системы. Когда педаль активирована, атмосферная камера соединяется с вакуумом. Затем следите за движением последовательного клапана, который воздействует на толкатель. Диафрагма перемещается в исходное положение после завершения процесса торможения.

Шланг обеспечивает соединение коллектор двигателя машина с вакуумным усилителем. В случае такой неисправности водитель услышит шум или шипение внутри конструкции. В этом случае стоит проверить надежность соединения хомутов или самого шланга на наличие трещин, разрывов;

неисправность внутри самой конструкции усилителя. К ним относятся износ, старение резины на клапанах, разрыв диафрагмы. Эта неисправность может быть обнаружена по поведению клапана, который постепенно начинает отравлять воздух. Решением проблемы станет замена резины, диафрагмы, которая может быть выполнена как в сервисном центре, так и владельцем.

Ремонт вакуумного усилителя

В случае, если стоимость вакуумного усилителя ВАЗ 2109 во время ремонта кажется слишком высокой при обращении в сервисную службу, эту процедуру можно выполнить независимо. Чтобы сделать это, просто выполните несколько шагов правильно:

Прежде всего, необходимо изучить техническую документацию на автомобиль, в которой указаны основные конструктивные особенности;
изучить основные особенности этой модели вакуумного усилителя, наиболее проблемные области;
подготовить необходимый набор инструментов, смазок;
определить приводной вал приводного вала под валом рулевого управления, отсоединить его от педали тормоза;
найдите в отсеке под капотом GTZ и снимите его;
отремонтируйте или замените поврежденный блок после обнаружения неисправности;
собрать конструкцию в обратном порядке;
Выполните необходимые проверки на устройстве.

Источник

Как проверить вакуумный усилитель тормоза на автомобиле ВАЗ 2109?

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

Остановите автомобиль и заглушите двигатель.
Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
После этого, не убирая ногу с педали, запустите двигатель.

Визуальная проверка ВУТ ВАЗ 2109

Проверьте цельность соединения, патрубка и обратного клапана.
Удостоверьтесь, что на фланце нет никаких повреждений.
Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка. Если он начинает присасываться – это свидетельствует о его неисправности.
Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

Самостоятельная замена вакуумного усилителя тормозов ВАЗ 2109

Чтобы провести самостоятельную замену понадобится иметь в наличии набор рожковых и торцовых ключей с размерами 10, 13 и 17, а также новое устройство.

Инструкция по замене вакуумного усилителя тормоза:

Отключите от тормозной педали шток, который идет от ВУТ.
Открутите от усилителя тормозной цилиндр, который расположен в моторном отсеке.
Далее необходимо снять цилиндр с вакуума, для этого можно открутить все трубки, проходящие от тормозного цилиндра к кузову, или же устранить одну гайку на «10».
Отсоедините шланг, идущий от клапана усилителя к впускному коллектору.
Используя кардан, отсоедините от кузова кронштейн крепления.
ВУТ прикреплено к кузову автомобиля при помощи четырех гаек на «13».
После снятия устройства, поставьте кронштейн креплений на новый усилитель, открутив две гайки на «17», а затем установите его на автомобиль.

Последние статьи

Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей

Как работают присадки для двигателя марки

Как регистрировать замену силового агрегата автомобиля в этом году? Как регистрировать замену силового агрегата автомобиля в этом году?

Порядок действий по бумажной волоките.

Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»? Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»?

Для чего нужна регулировка клапанов на двигателе

Наладка клапанного механизма ЯМЗ 238 Наладка клапанного механизма ЯМЗ 238

Точная регулировка клапанов на дизельных ЯМЗ 238:

Схема организации смены стеклоподъемника передней двери на «семерке» Схема организации смены стеклоподъемника передней двери на «семерке»

Конструкция и процедура замены стеклоподъемника

Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона

Рекомендации по замене радиатора салонной печки

Нормативы использования ГСМ в распоряжении Минтранса РФ Нормативы использования ГСМ в распоряжении Минтранса РФ

Какие базовые нормы топлива предлагает Минтранс

Заводской и действительный расход горючего на Lada Priora, причины перерасхода Заводской и действительный расход горючего на Lada Priora, причины перерасхода

Заявленный и измеренный расход топлива на

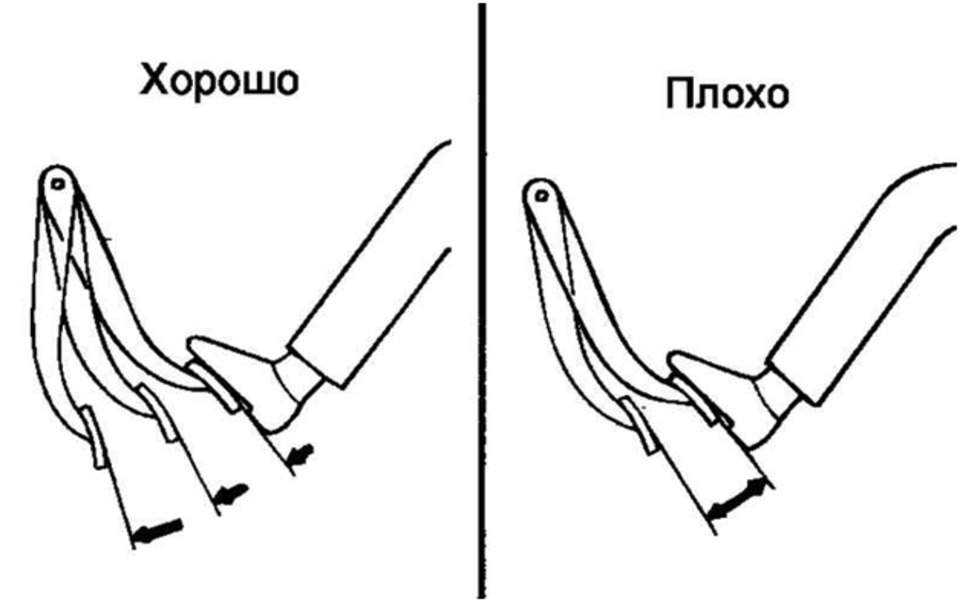

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

запустить мотор, дать поработать ему около 10 минут;
заглушить двигатель;
выжать тормоз полностью, создав вакуум в усилителе;
отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

отсоединить шланг от впускного коллектора;
штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
завести мотор, дать ему поработать минут 10;
выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Обследование узла

Утверждать о необходимости замены вакуумного усилителя на автомобиле ВАЗ 2109 уже следует в случае увеличения усилия, прикладываемого к тормозной педали. Впрочем, убедиться в корректности диагноза поможет простая проверка:

заглушить мотор;
нажать 5-6 раз на педаль тормоза;
зажать тормозную педаль;
завести мотор.

Идентификатором исправного ВУТ служит незамедлительный ощутимый уход тормозного рычага вперед.

Диагностировать неисправность узла поможет альтернативный симптом: при работающем двигателе под капотом слышно «шипение» в области подключения трубопровода впускного коллектора к штуцеру обратного клапана ВУТ. Опытные специалисты дополнительно предпочитают проверять:

целостность подходящего патрубка; плотность посадки магистрального элемента на штуцере (шипение может появиться в результате ослабленного соединения).

Начальная стадия выхода из строя вакуумного усилителя особенно четко определяется на «девятках» с карбюраторной системой питания. Педаль тормоза активируется, как и положено, легким усилием, торможение хорошее и информативное, но:

на холостых оборотах мотор «троит»;
при нажатии на педаль тормоза холостой ход стабилизируется;
после воздействия на акселератор на нейтральной передаче, независимо от регулировок карбюратора, имеют место быть «провалы».

При наличии вышеописанных симптомов целесообразно на работающем двигателе снять патрубок со штуцера «вакуумника» и заглушить шланг подходящим предметом или пальцем – холостой ход нормализировался и, следовательно, замена вакуумного усилителя на ВАЗ 2109 неизбежна. При обнаружении таким образом неисправности в пути, движение следует продолжить с отключенным ВУТ: педаль будет жесткой, но сохранится информативность.

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора	Требуемые параметры
Цена	Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109
Упаковка	Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона
Этикетка	На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя
Артикул	Вакуумник, соответствующих техническим параметрам ВАЗ 2109, имеет артикул 2108-3510010ТМ
Точка продажи	Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Инструкция по замене ВУТ своими руками на ВАЗ-2109

Прежде чем поставить новый агрегат для тормозов, необходимо демонтировать изношенный. Для этого первоначально следует отсоединить педаль от штока усилителя. Демонтируют приспособление исходя из участка размещения педального узла. Для этого рассоедините 2 единицы, которые закреплены штифтом, сделать это легко при помощи отвертки с плоским наконечником. Далее подлезьте под капот, удобнее делать это когда автомобиль находится на эстакаде или на смотровой яме:

Открутите колодку, отвечающую за питание измерителя уровня тормозной жидкости в машине.
Снимите кронштейн, фиксирующий магистрали гидравлического типа в соответствии с рамой ВАЗ-2109. Гайку легко открутить головкой маркировки 10.
Вооружившись ключом на 17, снимите основной тормозной цилиндр. Заметьте, что отсоединить нужно 2 гайки.
Теперь вакуумный усилитель доступен для проведения последующих манипуляций. Извлеките патрубок, который связывает усиливающую камеру и коллектор впускного формата.
Снимите распорку со стока на переднем плане.
Применив вороток, удлинитель, карданный шарнир и головку на 13, выкрутите 4 гайки, отвечающие за крепление вакуумного усилителя тормозов на шпильках кузова.
Извлеките усилитель со шпилек и достаньте из-под капота.
Осмотрите обратную сторону усиливающего тормоза устройства – все детали подлежат демонтажу. Для этого подцепив головкой на 17 две фиксирующие гайки, снимите корпус из металла, потянув на себя. Пыльник снимается со штока без усилий.
Прикрепите кронштейн к резиновому уплотнителю на новом ВУТ, следуя обратному порядку шагов.

Существуют различные способы проверки работоспособности ВУТ. Приведем 2 различных способа, а именно проверка с помощью тормозной системы, а также проверка предварительно снятого ВУТ.

Конечно, первоочередной проверкой является осмотр всех шлангов и трубок тормозной системы на подтеки и герметичность. Советуем делать это регулярно, вместе с проверкой уровня тормозной жидкости, поскольку именно от тормозов зависит ваша безопасность.

1 способ проверки заключается в следующем:

заглушите двигатель;
несколько раз нажмите на педаль тормоза, она должна стать туже;
затем нажмите вновь на педаль и удерживайте в среднем положении;
далее не меняя усилия на педаль заведите двигатель. Если педаль провалилась, то с вакуумником все хорошо, а если нет, то скорее всего он требует замены.

2 способ можно использовать, если вы заранее уже демонтировали ВУТ. Добавьте любого чистящего средства(пенящегося) на соединение 2 кругов усилителя и подайте воздух в отверстие, где стоит шланг от впускного коллектора. Не обязательно делать это герметично, можно просто направить струю воздуха от компрессора или насоса. Место, где ВУТ стравливает воздух будет пузыриться. Наглядно этот способ вы можете увидеть на видео ниже.

Если вы заметили неисправность в работе вакуумного усилителя тормозов, или он вышел из строя, то следует помнить, что особо страшного в этом ничего нет. Просто возникнут затруднения во время торможения, и нарушится стабильность работы двигателя.

Где он находится?

Вакуумный усилитель тормозов расположен в подкапотном пространстве. С одной стороны от ВУТа находится главный тормозной цилиндр, а с другой тормозная педаль. Он прикручен двумя гайками к кронштейну, который крепится, уже при помощи четырёх гаек, к автомобильному кузову.

Регулировка штока вакуумного усилителя тормозов УАЗ

Нередко после замены ВУТ появляются проблемы, и автомобиль уже не так тормозит, как было раньше при исправном «вакуумнике» – тормозная педаль берет в самом конце, или система не до конца растормаживается. Все дело здесь заключается в штоке, который нажимает на поршень ГТЦ – он с завода может быть не отрегулирован. На этом штоке имеется регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не берем) регулировку штока проверяем следующим образом:

шток утапливаем до конца назад;
берем металлическую линейку или щуп для регулировки клапанов, укладываем его вдоль корпуса;
штангенциркулем замеряем выступ над корпусом – шток должен выходить приблизительно на 7,8-8,0 мм;
если это расстояние не соответствует норме, ослабляем контргайку и регулировочным винтом увеличиваем или уменьшаем длина штока;
установив нужный размер, фиксируем винт контргайкой.

Еще на UAZ Hunter педаль может «брать» в самом конце, и у нее получается большой свободный ход

Необходимо обратить внимание на положение педали – если она слишком низко от полика в салоне, ее необходимо отрегулировать:

раскручиваем гайки крепления стоп-сигнала на тормозной педали;
отсоединяем от датчика стоп-сигнала провода;
двумя гайками на 19 мм поднимаем педаль, нажатием на тормоз проверяем свободный ход, и если педаль отрегулирована нормально, затягиваем гайки.

Главный тормозной цилиндр

Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.

Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.

Сама процедура замены выглядит следующим образом.

Отключите минусовую клемму с аккумулятора.
Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.
Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
Снимите цилиндр со шпилек.
Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
Установите бачок, залейте до максимальной отметки тормозную жидкость.
Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.

Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.

Разборка узла с бачком ТЖ

Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.

https://youtube.com/watch?v=ZLiWDHDdSdg

вакуумник Вакуумный усилитель, «облегчающий» педаль тормоза, представляет собой тороид, разделенный диафрагмой на две камеры: одна постоянно связана с впускным коллектором, другая соединяется с атмосферой при нажатии на педаль. Смонтирован «помощник» в подкапотном пространстве за главным тормозным цилиндром и через шток связан с педалью тормоза.

Ремонт вакуумного усилителя тормозов ВАЗ 2109

Основной признак, указывающий водителю на неисправность вакуумного усилителя заключается в затруднительном ходе педали тормоза, что в свою очередь сказывается на качестве торможения и как следствие безопасности управления автомобилем. Вакуумные усилители поддаются ремонту только на специальном оборудование, если такого в наличие у вас нет, то придется его менять полностью, но перед этим необходимо проверить качество его работы и работу обратного клапана и только после этого принимать решение либо о замене, или же ремонт.

Для проверки работоспособности вакуумного усилителя необходимо несколько раз нажать на педаль тормоза, создав давление в системе, при этом педаль тормоза должна застопориться в верхнем положение. Теперь, не отпуская педали, запустите двигатель. В момент запуска, если усилитель исправен и не нарушена герметичность соединения вакуумных шлангов, педаль опустится в полик, Если она не опустилась, то в первую очередь проверяем качество соединения вакуумного шланга и герметичность обратного клапана.

Для проверки обратного клапана на автомобиле ваз 2109 необходимо проделать следующую последовательность действий:

В первую очередь, как уже упоминалось выше, проверяем герметичность соединения шлангов со штуцером на впускной трубе и обратным клапаном на усилителе.

Далее можно приступать к проверке самого клапана, предварительно отсоединяем от него шланг и поддев его плоской отверткой, снимаем с усилителя.
На следующем шаге нам потребуется любая резиновая груша, единственные два условия: груша должна быть герметичной и она должна подходить по диаметру штуцера клапана. На эту роль вполне подойдет ареометр.
Натянув ее на штуцер, сдавливаем грушу рукой, тем самым выпускаем воздух через клапан и отпускаем. Если груша осталась в сжатом состояние, значит клапан работает исправно, то есть он держит вакуум. В противном случае его необходимо заменить. Как вариант можно попробовать продуть клапан ртом, то есть сначала выдуваем, тем самым воздух должен выходить свободно, а потом всасываем и как следствие воздух не должен проходить.

На этом процесс проверки вакуумного усилителя и обратного клапана ваз 2109 завершен. Если герметичность шлангов не нарушена, а сам клапан исправен, то придется менять усилитель.
