Замена вакуумного усилителя ваз 2114 своими руками

Как проверить вакуумный усилитель тормозов

Как только любой из вышеописанных факторов проявляется, сразу же приступайте к диагностике элемента. Для этого следует заглушить двигатель и несколько раз нажать на тормозную педаль с достаточным усилием. Далее останавливаем ее в центре амплитуды движения (фиксируем педаль ногой) и повторно заводим силовой агрегат.

Если педаль немного провалится вниз, то вакуумный усилитель исправен, а если сохранит неизменное положение, значит механизм вышел из строя. После определения проблемы, следует выяснить, что именно случилось с вакуумным усилителем. Для этого нужно его визуально осмотреть. В целом, осмотр осуществляется по следующим пунктам:

1. Вакуумный усилитель проверяется на наличие герметичности соединения патрубка и обратного клапана.
2. Далее проводится осмотр целостности фиксирующих фланцев.
3. В местах изгибов в результате износа могут растрескаться патрубки, о чем будут свидетельствовать мокрые характерные следы на их поверхности.
4. Достаточно часто главной причиной выхода вакуумного усилителя из строя является повреждение хвостовика — на уплотнителе необходимо проверить защитный колпачок, который не должен присасываться. Демонтируйте колпачок и заведите двигатель. Если вы услышали шипение после прокачки хвостовика, значит проблема в нем.

Общая информация

Конструктивное решение тормозной системы 2114-й модели практически одинаково для большинства ВАЗ. Поэтому данная инструкция поможет поменять вакуумник на многих автомобилях

Если принято решение поменять устройство самостоятельно, необходимо прочитать в руководстве об эксплуатации своего ВАЗа рекомендации производителя. И приобрести именно тот вакуумный усилитель, модель которого советуют создатели авто.

Во время работы механические соединения деталей забиваются пылью, остатками рабочих жидкостей, грязью. По истечении длительного периода открутить такие болты и гайки становится очень трудно. Они как будто прирастают и становятся монолитом. Чтобы облегчить работы и не повредить поверхности, следует использовать средство WD-40: предварительно взбрызнуть небольшое количество аэрозоля в место соединения и через несколько секунд, приступить к работе.

Проводить работы под капотом помогут удлиненные и специальные изогнутые рукоятки и насадки для головок. Также в наборах головок, как правило, есть специальный ключ-кардан. С его помощью упрощается процесс отвинчивания некоторых гаек.

Параллельно с заменой механизма следует обновить и шланги, так как резиновые изделия быстро изнашиваются и приходят в негодность. А проводить демонтаж-монтаж тормозной системы – дело трудоемкое и требующее времени.

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

• Рожковые и торцевые ключи размерами «10», «13», «17»;
• Мощная плоская отвёртка;
• Ремкомплект или ВУТ в сборе;
• Герметик и немного желания всё сделать своими руками.

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

1. Отсоединяем от тормозной педали шток-толкатель: Снимаем защёлку, вытаскиваем палец.
2. Отсоединяем от датчика уровня тормозной жидкости колодку с проводами: Отсоединяем колодку.
3. В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»: Две гайки на «17».
4. Удерживая обратный клапан, снимаем с него вакуумный патрубок: Демонтаж вакуумного патрубка.
5. Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону: Гайка на «10».
6. В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза: Гайки на «13».
7. Демонтируем вакуумный усилитель вместе с кронштейном: Демонтаж ВУТ.
8. Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»: Гайки на «17»Ремонт.
9. Приобретаем в магазине ремкомплект ВАЗ — 2108/2109: Содержимое ремкомплекта.
10. Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя: Развальцовка.
11. Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась: Деффект диафрагмы.
12. Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки: Демонтаж.
13. Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает! Каталожный номер.
14. Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз: Внутренний паз диафрагмы.
15. Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой… Смазка герметиком.
16. …и место стыка кронштейна педали с корпусом вакуумного усилителя: Герметизация.
17. На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Воздух в тормозах как исправить проблему

Вакуум тормозов – наиболее частая причина Другое дело, если фактура звука существенно отличается на слух. То есть шипение получается довольно громким и как бы захлебывающимся.

Одновременно при надавливании на тормозную педаль на холодную ощущаем излишнюю тугость ее хода. А также – плавучесть оборотов движка (а иногда и заглохнуть может)

В подобных случаях следует обратить пристальное внимание на вакуумный усилитель, как возможную причину неполадок

Ну, тугая педаль, конечно, еще может быть и от мороза, к примеру, пока главный не прогреется. Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот! Как его проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу – еще и перегрузкам. Происходит это регулярно даже при размеренном и неторопливом ритме – от данной проблемы никуда не денешься. Поэтому этот узел должен подвергаться регулярному тестированию, чтобы обеспечивать водителю и пассажирам максимальную безопасность езды. Так и в истории с вакуумом для тормозов. Как правило, неполадки в его работе происходят из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Она лопается, трескается, перестает выполнять возложенные на нее обязанности – нагнетать вакуум. Иногда сбои дает и выпускной клапан. Доступная каждому водителю проверка работоспособности вакуума своими силами осуществляется следующим способом. Заводим движок и даем ему некоторое время поработать на холостых, чтобы он достиг ;

1. Глушим мотор;
2. Нажимаем на тормоз;
3. Первое нажатие ничем не будет отличаться от обычного, штатного при работающем агрегате.
4. Педаль нужно выжать максимально: при этом в усилителе идет выдвижение диафрагмы и создается вакуум;

Отпускаем педаль, выжимаем ее повторно. Если с системой нелады, то во время второго подхода вакуум не сможет создаваться, и вы будете тактильно наблюдать нехарактерный малый ход самой педали. Эти перемены говорят о поломке в усилителе тормоза.

Доброго времени! Мужики, подскажите, намаялся. ваз 2115, 2004 г.в. Шипит педаль тормоза при нажатии, ненажатая и выжатая в пол не шипит, теперь о тормозах – все новое, все тормозные цилиндры вкруг новые, новый колдун, новый главный, трещал вакуумник – поменял, новый, не трещит. Поменял шланг на вакумник, один хрен шипит педаль, при том машина хорошо тормозит и главное, не перепускает. В чем причина? Часто езжу с ребенком, очково. Шипит педаль тормоза ваз 2114.

Как проверить вакуумный усилитель тормоза на автомобиле ВАЗ 2109?

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов

Чтобы увидеть проблему достаточно обратить свое внимание на тормозную педаль. Например, когда для того чтобы добиться торможения авто необходимо сильнее вдавливать в пол педаль тормоза, сам процесс торможение стал не таким эффективным как ранее и иные – это свидетельствует о наличии дефектов в работе ВУТ

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

1. Остановите автомобиль и заглушите двигатель.
2. Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
3. После этого, не убирая ногу с педали, запустите двигатель.

В случае нормальной работоспособности ВУТ будет ощущение того, что педаль немножко провалилась вниз, если этого не случилось, то вакуумный усилитель или система торможения вышли из строя.

Визуальная проверка ВУТ ВАЗ 2109

1. Проверьте цельность соединения, патрубка и обратного клапана.
2. Удостоверьтесь, что на фланце нет никаких повреждений.
3. Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
4. При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка. Если он начинает присасываться – это свидетельствует о его неисправности.
5. Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

Самостоятельная замена вакуумного усилителя тормозов ВАЗ 2109

Чтобы провести самостоятельную замену понадобится иметь в наличии набор рожковых и торцовых ключей с размерами 10, 13 и 17, а также новое устройство.

Инструкция по замене вакуумного усилителя тормоза:

1. Отключите от тормозной педали шток, который идет от ВУТ.
2. Открутите от усилителя тормозной цилиндр, который расположен в моторном отсеке.
3. Далее необходимо снять цилиндр с вакуума, для этого можно открутить все трубки, проходящие от тормозного цилиндра к кузову, или же устранить одну гайку на «10».
4. Отсоедините шланг, идущий от клапана усилителя к впускному коллектору.
5. Используя кардан, отсоедините от кузова кронштейн крепления.
6. ВУТ прикреплено к кузову автомобиля при помощи четырех гаек на «13».
7. После снятия устройства, поставьте кронштейн креплений на новый усилитель, открутив две гайки на «17», а затем установите его на автомобиль.

Выполнив эту несложную процедуру, вы застрахуете себя и своих родных от непредвиденных ситуаций, возникающих из-за поломки ВУТ ВАЗ 2109.

Последние статьи

Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей

Как работают присадки для двигателя марки

Как регистрировать замену силового агрегата автомобиля в этом году? Как регистрировать замену силового агрегата автомобиля в этом году?

Порядок действий по бумажной волоките.

Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»? Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»?

Для чего нужна регулировка клапанов на двигателе

Наладка клапанного механизма ЯМЗ 238 Наладка клапанного механизма ЯМЗ 238

Точная регулировка клапанов на дизельных ЯМЗ 238:

Схема организации смены стеклоподъемника передней двери на «семерке» Схема организации смены стеклоподъемника передней двери на «семерке»

Конструкция и процедура замены стеклоподъемника

Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона

Рекомендации по замене радиатора салонной печки

Нормативы использования ГСМ в распоряжении Минтранса РФ Нормативы использования ГСМ в распоряжении Минтранса РФ

Какие базовые нормы топлива предлагает Минтранс

Заводской и действительный расход горючего на Lada Priora, причины перерасхода Заводской и действительный расход горючего на Lada Priora, причины перерасхода

Заявленный и измеренный расход топлива на

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

1. Мембрана.
2. Канал атмосферной камеры.
3. Следящий клапан с толкателем.
4. Шток.
5. Канал вакуумной камеры.
6. Поршень.
7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной. В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

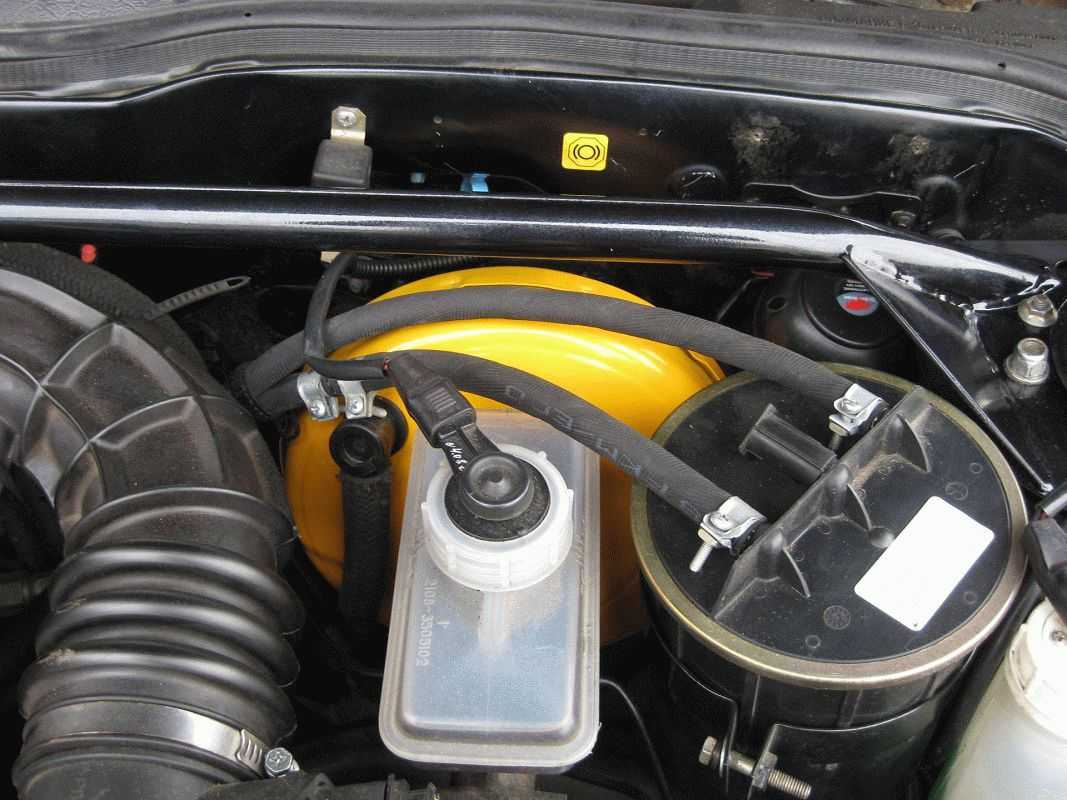

Вакуумный усилитель тормозов

Признаки неисправности вакуумного усилителя тормозов Ваз 2114

Неисправности усилителя тормозов влекут за собой несколько фатальных негативных последствий:

Значительное снижение контроля за автомобилем во время циклов торможения. При отсутствии действия усилителя нагрузка на педаль газа пропорционально увеличивается – педаль идет туго, а эффект от торможения значительно снижается. Для неподготовленного водителя такое поведение автомобиля может стать шоком и привести к дорожно-транспортному происшествию из-за увеличившегося тормозного пути; Автомобиль при неисправности тормозов теряет значительный потенциал в торможении и становится практически неуправляемым;

Тугой ход педали газа. В движении педаль очень плохо поддается продавливанию. Это явный признак неисправности атмосферной камеры диафрагмы корпуса усилителя

В таком случае эксплуатировать машину необходимо с большой осторожностью, так как она потеряла определенную эффективность тормозной системы;

На приборной панели загорается с небольшой периодичностью знак о неисправности тормозной системы. Этот признак может относиться и к иным сбоям в работе тормозов, однако в сочетании с тугой педалью тормоза явно говорит о неисправности усилителя

Электронный блок автомобиля осуществляет постоянный мониторинг всех систем на работоспособность (и хотя на модели ВАЗ 2114 данный блок уже давно не считается современным со своими функциями он справляется на хорошем функциональном уровне и с высокой эффективностью несмотря на немногочисленность датчиков);

Ухудшение тормозных качеств системы наряду с остальными признаками говорит о прямой причастности неисправности усилителя тормозов к опасности возникновения происшествия. Этот признак является главным среди всех остальных, как быто ни было эксплуатировать автомобиль с очень слабой системой тормозов очень опасно – контуры в данном случае не получают дополнительного усилия и не могут эффективно осуществлять торможение.

Устранение неисправности чаще всего заключается в замене неисправного элемента новым узлом – это сэкономит время ремонта, так как реанимация старого изделия потребует не меньше времени и чуть меньшей стоимости деталей. Именно поэтому автолюбители чаще всего прибегают к полной замене вышедшей из строя детали.

Основные признаки поломки ВУ

Проверку вакуумного усилителя вполне реально выполнить самостоятельно. Однако для получения более достоверных данных рекомендуется воспользоваться услугами специалистов или использовать специальное оборудование для диагностики. В данном разделе мы рассмотрим, как определить работоспособность механизма поглощения массы в кустарных условиях. Основным признаком поломки этого механизма является неспособность формировать разряжение в рабочей полости. Как правило, источником данной проблемы может послужить повреждение (обрыв, разрушение, перетирание и так далее) эластичного трубопровода стыкующего ВУ с коллектором мотора или разгерметизация других сегментов системы. Неисправность также может быть вызвана наличием дефектов внутри усилителя.

Запустите силовой агрегат и заглушите его через несколько минут. Зажмите педаль газа, а затем отпустите ее и повторите процедуру. Во время последующих нажатий ход педали должен постепенно уменьшаться. Если разницы нет, это свидетельствует о том, что не обеспечивается дополнительное усилие в ГТЦ, следовательно, требуется ремонт усилителя.

Проведение замены ВУТ ВАЗ 2114

Проведя диагностику, можно приступать к замене. Вам потребуется следующий набор инструментов:

1. Плоскогубцы.
2. Ключи на «10», «13», «17» (рожковые, торцовые головки, накидные).
3. Отвертки плоские и крестовые.

Обратите внимание на то, в каком состоянии находятся штуцеры, хомуты, патрубки. При необходимости проведите их замену. Весь ремонт своими руками без особых трудностей проводится в домашних условиях, нет нужды обращаться к услугам СТО

Весь ремонт своими руками без особых трудностей проводится в домашних условиях, нет нужды обращаться к услугам СТО.

Этапы проведения ремонта:

1. Снимаете шток, соединяющий ВУТ и педаль тормоза. Необходимо пластину поддеть ножом или плоской отверткой, после чего выкрутить болт.
2. Открыв капот, рассоединяете ГТЦ (главный тормозной цилиндр) и вакуумный насос ВАЗ 2114. Обычно для соединения используются простые гайки. Дальнейший демонтаж проводится либо с отключением всех трубок от ГТЦ, либо же «на живую». В первом случае, конечно, окажется намного удобнее, но после ремонта в обязательном порядке проводить нужно прокачку всей системы.
3. Демонтируете шланг, соединяющий усилитель с коллектором.
4. При помощи головки на «13» выкручиваете гайки из салона, которыми произведено крепление усилителя к кузову.
5. Демонтируете усилитель.

Вот и все, на этом процесс демонтажа можно считать завершенным, сборка осуществляется в обратном порядке. Обычно это устройство не ремонтируется, а сразу выбрасывается. Цена его не очень большая, а срок службы значительный. Поэтому оказывается проще (и безопаснее) установить новый ВУТ.

Цена вопроса

Во много ценники зависят от конкретного региона и магазина. Но постараемся вас сориентировать по средним ценникам на сегодняшний день.

Новенький усилок

Элемент/услуга	Стоимость
Новый усилитель среднего уровня	около 2000 рублей
Новый вакуумник хорошего качества	от 3000 рублей
Замена усилителя на СТО	от 1000 рублей

Приготовьтесь к тому, что на СТО вам могут предложить целый ряд сопутствующих услуг. Нужны ли они на самом деле — вопрос очень спорный. В любом случае, лучше научиться разбираться и ремонтировать авто своими руками, нежели тратить огромные деньги на далеко не всегда очень качественный ремонт на автосервисах.

 Загрузка …

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

Рекомендуем почитать

Если двигатель сильно перегревается, потребуется капитальный ремонт и большие денежные вливания. Чтоб это предотвратить, нужно отслеживать уровень ОЖ, .

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими .

Ознакомимся с процессом замены шаровых опор на автомобилях ВАЗ 2107. Чтоб заменить шаровую опору, потребуется поставить автомобиль на подъемник или .

Причиной возникшей необходимости заменить передние пружины подвески может стать нарушение целостности пружин. Это может быть результатом механических .

Вакуумный усилитель ВАЗ 2114 по конструкции точно такой же, как и тот, который применяется на автомобилях ранних моделей – 2108, 2109. Необходим он для улучшения комфорта при управлении автомобилем. Можно вспомнить первые копейки, в которых усилителя не было – на педаль нужно было давить с большой силой, чтобы выжать шток цилиндра. Именно с помощью вакуумника получается в несколько раз увеличить силу, прикладываемую к штоку. Стоит также упомянуть, что эффективность экстренного торможения с использованием ВУТ увеличивается примерно на 200%. Если без ВУТ нужно прикладывать усилие в 13 кг, то с ним намного меньше – всего 7 кг.

Ремонт агрегата — замена диафрагмы

Данная операция непопулярна в среде владельцев «Жигулей», обычно автолюбители предпочитают менять усилитель целиком. Причина — несоответствие результата затраченным усилиям, проще купить и поставить ВУТ в сборе. Если вы однозначно решили разбирать и ремонтировать вакуум-усилитель, подготовьте инструментарий и расходные материалы:

• монтажная лопатка, мощная плоская отвёртка;
• пассатижи;
• молоток;
• щётка с металлическим ворсом;
• тиски слесарные большие;
• комплект ремонтный для вакуумных усилителей ВАЗ 2103—2107;

• герметик силиконовый.

Для выполнения ремонтных работ ВУТ необходимо снять с автомобиля, как описывается в инструкции выше. Разборка и замена деталей ведётся в таком порядке:

1. Поставьте на корпусе метку маркером, развальцуйте соединения с крышкой, отгибая монтажной лопаткой края обечайки.

2. Аккуратно разъедините элементы, придерживая крышку руками, поскольку внутри установлена большая мощная пружина.

3. Извлеките шток и сальник, снимите диафрагму с внутреннего корпуса. При разборке все детали поочерёдно раскладывайте на столе, чтобы ничего не перепутать в процессе установки.

4. Почистите щёткой корпус и места прилегания мембраны. При необходимости вытрите насухо камеры изнутри.

5. Соберите элементы вакуум-усилителя в обратном порядке, используя новые детали из ремкомплекта.

6. Совместив метки на крышке и корпусе, вставьте пружину и сожмите обе половинки в тисках. Тщательно выполните вальцовку, пользуясь монтировкой, молотком и отвёрткой.

7. Проверьте герметичность ВУТ с помощью резиновой груши, вставленной в отверстие вакуумного шланга.

После сборки установите агрегат на автомобиль, заранее отрегулировав вылет штока (процедура описывается в предыдущем разделе). По окончании проверьте работоспособность усилителя на ходу.

Видео: как поменять диафрагму ВУТ на «классике»

Усилители тормозов вакуумного типа нечасто беспокоят хозяев «Жигулей» поломками. Известны случаи, когда заводской ВУТ исправно работал в течение всего срока эксплуатации автомобиля ВАЗ 2107. При внезапном отказе агрегата тоже паниковать не стоит — неисправность вакуум-усилителя не влияет на работу тормозной системы, только педаль становится жёсткой и неудобной для водителя.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

• При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
• В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
• Запустить двигатель на холостых оборотах.
• Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
• Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

• Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
• Запустить двигатель и дать ему немного прогреться.
• Несколько раз нажать на педаль тормоза.
• Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
• Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

• затяжка и общее состояние хомутов трубопровода ВУТ;
• трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
• состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

• запустить двигатель и дать поработать около одной-двух минут;
• до упора нажать на педаль тормоза и заглушить двигатель;
• если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
• в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.
