Не работает печка на ваз 2109 при работающем двигателе

Выбор

Выбирая новый радиатор для печки своего ВАЗ 2109, следует понимать, чего именно вы хотите добиться и каким бюджетом при этом располагаете.

Сегодня на выбор потребителям предлагается два типа агрегатов.

Тип радиатора

Особенности

Алюминиевый
Относительно недорогой вариант радиатора, который характеризуется высокими показателями теплопроводности. Однако такое устройство не подлежит ремонту, в чем выражается главный его недостаток

Но на практике ремонт проводят не так часто, потому мало кто обращает внимание на этот минус
Медный
При необходимости и обнаружении течи медный радиатор поддается ремонту — пайке. Показатели теплопроводности несколько выше, если сравнивать с алюминиевыми аналогами

Но при этом цена достаточно высока — как на ремонт, так и на сам радиатор

Статья в тему: Проверка, расположение, замена вакуумного усилителя тормозов ВАЗ 2110

Алюминиевый агрегат

Из-за нерентабельности и высокой стоимости большинство владельцев ВАЗ 2109 выбирают алюминиевые радиаторы. Но здесь все зависит от ваших личных решений и предпочтений. При активной эксплуатации автомобиля в условиях суровой зимы медный радиатор вполне себя оправдывает.

Медный агрегат

Как снять печку на ВАЗ-2109 с высокой и низкой панелью: видеоинструкция

Время от времени все элементы машины необходимо менять. Если вы разбираетесь в своем железном коне и знаете его структуру, то любая работа по снятию или установке той или иной детали не составит для вас труда. Что касается отопительного прибора, то периодически его тоже необходимо менять. В основном это происходит, если он выходит из строя либо барахлит. Заменить радиатор несложно, если знать некоторые нюансы и хотя бы немного разбираться в своем транспортном средстве. Выясним, как это корректно сделать.

Извлечение вентилятора своими руками: этапы процедуры

Наличие необходимых инструментов и соблюдение последовательности – главные составляющие качественной процедуры по снятию отопителя. Итак, выполняется это следующим образом:

Для начала необходимо открыть капот и отсоединить клемму «минус» от зарядной батареи.
После этого нужно отсоединить питающий привод от электродвигателя, разъединив при этом колодку с проводами.
Затем сразу отворачиваем гайку, которая держит двигатель, и снимаем со шпильки массовый провод.
Потом снимаем кожух мотора, который находится в отсеке между двигателем и салоном. При помощи крестовой отвертки нужно отвернуть по два крепления, а лишь потом можно снимать.
После отворачиваем по два винта крепления мотора от кузова машины. Далее нам нужно этот моторчик снять, отвернув винты и сняв решетки.
Затем приступаем к снятию электродвигателя, приподнимая его, а потом, поворачивая на 90 градусов, вытаскиваем из отсека багажника. Если вы намерены разбирать электродвигатель, сначала проверьте крыльчатку, дабы она была без повреждений, иначе снимать ее нежелательно.

На этом снятие отопителя салона завершается.

Далее рассмотрим, как осуществляется замена радиатора отопителя с высокой панелью и низкой.

Высокая панель

Замена радиатора отопителя с высокой панелью состоит из следующих этапов:

Радиатор печки располагается там, где находятся ноги переднего пассажира. Именно поэтому на время проведения работ желательно снять пассажирское кресло.
Найти с правой стороны болты, которые крепят панель, а затем их открутить.
Далее нужно немного подтянуть на себя корпус и вставить в щель распор в виде деревянного бруска.
Затем надо закрыть кран и подложить несколько тряпок в места, где может быть утечка.
После нужно открыть капот и крышку расширительного бачка на радиаторе.
Печка располагается между бардачком и нижней полкой. Все работы нужно делать быстро, дабы не разлился антифриз. Также для того чтобы шланги шли по направлению к радиатору, понадобятся две резиновые перчатки.
Затем готовим резиновую заглушку, просовываем руки через отведенную панель к радиатору.
Снимаем нижний патрубок и затыкаем отверстие большим пальцем левой руки, а после правой вставляем в шланг заглушку.
После этого понадобится пустая емкость для охлаждающей воды. Ее необходимо разместить под патрубком.
Точно такую же операцию надо повторить с верхним патрубком.
Когда сольется охлаждающая жидкость, нужно вытащить радиатор обогревателя и поставить новый. При вытаскивании радиатора его следует приподнять вверх, слегка сдвинуть, а потом потянуть вниз.

Процедура не из легких, но при соблюдении правил ее можно выполнить собственноручно, не обращаясь к специалистам. На просторах Интернета есть множество видеороликов на эту тему, которые помогут быстро и качественно заменить радиатор отопления салона.

Низкая панель

В целом замена низкой панели сильно не отличается от замены высокой. Действия в обоих случаях примерно одинаковые. Однако в первом случае времени должно уйти немного меньше. Дело в том, что поменять радиатор печки можно без снятия пассажирского места. Разборка кресла тоже занимает время, поэтому в данном случае оно не утрачивается

Здесь важно снять кожух руля, чтобы он не испортился при снятии панели. После окончания очень важно хорошо помыть руки, так как в процессе работы на них попадает охлаждающая жидкость, опасная для здоровья

По возможности работы следует выполнять в перчатках, дабы различные жидкости не повредили руки.

Итак, мы рассмотрели в общих чертах, как правильно снимать радиатор и тонкости при работе с высокой и низкой панелями. При наличии соответствующих знаний выполнить данные работы не составит труда. Но если вы не уверены в своих силах, обратитесь в технический сервис, где не только качественно заменят отопительное устройство, но и выключатель вентилятора печки, а также другие элементы ВАЗ-2109. За такую услугу придется заплатить, но зато результат будет наилучшим.

Определяем неисправности

Выявляем неисправность радиатора. Первым сигналом на то, что присутствует неисправность, является частое заливание тосола в бачок. В данной ситуации нельзя сказать точно, что проблема кроется именно в радиаторе. Виновниками могут быть патрубки или кран отопительной системы. Для изоляции варианта с краном достаточно проверить салон машины на неприятный запах и капли тосола на напольном покрытии. Если таковых нет, дело точно не в кране. Чтобы определить состояние патрубков, получите к ним доступ, чтобы визуально осмотреть. Таким образом вы поймете, протекают они или нет.

Если проблем как таковых нет – загвоздка кроется именно в радиаторе. Решать проблему необходимо достаточно оперативно, так как тосол может попасть в салон и испортить ковролиновое покрытие.

Что может сломаться?

Проблема, что плохо греет печка ВАЗ 2109, отнюдь не нова и возникает у каждого третьего водителя. Нужно выяснить, что именно произошло внутри печки ВАЗ 2109:

Еще одной классической и не менее распространенной причиной того, что в автомобиле не греет печка, являются неисправности радиатора. Проще всего будет его почистить, что дает положительный результат в подавляющем большинстве случаев. Конечно, для того чтобы добраться до радиатора, необходимо будет снять приборную панель и корпус печки, однако все эти манипуляции займут не более часа.

Если по-прежнему печка дует холодным воздухом, радиатор обязательно придется менять.

После таких перемен и при условии отсутствия других повреждений можно не сомневаться: печка на ВАЗ 2109 будет работать корректно.

Автовладельцы «девяток» знают особенности работы отопительной системы своего автомобиля. Когда летом все в порядке, то зимой наблюдается обратная ситуация, и в салон поступает холодный воздух. А это уже неприятно, к тому же вредно для здоровья. Дополнительно к этому запотевают боковые и лобовое стекло. Проблемы с печкой ВАЗ-2109 нужно устранять заранее, чтобы быть во всеоружии к зиме.

О причинах неисправности отопителя ВАЗ 2109

Воздушные пробки тоже стали довольно частым явлением при первых зимних запусках печки. Антифриз попросту не циркулирует по отопительному контуру, поскольку тот перекрыт воздушной пробкой. В этом случае нужно принимать меры по удалению пробки, а заодно поменять антифриз и промыть систему охлаждения за компанию. Может случиться такое, что после 60-80 тысяч количество накипи в радиаторе отопителя просто не дает возможности нормально циркулировать охлаждающей жидкости, в этом случае, если не видны явные симптомы неисправности, нужно принимать решение в зависимости от пробега девятки.

Если же антифриз все-таки начал протекать, то прежде всего стоит проверить патрубки системы отопления. Не так это просто, как кажется, но все же лучше, чем снимать отопитель полностью. В принципе, даже при замене радиатора печки рекомендуют менять и патрубки для профилактики, поэтому стоит купить и их. Раз мы уж в магазине, тогда выберем подходящий радиатор отопителя.

Замена радиатора на низкой панели

Особенно быстро это происходит, если в течение долгого времени не менять охлаждайку. Также важным фактором, влияющим на резерв детали, является качество материала, из которого изготовлена деталь.

Замена радиатора печки ВАЗ-2109 дело не простое, но вполне выполнимое самостоятельно.

Этот метод не потребует откручивания приборной панели и сливания охлаждайки. Сама работа по замене не займёт больше часа по времени. Но единственным минусом способа является необходимость спиливания журнальной полки под бардачком.Что нужно:

Ножовка по металлу.
Отвёртка крестовая.
Гаечный ключ на 7 или 8, в зависимости от хомутов.
Радиатор для замены.
3 пробки от бутылки шампанского.
Ёмкость под остатки охлаждайки.

Ход работы

Отодвиньте по максимуму назад переднее пассажирское сиденье.
Найдите справа крепления приборной панели и открутите их.
Потяните на себя приборную консоль и в получившуюся щель вставьте распор, можно для этих целей использовать брусок из дерева.
Закройте кран отопителя, подложите резиновые коврики или старые тряпки там, где может потечь охлаждающая жидкость.
Откройте капот и свинтите крышку расширительного бачка. Для снижения давления закройте крышку.
Радиатор располагается между бардачком и нижней полкой. Чтобы не разлить охлаждайку, выполняйте все действия очень быстро. Кроме этого, вам понадобятся 2 резиновые заглушки или пробки от шампанского, чтобы заткнуть отверстия в шлангах.
Просуньте руки через щель отодвинутой приборной панели к детали, требующей замены.
Снимите нижний патрубок и сразу же заткните его отверстие большим пальцем левой руки, потом правой вставьте затычку в шланг.
Слейте охлаждайку из патрубка в заранее подготовленную ёмкость.
Отсоедините элемент отопителя и замените его новым

Снятие детали производите осторожно: сначала приподнимите его вверх, затем немного сдвиньте и потяните вниз. Таким образом, вам будет его легче извлечь.

Ход работы по замене в системе отопления автомобилей с низкой приборной панелью аналогичен моделям с высокой. Но при этом для замены радиатора не требуется отодвигать или снимать передние сиденья.

Также перед началом работы обязательно снимите кожух с руля, чтобы не повредить его при отгибании приборной консоли. Самый надёжный вариант для замены — это медный радиатор печки, он самый дорогой из всех существующих, но он самый надёжный и в случае повреждения или протечки можно произвести его ремонт, запаяв образовавшееся отверстие.

Снимая радиатор печки на ВАЗ-2109, не забывайте о безопасности, охлаждающая жидкость опасна для здоровья, постарайтесь защитить руки хотя бы перчатками, а после работы тщательно их вымойте.Если у вас появились сомнения, что вы не справитесь, то лучше обратиться за помощью в автосервис. Но ведь на много приятнее разобраться самостоятельно и сэкономить пару тысяч рублей.

Как произвести замену моторчика отопителя

Очень часто при появлении скрипа при включении печки сигнализирует о неисправностях её моторчика или о его скором выходе из строя. В этом случае вам потребуется замена моторчика печки. Также бывают случаи, когда нужно заменить вентилятор отопителя, принцип действия по замене мотора и вентилятора очень схожи.

Крестовая отвёртка.
Трещотка с головкой 10 мм в диаметре.
Отвёртка плоская.

Замена вентилятора печки ВАЗ — работа несложная, главное, чётко знать, что именно и в какой последовательности вы будете делать.

Снимите пластиковую накладу обогревательной системы, она находится в подкапотном пространстве машины и держится на пяти болтах.
Сдвиньте защитный кожух мотора отопителя, для этого вам потребуется снять резинку, которая выполняет роль уплотнителя капота.
Снимая вентилятор с моторчиком, открутите 2 крепёжных болтика, которые их фиксируют.
Затем вернитесь в салон и под рулём найдите штекер плюсового провода и отцепите его.
Следующим шагом будет отцепление минусового провода, для этого открутите фиксирующую гайку при помощи трещотки.
Вернитесь в подкапотное пространство и достаньте мотор отопителя.
Произведите замену неисправных частей.
Соберите всё в обратном порядке.

Устройство печки

Устройство печки: 1 – упругая втулка; 2 – пружинная гайка; 3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем.

Конструктивно печка ВАЗ 2109 состоит из нескольких деталей:

Внешний кожух — выполнен из нескольких сложной конфигурации пластиковых деталей, плотно прилегающих друг к другу и имеющих уплотнители.
Воздуховоды — гофрированные трубки большого диаметра, по которым воздух доставляется к соплам в салоне (у лобового стекла, со стороны водителя и пассажиров). Величина потока регулируется задвижками.
Регулирующие задвижки — они располагаются как внутри приборной панели, так и на ней. Первые регулируются через тяговые тросики, а вторые непосредственно вручную.
Радиатор — выполнен из алюминия и пластика. Металлическими являются трубки и пластины. Пластиковый — накопительный бачок.
Вентилятор — работает на электроэнергии и питается от бортовой сети (12 В)
Резиновые трубки — соединяют расширительный бачок, радиатор, помпу. По ним подводится и отводится теплоноситель.
Насос — также электрический, перекачивает антифриз и обеспечивает более интенсивный теплообмен.
Термодатчик — устанавливается внутри радиатора и управляет работой насоса и вентилятора.
Кран — управляется особым рычажком и позволяет полностью перекрыть ток теплоносителя в системе.
Управляющие рычажки и система тяг — выводятся на приборную панель и передают воздействие на внутренние заслонки и переключатели
Верньер включения и регулировки оборотов вентилятора — находится также на лицевой панели рядом с рычажками.
Блок электрики — проводка питания и нагружающие резисторы.

Отчасти к системе обеспечивающей обогрев салона относится расширительный бачак с тосолом. Именно в него поступает отдавший тепло антифриз из радиатора.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду

При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

монтажный блок предохранителей;
замок зажигания;
дополнительный резистор;
электродвигатель вентилятора;
переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Основные неисправности печки

Как мы уже упоминали, печка соединена с системой охлаждения ДВС. Соответственно, проблемы с обогревом могут возникнуть по следующим причинам:

Недостаточное количество охлаждающей жидкости в системе.
Закупоривание трубок радиатора охлаждения.
В системе присутствуют воздушные пробки. Чтобы их устранить, понадобится открутить крышку радиатора или расширительного бачка и дать мотору немного поработать на холостых оборотах.

Есть еще ряд неисправностей системы охлаждения, которые также могут повлиять на работоспособность отопительной системы ВАЗ-2109. Мы рассматриваем наиболее распространенные.

Слабым узлом системы обогрева является кран, через который антифриз поступает в радиатор отопителя. Этот узел может протекать. В таком случае его нужно заменить на новый.

Некачественная охлаждающая жидкость провоцирует повреждение резиновых патрубков по причине агрессивного химического состава.

Проверяйте состояние насоса, который отвечает за перекачивание антифриза и его циркуляцию в охлаждающей системе.

Плохая работа печки может быть спровоцирована некорректной работой электрического мотора, который приводит в движение вентилятор системы отопления.

Если вы заметили посторонние звуки в работе этого мотора – это является сигналом к ряду проблем:

Возможен перегрев из-за отказа предохранителей.
При работе на малых оборотах не идет теплый воздух – вышел из строя электромотор или произошел обрыв в электрической цепи системы отопления.

Регулярно проверяйте состояние радиатора отопителя. Он может забиваться в процессе эксплуатации, а это провоцирует недостаточное поступление антифриза. Чтобы провести профилактические работы, нужно демонтировать этот элемент и промыть его. Если деталь не поддается очистке, тогда лучше купить новую и произвести замену.

Поиск проблем

Чтобы отыскать источник течи в печном радиаторе, обратите внимание на следующие моменты:

Первостепенный признак наличия течи в системе отопления салона — это повышенная частота доливки тосола в расширительный бачок. При этом гарантировать, что проблема именно в самом радиаторе, нельзя;
Изучите состояние крана отопителя, патрубков;
Если виновник кран, определить это не сложно. Если внутри салона отсутствуют неприятные сладковатые запахи и пол не покрыт следами охлаждающей жидкости, тогда это точно не он. Наличие таких признаков говорит о том, что нужно менять кран печки;
Определить наличие деформаций, трещин в патрубках можно только путем их визуального осмотра. Потому демонтажные работы проводить придется;
Откинув варианты с патрубками и краном, остается только один вариант — повреждение самого радиатора печки.

Затягивать с ремонтом радиатора не стоит, поскольку сначала это приведет к необходимости тратить лишние деньги на тосол. Литр ОЖ стоит порядка 100 рублей. А с течением времени проблема усугубится, тосол заполнит салон, начнет разъедать напольное покрытие, доставлять массу других неприятностей.

Система отопления

Как правило, отопительная система автомобиля Ваз 2109 состоит из нескольких основных элементов и узлов, проведенных ниже.

Ваз 2109 система отопления салона

Сам отопитель или печка – главное звено в системе отопления. Крепится он 4-мя гайками в салоне автомобиля под приборной панелью к болтам. На печке установлены бывают воздуховоды, которые фиксируются к панели приборов снизу. В их конструкции обязательны уплотняющие прокладки.

Из чего состоит печка

Отопитель системы Ваз 2109 состоит из:

2-ух пластмассовых кожухов, соединяемых между собой скобами (скобы крепления соединяются по периметру);
Специального жгута, закладываемого в пазы для уплотнения;
Электровентилятора, который принудительно подает воздух в салон и крепится винтами поверх печки;

Примечание. Моторчик установлен на печке так, чтобы его демонтаж был удобен и не вызывал никаких сложностей.

Радиатора подогрева, который установлен в кожухах отопителя;
Краника;
Насоса системы охлаждения, который осуществляет циркуляцию жидкости через радиатор;
Рукоятками печки, которые позволяют осуществлять управление отопителем.

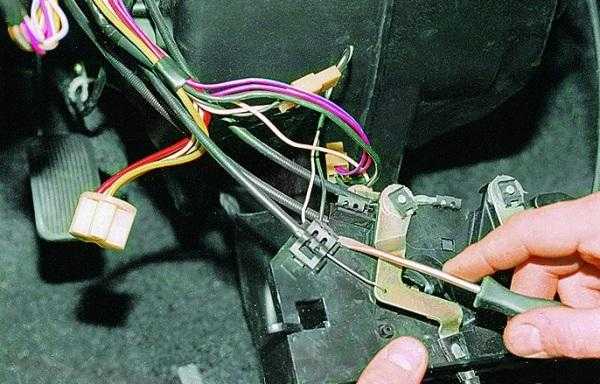

Управление рукоятками печки

Добиться наиболее комфортных условий в салоне можно, если перемещать ручки управления печкой и регулируя положение сопел следующим способом:

Верхняя правая ручка регулирует подачу воздуха к ногам водителя и переднего пассажира (если положение крайнее левое – подача максимальная, если ручка в крайнем положении справа – подача перекрыта).

Левая верхняя ручка регулирует подачу воздуха на лобовое стекло.
Нижняя ручка регулирует температуру воздуха, который поступает в салон (крайнее левое положение – холодный воздух, крайнее правое положение – горячий).
Левой кнопкой-вращалкой, видной на фото выше, подключается вентилятор печки. Он позволит увеличить подачу воздуха. Кнопка имеет 4 положения: 0 – выключенное состояние, 1 – начальная скорость, 2 – средняя скорость, 3 – максимальная скорость.

Если температура воздуха на улице минус 20 градусов Цельсия, печка начинает обеспечивать максимальный режим обогрева автоматически. Показатели в данном случае следующие:

+20 градусов Цельсия обеспечивается в салоне транспортного средства;
+25 градусов Цельсия обеспечивается в зоне ног пассажира и водителя.

Радиатор отопителя «девятки»

Это одна из важнейших деталей системы отопления автомобиля. К сожалению, радиатор в Ваз 2109 в течении прохождения определенного количества времени начинает протекать. Следы тосола на пассажирском коврике или под ковриком – симптом протечки радиатора отопителя. В этом случае на Ваз 21093 отопление салона будет стопроцентно нарушено и придется заменить радиатор.

Виды радиаторов

Для Ваз 2109 существует несколько основных видов радиатора. Самыми популярными считаются:

Алюминиевый оригинальный;
Алюминиевый неоригинальный;
Медный.

Из всей этой троицы самым дорогим является медный радиатор, который можно и запаять в случае чего и который в значительной степени надежнее остальных. Алюминиевые радиаторы менее надежны, зато дешевле. Оригинальный стоит примерно около 700 российских рублей, в то время, как неоригинальный можно и за 400 рублей купить. Конструкция обоих видов алюминиевых радиаторов различна:

Пластины в оригинальном радиаторе расположены гораздо плотнее, чем в неоригинальном варианте.
Площадь теплообмена в неоригинальном радиаторе меньше, чем в оригинальном.
Конструкция алюминиевого оригинального радиатора намного прочнее.
На оригинальном радиаторе воздух начинает теплеть уже при температуре ОЖ в 60 градусов, а в неоригинальном только при 90 градусах и выше.
Внутри радиаторов оригинальных имеются специальные завихрители ОЖ, выполненные в виде спиральных лент. Они значительно повышают эффективность работы, ведь ОЖ не «пролетает» сквозь радиатор, а медленно циркулирует, эффективнее отдавая тепло.

Замена радиатора

Нужна в том случае, если старый уже не функционирует достаточно эффективно. Проводится замена следующим способом:

Откручивается передняя панель.
Радиатор демонтируется и выводится аккуратно из своего места.
Устанавливается новый.

Примечание. Мастера-самоучки рекомендуют снимать радиатор снизу панели приборов, где нижняя полка и мешает это сделать. Эта полка отпиливается, а после установки нового радиатора крепится на саморезах, и в дальнейшем ее снятие будет легким делом.
