Снятие топливного модуля эбн и замена бензонасоса на приоре

Лада Приора Хэтчбек 2009, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — своими руками

Лада Приора, 2012

Комментарии 21

Не объяснимо, но факт, спасибо огромное за инфу! Именно так и ‘отремонтировали’ авто! Я в шоке, но все чётко заводится после ослабленного шурупчика, мучилась недели три, заводилась раза с 20ого.

Подскажите внезапно перестала заводиться Приора, зажигание включаешь на стартер реле щёлкает а на БН тишина предохранители все целые релюху менял и стартер не крутит

Писец…я в ах уе…я тоже перепробывал все и ничего не работало…и вот ослабил я этот болтик и е.б.а.н.у.т.ь.с.я. ЗАРАБОТАЛО

Парни здравствуйте!Если кто сталкивался, проблема в следующем, бензонасос не качает при включении зажигания, реле не щелкает, ставил заведомо рабочее ничего не меняется, предохранитель цел, сбрасываю клемму с акб, качает три раза, но машина не заводится, пытается, будто схватывает, но нет, ставил перемычку вместо реле бензонасоса, жужжит, но не заводится

Такая же проблема.

подскажите, а если простой стандартный ключ

Реально .ука болтик отпустил и перестала глючить .))Грешил на иммобилайзер, но в чем дело не понимал ))Ключ по 10 -15 раз туда ссюда крутил чтобы завестись иногда со второго раза заводилась, реле выключалось и все тут .И хвала небесам 😁

А что если просто батарейку вытащить

Батарейка служит только для кнопок открыть закрыть

Спасибо за информациюОчень полезная!У меня тоже самое, нужно менять ключ )

Сам сегодня только от этой проблемы избавился . Пару дней назад машина перестала заводиться . С утра бензонасос работал, а вечером совсем перестал . Да и стартер недолго крутил, плюс загорелся ключ на приборке . Залез в инет, по всем симптомам была проблема с иммобилайзером . Сразу скажу ключ родной у меня не рабочий и с него машина не открывается и не закрывается . Перед поломкой я переставил лезвие ключа на выкидной ключ, предварительно все там подточив и подогнав (это было вечером ), а на утро уже не завелся . Не может же нерабочий ключ повлиять на работу машины или вообще его отсутствие ? Утром приехал электрик поставил «свои мозги», прикурил от своей машины, еще что-то там сделал и сказал заводиться . Машина начала заводиться еле-еле и с третьего раза завилась . Доехали до его станции, он перепаял мозг, что-то еще через комп сделал и вставил обратно «Мозг» . Сказал заводиться . Я завел, машина завелась с первого раза . Мастер сказал, что будет теперь заводиться, но при заводе на приборке будет мигать ключ несколько секунд, а потом потухнет . Загорающийся ключ не помеха, главное что теперь завожусь . Его вердикт такой, что возможно был скачек напряжения, в силу разных причин либо это ( съем аккума, сбрасывание клемм, малый заряд аккума, плюс может способствовать прикуривание от др.авто (я кстати это не делал ), а вот снимал я его часто . Из-за этого скачка ИММО думает, что машину угоняют и блокирует систему . Сказал, что по звукам, как троит одна катушка зажигания ( и возможно ее надо менять ), так же надо чистить форсунки . Это еще вместе с деталями 3.5 р. И это надо будет сделать, т.к. ситуация с плохим заводом авто может повториться . За его работу (выезд до меня, перепайку и «убийство иммо» ) отдал 2000р. в среднем по электрикам так эти услуги и стоят . До этого из—за незавода выбило заглушки распредвалов . Брат сегодня звонил, сказал Ю что тоже такая проблема ( тоже заглушки выбивала из-за незавода и тоже горел ключ и выключился бензонасос.

Лада Приора Хэтчбек Павел › Бортжурнал › Не включается бензонасос при включении питания

Всем привет!Совсем давно, когда ездил на диагностику, мастера сказали, что в моей Приоре слабое давление в рампе. Не стал делать, т.к. поломка не смертельная, да и средств не было на тот момент. И вот буквально, в последние три дня у меня еле-еле заводилась машина, раза с 7ого. Включаю питание, бензонасос работает секунду и отключается, начинаю заводить — шиш! Ещё раз, третий, четвертый… и на седьмой раз только заводилась!Помчал в гараж снял бензонасос, пошатал проводки, помыл фильтр, поставил…ни чего не изменилось!

Полез в предохранители и релюхи.

Но там тоже всё ок! Всё цело и всё щёлкает.Над ЭБУ.

Потом, я обратил внимание, что на заведённой машине бензонасос работает отлично, стоит заглушить и включить питание — ноль реакции. И ещё, на панели приборов начинает мигать иммобилайзер (жёлтая машинка с ключом)

Полез в инет…попадалось много статей, где люди пишут, что на ключе, который с кнопками, может перетянут быть болт. Что за фигня? Из-за болта на ключе может не завестись машина?! Решил попробовать…отпустил болт и…О БОГИ! Насос зажужжал и машина завелась! Совпадение? Хотите верьте хотите нет!Пишут, что припайка фиговая и со временем что-то клинит и иммобилайзер не видит ключ. Раскрутил, почистил, это особо не помогло, но если до конца не затягивать то всё работает.

P.S. Спустя неделю я заехал в сервис (по другой проблеме) и рассказал о глюке иммо. Мастер показал горсть таких же неисправных ключей. Не я один с такой проблемой был. Поехал и купил новый ключ! Но нужно иметь ввиду, что новый ключ нужно обучить. Есть подробное описание этого «обучения» в инете, несложно, я по нему всё сделал сам.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

когда включено зажигание;
при холостых оборотах двигателя;
кода сброшена трубка регулятора давления топлива;
при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
при холостых оборотах двигателя — не менее 2,5 атмосфер,
когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

ТСД дизельного агрегата

Дизельные моторы для некоторых людей ассоциируются с повышенным шумом, большим количеством вибраций и высокой детонацией. На самом деле, это устаревшая информация. Современные дизельные агрегаты, благодаря использованию новейших самоуправляемых СУ и технологичным корректировкам, работают почти также тихо, как и бензиновые моторы.

Система питания Коммон Рейл

Система питания – одно из важнейших звеньев. Она сформировалась вместе с остальными частями автомобильной системы. Чего только стоит система Коммон Рейл, покорившая миллионы фанатов по всему миру.

Дизельный мотор, как и бензиновый, является двигателем внутреннего сгорания. По конструкции он мало отличается он него, ведь основу агрегатов составляют цилиндры, поршни и другие части. Но в дизельных ДВС степень сжатия и давление намного выше. Из-за этого дизельный силовой агрегат значительно тяжелее бензинового. Это делается для того чтобы мотор лучше противостоял высоким нагрузкам.

Главное отличие дизельного агрегата – в способе формирования ТВС, воспламенении и сгорании. Если в бензиновом двигателе ТВС формируется в системе впуска, и её воспламенение осуществляется от свечи зажигания, в дизельном агрегате всё по-другому.

В первую очередь воздух и солярка поступают в цилиндры ДВС порознь. Первым идёт воздух, который накаляется и сжимается до высоких отметок. Затем поступает солярка, тоже под большим давлением, чтобы воспламенение проходило самопроизвольно, ведь свечей в дизельном автомобиле нет.
Роль свечи в дизельных агрегатах выполняют нагревательные элементы, которые быстренько обогревают воздух в камере, пока ещё двигатель холодный.

Теперь о принципе работы. Дизельное топливо закачивается из резервуара с помощью насоса, и после фильтрации через ТНВД подаётся на форсунки. Последние распыляют солярку.

Как работает дизельный мотор

Примечательно, что в системе дизеля принято говорить о двух типах давления. Низкое образуется в области предшествующей подготовки ТВС, ещё перед отправкой солярки в отдел высокого давления. Что касается высокого давления, то оно образуется непосредственное в отсеке доработки смеси, когда она переходит в рабочую камеру.

ТСД дизельного мотора выполняет разом несколько функций: подаёт горючее в чётко отмеренном объёме, в нужный момент, и под конкретным давлением. Из-за большого количества требований, ТСД дизеля более сложна, чем топливная система бензинового агрегата. И стоит она тоже, дороже.

В дизельных автомобилях большую роль играет ТНВД. Этот насос отвечает за высокое давление, его достаточность. Если в бензиновой машине мощностный режим агрегата варьируется нажатиями на педаль газа, то в новых дизельных автомобилях объём подаваемой солярки от этого не увеличивается, а меняется только программа, управляющая регуляторами.

Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана.
Отверните гайку головчатым ключом «10».
Потяните крепеж к себе. Выполните то же действие с другой стороны.
Вытащите подушку дивана.
Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться.
На пол кузова поставьте тазик или другую емкость.
Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка.
Крестообразной отверткой отверните саморезы. Уберите лючок.

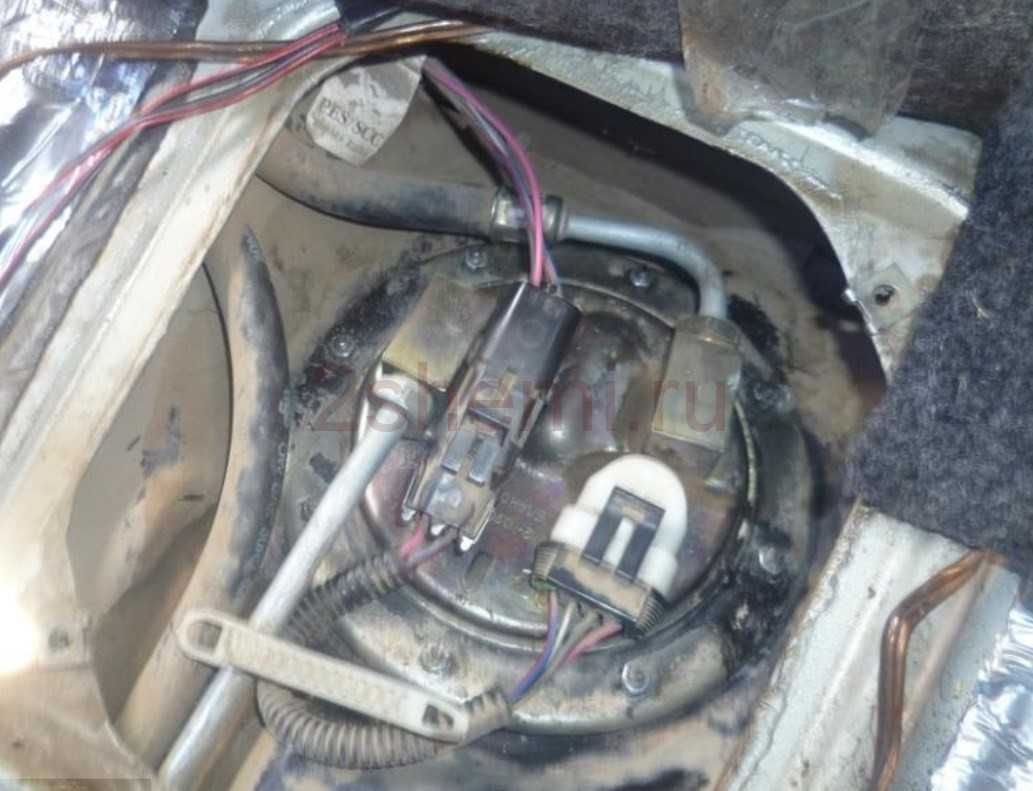

Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку.
Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость.
Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку.
Теперь предстоит аккуратный процесс демонтажа модуля

Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными.
Модуль сразу же направьте над емкостью – с него будет стекать бензин.

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
Отсоедините провода от насоса.
Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

Прокрутите ключ в замке, включив зажигание.
Снимите реле топливного насоса аккуратным движением.
Поставьте перемычку между контактами 30 и 87.
Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

Проверьте напряжение на фишке насоса при помощи мультиметра.
Проверьте подачу «массы» на фишку насоса.
Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.

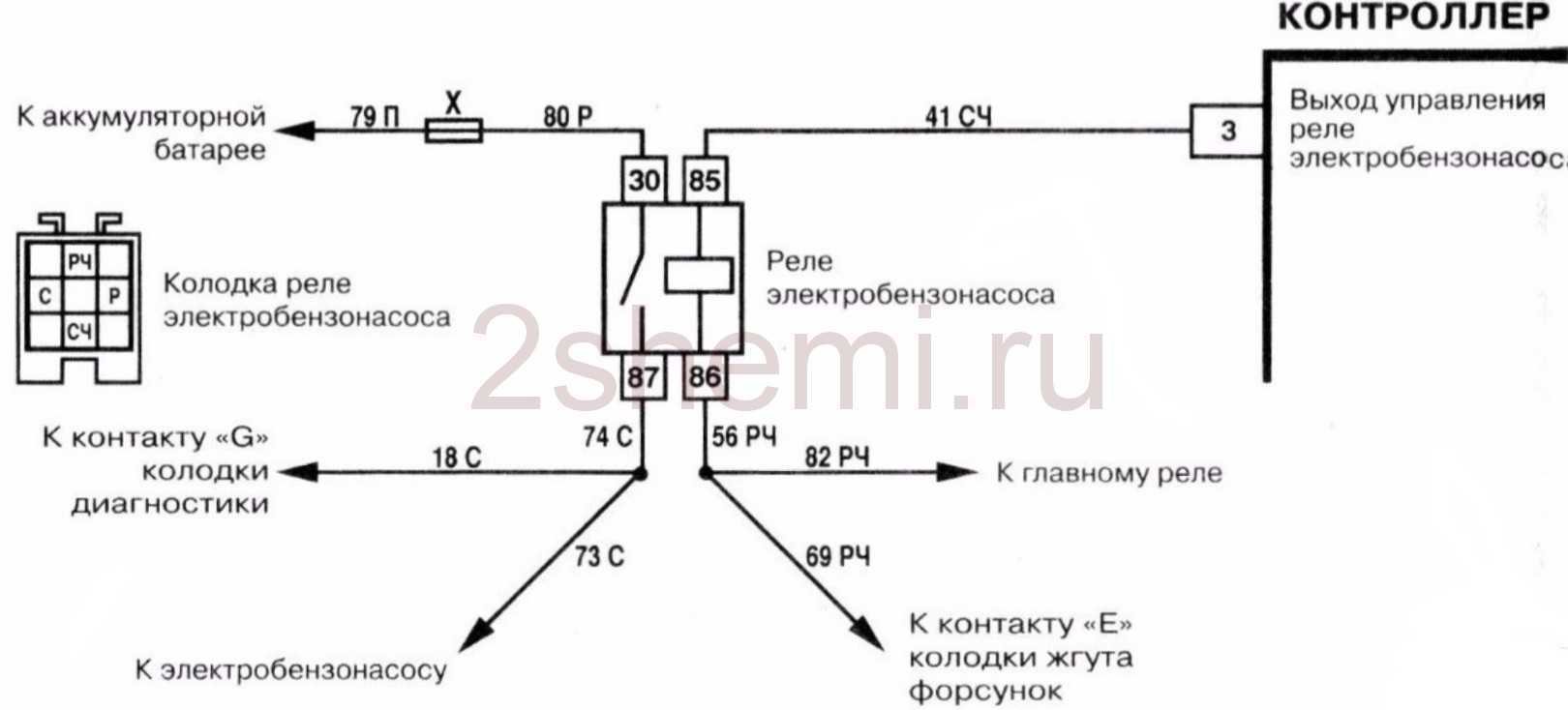

Где находится реле бензонасоса

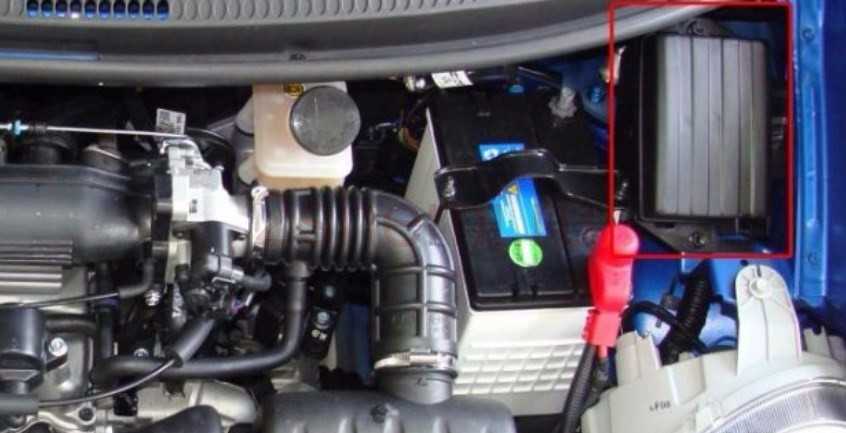

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Проверить работоспособность самого насоса просто, поэтому делаем так:

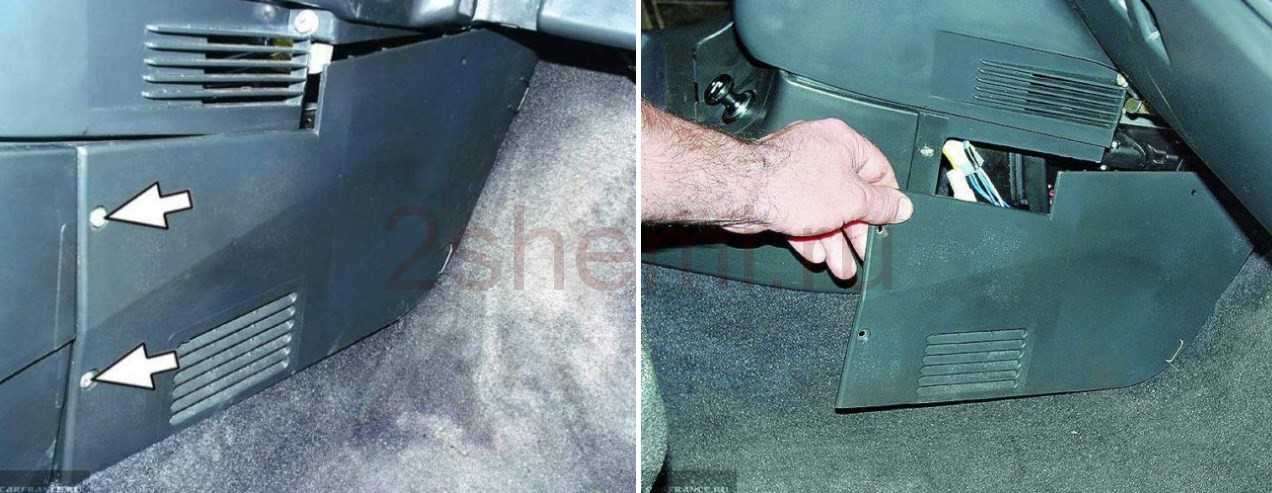

снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

Замена электробензонасоса на ВАЗ

Уменьшить давление в системе подачи топлива.
С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
Монтаж насоса производить в обратной очередности.

При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!

Виды форсунок

Форсунки различаются в зависимости от способа осуществления впрыска топлива. Давайте рассмотрим основные виды форсунок:

Электромагнитные форсунки;
Электрогидравлические форсунки;
Пьезоэлектрические форсунки.

Устройство электромагнитной форсунки

1 — сетчатый фильтр; 2 — электрический разъем; 3 – пружина; 4 — обмотка возбуждения; 5 — якорь электромагнита; 6 — корпус форсунки; 7 — игла форсунки; 8 – уплотнение; 9 — сопло форсунки.

Электромагнитная форсунка нашла свое применение на бензиновых двигателях, в том числе оборудованных системой непосредственного впрыска. Электромагнитной форсунка имеет простую конструкцию, которая включает электромагнитный клапан с иглой и соплом.

Как работает электромагнитная форсунка

Работа электромагнитной форсунки осуществляется в соответствии с заложенным алгоритмом в электронный блок управления. Электронный блок в определенный момент подает напряжение на обмотку возбуждения клапана. Вследствие этого создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло форсунки, после чего производится впрыск топлива. Когда напряжение исчезает, пружина возвращает иглу форсунки обратно на седло.

Устройство электрогидравлической форсунки

1 — сопло форсунки; 2 – пружина; 3 — камера управления; 4 — сливной дроссель; 5 — якорь электромагнита; 6 — сливной канал; 7 — электрический разъем; 8 — обмотка возбуждения; 9 — штуцер подвода топлива; 10 — впускной дроссель; 11 – поршень; 12 — игла форсунки.

Электрогидравлическая форсунка применяется на дизельных двигателях. Электрогидравлическая форсунка включает электромагнитный клапан, камеру управления, впускной и сливной дроссели.

Как работает электрогидравлическая форсунка

Работа электрогидравлической форсунки основана на использовании давления топлива при впрыске. В обычном положении электромагнитный клапан закрыт и игла форсунки прижата к седлу силой давления топлива на поршень в камере управления. Давление топлива на иглу меньше давления на поршень, благодаря этому впрыск топлива не происходит.

Когда электронный блок управления дает команду на электромагнитный клапан, открывается сливной дроссель. Топливо вытекает из камеры управления через сливной дроссель в сливную магистраль. Впускной дроссель препятствует выравниванию давлений в камере управления и впускной магистрали, вследствие чего давление на поршень снижается, а давление топлива на иглу форсунки не изменяется. Игла форсунки поднимается и происходит впрыск топлива.

Устройство пьезоэлектрической форсунки

1 — игла форсунки; 2 – уплотнение; 3 — пружина иглы; 4 — блок дросселей; 5 — переключающий клапан; 6 — пружина клапана; 7 — поршень клапана; 8 — поршень толкателя; 9 – пьезоэлектрический элемент; 10 — сливной канал; 11 — сетчатый фильтр; 12 — электрический разъем; 13 — нагнетательный канал.

Пьезофорсунка (пьезоэлектрическая форсунка) является самым совершенным устройством, обеспечивающим впрыск топлива в современных автомобилях. Форсунка применяется на дизельных двигателях с системой впрыска Common Rail. Основные преимущества пьезоэлектрической форсунки в точности дозировки и быстроте срабатывания. Благодаря этому пьезофорсунка обеспечивает многократный впрыск на протяжении одного рабочего цикла.

Как работает пьезофорсунка (пьезоэлектрическая форсунка)

Работа пьезофорсунки основана на изменении длины пьезокристалла при подачи напряжения. Пьезоэлектрическая форсунка состоит из: корпуса, пьезоэлемента, толкателя, переключающего клапана и иглы.

Пьезофорсунка работает по гидравлическому принципу. В обычном положении игла прижата к седлу силой высокого давления топлива. Электронный блок подает электрический сигнал на пьезоэлемент и его длина увеличивается, воздействуя на поршень толкателя, открывает переключающий клапан и топливо поступает в сливную магистраль. Давление над иглой падает, и за счет давления в нижней части игла поднимается, что приводит к впрыску топлива. Количество впрыскиваемого топлива зависит от длительности воздействия на пьезоэлемент и давления топлива в топливной рампе.

Типы систем питания

Различают следующие виды систем питания двигателя, отличающиеся местом образования смеси:

внутри двигательных цилиндров;
вне двигательных цилиндров.

Топливная система автомобиля при образовании смеси за пределами цилиндра разделяется на:

топливную систему с карбюратором
с использованием одной форсунки (с моно впрыском)
инжекторную

Назначение и состав топливной смеси

Для бесперебойной работы двигателя автомобиля необходима определенная топливная смесь. Она состоит из воздуха и топлива, смешанных по определенной пропорции. Каждая из этих смесей характеризуется количеством воздуха, приходящегося на единицу топлива (бензина).

Для обогащенной смеси характерно наличие 13-15 частей воздуха, приходящихся на часть топлива. Такая смесь подается при средних нагрузках.

Богатая смесь содержит менее 13 частей воздуха. Применяется при больших нагрузках. Наблюдается увеличенный расход бензина.

У нормальной смеси характерно наличие 15 частей воздуха на часть топлива. Обедненная смесь содержит 15-17 частей воздуха и применяется при средних нагрузках. Обеспечивается экономный расход топлива. Бедная смесь содержит более 17 частей воздуха.

Не заводится Приора, стартер крутит

Возможная неисправность	Диагностика	Способы устранения
Нет бензина в баке	На панели приборов указатель уровня топлива на нуле.	Залить бензин
Аккумулятор разряжен	Напряжение на клеммах АКБ без нагрузки менее 12В. При попытке завести автомобиль из-под капота раздается треск.	Зарядить аккумулятор или заменить на новый
Окисление клемм аккумулятора или клемм проводов, не плотная их посадка	При попытке запустить двигатель напряжение в бортовой сети падает на много больше, чем на выводах аккумуляторной батареи. При этом под капотом может раздаваться треск.	Зачистить контакты, смазать их техническим вазелином и подтянуть клеммы
Ненадежное соединение электрических цепей систем управления и питания двигателя	Проверить соединения разъемов, надежность контактов в колодках.	Устранить неисправность в соединениях проводов
Повышенное сопротивление вращения коленвала (задиры на валах, вкладышах подшипников, деталях цилиндропоршневой группы, деформация валов, застыло моторное масло, генератор заклинило, заклинило насос охлаждающей жидкости)	Коленвал проворачивается медленно. Если пуск двигателя выполняется в сильный мороз, а накануне двигатель работал исправно, то скорее всего моторное масло застыло. Если при пуске двигателя слышны посторонние шумы, проверьте свободное вращение шкивов помпы и генератора.	Используйте рекомендуемое моторное масло. Отремонтируйте двигатель. Заменить помпу и генератор.
Неисправность в системе зажигания	Проверить наличие искры.	Проверить цепи и приборы системы зажигания. Неисправные элементы системы заменить.
Высоковольтные провода подсоединены в неправильном порядке, либо провод отсоединился	Осмотреть.	Подключить провода в правильном порядке
Оборван ремень привода ГРМ или срезаны зубья ремня	Открыть переднюю крышку привода ГРМ и проверить.	Заменить ремень ГРМ
Нарушены фазы газораспределения	Проверить метки на шкивах коленвала и распредвала.	Установить правильное расположение валов
Неисправность ЭБУ (мозги), его цепей, датчика положения коленвала или температуры охлаждающей жидкости	Проверить поступление +12В на ЭБУ, цепь датчиков, отсутствие повреждения самих датчиков.	Заменить ЭБУ, датчики.
Неисправен регулятор холостого хода (РХХ) или его цепи	Проверить регулятор холостого хода. При запуске двигателя слегка нажмите на педаль газа. Если двигатель заводится и глохнет при отпускании педали газа, значит датчик неисправен.	Заменить датчик
Перегорел предохранитель или неисправно главное реле системы управления	Проверить предохранитель и реле.	Устранить причину перегорания предохранителя. Заменить предохранитель и реле
Перегорел предохранитель, реле топливного насоса. Неисправна цепь, реле или насос.	При включении зажигания нет звука работы насоса. Проверить предохранитель. Подать напряжение на насос от АКБ.	Зачистить контакты, заменить неисправные цепи, заменить предохранитель, насос и реле.
Топливный фильтр загрязнен, замерзла вода в топливной магистрали, топливопровод поврежден	Проверить давление в топливной рампе и состояние топливопроводов.	Заменить фильтр, продуть или заменить топливопроводы.
В топливной рампе недостаточное давление	Проверить давление в топливной рампе, сетчатый фильтр насоса и состояние топливопроводов.	Очистить фильтр. Заменить насос, регулятор давления топлива
Неисправны форсунки или цепи их питания	Проверить обмотки форсунок омметром. Проверить цепи на обрывы.	Заменить форсунки, заменить цепи
Подсос воздуха во впускной тракт	Осмотреть стыки и посадки шлангов, хомуты. На время пуска отключить вакуумный усилитель тормозов и заглушите штуцер ресивера.	Устранить подсос воздуха, вакуумный усилитель заменить

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

бензиновые;
дизельные;
основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

поплавковую камеру и поплавок;
распылитель, диффузор и смесительную камеру;
воздушную и дроссельную заслонки;
топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

с распределенным впрыском;
с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

с непосредственным впрыском;
с вихрекамерным впрыском;
с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.
