Не работает реле бензонасоса приора

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Номер на фото	Номинал, А	Назначение элемента
F1	30	Защита цепей подачи питания на систему ЭСУД (управление работой двигательной установки)
F2	40 (встречается вариант на 60 А)	Питание электромотора вентилятора охлаждения, дополнительный контроллер системы зажигания, нити обогрева стекла, блок управления электропакетом
F3	30 (встречается вариант на 60 А)	Управление работой электромотора вентилятора охлаждения, клаксон, сирена штатной сигнализации, замок управления зажиганием, цепи комбинации приборов, подсветка салона, питание огней торможения и прикуривателя
F4	60	Первая цепь генератора
F5	50	Питание и управление мотором электромеханического усилителя руля
F6	60	Вторая цепь генератора

Как работает в Приоре бензонасос

Насос, как понятно из названия подает горючее к специальному впускному коллектору. Если насос ломается, то автомобиль завести не представится возможным, поскольку будет прекращена подача топлива в силовой агрегат. Опять же из опыта владельцев Лада Приора известно, что если начинаются неполадки с двигателем, то первоначально проверяется именно предохранитель топливного насоса.

Работа такого важного в машине устройства как топливный насос контролируется в полном объеме электронной системой. Во время зажигания сигнал передается в сам бензиновый насос, свое функционирование начинает он сразу же

Создается при этом определенное давление, необходимое для бесперебойной доставки к двигателю бензина.

Почему предохранитель бензонасоса выходит из строя

бортового компьютера;
реле предназначено для адаптации высоких токов в момент пуска бензонасоса, предохраняя от сгорания, таким образом, неисправность реле приводит к неисправности топливной подачи;
предохранителя, расположенного рядом с реле.

Реле меняется без труда. Для этого в дополнительном отсеке нужно открутить его крепление и заменить деталь на новую.

Таким образом, сохраняется работоспособность всех остальных элементов системы. Защита может сработать в любой момент. Причина обычно в скачках тока или в перегреве. В целом выходя из строя на Приора предохранитель топливного насоса, защищает бортовой компьютер от скачков напряжения.

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

бортовой компьютер;
реле, которое адаптирует высокий ток при запуске бензонасоса и предохраняет его от сгорания – поломка реле приводит к неисправности подачи топлива;
предохранитель, который находится рядом с реле.

Подводя итог, можно отметить несколько важных моментов:

Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
Предохранитель обеспечивает защиту электроцепи.
В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

Советы для автомобилистов

На легковом автомобиле Лада Приора, как и на остальных автомобилях с инжекторным двигателем, алгоритм работы электрического бензонасоса заключается в следующем:

— как только водитель включает зажигание, он должен услышать в течении 3-4 секунд шум, заработавшего бензонасоса, который поднимает давление бензина в топливной рампе для того, чтобы двигатель смог нормально завестись;

— после поднятия давления в топливной рампе, бензонасос отключается;

— далее, водитель поворачивает ключ зажигания в положение «стартер», в результате чего, начинает вращаться коленчатый вал двигателя и сразу же срабатывает датчик положения коленчатого вала (ДПКВ), импульсы которого идут в электронный блок управления (ЭБУ);

— ЭБУ, в свою очередь, включает в работу реле, при замыкании контактов которого, подаётся напряжение на клеммы бензонасоса и если он исправен, то начнёт выполнять свою функцию, заключающуюся в подаче бензина из бака в топливную рампу;

— а если прекратит вращение коленвал, то ДПКВ прекратит подачу импульсов в ЭБУ, которое обесточит реле, его контакты разомкнутся и бензонасос прекратить работу;

Зная этот алгоритм, водителю гораздо легче найти неисправность, в результате которой бензонасос отказывается работать. Но стоит добавить, что все электрические цепи защищаются предохранителями и поиск неисправности обычно начинают с их проверки. Учитывая то, что вариантов включения бензонасоса два: ключ зажигания в положении «зажигание включено» и ключ зажигания в положении «стартер». То и проверять придётся два предохранителя, которые расположены в боковине тоннеля со стороны переднего пассажира.

При включении зажигания, электрический ток с АКБ идёт через предохранитель F1 (15 А) в цепь главного реле К1, которое подаёт плюс на катушку реле бензонасоса, в результате чего замыкаются его контакты и напряжение подаётся на клеммы бензонасоса. Через несколько секунд, контролёр, собрав необходимую информацию, отключает главное реле, а раз электрический ток шёл на бензонасос через него, то и бензонасос естественно отключается. А когда ключ зажигания поворачивают в положение «стартер», электрический ток с АКБ идёт через предохранитель F3 (15 А), а реле бензонасоса К2, включает в работу ЭБУ, по сигналу ДКПВ. Вот поэтому то, водителю и нужно проверять оба предохранителя.

В случае выхода из строя, хотя бы одного из выше указанных устройств, даже исправный бензонасос работать не будет. А проверить состояние самого бензонасоса, можно путём подачи напряжения на его клеммы непосредственно напрямую с АКБ.

Всем привет!Совсем давно, когда ездил на диагностику, мастера сказали, что в моей Приоре слабое давление в рампе. Не стал делать, т.к. поломка не смертельная, да и средств не было на тот момент. И вот буквально, в последние три дня у меня еле-еле заводилась машина, раза с 7ого. Включаю питание, бензонасос работает секунду и отключается, начинаю заводить — шиш! Ещё раз — такая же фигня! На третий раз бензонасос вовсе не включается…на шестой раз уже педалью газа помогаю и на седьмой раз — завелась!Помчал в гараж снял бензонасос, пошатал проводки, помыл фильтр, поставил…ни чего не изменилось!

Полез в предохранители и релюхи.

Потом, я обратил внимание, что на заведённой машине бензонасос работает отлично, стоит заглушить и включить питание — ноль реакции. И ещё, на панели приборов начинает мигать иммобилайзер (жёлтая машинка с ключом)

Полез в инет на телефоне…попадалось много статей, где люди пишут, что на ключе, который с кнопками, может перетянут быть болт. Что за фигня? Из-за болта на ключе может не завестись машина?! Решил попробовать…отпустил болт и…О БОГИ! Насос зажужжал и машина завелась! Совпадение? Хотите верьте хотите нет!Пишут, что припайка фиговая и со временем что-то клинит и иммобилайзер не видит ключ. Раскрутил, почистил. Теперь думаю пока прокладку резиновую вырезать, чтоб не защёлкнуть две половинки ключа. Или просто новый ключ купить.

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

F1 — Резервное гнездо.
F2 — 25А — Обогрев заднего стекла, модуль электро-пакета, реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
F4 — 10А — Лампа дальнего света левой фары.
F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
F6 — 7,5А — Лампа ближнего света левой фары.
F7 — 7,5А — Лампа ближнего света правой фары.
F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара левая сторона.
F18 — 10А — Противотуманная фара правая сторона.
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы и контроллер управления климатической установкой, контакт «14».
F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервное гнездо.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Предохранитель бензонасоса и его функции

Предохранитель топливного насоса Приора практически полностью определяет работоспособность системы подачи топлива. Он отвечает за систему впрыска горючего по инжекторному типу подачи бензина. Топливо подается с помощью бензонасоса, работающего под напряжением 12В. Если вышел из строя предохранитель Приора на бензонасос, машину завести невозможно.

Функция бензонасоса Приора состоит во всасывании бензина из бака и в подаче его по системе к впускному коллектору инжектора. Если подача топлива не работает, то, очевидно, просто нет возможности завести двигатель. Если у вас возникли проблемы с движком, первым делом надо проверять предохранитель на бензонасос Приора.

Работоспособность бензонасоса полностью зависит от электронной системы управления автомобилем. При включении зажигания подается электросигнал на бензонасос, который приходит в движение и создает необходимое давление для постоянной подачи топлива к двигателю. После поворота ключа зажигания в положение «старт» бензонасос начинает подавать бензин.

Если ключ не переводится в стартовое положение, бензонасос выключается через 2 секунды. Очевидно, на Приора предохранитель на бензонасос является буфером, который принимает на себя всю мощь несанкционированного электроразряда при ненормативной работе.

Остановимся на принципе работы предохранителя бензонасоса. Конструкция данного элемента состоит из двух алюминиевых контактов и устойчивой к возгоранию пластиковой крышки. При выходе из строя при высоком напряжении оболочка плавится, что считается определенным маркером замены предохранителя.

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Бензонасос

Бензонасос Приоры является своего рода электрическим мотором постоянного тока в виде цилиндра. Внутри насоса расположился вал, на который жестко насажена крыльчатка нагнитающая топливо в систему и обратный клапан, который не позволяет топливу после остановки насоса терять давление в системе.

Рабоче давление в системе которое должен поддерживать насос находится в диапазоне от 3,6-4,0 бар. При потере давления в системе двигатель будет работать неустойчиво теряя обороты и детонируя.

Топливный насос не может работать в одиночку, поэтому он входит в состав топливного стакана бензонасоса. В данном стакане расположены все необходимые элементы для нагнетания давления в топливной системе.

Производительность топливного насоса по заявкам завода изготовителя от 60 л/час.

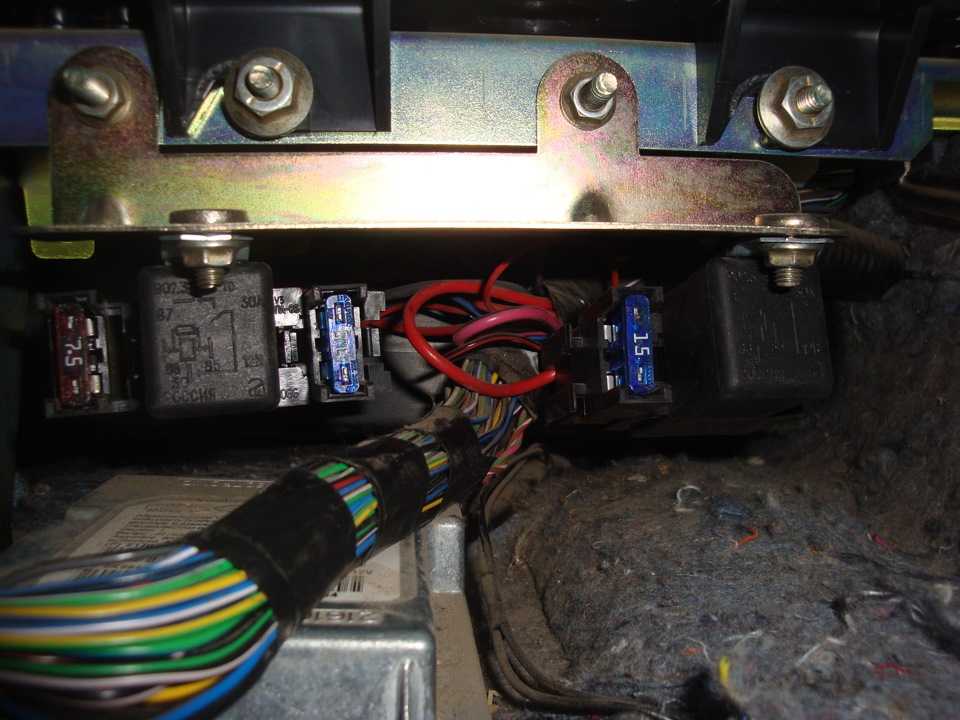

Где находится в Priora реле бензонасоса

Любая неисправность в электрооборудовании LADA Priora нуждается в выявлении причины, после чего осуществляется ремонт. Диагностику можно провести и своими руками, осмотреть потребуется предохранители и реле топливного насоса.

Отечественные LADA Priora имеют особенность, заключающуюся в том, что блок реле разделен на 3-и части. Однако нам требуется узнать, где находится в рассматриваемом нами автомобиле реле бензонасоса. Располагается устройство в так сказать дополнительном блоке со стороны переднего пассажира слева. При этом основной блок находится около ноги водителя слева. Там вы обнаружите крышку, которая крепится фиксаторами, которые в свою очередь для открытия требуется повернуть на 90-градусов. Есть и второстепенный блок, находится он в подкапотном пространстве около расширительного бачка.

Итак, мы открыли дополнительный блок, располагаются в котором разные предохранители, как понять, какой нам нужен? На схеме специально приведенной на крышке блока, находящихся там реле и соответственно предохранителей ищем маркировку F3, ампераж при этом составляет 15. Место нахождения реле на имеющейся схеме обозначено маркировкой К12. Вот в принципе и все, что нужно знать, для того, чтобы без труда обнаружить реле и соответствующий предохранитель, дабы проверить их рабочую способность.

Замена бензонасоса

Процесс замены бензонасоса является несложной задачей если следовать инструкции приведенной ниже. Для более быстрого и легкого завершения работы необходимо подготовить инструмент для проведения работы.

Инструмент:

Рожковый ключ на 10мм;
Трещотка с головкой на 10мм;
Отвертка крестовая;
Ветошь;

Так же следует подготовить расходники, которые необходимо заменить вместе с топливным насосом.

Расходники:

Сеточка бензонасоса;
Топливный фильтр;
Гофрированный топливный шланг;
Уплотнительное резиновое кольцо (по состоянию);

Пошаговая инструкция:

Снимаем задний диван в автомобилях с кузовом седан, в кузовах хэтчбэк и универсал достаточно откинуть правую часть дивана.

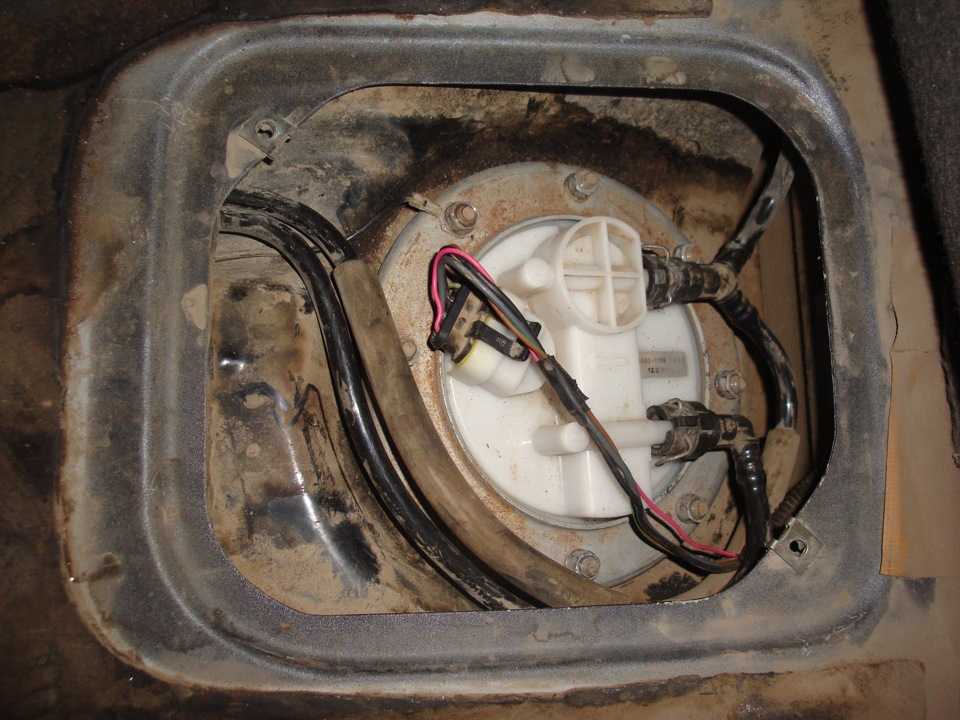

Откручиваем два шурупа крепления крышки и демонтируем ее. Продуваем или сметаем пыль образовавшуюся вокруг стакана. Необходимо для защиты от попадания грязи в топливный бак.

Вынимаем предохранитель бензонасоса и запускаем автомобиль. Это позволит скинуть остаточное давление в топливной рампе. Ждем пока автомобиль заглохнет.

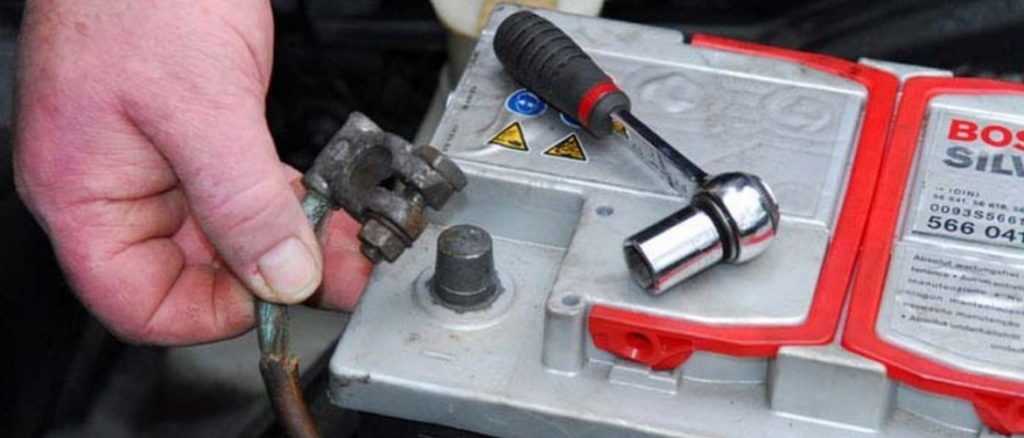

Отключаем минусовую клейму с АКБ, так как работы производятся с воспламеняемыми веществами (бензином) и электроприборами автомобиля.

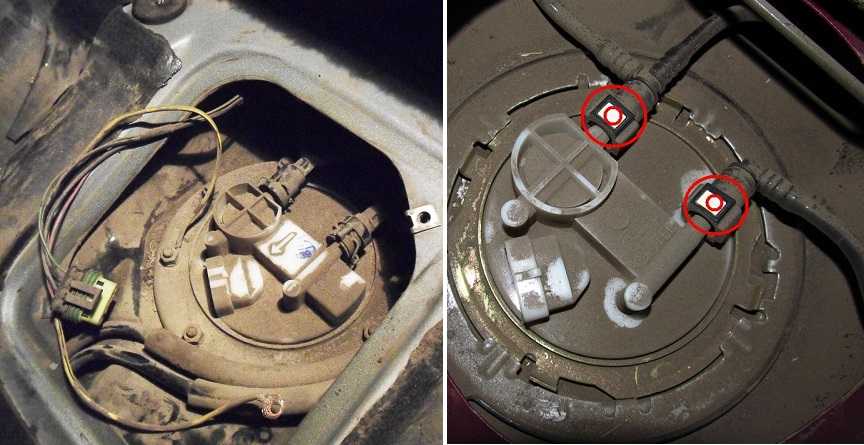

Снимаем разъем со стакана бензонасоса. Снимаем пластиковые штуцера. Может пролиться немного топлива, в этом нет ничего страшного.

Откручиваем 8 гаек трещоткой с головкой на 10мм.

Вынимаем кольцо и вытаскиваем стакан вместе с бензонасосом.

Приступаем к разборке насоса

Снимаем стопоры фиксирующие отстойник стакана. И разъединяем отстойник от стакана.

Вынимаем бензонасос из посадочного места, отсоединяя топливный гофрированный шланг (при необходимости шланг нужно заменить).

Устанавливаем новый топливный насос с установленной новой сеточкой бензонасоса в обратной последовательности.

Главный и монтажный блок автомобилей Приора

Моторный отсек ВАЗ-2170 содержит главный блок, рядом с которым находится аккумулятор и расширительный бачок. В этом блоке размещено 6 предохранителей, которые обслуживают основные электрические цепи. Для защиты главного блока сверху используется пластиковый кожух, который при потребности можно снять.

На вопрос, как снять блок предохранителей, можно дать такой ответ: замена предохранителей в главном блоке происходит в 3 этапа: отключение массы аккумулятора, снятие крышки, замена неисправной детали.

Монтажный блок предохранителей и реле часто скрывает под своей крышкой различные поломки. Все профессионалы рекомендуют начинать поиск неисправностей в электрике Приоры именно с монтажного блока, который размещается слева под приборной панелью. Защитой для блока служит панель, сделанная из пластика и прикрепленная к торпеде тремя защелками. Для снятия панели нужно прокрутить на 90° каждую защелку.

Работа генератора автомобиля, в особенности неисправность лампочки с сигналом при включении, также зависит от состояния предохранителя, составляющего монтажный блок.

За работу дворников отвечают предохранители, которые находятся в монтажном блоке. Есть случаи, когда не выходит осуществить работу дворников только в прерывистом режиме — это уже неисправность реле, за выполнение этого режима отвечает оно. В случае неисправности проводится замена.

Для автомобилей Приора монтажный блок, где находится реле стартера, играет важную роль. При выходе его из строя нужно в первую очередь проверить исправность аккумулятора.

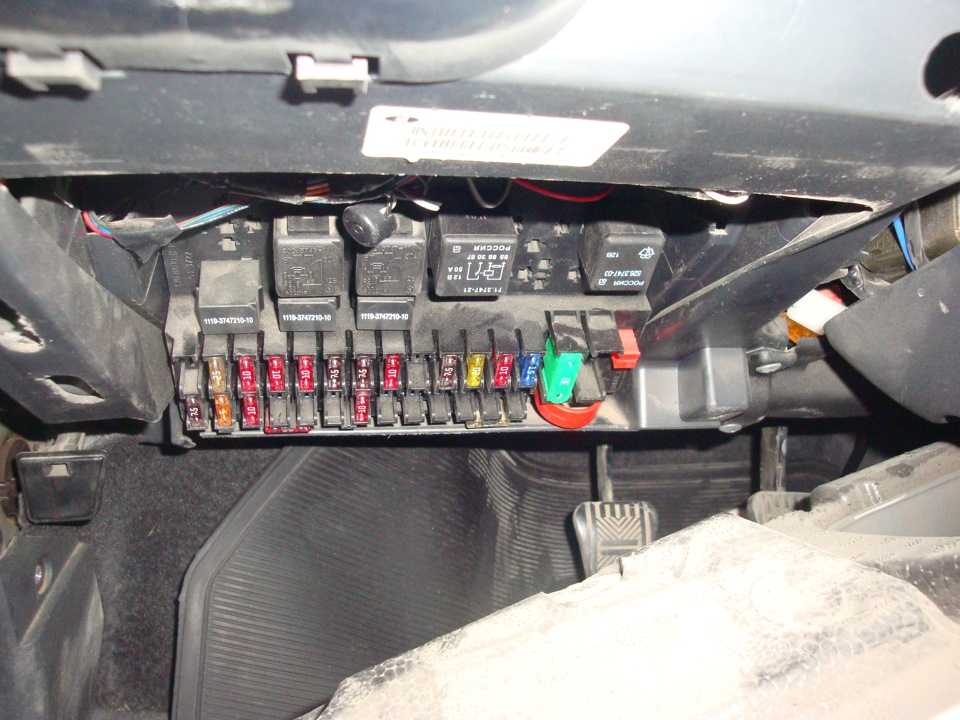

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.

Причины неисправностей

Реле ЭБН ломается редко, в нем нет особо чувствительных элементов. Это в большей мере достаточно стойкая механика, состоящая из сравнительно надежных металлических контактных частей и электромагнитной катушки. Самая частая причина неполадок — естественный износ.

Поломки, сбои в работе реле бензонасоса чаще причиняются следующими факторами:

окисление, загрязнение, прогорание контактов, клемм. Появляются окислы, коррозия;
перегорели конденсаторы;
короткие замыкания;
перегоревший предохранитель. Часто он выходит из строя по вышеуказанной причине;
обрывы на электроцепи (на проводках, ведущих к реле);
брак;
неправильный монтаж иммобилайзера. Принцип противоугонок базируется на блокировке подачи питания к БН, поэтому проблема может быть заключена в указанном элементе.

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже

Предохранители имеют следующие предназначения:

F1 — Резервное гнездо.
F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
F4 — 10А — Лампа дальнего света (левая сторона).
F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6 — 7,5А — Лампа ближнего света (левая сторона).
F7 — 7,5А — Лампа ближнего света (правая сторона).
F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара (левая сторона).
F18 — 10А — Противотуманная фара (правая сторона).
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервные гнезда.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Ремонт, замена

Если окислились внешние контакты (на самом узле или в посадочном месте), то их зачищают, обрыв на цепи исправляют скруткой, заменой проводков, ставят новый предохранитель — пожалуй, это все случаи, когда ремонт целесообразен.

Если неполадка внутри реле, то такое обычно не чинится — выбрасывают и покупают новое. Конечно, можно попробовать раскрыть приборчик и разобраться в его внутренностях — но корпус детали герметичный, нужно будет его заново надежно склеить. Даже если удастся починить внутренние части — то, как правило, срок функционирования пережившего такое вмешательство автовыключателя может быть недолгим.

Хотя есть и успешные случаи починки — на изобр. ниже удачная, но лично нам не внушающая особого доверия.

Опишем восстановление реле Opel Vectra. В данном случае такой ремонт успешный и уместный — потребовалось только подпаять ножки (на фото видно, что припой отошел).

Монтаж и подбор реле элементарный: берут приборчик для конкретной марки автомобиля или такой с аналогичными параметрами, замена — старый вынимается из посадочного места новый вставляется. Места размещения и пример, как вынуть блок с реле на ВАЗ мы описали.

Нужно понимать, что мы рассмотрели неполадки именно реле. То есть при нем исправном сломанным может быть именно бензонасос или оборвана его линия. Некоторые аспекты проверки этого узла мы затронули достаточно глубоко. Пользователь сможет проверить два механизма.

Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23

• Проверьте предохранитель N 23.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

Полез в предохранители и релюхи.

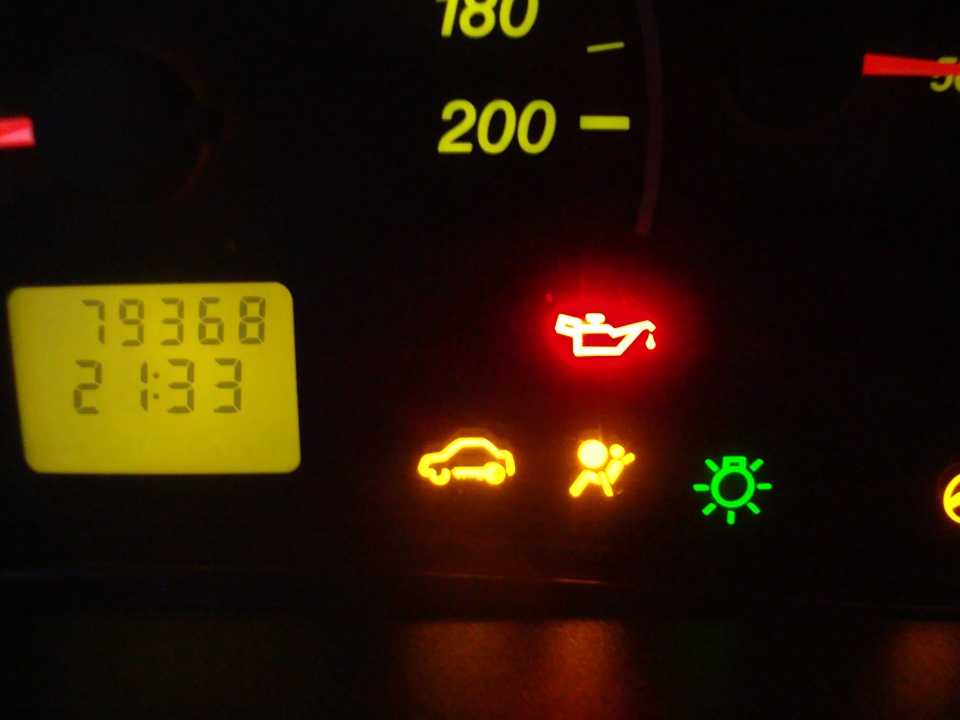

Пробег: 79368 км
