Порядок регулирования рулевой рейки на ваз 2110

Конструкция и функция рулевой рейки в управлении

Примечание. Во время поворота руля его вал вращается, передавая усилия посредством кардана на приводную шестерню. Последняя вместе с тягами передвигает рейку в необходимую сторону. Таким нехитрым методом управляется авто.

Чтобы была обеспечена нормальная работа рулевой рейки, в механизм включены и другие детали:

картер колонки;
2 подшипника приводной шестерни (игольчатый, шариковый);
защитная гофра с хомутами;
фторопластовая опорная втулка;
заглушки;
пыльники;
шайбы и т. д.

Таким образом, поврежденная рулевая рейка имеет следующие признаки:

постукивание (хруст) в области нахождения колонки (ощущается во время поворота руля в начале движения либо на месте);
тугое вращение рулем (клинит или закусывает руль);
вибрирование рулевого вала при движении по неровному покрытию;
значительный люфт рулевого колеса;
неровное направление хода передних колес.

Не нужно при поломке рулевого управления в ВАЗ-2110 тут же обращаться на СТО либо приобретать целиком весь узел. Вполне реально при наличии некоторых навыков отрегулировать рейку в своем гараже. Вы приобретете опыт, поднимете свою самооценку и, конечно же, сохраните денежные средства.

голоса

Рейтинг статьи

Как отрегулировать рулевую рейку на ВАЗ 2110-ВАЗ 2112?

1. В начале поставьте рулевое колесо таким образом, чтобы оба передних колеса смотрели строго вперёд, потом снимите снизу защиту картера (Если работа производиться снизу и если защита мешает) и спец. ключом по вращайте гайку регулировки рулевой рейки против часовой стрелки на 10-15 градусов и сразу же проверьте люфт у рейки, при необходимости произведите процедуру снова и так же на 10-15 градусов, только будьте внимательны и учитывайте всегда то, что руль должен не очень тяжело крутиться.

Примечание! Во время регулировки самое главное не переборщите, гайку регулировки заворачивайте по чуть-чуть, примерно на 10-15 градусов и после чего проверяйте как рейка отрегулировалась, не в коем случае не делайте полный оборот регулировочной гайки, потому что только проблем себе наживёте, тем что руль толком крутиться не будет, а выкрутить гайку гораздо сложнее, чем её закрутить, поэтому это учитывайте!

2. Во время регулировки могут возникнуть проблемы, а именно невозможность сдвинуть с места регулировочной гайки, бывает что её действительно, что руками, что молотком, толком не стронешь с места, но всё же если руками не получиться, не забывайте про молоток, если будет нужно воспользуйтесь им, а именно вставьте спец. ключ в регулировочную гайку и ударами молотка по кончику ключа, попытайтесь стронуть гайку с места.

Примечание! На новых рейках, как мы уже говорили ранее с завода ставят заглушку в эту гайку, она подцепается при помощи ножа или же плоской тонкой отвёртки, обратно эту заглушку можете не устанавливать, выбросите её, чтобы понимали другие люди что рейка уже далеко не новая и регулировалась, тем более обратно эту заглушку Вы уже даже наврятли сможете поставить!

Дополнительный видео-ролик: Ролика будет два, первый (Тот который выше) посвящён в общем автомобилям с передним приводом, только к нему не относятся Калины, Гранты и тому подобные, а второй ролик нацелен именно на автомобили десятого семейства, просмотрев оба ролика (Очень Вам сделать это рекомендуем) Вы получите новые знания и узнаете о том, чего в статье не было указано.

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

Пассатижи;
Монтажную лопатку;
Накидной ключ на 19;
Молоток;
Плоскую отвертку;
Набор головок — от 10 до 27.

Приступайте к работе:

Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
Демонтируйте пыльник.
Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

Снимите шплинт при помощи пассатижей;
Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
Полностью открутите гайку шарового пальца;
Из отверстия рычага выведите шаровый палец;
Отверткой разожмите паз наконечника рулевой тяги;
Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Стучит рулевая рейка Ваз 2110 – из – за чего и как это исправить

Стук в рулевой рейке Ваз 2110 довольно наиболее распространенная неисправность. Откуда он происходит? Давайте искать первопричину. Да, рулевая рейка – система более простая, нежели устаревшая червячная разновидность. Как уже отмечалось выше, она даже на российских машинах «ходит» 80-100 тыс. км, не доставляя автомобилистам проблем. Но преждевременный стук, увы, иногда возникает. Причины бывают такими:

На ВАЗах к примеру, часто стук в рулевой рейке спровоцирован недостаточно хорошо закрученными крепежными болтами. Нет, затянуты они были добросовестно, это наши удивительные дороги, создавая вибрации, со временем раскрутили их. Стук здесь устранить несложно – надо просто затянуть все крепежи.
На машине ВАЗ-2110 и всем авто в семействе десятого ряда нередко изнашивается опорная втулка на одной из сторон рейки. Поскольку изготавливают опорные втулки здесь из пластмассы, быстрый износ их не становится чудом при поездках по нашим идеальным, так сказать, автодорогам. Неровности способствуют возникновению свободного хода этого элемента, отчего износ происходит ускоренными темпами.
Куда серьезнее ситуация, когда разрываются чехлы, защищающие рулевую рейку. Тогда пыли и грязи открыт доступ на ее зубчатые поверхности, что уже без лишнего драматизма похоже на катастрофу. Долго рейка без защиты не проработает, поэтому и появляется злополучный стук.
Коррозия детали – вообще фатальная проблема, потому что рулевую рейку придется однозначно менять. Это дорого, но не дороже финансов и, главное, жизни со здоровьем.
Редко, но имеет место заводской брак. Тут рейка чаще всего стучит уже на новом автомобиле. Благо, если транспорт числится на гарантии – тогда замены некачественного узла можно добиться за счет «заведения» изготовившего машину. Повреждение на заводе, плохое качество изготовления – наиболее частые случаи производственного брака.
Материал рейки. Как правило, он мягкий и рассчитан для езды по качественным дорогам. При езде же по нашим ямам и в следствии постоянной вибрации постепенно слой за слоем, микрон за микроном происходит снятие металла с поверхности рейки, а это приводит к преждевременному износу опорной втулки. В данному случае проблему можно решить двумя способами. Или купить новую рейку или заказать изготовление аналогичной из более прочного металла. Обычно люди, которые этим занимаются порекомендуют вам нужный материал.

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.

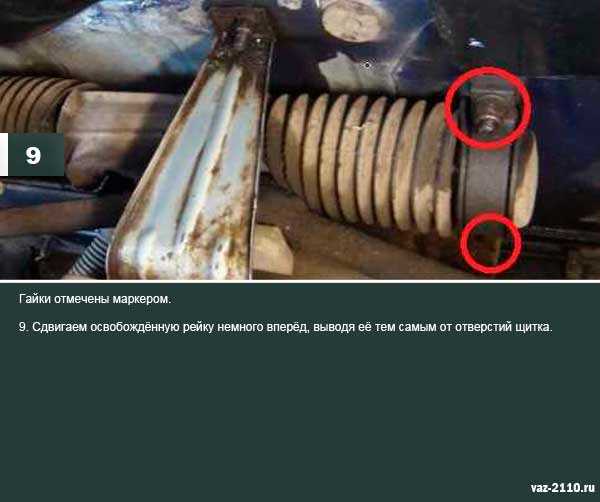

Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

Первым делом, используя пассатижи, снять шплинт.
При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
Отвернуть до конца гайку крепления шарового пальца.
Из отверстия поворотного рычага вывести шаровый палец.
При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Регулировка рулевой рейки ВАЗ 2110

В каждом случае разная выработка, поэтому не существует какого-то определенного момента затяжки. Необходимо отметить, что также нельзя перетягивать рулевую рейку, в противном случае тяжело будет вращаться руль. После того, как на автомобиле ВАЗ 2110 подтяжка рулевой рейки завершена, необходимо гайку упора закернить, обмяв резьбу картера.Кстати, выглядит так инструкция по регулировки рулевой рейки автомобиля ВАЗ 2110 из сервисного руководства. Проверка зазора между гайкой упора и упором рейки:

Снимите с автомобиля рулевой механизм.
В среднее положение установите рулевую рейку, это положение определяется размером (87±0,25) мм от торца рейки до оси шестерни. Нагрузите рейку при помощи специального приспособления силой (51±2) кгс или Р = (500±20) Н, на расстоянии равном 84 мм от оси шестерни в сторону упора рейки.
Допустимый максимально зазор между гайкой и упором составляет 0,2 мм. Допустимое максимальное перемещение Х рулевой реки, замеренное через относительное передвижения нажимного пуансона 1, превышать не должно 0,16 мм.

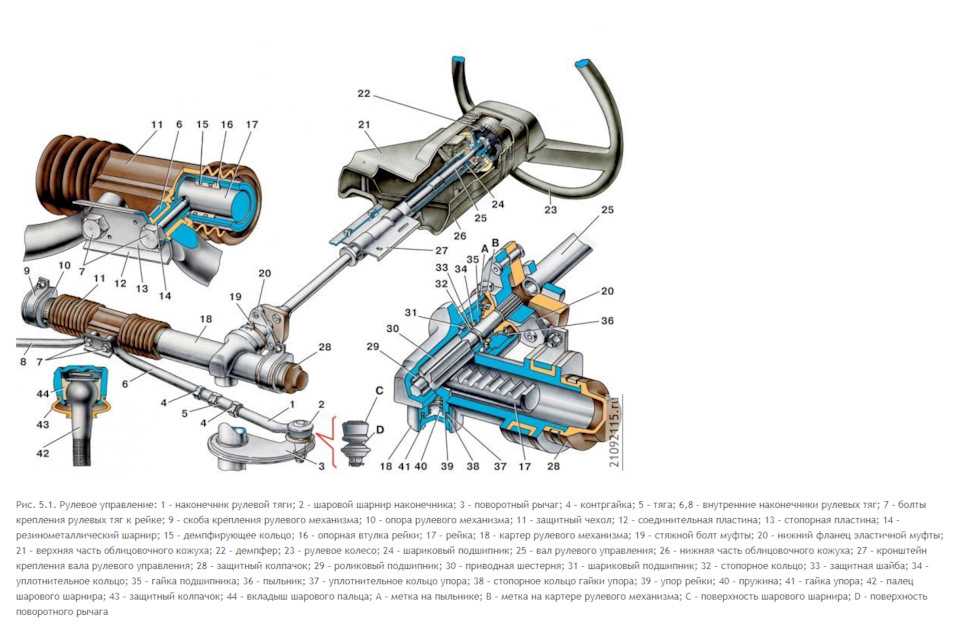

Конструкция и устройство рейки на ВАЗ 2110

Замена термостата на ваз-2112 16 клапанов своими руками (+видео) Принцип работы рулевой рейки следующий. На окончании рулевого вала установлена шестерня. Она находится в зацеплении с зубчатой рейкой (отсюда и название). При повороте рулевого колеса шестерня двигает рейку влево–вправо, поворачивая колёса. Для этого рулевые рычаги связаны с рейкой рулевыми тягами.

Так выглядит демонтированный механизм

Проектировщикам рейки необходимо достичь компромисса между лёгкостью и удобством рулевого управления. Всё зависит от передаточного числа «шестерня-рейка».

Если руль сделать лёгким, управление станет размазанным, для поворота придётся делать слишком много оборотов рулевого колеса. Это небезопасно при движении на трассе, где важна быстрая реакция.
Острое рулевое управление более предсказуемое и безопасное, но при этом водитель прилагает значительные усилия при маневрировании, особенно на парковке.
Рейка с переменным передаточным числом частично решает эту проблему. В околонулевой зоне рулевое управление острое, это придаёт уверенности на скоростной трассе. Ближе к краям рулить легче, но и оборотов руля приходится делать больше. Это удобно, например, на какой-либо парковке при малых скоростях.

Для сохранения баланса между остротой и лёгкостью управления на рулевой механизм устанавливаются усилители. По принципу действия они бывают гидравлическими (ГУР) и электрическими (ЕУР).

На ВАЗ 2110 устанавливается три типа рулевых реек: без усилителя (с переменным передаточным числом), с гидроусилителем и электроусилителем, причём установку усилителя можно выполнить самостоятельно.

Инструкция по регулировке рейки

Заехать на эстакаду/яму либо использовать подъемник. Извлечь защиту двигателя, затем взять плоскую отвертку. Не забудьте машине обеспечить хорошее освещение. Найти заднюю составляющую подрамника, что расположена сзади рулевой рейки. В этом месте вал с рейкой должны перемежевываться. Там же находится регулировочная гайка

Последняя похожа на пробку регулировочной гайки, потому важно не перепутать. Среди новичков это частая ошибка. Если рулевое устройство ранее было нетронутым, гайка будет иметь зеленую заглушку

Она осуществляет функцию стопора, и она монтируется еще на заводе. Удалить плоской отверткой заглушку. Возможно, она сломается, однако страшного здесь ничего нет. Взять регулировочный ключ, предварительно удалив стопор, и выполнить зажим, направляясь по ходу часовой стрелки. До упора зажимать нельзя. Степень зажатия непосредственно влияет на силу стуков во время движения. Провернуть ключом на 10 градусов и проверить рейку на наличие люфта. Стоит прижать еще раз, если тот присутствует. Крутить больше чем на 15 градусов за один раз не рекомендуется. Проверить уровень зажатия. Нужно взять рейку, повернув ее резким движением в одну, а затем другую сторону. Рейка затянута качественно, если не наблюдается посторонних шумов. Устанавливать стопор на место нет смысла. Если вы сохранили его в сохранности, он в себе пользы не несет

Если рулевое устройство ранее было нетронутым, гайка будет иметь зеленую заглушку. Она осуществляет функцию стопора, и она монтируется еще на заводе. Удалить плоской отверткой заглушку. Возможно, она сломается, однако страшного здесь ничего нет. Взять регулировочный ключ, предварительно удалив стопор, и выполнить зажим, направляясь по ходу часовой стрелки. До упора зажимать нельзя. Степень зажатия непосредственно влияет на силу стуков во время движения. Провернуть ключом на 10 градусов и проверить рейку на наличие люфта. Стоит прижать еще раз, если тот присутствует. Крутить больше чем на 15 градусов за один раз не рекомендуется. Проверить уровень зажатия. Нужно взять рейку, повернув ее резким движением в одну, а затем другую сторону. Рейка затянута качественно, если не наблюдается посторонних шумов. Устанавливать стопор на место нет смысла. Если вы сохранили его в сохранности, он в себе пользы не несет.

Во время снятия рейки вашего автомобиля ВАЗ-2110 можно произвести и другие работы, к примеру, исследовать состояние агрегатов и узлов. Возможно, что-то понадобится подтянуть либо заменить.

Подтягиваем рейку сами

Работу будем проводить из-под автомобиля, поэтому желательно использовать смотровую яму или эстакаду. Можно подтянуть гайку и из-под капота, но это крайне неудобно и займёт больше времени, проверено.

Устанавливаем автомобиль и фиксируем его ручником, на всякий случай подставим под задние колеса противооткаты. Дальше поступаем так:

Снимаем защиту двигателя.

Протягиваем переноску, чтобы было лучше видно.

Очищаем картер рулевого механизма от грязи как можно тщательнее.
Находим регулировочную гайку.

Вот та самая гайка.

В редких случаях на гайке сохраняется заводской пластиковый стопор. Это говорит о том, что рейка либо менялась, либо с завода никто её не регулировал, что бывает крайне редко. Стопор удаляем тонкой плоской отвёрткой. Пластмассу не жалеем, поскольку заглушка одноразовая.

Так выглядит пластиковая заглушка.

Видим гайку, берём хитрый ключ на 17, вставляем его проворачиваем на 10-20 градусов, не больше.

Придется немного постараться, чтобы попасть ключом в гайку.

Контролируем люфт рулевого колеса и степень свободы рейки. Сначала пошатаем саму рейку, взявшись за тяги. Если есть заметный люфт, выбираем его, ещё немного подтянув гайку. Шатаем рулём, контролируем люфт.
Совершаем пробную поездку. Рейка не должна издавать посторонних звуков при проезде неровностей, руль должен вращаться свободно и возвращаться в нейтральное положение после поворота самостоятельно.
Если руль тугой и не возвращается, отпускаем на 5-7 градусов регулировочную гайку, если слишком свободный и наблюдаем люфт и постукивание, подтягиваем гайку.
По окончании регулировки не пытаемся установить заводскую заглушку, а слегка заминаем резьбу на картере рейки тонким керном. При этом стараемся не повредить гайку.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

купить новую рулевую рейку
восстановить рулевую рейку на СТО
отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
Более полный комплект с подшипниками и валами стоит порядка 500р.
Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

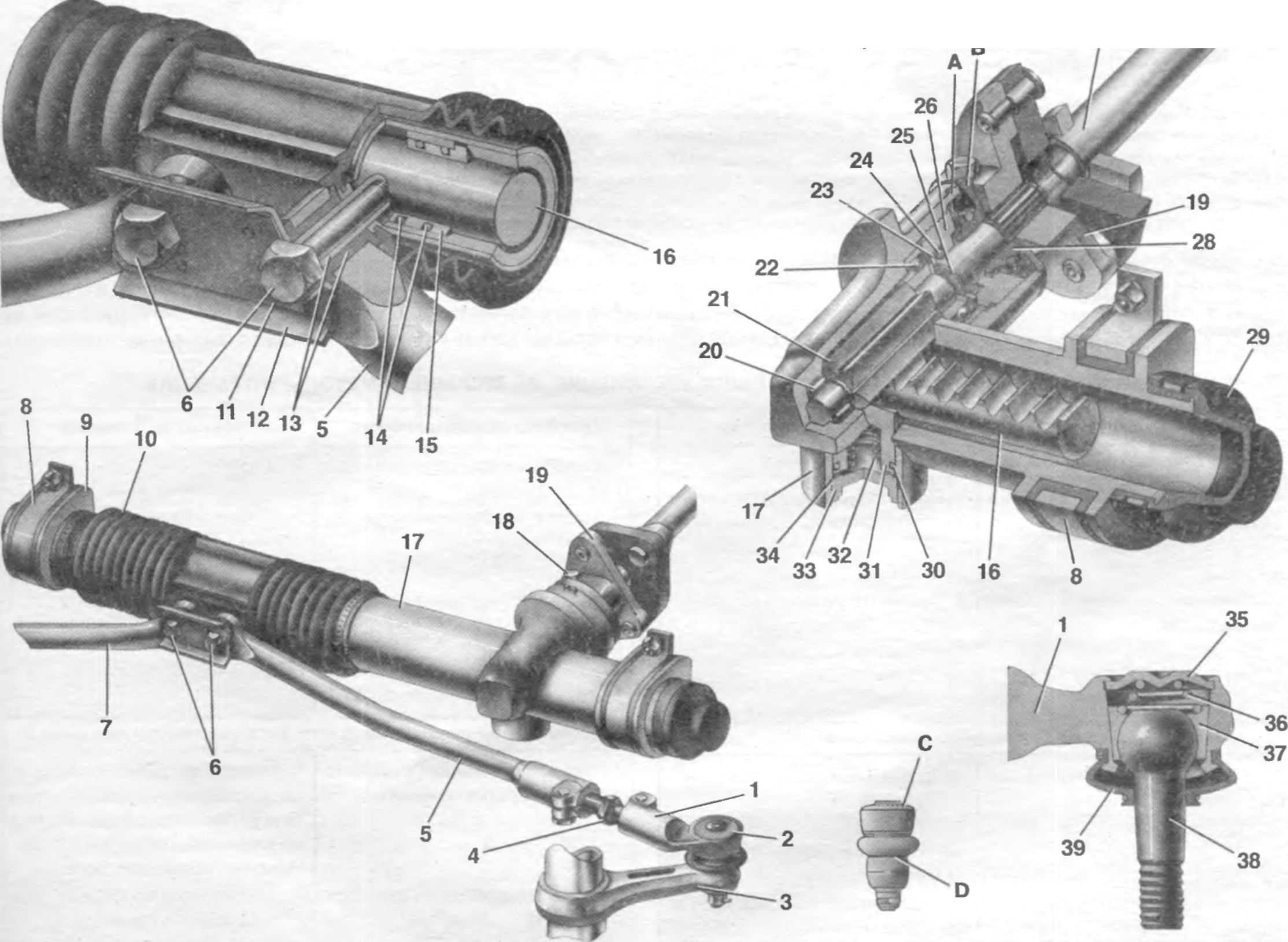

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Снятие и ремонт рулевой рейки

Работы по снятию необходимо проводить, обладая нужныминструментом. Таким как:

Трещотка;
Головка на «13», «15», «17»;
Ключ на «14»;
Шестигранник на «6»;
Отвертка «-»;
Молоток;
Бородок тупой;
Ключ для подтяжки рулевой рейки;
Съемник рулевых наконечников;
Монтировка;
Смазка «WD-40»;
Смазка «Литол – 24»;
Ремонтный комплект рулевой рейки;

Процесс снятия рулевой

Выставляем рулевое колесо ровно по центру.

Поднимаем домкратом левую сторону автомобиля

Расшплинотвываем и раскручиваем гайки рулевых наконечников, затем с помощью съемника выдавливаем их из сошки стойки.

Откручиваем головкой на «13» рулевой кардан в салоне автомобиля, и забываем в щель кардана отвертку, не повредив шлицы. Это необходимо для его легкого снятия со шлицов рейки.

Снимаем стальную шайбу фиксатор с болтов рулевых тяг и откручиваем левый рулевой рычаг от рейки и вытаскиваем его в левое окно рулевых тяг

Откручиваем скобы крепления рулевой рейки головкой на «13»

С помощью монтировки отодвигаем рейку в сторону и вынимаем ее в левое окно рулевых тяг

Процесс снятия завершен

Процесс разборки рейки

Откручиваем рулевые тяги головкой на «15»

Снимаем пыльники, откусывая бокарезами пластиковые хомуты. Центральный пыльник рулевой вытаскиваем в правую сторону не повредив его.

Снимаем «бинокль» с рашпиля.

Ставим метку как показано на картинке и откручиваем гайку крепления трубы рейки с помощью бородка и молотка

Вынимаем трубу

Откручиваем гайку подтяжки рулевой с помощью специального ключа (крутиться очень туго не бойтесь) вынимаем резиновое кольцо и прижимной поршень.

Чтобы вынуть прижимной поршень необходимо стукнуть обратной стороной рейки и поршень выпадет.

Вынимаем рашпиль

Откручиваем шестигранником на «6» два болта и аккуратно снимаем крышку «червяка» не повредив сальник

Зажимаем вал червяка в тисы через брусок и ударом по корпусу рейки вынимаем его

Далее из трубы вынимаем старую пластиковую втулку с помощью отвертки

Рейка разобрана, переходим к процессу сборки с использованием новых деталей

Сборка

Устанавливаем на втулку резиновые кольца и вставляем ее в трубу рейки

Промываем червячный вал от старой смазки, смазываем новой и вставляем на место, одеваем на него пластиковый подшипник.

В крышку «червяка» помешаем тарельчатую пружину, а затем сверху упорную шайбу. Хорошо смазываем и закрываем крышку.

Смазываем рашпиль и вставляем его в червячный механизм, а затем вставляем трубу в корпус механизма и закручиваем гайку совмещая поставленные ранее метки.

Выставление рулевой рейки по центру

При сборке рулевой необходимо соблюсти некоторое правило,которое в дальнейшем не приведет к перестановке руля на шлицах.

Когда рашпиль будет помещен в корпус рейки необходимо выставить ее «ноль» то есть положение, в котором руль будет стоять ровно по центру. Для этого необходимо от правого конца корпуса отмерить 235 мм и поставить метку маркером. Это и будет является «нолем». Далее необходимо совместить центр рашпиля с данной меткой. Центром рашпиля будет являться выемка под . Данную выемку совмещаем с ранее установленной меткой.

Также следует отметить при совмещении данных меток червячный вал должен смотреть лыской в правую сторону под углом 90 градусов к корпусу рейки.

Чтобы совместить все эти параметры нужно вращать вал червяка ключом на «14» до тех пор пока все параметры не будут совмещены.

Внимание: прижимной поршень рейки не должен быть установлен при совмещении меток. После того как метки будут выставлены продолжаем сборку. После того как метки будут выставлены продолжаем сборку

После того как метки будут выставлены продолжаем сборку

Устанавливаем прижимной поршень с надетой на него манжетой в корпус «червяка». Вставляем манжету в корпус, затем прижимную пружину, гайку и затягиваем ее с небольшим усилием.

1 — упорная гайка, 2 — упорный поршень, 3 — манжета, 4 — игольчатый подшипник, 5 — левая часть корпуса рейки.

Вставляем бинокль на рашпиль, одеваем пыльники и фиксируем их хомутами

Затем прикручиваем правый поворотный рычаг к рейки и устанавливаем рейку на место.

Сборку проводим в обратной последовательности.

Следует отметить, что рулевой кардан проще всего будет установить, сняв его с руля. Ключом на «13» откручиваем гайку и вынимаем болт, а затем и сам кардан.

При установке обратите внимание, чтобы руль стоял по центру. После того как рейка будет установлена, необходимо произвести подтяжку. Для этого подтягиваем гайку до упора, а затем ослабляем ее на 90 градусов

Для этого подтягиваем гайку до упора, а затем ослабляем ее на 90 градусов

После того как рейка будет установлена, необходимо произвести подтяжку. Для этого подтягиваем гайку до упора, а затем ослабляем ее на 90 градусов.

Процесс ремонта рулевой рейки завершен.
