Как подтянуть рулевую рейку на ваз 2115

Типы и варианты исполнения

Теперь давайте разберемся, что такое рейка в рамках рулевого управления современного легкового автомобиля, из чего она состоит, как работает рулевая рейка, каких типов бывает, каково устройство рулевой рейки и принцип работы рулевой рейки.

Обычно принято выделять 3 основных типа рулевых реек:

Полностью механический вариант

Это самая простая и примитивная разновидность из ныне существующих, хотя надо отдать должное инновационным технологиям – автомобилей с такими механизмами становится все меньше с каждым годом. Покупка автомобиля без электрического или гидравлического усилителя рулевого управления уже считается чуть ли не «mauvais ton», особенно среди представителей «офисного класса». Конечно дедушке, которому надо, чтобы его ласточка исправно возила картошку от рынка и до дома, ну или в зависимости от ситуации, предприимчивости дедушки и погодных условий в обратном направлении, такие навороты совершенно ни к чему. Но число «ласточек» гибнущих в неравном бою с дорожными неурядицами год от года растет, а дедушки уже волей-неволей вынуждены переквалифицироваться в «логановодов».

Так вот суть механической рулевой рейки заключается в полном отсутствии вспомогательных механизмов и устройств и сводится к вращению рулевого колеса исключительно при помощи физической силы водителя.

Конечно, и тут конструкторы умудрились внести несколько технических хитростей, вроде изменяющегося передаточного числа, то есть изменения шага между зубьями на рейке ближе к краям, оптимизировав управление транспортным средством, как для езды на высоких скоростях по трассе, так и для маневрирования при парковке автомобиля, но, тем не менее, технология эта уже не просто прошлый, а глубоко прошлый век.

Гидравлический усилитель руля (ГУР)

Как следует из названия этой разновидности рулевого управления, усилие водителя, используемое для поворота рулевого колеса, а следовательно и самих колес в этой версии исполнения заменяет гидравлический усилитель, сокращенно – ГУР. Эта система имеет очень широкое распространение в наши дни, и нет оснований полагать, что она будет заменена на что-то иное в обозримом будущем. Ибо система, хоть когда-то и была редкостью и дорогостоящей диковиной, но сегодня её уже отлично знают практически во всех сервисах, прекрасно – быстро и качественно умеют чинить, а самое главное, что и ломается-то она не сильно часто. Так что почти золотая середина. Рулевое управление при использовании ГУР достаточно информативное и острое, так что – ставим большой жирный плюс!

Кроме того, благодаря ГУР езда становится намного безопаснее, благодаря менее сильной обратной связи между рулевым колесом и дефектами дорожного покрытия. Если на «механике» руль при попадании в особо глубокую яму мог вырваться из рук у водителя, то гидравлика спокойно «проглотит» все неровности и огрехи, своим подергиванием и вибрацией, впрочем, сообщив водителю – что «мы что-то такое там проехали».

Электрическое рулевое управление (ЭУР)

Тут в принципе все полностью аналогично ГУР-у, с той лишь разницей, что усилие на рулевую рейку от рулевого колеса передает не гидроусилитель, а электрический, который на современных автомобилях, начиная с гольф-класса и выше, имеет адаптивные механизмы и при помощи бортового компьютера ориентируется на скорость передвижения, увеличивая или ослабляя свое усилие, делая руль, таким образом, исключительно чувствительным и отзывчивым при любой езде. На высокой скорости руль «тяжелеет», позволяя избежать излишней «болтанки» на дороге, а на низкой наоборот становится более «легким», облегчая маневрирование в пробках и при парковке.
Есть, конечно, и серьезный минус в таких адаптивных системах, если такой механизм выйдет из строя, управление автомобилем будет практически невозможным, поскольку рулевое колесо перестанет поворачиваться, но проблемы эти остались позади уже лет 10 назад, поэтом сейчас фактически можно говорить о сплошных плюсах:
1.       Более экономный вариант работы по сравнению с гидравликой – электромотор включается лишь, когда вы выполняете поворот.
2.       Более высокая степень чувствительности, чем у ГУР – вы будете чувствовать руль одинаково хорошо при любом скоростном режиме.
3.       Полное отсутствие зависимости от температуры воздуха – в системе нет жидкости, которая могла бы замерзнуть, как в гидравлических вариациях
4.       Опять же, по причине отсутствия технологических жидкостей – нет необходимости проводить регулярные сервисные работы
5.       Ну и конечно более высокий уровень надежности и безопасности по сравнению с ГУР – опять потому что нет шлангов и сочленений, которые могут протечь или порваться.

Как самостоятельно подтянуть рулевую рейку на ВАЗ-2114

Никто не станет отрицать, что исправное рулевое колесо – это один из факторов, влияющий на гарантию безопасности водителя и пассажиров. Независимо от типа рулевого привода, всех их периодически необходимо обслуживать. Все автомобили второго поколения, в том числе и ВАЗ-2114, обладают надежным и простым в ремонте и регулировке рулевым механизмом. Он не снабжен рулевым гидравлическим усилителем, что без проблем позволяет подтягивать и обслуживать рулевую рейку. Перед тем как подтянуть рулевую рейку на ВАЗ-2114, нужно рассмотреть предпосылки, указывающие на необходимость ее подтяжки или ремонта.

АвтоВАЗ дает гарантию, составляющую десять лет. Это достаточно продолжительный срок эксплуатации рулевого механизма. Но не стоит забывать, что гарантия дается для идеальных условий использования механизма. В основу расчетов срока эксплуатации входят нормальные дороги и постоянная качественная смазка, находящаяся в картере рейки и умеренный стиль вождения.

В реальной жизни десятилетний срок эксплуатации практически недостижим. Плохие дороги, сомнительное качество запчастей и жесткое вождение автомобиля заканчиваются тем, что механизм раньше времени дает о себе знать.

Признаки неисправностей рулевого механизма на ВАЗ-2114

Первые симптомы, по которым понятно, что нужно подтянуть рулевую рейку:

большойлюфтрулевогоколеса;
протеканиесмазкичерезсальникирейки;
неожиданноезакусываниерейкивовремяезды;
стукподкапотомприпередвижениипоплохойдороге.

Закусывание рулевой рейки среди дороги может привести к ДТП, и в большинстве случаев только подтяжкой не обходится, но это не значит, что ее невозможно отрегулировать. Подтянуть рулевую рейку можно двумя способами: не снимая с автомобиля или на демонтированной рейке.

Самостоятельная подтяжка рулевой рейки на ВАЗ-2114

В большинстве случаев все работы по подтяжке люфта сводятся к регулировке рулевого колеса и выбору люфта в зацеплении. В случае если износ деталей значительный, то без капитального ремонта и установки новых запчастей не обойтись. Наиболее простой способ это проверить – подтянуть рулевую не снимая с транспортного средства. Для регулировки рейки необходим специальный ключ, который вставляется в гайку регулирования, находящуюся на корпусе рулевого механизма. Изготовить ключ реально самостоятельно, но лучше приобрести, так как стоимость его невелика, а найти его можно практически в любом магазине запчастей. Наличие собственного ключа в вашем арсенале облегчит регулировку, и будет крайне необходим при разборке рейки.

Регулировка рулевой рейка на ВАЗ-2114: инструкция к действию

Автомобиль устанавливается на эстакаду или подъемник. Можно, конечно, регулировать со стороны капота, но в этом случае работать придется практически вслепую.
С нижней части двигателя демонтируется брызговик и защита картера.
Рулевая рейка очищается от грязи и визуально осматривается. На ней не должно быть следов потекшей смазки, на пыльниках – повреждений.
Следует проверить, чтобы рейка была плотно прикреплена к моторному щитку, рулевые тяги в месте крепления к рейке не должны иметь люфт.
Далее нужно найти гайку регулирования рулевой рейки и очистить от грязи. На ней установлена пластиковая заглушка, которую необходимо снять.
С помощью специального ключа дожимаем регулировочную гайку. В некоторых случаях она фиксируется керном, поэтому после регулировки нужно вернуть фиксатор в исходное положение.
Регулировка выполняется путем затягивания гайки до упора, после чего проверяется наличие люфта на рулевом колесе. Если при повороте руля нужно прилагать большое усилие, необходимо отпустить гайку на несколько градусов.
После того как гайка отрегулирована ее нужно зафиксировать, чтобы избежать самопроизвольного откручивания.

После того как люфт выбран, необходимо сделать пробный заезд и убедиться в нормальной работе рулевого механизма. При свободном вращении руля и отсутствии люфта регулировку можно считать оконченной. Если вращение рулевого колеса доставляет неудобство, нужно отпустить гайку на несколько градусов против часовой стрелки.

Самостоятельная замена рулевой рейки

На ВАЗ 2114 замена рулевой рейки не является сложной процедурой. Расположен данный механизм в нижней части автомобиля, ближе к моторному щиту. Условно рейка ВАЗ 2114 находится между передними колесами, с которыми соединена при помощи рулевых тяг и наконечников.

Для снятия рейки необходим набор ключей и инструментов (шестигранники, специальный съемник для выпрессовки рулевых тяг), а также проникающая жидкость типа WD-40. Дополнительно потребуется смазка для закладки в рейку перед установкой (типа ШРУС-4).

Как снять рулевой механизм

Если на ВАЗ 2114 рулевая рейка требует ремонта или замены, автомобиль необходимо сначала вывесить на подъемнике или загнать на яму.

Перед началом работ следует обработать все соединения и болты проникающей жидкостью, чтобы облегчить процесс откручивания.

В целом, демонтаж рейки осуществляется следующим образом:

Обратите внимание, откручивать гайки удобнее сбоку, в области телескопической стойки. Также проще вытащить рейку через вырез, где стоит стойка. При этом вынимать рейку нужно через правую сторону (пассажирскую)

При этом вынимать рейку нужно через правую сторону (пассажирскую).

Установка новой рейки

Рулевая рейка 2115, 2114 или 2113 может идти в сборе с рулевыми тягами и наконечниками, с тягами без наконечников или без тяг и наконечников.

Если наконечников нет, сняв старую рейку с наконечниками, необходимо их открутить При этом не забывайте посчитать количество витков, чтобы после сборки приблизительно выставить схождение и добраться до сервиса. Также не перепутайте левый и правый наконечник (они отличаются). Далее новую рейку нужно смазать, вскрыв боковые заглушки. В рейку можно набить ЛИТОЛ, использовать ШРУС-4 и т.д. Затем старые наконечники прикручиваются на новую рейку (считаются витки, то есть, как они были ранее накручены на старой рейке). Затем на машину устанавливается новая рейка, сборка осуществляется в порядке, обратном снятию. С правой стороны наживляются крепления рейки. Также нужно попасть в шлицы рулевого карданчика

Чтобы это сделать, в хомут можно забить отвертку или зубило, разжимая его

После точной установки по шлицам, следует затянуть все гайки фиксации рейки, также закрепить рулевые наконечники; Обратите внимание, на рейке имеется проточка, куда входит стопорный болт;. После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение

Данную процедуру необходимо выполнить обязательно!

После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение. Данную процедуру необходимо выполнить обязательно!

Какую рулевую рейку выбрать?

Далеко не всегда оригинальная запчасть (конкретно в ситуации с ВАЗ) отличается высоким качеством. Перечислим три варианта на выбор:

LADA Деталь. Оригинальный производитель запчастей и комплектующих на Ладу предлагает деталь в диапазоне цен от 4500 до 6000 рублей.
SS-20. Изделия от этого производителя устанавливаются с доработанными частями подвески. Отличаются высоким качеством и долговечностью. Стоимость довольно высока – от 10000 рублей за механизм на 2114.
Для желающих сэкономить есть производитель Фенокс. Цена рейки от этого Фенокс – 2000-4000 рублей. Качество довольно низкое, поэтому не стоит надеяться на долгий срок службы.

Ремонт рейки руля

Автомобиль фиксируется от непредвиденного перемещения установкой упоров под задние колеса. Затянуть ручник, заблокировать руль.

Снимаются передние колеса. Используя съемник, вытаскиваются пальцы из стоек рычагов, предварительно открутив гайки наконечников. После установки съемника до упора закручивается винт. В напряженном состоянии ключа выбивается молотком палец из рычага. Откручиваются гайки крепления скоб рейки

Отворачивается изнутри салона болт на рулевом валу

Выполнив все предварительные операции осторожно, чтобы не повредить шлицы, применяя колебательные движения, отсоединяется хвостовик шестерни от рулевого вала. Весь узел вытаскивается через правое отверстие в корпусе автомобиля

Рулевой механизм с рулевыми тягами

Далее выполняется непосредственно ремонт рулевой рейки ваз 2115:

Конструкция зажимается в тиски. Специальной щеткой, тряпочкой смоченной в уайтспирите чистятся все поверхности изделия.
Снимаются рулевые тяги. Для этого откручиваются болты на крепящей их скобе, после отгиба «усиков» стопорной пластины, ключом «на 22».
Извлекаются стопорная и соединяющая тяги пластины.
Удаляются рулевые тяги.
С правой стороны снимаются с картера рулевого устройства опора и стопорное кольцо.
Срезаются хомуты, с помощью которых крепится защитный чехол. Детали одноразовые выполнены из пластмассы.
Снимается защитный чехол.
С левой стороны устройства снимаются опора и колпачок для защиты.
Ключом «на 17» с восьмигранной головкой откручивается гайка упора рейки, деталь вынимается, извлекается пружина и фиксирующее кольцо.

Извлечение гайки, пружины и фиксирующего кольца

Выбивается из гнезда упор рейки. Для этого картер ударяется о деревянную подставку. Для уплотнения в проточке упора монтируется резиновое кольцо.

Снимается уплотнитель.

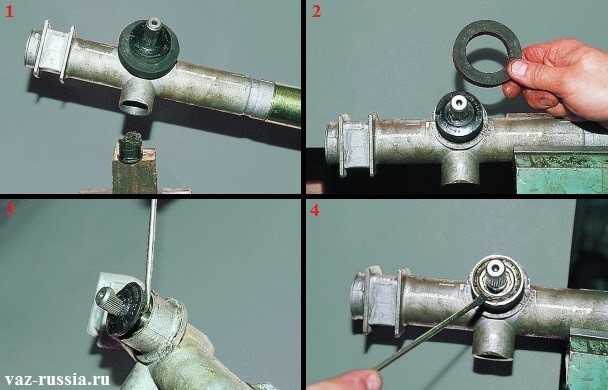

Снимается пыльник шестерни, который достаточно поддеть его отверткой.
Снимается стопорная шайба.
Специальным ключом «на 24» с восьмигранной головкой отворачивается гайка, которая крепит подшипник шестерни.
Снимается гайка с вала.
Ключом «на 14» удаляется из картера вместе с подшипником шестерня.

Извлечение из картера шестерни с подшипником

Вынимается рейка.
Вынимается втулка. Для этого отверткой поддевается опорная втулка, ее выступы должны зайти в картерные отверстия и деталь свободно извлекается.

Извлечение опорной втулки

Устанавливается новая втулка. Для этого на нее надеваются новые демпфирующие резиновые кольца таким образом, чтобы против разрезов втулки располагались тонкие части кольца. Выступы втулки должны свободно войти в отверстия картера.
По краям втулки резиновые кольца разрезаются и отрезанные части удаляются.
С вала шестерни снимается фиксирующее кольцо.
С помощью двухзахватного съемника спрессовывается шариковый подшипник.

Снятие шарикового подшипника

Выпрессовка игольчатого подшипника выполняется с применением специального съемника. Если его нет: сверлятся в торце картера два отверстия диаметром два миллиметра, для выхода игольчатого подшипника на кольцо. Через него из картера выбивается подшипник.

Выпрессовка игольчатого подшипника

Полость картера конструкции промывается. Отрезком трубы запрессовывается игольчатый подшипник. После этого отверстие заделывается препаратами подобными «холодной сварки».Смазкой ФИОЛ-1 обильно смазываются подшипники, шестерня приводная и зубья на рейке.

Смазка УНИОЛ-1 закладывается в полость, которая находится над гайкой удерживающей подшипник приводной шестерни. Узел рулевой рейки собирается в обратной последовательности. Крепится защитный чехол и фиксируется хомутами.Упор рейки и гайка выставляются таким образом, чтобы между ними был зазор 0,12 миллиметра. После регулировки зазора рейки, гайка упора накернивается, для предотвращения раскручивания.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейкиУстранение люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Стук под капотом в районе моторного щитка, особенно при проезде неровностей.
На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана
Увеличенный люфт рулевого колеса.
Слишком тугое или слишком свободное вращение рулевого колеса.
Утечка смазки через сальники и кожухи рейки.
Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Особенности обслуживания

Обслуживать рулевую рейку несложно. Это неприхотливый элемент

Однако важно периодически следить за его работоспособностью, чтобы не возникло проблем на дороге. При отсутствии должного ухода есть риск, что машина перестанет слушаться на дороге

Вот на что требуется обращать внимание:

проверять состояние пыльников и своевременно их менять;
при обнаружении дефекта нужно менять комплектующие;
не рекомендуется держать руль в вывернутом положении до упора более 5 секунд;
если рулевое колесо не возвращается в исходное положение, стоит обратиться к специалистам;
при начале езды необходимо поворачивать руль с минимальной амплитудой, чтобы продлить срок эксплуатации механизма;
зимой стоит на месте несколько раз покрутить руль на месте, чтобы проверить работоспособность.

Если нет необходимых навыков, то стоит при первых признаках появления проблемы обращаться в сервисный центр. Специалисты выполнят диагностику и скажут, все ли в порядке. Когда потребуется ремонт, они его выполнят в сжатые сроки. При этом обращение на СТО каждые 5 – 6 месяцев снизит риск появления серьезных проблем. Большинство ремонтных работ будут поверхностными и недорогими.

При выборе нового автомобиля стоит покупать электроусилитель руля. Он обеспечит плавное вращение и легкое управление. Выйдет немного дороже, чем гидравлика. Зато результат окажется лучшим.

Тяга рулевая

Процедура замены

Замена рулевых потребует не только ваших рук, но и еще пару в качестве помощи. Так что заранее договоритесь с товарищем, что он будет помогать вам решать проблему неисправного рулевого управления. Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:

Набор гаечных ключей;
Домкрат;
Шестигранный ключ на 17 миллиметров;
Баллонный ключ;
Кирпичи или похожие материалы (для удержания передней части машины без колес);
Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
Сухие тряпки;
Смазка типа Литол;
Всемогущее средство WD40.

Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.

Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
Включите стояночный тормоз, чтобы машина не двигалась.
Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.

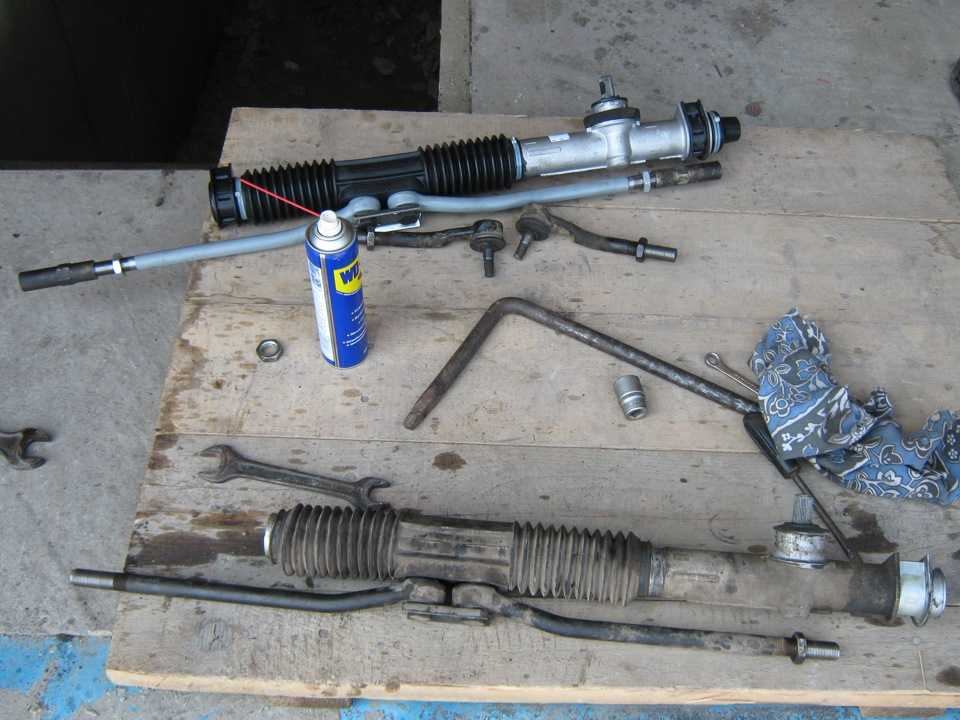

Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
Возьмите свою новую рейку, снимите с нее заглушки.
Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
На кардане фиксируется стопорный болт.
Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.

Очевидно, что самостоятельная замена рулевых реек — не самая сложная задача, но выполнять ее нужно четко, последовательно и аккуратно.
