Как подтянуть ручник на приоре

Подтяжка ручника

Устанавливаем автомобиль над смотровой ямой (или загоняем на эстакаду). Включив первую передачу, опускаем рычаг в крайнее нижнее положение.

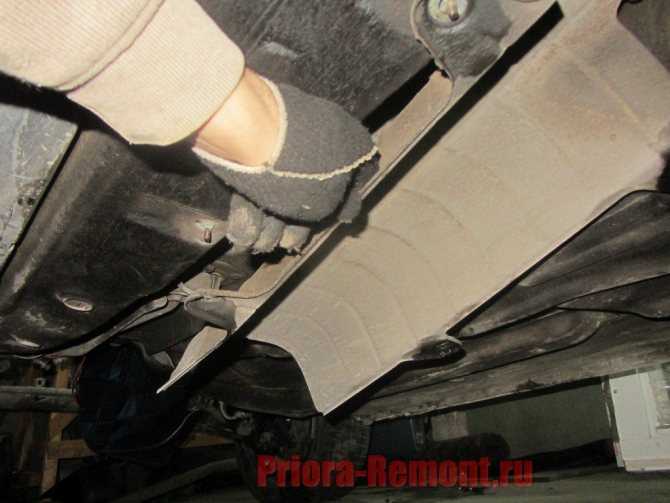

Первое действие – снятие теплоотводящего экрана

, находящегося в нижней части автомобиля. Крышка крепится 4-мя болтами, выкрутив которые, добираемся до резиновой подушки – она находится на подвеске дополнительного глушителя.

Сдвинув в сторону экран, видим гайки, непосредственно отвечающие за регулировку стояночного тормоза. Нас интересует та, которая предназначена для регулировки наконечника.

Она фиксируется контргайку

, которую необходимо ослабить. Полностью контргайку не выкручиваем, открутив ее на несколько витков, убеждаемся, что ход нужной гайки ничем не ограничен.

Целесообразно производить ослабление двух гаек одновременно, причем регулировочную гайку необходимо вращать по направлению часовой стрелки – таким образом обеспечивается натяжение троса.

Еще одно проверочное действие:

опустив рычаг стояночного тормоза, проверяем, насколько легко вращаются задние колеса. Вращение должно быть легким, ничем не затрудненным (малейшие признаки трения недопустимы).

Если все выполнено правильно, то констатируем искомый результат. В случае, если наблюдается затрудненный ход колес, немного ослабляем регулировочную гайку, вновь фиксируем ее контргайку.

Затем устанавливаем все детали в порядке, обратном снятию.

Ручник (стояночный тормоз) на Приору – артикул и цена

В сборе стояночная тормозная система машины Приора носит каталожное название «Привод ручного тормоза» — номер С170. Основные комплектующие:

скоба на тросик: 2108-03508214-20, 30 рублей;
трос ручника: 2110-03508180-01, цена – 400 рублей;
ось стояночной тяги: 2110-03508073-00, цена – 500 рублей;
прокладка стояночной тяги 2110-03508089-00;
тяга стояночного привода: 2108-03508089-00, цена – 250 рублей;
рычаг стояночного тормоза (в сборе): 2110-03508012-00, цена – 600 рублей. Кнопка – 2110-03508039-00;
рычаг в сборе с тягой: 2110-03508010-00, цена – 1300 рублей;
защитный чехол тяги: 2108-03508046-00, цена – 40 рублей;
уравниватель тросика: 2108-03508075-10, цена – 50 рублей.

Как поменять ручник на Приоре — пошаговое руководство

Замена троса ручника нужна тогда, когда обычная подтяжка – уже не выход, придется менять трос, или привод. Для того чтобы заменить тросик на автомобиле Приора, приготовьте крестовую отвертку, набор ключей.

Поставьте машину на яму, опустите ручник, включите передачу.
Поддомкратьте заднюю часть машины, подложите подпорки, снимите колеса. Далее действия будут описываться по одной стороне, их нужно будет повторять с другой стороны.
Ослабьте крепеж основного глушителя и подвесьте его. То же самое проделайте с резонатором.
Слегка ослабьте контргайку штока ручного тормоза. Демонтируйте уравнитель тросика.
Достаньте наконечник тросика, протянув его через специальный кронштейн.
Демонтируйте скобы, которые придерживают трос на месте.
Отверткой надавите на рычаг привода, чтобы отвести его дальше от тормозной колодки. Рычаг должен перейти в переднее положение. После этого от рычага тормоза можно отсоединить наконечник тросика.
Ослабьте гайку крепления на задней балке, которая удерживает тросик, а затем потяните его к себе.
Протяните тросик через кронштейн, который крепится к кузову, затем – через тормозной щит.
Проверьте работу стояночного тормоза, проведите регулировку. Если нужно, затягиваем гайку сильнее.

Загоните машину на яму. Снимите минусовую клемму с АКБ.
Демонтируйте облицовку центрального тоннеля в салоне.
Внизу снимите металлическую пластину, которая закрывает шток стояночного тормоза. Ослабьте контргайку, а затем демонтируйте уравнитель.
Из отверстия в полу достаньте защитный чехол.
Находясь в салоне, отверните винт, который крепит переключатель индикаторы ручника приборки. Этот винт держит массу переключателя индикатора.
При помощи ключа отверните болты крепления ручки под обшивкой.
Потяните рычаг в сборе к себе – вверх, за ним вытягивайте тягу.
Тягу можно заменить, для этого достаньте шплинт и шайбу. Тяга будет свободна, ее можно заменить.
Разъедините тягу и ось.
Соберите привод ручного тормоза в порядке, обратном снятию. Собрав систему, выполните регулировку тросика, добиваясь 2-4 щелчков для фиксации машины.

Замена троса ручного тормоза на Приоре своими руками

Все работы необходимо выполнять при поднятой задней части автомобиля, используя для этого домкрат, либо же проводятся на смотровой яме. Для начала откручиваем гайки крепления защитного теплового экрана, и снимаем его как показано на фото ниже:

Теперь при помощи головки на 13 мм и удлинителя откручиваем гайки штока регулировки ручника.

После чего извлекаем тросы из планки:

Теперь необходимо вытащить трос из его посадочного места, именно тот, который необходимо заменить:

Далее необходимо освободить трос от зажимов по всем местам крепления его к кузову Приоры.

И в других местах, где есть эти скобы:

В результате мы должны получить примерно следующую картину:

Далее приступаем к освобождению троса со стороны колеса. Для этого снимать колодки не обязательно, достаточно лишь снять нижнюю пружину, а потом уже при помощи плоской отвертки отвести в сторону рычаг привода троса, и снять сам тросик:

И теперь извлекаем трос из проема в кожухе. Если с этим возникли сложности, предварительно наносим проникающую смазку:

И слегка расшатывая трос в его посадочном месте, извлекаем его из отверстия:

Установка происходит в обратной последовательности. Цена нового троса на Приору составляет от 200 рублей за штуку, и купить эту деталь можно практически в любом автомобильном магазине или рынке.

Трос тяжело перемещается в оболочке, смажьте его, заливайте трансмиссионное или моторное масло в оболочку до тех пор, пока оно не начнет вытекать с противоположного конца оболочки. В процессе заливки периодически перемещайте трос в оболочке.

Устанавливайте трос с помощником: тяга рычага короткая, поэтому, чтобы установить уравнитель, необходимо сильно натягивать трос.

Заменяйте трос при следующих неисправностях:
– ослаблены наконечники троса;
– начали рваться нити троса;
– трос тяжело перемещается в оболочке даже после его смазки.

Регулировка

Регулировку ручника необходимо проводить на смотровой яме.

Для работы понадобятся:

два ключа на «13»
Специальная смазка типа «WD — 40»

Процесс регулировки

Двумя ключами на «13» необходимо разконтрить две гайки троса ручника. Предварительно смазав их WD — 40.

Далее дальней гайкой натягиваем ручной тормоз.

После чего вывешиваем задние колеса и проверяем на вращение. Колеса при отпущенном ручнике должны свободно вращаться.

Ручник должен останавливать и держать машину на 3-4 щелчок храпового механизма.

Если при натяжении троса одно колесо вращается а другое нет, то необходимо натянуть отдельно трос идущий к колесу, которое вращается.

После того как ручной тормоз отрегулирован снова двумя ключами на «13» контрим две гайки.

Процесс регулировки завершен.

Принцип работы ручника

Прежде чем говорить о том, почему не работает стояночный тормоз , стоит понять общий принцип его функционирования. Он довольно прост, поэтому понять, как работает ручник , не составит труда.

Ручной или стояночный тормоз выглядит как специальная ручка в салоне. Расположена она рядом с водительским сидением. Иногда стояночный тормоз может быть и ножным. При подъеме рычага натягивается внутренний трос, сцепленный с планкой посредством регулировочного болта. По краям планки есть еще два тросика, уходящие в направлении к задним колесам . Когда и они натягиваются, скобы внутри барабанов разжимаются, колодки разводятся. Так и осуществляется блокировка колес.

Почему не держит ручник (не работает стояночный тормоз). Основные причины

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга. Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам.

Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете.

Но почему такое происходит, какие есть причины? Давайте разбираться …

Ручник или ручной тормоз, это просто бич на наших ВАЗ. Очень часто получается так, что вы задираете ручку этого тормоза, а ничего не происходит – то есть автомобиль катится.

При прохождении технического осмотра существует золотое правило:

Если автомобиль встает после трех щелчков, то значит — ручной тормоз работает, можно выдавать заветный талончик. А вот если плохо держит при 4 и боле щелчках, то значит работоспособность на низком уровне, либо ее вообще нет!

Неисправные машины отправляют ремонтироваться либо подтягивать ручник, без него никак.

Как работают?

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.

То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

Гидравлика или механика

Стоит отметить, что на данный момент не все задние тормоза являются тросовыми или механическими, сейчас есть довольно большое количество ручников, которые работают на гидравлике, особенно это актуально для задних дисковых тормозов, а не барабанных. В гидравлике дублируется работа основной системы торможения.

То есть когда вы поднимаете ручку, то специальным поршнем создается давление на задние диски и они блокируются. Если в такой системе не работает ручник, то причины значительно отличаются от механического собрата.

Причины, по которым не работает ручной тормоз

Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

Износ задних тормозных колодок. Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

Неправильно отрегулированный стояночный тормоз. Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

Клин троса в оболочке. Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

Обрыв тросика. Бывает трос рвется, как от самой ручки, так и под машиной, нужно его заменить.
Лед или соль, реагенты на поверхности накладок. Происходит редко, но бывает, особенно после проезда глубоких луж. Стоит очистить колодки несильными нажатиями при движении на короткие дистанции. Весь налет должен очиститься.
Попадание масла или тормозной жидкости на колодки. Например, потек рабочий цилиндр, возможно, течет сальник задней полуоси. Здесь нужно для начала удалить причину течи, затем очистить колодки. Конечно, они сами очистятся после нескольких циклов торможения. Если «замасливание» сильное, тогда нужно заменить колодки на новые, потому как — поверхность накладок может пропитаться маслом полностью.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Что делать, если результата нет

Иногда автолюбители сталкиваются с ситуациями, при которых подтягивание троса не улучшает качество работы ручника. В таком случае необходимо разбираться непосредственно с тормозами. В первую очередь, виновниками являются тормозные колодки. Они могут:

износиться;
«задеревенеть» и не воспринимать команды ручного тормоза.

Установка новых тормозных колодок поможет добиться нормального эффекта. Специалисты рекомендуют произвести демонтаж тормозных барабанов и проверить движение тормозных колодок. Если они не двигаются, значит, они задеревенели. Если же перемещение все-таки есть, проблему нужно искать в других узлах. В первую очередь виновником может быть растяжение троса ручника. Если ничего не помогает, лучше всего обратиться к профессионалам.

Проверка состояния

Не всегда проблема того, что ручник не хочет удерживать автомобиля, связана именно с неправильной регулировкой. Лучше в этом убедиться заранее, чтобы зря не проводить сложные работы.

Некоторые автомобилисты советуют посетить автосервис, где на специальном стенде проводится проверка работоспособности ручника. Но если вы не хотите платить за это деньги или банально не видите смысла в обращении к специалистам, воспользуйтесь народным методом.

Есть альтернативный метод. Но его без необходимости применять не стоит. Смысл заключается в том, чтобы вытянуть рычаг стояночного тормоза, включить на коробке первую передачу и нажать на газ.

При исправном состоянии узла машина слегка дёрнется, после чего заглохнет. Если нет, автомобиль просто начнёт ехать. Это прямо указывает на то, что требуется вмешательство.

Как снять рычаг ручного тормоза на Рено Логан?

1). Снимаем облицовку тоннеля пола.

2). Разрезаем коврик в задней части рычага и отводим части коврика в сторону.

3). Обе передних сиденья сдвигаем вперед до упора и отсоединяем провод от выключателя сигнальной лампы выключения стояночного тормоза.

4). Ослабляем натяжение тросов и отсоединяем наконечники задних тросов от уравнителя.

5). Отворачиваем 2 гайки крепления рычага привода стояночного тормоза к основанию кузова и снимаем рычаг вместе с передним тросом привода.

6). Отворачиваем регулировочную гайку с наконечника переднего троса и отсоединяем трос от рычага.

7). Снимаем выключатель сигнальной лампы выключения ручного тормоза, вывернув винт его крепления.

Как подтянуть ручник на Приоре?

Тормозные колодки автомобиля подвержены к постепенному изнашиванию, в связи с чем нужно периодически проверять работу ручника, а при необходимости и натягивать его трос. На Приоре трос ручника подтягивается точно так же, как и на других переднеприводных автомобилях отечественного производства.

А для того чтобы выполнить эту работу, вам всего лишь понадобиться два ключа на 13, желательно рожковых.

dimapahuta Blog Как покрасить торпеду автомобиля

Для того, чтобы более наглядно увидеть, как должен проходить весь процесс, можно посмотреть видео обзор

по подтягиванию ручника на Приоре

В случаи, если и после этого у вас останутся какие-либо вопросы, можно посмотреть и фото отсчет к видео.

Желательно всю работу выполнить на яме или на подъемнике, так как в этом случаи вам будет намного проще добраться до механизма регулировки. В задней части автомобиля находим механизм показанный на фото ниже.

Итак, в первую очередь нужно будет снять теплоотводящий экран, если конечно он стоит на вашем автомобиле. Как правило, держится он на 4 гайках. Далее необходимо ослабить контрящую гайку, после чего первую закручиваем до тех пор, пока трос ручника не будет подтянут до нужного уровня. Обычно блокировка колес автомобиля происходит при 2-4 щелчках рычага.

После окончания операции проверьте в действии, правильно ли была выполнена регулировка.

В случаи, если даже после сильной натяжки троса ничего не поменялось, значит необходимо произвести замену тормозных колодок.

ЭТО ИНТЕРЕСНО: Как прозвонить предохранитель мультиметром

Как проверить работу ручного тормоза?

Для проверки состояния, точнее роботоспособности ручника, устанавливаем автомобиль на небольшой уклон. Если на 3-4 щелчка затянутый рычаг ручного тормоза удерживает автомобиль на уклоне, значит вы все сделали правильно.

Замена тросов ручного тормоза! — Лада Приора Хэтчбек, 1.6 л., 2011 года на DRIVE2

Доброго времени суток граждане читающие!)После поднятого ручника и снятого с него машина стала вести себя неадекватно! а именно:

-приседала задница машины;-ведет себя притупленно на старте и при разгонах;

-на нейтралке с горки просто стояла.

для определения понадобилось оторвать задние колеса от земли (домкратом) и попробовать прокрутить … в ответ жесткое сопротивление.

Решение данной проблемы было очевидно стоило посмотреть на состояние тросиков ручного тормоза.И так едем в магазин и за 500 рублевых берем 2 троса ведущие к колесам . т.к. думаю нет смысла менять только один.

Процесс работы:1- необходима Эстакада или как в моем случае рем. яма2- поднимаем домкратами заднюю часть, дабы освободить два задних колеса.3- снимаем колеса и барабаны. (барабаны снимать съемником или 2мя болтами)4- необходимо снять тросики от колодок. Это можно сделать плоскогубцами.5- лезем в низ. да да тут самое интересное будет…5.1 — снимаем 2е резинки что держат глушитель.5.2 — раскручиваем соединение глушителей у заднего левого колеса. и опускаем глушитель (будет иначе мешать)5.3 — снимаем защиту тросиков (она на 4х болтах под ней крепление тросов и соединяющая скоба для натяжения)5.4 — отсоединяем тросики от переходной планки и плоской отверткой поддевая с разных сторон по одному вытаскиваем их из крепежа.5.5 — сам трос далее крепится на крепежных петлях (можно просто отогнуть и снять)5.6- ключем на 13 снимаем контргайку и гайку натяжителя главного тросика. (там где соединительная планка)6.- убираем старые тросики и ставим новые (желательно сразу установить 2 тросика)7- после установки крепим к колодкам (натягиваем плоскогубцами и крепим на колодку)8- под машиной вставляем тросики в крепеж тросиков и одеваем на соединительную планку.9- далее необходимо натянуть тросики с планкой на шпильку общего троса и затянуть гайку и контргайку.

10- установить тросики в крепления и собрать все в обратном порядке!

Цена вопроса: 520 ₽

www.drive2.ru

Подтяжка ручника

Первое действие – снятие теплоотводящего экрана, находящегося в нижней части автомобиля. Крышка крепится 4-мя болтами, выкрутив которые, добираемся до резиновой подушки – она находится на подвеске дополнительного глушителя.

Она фиксируется контргайку, которую необходимо ослабить. Полностью контргайку не выкручиваем, открутив ее на несколько витков, убеждаемся, что ход нужной гайки ничем не ограничен.

Еще одно проверочное действие: опустив рычаг стояночного тормоза, проверяем, насколько легко вращаются задние колеса. Вращение должно быть легким, ничем не затрудненным (малейшие признаки трения недопустимы).

Затем устанавливаем все детали в порядке, обратном снятию.

Регулировка

Регулировку ручника необходимо проводить на смотровой яме.

Для работы понадобятся:

два ключа на «13»
Специальная смазка типа «WD — 40»

Процесс регулировки

Двумя ключами на «13» необходимо разконтрить две гайки троса ручника. Предварительно смазав их WD — 40.

Далее дальней гайкой натягиваем ручной тормоз.

Ручник должен останавливать и держать машину на 3-4 щелчок храпового механизма.

После того как ручной тормоз отрегулирован снова двумя ключами на «13» контрим две гайки.

Процесс регулировки завершен.

Замена троса ручника на ВАЗ 2109 и 2110. Обойдемся без СТО

Домкрат;
Новый трос ручного тормоза;
Новый ремкомплект резиновых втулок;
Тормозные колодки барабанного типа для задних колес;
Набор автомобильных инструментов;
Башмаки для клина скатов.

Обязательно наличие эстакады или смотровой ямы, так как без них мы не сможем попасть под днище авто;
Ставим авто на нейтралку, тщательно клиним передние колеса от возможного прокручивания;
Убеждаемся, что ручник опущен в положение «выкл», лезем под днище авто и с помощью накидка отвинчиваем центральный шток – натяжитель троса ручника, который находится в задней части трансмиссии. Характерная отличительная черта это рычаг с двумя натяжителями на концах;
После, как трос будет спущен с переднего натяжителя, приступаем к задней части. Для этого поочередно поддомкрачиваем задние колеса, срываем крепежные болты и снимаем колеса;
У нас освобождается доступ к тормозному блоку и цилиндру. С помощью крестообразной отвертки отвинчиваем 3 винта и снимаем крышку тормозного модуля. Видим перед собой две колодки и тормозной цилиндр с тросом – натяжителем;
Учитывая, что ранее мы ослабили центральный шток, с помощью пассатижей отсоединяем нижний рычаг троса с тормозной колодки, предварительно сняв пружину;
Достав трос ручного тормоза с одной стороны, можно приступать к другой, предварительно одев на место прежнего новый трос. Далее устанавливаем модульно тормозной комплекс. При необходимости колодки нужно заменить, иначе вам придется это сделать только спустя пару тысяч км;
Обработав второе колесо подобным образом, нам остается только завести вторые концы на центральный натяжитель и поджать его до соответствующего уровня гайкой;
Проверка работоспособности проходит следующим образом: автомобиль ставится под уклон не менее 25% на ручник. Количество фиксаций не должно превышать границ от 2 до 7;
Далее следует выйти из авто и попробовать сдвинуть машину с места вниз, приложив физические усилия, если такового не получилось, то вы все сделали правильно, в противном случае необходимо поджать немного трос ручного тормоза;
Выполнение всех условий может говорить о том, что вам можно следовать дальше и никакой техосмотр вам не страшен.

AutoFlit.ru

https://priorik.ru/instruktsiya-kak-podtyanut-ruchnik-na-priore-tsena-detalej/
https://priora-vaz.ru/2170/9-11-2.html
https://7road.ru/novosti-avtovaza/kak-snyat-ruchku-ruchnika-na-priore.html
https://7gear.ru/remont/tros-rucnika-priora.html

Как подтянуть ручник на Приоре? Автопром ломается как всегда

Согласно паспортным данным, стояночный тормоз должен обеспечивать надежную парковку автомобиля на наклонной поверхности (наклон может составлять до 25%).

Как подтянуть ручник на Приоре? Другими словами, нужно произвести определенные действия, чтобы стояночный тормоз обеспечивал неподвижность машины в указанных условиях. Количество «щелчков» рычага при этом на должно превышать 5-ти.

Процесс относительно несложен, однако, возможно, придется совершить несколько дополнительных манипуляций. Они, наряду с обязательными действиями, будут рассмотрены ниже.

Но – обо всем по порядку.

Краткие выводы

Регулировка ручного тормоза – это несложный процесс. Его стоит проводить регулярно, чтобы автомобиль не подвел во время движения. Многие обращаются в сервисные центры для проведения такой работы. Лучше выполнить регулировку дома, чтобы быть уверенным в результате.

Износ задних тормозных колодок неизбежен, и именно поэтому со временем приходится натягивать трос ручника, чтобы стояночный тормоз работал эффективно. На Приоре, так же как и на других переднеприводных автомобилях отечественного производства, регулировка выполняется одинаково, и для ее выполнения понадобится всего лишь два ключа на 13, желательно рожковых.

Чтобы посмотреть на всю эту работу наглядно, с записал видео урок, который покажет данный процесс максимально подробно.
