Распиновка кнопки стеклоподъемника ВАЗ-2114

Если взглянуть на обе половины, на которые кнопка стеклоподъемника ВАЗ-2114 была разобрана, то четко вырисовываются два ряда контактов и гнезд для них. В одном насчитывается четыре элемента, в другом – три. Вот этот отсутствующий контакт считается точкой отсчета для последующей распиновки кнопки стеклоподъемника ВАЗ-2114.

Расположив половину корпуса с лицом к себе, нумеруют контакты. Каждый «зуб» соответствует проводку различного цвета.

Желтый. Подключается к габаритам и служит «плюсом».
Черный. Можно подключать на минус к аккумулятору либо подключать на массу.
Красный. Это питающий плюс. Можно подсоединять к аккумулятору. Тогда стеклоподъемник ВАЗ-2114 будет работать как при включенном зажигании, так и нет. Если водитель желает получить работающий механизм лишь тогда, когда двигатель заведен, следует подключать его к аналогичному плюсу другого узла.
Зеленый. Выход на мотор стеклоподъемника.
Синий. Выход на мотор стеклоподъемника. Если перепутать местами 4-й и 5-й узел, устройство будет работать. Но вместо стрелки вверх, стекло будет опускаться. И наоборот.
Шестой и седьмой автоматически «мышками» подключены к черному, то есть к массе. Но некоторые рекомендации говорят о том, что данное действие не целесообразно. Лучше делать подключение к аккумулятору.

Принципиальная разница между тем, подключается контакт к аккумулятору или к другому источнику, заключается в том, что в первом варианте механизм будет работать даже при выключенном зажигании. И распиновка в данных случаях носит относительный характер.

Типы приборной панели

На авто ВАЗ-2113, -2114, -2115 и их модификации устанавливались приборные панели 2 типов, содержащие жидкокристаллические индикаторы (ЖКИ).

Когда одновременно нажать на рукоятку сброса суточного пробега и включить “зажигания” (пода-
ча электричества через клемму “15” замка зажигания на приборную панель, мотор не заведен) приборы панели переходят в режим тестирования:

1 тип приборной панели :

В начале происходит трёхкратное отклонение стрелок указателей приборов на всю шкалу и полное заполнение сегментов
ЖКИ, а также вспыхивание контрольной лампочки аварийного запаса количества бензина.
Если в процессе тестирования надавить и отпустить рукоятку сброса, на ЖКИ счётчика суточного и общего пробега появляется номер варианта программного обеспечения процессора панели приборов (например, UEr 1.1 или UEr 0.8 или иное) , примерно на 20 секунд (после чего приборная панель перейдет в рабочее состояние автоматически).
При повторном нажимании и отпускании рукоятки на жидкокристаллическом индикаторе общего и суточного километража появляется код последней запомненной неисправности.
После этого нужно сделать обнуление путём нажимания на рукоятку сброса с продолжительностью более 5 секунд
Приблизительно через 15 секунд после этой операции:
- — если остаётся 0, то неисправностей нет;
- — если появляется 1, то сломан микропроцессор;
- — когда высветится 2, то имеется обрыв цепи датчика указателя уровня бензина;
- — если появится 4, то в бортсети — высокое напряжение питания (выше 16 В);
- — когда высветится 8, то в бортовой сети — низкое напряжение питания (ниже 8 В);
- — если неисправностей много, то появляется цифра, соответствующая сумме кодов неисправностей, например 6 (2+4), 10 (2+8), 12 (4+8), 14 (2+4+8).
При возникновении на входе тахометра входного импульса (запущен двигатель) прекращается режим тестирования, и приборная панель переходит в рабочий режим.
Когда повышенное (выше 16 В) или пониженное (ниже 8 В) напряжении стрелки приборов останавливаются и не работают до момента ликвидации поломок.

2 тип приборной панели:

Однократно отклонятся стрелки указателей приборов на половину шкалы и затем однократно отклонятся стрелки указателей приборов на
всю шкалу, на ЖКИ часов/температуры появляется надпись “test”, на ЖКИ счетчика суточного и общего километража высветися “бегущая строка” из чередующихся цифр 10123456789, а также загорится контрольная лампочка аварийного запаса состояния бензина;
При появлении на входе любого из приборов входного импулься (к примеру, запущен двигатель) после тестирования приборная панель переходит в рабочее состояние;
Когда отсутствуют на входах всех приборов входные сигналы, наблюдается последовательное множественное отклонение стрелок указателей приборов на половину шкалы, а затем — на всю шкалу, на ЖКИ часов/температуры высвечивается надпись “test”, на ЖКИ счетчика суточного и общего километража высвечивается “бегущая строка” из цифр 10123456789, а также загорается контрольная лампочка аварийного запаса уровня
бензина;
При большом (выше 16 В) и маленьком (ниже 8 В) напряжении стрелки приборов останавливаются и не работают до момента ликвидации поломки.

Схема приборной панели

Панель приборов ваз 2114 представляет собой схему правильного подключения всех необходимых устройств и проводов к ним. Это так называемая электронная схема всех представленных в автомобиле электрических элементов. Обычно ее используют для того чтобы внести небольшие изменения в общую конфигурацию, а также поможет правильно отремонтировать или заменить вышедшее из строя устройство.

Всего на схеме представлено 26 соединений, чаще всего инструкция сразу указывается в книге обслуживания автомобиля. Если разобрать панель приборов ваз 2114, то можно увидеть два блока красного и белого цвета, а уже к этим блокам идет подключение необходимых элементов. Но подключение здесь должно производиться в определенном порядке.

Панель приборов ваз 2114 и индикаторы на ней слишком тусклые, и в этом случае некоторые водители проводят тюнинг, то есть установку дополнительной подсветки.

Все это можно сделать своими руками, по определенной инструкции:

Все старые лампочки меняют на новые светодиодные, но на них лучше всего установить термоусадку, чтобы свет был правильно расположен.
Новые лампы подключают к проводам, работающим от печки. Но тут лучше использовать лампочки одного цвета. Чаще всего они бывают синими или красными.
Также на сегодняшний день многие водители выбирают специальную люминесцентную ленту. Ею можно обклеить всю приборную панель, это поможет значительно обновить внешний вид панели. В некоторых случаях для тюнинга выбирают диодные лампочки.

В заключении можно сказать, что панель приборная на ваз 2114 представлено достаточно просто и понятно. И если сразу изучить все эти значки и кнопки, то можно сразу определить поломку, и все они не будут вызывать никаких трудностей.

То есть приборная панель ваз 2114 будет указывать на следующую полезную информацию:

Техническое состояние автомобиля, а также его безопасность в движении.
Наличие топлива и других смазочных и рабочих жидкостей.
Можно посмотреть динамику автомобиля.
И многая другая полезная информация.

Все это можно увидеть на приборах и значках в автомобиле, которые подсоединены к электронной схеме. Конечно, если какие то значки стали загораться в автомобиле, то нужно сразу реагировать, чтобы во время устранить неисправность.

Подключение к БИ БСК ВАЗ 2114 (15)

Подключение к БИ БСК ВАЗ 2114 (15) (Блок Индикации Бортовой Системы Контроля)
1	Оранжевый	К предохранителю F16 (Клемма 15 замка зажигания)
2	Не используется
3	Черный	Масса
4	Белый	К реле контроля исправности ламп
5	Серый (сер/гол)	К микровыключателю замка зажигания
6	Бело-черный	К плафону освещения салона
7	Серо-черный	К выключателям дверей пассажиров
8	Серо-белый	К датчику уровня масла
9	Розово-зеленый	К датчику уровня охлаждающей жидкости
10	Розово-белый	К датчику уровня омывающей жидкости
11	Черно-белый	К датчику непристегнутых ремней
12	Розово-оранжевый	К датчикам тормозных колодок
13	Голубой/белый (2 пр.)	К выключателю двери водителя

Кнопки на приборной панели

Кнопки также имеют определенное месторасположение в схеме расположения АП.

Кнопки управления на ВАЗ 2114

Каждая из них имеет свое предназначение:

Кнопка, расположенная справа от спидометра, дает возможность на электронном дисплее переключать время и температуру. Если на нее жать более 5 секунд, когда автомобиль находится в покое, сбросятся текущие показания пробега.
Справа над спидометром на щитке находится комбинация двух кнопок. С помощью кнопки с изображением 2-х фар . Кнопка с одной фарой служит для включения ближнего света.
Кнопка, на которой изображена фара с наклонными штрихами, предназначена для включения передних противотуманок.
Кнопка с горизонтальными штрихами, служит для включения задних противотуманок.
Кнопка с прямоугольником позволяет включить функцию, благодаря которой будет обогреваться заднее стекло.

Разобраться со всеми индикаторами, АП и кнопками несложно, имея схему расположения в мануале автомобиля. Данная статья помогает разобраться со всеми обозначениями.

Подводя итоги, можно сказать, что на панели АП отражается следующая полезная информация:

технические характеристики транспортного средства, степень его безопасности на момент движения;
наличие бензина, уровень рабочих жидкостей;
информация о динамике движения: скорости, оборотах коленвала и др.;
эксплуатации различных приборов автомобиля;
прочая полезная информация, например время, температура и др.

Светодиодная панель приборов ВАЗ 2114

Получить данную информацию позволяют различные датчики и измерительные приборы, входящие в электрическую схему машины. Так как конструкция и схема подключения АП проста, ее легко разбирать и собирать. Поэтому, если есть желание, можно выполнить тюнинг, произвести накладку, вставки дополнительных элементов, можно сделать подсветку из светодиодов.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

Тахометр

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля показатель тахометра необходимо умножать на 100. К примеру, если стрелка расположена на отметке 40, значит коленвал выполняет 4000 оборотов в минуту.

Производителем указана критическая величина оборотов, при достижении которой двигатель четырнадцатой может выйти из строя из-за чрезмерной нагрузки. На приборе она выделена красной штриховкой, эта величина составляет от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на которое выводятся данные о текущем времени и температуре воздуха окружающей среды.

Спидометр

Четырнадцатая обладает индукционным стрелочным спидометром, который расположен в правой части приборной панели. Спидометр также поделен на секторы, величина деления – 10 километров. Максимальная отметка – 200 км.

Спидометр работает от датчика измерения скорости, расположенного внутри коробки переключения передач. Стоит учитывать, что все индукционные спидометры, в том числе и тот, что установлен на четырнадцатой, обладают допустимым уровнем погрешности в 5 км/час.

Снизу стрелки спидометра находится электронный экранчик, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета. Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю.

Датчик количества бензина

Справа на панели приборов ВАЗ 2114 (приборная панель ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнацатой модели) расположен стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 – полный бак, ½ – бак заполнен на половину, 0 – пустой бак.

Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

Датчик температуры жидкости в системе охлаждения

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура – 50, максимальная – 130 градусов. Критическая зона температуры начинается с 105 градусов, она отмечена красной штриховкой.

Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль и заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если не работает датчик температуры на приборной панели ВАЗ 2114, необходимо проверить проводку, посредством которой датчик подведен к емкости с охлаждающей жидкостью. Также возможно окисления контактов датчика, их необходим либо протереть растворителем, либо заменить датчик на новый.

Описание и назначение приборов

Приборная панель встроена в торпедо, сразу за рулем, чуть ниже уровня глаз водителя. Приборы, расположенные на доске, работают от штатной электросети, оставаясь при этом механическими устройствами. Обозначение значков на панели автомобиля ВАЗ 2114 стоят пристального изучения.

Практика доказала, что оптимальное количество элементов на доске – десять

Меньшее число – недостаточно информации, а если лампочек, иконок, кнопок больше, внимание водителя рассеивается. Значки на приборной панели автомобиля ВАЗ 2114 по количеству приближены к классическому набору

Обозначения первой группы – контрольно-измерительные приборы

Индикаторы сигнализируют о неисправностях, предупреждают о возможных неполадках, состоянии и уровнях технических жидкостей. Все обозначения относятся к одной из двух групп:

контрольно-измерительные приборы;
контрольные лампы.

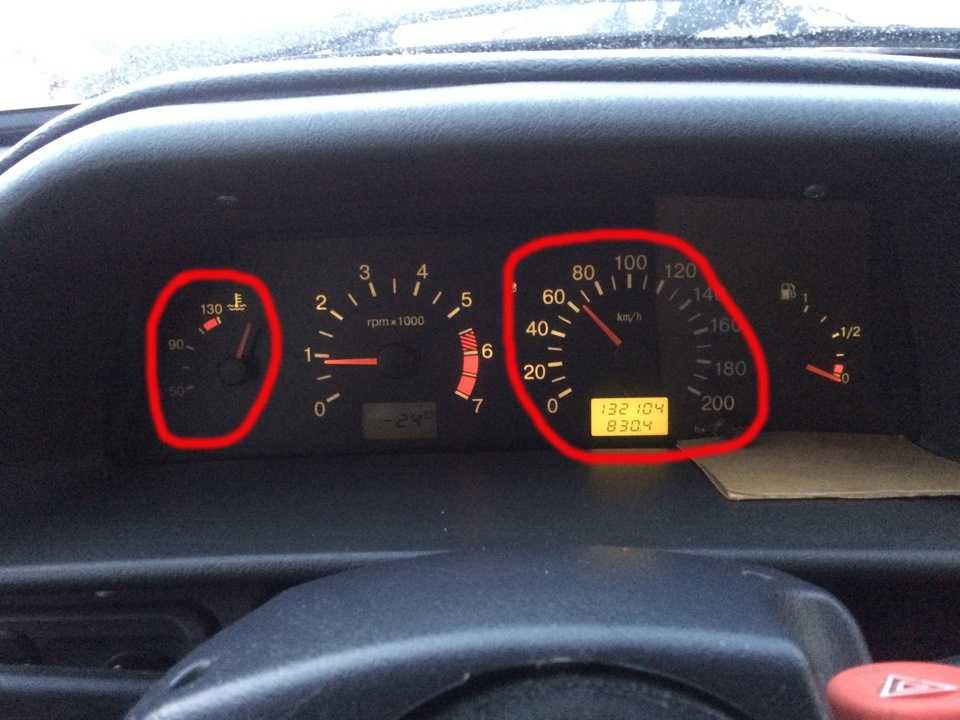

На фото первая группа.

Тахометр

Это специальный прибор, который измеряет количество оборотов вращающейся детали в единицу времени. «Деталью» в автомобиле является коленчатый вал (КВ) двигателя

Количество оборотов «сердца» машины важно знать для правильного выбора скоростей, своевременного переключения передач

Тахометр четырнадцатой «Лады» находится слева от указателя скорости. Прибор получает данные с бортового компьютера, показывающего реальное количество оборотов КВ на данный текущий момент времени.

Тахометр

Технически тахометр модели «Лада 2114» выполнен как круглое окно с нанесенной шкалой. Последняя имеет шаг в 5 единиц. Цифровое обозначение начинается с 10, заканчивается на показателе 80 единиц.

Чтобы посчитать количество вращений КВ, нужно увиденное на приборе число умножить на 100. Получается, если стрелка прибора показывает 20, то КВ в данное время совершает 2000 об/мин.

Зона от 55 до 60 на тахометре «Лады 2114» закрашена красным цветом – опасная зона, попадать в которую рискованно: силовой агрегат может выйти из строя.

Для отображения текущего времени и температуры за бортом предназначено маленькое окошко ниже шкалы тахометра.

Спидометр

Прибор для измерения мгновенной скорости авто называется спидометром. В приборную панель«Ладе 2114» инсталлирован спидометр аналогового (механического) типа. Данные на стрелочный измерительный прибор идут с датчика, расположенного в КПП.

Спидометр

Спидометр выглядит как круглое окно, проградуированное от 0 до 200. Шаг равен 10 км/ч. Однако прибор работает с погрешностью, которая, согласно ГОСТу, всегда положительная – +5 км/ч. Минусового отклонения не бывает.

На спидометре, в нижней его центральной зоне, есть дисплей с отображениями текущего пробега и общим километражем с момента эксплуатации транспортного средства.

Указатель остатка топлива

Правее спидометра располагается важный для водителя стрелочный прибор, сообщающий, какой в баке остаток топлива. Стрелка на «0» говорит о пустом бензобаке, на цифре «1/2» – полбака, на «1» – полный бак.

Индикатор топлива на панели приборов

Выше шкалы нанесено графическое изображение бензоколонки, информирующее о полностью заправленном бензобаке. Ниже и правее есть такой же маленький сигнализатор, который загорается оранжевым, когда в баке остается критическое количество бензина. Для модели «Лада 2114» это 6 л.

Температурный датчик

Между головкой блока цилиндров и термостатом в «Ладе 2114» инсталлирован контроллер температуры антифриза. Он определяет реальную температуру ОЖ мотора в данный момент времени.

На информационную доску показания датчика выведены слева от указателя оборотов двигателя. Тут нанесена градуировка с делением 20 градусов. Цифры начинаются с 50, заканчиваются на 130. Красный сектор, требующий немедленной остановки транспорта, попадает на 105°.

Модификации панелей, специальные детали

У каждого владельца ВАЗ 2114 наступает момент, когда ему надоедает каждый день видеть заводскую панель приборов и возникает желание установить новую, усовершенствованную модификацию. Эта инструкция позволит максимально качественно выполнить поставленную перед вами задачу без обращения в пункты технического обслуживания.

Если вы хотите, чтобы в вашем салоне все было по высшему разряду, обратите внимание на современные модели торпеды, на которых спидометры выполнены в цифровом виде.
Их производит и продает, правда за весьма существенную цену, компания «Гамма». Однако стоимость окупается уникальными внешними данными, позволяющими выполнить панель приборов таким образом, чтобы она отвечала всем требованиям современного стиля

В промежутке после того, как вы произвели демонтаж панели приборов, но еще не приступали к установке новой, задумайтесь о возможности ее украшения, чтобы придать ей максимальную индивидуальность

Не стоит забывать и о старой панели, которую вы извлекали с такой осторожностью. Если на ней нет видимых трещин, можно будет продать ее в интернете примерно за 1/3 стоимости новой торпеды

Следовательно, таким образом, вы возвращаете себе часть денег, отданных за приобретение новой детали в салон автомобиля. Если вы всерьез задумаетесь о том, как сделать свою панель не похожей на другие, прикрепите неоновую подсветку или выполните иллюминацию, которая поможет сделать стандартную заводскую подсветку более разнообразной.

Помните, что когда вы занимаетесь крепежом панели, особое внимание стоит уделить не только шкале и стрелкам, но и кнопкам, которые располагаются на ней. Конечно, не стоит лепить освещение где придется, тут также необходимо соблюдать строгие пропорции, ведь яркие огоньки в любом случае будут отвлекать вас на протяжении пути

Особенно если по необходимости придется неоднократно ездить по сложным участкам трассы.

При желании сделать панель совершенной, займитесь созданием более тщательной шумоизоляции. Чтобы провести упомянутую работу в автомобиле ВАЗ 2114, понадобится приобрести специальные материалы. Но лучше всего, если эту задачу вы будете делать параллельно с заменой панели. Ведь если вы уже установили новый вариант, придется заново все откручивать.

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля. Начинающим автомобилистам стоит побольше разузнать о функциях и возможностях панели, поскольку она позволяет своевременно обнаружить некоторые серьезные поломки. Кроме того, некоторых пользователей может заинтересовать тюнинг панели, поэтому ниже будут приведены советы о том, что стоит изменить в салоне и как.

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто.
Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.
Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.
Тахометр — вторая крупная круглая шкала, которая размещена слева на панели. Отображает информацию о скорости вращения коленвала — работе двигателя. Норма его — 3500-5500 оборотов в минуту, все, что дальше, — критическое значение, при котором возникают поломки узла двигателя. Индикатор под шкалой отображает температуру воздуха вокруг движка.
Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130°С, где значение в 105°С и выше обозначает возможный перегрев двигателя.

Приборная панель ваз 2114 — Тюнинг

Вопрос тюнинга бюджетных моделей автомобилей ни в коем случае нельзя рассматривать, как тюнинг с большой буквы. Во-первых, вызывает очень большие сомнения, что Никифор Молотков из Вологды имеет большие знания и опыт, для того сделать тот же ВАЗ лучше, удобнее, и быстрее. А во-вторых, если не нравится дизайн автомобиля, зачем тогда покупать? Но это вопрос скорее философский, и шестерки, тройки, восьмерки у нас улучшали, улучшают и будут улучшать.

Салон ВАЗ 2114

Вы видели когда-то тюнингованный Mercedes S-класса? Чтобы лампочки по всем дверям, восемь выхлопных труб, спойлер, капроновые обвесы под карбон и турецкие литые диски? А знаете почему? Потому что в Германии уважают мнение конструкторов и дизайнеров и понимают, что над тюнингованным Mercedes S-klasse AMG трудился не один инженер, а сотни людей.

Но нашему человеку неведомы никакие преграды, и все тонкости дизайна и уникального внешнего вида мы решаем почти моментально. Примеров этому масса. Но что хорошо в переработке салона ВАЗ 2114, что испортить там практически ничего нельзя.

Есть много способов изменить интерьер 2114, и главным претендентом на изменение дизайна и функциональности стала приборная панель ВАЗ 2114 Тюнинг ее может заключаться как в косметических изменениях, так и в более глубоких доработках, о целесообразности которых мы постараемся не говорить.

Но они есть, владельцы активно изменяют приборку, способствуя развитию новой отрасли промышленности — производству тюнинг-китов для ВАЗовских моделей. Эта отрасль настолько широко распространена, что заслуживает отдельного рассказа, но сегодня нас интересуют предложения по замене приборки.

Тюнинг-киты для приборной панели ВАЗ 2114

Далеко ходить мы не станем, и ничего придумывать не будем. Все, что можно вытворить с приборной панелью, эти парни уже сделали. Как правило, тюнинг-киты не углубляются в дебри приборостроения и измерительной техники, а пользуются теми решениями, которые лежат на поверхности:

замена шкал приборов на идентичные по размеру, чаще продаются белые, как в Aston Martin;
установка светящихся стрелок, как в ГАЗ 21;
замена штатной подсветки на едкие синие, красные или оранжевые светодиодные системы;
установка дополнительных приборов, которые чаще всего носят декоративный характер, просто потому, что в автомобиле нет столько датчиков, сколько шкал хотели бы видеть владельцы.

Примеры стандартных решений для приборки ВАЗ 2114

Не самое простое, но эффектное решение для приборной панели. В стандартные размеры приборного щитка, кроме основных приборов, добавлен указатель давления масла. Причем производитель унифицировал по размерам щиток с некоторыми другими подобными моделями. Возможно установка такой приборки и на ВАЗ 2110 с одной шкалой. Цветные шкалы выглядят куда интереснее стоковых, но не всегда их цвет способствует читабельности. Органично вписаны хромированные или пластиковые, под хром, окантовки. Все контрольные лампы скрыты под матовым пластиком, что несомненно должно придавать приборке загадочность и непредсказуемость. В принципе, приемлемый и спокойный вариант, если вам надоела скучная и унылая штатная панель.

Немного спорное решение, которое производитель назвал АРС2, и позиционирует ее, как самую агрессивную, вероятно по аналогии с нарисованными приборками из Need For Speed. Центральное место занимает тахометр, который должен показывать всю мощь полуторалитрового мотора. Именно на тахометре поставлен акцент, как на щитках автомобилей для трековых и многодневных гонок. Несмотря на некоторую комичность ситуации, белые шкалы выглядят убедительно, и читабельность у щитка превосходная. Если не считать спидометр, который все-таки не стоило размечать до 220 км/ч. Немного нелепо выглядит в этом спортивном компоте прямоугольный жидкокристаллический монохромный штатный дисплей, разрывающий пространство тахометра и напоминающий дисплей электронных часов с музыкой 80-х годов.

Другие варианты тюнинга панели приборов

Мы сделали шикарную подборку приборных панелей, не сортируя их по качеству принципиально, потому что судить в конечном итоге, конечно, вам.

Все эти приборные щитки, безусловно, имеют право на жизнь только в том случае, если они приносят радость владельцу. А их художественная и практическая ценность всегда остается на совести производителей. Не засматривайтесь на приборный щиток, и удачи в дороге!

Инструкция по замене приборки своими руками

Как поменять контрольный щиток своими руками:

Для начала отключаем аккумулятор от сети и выкручиваем три самореза отверткой с крестовым наконечником. Эти саморезы фиксируют левый экран на центральной консоли.
Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего ее можно будет вывести из кронштейна.
Используя крестовую отвертку, вам нужно будет выкрутить 5 саморезов, расположенных в правой накладке, после этого сам экран можно демонтировать.
Далее, от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки подсветки этого устройства.
Затем нишу для мелочей нужно извлечь, подтолкнув ее изнутри. Используя отвертку с крестовым наконечником, нужно открутить два самореза, после чего утопить колодку диагностического гнезда в саму панель.
Подденьте отверткой и извлеките рычажок переключения вентилятора печки. Затем, используя отвертку с плоским наконечником, вставьте инструмент между этим рычажком и рукояткой, после чего последнюю можно будет демонтировать.
Теперь, с помощью той же крестовой отвертки, нужно будет открутить два самореза над приборной панелью. Таким же образом выкручиваются саморезы, расположенные снизу. После этого отверткой нужно поддеть и демонтировать заглушку, а также открутить верхний саморез накладки контрольного щитка. Затем выкручиваются еще два самореза, расположенных снизу.
Саму накладку приборки нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. Сами колодки после этого можно отсоединить. Если нужно заменить накладку, то ее можно демонтировать и поменять. Приборка демонтируется и ремонтируется или меняется, после чего ставится на место в обратном порядке.

ИНДИКАТОРНЫЕ ЛАПОЧКИ

Также панель приборов на ВАЗ 2114 имеет блок световых индикаторов, который включает следующие значки:

Индикаторы

Разберем обозначение значков на панели приборов детальнее:

Индикатор, выводящий информацию о текущем уровне масла в двигателе. При критически низком количестве смазывающей жидкости лампочка загорается оранжевым цветом. Масло необходимо долить сразу же после того, как этот индикатор станет активным;
Данный индикатор свидетельствует о низком количестве рабочей жидкости в емкости стеклоомывателя. Бачек рассчитан на 5 литров жидкости, индикатор включается, когда её количество падает ниже 1 литра;
Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших индикаторов, за которым необходимо тщательно следить;
Указывает на наличие незакрытых дверей. Горит красным цветом;
Индикатор, который загорается, если габариты, либо стоп-сигнальные лампы вышли из строя. Цвет активного индикатора – красный;
Лампочка, которая загорается в случае критического износа тормозных колодок (1.5 мм). Горит с момента первого нажатия тормозов до выключения автомобиля;
Индикатор, свидетельствующий о том, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов ВАЗ 2114 может гореть в двух случаях: при включенной стартере автомобиля, и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Для устранения проблемы полностью заполните бачек и проверьте контакты датчика уровня ТЗ, которые расположены на крышке емкости, на предмет окисления.

Если горит значок двигателя на панельке, значит с силовым агрегатом четырнадцатой что-то не в порядке. Причин у загорания лампочки «Check Engine» очень много, нередко она горит даже тогда, когда каких-либо видимых неисправностей нет. Лучше всего съездить в СТО на диагностику, так вы обезопасите от возможных проблем.

Тюнинг панели приборов ВАЗ 2114

Сегодня многих автолюбителей интересует тюнинг панели ВАЗ 2114. Это объясняется ее конструкцией, которая прекрасно подходит для этого занятия.

В целом, если вести речь о 2114-ой модели, следует отметить, что она является одной из последних, хорошо продуманных и выполненных моделей авто «семейства» ВАЗ. Для большинства тюнинг ВАЗ 2114 своими руками в целом, и усовершенствования салона в частности – это всего лишь замена чехлов на сидениях.

Однако это глубокое заблуждение, в салоне есть много объектов, которые можно красиво обновить. На протяжении всей истории марки ВАЗ 2114 считалось, что тюнинг салона – это масштабный, многоуровневый комплекс работ, который состоит из множества разнообразных действий по усовершенствованию разных элементов и, конечно, в числе прочих — панель приборов.

Обозначение кнопок

Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле

В центральной части приборной панели в ряд расположены:

Кнопки ВАЗ 2114

Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;

Кнопки на ВАЗ 2114

Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.

Здравствуйте! Довольно часто мы встречаемся с такой проблемой, как отказ работы приборной панели. Без условно это не приятно, и стоит около 3500 руб. И кроме этого напрашиваются и другие проблемы как пройденный пробег, ведь трудно будет при продажи авто доказать какой был пробег до замены приборной панели. Вместе с изменением показаний одометра (подгонят пройденный километраж с старой ПП на новую) и выйдет это удовольствие около 4000. Эта сумма стоит того чтобы попытаться реанимировать. И так рассмотрим основные неисправности приборной панели. Для начала разбираемся о принципе работы. Стрелки двигают так называемые моторчики, их принцип работы схож с принципом работы прибором измерения температуры двигателя с классики или любого другого советского автопрома, за исключением то что в этой приборной панели положение стрелки больше зависит не от показания того или иного датчика, от того что скажет сделать ей процессор приборной панели. Т.е. данные с датчиков приходят на процессор, а он отдает импульс моторчику, а он и меняет положения стрелки.Зависания стрелки, её дрожание и изменения нулевого значения

И так чаще всего встречается дефект зависанием стрелки и при этом её дрожание, т.е. стрелка замерла в каком то положении и видно как она пытается поменять положение, но что то мешает это-1) Отклеилась декоративная наклейка с шкалами и мешает стрелки продолжать движение.2) Неисправность моторчика (моторедуктора)Немного предисторииПриехала ко мне Ваз 21099 2000 г.в. с салоном 2114. Меня это удивило конечно, потому что у знакомого была 2109 инжекторная 2002 г.в., а панель и салон был 2109. Суть проблемы была в следующим. Зависла стрелка тахометра и стрелка указателя уровня топлива. Эти две стрелки при включении зажигания лишь судорожна дрожали. К сожалению фото данного я не сделала но было все примерно так.

Все электрики нашего города пророчили смерть приборной панели, и в один голос кричали, покупай новую, или ищи такую же но БУ. Увидев что одометр живой и нормально фиксирует показания пройденных км., было понятно что процессор живой. Убедится в живости процессора можно и с помощью простой команды, при выключенном зажигании зажимаем кнопку сброса показаний суточника и включаем зажигание.Если стрелки на приборной панели описали дугу, значит, тестовый режим запустился, далее нажимаем еще раз на кнопку одометра и видим версию прошивки, затем нажимаем третий раз и видим кода ошибок.В режиме самодиагностики приборная панель выдает следующие коды ошибок:2 – Избыточное напряжение3 – Ошибка датчика уровня топлива*4 – Ошибка датчика температуры охлаждающей жидкости*5 – Ошибка датчика наружной температуры**6 – Перегрев двигателя***7 – Аварийное давление масла***8 – Дефект тормоза***9 – Разряд батарей***Е – Распознавание ошибки в пакете данных, заложенном EEPROM
