Панель приборов приора: подробное описание и методика разбора

Как разобрать панель приборов?

Нередко возникает необходимость демонтажа салона автомобиля в целях замены какой-либо детали, например, лампочек подсветки. Для этого, в первую очередь, вам нужно понять, как разобрать панель приборов. Снятие панели производится довольно просто. Подберите нужную отвертку и аккуратно развинтите закрепленные метизы.

Разборка панели начинается со снятия стрелок на циферблате, которые можно отсоединить при помощи ножа. Главное, соблюдать аккуратность и не повредить детали спидометра. В роли держателя стекольных элементов желательно использовать картонку. Замена подсветки выполняется методом выскабливания покрытия прокладки в спидометре. Если у вас нет необходимости в изменении подсветки датчиков, то можно их просто очистить и оставить более яркими.

Но в большинстве случаев водитель хочет поменять расцветку некоторых элементов в спидометре и сделать его гораздо более полезным. К примеру, подсветка панели приборов сможет отображать предельно допустимую скорость или чрезвычайно высокий перегрев мотора индикаторами другого цвета. Для этого потребуется тонкий разноцветный целлофановый пакет.

Нужно небольшим отрезком целлофана яркого цвета заклеить интересующий вас индикатор с внутренней стороны циферблата. Подсветка приборной панели ограничивается не только выделением индикаторов. Многие автомобилисты пытаются добиться того, чтобы подсветка приборов была равномерной.

Для достижения более яркого и ровного освещения необходимо обклеить панель специальной светодиодной лентой, которая должна быть подключена к проводам стоковой подсветки по всем правилам сопротивления тока. Комплект приборов на Приоре легко восполнить новейшим методом освещения стрелок.

Можно воспользоваться диодами CMD, которые легко вплавить в стекло панели при помощи паяльника. Для этого разбираем циферблат и приступаем к припаиванию прямо под основанием стрелок. Провода контактов необходимо подсоединить с обратной стороны. Если щиток приборов в Приоре сломался, для его ремонта может понадобиться квалифицированная помощь.

Но вы можете легко справиться и самостоятельно. Для этого вам потребуется распиновка панели, то есть схема, указывающая на соответствие контактов с определенными приборами автомобиля. Выглядит она следующим образом:

• 1 — гидроусилитель руля;
• 4 — ручной тормоз;
• 7 — регулятор внешнего освещения;
• 8 — правый поворотник;
• 9 — левый поворотник;
• 12,13 — гнезда антенны иммобилизатора (А и Б);
• 14 — регулятор сброса километража;
• 15 — регулятор тормозной жидкости;
• 18 — регулятор подсветки панели приборов;
• 20 — аккумуляторная клемма 30;
• 21 — аккумуляторная клемма 15;
• 23,24 — кнопки вперед и назад на подрулевом регуляторе;
• 25,26 — регуляторы наружной температуры (- / +);
• 27 — регулятор топливного бака;
• 31 — служба диагностики панели.

Цифры распиновки, которые не были указаны, являются резервными контактами.

Как правильно снять штатную магнитолу на Лада Приора

Панель управления штатной магнитолой представлена следующими кнопками:

1. Вкл./Выкл. Ресивера.
2. Мгновенное выключение звука.
3. Выбор режима работы.
4. Сканирование треков, диапазона частот, а также последовательной настройки станции.
5. Кнопка для извлечения диска и другие.

Чтобы выбрать на этом магнитофоне режим работы, нужно нажать на «Mod». Эта кнопка есть в меню, она позволяет выбирать тип устройства, который вы хотите прослушать: флешка, радиоприемник, карта памяти либо информация, поступающая от навигатора.

Магнитофоном класса люкс, который установлен на этой машине по умолчанию заводом-изготовителем, многие пользователи остались довольными. Вместе с тем многих других автолюбителей звучание и работа этого устройства не устраивает. Данный прибор вполне добротный и отличается богатым функционалом. Главный недостаток этой магнитолы кроется в небольшой мощности ее встроенного усилителя. Также на этом устройстве вы не найдете каких-либо изощренных настроек по звуку, так как он рассчитан на рядового слушателя

Тем же водителям, которым крайне важно качественное звучание приемника в машине, приходится снимать штатную магнитолу и заменять ее усовершенствованными моделями. Ниже представлена пошаговая инструкция, как это можно сделать без ключей

Снимаем штатную магнитолу на машине

Прежде чем начинать саму процедуру снятия, необходимо все инструменты, которые понадобятся в ходе работы. В их качестве можно использовать съемные ключи либо же две пластины от каркасных дворников. Далее выбранные инструменты надо вставить под незначительным наклоном в пробелы под клавишами TA и Scan, пока не услышите характерный щелчок. После ключи следует немного развести в стороны и достать магнитофон.

Если вы используете для этой цели пластины, то их также нужно развести в стороны и снова свести к центру, а только после потянуть на себя.

Перед инсталляцией нового прибора важно отключить от аккумулятора минусовой контакт. Далее необходимо демонтировать пластиковый карман-заглушку с проема под это устройство

На обратной стороне находится два специальных разъема – коричневый – под задние и передние динамики, а серый предназначен для силовых соединений. Если разъемы транспорта и приемника совпадают, то их можно просто подключить посредством переходников, либо же по схеме. Затем короб с прибором снова вставляется в панель и нажимается кнопка «Reset».

Схема, по которой нужно производить подключение новой магнитолы в машину:

• клемма желтого цвета, контакт А4 постоянно дает 12 В;
• синий шнур, контакт А5, выход на антенну машины +12 В;
• провод красного цвета, контакт А6, дает +12 В во время подключения АСС;
• черный шнур, А8, масса;
• фиолетовая клемма, контакт В1, + от правого заднего динамика;
• шнур черно-фиолетового цвета, В2, – от правого заднего динамика;
• серый провод, В3, + правого динамика спереди;
• черно-синий шнур, контакт В4, – правого динамика спереди;
• белый провод, контакт В5, + динамика слева спереди;
• черно-белый шнур, В6, – динамика слева спереди;
• зеленый провод, контакт В7, + задний динамик слева;
• черно-зеленый шнур, В8, – заднего динамика слева.

Вместе с тем, чтобы полностью сформировать всю акустическую систему, следует установить колонки. Для того чтобы вмонтировать задние, необходимо с помощью отвертки снять крышку-сетку и подключить через переходники контакты. Далее в эти отверстия нужно вставить металлические проушины, которые закрепляются саморезами, а после установить в соответствующие разъемы колонки, надев на них декоративные крышки.

Что касается передних динамиков, то для их монтажа сначала откручивается саморез в ниже рукоятки от двери. После снимается резиновый коврик от закрывающейся ручки. Далее надо отвернуть два самореза и отжать защелки. Это позволит изъять панель управления стеклоподъемниками. Сделав это, необходимо снять колпак от штырька на блокировке замка вместе с декоративным ободком, избавиться от обшивки и выполнить подключение колонок на установочные места.

Приборная панель

Для отображения технической исправности транспортного средства и контроля над его состоянием существуют визуальные индикаторы, которые расположены на приборной панели. Если в автомобиле возникает какая-либо поломка, то определенный датчик возвестит об этом водителя.

Приборная панель “Приоры” обладает максимальной информативностью и содержит необходимое количество индикаторов. Каждый датчик на панели подсвечивается изнутри различным цветом, тревожные сигналы окрашиваются обычно в красный цвет.

За подсветку отвечает набор лампочек, вмонтированных с другой стороны приборной доски.

Расшифровка индикаторов

Для того чтобы легко ориентироваться в данном конкретном состоянии автомобиля, необходимо понимать назначение всех индикаторов. Это также поможет разобраться в поломке устройства и его причине. На приборной панели “Приоры” расположены следующие сигнальные индикаторы:

• спидометр – извещает о скорости, с которой движется транспортное средство;
• тахометр – показывает обороты коленчатого вала за минуту, красная зона сообщает о критическом превышении показателя;
• состояние аккумуляторной батареи – нормальное состояние датчика выключенное, если загорается, то имеются неисправности с самой батареей или электропитанием (кроме момента включения зажигания);
• давление масла – загорается при критически низком давлении смазочной жидкости в двигателе, крайне не рекомендуется дальнейшая эксплуатация транспортного средства;
• датчик стояночного тормоза – желтый цвет на сигнализирует о включенном состоянии;
• температура охлаждающей жидкости – нормальное положение стрелки 80-90 ℃, свыше 100 ℃ происходит перегрев системы охлаждения, эксплуатация двигателя запрещена;
• наличие топлива в бензобаке – информирует о количестве бензина.

Дополнительные датчики

Еще несколько важных информационных индикаторов на приборной панели “Приоры”:

• кнопка управления суточным пробегом автомобиля и навигация между режимами;
• аварийная сигнализация – нормальное положение характеризуется вдавленной кнопкой без световой индикации;
• неисправность в усилителе руля – при поломке данного устройства датчик будет сигнализировать при включенном зажигании;
• индикатор дальнего света фар – при активации горит синим цветом;
• габаритные огни – оповещает о включенных габаритных огнях транспортного средства;
• неисправные подушки безопасности – во время включения зажигания на приборной панели “Приоры” загорается индикатор, система сканирует целостность подушек и при удовлетворительном результате индикатор гаснет;
• датчик ремня – сигнализирует о нарушении безопасности вождения, водитель не пристегнут соответствующим ремнем;
• неисправность тормозной системы – эксплуатация автомобиля запрещена;
• поломки в системе ABS – можно передвигаться, тормозная система в норме, но проблему режима помощи в торможении лучше устранить;
• неисправность двигателя внутреннего сгорания (Check Engine) – обширный перечень неисправностей, влияющих на работу мотора, требуется скорейшая диагностика и безотлагательный ремонт.

Для освещения приборов в данном транспортном средстве устанавливаются два типа лампочек: обычные и с патроном категории VDO.

Иногда они перегорают, причиной может быть перенапряжение в электрической сети автомобиля, сильная вибрация кузова, конец срока службы или некачественность изготовления (что чаще всего).

Чтобы определить вид монтируемой лампочки, необходимо снять приборный щиток и на его обратной стороне выкрутить сгоревший элемент. Сами световые компоненты одинаковые. Однако их контакты, в виде очень тонких проводков, припаяны к контактам патрона.

Замена лампочек

Замену лампочек приборной панели “Приоры” можно осуществить двумя способами. Первый – самый легкий: просто купить лампочку вместе с патроном и без труда заменить ее. Во втором случае придется вооружиться паяльником и терпением, так как проводные контакты светового элемента припаяны к патрону.

Необходимо выпаять старые контакты, освободить патрон от сгоревшей лампы и припаять новую

Важно обратить внимание на полярность во время сборки. При неправильном подсоединении лампочка сгорит и придется начинать все сначала, вплоть до покупки нового светового элемента

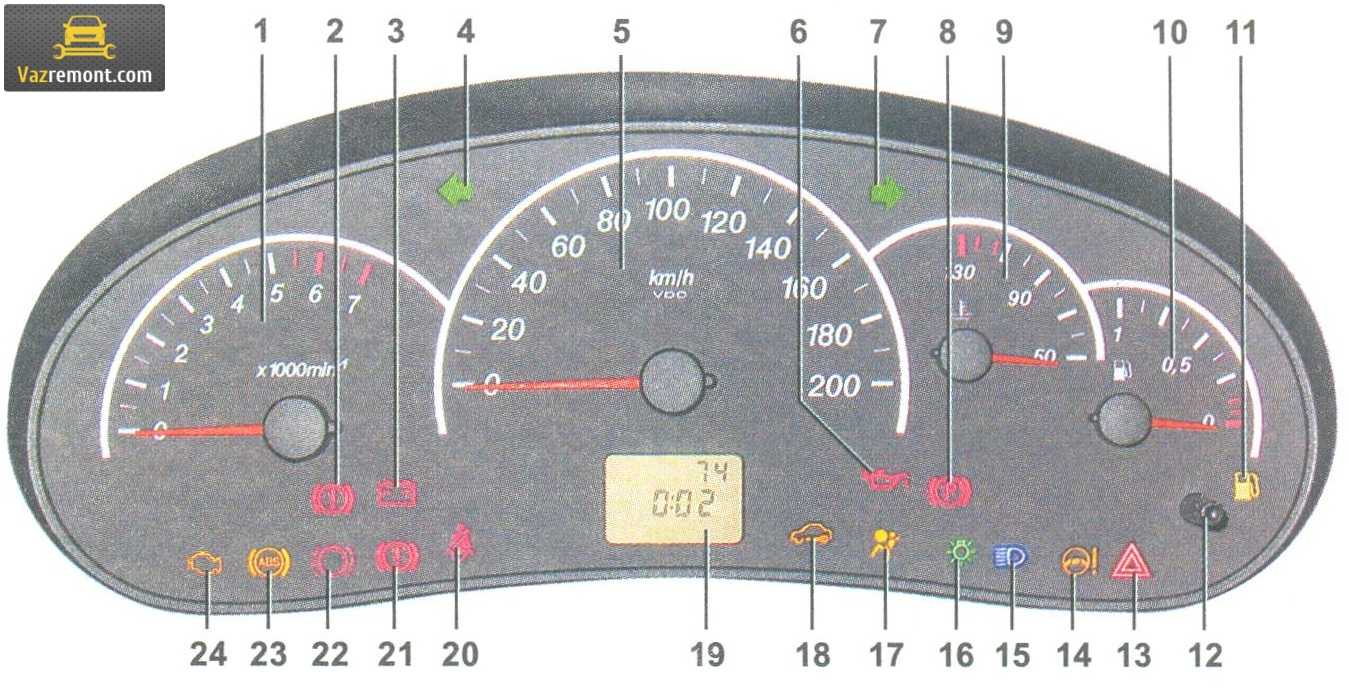

Обозначения индикаторов приборной панели

При пуске на приборке загораются практически все значки – таким образом проводится проверка работы лампочек. Некоторые водители считают, что это сообщения о неисправностях каких-либо систем Лада Приора.

Тахометр. Прибор измеряет частоту коленвала двигателя (обороты в минуту). Если стрелка заходит за красное значение, значит – мотор Лада Приора работает в опасном режиме;

Индикатор распределителя тормозного усилия. Сообщает о дефектах в работе этого узла;

Заряд АКБ. Если лампа горит во время работы двигателя, значит батарея разрядилась;

Левый поворотник. Знак мигает при аварийной сигнализации или включенном левом указателе;

Спидометр. Прибор сообщает скорость, с которой движется ваша Лада Приора в данный момент;

Аварийное давление смазки в моторе. Если знак горит во время работы силовой установки, значит в системе понижено давление, крайне не рекомендуется эксплуатировать мотор в таком состоянии;

Правый поворотник (смотрите №4);

Индикатор ручного тормоза. Горит желтым, если Лада Приора стоит на «ручнике»;

Температура антифриза в системе охлаждения. Рабочая температура мотора начинается от 90° и выше до красной отметки. При перегреве необходимо заглушить двигатель;

Уровень бензина в баке. Если уровень горючего приблизится к минимуму, топливный насос может сломаться;

Резервный уровень бензин. Индикатор загорается, когда осталось меньше 10 литров;

Клавиша для сброса суточного пробега и перехода между режимами индикации;

Аварийная сигнализация. Если вы запустили «аварийку», лампа будет мигать вместе со стрелками поворотников;

Неисправности в электроусилителе. Если в ЭУР появились дефекты, лампа будет гореть во время работы мотора;

Обозначение дальнего света. Активный индикатор сообщает о том, что вы перешли на дальний;

Наружное освещение. Система оповещает водителя о работе габаритов или ближнего света;

Неисправности в подушках безопасности. Если лампа горит после пуска, то есть большая вероятность, что подушки не сработают при столкновении;

Иммобилазйер. Звуковой сигнал и мигание говорят о том, что система иммобилайзера неисправна;

Экран компьютера. Здесь вы можете посмотреть информацию с БК, а также узнать общий и суточный пробег;

Обозначение не пристёгнутых ремней. Зуммер будет сигнализировать о нарушении в течение 90 секунд;

Тормозная система находится в аварийном состоянии. Чаще всего это изношенные колодки или недостаточное количество жидкости в системе;

Отключение определенной подушки;

Индикатор дефектов в работе ASB, тормозная система при это работает в штатном режиме;

Check Engine – в двигатели поломка, срочно требуется диагностика и последующий ремонт.

Виды ламп, устанавливаемые на автомобильном щитке

В Приоре могут быть установлены лампочки, оснащенные патроном VDO, или самые обычные автомобильные лампы. Перед тем как покупать вышедшие из строя комплектующие, нужно выяснить, каким патроном они оснащены. Для этого достаточно снять щиток, чтобы можно было тщательно осмотреть тип используемого патрона. Стоит отметить, что используемые лампы в патронах визуально будут выглядеть одинаково, однако если в анализируемом элементе будут так называемые усы, то снятие и установка новой осуществляется по следующей схеме:

• перед снятием лампы нужно отпаять «усы» от патрона;
• вынуть из своего «гнезда» каждую лампу поочередно;
• на место вышедшей из строя установить новую, обязательно припаяв при этом «усы» к патрону.

Можно выбрать и более простой способ замены ламп, если купить новые элементы, оснащенные подходящим патроном.

И даже купить такой вариант, в которых пайка «усов» не предусматривается, что в дальнейшем, если лампа снова выйдет из строя, намного упростит замену.

Многие автовладельцы останавливаются на светодиодных лампах, так как они способны намного ярче освещать приборную панель. Использовать для замены светодиодные элементы можно, но при их установке, как утверждают мастера своего дела, нужно обязательно соблюдать полярность, иначе они просто не будут загораться.

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина

1. Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
2. Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
3. Диод, который сигнализирует включение левого поворотника.
4. Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
5. ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
6. Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
7. Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
8. Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
9. Лампочка указывает на включение правого поворотника.
10. Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
11. Спидометр. Показывает скорость, с которой авто передвигается.
12. ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
13. Переход на высшую передачу. Не применяется на этом авто.
14. Дальний свет. Говорит о том, что в авто включен дальний свет.
15. Противотуманки. Говорит о включенных задних противотуманках.
16. Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
17. Передние противотуманки. Говорит о включенных передних противотуманных фарах.
18. Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
19. Дисплей бортового компьютера.
20. Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
21. Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
22. Давление в шинах. Показывает на недостаточное давление в колесах.
23. Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
24. Непристегнутые ремни безопасности.
25. Неисправность мотора. Не используется на авто.
26. Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

Зажигание включено, загораются индикаторы проверки

Дисплей бортового компьютера

Дисплей бортового компьютера (расшифровка ниже)

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

1. Текущее время или индикатор подсказки переключения передач.
2. Пробег авто.
3. Температура воздуха за бортом.
4. Уровень бензина в баке.
