Принцип работы
Рабочая поверхность датчика — керамический материал, который покрыт платиной. Его рабочая температура составляет 350 ºС и выше. Поэтому, до нагрева, первые 5 минут рабочая смесь регулируется согласно показаниям других приборов системы питания двигателя. Для ускорения прогрева лямбда-зонда до рабочей температуры, в него устанавливают электронагреватель. Принцип работы агрегата заключается в том, что выхлопные газы покрывают поверхность лямбда-зонда, которая реагирует на разность уровня кислорода в окружающей среде и выхлопных газах. Далее он посылает сигнал ЭБУ, регулирующий рабочую смесь.
Как устранить или сбросить код неисправности P2115
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P2115:
- Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II. Чтобы выяснить, когда и при каких обстоятельствах появилась ошибка P2115.
- Очистите коды ошибок с памяти компьютера и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли неисправность снова.
- Визуально осмотрите электрические провода и соединения, относящиеся к датчику «D» положения дроссельной заслонки либо положения педали акселератора, на предмет ослабления и наличия повреждений.
- Протестируйте датчик TPS, PPS.
- Проверьте работоспособность возвратной пружины.
- Снова очистите код ошибки с памяти компьютера, проведите тест-драйв автомобиля, чтобы выяснить, решена ли проблема.
Самодиагностика автомобиля
Процедура самодиагностики выполняется следующим образом:
- При отключенном зажигании нажимается кнопка сброса суточного пробега одометра.
- Затем ключ устанавливается в выключатель и прокручивается. Он проворачивается в первое положение, чтобы активировать систему зажигания.
- После прокручивания ключа кнопка сброса пробега отпускается. Стрелки на спидометре, тахометре, датчике топлива и температуры двигателя начнут перемещаться от минимального значения к максимальному.
- Кнопка сброса суточного пробега нажимается еще раз. На приборной комбинации отобразится надпись с версией прошивки борта.
- Кнопка нажимается еще раз. После этого на экране приборной панели начнут отображаться коды ошибок ВАЗ 2114.
Расшифровка кодов ошибок самодиагностики ВАЗ 2114 поможет выявить неисправности автомобиля и понять какие действия необходимо предпринять.
Канал «Сам себе механик» рассказал о проведении процедуры самодиагностики на автомобиле ВАЗ 2114.
Сброс ошибки «Check Engine»
Если коды неполадок удалось исправить, нужно стереть Чек из памяти ЭБУ (электронного блока управления). В противном случае индикатор будет гореть на приборной панели при фактическом отсутствии ошибок.
- Производится активация зажигания, двигатель автомобиля не запускается.
- Открывается моторный отсек машины. С помощью гаечного ключа ослабляется болт, который крепит клеммный зажим на отрицательном выводе аккумулятора.
- Затем нужно подождать примерно минуту, потом клемму батареи надо подсоединить обратно.
- Моторный отсек автомобиля закрывается, а зажигание выключается.
- Затем производится запуск силового агрегата машины.
Если индикатор Чек продолжает гореть, то нужно подождать какое-то время, он должен пропасть самостоятельно. В случае, когда лампочка Check Engine с приборной панели не пропадает, можно сделать вывод, что устранение неисправностей не было выполнено.
Пользователь Равил Шаяхметов показал процедуру самостоятельного удаления ошибки Чек с приборной панели автомобиля ВАЗ.
Как самостоятельно сбросить ошибки?
Для удаления оставшихся в памяти блока управления данных производится повторная самодиагностика всех систем. После отображения кодов ошибок информация об этом записывается. Повторное нажатие кнопки сброса суточного пробега приведет к удалению данных о неисправности из памяти ЭБУ.
Подробно о сбросе ошибок в машинах ВАЗ рассказал канал «Глазс Сзалг».
Смазывание деталей
Устройство смазки двигателя автомобиля ВАЗ-2109 (2110) комбинированное. К коренным и шатунным подшипникам, а также к опорам распредвала масло подается под давлением, цилиндры, поршни, пальцы и кольца, кулачки распредвала и толкатели смазываются разбрызгиванием, ко всем остальным сопряженным деталям смазка подается самотеком.
Спереди блока установлен масляный насос шестеренчатого типа с перепускным клапаном. Маслоприемник монтируется при помощи болтов на крышку второго коренного подшипника и корпус насоса. Маслофильтр неразборный, имеет перепускной и противодренажный клапаны. Подробно устройство системы смазки и других систем двигателя рассмотрено в отдельных статьях.
Вентиляция картера производится принудительно, газы отводятся через маслоотделитель.
Диагностика
Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя путями. При этом каждый метод имеет уникальные преимущества и минусы.
Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка
Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.
Стандартная последовательность действий выглядит так.
- Вдавить клавишу сброса одометра.
- Перевести ключ зажигания в положение №1 (включить бортовую электрику).
- Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
- Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
- Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.
Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.

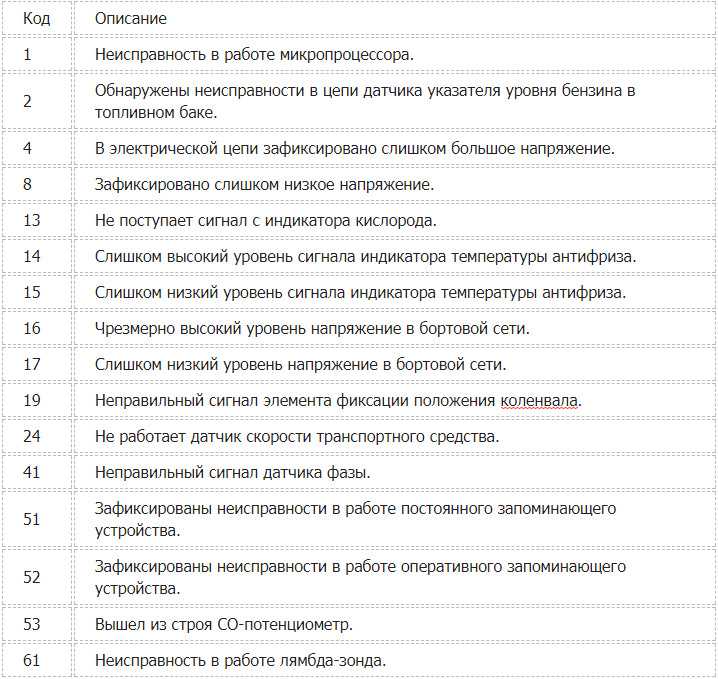

Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:
- 1 – сбой микропроцессора, требуется перепрошивка;
- 2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
- 4 – КЗ электропроводки, превышен предел напряжения;
- 8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
- 12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
- 13 – обрыв цепи датчика кислорода;
- 14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
- 15 – замыкание или вышел из строя ДТОЖ;
- 16 – превышение допустимого предела вольтажа бортовой сети;
- 17 – критически упало напряжение БС, допускается разряд АКБ;
- 19 – не реагирует ДПКВ или произошло замыкание на линии;
- 21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
- 23/25 – КЗ датчика положения дроссельной заслонки;
- 24 – поломка спидометра, возможно, перебиты силовые жилы;
- 27/28 – износился или сломан датчик СО;
- 33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
- 35 – отказал сенсор РХХ, лечится только полной заменой;
- 41 – неправильное распределение фаз накрылся или замкнул;
- 42 – отказала цепь или перебиты провода блока электронного зажигания;
- 43 – неисправен сенсор детонации смеси;
- 44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
- 51 – барахлит ПЗУ;
- 52 – аналогично для ОЗУ;
- 53 – отказ потенциометра;
- 54 – разрыв проводки на октан корректор;
- 55 – чрезмерное обеднение смеси вовремя разгона;
- 61 – перебои в работе лямбда-зонда.
В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».
Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить. Для выполнения работы потребуется простая последовательность действий:
Для выполнения работы потребуется простая последовательность действий:
- включить зажигание автомобиля;
- снять клеммы с аккумулятора;
- выждать 20-30 секунд;
- вернуть зажимы на место.
Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.
К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.
Проверка при помощи диагностического оборудования
Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.
Первая часть – буква:
- В – поломка кузовных панелей;
- С – неисправности шасси или подвеска;
- Р – расстройство электрики, двигателя или трансмиссии;
- U – повреждение клеммы для обмена информацией.
Вторая часть – однозначная цифра:
- 0 – типичный указатель по стандарту SAE;
- 1/2 – конвейерный код поломки;
- 3 – резерв.
Следующий элемент – указатель группы поломки:
- 1/2 – дефект топливной/ воздушной магистрали;
- 3 – зажигание и сопутствующие элементы;
- 4 – катализатор;
- 5 – ХО силовой установки;
- 6 – ЭСУД и сопутствующая проводка;
- 7/8 – блоки трансмиссии.
Окончательные две цифры указывают непосредственно на саму проблему.
Значение и расшифровка кодов

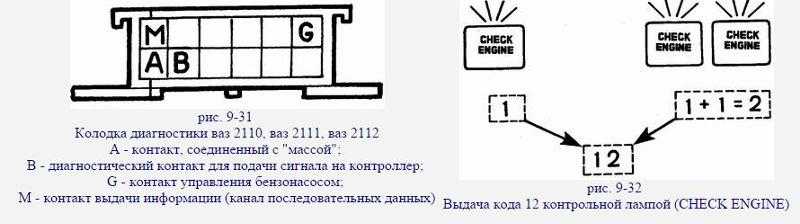

При самодиагностике ВАЗ 2115 с инжектором на приборной панели будут отображаться только цифры или мигания, зашифровавшие ошибку. При считывании кодов ошибок с электромеханической комбинации приборов необходимо записать количество миганий и рассчитать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство этих неисправностей устраняются самостоятельно путем замены вышедших из строя датчиков.
Коды самостоятельной диагностики
При проведении диагностики следует учитывать, что цифра на экране может означать еще две ошибки. Например, 9 указывает на наличие двух неисправностей — с номерами 1 и 8.
| Числовая комбинация | Расшифровка |
| 1 | Проблема с ЭБУ |
| 2 | Некорректные данные с датчика уровня топлива |
| 4 или 8 | Проблемы с питанием |
| 12 | Неисправность цепи лампы ошибки на комбинации приборов |
| 13 | Нет сигнала от лямбда-зонда |
| 14 или 15 | Неверные данные с датчика температуры |
| 16 или 17 | Проблемы с сетевым питанием, необходимо проверить на короткое замыкание |
| 19 | Ошибка датчика положения коленчатого вала |
| 21 или 22 | Ошибка датчика дроссельной заслонки |
| 23 или 25 | Неправильная работа датчика температуры воздуха на впуске |
| 24 | Неисправный датчик скорости |
| 27 или 28 | Нет сигнала от лямбда-зонда |
| 33 или 34 | Отсутствуют данные о воздушном потоке |
| 35 год | Датчик холостого хода неисправен |
| 42 | Проблема с цепью управления зажиганием |
| 43 год | Неисправность датчика детонации |
| 44 или 45 | Нарушение состава смеси |
| 51 или 52 | Ошибки памяти ЭБУ |
| 53 | Ошибка датчика настройки CO (устанавливается на машинах без преобразователя) |
| 54 | Датчик октан-корректора (устанавливается на автомобили без нейтрализатора) |
| 55 | Нарушение состава смеси |
| 61 | Неисправность лямбда-зонда |
Пример появления ошибки 14 на панели
Ошибки контроллеров
Наиболее частые ошибки контроллера при диагностике перечислены в таблице.
| Номер ошибки программы | Расшифровка |
| Р 0030-0038, 0141 | Неисправность системы подогрева лямбда-зонда |
| R 0102 и 0103 | Некорректный сигнал датчика подачи воздуха |
| R 0112 и 0113 | Ошибка данных датчика температуры воздуха на впуске |
| R 0115-0118 и 0217 | Проблемы с определением температуры двигателя или перегрева |
| R 2122 и 2123, 0222 и 0223, а также 2138 | Некорректный сигнал от педали акселератора и датчика положения акселератора |
| R 0171-0172 | Неправильные параметры смешивания |
| R0201-0204 | Неисправность форсунок (у каждого цилиндра свой код) |
| R0261-0272 | Проблемы с управлением форсунками |
| R 0130-0134 | Проблемы с работой лямбда-зонда у преобразователя |
| R 0136-0140 | Проблемы с работой лямбда-зонда после катализатора |
| 0300 рандов | Множественные пропуски зажигания |
| P0301-0304 | Сбой зажигания цилиндров |
| R 0326-0328 | Неисправность датчика детонации |
| R 0351-0352, 2301 и 2304 | Контроль работы катушек зажигания |
| R 0422 | Неисправность нейтрализатора |
| R 0691-0692 и 0693-0694 | Отказ первого и второго реле запуска охлаждающего вентилятора |
| R0560-0563 | Проблемы с питанием |
| R0627-0629 | Они указывают на некорректную работу цепи управления топливным насосом |
| 1602 рандов | Неисправность в контроллере управления параметрами мотора |
Сброс ошибок
Для этого войдите в меню отображения ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. На экране загорится цифра 0 — ошибка устранена. В этом случае данные о неисправности сохраняются в памяти устройства и должны быть удалены. Если оставить, то на приборной панели загорится индикатор «Check Engine». Кроме того, во время самодиагностики не все ошибки в электросистеме можно прочитать, процедура устранения ошибки покажет, требуется ли более детальный анализ электроники автомобиля.
Чтобы сбросить ошибку, действуйте следующим образом:
- Включите зажигание.
- Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Подождите около минуты, снова подсоедините кабель и закройте колпак.
- Выключите зажигание.
- Снова включите зажигание и запустите двигатель. Значок Check Engine может на короткое время загореться, а затем погаснуть.
Если символ остается включенным, в автомобиле есть постоянная проблема с некоторыми датчиками или проводкой. Его можно обнаружить только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем проведите ремонт и устраните имеющиеся ошибки с помощью компьютерной программы диагностики ЭБУ.
Сброс ошибок на автомобилях с электромеханическим щитком приборов осуществляется отключением отрицательного полюса аккумуляторной батареи от бортовой сети на 10 секунд. В этом случае необходимо выключить зажигание.
Схема приборной панели
Панель приборов ваз 2114 представляет собой схему правильного подключения всех необходимых устройств и проводов к ним. Это так называемая электронная схема всех представленных в автомобиле электрических элементов. Обычно ее используют для того чтобы внести небольшие изменения в общую конфигурацию, а также поможет правильно отремонтировать или заменить вышедшее из строя устройство.
Всего на схеме представлено 26 соединений, чаще всего инструкция сразу указывается в книге обслуживания автомобиля. Если разобрать панель приборов ваз 2114, то можно увидеть два блока красного и белого цвета, а уже к этим блокам идет подключение необходимых элементов. Но подключение здесь должно производиться в определенном порядке.
Панель приборов ваз 2114 и индикаторы на ней слишком тусклые, и в этом случае некоторые водители проводят тюнинг, то есть установку дополнительной подсветки.
Все это можно сделать своими руками, по определенной инструкции:
- Все старые лампочки меняют на новые светодиодные, но на них лучше всего установить термоусадку, чтобы свет был правильно расположен.
- Новые лампы подключают к проводам, работающим от печки. Но тут лучше использовать лампочки одного цвета. Чаще всего они бывают синими или красными.
- Также на сегодняшний день многие водители выбирают специальную люминесцентную ленту. Ею можно обклеить всю приборную панель, это поможет значительно обновить внешний вид панели. В некоторых случаях для тюнинга выбирают диодные лампочки.
В заключении можно сказать, что панель приборная на ваз 2114 представлено достаточно просто и понятно. И если сразу изучить все эти значки и кнопки, то можно сразу определить поломку, и все они не будут вызывать никаких трудностей.
То есть приборная панель ваз 2114 будет указывать на следующую полезную информацию:
- Техническое состояние автомобиля, а также его безопасность в движении.
- Наличие топлива и других смазочных и рабочих жидкостей.
- Можно посмотреть динамику автомобиля.
- И многая другая полезная информация.
Все это можно увидеть на приборах и значках в автомобиле, которые подсоединены к электронной схеме. Конечно, если какие то значки стали загораться в автомобиле, то нужно сразу реагировать, чтобы во время устранить неисправность.
Подключение к БИ БСК ВАЗ 2114 (15)
| Подключение к БИ БСК ВАЗ 2114 (15) (Блок Индикации Бортовой Системы Контроля) | ||
| 1 | Оранжевый | К предохранителю F16 (Клемма 15 замка зажигания) |
| 2 | Не используется | |
| 3 | Черный | Масса |
| 4 | Белый | К реле контроля исправности ламп |
| 5 | Серый (сер/гол) | К микровыключателю замка зажигания |
| 6 | Бело-черный | К плафону освещения салона |
| 7 | Серо-черный | К выключателям дверей пассажиров |
| 8 | Серо-белый | К датчику уровня масла |
| 9 | Розово-зеленый | К датчику уровня охлаждающей жидкости |
| 10 | Розово-белый | К датчику уровня омывающей жидкости |
| 11 | Черно-белый | К датчику непристегнутых ремней |
| 12 | Розово-оранжевый | К датчикам тормозных колодок |
| 13 | Голубой/белый (2 пр.) | К выключателю двери водителя |
Какими возможностями должен обладать бортовой компьютер
В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:
- Остаток топлива в баке.
- Напряжение в аккумуляторе.
- Время.
- Температура антифриза.
- Температура за бортом.
Дополнительно возможно наличие следующих опций:
- Средний расход бензина на 100 километров.
- Качество масла в моторе.
- Изношенность свечей зажигания.
Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.
Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.
Диагностические возможности Multitronics x140:
- Расход бензина во время движения и стоянки.
- Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
- Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
- Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
- Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
- Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
- Неисправности системы впрыска.
Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.
Как расшифровать коды
Если вы не знаете, что означают выведенные на дисплей данные, то проводить самостоятельную проверку работоспособности датчиков бессмысленно
Поэтому важно знать, как расшифровать комбинации. Наиболее часто появляются следующие цифры:
Если появился код 1, то неисправность кроется в микропроцессоре самого бортового устройства. Исправить эту ошибку можно при помощи смены программного обеспечения компьютера
Важно использовать только официальные прошивки, иначе вы выведете из строя всю электрическую систему автомобиля.
Если неисправность скрывается в некорректной работе датчика топлива, то на дисплее появится 2. Эта же цифра означает проблемы с электропроводкой, особенно если она выводится в сумме с 8.
При повышенном напряжении в сети появляется ошибка 4, а при низком 8
Если вы заметили эти данные, то необходимо проверить генератор и аккумуляторную батарею. Владельцы ВАЗ-2115 чаще всего сталкиваются с неисправностями генератора. Его нужно будет отремонтировать или вовсе заменить.
Сбои в работе контрольной лампы в диагностической цепи выводятся на дисплей в виде комбинации – 12.
Отказ датчика уровня кислорода выводится в виде ошибки 13. Проверьте фильтры, чаще всего именно они становятся причиной появления этой комбинации. О массовом расходе воздуха свидетельствуют комбинации 33 и 34. В этом случае вам может потребоваться замена самого датчика. О неисправности самого контроллера свидетельствует код 61, выведенный на дисплей. Специалисты рекомендуют при возникновении одной из этих комбинаций проводить полную проверку работоспособности узлов автомобиля. Начинайте ее с электропроводки.
Часто автолюбители сталкиваются с комбинациями 14 и 15, которые могут появляться вместе с индикатором, свидетельствующем о необходимости долить антифриз. Важно правильно трактовать эту неисправность – появление этих данных на дисплее означает, что в системе повышена или понижена температура. Причиной тому может быть неисправность термостата. Если узел не поврежден, то проблема, скорее всего, кроется в блоке управления.
Комбинации 16 и 17 выводятся, когда напряжение в бортовой сети недостаточное или слишком высокое. Необходимо проверить всю проводку на предмет замыканий и обрывов.
Код 19 возникает, если на проверку некорректно откликнулся датчик положения коленчатого вала. В этом случае необходимо провести проверку автомобиля внешним устройством. Если оно покажет комбинацию в диапазоне от Р0340 до Р0343, то поломка может скрываться в самом контроллере.
При ошибке 24 бортовой компьютер перестал получать данные о скорости автомобиля.
Перечисленные комбинации возникают крайне часто. Если на дисплее выводится иная цифра, обратитесь к технической документации автомобиля. В большинстве случаев для выявления поломки необходимо провести проверку электрической цепи. Так как чаще всего проблемы возникают именно в ней, а ошибки становятся следствием некорректной обработки запросов датчиками.
Как сказано выше, без расшифровки кодов ошибок диагностика транспортного средства является бессмысленной
Поэтому расшифровке комбинаций также следует уделить внимание. Особенно, если вы не хотите платить за это немалые деньги специалистам на СТО
Итак, начнем с комбинаций, появляющихся при самостоятельной диагностике машины.
Коды самостоятельной диагностики
- двигатель автомобиля может троить;
- во время движения, в частности, при переключении передач транспортное средство может идти рывками;
- двигатель может периодически глохнуть (в редких случаях).
Подключение специального диагностического оборудования к разъему в салоне ВАЗ 2115
Ошибки контроллеров
Далее представлены комбинации ошибок в работе контроллеров, возникающие при диагностике ВАЗ 2115.
- перегреве охлаждающей жидкости в системе;
- эксплуатации некачественного моторного масла или жидкости, которая уже отработала свой срок службы.
- сигнал с устройства не изменяется при работающем двигателе внутреннего сгорания;
- в течение нескольких оборотов коленчатого вала сигнал с распредвала на блок управления поступает слишком низкий или очень высокий.
Сброс ошибки
Отключение клеммы аккумулятора для сброса кодов
Если вы обнаружили и ликвидировали неисправность, то ее нужно стереть из памяти бортового компьютера. Чтобы сделать это, повторите следующие действия:
- Заглушите двигатель и выключите зажигание.
- Отключите клеммы от аккумуляторной батареи.
- Подождите несколько секунд и подключите клеммы обратно к АКБ.
Какие коды ошибок нужно принимать ко вниманию
Каждый автовладелец ВАЗ-2115 обязательно должен обращать свое внимание, подключая стеновое автомобильное оборудование, на следующие коды:
- Р0562 или Р0563, указывающий на низкий или высокий уровень напряжения в электрической бортовой цепи.
- Р0506 или Р0507 подскажет о неверной настройке холостого хода, в частности, эта ошибка относится к ВАЗ-2115 инжектор 8 клапанов.
- Р1301 или Р1304 поможет узнать автовладельцу о неисправности автомобильного цилиндра.
- При некорректной работе форсунок цилиндра на мониторе бортового компьютера отобразятся коды, начинающиеся со значения Р0201 и заканчивающиеся кодом Р0204.
- Если автомобильный компьютер отобразит код Р0217, следует незамедлительно прекратить эксплуатировать машину, так как ошибка укажет на перегрев двигателя.
- Р0300 подскажет о серьезной поломке мотора, которая проявляет себя периодическими воспламенениями топлива.
- Код Р0304 укажет на пропуск зажигания, имеющий место в четвертом автомобильном цилиндре.
Протокол OBDI
При возникновении ошибки, вызывающей ухудшение качества выхлопных газов, в устройстве, регистрирующем неисправность, будут сохраняться стандартный код поломки, параметры работы и внешние условия. При распознавании неисправности, оказывающей влияние на выхлопные газы, имеет место определение сбоя при самостоятельном тестировании устройства, сигнализатор будет гореть постоянно.
Код указывает на деталь, вызывающую подозрение, и разновидность поломки, информация отображается на экране прибора, используемого при диагностике. Текст кода ошибки может отличаться, что зависит от производителя
Сохранение данных важно для помощи в поиске и устранении неисправностей
Протокол OBDII
Этот тип коннектора имеет трапециевидную форму, на которой расположены 16 контактов. Устанавливается на легковые автомобили с бензиновым двигателем. Работа протоколов обмена данных осуществляется при помощи стандартного кабеля.
При проведении диагностики автомобиля ВАЗ-2115 с наличием инжектора на панели приборов будут демонстрироваться только ошибки, световые вспышки, которыми зашифровывается неполадка. Для считывания необходимо записать код, по которому можно рассчитать место поломки. Значение может быть расшифровано с использованием особого списка.
Есть разъемы для диагностики определенного типа и несколько видов протоколов для передачи данных посредством сигналов и сообщений. Введение такой системы стандартов было обусловлено необходимостью выполнения жестких требований по токсичности. Коды диагностики состоят из 4 символов, перед которыми устанавливается буква. Р обозначает силовую установку и трансмиссию, В — кузов, С — шасси, U — сеть.
Расшифровка кодов ошибок на ВАЗ-2114 и 2115 представлена ниже.
Топливная система
Р00ХХ — системы горючего и воздуха, добавочные, контролирующие токсичность.
Р01хх — поступление бензина и воздуха.
Р02хх — контур подачи топлива в инжекторе.
Топливная система
Трансмиссия
Р07хх и Р08хх — система управления трансмиссией.
Последующие два знака должны объяснить кодовый номер конкретной поломки.
Руководство по подключению своими руками
Краткая инструкция по установке и подключению бортового компьютера:
В первую очередь необходимо обесточить электросеть транспортного средства, это обязательно, поскольку в противном случае в ходе подключения может произойти короткое замыкание. Для обесточивания сети отключите аккумуляторную батарею.
Сначала демонтируйте автомобильную магнитолу, а затем — центральную консоль. За консолью вы увидите место для установки БК, оно предусмотрено производителем. К этому месту подведена вся необходимая проводка.
Далее, демонтируйте заглушку — сделав это, вы сможете увидеть жгут с проводкой, а также разъем. Вам необходимо подключить все необходимые штекеры к БК. В частности, речь идет о проводе питания от бортовой сети, питании при активации зажигания для пуска БК, питании от габаритного освещения, массе, а также контроллере уровня горючего. Также следует подключить и диагностическую линию, если вы этого не сделаете, то девайс не сможет диагностировать ошибки и выдавать их на дисплей. Кроме того, после подключения девайс необходимо надежно зафиксировать
Это также важно, поскольку при некачественном креплении БК будет подвержен вибрациям, возникающим в процессе движения, а это, в свою очередь, может привести к его поломке.
Установите на место центральную консоль с магнитолой. На этом процедуру монтажа можно считать оконченной
Теперь вам остается только настроить БК в соответствии с инструкцией по эксплуатации и протестировать его (автор видео — канал flestery).
Демонтаж
Демонтаж устройства осуществляется по похожему принципу:
- Сначала нужно обесточить бортовую сеть, для этого отсоединяются клеммы от АКБ.
- Затем производится демонтаж центральной консоли вместе с аудиосистемой.
- Через появившееся окно нужно будет отключить провода питания от компьютера.
- Далее, девайс демонтируется, а центральная консоль с автомагнитолой устанавливается на место.
Что касается конкретно настройки, то эта процедура будет отличаться в зависимости от вида и модели БК. Современный автомобильный рынок предлагает потребителям различные виды БК, отличающиеся между собой по стоимости и функционалу, а также производителю. Соответственно, из-за этого и принцип настройки девайса может быть разным. Для правильной настройки компьютера следует внимательно изучить инструкцию по эксплуатации, в ней будут указаны все основные моменты этого процесса.
Цена вопроса
1. Один из самых простых вариантов — Multitronics UX-7 (цена — примерно 1450 рублей)
2. Более функциональная модель Gamma GF 315T (цена — в среднем 4500 рублей)
3. Prestige V55-Can Plus (средняя стоимость этой модели БК для ВАЗ 2115 — примерно 5400 рублей) Загрузка …
