(+15 фото) как сделать квадроцикл своими руками

Комплектующие

Рекомендуется применять двигатель, питание и зажигание от одного скутера, чтобы вся система функционировала слаженно. Некоторые компоненты желательно доработать, например, целесообразно снабдить систему зажигания аккумулятором с подходящими для квадроцикла характеристиками. Топливный бак лучше взять от скутера, так как он обладает достаточным размером для такой системы.

Передний и задний мост берут от грузового мотороллера, так как на них действуют большие нагрузки. Если эти элементы системы будут недостаточно крепкими, они быстро деформируются и выйдут из строя.

Пружины для амортизатора можно взять от любого мотоцикла, который обладает достаточно крупным размером. Они фиксируются на раме подвижно, конфигурацией напоминая букву «А». Можно приобрести амортизаторы отдельно, так как они должны обеспечивать плавность хода. Новые детали обладают лучшими эксплуатационными характеристиками, чем подержанные детали.

Управление может быть как рулевым, так и мотоциклетным. Выбор зависит от вкусовых предпочтений мастера. Рычаг от тормоза соединяют с трансмиссионным тормозом, присоединяя систему к звездочке заднего моста.

Наружный обвес можно изготовить из стекловолоконного материала или старых мотоциклов либо машин. Чтобы сделать кузов, рекомендуется склеить «болванку» из пластика или дерева. При использовании такой технологии получается подогнать детали обвеса друг к другу максимально качественно. На макет наносится стеклопластик, формируя детали обвеса.

После этого кузов нужно обработать наждачной бумагой и прогрунтовать. Когда слой высохнет, наносится специальная краска. Затем проверяется работа всех систем и механизмов, при необходимости вносятся соответствующие доработки.

Самодельные квадроциклы: подробный гайд

Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.

Как сделать квадроцикл своими руками

Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.

Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.

Квадроцикл из Оки

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

  • Руль от мотоцикла «Урал»;
  • вазовские ШРУСы и межколёсные редукторы;
  • 15-дюймовые передние и задние колёса от Niva Chevrolet;
  • бензобак из 20-литровой канистры;
  • двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Технические характеристики

Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч

Чертежи квадроцикла

Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.

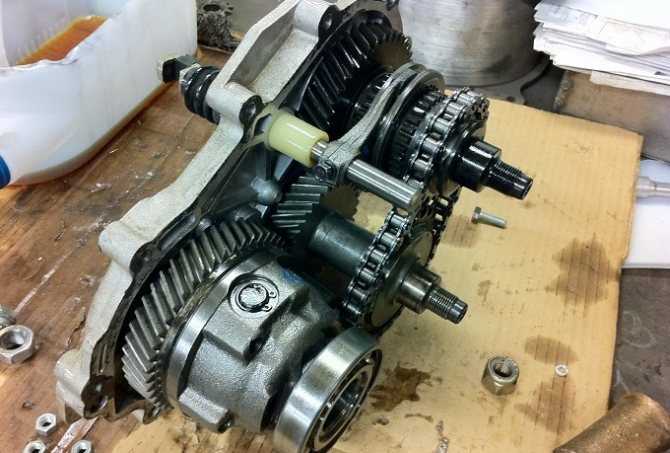

Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа.

Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики.

Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.

Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом.

На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.

Квадроцикл из мотоцикла

Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.

Квадроцикл своими руками — полноценная техника или просто хобби?

Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение.

Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного.

Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.

На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.

Преимущества квадроциклов CFMOTO

Современный дизайн и технологииМодельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.

Качественные комплектующиеНа технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).

Место для двоихВсе квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.

Богатая базовая комплектацияУже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.

Гарантия 2 года без ограничения пробегаНа любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.

Надежность и неприхотливостьВладельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.

Посмотреть адреса дилерских центров CFMOTO

Квадроцикл — фактически любой четырёхколёсный транспорт

Квадроцикл — фактически любой четырёхколёсный транспорт, поскольку на латинском «quadro» — «четыре». К образцу, байк «Урал» — великий, слишком большой, тяжкий и «обжорливый» владеет красивый четырехтактный движок с задней передачей и стоит «гроши«. Сообразно данной фактору энтузиастам гораздо подешевле и увлекательнее творить личные системы данных вездеходов.

Обычный фабричной адепт квадроциклов — блестящий, аккуратненько организованный, сильный и мощнейший.

Его самодельный собрат, который немногим уступает внешне, а уж в плане мощности — и подавно.

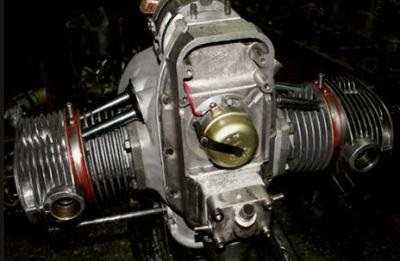

Логично, что прежде всего необходимо найти «сердце» будущего «зверя» — силовой агрегат. Подойдет абсолютно любой, начиная от обычного мотоблока и заканчивая шестилитровым V12 — бывают и такие прецеденты. В большинстве случаев, используются двигатели мотоциклов — они экономные и малогабаритные.


Для использования высоких передаточных чисел в условиях нормальной эксплуатации будет достаточно двигателя «Минска» или «Урала». Летом возникает вопрос перегрева, поэтому следует выбирать модели с воздушным охлаждением. Еще одним неплохим вариантом являются оппозитные двигатели советского производства, неоспоримый плюс которых — мощная тяга и совершенно неприхотливая карданная передача.

Существует два самых распространенных решения задней подвески для квадроцикла.

  1. Редукторно-карданная система. Конструкция получается максимально облегченной и простой, но отсутствует дифференциал, чем, в принципе, можно пожертвовать ради ранее названных достоинств.
  2. Использование автомобильного моста. Конструкция получается крайне тяжелой, и если нет желания иметь квадроцикл с автомобильной базой, необходимо укорачивать мост, что является весьма нетривиальным занятием. Из плюсов стоит выделить только наличие дифференциала, который пригодиться при передвижении по трассам.

Для создания передней подвески и рулевого управления раскрываются огромные возможности. Рычаги подвески квадроцикла несут значительно меньшую нагрузку, чем автомобильные, соответственно, их можно сделать самостоятельно, используя для этого подручные средства. Оптимальный вариант — создание подвески на базе имеющегося мотоцикла «Урал».

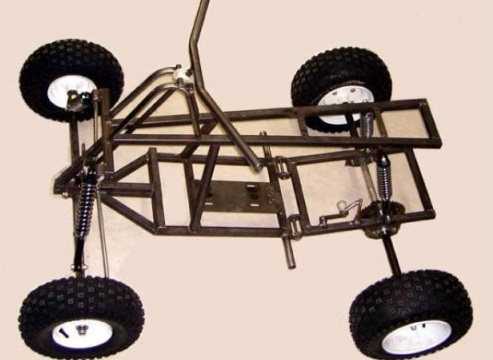

Рама(чертежи) Лучшее решение — прочная конструкция из труб или профилей, сваренных между собой.

Подготовив необходимые инструменты, транспортные средства-доноры и освободив время, можно приступать к созданию собственного квадроцикла:

Собираем каркас (раму). Заготовленные металлические балки соединяем, согласно чертежу, между собой с помощью точечной сварки. Конструкцию проверяем и проводим цельную сварку. Как вариант, можно просто переделать раму с мотоцикла-донора — получится ничуть не хуже.

Устанавливаем двигатель. Ставиться он может как сзади, так и спереди — главное, прочно закрепить его с помощью болтов на днище рамы.

Монтируем привод и трансмиссию на задние колеса. Привод не требуется создавать самостоятельно — он переходит вместе с двигателем с транспорта-донора и устанавливается на раму. Опять же, необходимо качественно закрепить привод и трансмиссию на раме для предупреждения люфта.

Рулевое управление также устанавливаем с мотоцикла. Вместе с рулем на квадроцикл «перекочевывает» и топливный бак. В целом, если представить конструкцию, то выглядеть она будет следующим образом: 3/4 квадроцикла — это все тот же «Урал» или другой мотоцикл, 1/4 — это самодельные рама и подвеска.

Колеса устанавливаем с малогабаритного транспортного средства («Ока» или «ЗАЗ-968»). Задние колеса, могут перейти на квадроцикл вместе с задним мостом авто или же крепятся следующим образом: берём готовые оси с дисками, после чего на заднюю крепим редуктор для привода. а на диски устанавливаем колеса, которые могут быть даже с шинами низкого давления.


С редуктором на задней оси и двигателем собираем единый привод (опять же — проще будет, если его полностью переставить со средства-донора). Делаем это следующим образом: от двигателя протягиваем цепь на редуктор и закрепляем, после чего проводим проверку работоспособности. В конечном итоге, всю конструкцию фиксируем на раме.

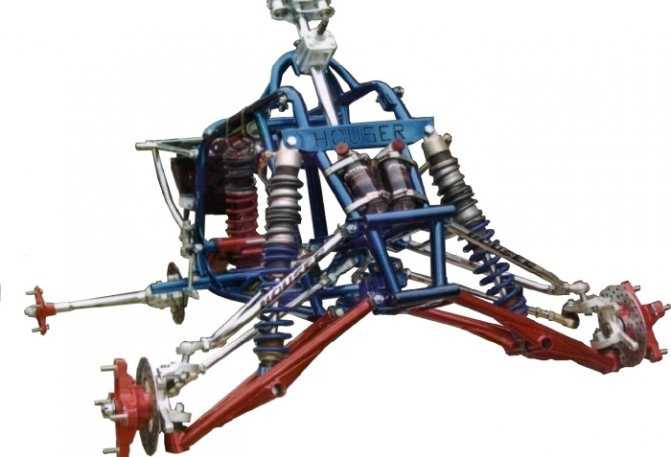

Передняя подвеска — независимая — это более выгодно с точки зрения времени и средств, поскольку полноприводный квадроцикл требует значительной доработки этого узла профессиональным токарем, сварщиком и электриком, что займет очень много времени. Как вариант, приобретаем готовые заводские узлы для квадроциклов.

Благодаря надежной конструкции, проверенной временем, отличной мощности и тяге, именно мотоцикл «Урал» является самым популярным донором для самодельных квадроциклов. https://kumir.online/interesnye-lyudi/yurij-borisov.html

Квадроцикл с полным приводом

Для его изготовления понадобится рулевая система от автомобиля, привод от механической трансмиссии, подвеска и дифференциалы. Подвеску, как и рулевое управление, можно снять с автомобиля. Рама в таких случаях варится полностью «с нуля», отталкиваясь от размера двигателя будущего квадроцикла. На передней подвеске следует учесть место под редуктор для привода.

Используя приобретенную на вторичном рынке продукцию автопрома, можно относительно недорого собрать транспорт для труднопроходимых дорог и сельской местности. Одним из бюджетных вариантов исходниика является мотоцикл «Урал», поскольку он недорогой, имеет задний привод и четырехтактный движок. Благодаря своим положительным сторонам он пользуется популярностью.

Квадроцикл, сделанный самостоятельно, — это не только удобный и практичный транспорт, это повод для гордости и возможность продемонстрировать свое мастерство. Внешне он может уступать заводским конструкциям, однако по своим техническим характеристикам квадроциклы домашнего производства ничуть не хуже.

Пожалуй, единственный минус (не считая затраченного времени, поскольку любимое дело не бывает в тягость) – это необходимость привлекать автоэкспертов, чтобы получить документы и иметь возможность зарегистрировать квадроцикл.

В настоящее время квадроцикл является популярным транспортным средством. Он достаточно лёгок в управлении, обладает хорошей проходимостью и высокой степенью манёвренности.

Однако, подобный вездеход достаточно дорогое удовольствие и купить его может далеко не каждый. Не стоит унывать, а можно попробовать сделать его самостоятельно. Как же сделать квадроцикл своими руками? В помощь наши рекомендации.

Если вы владелец старого мотоцикла и он пылится в гараже, то не спешите его утилизировать. Модель «Урал» отлично подходит для переработки в квадроцикл.

Сборка вездехода будет состоять из таких этапов:

  • переделка рамы;
  • установка приборной рамы;
  • установка двигателя;
  • установка подвески.

Что необходимо для работы:

  • мост;
  • амортизаторы;
  • аппарат для сварки;
  • болгарка;
  • тормозная система;
  • рулевая тяга;
  • металлический профильный лист;
  • мотоцикл.

Перед тем как начать сборку стоит определиться с типом управления вашего самодельного квадроцикла. Оно может быть мотоциклетным и рулевым.

Следующий шаг — это модернизация рамы,для этого трубы вертикальных подседельных стоек надо отодвинуть на 40 мм назад. Далее привариваем мост к маятнику «Урала» ,немножко подрезаем нижнюю вилку и подседельные стойки. Рядом с втулками маятниковой подвески привариваем подкосы, изготовленные из труб.

Мост укорачиваем, чтобы сделать транспортное средство компактным и более манёвренным. Теперь делаем карданный вал, который можно соорудить из полуосей Оки.

Квадратные трубы 25*25*2 мм нам нужны для изготовления передней подвески. У автомобиля Жигули можно позаимствовать поворотные кулаки

Пристальное внимание необходимо уделить тормозной системе. Её лучше приобрести отдельно, что бы обеспечить максимальную безопасность

Когда все основные элементы собраны, то можно приступить к установке фар, поворотников и стоп-сигналов. Обшиваем профилем квадроцикл и готовим к покраске.

4х4 с автомобильным двигателем

Типичный представитель относительно немногочисленного клана квадроциклов с автомобильным двигателем. Конструктор выбрал самый доступный и вероятно, самый удобный вариант – 33-сильный двухцилиндровый двигатель от компактного автомобильчика «Ока». Его плюсы перед аналогичным по мощности мотором “Днепра” и “Урала” — в больший долговечности и меньшей тепловой нагруженности благодаря наличию системы жидкостного охлаждения с радиатором.

Автомобильный двигатель выводит квадроцикл на новый уровень возможностей: становится доступным длительное движение в тяжелых условиях и с большим грузом.

Это, а также особенности переднеприводной трансмиссии “Оки” позволило сделать квадроцикл полноприводным. Автомобильный силовой агрегат расположили вдоль рамы, соответственно, каждый колесный привод автомобильчика на “квадрике” стал трансмиссионным валом (карданом), передающим крутящий момент к переднему и заднему мосту. Ведущие мосты сделаны на основе “жигулевских”, но каждую полуось заменили приводным валом от Lada Samara.

Схема трансмиссии квадроцикла 4х4: 1 — двигатель “Ока” 0,75 л; 2 – сцепление; 3 – МКП с “заниженной” главной парой; 4 – трансмиссионный вал (Шрусы ВАЗ-2108) до переднего моста; 5 – редукторы ведущих мостов (ВАЗ-2101); 6 – трансмиссионный вал. 7 – колеса.

Немного странно, что ни один из трех дифференциалов не имеет блокировки. Но для повышения крутящего момента в МКП “Оки” шестерни главной пары заменили на цепную передачу с большим значением. Интересно, что по признанию самого автора, работа над проектом заняла 11 месяцев, конструктор-любитель проводил в гараже каждый день по несколько часов – после основной работы.

Дальнейшая сборка

К раме приварены бортовые подножки, установлен передний мост, к переднему мосту подсоединен кардан от коробки передач, установлены передние амортизаторы. Передние полуоси подсоединены к ступицам и мосту

Установлена тормозная система отдельно для задник колес

Установлена рулевая и тормозная система для передних колес

Закуплена внедорожная резина (в данном случае наиболее подходящий вариант)

Наступил этап создания матрицы квадроцикла. Пригодились монтажная пена, картон, смола, стеклоткань, арматура и прочее.

Технология применения материалов при создании матрицы – это очень сложный процесс, требующий глубокого и детального изучения

Легкой арматурой и картоном задан каркас крыльев, а также передней и задней частей облицовки. Пена была залита с запасом в места, где предполагалось делать выпуклые формы.

Засохшая пена была обработана напильником, отбойным молотком, ножем и другими инструментами

Был установлен масляный радиатор от вертолета и нанесен первый слой стекловолокна

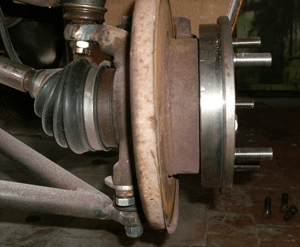

Передняя подвеска полностью собрана. Родная шаровая «ВАЗ» 2109 снизу. Сверху рулевой наконечник от «УАЗа»

Обработанная поверхность. Вид сбоку

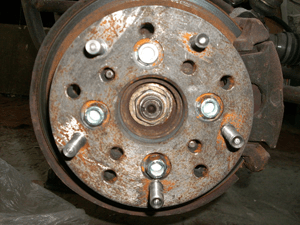

Ступицы были подогнаны под колеса «НИВЫ» специальными переходниками

Вид ступицы сбоку


Матрица почти готова. Заготовлены дополнительные части рамы, предусмотренные для использования в качестве багажника и бампера одновременно.

Сиденье самодельное. Руль позаимствован от мотоцикла «Минск». К нему были подведены элементы управления.

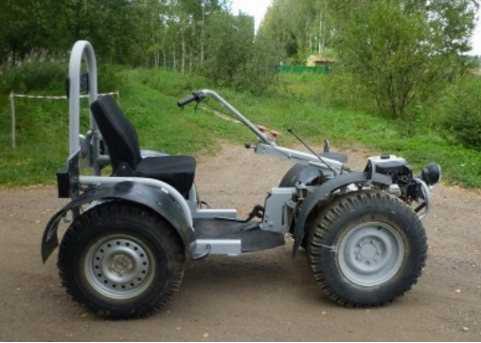

Квадроцикл из мотоблока: переделка в 4 шага


Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом.

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

  • модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
  • переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
  • монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
  • инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

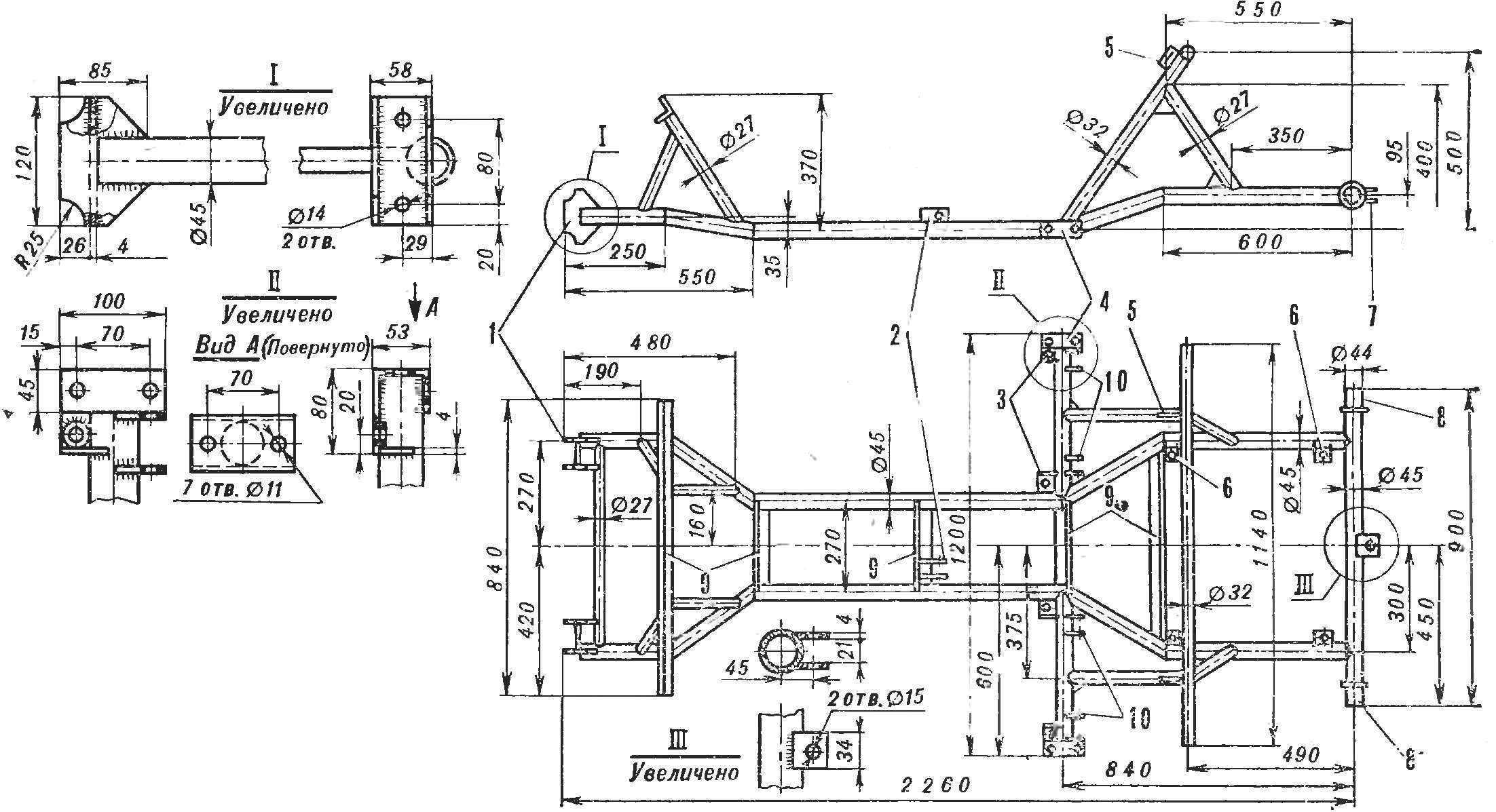

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

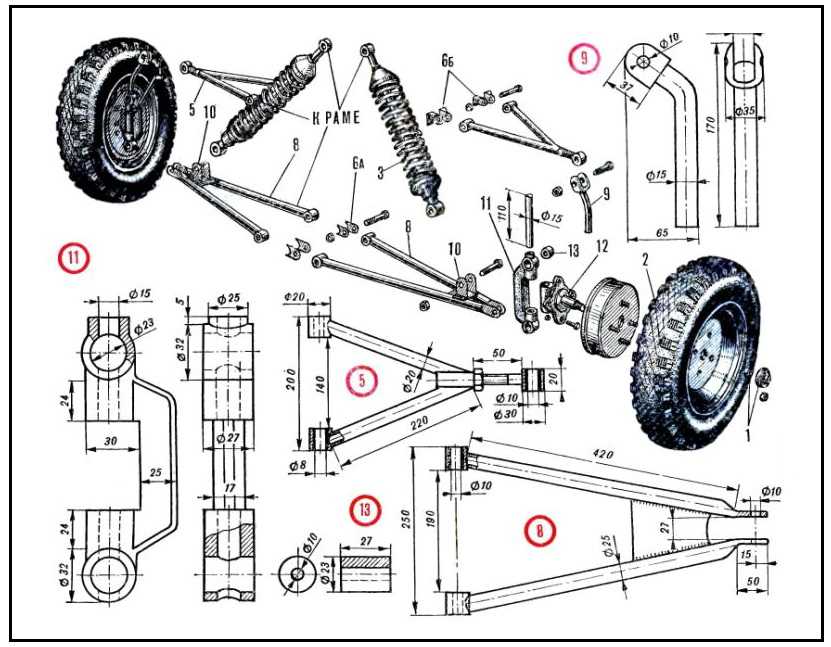

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока

» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Что надобно учитываь

Помните, что квадрациклы делятся на категории и по мощности. Так, скажем, те, которые владеют мотором менее 50 куб. см и развивают скорость не выше 50 км/ч, не требуют регистрации в отделах ГИБДД. В случае, если объем мотора маленький, но мототехника при этом развивает скорость выше 50 км/ч, квадроцикл придется регистрировать в Ростехнадзоре. Связано это с тем, что такие машины относятся к сельхозтехнике, а права на нее нужно получать именно в Ростехнадзоре. Причем регистрация от той, которую проводят в отделениях ГИБДД, ничем не отличается. Те квадроциклы, которые имеют мотор больше 50 куб. см и развивают скорость выше 50 км/ч, обязаны быть в непременном порядке регистрировать в ГИБДД. Безусловно, те модели, что проходят через регистрацию, обязаны проходить и техосмотр.Видео по теме

https://youtube.com/watch?v=pahGr1PjLkQ

Видео по теме

Из мотоцикла Урал, или из ИЖа

Для основы потребуется:

  • сам мотоцикл;
  • две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);
  • задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);
  • карданный вал, или полуось (в зависимости от конструкции);
  • рычаги передней подвески (по желанию можно сделать полностью самодельные);
  • рулевая поперечная тяга;
  • труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);

Самодельный квадроцикл — сегодня сделать проще простого!

Из инструмента:

  • сварочный аппарат;
  • болгарка.

Это основное. Ещё куча мелочей понадобится по ходу работы.

Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.

Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:

  • жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);
  • на пружинах с амортизаторами;
  • на рессорах.

Без амортизаторов

Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.

Важно учесть следующие моменты:

  • редуктор моста, в случае замены, должен без проблем выниматься;
  • направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.

Видеоролик о самодельном квадроцикле

На пружинах с амортизаторами

Задний маятник подвески оставляем вместе с родными сайлент блоками. Привариваем мост к вилке, обязательно усиливаем швы широкими косынками, иначе вырвет вместе с металлом моста. Вместо кардана, в этом случае, нужно использовать полуось от Оки, или ВАЗ 08, 09 и т. д. Потому что при использовании родной задней вилки от него требуется передача крутящего момента под большим углом, что крестовины карданного вала обеспечить не могут. Пружины с амортизаторами при такой конструкции можно оставить на старом месте.

На рессорах

Если для ваших потребностей нужен грузовой квадроцикл с кузовом — лучше, для задней подвески, использовать рессоры. В этом случае варится рама для кузова из квадратной толстостенной трубы (сечением примерно 70×40). Длина — не короче рессоры, а ширина — равная размеру моста. Эта рама кузова соединяется с рамой мотоцикла посредством укосин, которые нужно правильно расположить, обеспечив достаточную жёсткость конструкции на скручивание.

Рессоры лучше использовать в случае с грузовым квадроциклом с кузовом

База такого квадроцикла больше, чем вышеперечисленных конструкций, так как задний мост располагается дальше. Но появляется возможность использовать карданный вал автомобиля: серийный, или укороченный. Кардан с коробкой соединяется Ураловской резиновой муфтой, а с мостом — родным фланцем, через крестовину шарнира.

Если для квадроцикла используется ИЖевский донор — от дифференциала удобнее отказаться. В таком случае, на ось устанавливается большая ведомая звездочка, и привод осуществляется родной цепью.

Передняя подвеска

Конструкция передней подвески практически одинаковая для квадроцикла из ИЖа и из Урала. Для крепления маятниковых рычагов, рама мотоцикла удлиняется спереди

Важно рассчитать, чтобы поворачивающиеся колёса не задевали цилиндры двигателя. Поэтому на Ураловской раме колёса должны стоять дальше вперёд

Для увеличения геометрической проходимости, рычаги подвески должны быть как можно длиннее. Поэтому их лучше изготовить самостоятельно, а не использовать серийные с автомобиля.

Рулевую колонку можно сделать из Ураловского кардана. Внизу к нему привариваются две рулевые сошки, располагающиеся рядом, каждая для своей рулевой тяги: на правое и левое колесо. Ступицы крепятся посредством родных шаровых.

Сборка конструкции

После создания чертежей и подбора материала можно приступать к созданию агрегата. В первую очередь создается каркас, на который в последующем будут установлены все детали. Желательно использовать при работе наиболее крепкие и устойчивые к коррозии материалы. При езде по бездорожью прочная конструкция не раз спасет ваш двигатель от поломки.Далее идет установка ходовой части. Здесь необходимо проявить точность сборки, поскольку скоординированная работа всех колес и амортизаторов обеспечит хорошую динамику и устойчивость аппарата.

Затем переходите к установке двигателя и его комплектующих. При нестыковке механизмов ни в коем случае не применяйте грубую силу. Это приведет к последующим проблемам в работе. Соединив двигатель с коробкой, подсоедините топливную систему. Бак для горючего можно сделать с запасом, что обеспечит возможность длительных поездок.

Теперь необходимо установить электрооборудование. На этом этапе прокладываются провода, устанавливаются фары, сигнальные огни и прочие элементы-потребители.

После завершения основных работ можно перейти к облицовке и обвесу. Металлические или пластмассовые листы использовать при установке обвеса решать вам, но рекомендуется выбирать с учетом весовой нагрузки на двигатель
. При достаточной мощности пара килограмм не будет заметна. Сидения лучше устанавливать с гидравлической подушкой, однако за это придется доплатить, ведь при долгом движении по плохой дороге, смягчение вибраций обеспечит дополнительный комфорт.

Это самый простой способ сделать самодельный квадроцикл из Оки 4х4. Главное в работе правильное соотношение финансов и возможностей. Ведь при желании создать равноправный четырехколесный байк, не рассчитав затраты, вы рискуете оставить свои труды недоделанными.

Главная » Что выбрать » Чертежи — квадроцикл своими руками. Как сделать самодельный квадроцикл своими руками? Самодельная задняя ось для квадроцикла

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.

Список необходимых инструментов:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • набор ключей;
  • различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

Комплектующие квадрика:

  • двигатель;
  • рама;
  • задняя и передняя подвески;
  • рулевое управление;
  • тормозная система;
  • система охлаждения;
  • глушитель;
  • электрооборудование — аккумулятор, фары;
  • корпус, обвес.

Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Полноприводный квадроцикл на базе автомобиля «ОКА» своими руками (конструктор-любитель Сергей Плетнев)

Для начала приведем общие характеристики проекта:

  • Длина – 2300 мм;
  • Ширина – 1250 мм;
  • Высота – (крайние точки колес) – 1250 мм;
  • База – 1430 мм;
  • Клиренс – 300 мм;
  • Двигатель – достался от автомобиля «ОКА»;
  • Колеса – диски: «ВАЗ» 2121 (Нива);
  • Шины — CoordiantOffRoadR15;
  • Амортизаторы – «ОКА»;
  • Ступицы – «ВАЗ» 2109;
  • Межколесные редукторы – «ВАЗ» классика
  • Максимальная скорость – 60 км/ч
  • Коробка передач, взятая из «ОКИ» была модифицирована заменой стандартной главной пары шестерней на цепной привод.

Сделано это было для повышения скорости на ровной дороге. А выглядит это так:

В собранном виде

В разобранном виде

В виде несущих частей рамы выступают водопроводные трубы (ВГП 25х3,2). Были закуплены в виде двух отрезков по 7900 мм и весом в 38 кг на сумму 1150 рублей.

Для рычагов и подвесок также потребовались водопроводные трубы (ВГП 20х2,8) – два отрезка длиной по 6100 мм, весом в 20 кг обошлись в 650 рублей.

Два б/у задних моста от «копейки» (ВАЗ 2101) — в сумме 3000 рублей.

От «восьмерки» (ВАЗ 2108) взяты кулаки в сборе с дисками, суппортами и прочим + валы приводов – в сумме за все эти БУ детали было потрачено 4000 рублей.

Пригодились металлические листы, гайки, болты, шайбы, сайлентблоки и др. – расходных крепежных приспособлений и материалов на такие дела всегда должно хватать.

Из вышеперечисленных деталей с помощью сварки, трубогиба и слесарных инструментов была создана вот такая конструкция.

С помощью сварки скреплено большинство конструктивных деталей. Был установлен карбюратор.

Карбюратор самодельного полноприводного квадроцикла

Металлические планки для подвески, двигателя и мостов также закреплены сварными швами

Ступицы соединяются с подвеской новыми фтулками, шайбами и болтами

После того, как рама была собрана, начались просчеты нюансов положения двигателя, функционала коробки передач и ее крепления, а также передней подвески с рулевой.

В итоге были применены следующие ходы:

От заднего поста подведены полуоси к ступицам. Приварено крепление для амортизаторов

В коробке передач применяется удлиненный шток самодельного производства

На снимке видно, как было подведено крепление для коробки и положение штока снаружи

Поворотный кулак взят от «ВАЗ» 2109 а рулевая сошка выполнена из металлической пластины самостоятельно

После небольшого тест-драйва было подмечено, что к штоку от коробки понадобится кулиса для переключения передач рукой – это самый удобный вариант в случае с модифицированной коробкой.

Надо сказать, что модифицировалась она для повышения передаточного отношения от оси к колесам, так как без этого вмешательства скорость при максимальных оборотах не набиралась бы выше 45 км/ч.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
