Общие — Руководство Мотороллера Муравей

• Здесь можно скачать инструкции по эксплуатации и обслуживанию, руководства по ремонту мотороллеров Муравей, Тулица, Вятка, Электрон и др.
• Руководство по ремонту Муравей ТГ 200 / ТГА 200 / ТМЗ 5,402 / ТМЗ 5,403. Дед загорелся и везет сено на мотороллере Муравей))).

Справочно-информационная брошюра с иллюстрациями Руководство по ремонту мотороллера Муравей, а также инструкция по эксплуатации и.

Иллюстрированное руководство по ремонту, устройству и эксплуатации мотороллеров Муравей, а также каталог деталей мотороллеров Муравей.

письмо Войти Зарегистрироваться Автомобильная Справочная Служба: автоновости, запчасти в Красноярске для иномарок и отечественных автомобилей, машины в разборках, ремонт автомобилей, адреса и телефоны фирм, доска объявлений, каталоги запчастей, руководства по обслуживанию и ремонту. Вятка Вятка ВП-150. Инструкция по уходу и эксплуатации. Формат: PDF, размер: 30,2 Mb. скачать Муравей Грузовой мотороллер «Муравей». Инструкция по эксплуатации и уходу. Формат: PDF, размер: 6,6 Mb. скачать Муравей. Ремонт в дороге. Ремонт в гараже. Формат: PDF, размер: 34,5 Mb. скачать Тулица Электрон В-150М. Инструкция по эксплуатации и обслуживанию. Формат: PDF, размер: 1,8 Mb. скачать Прочее

Часть 3. За рулем и Мото — отдельные узлы мотороллеров.

Октябрь 1957 — Небольшая информация по диностартеру — устройство, выполняющее роль генератора и стартера на мотороллере. (За рулем, 1 страница). Декабрь 1957 — Описание ходовой части легкового мотороллера Тула Т-200. (За рулем, 1 страница).

Декабрь 1961 — О карбюраторе К-36, который применялся на мотороллерах Турист и ТГА-200 (Муравей). (За рулем, 2 страницы).

Август 1965 — О том, почему убрали автомат опережения зажигания. (За рулем, 1 страница).

Июль 1974 — Небольшая статья про амортизаторы и их устройство. Помимо всего, в ней можно найти интересные рабочие диаграммы работы амортизатора и общие данные по моделям. (За рулем, 3 страницы).

Перевернутая версия таблицы.

Январь 1976 — Подробная информация по советским шинам. С мотороллерами мало связано, но типы шин которые на них использовались есть в таблице. (За рулем, 3 страницы).

Март 1976 — Общая информация по свечам зажигания и некоторые виды их неисправностей. С мотороллерами конкретная связь только при перечислении моделей свечей и машин на которых они применялись. (За рулем, 4 страницы).

Сентябрь 1977 — О новом карбюраторе К-62 который пришел на смену модели К-36 и стал устанавливаться на мотороллеры Тулица и почти все последующие мотороллеры и мотоциклы Тульского машиностроительного завода. (За рулем, 2 страницы).

Январь 1979 — Про аккумуляторные батареи которые устанавливались на мотороллеры. (За рулем, 1 страница).

Февраль 1991 — Карбюратор К-65 который пришел на смену К-62. (Мото, 2 страницы).

Февраль 1991 — Еще немного информации о шинах. (Мото, 2 страницы).

Февраль 1992 — Устройство передней вилки, которую стали ставить на мотоцикл повышенной проходимости Тула 5.951. (Мото, 3 страницы).

Март 1992 — Еще про АКБ. (Мото, 1 страница).

Апрель 1993 — Бензобак мотоцикла Тула 5.951. (Мото, 2 страницы).

Июль 1993 — Информация про старые карбюраторы, из перечисленных на мотороллеры устанавливались К-28 и К-36. (Мото, 2 страницы).

Апрель 1994 — Устройство редуктора Муравья и подвески с приводом, т.е. заднего моста в целом. (Мото, 4 страницы).

Октябрь 1994 — Информация по лампам, в таблице в конце есть типы ламп устанавливавшиеся на тульские мотороллеры. (Мото, 4 страницы).

Все тот же бонус — все статьи в одном файле: часть 3.pdf

Фотоотчет: Ремонт (перепрессовка) коленчатого вала мотоцикла «Иж-Планета» — СКУТЕРЫ И МОТОЦИКЛЫ

Из-за грубого конструкторского просчета, коленчатый вал двигателя мотоцикла Иж-планета (СЗД) проехав каких-то жалких 5000 км благополучно «крякнул» (застучал). Даже китайский пластилин проходит в разы больше, а тут «Планета». Как так?Конечно, для ясности картины, стоит немного оговорится: Коленчатый вал, о ремонте которого пойдет речь в этой статье, по конструкции немного отличается от родного «планетовского», так как он от двигателя СЗД (мотоколяски). Но по сути, разница между этими валами как и двигателями практически нет.Причина быстрого выхода коленчатого вала из строя, крылась в том, что подшипник нижней головки шатуна, из-за грубой конструктивной недоработки, во время работы совершенно не смазывалась маслом.

Вот, то самое углубление в щеке, непонятного назначения.А вот масляный канал (обычная фаска) на «родном» шатуне, канал надо сказать: сделан на «отъ@бись», да и не канал это по сути, а очередное советское фуфло (такого себе даже китайцы не позволяют). Через такой канал, смазка к подшипнику даже теоретически поступать не сможет.Теперь посмотрите, если положить новый шатун с развитыми каналами для смазки, то все равно, каналы перекрываются стенками углубления.Наша задача на сегодня: Установить новый шатун, вместо старого в коленчатый вал, предварительно позаботясь о его нормальной смазке. И потом, все это дело, подвергнуть тщательной центровке с применением специальных измерительных инструментов.Для начала, коленчатый вал необходимо разобрать.

Ложем коленчатый вал на лист.Укладываем лист на какие-нибудь мощные брусья так, чтобы цапфа коленчатого вала свободно висела в воздухе, берем подходящею оправку, наставляем ее на палец и увесистой кувалдой выбиваем палец из щеки. После извлечения пальца из одной щеки-берем вторую щеку, укладываем ее на лист и точно также выбиваем палец.Перед извлечением пальца, запомните главное правило: Никогда не пытайтесь выбить изношенный палец насквозь через вторую щеку! Во время работы двигателя, рабочая поверхность пальца подшипника нижней головки шатуна, приобретает эллипсную форму, поэтому если вы решите выбить палец изношенной поверхностью через щеку, то итог будет один-нарушите геометрию отверстия под палец в щеке. Из-за чего новый палец в таком отверстие уже держаться не будет! Предварительно, в интернет магазине был куплен новый шатун (заводского исполнения, не китай 100 %).Ищем максимально тонкий и изношенный по диаметру отрезной диск для «болгарки», готовим заранее емкость с водой, устанавливаем на «болгарку» диск и приступаем к доработке нашего шатуна.

Такого паза, для смазки подшипника вполне достаточно, как видите за счет своевременного охлаждения детали водой, следы синевы полностью отсутствуют. После пропила паза, берем надфили и все заусенсы, острые углы, «другие косяки» как внутри, так и снаружи тщательно зашлифовываем.Шатун доработан, теперь можно приступать к сборке.Ложем любую щеку на какую-нибудь ровную поверхность (лучше всего деревянную) и при помощи оправки, увесистым молотком или небольшой кувалдой загоняем палец подшипника в щеку. Внимательно следите, чтобы палец не вылез за щеку.Одеваем на палец опорную шайбу, затем туда же одеваем шатун с заранее отмытым подшипником и сверху одеваем вторую шайбу.

Сильно сводить щеки не стоит, сведите их так, чтобы между шатуном и щекой бы небольшой зазор (0.15-0.2 мм).Заключительным этапом во всей этой работе будет окончательная центровка коленчатого вала.

При любых расхождениях в толщине коленчатого вала, щеки либо раздвигаем в нужном направлении, либо сжимаем. До тех пор, пока толщина коленчатого вала во всех местах промеров не окажется абсолютно одинаковой.После того как мы сравняли толщину, ложем коленчатый вал на призмы, устанавливаем индикатор на стойку и приступаем к окончательной .Проворачиваем коленчатый вал так, чтобы стрелка индикатора, показала максимальное биение. Берем мелок и вдоль оси индикатора ставим метку.Берем металлическую плиту, накрываем ее листом какого-нибудь цветного металла, в нашем случае роль цветного металла выполняет кусок свинца. И слегка ударяем (там где метка) отмеченной щекой по плите. После, устанавливаем коленчатый вал на призмы и проверяем биение, и так повторяем до тех пор, пока не удастся уменьшить биение цапф до минимально возможного значения (не более 0.03 мм).

Снегоход муравей

Советский Союз давно перестал существовать, но техника, производимая в те далекие времена, благодаря неуемной фантазии и бесконечной изобретательности наших сограждан, до сих пор на ходу. Что только не конструируют своими руками российские «кулибины», из каких только материалов и комплектующих не собирают всевозможные транспортные средства… Одним из таких ярких примеров стал лыжно-гусеничный снегоход. И ведь из чего? Из грузового мотороллера Муравей! «Все сложное — не нужно, все нужное — просто!», говорил Михаил Калашников. И был прав.

В одной из деревень РФ местный житель поставил мотороллер Муравей с кузовом на лыжу и самодельные гусеницы. Причем, грунтозацепы гусениц сделаны из подручного материала — обыкновенного деревянного штакетника, который используется в строительстве заборов. Наверное, недолговечный, но доступный, легкий, дешевый и, как оказалось, практичный материал дает грузовому мотороллеру достаточное сцепление по укатанному и свежему снегу. Благодаря деревянным (палочным) гусеницам, мотороллер Муравей уверенно движется по сугробам.

Грузовые мотороллеры, с момента их появления в России, не растеряли свою популярность и в наши дни. Спрос в этом сегменте рынка значительно ниже предложения, которое нашей стране сегодня делают китайские производители. Грузовые мотороллеры Кинфан и Фотон, трициклы с кузовом Омакс и Орион, грузовые скутеры Zubr и Рэйсер, поставляемые из Китая, имеют одинаковую заднюю часть мотороллера. То есть, задний мост и кузов у них стандартные, а значит идея мотороллера-снегохода вполне может оказаться успешной.

Для воплощения этого проекта потребуется разработка и выпуск гусениц и лыжи, которые счастливые владельцы китайских грузовых мотороллеров смогут устанавливать на зимний период вместо колес. В российской глубинке есть деревни, где иметь два или три мотороллера с кузовом считается нормой. Более того, чем у тебя больше таких грузовых трициклов, тем выше твой статус в этом муниципальном образовании или сельском поселении, пусть и неофициально. Не смейтесь — это реальный факт! Если существует спрос на мотороллеры, значит будет и спрос на подобный зимний комплект к ним.

Фотоотчет: Разборка двигателя

Почти перед самым отъездом на ПМЖ в другой колхоз, обратился ко мне один старый знакомый, которого я уже не видел лет 15 и попросил откапиталить двигатель его «Муравья». Честно говоря связываться с этой советской тарахтелкой у меня не возникало большого желания, если не сказать больше… Но поразмыслив и проиграв в голове ситуацию, что мне придется на новом месте кое-какое время сидеть без любимой работы — согласился и тут же приступил к ремонту.

Особо, в суть разборки в рамках этой статьи я вникать не буду — обозначу лишь основные моменты и исходя из своего опыта постараюсь описать наиболее часто встречающиеся неисправности и ошибки при ремонте.

Двигатель до поступления на ремонт имел следующие симптомы:

1. Плохой запуск
2. Течь масла
3. Слабая тяга
4. Повышенный шум во время работы
5. Не возвращался на место заводной рычаг

1. Разгерметизация кривошипной камеры, а равно — износ сальников
2. Некачественная сборка
3. Сдохла поршневая
4. Износ подшипников
5. Лопнула возвратная пружина кикстартера

Все остальное в том числе КПП и сцепление никаких нареканий в процессе эксплуатации не вызывало. Впрочем, обо всем по порядку.

Перед капитальным ремонтом я двигатели не мою — сливаю только масло сдергиваю с рамы и приступаю к работе.

1 Мотоблок на базе мотороллера Муравей

Для практичного и удобного использования мотоблока, его можно сделать из старого мотороллера Муравей. На такой технике будет удобно передвигаться по обрабатываемому участку, перевозить выращенный урожай, перегной, сельскохозяйственные инструменты, даже дрова, мусор и многое другое.

Благодаря своей практичности и экономичности расхода топлива, мотоблоки на базе мотороллера Муравей все чаще изготавливаются народными мастерами. Почитав отзывы о самодельных мотоблоках, можно прийти к выводу, что изготовить самому его будет не сложно и дешевле.

Фирменный мотоблок Муравей

1.1 С чего начинать изготовление агрегата?

Для начала необходимо найти старый мотороллер и определиться какого размера участки будут обрабатываться. От этого зависит мощность двигателя мотоблока. Мотороллер Муравей с двигателем от мотоблока переделывают под настоящий мотоблок по стандартной традиционной схеме:

1. Рама.
2. Двигатель.
3. Ходовая часть на базе двух колес.

К транспортному средству — мотоблоку присоединяются второстепенные детали, которые могут очень пригодиться в дальнейшем использовании устройства:

1.2 Рама для мотоблока

На раме располагаются все элементы мотоблока. Конструкция рамы состоит из двух лонжеронов, которые выполнены из стальной трубы дюйм с четвертью. Передние и задние концы лонжеронов загнуты вверх, задние необходимо загнуть навстречу друг к другу, потом соединить сваркой. При изготовлении рулевого управления можно использовать мотоцикл «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

1.3 Двигатель мотоблока

При изготовлении такого агрегата можно использовать двухтактный бензиновый двигатель от мотороллера Муравей. Такой двигатель имеет принудительное воздушное охлаждение и это является несомненным плюсом при маленькой скорости движения во избежания перегрева. Двигатель сблокирован с четырехступенчатой коробкой передач. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока можно сделать глушитель своими руками, используя детали от заводского глушителя с мотороллера. Выпускной тракт располагается в сторону, а сам глушитель вставляется в выпускной цилиндр.

1.4 Цепной редуктор

С помощью двухступенчатого цепного редуктора можно снижать скорость вращения и наращивать крутящий момент, который передается от выходного вала силового агрегата на рыхлители или колеса.

Самодельный редуктор для мотоблока

1.5 Самодельные колеса

Передвигаться на таком механизме при рыхлении или в заснеженную пору будет трудно, если на нем будут установлены обычные колеса с мотороллера. Рыхлители, которые установлены на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. Для того чтобы увеличить сцепление колес с грунтом, на колеса нужно на них одеть самодельный бандаж. Такой бандаж можно выполнить из стальной полосы.

Ее сечение может быть разным, но оптимальным будет 90 на 5 мм. Грунтозацепы выполняются из уголка 25 мм и привариваются к стальной полосе. Чтобы избежать сползания грунтозацепного бандажа, к нему привариваются усики, которые загибаются во внутрь диска.

Основные преимущества модели

Среди причин, почему мотоцикл Муравей пользовался и пользуется широкой популярностью, можно выделить:

• функцию заднего хода, которая сильно повышаем маневренность транспортного средства (особенно актуально при парковке и выполнении других сложных маневров);
• мотор, что запускается при помощи стартера;
• небольшой радиус поворота в 3,5 м. Таким образом, ездить на трицикле можно даже по узким сельским улочкам;
• небольшой вес, если сравнивать с колясочными мотоциклами;
• доступную цену на транспортное средство.

Среди недостатков выделяется большой расход топлива, достаточно частые поломки, а также плохая проходимость по мягкому грунту (особенно при загруженном кузове).

Теория и практика

Всем нам известно, что при нагревании воздух расширяется, при остывании – занимает меньший объем. Для того чтобы определить, какое давление должно быть в шинах мотоцикла, необходимо четко определить, как будет использоваться транспортное средство. Две одинаковые шины, после активной езды могут показать различное давление, что связано с прогревом воздуха. Торможение, температура асфальта, динамическое трение поверхности покрышки разогревает по-разному переднее и заднее колесо.

Чтобы определить, какое давление в шинах мотоцикла необходимо для эффективной и безопасной езды, можно воспользоваться следующими правилами:

• Используйте документацию и технические мануалы, которым комплектуется ваш мотоцикл. Каждый производитель для проведения сертификации проводит комплексную оценку характеристик своего транспортного средства по итогам испытаний и заключений. В результате чего в техническом паспорте или мануале, ставится отметка о рекомендуемом давлении в шинах переднего и заднего колеса.
• Если подойти сзади к мотоциклу, на плече маятника должна стоять отметка о рекомендации по давлению колес. Таблица давления в шинах мотоциклов приведена ниже:


  по англ./японски – переднее колесо	120 / 60 R17	2.0
  по англ./японски – заднее колесо	180 / 55 R17	2.9

• Произвести самостоятельно оценку качества езды при разном давлении и определить лучший показатель.

Давление в шинах мотоцикла Минск может не совпадать с давлением в спортивных или кроссовых байках. Например, средний показатель для мотоциклов весом до 150 кг (без пилота), должен составлять: 2-2,2 Атм в переднем колесе, 2,4-2,6 в заднем.

Если вы нагрузите ваш рабочий мотоцикл, будете двигаться с пассажиром – тогда давление может быть повышено до 2,6-2,9 Атм. В среднем, поправка на пассажира должна быть около 0,2 Атм. И наоборот, давление в шинах кроссового мотоцикла должно понижаться при выезде на трассу перед активной ездой.

Правильно установленное давление не только уменьшит расход топлива, продлит их срок эксплуатации, но и резко повысит управляемость мотоциклом на больших скоростях, при поворотах или обгонах.

Видео: Возможности «муравья»

В Советском Союзе самыми известными и признанными стали грузовые мотороллеры Муравей и Вятка. И хоть на карте мира Страны Советов давно уже нет, эти трехколесные «грузовички» до сих пор можно встретить на дорогах в российских деревнях. Более того, в наши дни существуют компании, которые покупают подержанные б/у мотороллеры этих марок и реанимируют их.

Тюнинг мотороллеров Муравей

в этих фирмах, как правило, заключается в установке современных, более надежных и экономичных моторов и в придании «оживленному» транспортному средству товарного вида: отладке механизмов, замене электрики и покраске кузова. Цена такого тюнинга вместе с мотороллером составляет, примерно, $1.650, что, в принципе, приемлемо для многих покупателей, заинтересованных именно в такой технике.

Так грузовой мотороллер Муравей

производства СССР теперь можно купить с новым двигателем, электронным зажиганием CDI, светом и поворотниками по новой схеме. Современный, с принудительным воздушным охлаждением четырехтактный бензиновый двигатель, с рабочим объемом почти 150 кубических сантиметров (149.6 см³) и мощностью более 10 лошадиных сил (10.4 л.с.), заводится ручным или электрическим стартером.

Что собой представляет модель

Мотоцикл Муравей отличается надежным металлическим трайком, сделанным в форме платформы с задним бортом. При этом такой прицеп достаточно большой, так что в него поместится много различных предметов. Транспортное средство широко используется для транспортирования:

• саженцев;
• стройматериалов;
• удобрений;
• пчелиных ульев и т. д.

С другой стороны, мото Муравей достаточно маневренный и неприхотливый. Радиус поворота байка достигает 3,5 м. В гараже транспортное средство занимает не так уж и много места.

В зимнее время года в мопед Муравей следует заливать смесь моторного масла и 76 бензина. Летом он ездит на горючем марки М8В.

По сравнению с колясочными мотоциклами, это байк не только легче, он еще и берет меньше горючего. В то же время, назвать транспортное средство экономичным нельзя. Для работы Муравей 2 требуется около 8 литров смеси, а после износа поршневой системы данный показатель вырастает и до всех 10 л.

Грузовой мотороллер Муравей отличается достаточно простой конструкцией.

В результате, для его ремонта не нужно обладать никакими особыми знаниями и умениями. Кроме того, ремонт можно выполнить практически где угодно, не обязательно ехать в мастерскую. В то же время, ломается такое устройство, как и большее количество постсоветских транспортных средств, достаточно часто.

При этом выглядит транспортное средство весьма скромно. Фото мотороллера Муравей демонстрируют нам стандартный трицикл с небольшой платформой сзади. Никаких особых элементов дизайнеры модели не добавляли – все лишь самое нужное и практичное.

Доступно было несколько различных комплектаций, включая транспортные средства с дополнительным пассажирским сидением, а также мопед с крытым кузовом. На данный момент существует много аналогов мотоцикла Муравей, фото которых сильно напоминают оригинальное транспортное средство. Особенно это касается восточных

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно «уложить на боковую» даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

• двусторонние гаечные ключи (комплект), 4-22 миллиметра;
• отвертки — 3 шт. (большая, средняя, малая);
• молотки, 2 шт. (100 и 300 грамм);
• щипцы комбинированные;
• деревянная палочка;
• кусачки;
• плоскогубцы;
• торцовые ключи (4 шт.);
• бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

1. Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
2. Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью «убитая» техника.

Обслуживание мотороллера

Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:

• ежедневной чистке;
• мойке;
• смазывании;
• смене масла;
• регулировке тормозов и прерывателя;
• смене отработанных покрышек.

Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.

Ремонт

Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.

Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

• текущему;
• среднему;
• капитальному.

Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.

Ремонт двигателя мотороллера муравей

Подробности Создано: 03.02.2014 07:28

Ремонт двигателя мотороллера муравей необходимо начинать с подбора качественного инструмента. Необходимо иметь:

• плоские гаечные ключи;
• несколько крестовых и минусовых отверток;
• пару молотков;
• кусачки;
• плоскогубцы и длинногубцы;
• набор торцевых ключей;
• несколько напильников с разным размером зерна;
• надфили;
• ножовка по металлу;
• несколько листов бумажной шкурки различной зернистости;

Не критично если несколько инструментов из списка могут отсутствовать, это зависит от типа выполняемой работы. Тем не менее, желательно иметь полный набор инструментов имеющийся, к счастью, в каждом гараже. Для некоторых операций требуется специальные инструменты, которые все же можно изготовить своими руками из подручных средств. Комплекта этих инструментов будет достаточно для выполнения планового обслуживания и ремонта двигателя мотороллера муравей.

Некоторые считают, что ремонт можно производить дешевыми наборами ключей в ужасающем состоянии, слизанными отвертками, и другими видами неподходящего инструмента. Иногда ремонт двигателя у них все же получается, но качество работ оставляет желать лучшего, не говоря уж о том, что это просто глупо и опасно. Таким образом, можно вызвать как мелкие неисправности двигателя, например, поврежденные болты крепления, так и фатальные – заклинивание двигателя или прогорание блока цилиндров.

Разбор и ремонт двигателя муравей не составит особого труда при наличии качественных инструментов и расходников. Детали под замену необходимо выбирать как можно качественнее, так как в некоторых операциях требуется точность до сотых миллиметра. Ремонт зависит от проведенной диагностики, изношенности узлов двигателя, и нестандартных режимах работы.

Итак, для начала требуется снять двигатель с рамы и уложить на верстак, не забывая перед этим слить масло. Затем необходимо снять кожухи охлаждения и династартер. Ротор династартера возможно снять только лишь специальным съемником, не пытайтесь пользоваться зубилом и молотком. После этого нужно разогнуть стопорную шайбу, открутить гайку и снять звездочку у главной передачи. Далее переворачиваем двигатель, скручиваем на крышке сцепления все болты, и обстукиваем киянкой крышку по всем сторонам, таким образом снимая ее. Снимаем вал кикстартера из картера, откручиваем гайки на диске сцепления, и снимаем несколько дисков сцепления. Для дальнейшей работы необходимо иметь специальный съемник, который можно изготовить из старого диска сцепления с приваренной к нему ручкой. Съемник надеваем на внутренний барабан, убираем шайбу, держим барабан съемником и выкручиваем гайку. На цапфе коленвала снимаем стопорную шайбу и выкручиваем гайку. Снимаем корзину с звездочкой и цепью, убираем регулировочную шайбу вместе с втулкой наружного барабана. Достаем из вторичного вала шток сцепления, затем нужно перевернуть двигатель, после этого необходимо вытряхнуть шарик и второй шток сцепления. Откручиваем гайки и демонтируем головку блока цилиндров. Вынимаем цилиндр, достаем стопорное кольцо у поршневого пальца и выталкиваем наружу поршневой палец. Затем нужно выкрутить все стяжные болты, перевернуть двигатель и киянкой, равномерно, обстукать двигатель до тех пор пока половинки картера не разойдутся. Держа двигатель на весу, вынимаем коробку и выстукиваем коленчатый вал.

Таким образом мы произвели полную разборку двигателя мотороллера муравей. Не забывайте диагностировать все узлы при разборке, такие например как: цепь, зеркало цилиндра, качество прокладок, все шестерни, подшипники. Необходимо проверить, чтобы в узлах двигателя не было грязи, задиров, металлической стружки, и слишком большого люфта.

• Назад
• Вперёд

Корпус

Создание корпуса является одним из сложных этапов. Подходящими материалами для этого является стеклопластик или стекловолокно. Можно применять и листовой металл, но искусственный обвес будет весить меньше.

Сначала из кусков пенопласта вырезается «болванка» корпуса, для чего потребуется разработать предварительный чертеж. На подготовленную форму наносится стекловолокно. Слоев будет несколько, поэтому между ними устанавливаются металлические крепления для последующей фиксации нового обвеса к раме. Чтобы каждый слой качественно скреплялся между собой, их промазывают дополнительно эпоксидной смолой. Корпус нужно качественно просушить, а затем прогрунтовать и покрасить.

После установки всех компонентов и подключения систем, нужно проверить работоспособность и обкатать транспортное средство, постепенно повышая нагрузку.

Мотороллер Муравей сегодня, к сожалению, уже снят с выпуска и продаж производителем. Однако приобрести подержанную модель все же представляется возможным.

Такие мотороллеры уже успели завоевать массу поклонников благодаря своим характеристикам. Больше грузоподъемности в сравнении с мотоциклами, доступная стоимость, удобство эксплуатации — все это делает модель приоритетной среди другой мототехники.

Описание устройства

Муравей намного легче обычных мотоциклов, поэтому каждый мечтал приобрести его. Примерный вес составлял всего 240 кг, а это мало, если учитывать, что он мог перевозить грузы в несколько раз тяжелее себя самого. Собственно, именно из-за этого он и получил название Муравей.

Еще одним преимуществом мотороллера было и есть то, что купить его можно за небольшую сумму денег. Так, купить мотороллер Муравей можно всего за 30000-50000 рублей.

Двигатель

Двигатель Муравей имеет одноцилиндровый. При этом он является достаточно прожорливым, поэтому назвать мотороллер экономичной техникой язык не поворачивается. Ведь даже новый двигатель Муравей затрачивает на сотню около 8 литров 80-го бензина, а что уже говорить о подержанной технике? Ведь если поршневая или редуктор немного износились, то затраты увеличиваются до 10 литров на сотню. В таком случае можно заменить поврежденные запчасти, но ведь купить их не просто, так как они редко встречаются в продаже.

Двигатель мотороллера Муравей

Можно купить уже собранный двигатель Муравья, вот только стоит такая роскошь дороговато.

Подвеска

Вообще, мотороллер Муравей — очень прочная техника. Особенно хорошо выполнена передняя рычажная подвеска. Она может прослужить не один десяток лет. Многие пользователи мотороллера даже утверждают, что она выполнена лучше, нежели современные варианты телескопических вилок.

Сейчас большинство любителей мотороллера Муравей вместо передних амортизаторов устанавливают задние от скутера, ведь первые в настоящее время — дефицит.

Задняя подвеска является независимой. Редуктор приводит в движение заднее колесо. Этому способствует роликовая цепь, проходящая через него. При этом сам редуктор выполнен совсем неплохо. Располагается в самом центре заднего моста, благодаря чему он легко извлекается, если это нужно.

Фотоотчет: Разборка двигателя мотороллера «Муравей»

Попалось мне тут недавно на ремонт чудо советской техники под названием: «мотороллер муравей». Двигатель этого «муравья» не подавал признаков жизни. Поэтому, я не стал даже заморачиватся с его диагностикой, и сразу приступил к капремонту, который я начал с его полной разборки. Тем более что его хозяин попросил все сделать на высшем уровне, а высший уровень в ремонте подразумевает полный разбор двигателя с последующей дефектовкой всех узлов и механизмов (в моем понимании конечно).

Вот такой, ничего себе экземпляр у нас сегодня будет в меню, «отколхожен» он в меру, что само собой радует.

Снимаем двигатель и укладываем его на какой нибудь стол, не забыв предварительно слить с него масло.

Снимаем кожухи охлаждения и династартер, как это делается, подробно написано в статье: Ремонт династартера мотороллера «Муравей»

Разгибаем стопорную шайбу, откручиваем гайку, и снимаем звездочку главной передачи.

Переворачиваем двигатель, выкручиваем болты на крышке сцепления, обстукиваем крышку киянкой со всех сторон, и снимаем ее с двигателя.

Вынимаем из картера вал механизма кикстартера.

Моторная цепь оказалась сильно растянутой и подлежит замене.

Откручиваем фасонные гайки на нажимном диске сцепления.

Снимаем несколько дисков сцепления, одеваем на внутренний барабан съемник, разгибаем стопорную шайбу, держим съемником барабан и откручиваем гайку (резьба правая). Такой съемник легко изготовить самому — для этого достаточно взять старый диск сцепления и «приварить» к нему небольшую шину, в общем по фото все поймете.

Разгибаем стопорную шайбу на цапфе коленчатого вала и откручиваем гайку (резьба правая), на этом двигателе гайка оказалась не зажатой и легко открутилась пальцами.

Снимаем корзину вместе с цепью и звездочкой, затем снимаем регулировочную шайбу и втулку наружного барабана корзины сцепления.

Вынимаем из вторичного вала первый шток сцепления, затем переворачиваем двигатель и вытряхиваем шарик и второй шток сцепления.

Откручиваем четыре гайки и снимаем головку блока цилиндров.

Обратите внимание какие сильные задиры на зеркале цилиндра, это произошло из-за езды на чистом бензине. Цилиндр надо отдавать в расточку, без этого никак. Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу

Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу.

Втулка верхней головки шатуна была подвергнута «колхозному тюнингу», но для нас — это не проблема, поставим новую. Все подробности по замене втулки вы найдете в статье: Замена втулки шатуна мотоцикла «Иж-планета», «Юпитер», «Муравей»

Откручиваем стяжные болты картера (отмечены стрелками). Если у вас возникли сложности с откручиванием болтов — попробуйте открутить их с помощью ударной отвертки, в таких случаях она очень выручает.

Переворачиваем двигатель, берем киянку и равномерно со всех обстукиваем двигатель пока половинки картера полностью не разойдутся.

Вынимаем коробку, держим двигатель на весу и киянкой выбиваем коленчатый вал.

А теперь полюбуйтесь какая в этом двигателе грязь, которая сожрала все кромки сальников и подшипники, куда ему было заводится с такими дырявыми сальниками. На внутренней поверхности кривошипной камеры даже виден задир (отмечен стрелкой), наверное птица при взлете попала в двигатель.

Еще один важный момент: Люди малознакомые с техникой, ремонтируя по чем зря свои «муравьи», постоянно делают одну и туже ошибку: закрывают прокладкой или замазывают герметиком масляный канал по которому смазка попадает к правому коренному подшипнику коленчатого вала и сальнику, что в итоге приводит к разрушению этих деталей.

Пример, где канал был перекрыт прокладкой:

Пример, где канал был перекрыт герметиком:

А теперь результаты:

Изношенный сальник.

Разрушенные ролики коренного подшипника.

Все эти неисправности, являются следствием неквалифицированного ремонта, так что при обратной сборке двигателя, уделите повышенное внимание этому моменту, обратная сборка двигателя, подробно описана в статье: Ремонт двигателя мотороллера «Муравей»

Несколько слов о прицепе

Изготовление трайка можно провести и своими руками. О вместительности кузова говорят фото мотороллера Муравей. Стандартный прицеп состоит из:

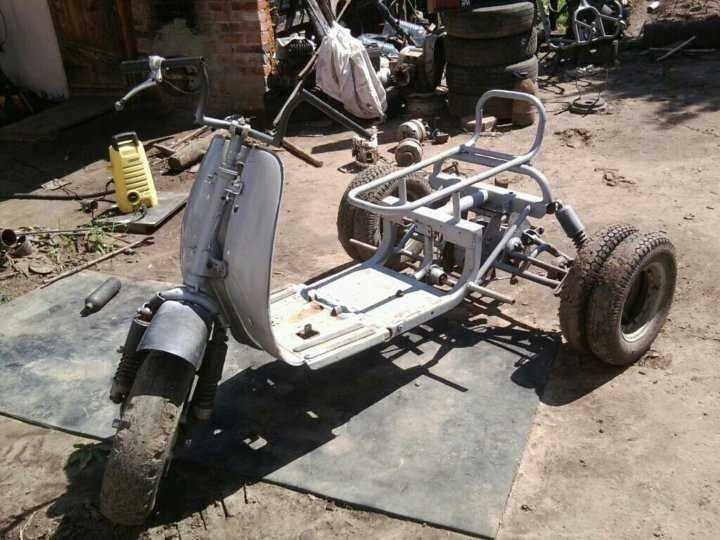

• колясочной рамы;
• Г-образного стального кронштейна;
• двух хомутов;
• трубчатых подкосов.

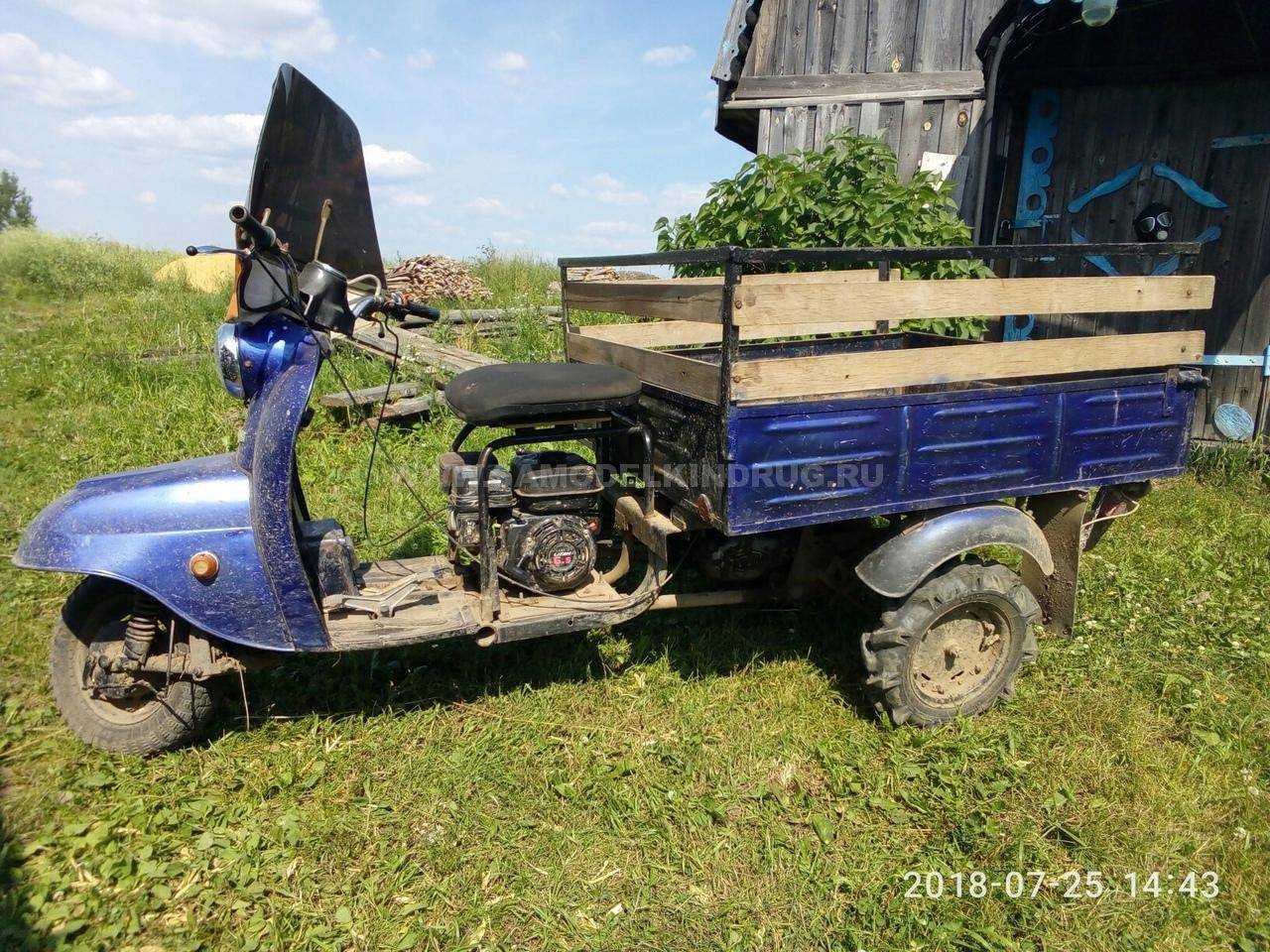

Во время работы над трайком очень важно сделать так, чтобы оболочка прицепа не соприкасалась с кронштейном. Для повышения жесткости кузова можно приварить стальную косынку

Кроме того, важно сделать самодельный трайк с открывающимся и снимающимся задним бортом. Бока и днище обшиваются досками. Дополнительно прицеп оснащают свето-техникой (габариты, стоп-сигнал, поворотники).
