Не работает блок индикации ваз 2114

Диагностика при помощи сканера

Метод подразумевает подключение внешнего компьютера с установленной программой. Здесь открывается больше возможностей для диагностики авто. При этом коды ошибок ВАЗ 2110 и ВАЗ 2112 состоят из 5 символов.

Р – отказ или нарушение в работе силовой установки, трансмиссии;
В – кузовные системы повреждены;
С – обнаружена проблема в ходовой части автомобиля;
U – нарушение сопряжения разных модулей.

0 – общее значение;
1/2 – код производителя;
3 – резерв.

1-2 – нарушение в устройствах подачи топливовоздушной смеси;
3 – нарушение в работе узлов зажигания;
4 – устройство контроля выбросов в атмосферу;
5 – нарушение в работе измерителей оборотов ДВС или скорости;
6 – сбои в электронике;
7-8 – неисправности модуля коробки передач;
9-0 – резервная часть.

Последние две цифры выдают порядковый номер поломки и ее место расположения.

Схема подключения БСК ВАЗ 2114

Работа с поломками по электрической части невозможна без наличия подробной схемы подключения. На фото ниже представлена обширная схема со всеми обозначениями.
Работа системы отображения неполадок на 2114 завязана на концевике двери. Проверку неисправности, возникающей по этой причине, можно провести самостоятельно. Проведите отключение концевика двери, после чего поверните ключ на зажигание. Если после этого система «не видит» дверь, то неисправность кроется именно здесь. В ситуации, когда подобным путем выявить причину проблему не получается, то следует прибегнуть к услугам автомобильного электрика.
Схема подключения включает наличие предохранителя и стандартной вазовской массы. Проверку целостности предохранителя и наличия массы стоит производить в первую очередь. При внимательном отношении к системам машины и ее техническому состоянию работоспособность БСК не критична. Понятно, что ее работа упрощает выявление неполадок, но проблема не является серьезной и требующей оперативного ремонта.

Частные ситуации

Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Электрическая схема автомобиля ВАЗ 2114

Отечественный автомобиль ВАЗ 2114 (Самара-2) построен на платформе ВАЗ 21093 и представляет собой ее улучшенную версию. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Все схемы взяты из открытых источников и предназначены для помощи в самостоятельном ремонте электрооборудования данного авто. Увеличение картинок — по клику. Блок предохранителей ВАЗ 2114 находится в салоне под приборной панелью. При проверке схемы электрической части автомобиля ВАЗ-2114 нельзя проверять исправность цепей на «искру» — это может привести к перегоранию токоведущих дорожек монтажного блока.

НАСТРОЙКА И НЕИСПРАВНОСТИ

Если не работает бортовой компьютер ВАЗ 2114, нужно проверить:

Правильность и надежность соединения проводов и штекеров;
Целостность предохранителя F3, отвечающего за работу БК (на самом устройстве предохранитель не всегда есть, но в любом случае нужно смотреть инструкцию);
Правильность настроек согласно прилагаемой к БК инструкции.

Иногда требуется сделать обнуление всех данных (расход топлива, время в пути и т. п). Как правило, в инструкции есть на этот счет указания (обычно кнопка reset). Но если нет инструкции или в ней ничего об этом не сказано, то можно сброс показателей сделать так:

Вынуть БК и снять разъем на некоторое время;
Отсоединить на определенное время клеммы аккумулятора.

Показания должны обнулиться.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

На автомобилях в вариантном исполнении может быть установлена комбинация приборов с бортовой системой контроля. Она включает в себя: спидометр со счетчиками суточного и общего пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, 13 контрольных ламп и блок бортовой системы контроля (БСК).

Рис. 9.11. Электрическая схема соединений комбинации приборов с бортовой системой контроля выпуска до 1996 г. (вид сзади): 1 – реле-прерыватель контрольной лампы стояночного тормоза; 2 – тахометр со стабилизатором напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры; 5 – блок управления БСК; 6 – указатель уровня топлива; 7 – резистор 50 Ом, 5 Вт; 8 – контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа габаритного света; 11 – резервная контрольная лампа; 12 – контрольная лампа незастегнутых ремней безопасности; 13 – контрольная лампа левых указателей поворота; 14 – резистор 470 Ом, 0,25 Вт; 15 – электронный вольтметр; 16 – контрольная лампа правых указателей поворота; 17 – контрольная лампа аварийного давления масла; 18 – контрольная лампа резерва топлива; 19 – контрольная лампа воздушной заслонки карбюратора; 20 – контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 – контрольная лампа стояночного тормоза

В комбинации приборов имеется две контрольные лампы «CHECK ENGINE». У этих ламп разное подключение к источнику питания. У лампы 20 (см. рис. 9.11) один вывод соединен с «+» питания и она используется в системе впрыска топлива. У лампы 8 один вывод соединен с массой и она используется в системах снижения токсичности.

Блок БСК состоит из электронной схемы управления и 8 светодиодных индикаторов: уровня масла, уровня омывающей жидкости, износа тормозных накладок передних тормозов, уровня тормозной жидкости, исправности ламп габаритного света, «STOP» и «TEST». После включения зажигания высвечиваются все индикаторы БСК и через 5 сек гаснут. Если в какой-либо из контролируемых БСК цепей имеется неисправность, то светится соответствующий светодиод.

Комбинация приборов прикреплена к щиту передка автомобиля двумя гайками. Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов показана на рис. 9.11. Выводы блока БСК соединены со штекерами девятиклеммовой колодки, один вывод — с «+» стабилизатора напряжения (расположенным в тахометре) и второй вывод — с контрольной лампой аварийного давления масла. Адреса выводных штекеров комбинации приборов даны в табл. 9.3.

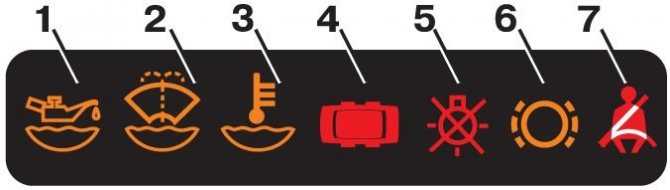

Описание функций блока индикации ВАЗ 2114

Низкий уровень масла в картере;
Низкий уровень жидкости омывателя лобового стекла;
Низкий уровень охлаждающей жидкости;
Индикатор не закрытой двери;
Индикатор перегоревшей лампы;
Индикатор износа тормозных колодок;
Индикатор не пристегнутого ремня безопасности;

Индикатор открытой двери

Данная функция подает сигнал при открытии одной из дверей, плюс данной функции в том, что звуковой сигнал всегда будет напоминать об открытой двери, что сводит возможность начала движения с открытой дверью к нулю. Функция работает благодаря концевым выключателем в проемах дверей, которые замыкают контакт при открытии двери.

Низкий уровень масла

В масляном поддоне ВАЗ 2114 установлен специальный датчик, который измеряет уровень масла. Если масло достигает минимальной отметки, датчик срабатывает и на блоке индикации загорается контрольная лампа, низкого уровня масла. Данная функция полезна что, можно вовремя заметить падения уровня масла, которое может возникнуть вследствие пробоя поддона и быстро среагировать, заглушив мотор, тем самым предотвратив поломку ДВС.

Низкий уровень антифриза

В расширительном бачке установлен специальный датчик, работающий на изменение уровня жидкости в системе охлаждения. Если уровень антифриза упадет до минимальной отметки, что возможно при обрыве патрубка или протекании помпы, то сигнальная лампа зажжется на блоке индикации и проинформирует водителя о проблеме.

Низкий уровень омывателя

В бачке омывателя ветрового стекла, установлен такой же датчик как в бачке антифриза, принцип его работы точно такой же. Если жидкости в бачке станет очень мало, лампа на блоке индикации проинформирует водителя об этом.

Износ тормозных колодок

В некоторых моделях ВАЗ таких как 2110 и 2114 устанавливался специальный датчик в тормозных колодках, который при износе колодок посылал сигнал на блок индикации и на нем загоралась контрольная лампа, износа колодок. Но чтобы этот датчик правильно работал необходимо наличие специальных колодок, в которые встроена чувствительная часть датчика.

Индикация не пристёгнутого ремня безопасности

Данная функция работает в виде индикации и звукового сигнала при не пристегнутом ремне безопасности водителя. Датчик, встроенный в замок ремня замыкается, когда в него вставлена фиксирующая часть ремня (петля). Если этого не происходит, датчик остается разомкнутым, тем самым зажигает лампу на блоке индикации.

Перегорание лампы

Индикация перегоревшей лампы работает, когда в одном из световых приборов перегорает лампа. Принцип работы основан на измерении нагрузки по системе, если лампа перегорает, то ток в этой цепи становится равным нулю. Блок индикации понимает это и зажигает лампы, информируя о том, что необходимо проверить световые приборы.

Ключ в замке зажигания

Данная функция работает при возникновении звукового сигнала, когда ключ оставлен в замке зажигания и открыта дверь. Еще одним условием работы данного информационного звука является, то, что зажигания должно быть обязательно выключено.

Все неисправности замка зажигания ВАЗ-2110

Замок зажигания – очень важная деталь, совмещающая в себе множество функций. Его неисправности на «десятке» также разнообразны и требуют четкого описания.

Замок зажигания на любом автомобиле выполняет как минимум три функции: коммутацию электрических цепей, доступ к запуску двигателя при помощи ключа и блокировку рулевого вала в противоугонных целях. На «десятке» к этому списку добавляются еще защита от повторного включения стартера, сигнал индикации забытого ключа и подсветка личинки.

Рассмотрим по пунктам, как все это работает и… ломается!

Не работает контактная группа замка зажигания

Контактная группа – это конструкция, замыкающая различные электрические контакты, в зависимости от положения ключа в замке. Она находится в задней части корпуса замка и способна преподносить неожиданные сюрпризы. При неисправностях контактной группы, в автомобиле возникают странные на первый взгляд проблемы с электрикой – например, может отказать свет фар, или перестать работать отопитель. Неисправность контактной группы может привести и к невозможности запуска двигателя. Подробно – в статье признаки неисправности контактной группы замка зажигания.

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Иногда случается и так, что при полной исправности автомобиля бортовой компьютер напрочь отказывается работать. Как же поступить в таком случае? Конечно же, можно попытаться устранить проблему самостоятельно. Но все-таки гораздо лучше, если этим займется настоящий специалист. Именно он сможет достоверно определить причину неисправности прибора.

Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предупредить проблему, нежели потом ее решать. Поэтому каждый автомобиль следует содержать в нормальном состоянии, вовремя проходить технический осмотр и менять запчасти, вышедшие из строя. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Только в таком случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнут нештатные ситуации, связанные с неправильной эксплуатацией автомобиля.

Исправность вашего автомобиля – гарантия безопасности как водителя, так и пассажиров.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Пять дней назад доделал то, что делал уже месяц… Меня парило, что экран БК светится зелёным, когда надписи светились красным. Не порядок! Искал как делать, нет инфы, только редкостные извращенцы такое делают. Но как то раз нашел статью, в которой было всё предельно ясно рассказано! В голове прозвучал вопрос: «Пересвет на плате! Почему я не додумался?!» Стал разбирать БК, разобрал. Для начала перепаял 3мм матовые светодиоды на smd.

Особенности

Автомобили ВАЗ 2114 имеют множество новшеств по сравнению с 2109, в частности, это касается электропроводки.

Будь то инжектор или карбюратора, схема электропроводки в ВАЗ 2114 находится в:

салоне транспортного средства;
в моторном отсеке;
сзади кузова авто.

Следует отметить, что карбюраторные ВАЗ 2114 выпускались только с 1997 по 2000 годы, тогда они оснащались карбюраторами от ВАЗ 2108.

Но новые двигатели имеют более мощную систему зажигания, соответственно, схема управления электрооборудованием также характеризуется определенными особенностями, к примеру:

Появился новый жгут для подключения к клемме модуля зажигания. Этот компонент через высоковольтные провода (ВВ) подает сигналы на свечи.
Был добавлен еще один жгут, обеспечивающий монтаж коммутатора.
Появилась дополнительная проводка, предназначенная для подключения клапана адсорбера к контроллеру системы впрыска.

Схема проводки и оборудования 2114 Многие автовладельцы ВАЗ 2114 по ошибке полагают, что благодаря модулю зажигания можно не использовать катушку. По факту же это устройство оснащено двумя катушками и двумя коммутаторами. Одна из катушек передает сигнал на первый и четвертый цилиндры, а вторая — на второй и третий.

Система оборудования автомобилей ВАЗ 2114 с двигателем инжектор претерпела определенные новшества не только из-за добавления нового электрооборудования, но и в результате модернизации авто в целом:

есть возможность монтажа устройства подогрева боковых зеркал;
можно осуществить подключение системы обогрева передних сидений;
автовладельцы ВАЗ 2114 могут установить ПТФ и т.д.

Восстановление БСК (Боротовая система контроля)

Значит, когда была куплена машина, то БСК не работал, ну и в принципе он не особо как бы нужен был, но я ведь человек такой, что, я хочу чтобы эта деталь работала. И только сейчас я добрался до неё, решил покапаться на форумах. Первым делом я снял заглушку для БК (Бортового компьютера) и увидел, что фишка подцеплена к БСК. Начал смотреть и читать дальше, и понял что у некоторых людей нету с завода релюшки для БСК, пошел открыл капот, открыл монтажный блок и увидел что у меня релюшки нету тоже, от неё только ножки остались там.

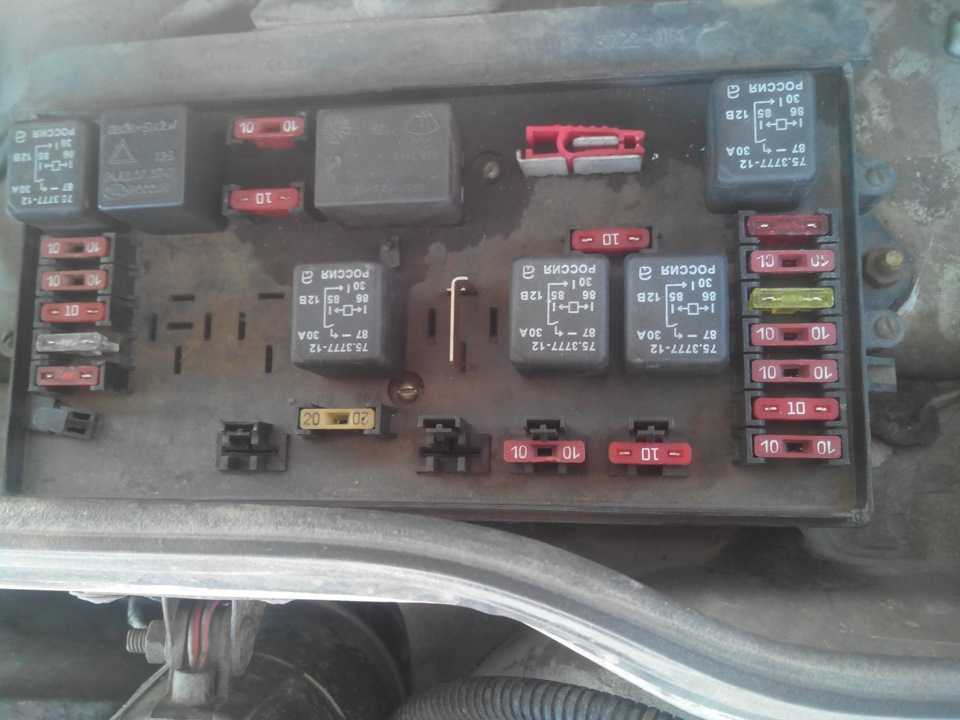

Поехал купил релюху за 115р, поставил, думал сейчас заработает, ан нет, как не работало так и осталось. Зашел расстроенный домой и начал читать форум, нашел на форуме распиновку фишки для БСК.

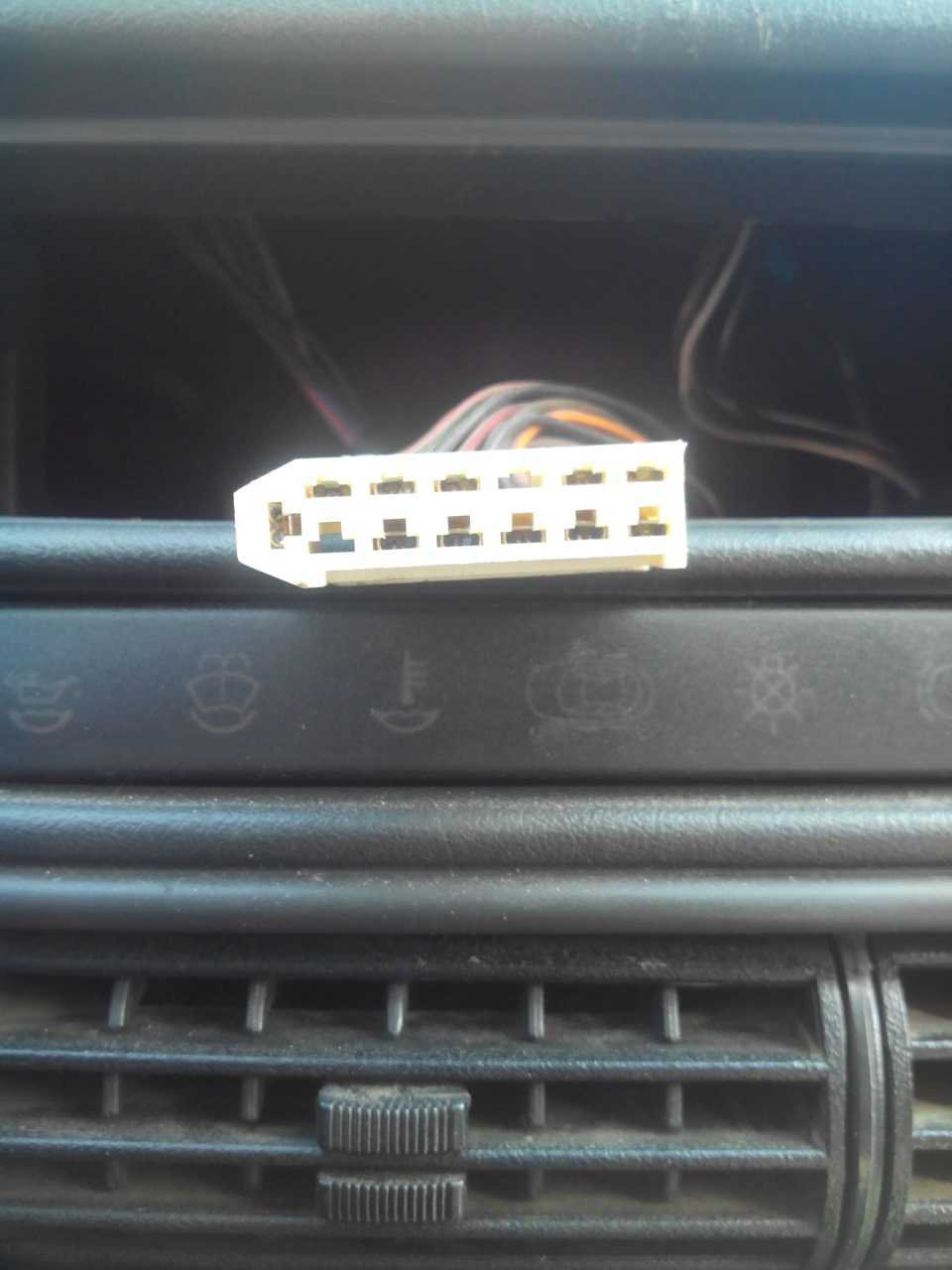

Распиновка под фоткой

Распиновка если вот так смотреть как на фото (Может быть, кому-нибудь пригодиться):

2 3 4 5 6 7 1 8 9 10 11 12 13

1 — (зажигание) _ + 12 _ постоянно 2 — уровень масла — масса 3 — охлаждающая жидкость — масса 4 — стеклоомыватель — масса 5 — НЕТ 6 — тормозные колодки — масса (НЕ ИСПОЛЬЗУЕТСЯ) 7 — дверь водителя — масса 8 — НЕТ 9 — общий — масса 10 — реле контроля ламп + 12 11 — от замка зажигания ключ в замке + 12 12 — плафон освещения — масса 13 — двери пассажиров — масса

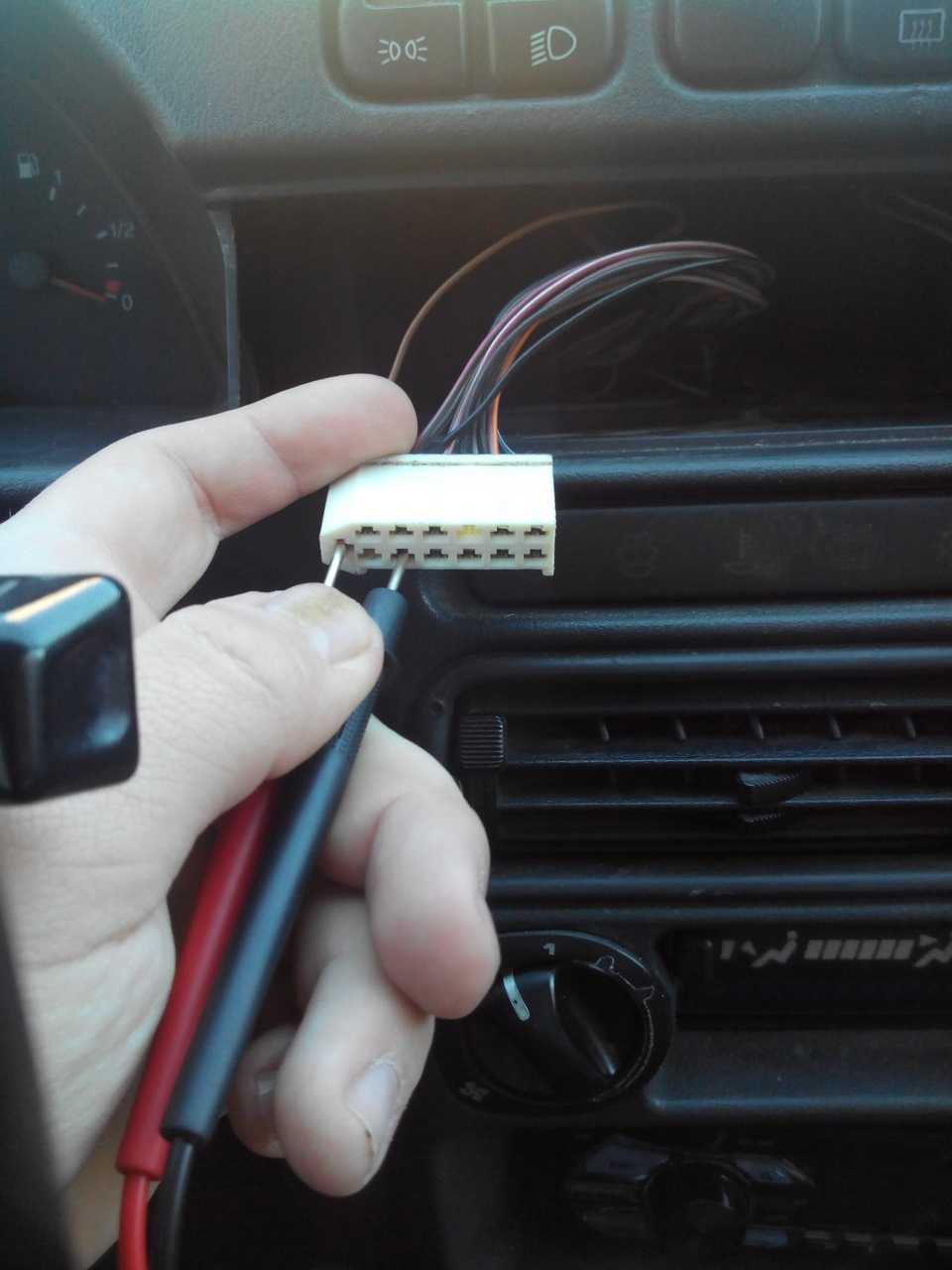

Думаю что сейчас пойду проверю, но вспомнил что где то потерял свой мультиметр, оказалось что он у брата был :), хватаю его и быстрей давай смотреть напругу на фишке, оказывается напруга на фишке была, но не везде, и как писал человек, что с замка зажигания +12 не приходит.

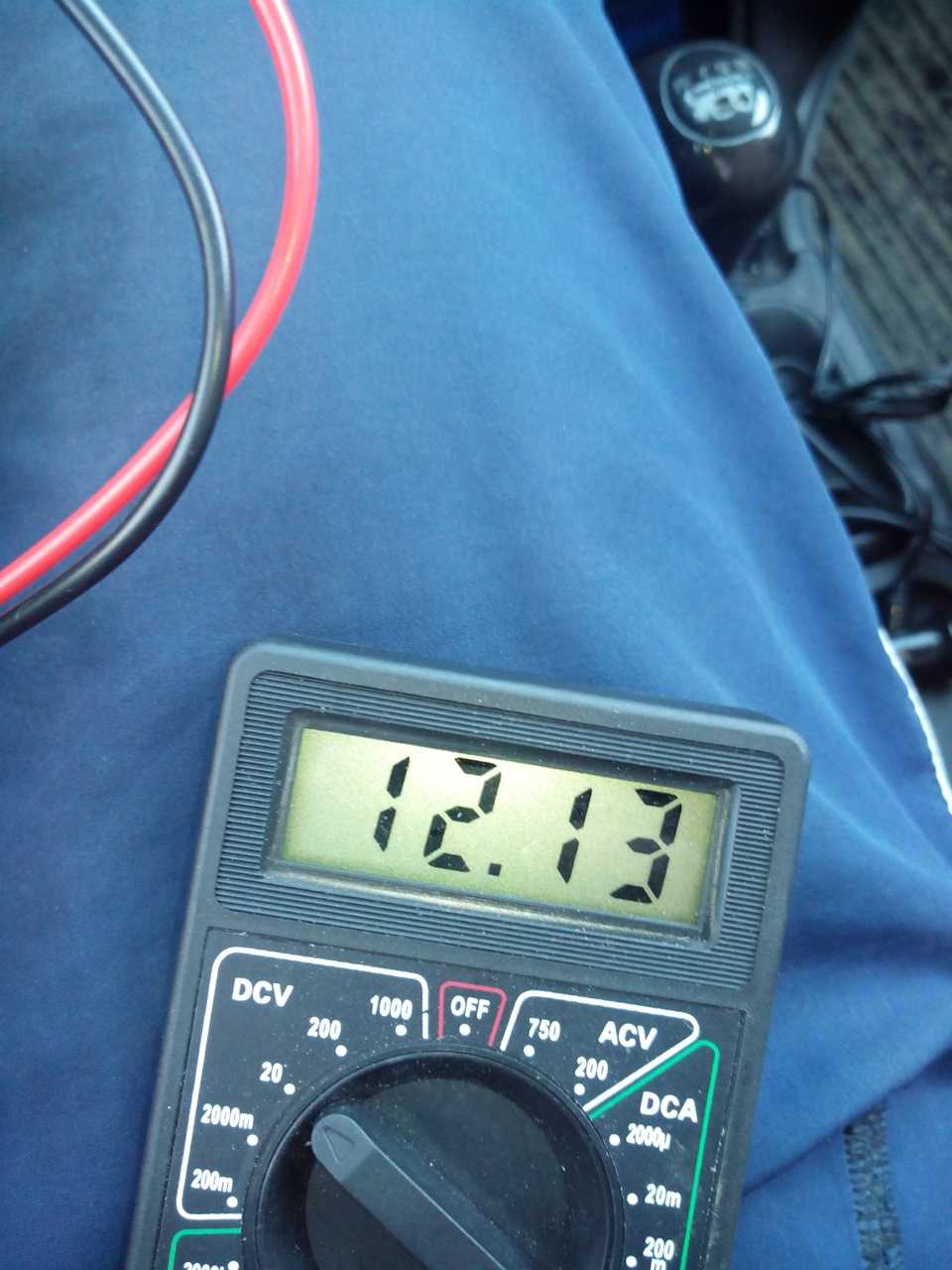

Зажигание и масса, тут всё окей.

Так и оказалось, я не долго думая, беру проводок, зачищаю, и соединяю провода (Номер 1 и 11) То есть Зажигание + 12 и От замка зажигания.

И чтобы работали концевики, желательно соеденить также перемычкой провода 13 и 7.

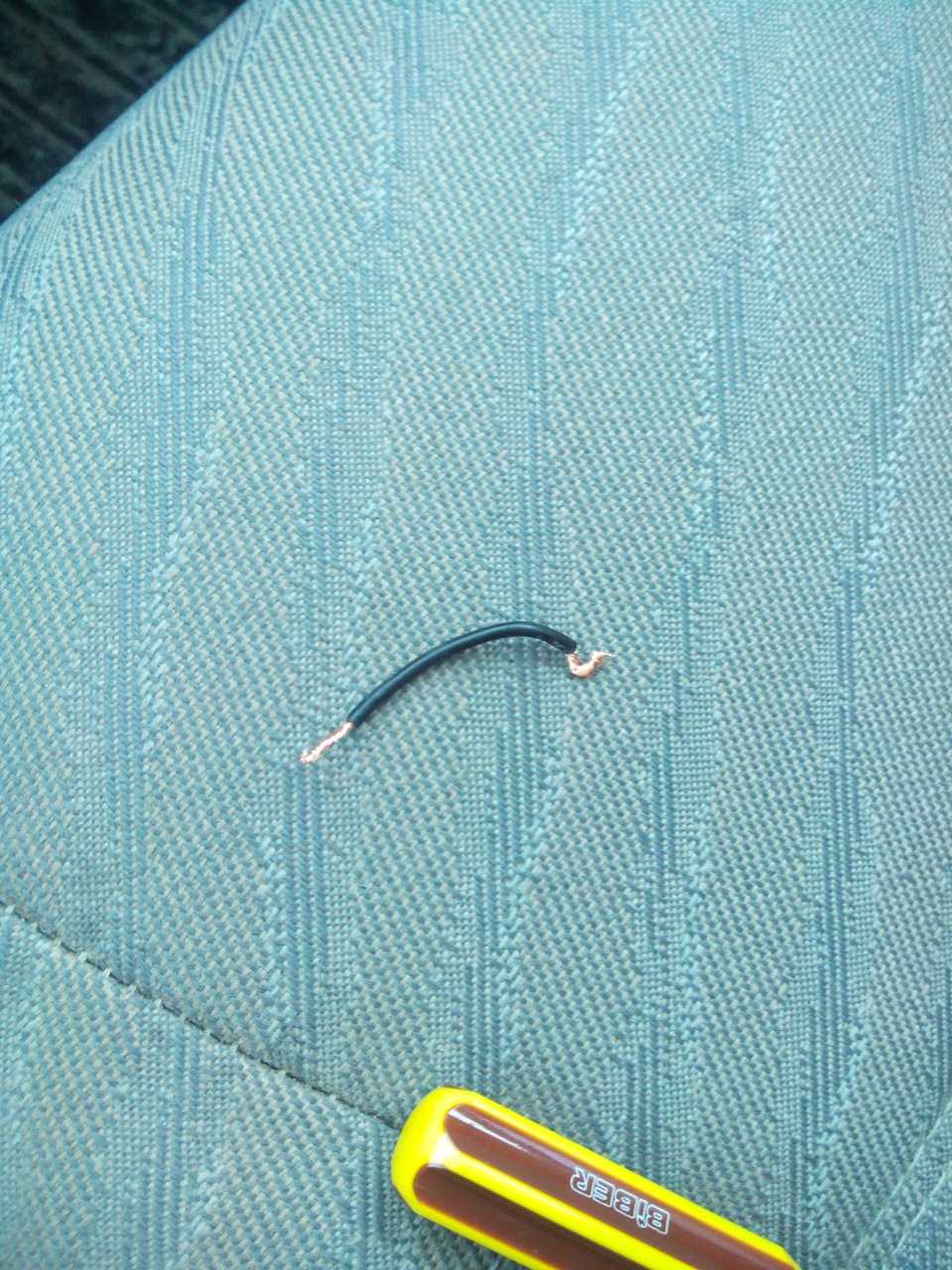

Проводок для соединения: Зажигания и +12.

Результат соединения проводком.

В итоге что имеем: Теперь БСК работает полностью отлично.

Ну и видосик работы.

Текст видео

Адаптер для диагностики ELM327 V1.5 ► https://ali.pub/2e82kw (эта версия наиболее полная, в отличие от V2.1 и подходит к намного большему количеству автомобилей с разными ЭБУ)ELM327 — адаптер для диагностика своими руками ►https://ali.pub/3v6rfh

БИ БСК ВАЗ (Блок индикации бортовой системы контроля ВАЗ)Панель индикации ваз 2114 2113 2115 и блок индикации бортовой системы контроля ваз 2110 часто выходят из строя из-за поломки Микровыключателя. Замена замка зажигания ВАЗ только из-за одного выключателя нецелесобразна.

►Восстановление аккумулятора 12 летней давности. РЕАНИМАЦИЯ . Переполюсовка и Вторая жизнь аккумулятора https://www.youtube.com/watch?v=20e8PIrJkeA

В данном видео я покажу свой вариант решения проблемы с БСК ВАЗ, Доработка БСК ВАЗ (режим реального времени) и Распиновка БИ БСК.Переделка БСК очень проста и элементарна!

Штатная БСК производит опрос всех датчиков ТОЛЬКО при включении зажигания. Это означает, что если упал уровень охлаждающей жидкости (лопнул бачок Охлаждающей Жидкости или потёк патрубок из-под хомута), то водитель об этом не узнает пока в следующий раз не включит зажигание, или не увидит стремительно растущую температуру Антифриза(Тосола/воды)Ну а индикатор «износ тормозных колодок», он же -датчик износа колодок ваз 2114 мониторит в режиме реального времени, то есть, постоянно, при включенном зажигании.

Конечно, остается большой загадкой, почему работники АвтоВаза не догадались реализовать режим Он Лайн для уровня ОЖ. Ведь, датчик тормозных колодок присутствует на небольшом количестве автомобилей Лада Самара, а вот датчик уровня воды(Охлаждающей жидкости) имеется на ВСЕХ авто.

Самая распространенная проблема, почему бск ваз 2114 не работает — это микровыключатель в замке зажигания. Но прежде,чем подавать Плюс принудительно(например от клавиши/кнопки габаритных огней) , необходимо убедиться в исправности предохранителя F16.

Блок индикации бортовой системы контроля БИ БСК 2114 предназначен для установки в автомобили семейства САМАРА и САМАРА-2 (2108-21099 и 2113-2115) для индикации неисправностей систем автомобиля. Блок устанавливается в штатное место на панели приборов и подключается соответствующим разъемом к Бортовой Электросети автомобиля(с)https://schetmash.com

БИ БСК располагается под Штатным БК (Бортовой Компьютер), а при его отсутствии — под заглушкой БК 2114

БИБСК Ваз имеет выходы к сигналам с датчиков:

-Реле контроля исправности ламп(нужна доработка если используются Диоды в Габаритах)-Датчик концевики дверей-Датчик уровня масла-Датчик уровня охлаждающей жидкости-Датчик уровня омывающей жидкости-Датчик ремня безопасности(датчик непристегнутого ремня)-Датчик тормоза(датчик износа колодок)-Датчик открывания двери водителя(концевик)

БСК ВАЗ 2113 2114 2115. БИ БСК не работает. Доработка + online________________________

Проверка индикации

Существует 5 режимов индикации:

выключен – когда ключ отсутствует в замке зажигания;
режим ожидания — бск ваз 2114 переходит в него когда ключ в замок зажигания вставлен,но остается в позиции «Выключено», если открыть дверь, будет выдаваться ошибка о забытом ключе. Необходимо закрыть дверь или вынуть ключ для остановки звукового сигнала;
тест – включается, когда ключ в замке зажигания поворачивают в позицию «Зажигание». Звуковой сигнал и включение всех лампочек системы сигнализируют о исправности прибора. После производится тестирование всех систем, датчики при этом находятся в выключенном состоянии;
предварительный тест — после окончания тестирования блок индикации ваз 2114, если присутствуют неисправности, то диод отвечающий за определенный параметр начинает мигать в течении 8 секунд, после чего равномерно горит, пока ключ не будет возвращен в позицию «Выключено». Мигание индикатора сопровождается ритмичным звуковым сигналом;
тест при работающем двигателе – данный режим для бск 2114 является завершающей стадией контроля. Контроль параметров датчиков переходит в спящий режим. Он осуществляет лишь периодический дополнительный контроль работоспособности автомобиля. Все неисправности, возникшие в этом режиме, запоминаются до конца поездки и лампочки горят ровным светом.

В случае возникновения неполадок в движении, оповещение осуществляется по алгоритму предварительного теста с 8с. миганием.

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113.2115 Значения показаний маршрутного компьютера Как обнулить.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Штатный бортовой компьютер ваз 2113 2114 2115. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. компьютер на ваз 2114 штатный бортовой компьютер ваз 2115 не работает. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Зачем нужен бортовой компьютер?

В прошлых статьях мы уже говорили, что такое бортовой компьютер, для чего он нужен и каких видов они бывают. Но позволю себе повториться, чтобы вы чётко осознавали все плюсы наличия бортового компьютера, а минусы – пожалуй, их нет, разве что трата денег на покупку и всё.

Возьмем, к примеру, бортовой компьютер ШТАТ 115×24. Имея данную модель в своём наличии, вы можете:

выставить температуру запуска вентилятора радиатора; данная функция очень полезна, например, в зимний период времени, когда вы можете контролировать температуру охлаждающей жидкости, тем самым следить за температурой радиатора печки.
очень полезна функция сушки и прогрева свечей перед запуском двигателя.
функция сброса настроек и корректировок ЭБУ нужна для перехода на бензин с более высоким или низким октановым числом (с 92 на 95 и наоборот), так же данная функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
возможность чтения ошибок позволяет следить за состоянием автомобиля, вовремя менять нерабочие датчики, элементы.

Описание функций блока индикации ВАЗ 2114

Низкий уровень масла в картере;
Низкий уровень жидкости омывателя лобового стекла;
Низкий уровень охлаждающей жидкости;
Индикатор не закрытой двери;
Индикатор перегоревшей лампы;
Индикатор износа тормозных колодок;
Индикатор не пристегнутого ремня безопасности;

Индикатор открытой двери

Низкий уровень масла

Низкий уровень антифриза

Низкий уровень омывателя

Износ тормозных колодок

Индикация не пристёгнутого ремня безопасности

Перегорание лампы

Ключ в замке зажигания

Диагностика и устранение проблем

Если не работает панель приборов ВАЗ 2110, то для устранения проблем необходимо:

провести проверку ламп и заменить вышедшие из строя элементы;
проверить целостность проводки при помощи мультиметра или контрольного индикатора;
осмотреть состояние контактов и очистить их поверхность от следов окисления;
проверить состояние предохранителей;
протестировать работу приборов.

На схеме синим цветом отмечены предохранители, которые требуется проверить при возникновении проблем с приборами на ВАЗ 2110.

Предохранители цепей комбинации приборов

Для проверки указателя температуры или уровня топлива необходимо:

Подключить зажигание.
Соединить проводом положительный выход питания прибора (закреплен на пин 5 в белом штекере) с массой. При отклонении стрелки требуется проверить состояние проводки, соединяющей датчик и индикатор.
В случае, когда указатель температуры постоянно указывает на перегрев, его требуется отключить от датчика. Если стрелка упадет на ноль, то требуется замена датчика. В ином случае имеет место замыкание проводки на массу или выход из строя самого индикаторного прибора.
Для тестирования прибора требуется снять белый штекер от панели и подать на пин 10 питание напрямую от положительной клеммы батареи. Одновременно на пин 1 подается отрицательное напряжение. Исправный индикатор показывает значение равным нулю, при отклонении стрелки — устройство требует замены.

Возможны еще варианты ремонта:

Тестирование тахометра возможно только на стенде, который сымитирует работу двигателя. Спидометр также проверяется на специальном оборудовании, которое сравнивает результаты замеров с эталонным прибором.
После этого проводится визуальный осмотр дорожек на печатной плате, расположенной внутри комбинации. При обнаружении трещин, разрывов и расслоений требуется восстановить контакт припоем. В случае когда ремонт не помогает, потребуется замена комбинации приборов.

Замену ламп подсветки демонстрирует видео от канала «В гараже у Сандро».

Меры предосторожности

При ремонте комбинации приборов требуется выполнять ряд рекомендаций:

замена предохранителей выполняется при отключенном зажигании;
при проведении тестирования приборов быть аккуратным, чтобы не допустить короткого замыкания;
пайка производится маломощным паяльником с тонким жалом;
снятие и установка комбинации выполняется с небольшим усилием, чтобы не повредить точки крепления.

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется. Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Тюнинг

Именно он зачастую становится причиной неисправности приборной панели. Может быть, новый щиток был зафиксирован неправильно, из-за чего он собственно и не работает. Либо при установке проводки были подключены не все кабеля, либо они попросту перегнулись.

В таких случаях нередко перестают функционировать только отдельные элементы щитка: например, дисплеи, индикаторы аккумулятора, ручника или давления масла, а также лампочка воздушной заслонки карбюратора. Не работает панель приборов ВАЗ-2110 после тюнинга — что делать в таком случае? Следует первым делом заменить провода.
