Как проверить массу двигателя ваз 2114

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Где находится «масса» двигателя на ВАЗ 1) Масса аккумулятора.

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя)

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

2) Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

3) Масса торпеды (панели приборов)

В данном месте в связке находятся соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута. Данное соединение находится под креплением рулевого вала. Если данное соединение ненадёжно, то возможны отклонения показания панели приборов при включении потребителей энергии ( фары, поворотники и др.)

4) Масса электродвигателя отопителя

Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.

В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.

Причины и следствия – почему автомобиль не завелся?

Нежелание автомобиля завестись часто кроется в разряженном аккумуляторе. Особенно проблема актуальна в зимнюю пору года, когда на улице температура ниже нуля. Нехватку энергии для старта можно определить по звуку – если слышен резкий, неприятный шум стартера, который пытается прокрутить и завести двигатель, то пришло время подзарядиться. В этом случае необходимо аккумулятор частично или полностью зарядить, если же время не терпит, можно «прикурить» от другого автомобиля.

Стоит также проверить, нету ли обрыва цепи в контактной группе зажигания. Частичное отсоединение контактов происходит при повороте ключа в механизме зажигания ВАЗ 2114, в этом случае стартер даже не будет пытаться провернуться. Чтобы исправить данную поломку, необходимо снять пластик с колонки руля и переподключить контакты зажигания. В некоторых случаях необходимо поджать эти клеммы плоскогубцами.

Отсутствия контактной массы на стартере у ВАЗ 2114 также является частой проблемой этой серии автомобилей. В связи с немного неудачной конструкцией рамы двигателя стартер очень плохо защищен от прямого попадания воды и потому на его контактах образуются ржавчина. Если вы столкнулись с этой проблемой, то необходимо заново зачистить контактный провод и прикрутить его на втягивающее реле стартера. Перед проведением этой процедуры нужно снять клеммы с аккумулятора.

Lada Kalina

С лета 2008 года пошли массовые жалобы на левый наружный ШРУС. Выяснилось, что качество материалов не выдерживает никакой критики. Деталь меняют по гарантии.

О непредсказуемости электроусилителя руля Lada Kalina ходят легенды. Действительно, первые ЭУРы, сделанные на махачкалинском заводе, мягко говоря, не могли похвастать качеством сборки. Причинами отказа были, как правило, ошибки в программе или «кустарная» спайка. Сегодня качество подтянулось, тем не менее от поломки электроусилителя владельцы Kalina полностью не застрахованы. Отметим, что ЭУР не обслуживается.

После 30 тыс. км пробега нередко начинает постукивать рулевая рейка. Регулировка не поможет, агрегат нужно менять. Если к 40 тыс. км пробега на неровном асфальте или грунтовой дороге по кузову пойдет мелкая барабанная дробь — значит, выслужили свое рулевые наконечники.

ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА

Если масса двигателя с кузовом плохая то возникают проблемы:

1. Может слабо заряжаться аккумулятор;
2. Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
3. На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.

Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС

Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы

На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.

Дополнительный провод- это необходимость на б/у автомобилях

Плохая масса является причиной неустойчивой работы двигателя. К примеру, слабая масса с ЭБУ влияет на стабильность работы мотора на холостых оборотах. Происходит потеря напряжения в цепи, а при включении электрического вентилятора охлаждения двигателя холостые обороты заметно падают, порой вплоть до остановки ДВС. Поэтому контакт необходимо наладить и установить надежную массу. Решается проблема наВАЗ 2113-15 нового поколения также установкой дополнительного толстого массового провода (порядка 2,5 мм²) – он тянется от минусовой клеммы аккумулятора до металлического основания центральной консоли в салоне автомобиля

Ненадежный контакт общего провода панели приборов может влиять на показания датчиков, установленных на комбинации. В частности, при включении габаритов могут отклоняться стрелки указателей уровня топлива и температуры охлаждающей жидкости. Еще бывает, что тускло освещается комбинация приборов. За самим приборным щитком есть штатный болт крепления массы, возможно, крепление ослабло. Нужно снять щиток и подтянуть болт.

Установка дополнительного провода от «минуса» прикуривателя к металлическому остову центральной консоли порой также решает проблему, и приборы начинают показывать правильно.

Масса в ВАЗ 2114: расположение, возможные проблемы и их решение

Электрическая сеть автомобиля подключена к общему «минусу», или массе, которым является весь корпус. То есть корпус как масса на ваз 2114 представляет собой единый источник отрицательного заряда. А источником отрицательного заряда является соединение корпуса и отрицательной клеммы аккумулятора.

Если провода, подключенные от электросети к массе, окисляются (отходят), возникают проблемы с электроникой, двигателем или системой управления. При типичных «массовых» неисправностях, например, «перемигивании» задних фонарей вместо включения поворотного сигнала или плохой прокрутке стартера сначала проверяют состояние проводов, подключенных к массе, и контактных точек.

Где находится масса эбу на ваз 2114

Первый вывод на массу от ЭБУ на машинах с 1.5 двигателем находится под приборами на усилителе крепления рулевого вала. Второй вывод расположен под панелью приборов, рядом с электродвигателем отопителя, на левой стороне корпуса отопителя.

На машинах с 1.6 двигателем первый вывод (масса эбу ваз 2114) находится внутри приборной панели, слева, над блоком реле/предохранителей, под шумоизоляцией.

Второй вывод расположен над левым экраном центральной консоли приборной панели на приварной шпильке (крепление – гайка М6).

Где находится масса ЭСУД

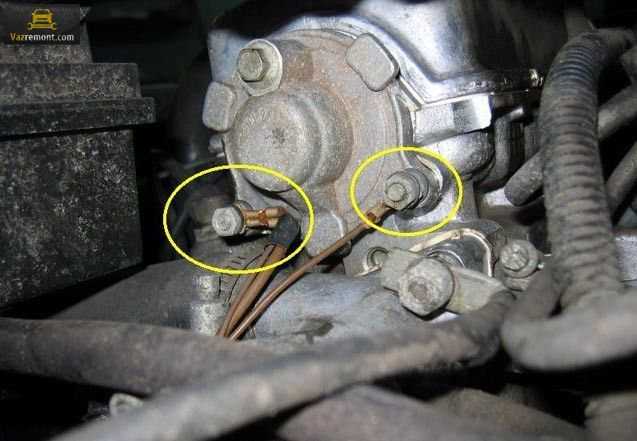

Масса ЭСУД расположена на креплениях заглушек с правой стороны головки 1.5 двигателя. На 1.6 двигателе масса на двигатель ваз 2114 выведена на приваренную шпильку, соединяющую металлический каркас центральной панели и тоннель пола.

Где находится масса аккумулятора

Масса аккумулятора состоит из двух проводов разной толщины. Толстый провод отходит от минуса батареи к корпусу двигателя. Тонкий провод прикрепляют к корпусу рядом с АКБ.

Двигатель

Если окислен или отошел провод на массу от ЭСУД, это проявляется в самопроизвольной смене режимов работы или машина внезапно глохнет. Плохой контакт от торпеды вызывает неустойчивую работу двигателя на холостых оборотах.

При нарушении контакта происходит ухудшение заряда АКБ, снижается частота оборотов стартера во время запуска, возникают проблемы в ЭСУД, потому что туда идет второй провод массы от АКБ. Чтобы исправить нарушение, сначала проверяется натяжение гаек, крепящих толстый провод у двигателя.

Для этого наружная гайка ослабляется, внутренняя гайка проверяется и, если надо, подтягивается. Затем наружная гайка закручивается обратно. Тонкий провод является главным проводником минусового заряда. При неисправностях проверяют его состояние и затяжку гайки на корпусе, а также болта на клемме АКБ.

Проблемы могут появиться из-за отсутствия в заводской комплектации корончатой шайбы под планкой и незатянутой гайкой соединения шпильки и провода. Со временем из-за образовавшегося люфта между шпилькой и проводом появляются скачки напряжения в каналах нескольких датчиков. Результатом является неконтролируемое увеличение оборотов двигателя, если включить вентилятор.

Модели с 1.5 двигателем. При плохом контакте первого вывода на массу от ЭБУ (на усилителе рулевого вала) при включении габаритов, указателей поворотов, звукового сигнала, стеклоомывателя и других потребителей возможны отклонения в показаниях значений температуры и уровня топлива.

Модели с 1.6 двигателем. При плохом контакте первого вывода на массу от ЭБУ (внутри приборной панели) при включении фар или стеклоподъемников могут заработать стеклоочиститель со стеклоомывателем или сработать система запирания дверей.

При плохом контакте второго вывода на массу от ЭБУ (на приварной шпильке) при включении габаритного освещения, фар, вентилятора радиатора возможны неправильные показания на панели температуры и уровня топлива («скачущие» стрелки).

Дополнительный провод на массу от торпеды можно провести с массы прикуривателя на внутреннюю металлическую основу центральной консоли приборной панели. Как правило, дополнительная масса ваз 2114 с торпеды устанавливается, если на машине стоит штатная приборная панель. Сечение дополнительного провода должно быть минимум таким же, как у штатного провода.

Симптомы плохой массы ЭБУ

1. Датчики работы двигателя дают искажённые показания. Вследствие этого ЭБУ принимает неверные решения, создавая проблемы двигателю.
2. Плохая масса может искажать показания приборов автомобиля.
3. В этом случае начинаются проблемы при работе на холостом ходу.
4. Из-за плохого контакта с массой лампочки вместо того, чтобы включиться, начинают мигать.
5. Стартёр с некачественным электропитанием не может развить нужную мощность.
6. При включении электрических приборов, они полностью обесточивают рабочие системы автомобиля.

Рекомендуется использовать медный провод, так как он лучше проводит ток. Можно использовать для клемм специальную смазку, предохраняющую от клемму, шпильку и гайку окисления.

Расположение массы двигателя

Месторасположение массы двигателя

Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.

Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.

Итак, масса кузова располагается на металлическом брызговике возле аккумуляторной батареи.

Месторасположение массы на кузове

Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.

Минусовый провод двигателя ВАЗ-2114 располагается на головке блока и прикреплен к затяжным болтам, которыми удерживаются заглушки ГБЦ.

Месторасположение массы двигателя ВАЗ-2114

Масса на приборной панели

Также, на автомобилях с двигателем «Самара-2» завод-изготовитель начал устанавливать массу на приваренной шпильке, которая расположена в салоне, под приборной панелью.

Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.

Месторасположение массы под приборной панелью

Возможные неполадки

Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».

Причина данного явления скрыта в обрыве провода или плохих контактных соединениях. Поскольку, на эти детали влияет кислород, то они с легкостью могут окисляться.

Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.

Для работы электрооборудования любого современного легкового автомобиля используется постоянное напряжение 12 Вольт. Схема питания двухпроводная – минусовой шиной является корпус кузова или двигателя, плюс подается с аккумулятора по проводам на различные устройства цепи. Если на минусе окисляется или отсутствует контакт, возможны различные проблемы в электрической схеме автомашины. У каждого авто есть основные места, где крепится масса. Чтобы решать проблемы с электрической частью, необходимо знать, где находятся основные минусовые точки на кузове и силовом агрегате. Еще минус часто называют общим проводом.

Масса крепится к кузову на ваз 2114

Как проверить массу на автомобиле

На самом деле только небольшая группа автомобилистов уделяет этому вопросу достаточно внимания. Остальные же начинают об этом задумываться, когда при включении вентилятора охлаждения или фар головного света начинают проседать обороты двигателя или при включении обогрева заднего стекла двигатель начинает труситься, передавая вибрацию по всему кузову. Но даже на этом этапе многие ограничиваются банальным осмотром и подтягиванием гаек подключения масс на двигателе и кузове. Всё прикручено — значит всё в порядке.

Затем начинаются дергания автомобиля без всяких видимых причин, зависания оборотов холостого хода, пропуски воспламенения, глюки охранной системы и так дальше по накатанной, вплоть до отказа стартера в самый неподходящий момент. Но даже здесь многие не пойдут проверять массы, а побегут в магазин за новым стартером. Ведь провод на стартер целый и напряжение имеется, а он, редиска, не крутит.

Замена стартера, естественно, не помогает. В итоге следом в утилизацию идёт вполне ещё живой аккумулятор и ситуация, вроде, улучшилась, но через пару дней снова отказ стартера и начинаешь уже верить в домовых и в потусторонние силы, которым больше делать нечего, как наводить порчу на чужой автомобиль.

Но, благо разум побеждает и вспоминается совет хорошего человека — проверить массы.

Опять же, что тут сложного. Необходимо проверить сопротивление от двигателя до кузова.

Описание «мозгов»

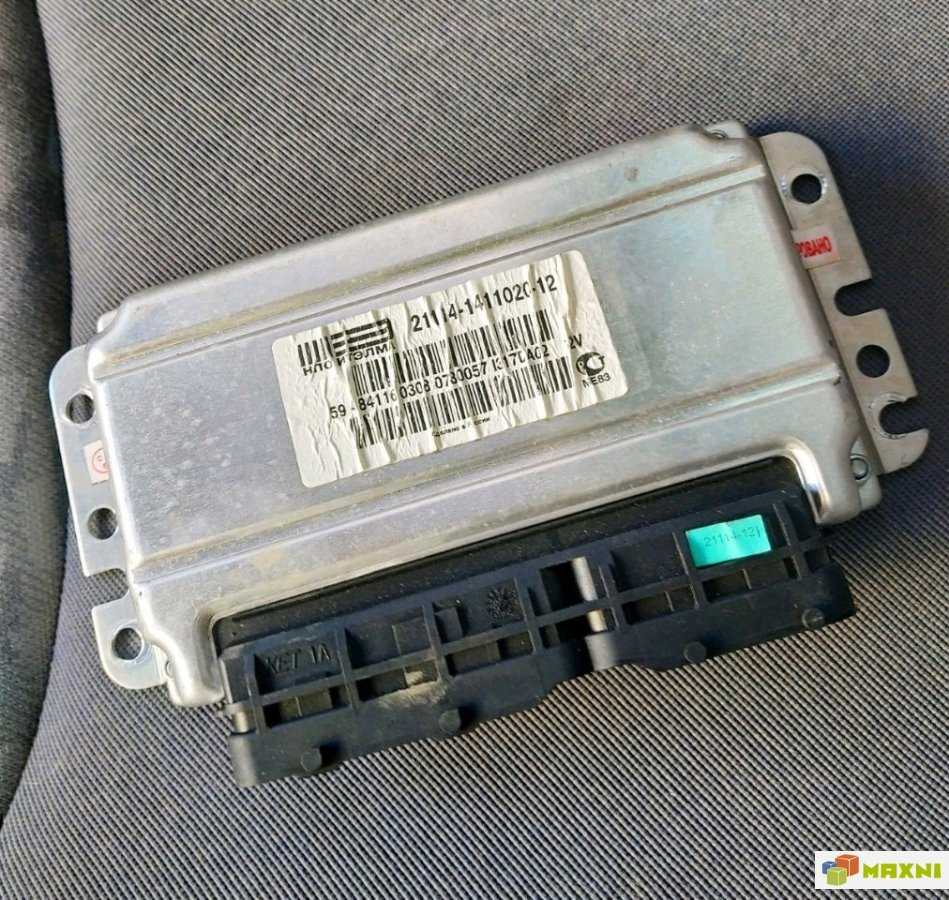

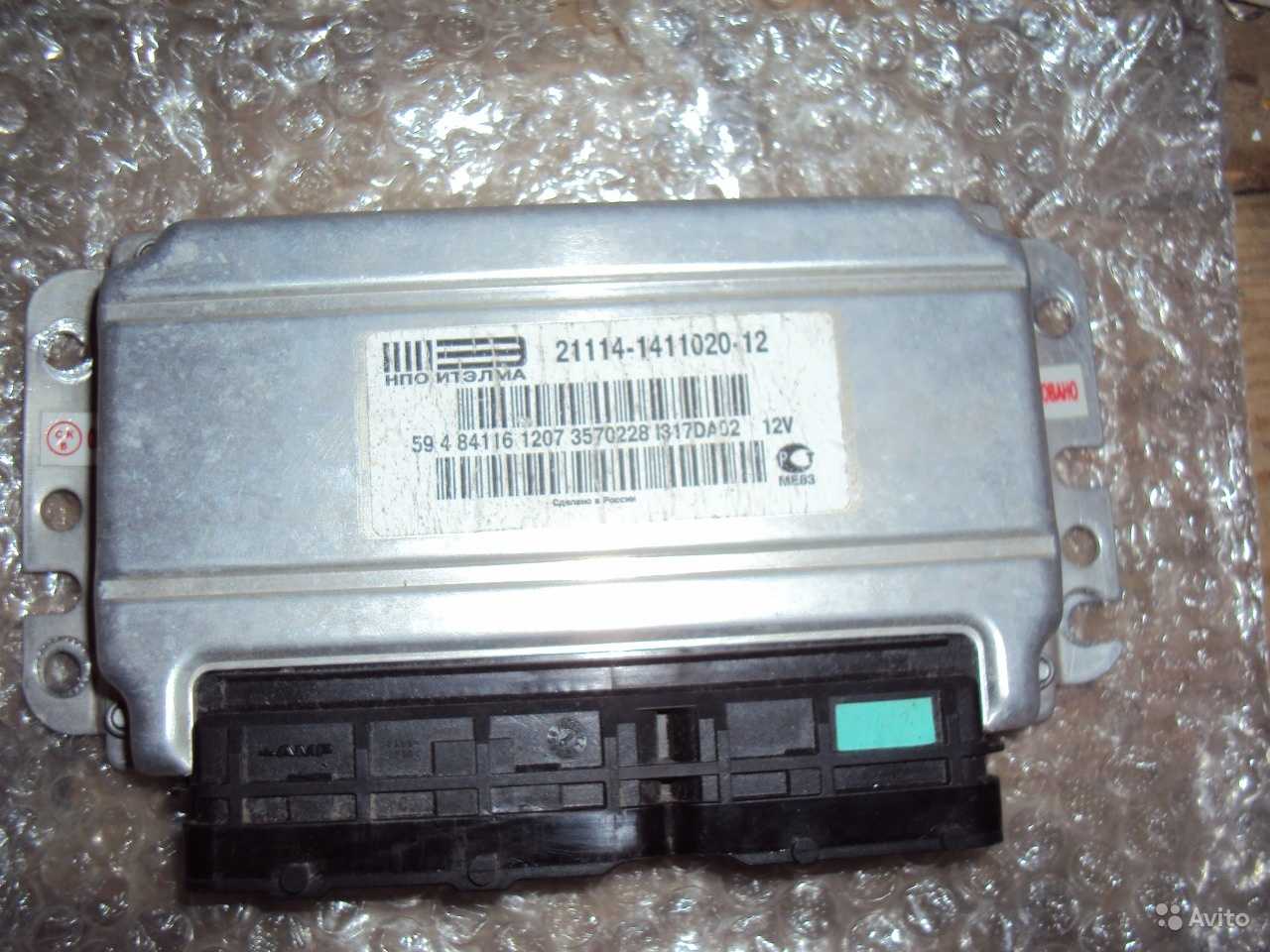

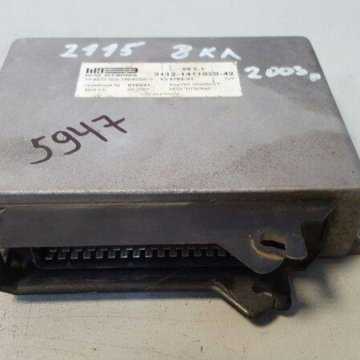

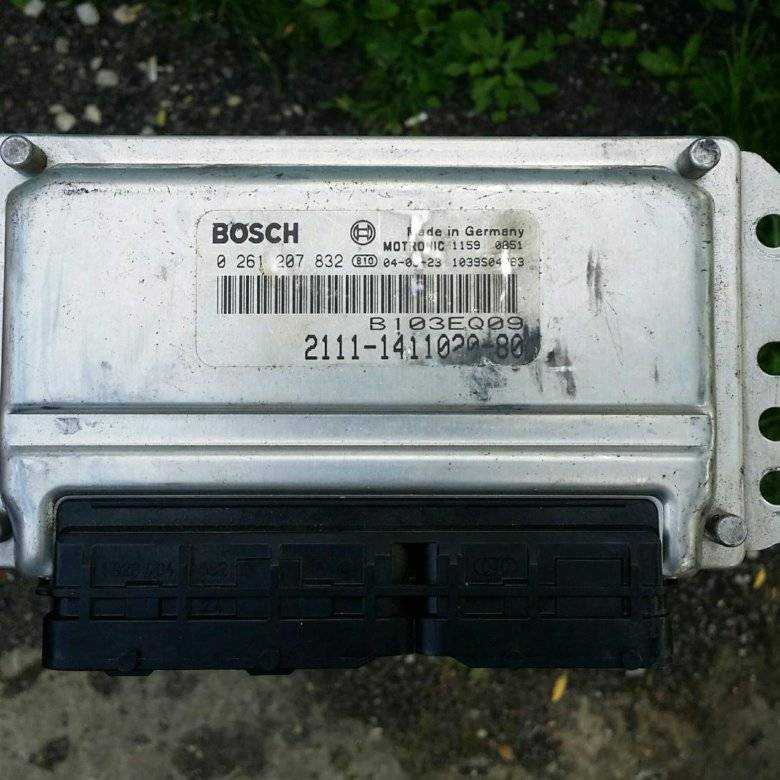

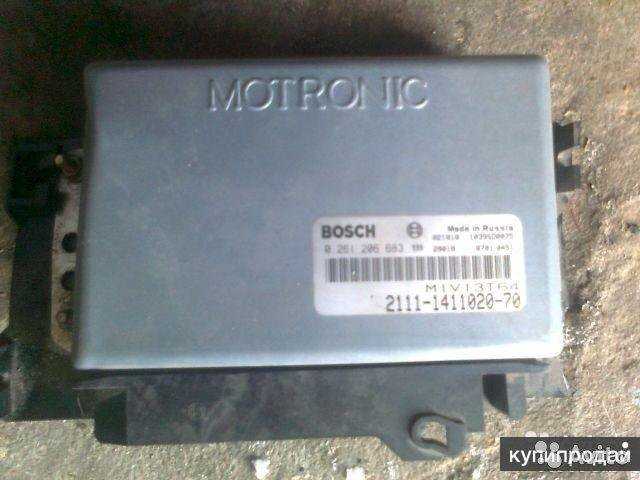

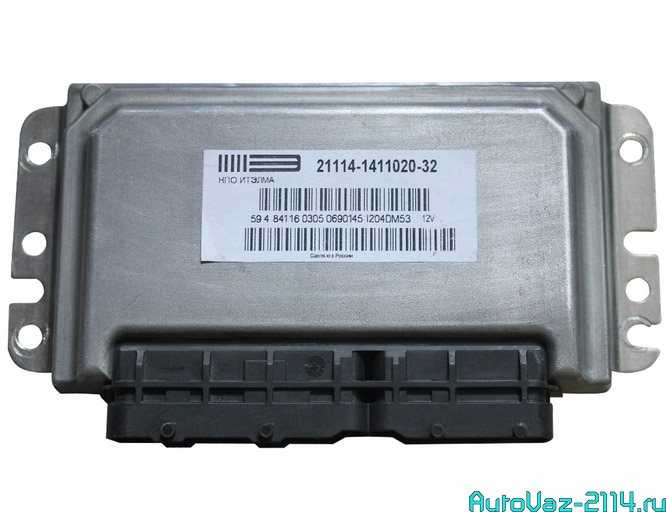

ЭБУ ВАЗ 2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом

То есть важность данной системы отрицать нельзя

Местоположение контроллера

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

Место расположения ЭБУ в «Четырке»

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Устройство и принцип работы

Управляющий блок электронной системы работает в соответствии с показателями, полученными от датчиков:

• скорости;
• детонации;
• лямбда-зонда;
• фаз впрыска горючего;
• положения коленчатого вала;
• положения дросселя;
• расходомера воздуха;
• температуры антифриза.

В соответствии с данными, полученными от этих контроллеров, управляющий модуль осуществляет управления следующими системами:

• зажигания;
• адсорбером;
• форсунками, а также бензонасосом;
• системой вентиляции и отопления;
• программами для диагностики работоспособности авто;
• регулятором холостых оборотов (автор видео — Евгений Вехтер).

Что касается устройства, то конструктивно управляющий модуль состоит из следующих компонентов:

1. ОЗУ или оперативная память. В этом модуле содержатся основные данные о недавно выявленных ошибках, обнаруженных электронной системой в работе различных узлов. Когда водитель отключает зажигание, блок ОЗУ обновляется, в результате чего эти данные пропадают.
2. ППЗУ — основной элемент системы, в нем содержится прошивка управляющего модуля. Следует отметить, что в данном блоке памяти содержатся все необходимые данные о калибровках систем «четырки» вместе с общим алгоритмом управления двигателем. В отличие от ОЗУ, ППЗУ — это постоянная память, поэтому данные, прописанные в ней, сохраняются и после отключения зажигания. При необходимости данный модуль может быть перенастроен, то есть заново запрограммирован, что может привести к улучшению мощности, а также динамики транспортного средства.
3. ЭРПЗУ — первостепенная функция этого модуля заключается в охране авто. В памяти ЭРПЗУ содержится информация от противоугонной установки — пароли, а также кодировка основных параметров. Запуск мотора будет возможен только в том случае, если ЭПЗУ успешно сверится с данными, содержащимися в памяти иммобилайзера.

Характерные неисправности: их признаки и причины

По каким признакам можно определить неисправность ЭБУ:

• нет сигналов управления, поступающих от исполнительных устройств (РХХ, расходомера, различных датчиков и т.д.);
• нет сигнала взаимодействия с системой зажигания, топливным насосом, форсунками и прочими элементами;
• при подключении диагностического тестера связь с электронной системой также будет отсутствовать;
• также признаком могут служить перегоревшие контакты и механические повреждения устройства.

Какие причины способствуют выходу из строя управляющего устройства:

• замыкание электроцепи или ее обрыв;
• неправильный ремонт электрики, в ходе которого были допущены ошибки, в частности, речь идет об установке или ремонте противоугонной системы;
• подкуривание севшего АКБ от автомобиля с заведенным мотором;
• поломку блока может спровоцировать неверное подключение клемм аккумулятора — плюс вместо минуса и наоборот;
• отключение контактов АКБ при заведенном двигателе;
• попадание влаги на плату модуля электронной системы;
• механические повреждения девайса в результате аварии (автор видео о ремонте управляющего модуля в гаражных условиях — канал Авто Практика).

Вес ВАЗ 2115: сколько он весит, параметры

Самым первым автомобилем ВАЗ была модель ВАЗ-2101 «Жигули», которая выпущена весной 1970 года. Производство основывалось на аналоге концерна Fiat, и своим появлением ВАЗ обязан автомобилю FIat-124, который появился на 4 года ранее.

Разница заключается лишь в некоторых конструкторских доработках.

Масса первого автомобиля ВАЗ составляла 955 кг, из которых лишь 114 – сам двигатель. Сейчас российский автопром более разнообразен моделями автомобилей, и ВАЗ не так популярен, как раньше, особенно если сравнивать с импортными производителями.

О ВАЗ-2115

ВАЗ-2115, входящий в линейку Lada Samara, кардинально отличается от своего предшественника как внешним видом, так и, соответственно, габаритами. Переднеприводный субкомпактный седан, разработанный ВАЗ, уже не выпускается. Его производство началось в 1997 и закрылось не так давно – в 2012 году, что вполне обоснованно, учитывая скорость модернизации средств передвижения.

Данная модель стала первенцем своей линии и проектировалась под условным названием «Самара-2». Основа модернизации заключается в изменении задней части кузова – световые приборы и крышка багажного отделения.

Вся модель представляет собой рестайлинг ВАЗ-21099.

Если присмотреться, то отличий достаточно много:

• более закругленные участки корпуса;
• форма крышки багажного отделения;
• задняя и передняя оптика;
• окрашенные под цвет кузова бамперы;
• дверные молдинги;
• пороговые обтекатели;
• спойлер с дополнительным стоп-сигналом;
• полностью новый салон;
• усовершенствованное электрооборудование.

На все модели с опытно-промышленными модификациями устанавливались двигатели карбюраторного типа ВАЗ-21083, но происходило это только с 1997 по 2000 год выпуска.В 2008 году ВАЗ-2115 пережил значительные косметические перемены, чтобы чуть больше подходить по современным критериям к иностранным маркам автомобилей. Но и это не стало выигрышной идеей – автомобиль сняли с производства.

Технические характеристики и параметры автомобиля

Параметры автомобиля:

• общий вес ВАЗ-2115 составляет ровно 1 тонну – 1 000 кг;
• грузоподъемность транспортного средства чуть меньше половины его массы – 425 кг;
• объем топливного бака – 43 л;
• количество мест – 5 шт.;
• объем багажного отделения – 427 л;
• сборка – Россия, Тольятти;
• длина – 4,33 м;
• ширина – 1,65 м;
• высота – 1,4 м;
• клиренс – 16,5 см;
• колесная база – 2,46 м;
• задняя колея – 1,37 м;
• передняя колея – 1,4 м.

Характеристики двигателя зависят от года выпуска автомобиля – 2111, 21114, 111083 (но все четырехцилиндровые с примерным весом – до 130 кг).

Изначально на все модели устанавливались карбюраторные движки на 1,5 л. Но сейчас любители тюнинга модернизируют своих железных коней. Сначала это были 8-клапанные на 1,6 л, а позже и 16-клапанные.

Даже спустя годы после снятия ВАЗ-2115 с производства, в специализированных магазинах еще можно найти много тюнинг-наборов, что свидетельствует о популярности этого седана.

Сняли с производства ВАЗ-2115, или в простонародье «пятнашку», в конце 2012 года по причине выхода на рынок следующей, более безопасной модели ВАЗ, которая отличалась повышенной безопасностью и современным обликом – Lada Granta.

Особенности ходовой части и трансмиссии

Практически все автомобили ВАЗ с передним приводом обладают похожей конструкцией ходовой части.

Передняя подвеска сделана по принципу Макферсона. Задняя – это продольный рычаг.

Реечное управление встречается практически на всех моделях.

Samara второго поколения оснащается механической КПП на 5 скоростей с приводом кулисы. Конструктивно агрегат ничем не отличается от других моделей ВАЗ. Единственным нюансом является то, что главная пара обладает передаточным отношением 3,7.

Подводя итог статьи, отметим, что ВАЗ-2114 – это автомобиль, который пользуется большой популярностью на постсоветском пространстве. Все потому, что модель получилась достаточно удачной в плане соотношения цены и качества. Соответственно, большинство автолюбителей предпочитают купить новый ВАЗ, нежели тратиться на поддержанную иномарку, которую впоследствии нужно будет постоянно ремонтировать.

В статье мы рассказали вам об основных особенностях модели, а также о весе автомобиля.

Текст и фото: И.Н. Скрыдлов, Люберцы (aka Aktuator)

В настоящее время, подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса. Простейший тому пример – перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп-сигналом или светом заднего хода. При этом на нужном потребителе напряжение в два-три раза отличается от необходимых 12 – 14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это с лампочками. А если такое начнется в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы – от набора больших оборотов до заглохания.

Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.

Тонкий провод, соединяющий минус АКБ и кузов автомобиля – главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять следует затяжку как болта М 6 непосредственно на клемме АКБ, так и гайки М 8 на кузове. Место расположения на кузове зависит от марки а/м.

ВАЗ 2108 – 99 , 13 – 15	ВАЗ 11183
Приора – АКБ	Защита основных силовых цепей на Приоре

Точки заземления ЭСУД

Семейство 2108 – 9 и 13 – 15 1 , 5 L масса ЭСУД берется с двигателя, с двух болтов М 6 , крепящих заглушку с правой стороны головки блока. У карбюраторных а/м там крепился распределитель зажигания. Семейство а/м 2113 – 15 1 , 5 и 1 , 6 L с контроллерами нового поколения Бош 7 . 9 . 7 или Январь 7 . 2 , соединение ЭСУД с массой находится на приварной шпильке, крепящей металлический каркас центральной консоли панели приборов, к тоннелю пола, через металлическую планку с двумя боковыми ушками слева и справа (Внутри центральной консоли, примерно под пепельницей). К сожалению, как показала практика, под планкой отсутствует корончатая шайба. Из-за этого, учитывая то, что сама шпилька прокрашена в процессе изготовления а/м, и практически не затянута соответствующей гайкой, со временем появляется дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).
