Операции по установки проставок под задние амортизаторы
Для установки задних проставок под амортизаторы вывешиваем задок автомобиля.Головкой «на 19» отворачиваем болт крепления нижнего уха амортизатора, удерживая гайку от проворачивания ключом того же размера…
Обратите внимание на то, что проставки зеркально симметричны, и их можно установить на ту или другую сторону автомобиля. Сторона проставки, у которой расстояние от края до отверстия болта крепления больше (показано на фото ниже), должна быть установлена к центру автомобиля. Для того чтобы определиться все таки какую проставку куда поставить, необходимо определиться с строительной длиной амортизатор + проставка
Так при правильной установке проставки необходимо, чтобы линия, проходящая через центры отверстий креплений проставки к балке и нижнему концу амортизатора, была близка к вертикали и совпадала с осью амортизатора, прикрепляемого к проставке. (смотрите фото ниже для одной и другой стороны соответственно)
Для того чтобы определиться все таки какую проставку куда поставить, необходимо определиться с строительной длиной амортизатор + проставка. Так при правильной установке проставки необходимо, чтобы линия, проходящая через центры отверстий креплений проставки к балке и нижнему концу амортизатора, была близка к вертикали и совпадала с осью амортизатора, прикрепляемого к проставке. (смотрите фото ниже для одной и другой стороны соответственно)
Устанавливаем проставку на проушины балки. Вставляем между проушинами балки распорную втулку и вставляем болт.
Наживляем на болт гайку и затягиваем ее моментом 70–85 Н.м.В этом положении проставки задок автомобиля можно поднять на выбранную высоту. Для того, чтобы выбрать среднее положение при установке (см на фото), правую и левую проставки пришлось бы поменять местами. Мы выбрали нижнее положение. Вставляем болт в отверстия проставки и во втулку амортизатора.
Наживляем на болт гайку. Аналогично устанавливаем проставку для ругого амортизатора, естественно выбранная высота должна соответсвовать первому случаю.Затягиваем гайки крепления нижних концов амортизаторов к проставкам в положении «автомобиль на колесах» моментом 70–85 Н.м.Для правильной установки регулятора давления нажимаем на задок автомобиля усилием 40–50 кгс.Ключом «на 13» ослабляем болт крепления регулятора давления к кронштейну рычага привода регулятора…
…и перемещаем кронштейн отверткой так, чтобы зазор между рычагом и пружиной рычага был в пределах 2,0–2,1 мм.
Зазор проверяем сверлом или отрезком проволоки соответствующего диаметра, также данному зазору соответствует двухрублевая монета, можно применить и ее.После регулировки проводим дорожный тест. Наблюдатель, находящийся вне автомобиля, должен зафиксировать блокировку задних колес, которая должна наступать несколько позже, чем у передних, при резком торможении со скорости 30–40 км/ч.При слишком поздней блокировке уменьшаем зазор, при ранней (опережающей блокировку передних колес) — увеличиваем с обязательной проверкой указанным выше способом.
Для регулировки фар устанавливаем снаряженный автомобиль (с «запаской», инструментами и полным баком топлива) на ровную горизонтальную площадку в 5 м от экрана — светлой стены здания, гаража и т.п. Проверяем и доводим до нормы давление в шинах всех колес, а на водительское сиденье усаживаем помощника или кладем груз в 75 кг. Размечаем экран, как показано на рисунке (при этом точки пересечения линии 1 с линиями А и В должны находиться на высоте центров фар).
Включаем ближний свет и закрываем правую фару куском картона. Вращая регулировочные винты левой фары, добиваемся, чтобы верхняя горизонтальная граница светового пятна на экране совпала с линией 2, а точка пересечения горизонтальной и наклонной границ (Е) — с линией А. Аналогично регулируем световой пучок правой фары. Устанавливаем рукоятку гидрокорректора фар в положение минимальной загрузки автомобиля.
Если вы являетесь счастливым обладателем ВАЗ 2110, то смогли сполна оценить всю нетребовательность и простоту эксплуатации своей десятки. Но однажды, если машина у вас давно или досталась вам от кого-то, вы заметите, что она начала сильно проседать. Такое может быть заметно даже при абсолютно пустых салоне и баке. Следствием этого проседания наверняка станут удары покрышками в подкрылки. И, как следствие, их взаимное разрушение.
Решить эту проблему вашего ВАЗ 2110 можно использовав проставки под задние пружины для этого обратившись в ближайший автосервис, но намного дешевле и интересней для любого настоящего автолюбителя будет решить проблему своими силами. Тем более, что процесс установки проставок не отнимет много времени.
Плюсы и минусы
Даже самый простой по логике способ лифтовки установкой проставок в верхние опоры стоек ничего хорошего автомобилю не обещает, кроме незначительного роста дорожного просвета, и то, только в статике.
В динамическом режиме независимая подвеска не обладает стабильностью дорожного просвета подобно неразрезным мостам внедорожников. Кузов будет раскачиваться, сильно меняя клиренс.
К достоинствам такой подвески можно отнести:
- изменение статического просвета на 2-3 сантиметра, больше очень нежелательно;
- простоту монтажа, доступность любому желающему без специального оборудования;
- незначительные затраты, детали продаются монтажными комплектами по довольно низкой цене;
- при желании изменения можно быстро убрать.
Но надо учитывать и потенциальные проблемы:
- изменяется тщательно рассчитанная и подобранная геометрия подвесок, что небезопасно, управляемость машины изменится, причём обязательно в худшую сторону;
- повысится центр тяжести кузова, что ещё больше добавит негатива в устойчивость машины;
- углы работы элементов подвески, а особенно – приводов, изменятся, что снизит их ресурс;
- станет сложнее отрегулировать углы установки колёс, в некоторых случаях вообще невозможно без внесения дополнительных изменений в подвеску;
- штатные углы, которые устанавливает любое предприятие на стенде, уже не будут оптимальными, придётся либо самостоятельно вносить изменения, либо искать регулировщиков, знакомых с тюнингом подвесок.
Стоит подумать, надо ли применять проставки или будет достаточно просто установить новые пружины взамен просевших, можно выбрать и более жёсткий комплект в рамках штатной комплектации.
Установка передних проставок — пошаговая инструкция
Процедура монтажа может отличаться от одной модели автомобиля к другой, но общие принципы для передней части транспортного средства остаются одними и теми же. Поэтому нужно следовать изложенной инструкции для получения оптимального результата. Обязательна подготовка рабочего места в гараже/боксе или на улице в тёплую погоду без осадков. Понадобится дополнительно выделить место для креплений и других элементов, которые будут сняты в процессе ремонта.
Крепёж стоит сложить в отдельные отсеки, чтобы не перепутать ничего при сборке автомобиля. Проставки для передней подвески можно ставить между кузовом и стойкой или между верхней/нижней чашей стойки и пружиной. Первый вариант подходит тем авто, у которых работа амортизаторов не нарушена усталостью металла и другими факторами. Другой тип монтажа необходим для компенсации усадки пружин. Стандартный набор инструментов для работы включает в себя:
- подставка для страховки;
- домкрат;
- колёсный ключ;
- плоскогубцы;
- набор торцовых и рожковых ключей;
- разводной ключ;
- съёмник рулевого наконечника;
- стяжка для пружин.
Действовать надо в такой последовательности:
необходимо ослабить гайки колеса спереди;
при помощи домкрата поднять указанную сторону автомобиля, а потом нужно установить его на подставку;
колесо снимается и убирается, чтобы оно не мешало в дальнейшей работе;
извлечение шплинта и попутное откручивание гайки рулевого пальца (наконечник рулевой тяги) – он вытаскивается из поворотного кулака с применением съёмника;
тормозной суппорт снимается вместе с колодками;
далее откручивается гайка крепления рулевого пальца к поворотному кулаку и при помощи специального съемника или подручных средств (монтировки, лома или куска арматуры) палец шаровой опоры вынимается из кулака.
нужно открутить три гайки крепления опорного подшипника к кузову транспортного средства
После этого надо опустить нижний рычаг и стойку – осторожно, чтобы ничего не повредить;
Вынутая стойка с опорным подшипником
для тех, кто монтирует проставки между стойкой и кузовом, нужно вытащить все болты из опорного подшипника и надеть новые из набора. При монтаже между чашкой и пружиной понадобится сжать пружину с использованием съёмника, а потом, удерживая шток амортизатора под опорным подшипником (необходим газовый ключ), открутить гайку крепления подшипника
Последний элемент снимается, а потом монтируется проставка. Новые болты желательно промазать нигролом перед установкой ступицы обратно;
Установка новых болтов

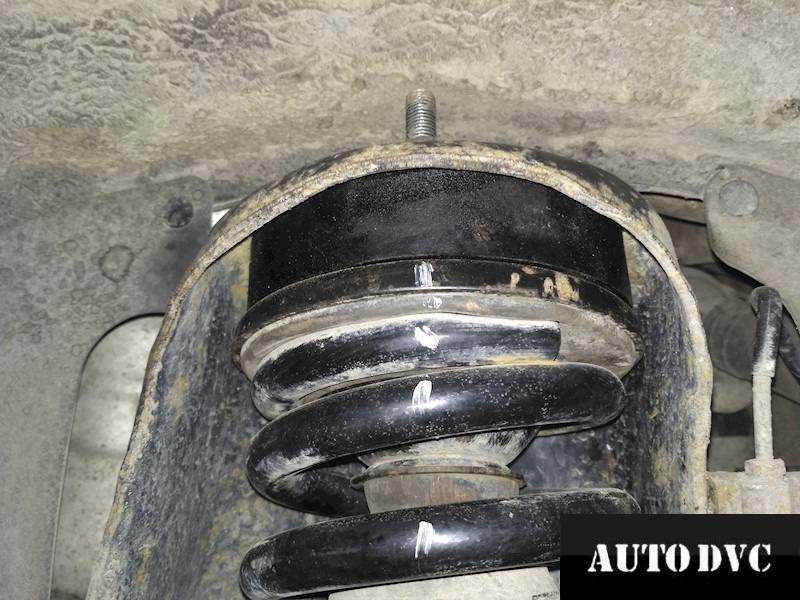

Установка проставки
стойка устанавливается на место, а гайки закручиваются (не стоит слишком сильно перетягивать крепёж, если авто подвергается постоянным нагрузкам в разных погодных условиях);
Установка стойки с проставкой на место
рулевой палец инсталлируется обратно. Нужно дополнительно затянуть гайку с усилием 4,5 кг, зашплинтовав её;
суппорт с колодками возвращаются на место;
колесо ставится обратно.
Подробная видео-инструкция:
Стоит учитывать, что при любых манипуляциях с дисками/шинами обязательна балансировка колёс. Это позволит сэкономить деньги на новой резине, а также ещё больше облегчить управление автомобилем и обезопасить себя от непредвиденных ситуаций. Если есть разъёмы датчиков ABS, их понадобится убрать, чтобы не повредить. Рекомендуется проверять состояние проставок хотя бы во время сезонной смены покрышек (дважды в год).
Процедура занимает при наличии опыта около часа в зависимости от марки машины и от типа проставок. Если хотя бы одна из пружин уже ослаблена, желательно заменить их на двух сторонах, чтобы не было последствий вроде нестабильного рулевого управления. Увеличение клиренса на передней оси допускается проводить без домкрата, если есть смотровая яма и соответствующее освещение для этого.
Ресурс проставок для клиренса составляет 10-30 тысяч километров в зависимости от выбранного материала и условий поездок. Перед покупкой запчастей стоит изучить паспорт, чтобы обеспечить правильный выбор.
Способы повышение клиренса
Методов повышения дорожного просвета несколько, при этом подбирая оптимальный из них, следует учесть, какая именно проблема решается – увеличение клиренса для повышения проходимости или же устранение последствий севших пружин.
Меняем колеса.
Одним из самых простых способов повысить дорожный просвет – это установить на авто колеса большего диаметра. Такое решение действительно может помочь добавить пары сантиметров между днищем и дорогой.
Но здесь есть множество негативных моментов – установка таких колес обойдется дорого, просвет увеличится, а вот расстояние между колесом и аркой уменьшится, возрастет нагрузка на подвеску и трансмиссию. В общем, такой метод не самый оптимальный.
Усиливаем пружины.
Повысить жесткость севших пружин, тем самым уменьшить колебания кузова при движении по неровностям, можно не только их заменой (что тоже не всегда дешево), а и установкой упругих элементов между витками пружин.
Основная их задача — противодействовать сжатию. Раньше для этих целей использовали обычные теннисные мячи (и сейчас для некоторых такой тюнинг вполне актуален).
Теперь же можно просто купить специальные резиновые проставки, устанавливающиеся между витками. Такая доработка подвески позволяет лишь повысить жесткость пружин и на дорожный просвет она практически не влияет.
Меняем подвеску.
Также повысить клиренс можно путем полной переработки ходовой части и установки вместо обычной подвески пневматической. Но это уж очень дорогостоящий вариант.
Установка же проставок – самый простой способ повысить как клиренс, так и жесткость пружин.
В подвеске автомобиля ничего переделывать не нужно, стоят они недорого, или их можно самостоятельно изготовить и установить.
Суть этого метода сводится к добавлению специальных подложек под амортизационные стойки между кузовом и опорой (повысит дорожный просвет), или между опорой и пружиной (увеличит жесткость).
Все просто: проставка не даст стать амортизационной стойке до упора (упереться в кузов), в результате несущая часть приподнимется относительно колеса, тем самым и увеличиться клиренс.
Что касается проставок для повышения жесткости, то после сборки стойки пружина будет находиться в более сжатом состоянии.
Установка проставок под амортизаторы Ваз 2114, Ваз 2115, Ваз 2113
Тюнинг ходовой ваз 2114, тюнинг передней подвески ваз 2115, доработка ходовой части ваз 2113, тюнинг задней подвески ваз 2113, ваз 2115, ваз 2114. Тюнинг — это улучшение заводских характеристик. Несмотря на то что автомобили Лада Самара 2 являются удачными, в этих машинах все равно присутствуют недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками.
В наших разделах вы можете ознакомится с некоторыми доработками своими силами. Все материалы разбиты по категориям и содержат развернутые инструкции по доработке основных узлов автомобиля ваз 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также найдете разделы по тюнингу ваз с фото.
Добро пожаловать в разделы тюнинга и доработок ваз 2113.
Часто даже новый автомобиль ваз 2113 при полностью, а порой и частично загруженном багажнике задевает задними колесами за подкрылки.
Избавиться от этой неприятности, а заодно и увеличить дорожный просвет можно, установив проставки между нижними концами задних амортизаторов и проушинами балки задней подвески лада 2115.
Мы выбрали проставки, позволяющие поднять задок автомобиля в три разных положения.
ВНИМАНИЕ
При подъеме задней части автомобиля изменяются три важных параметра: положение регулятора давления задних тормозов, направление световых пучков фар и угол продольного наклона оси поворота передних колес (кастор).
У автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:
Первые два параметра поддаются самостоятельной регулировке. Кастор при подъеме задка уменьшается, влияя на устойчивость и управляемость автомобиля. Для его регулировки лучше прибегнуть к услугам СТО.
| угол развала | 0°±30’ |
| схождение | 0°00’±10’ (0±1 мм) |
| угол продольного наклона оси поворота | 1°30’±30’ |
Углы установки колес автомобиля в снаряженном состоянии (без водителя, пассажиров и груза)
| угол развала | 0°30’±30’ |
| схождение | 0°15’±10’ (1,5±1 мм) |
| угол продольного наклона оси поворота | 0°20’±30’ |
Для установки проставок вывешиваем заднюю часть автомобиля.
Ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора ваз 2114, удерживая болт от проворачивания головкой той же размерности,…
Аналогично отсоединяем нижнее крепление второго амортизатора.
Обратите внимание на то, что проставки зеркально симметричны и их можно установить как на правую, так и на левую сторону автомобиля
Если этот вариант не устраивает,…
Устанавливаем проставку на проушины балки.
В этом положении проставки задок автомобиля можно поднять на максимальную или минимальную величину. Мы выбрали нижнее отверстие.
Для правильной установки регулятора давления нажимаем на задок автомобиля усилием 400–500 Н.
Ключом «на 13» ослабляем болт крепления регулятора давления к кронштейну рычага привода регулятора…
- Устанавливаем рукоятку гидрокорректора фар в положение минимальной загрузки автомобиля лада 2114.
Включаем ближний свет и закрываем правую фару куском картона. Вращая регулировочные винты левой фары, добиваемся, чтобы верхняя горизонтальная граница светового пятна на экране совпала с линией 2, а точка пересечения горизонтальной и наклонной границ (Е) — с линией А. Аналогично регулируем световой пучок правой фары.
Какие проставки выбрать
В зависимости планируемого участка установки, передних или задних амортизаторах, подбирается тип проставки. Также стоит учитывать и модель автомобиля. Если необходимо оснастить передние стойки, подойдут изделия из стали и алюминия. Внешне напоминают кронштейны. Касаемо задних, здесь применяются пластиковые, резиновые модификации, имеющие форму колец. Стоимость будет зависеть от материала изготовления и производителя.
Увеличение проходимости авто за счет проставок может давать и незначительный минус. Особенно нарушения наблюдаются на моделях отечественного производства:
- быстрее изнашиваются резиновые амортизационные элементы;
- смещается центр тяжести, сильно увеличивается задний занос;
- изменение развал-схождения;
- комфортность водительской посадки снижена;
- из-за прибавления высоты проставки образуется нехватка хода штока.
Несмотря на некоторые отрицательные моменты, все есть смысл ставить проставки. Благодаря которым можно действительно уменьшить изначальную величину клиренса, когда пришли в негодность пружины. Как уже упоминалось, любители бездорожья особенно оценят такое оснащение.
Полиуретановые проставки выполнены в подобном корпусе со стальной втулкой. Говоря об износостойкости, полиуретан быстро деформируется, нанося вред кузову. Наиболее практичными и надежными считаются изделия из алюминия. Вот только единственный нюанс – подверженность коррозии. С положительной стороны зарекомендовал себя пластик.
Информация -Сколько весит легковой автомобиль
| Марка автомобиля | Вес снаряженного автомобиля |
| Вес автомобиля Ока 1111, вес окушки | 635 кг |
| Вес автомобиля Ока 1113 | 645 кг |
| Вес автомобиля ВАЗ 2101, вес копейки | 955 кг |
| Вес автомобиля ВАЗ 2102 | 1010 кг |
| Вес автомобиля ВАЗ 2103 | 965 кг |
| Вес автомобиля ВАЗ 2104, вес десятки 2110 | 1020 кг |
| Вес автомобиля ВАЗ 2105, вес пятерки | 1060 кг |
| Вес автомобиля ВАЗ 2106, вес шестерки | 1045 кг |
| Вес автомобиля ВАЗ 2107, вес семерки | 1049 кг |
| Вес автомобиля ВАЗ 2108 | 945 кг |
| Вес автомобиля ВАЗ 2109, вес девятки | 915 кг |
| Вес автомобиля ВАЗ 2111 | 1055 кг |
| Вес автомобиля ВАЗ 2112, вес двенашки | 1040 кг |
| Вес автомобиля ВАЗ 2113 | 975 кг |
| Вес автомобиля ВАЗ 2114, вес четырки | 985 кг |
| Вес автомобиля ВАЗ 2115, вес пятнашки | 1000 кг |
| Вес автомобиля ВАЗ 2116 | 1276 кг |
| Вес автомобиля ВАЗ 2117 | 1080 кг |
| Вес автомобиля Нива 2121 | 1150 кг |
| Сколько весит Шевроле Круз (вес Chevrolet Cruze) | 1285-1315 кг |
| Сколько весит Шевроле Нива (вес Chevrolet Niva) | 1410 кг |
| Сколько весит ГАЗ (волга), вес волги 24 | 1420 кг |
| Сколько весит ГАЗ 2402, ГАЗ 2403, ГАЗ 2404 | 1550 кг |
| Сколько весит ГАЗ 2407 | 1560 кг |
| Вес автомобиля Москвич 314 | 1045 кг |
| Вес Москвич 2140 | 1080 кг |
| Вес Москвич 2141 | 1055 кг |
| Вес автомобиля Москвич 2335, 407, 408 | 990 кг |
| Сколько весит УАЗ 3962, УАЗ 452, сколько весит УАЗ буханка | 1825 кг |
| Сколько весит УАЗ 469 | 1650 кг |
| Сколько весит УАЗ Патриот | 2070 кг |
| Сколько весит УАЗ Хантер | 1815 кг |
| Сколько весит Ниссан (вес автомобиля nissan x-trail) | 1410-1690 кг |
| Сколько весит Кашкай (вес автомобиля nissan qashqai) | 1297-1568 кг |
| Сколько весит Nissan Juke (вес Ниссан Жук) | 1162 кг |
| Вес автомобиля Форд Фокус (сколько весит Ford Focus) | 965-1007 кг |
| Вес автомобиля Форд Фокус 2 (сколько весит Ford Focus 2) | 1345 кг |
| Вес автомобиля Форд Фокус 3 (сколько весит Ford Focus 3) | 1461-1484 кг |
| Вес автомобиля Форд Куга (сколько весит Ford Kuga) | 1608-1655 кг |
| Вес автомобиля Форд Эскорт (сколько весит Ford Escort) | 890-965 кг |
| Вес автомобиля Рено Логан (сколько весит renault Logan) | 957-1165 кг |
| Вес автомобиля Рено Дастер (сколько весит renault Duster) | 1340-1450 кг |
| Вес автомобиля Рено Сандеро (сколько весит renault Sandero) | 941 кг |
| Вес автомобиля Опель Мокка (сколько весит Opel Mokka) | 1329-1484 кг |
| Вес автомобиля Опель Астра (сколько весит Opel Astra) | 950-1105 кг |
| Вес автомобиля Мазда 3 (сколько весит mazda 3) | 1245-1306 кг |
| Вес автомобиля Мазда CX-5 (сколько весит mazda CX-5) | 2035 кг |
| Вес автомобиля Мазда 6 (сколько весит mazda 6) | 1245-1565 кг |
| Вес автомобиля Фольксваген (сколько весит volkswagen Tuareg) | 2165-2577 кг |
| Вес автомобиля Фольксваген Поло (сколько весит Volkswagen Polo) | 1173 кг |
| Вес автомобиля Фольксваген Пассат (сколько весит volkswagen Passat) | 1260-1747 кг |
| Сколько весит Toyota Camry (вес Тойтота Камри) | 1312-1610 кг |
| Сколько весит Toyota Corolla (вес Тойота Королла) | 1215-1435 кг |
| Сколько весит Тойота Селика (вес Toyota Celica) | 1000-1468 кг |
| Сколько весит Toyota Land Cruiser (вес Ленд Крузер) | 1896-2715 кг |
| Сколько весит Шкода Октавия (вес Skoda Octavia) | 1210-1430 кг |
| Сколько весит Шкода Фабия (вес Skoda Fabia) | 1015-1220 кг |
| Сколько весит Шкода Йети (вес Skoda Yeti) | 1505-1520 кг |
| Сколько весит Киа Спортейдж (вес KIA Sportage) | 1418-1670 кг |
| Сколько весит Киа Сид (вес KIA Ceed) | 1163-1385 кг |
| Сколько весит Киа Пикнто (вес KIA Picanto) | 829-984 кг |
www.cxt.su
Устанавливаем проставки сами
Специалисты рекомендуют в данном случае воспользоваться услугами сервиса. Так можно быть уверенным в высоком качестве работ. Однако, если вы немного дружите с техникой и владеете мастерством держания инструментов в руках, можно проставки установить собственными силами. Еще конечно должно быть желание. Главное, соблюдать нехитрый порядок действий. Итак, устанавливаем для передних стоек:
- Поднимаем машину, используя домкрат. Необходимо снять колесо, отсоединив тормозные шланги.
- Затем откручиваем гайки, снимаем стойки. Желательно придерживаться руководства для своей марки авто.
- От обычных болтов нужно избавиться, они не подходят по длине. Лучше использовать новые элементы.
- Следующим шагом станет фиксирование проставки с помощью болтов.
Выполнив данные манипуляции, поставьте все назад. Бывает, что необходима подпереть пружину.
Установочный процесс с задними проставками:
- Сначала снимите пороги.
- На данном этапе убираются накладки багажника, обшивка, боковые панели задних сидений.
- Аналогичным способом с домкратом, поднимаем зад транспортного средства. Далее делаем все подобно пунктам установки передних проставок.
В завершении собираем обратно.
Видеоинструкция по удлинению амортизаторов
Для автомобилиста, хоть раз менявшего стойки на машине своими руками, не составит проблемы увеличить клиренс с помощью проставок и новых пружин. Процедура не подразумевает кардинального вмешательства в конструкцию подвески и не требует применения специального оборудования либо сварки. Возможно, в первые дни после поднятия кузова вам придётся привыкать к небольшим изменениям в поведении авто на дороге и снизить скорость езды. Это закономерные последствия увеличения клиренса, к которым нужно привыкнуть.
Глядя на машины, которые ездят по русским городам, можно подумать, что все автомобильные производители вступили в сговор и выпускают машины неправильной высоты. Как иначе объяснить то, что у огромной части нашего населения появляется желание то занизить автомобиль, то поднять его на недосягаемую высоту? Отложим пока вопросы занижения и поговорим о том, как и зачем автолюбители лифтуют свои машины проставками.
Что такое клиренс?
Е сли вы думаете, что дорожный просвет автомобиля, он же клиренс, – это расстояние от самой нижней точки на днище машины до опорной поверхности (дорожного покрытия), то вы ошибаетесь… Эту самую нижнюю точку ищут для измерения не на всей площади днища авто, а лишь на его так называемой «центральной части». Понятие кажется расплывчатым, однако существуют несложные формулы для его расчета. Вникать в них смысла нет. Для простоты понимания «центральная часть» среднестатистического седана, используемая для определения клиренса, выглядит примерно так (отмечено красным):
Как мы видим, немало точек нижней части кузова (отмеченные стрелками элементы подвески в зоне колес, брызговики, накладки порогов, наконечники глушителей и некоторые другие) не учитываются при определении клиренса и могут оказаться (и оказываются!) заметно ближе к асфальту, нежели та точка, которая принята за опорную при определении официальной величины дорожного просвета. А если учесть то, что заводские цифры клиренса иномарок чаще всего справедливы лишь для пустого автомобиля, без груза и пассажиров, то не приходится удивляться, когда городской автомобиль чиркает днищем на вполне безобидной грунтовке по дороге на дачу.
В итоге многие автовладельцы, не готовые покупать внедорожник или хотя бы кроссовер, стремятся «приподнять» свой седан, дабы сделать его более универсальным. Установкой шин большего диаметра из списка допустимых производителем размерностей выигрываются честные сантиметр-полтора высоты, однако приобретение новых колес – дело затратное, а некоторые размерности еще и редки. Поэтому значительную популярность получил метод поднятия кузова проставками. Давайте разберемся в его особенностях, плюсах и минусах.
Конструкция проставок
Проставки делятся на передние и задние, различающиеся по конструкции. На полный «лифт», необходимый для увеличения проходимости автомобиля вне асфальта, устанавливают все четыре. Но иногда обходятся парой задних для частичного подъема, обычно требующегося при частых пробоях подвески и задевании днищем за неровности дороги от перевозки тяжелых грузов в багажнике или троих пассажиров на заднем диване.
Передние проставки (речь идёт о подвеске Макферсон) устанавливаются между опорой амортизаторной стойки и кузовом. Представляют они собой кольца из жесткого пластика или алюминия. Задние проставки устанавливаются между кузовом и пружиной заднего моста или балки. Выглядят они как «баранки» из плотной резины или полиуретана с диаметром, соответствующим диаметру пружины.
Усовершенствуем ВАЗ 2110
Чтобы поднять заднюю подвеску на ВАЗ 2110 необходимо:
Поставить автомобиль на ручной тормоз.
С помощью домкрата поднять заднюю часть машины так, чтобы колеса были в воздухе и свободно прокручивались.
Демонтировать колесо.
Открутить болт крепления амортизатора. Для этого потребуется ключ «на 19».
Достать болт. Проделать похожую операцию с противоположным амортизатором.
Взять проставку и определить, с какой стороны расстояние от основания до первого отверстия больше. Та сторона, где оно больше, должна быть направлена вовнутрь. Одну и ту же проставку можно установить как на правый, так и на левый амортизатор, так как эти приспособления зеркально симметричны.
Установить проставку так, чтобы от центра ее нижнего отверстия была проведена линия к верхнему отверстию, которая попадала в вертикаль стойки
Установить проставку можно так, чтобы она не регулировалась по высоте, закрутив амортизатор в одиночное отверстие.
Развернув проставку, можно отрегулировать высоту подвески, закрутив стойку в верхнее или нижнее отверстие, но приспособление тогда нужно будет ставить на противоположный задний амортизатор.
Устанавливая проставку на проушину, важно установить распорку болта, чтобы во время эксплуатации механизм не сломался. Не нужно слишком сильно затягивать болт, достаточно того, чтобы он плотно сидел и не шатался.
Установить болт крепления стойки в отверстия проставки и амортизатора
Высоту можно отрегулировать, выбрав верхнее или нижнее отверстия.
На противоположный амортизатор также установить проставку.
Отрегулировать регулятор давления задних тормозов, открутив болт его крепления. Далее нужно отодвинуть кронштейн чем-либо до такой степени, пока расстояние между рычагом и пружиной не станет 2 миллиметра.
Проверить работоспособность тормозной системы. При резком торможении на малой скорости задняя ось должна блокироваться немного позже, чем передняя. Если задние колеса тормозят намного позже, то нужно уменьшить расстояние от рычага до пружины крепления, а при слишком ранней – увеличить.
Фотоинструкция
Отворачиваем болт нижнего крепления
Вынимаем болт
Стороной с большим расстоянием поворачиваем к продольной оси машины
Линия монтажа должна совпадать с продольной осью амортизатора
Независимо от выбора отверстия
Вставляем распорную втулку и болт
Вставляем болт в отверстия
Как правильно установить проставки под стойку
Монтаж проставок под стойки имеет схожесть с процессом установки под пружины. Тем не менее, в этой работе есть несколько нюансов, которые нужно учитывать.
Чтобы поставить проставки на передние стойки, требуется сделать следующее:
1. Поднять автомобиль домкратом и демонтировать передние колеса.
2. Отсоединить рулевые наконечники и рычаги.
3. Открепить стойку от кузова.
4. Опустить стойку вниз и провернуть ее в сторону для удобства работы.
5. Удалить старые болты и установить удлиненные, а затем надеть вставку, вновь соединив все узлы.
Алгоритм действий, необходимых для установки деталей для задней подвески, не отличается от инструкции по монтажу вставок под переднюю стойку. Чтобы понять наглядно, каким образом проводится работа, можно посмотреть видео, на котором рассматриваются этапы выполнения работы:
В данной статье была представлена подробная инструкция, которая поможет правильно установить проставки для автомобиля. Примечательно, что во время работы нужно учитывать рекомендации, которые помогут избежать негативных последствий тюнинга. Первым делом нужно прочитать руководство, прилагаемое к проставке. В нем часто перечисляются модели автомобилей, для которых предназначена эта деталь. Также рекомендуется монтировать их одновременно в передней и задней части автомобиля — иначе устойчивость автомобиля будет сильно нарушена.
В заключение нужно отметить, что проверять установленные детали нужно каждые полгода (перед началом летнего и зимнего сезона). При наличии малейших повреждений, встроенные элементы рекомендуется заменить, купив новые изделия. Такие действия исключат возможность возникновения аварийных ситуаций на дороге, и защитят узлы автомобиля от повреждений.
Что лучше: бафферы или проставки
Прежде чем понять, какие конструкции лучше, необходимо определить разницу между этими элементами.
Проставки имеют единственное назначение – увеличение расстояния до дорожного полотна. Комплект деталей на 1 колесо стоит от 1 тысячи рублей и выше. Устанавливаются рядом с верхней опорой стойки (опорным подшипником).
Для установки вставок необходимо демонтировать колеса и подвески. Они обладают следующими недостатками: нарушается баланс подвески, смещается центр тяжести, увеличивается нагрузка на амортизаторы.
Автобаферы – это амортизационные подушки, устанавливаемые между витками колесных пружин. Они помогают увеличить дорожный просвет, снизить нагрузку на подвеску. Ставится при помощи обычного автодомкрата – крепится на витки пружины.
Единственный недостаток бафферов – они достаточно дорогие. За 1 элемент необходимо отдать от 1600 рублей. Однако по возможности лучше установить на автомобиль именно автобафферы. Читайте статью «Плюсы и минусы автобеферов».
IamZevs Я езжу на Ford Focus III Wagon г. Москва
Использую баферы в качестве поставок для увеличения клиренса. Они так же смягчают подвеску и улучшают управляемость. Мой опыт использования написал в блоге… Читать далее
Выводы
Установка проставок под пружины для увеличения клиренса на автомобиле в условиях наших дорог порой весьма полезна. Причём не имеет значения, алюминиевые проставки или же силиконовые универсальные. В любом случае вождение по бездорожью и некачественному покрытию становится более комфортным. Да и эффект приподнятости автомобиля над дорогой многим нравится. Однако же не стоит злоупотреблять установкой проставок и слишком сильно увеличивать клиренс, если вы не хотите потерять ходовые качества автомобиля и уменьшить комфорт. Удачи и лёгких дорог!
К счастью, время теннисных мячей между витками задних пружин уже давно прошло, теперь этой же цели служат резиновые прокладки различной толщины под пружины – так называемые, проставки для увеличения клиренса автомобиля. Но вот насколько целесообразна установка проставок с точки зрения изменения эксплуатационных свойств автомобиля?
Минусы увеличения клиренса на автомобиле ВАЗ Попробуем увеличить клиренс при помощи проставок на автомобиле ВАЗ 2109. Об улучшении внешнего вида можно конечно поспорить, а вот практическая нецелесообразность увеличения клиренса, как говорится, на лицо.
Первое, что замечаешь после установки проставок, – еще менее удобно стало водителю. И без того не самое комфортное кресло превратилось в подобие табурета, а постоянные стуки на неровностях в задней подвеске не оставляют сомнений: штатные амортизаторы уже не справляются со своей задачей. Штоку явно не хватает хода – ведь теперь к неровностям дороги добавляется еще и толщина проставки под пружиной.
Всего неделя езды с установленными проставками для увеличения клиренса привела в негодность резиновую втулку нижнего крепления амортизатора и заставила задуматься о судьбе всего нижнего кронштейна (его можно вырвать на очередном ухабе). Если говорить об установке проставок для увеличения клиренса на «Жигулях», то зимой заносы задней оси, даже при использовании соответствующих шин, заставляют кинуть в багажник пару солидных булыжников, нагрузив задние пружины до привычного для них состояния. Не забудьте и о регуляторе тормозных сил («колдуне»), который при описанной модернизации работает не по «правилам», что приводит к снижению эффективности системы и в критической ситуации может довести до аварии.
Плюсы установки проставок для увеличения клиренса Справедливости ради стоит отметить, что езда с полностью загруженным (а часто и перегруженным) автомобилем с установленными проставками не сопровождается постоянными пробоями задней подвески и чирканьем задних колес по подкрылкам. По итогам личного опыта езды за пол года: поставив проставки для увеличения клиренса, думайте в первую очередь о «здоровье» амортизаторов. А использование проставок типа «домик» (специальные металлические крепления нижних болтов амортизаторов), как правило, приводят к тем же результатам.
Для увеличения дорожного просвета между дорожным покрытием и кузовом автомобиля используются специальные проставки. Устанавливать такие детали так же стоит, когда пружина амортизатора значительно ослабла. Вставки отличаются материалами, а так же место установки (межвитковые проставки, под пружину, над пружиной).
