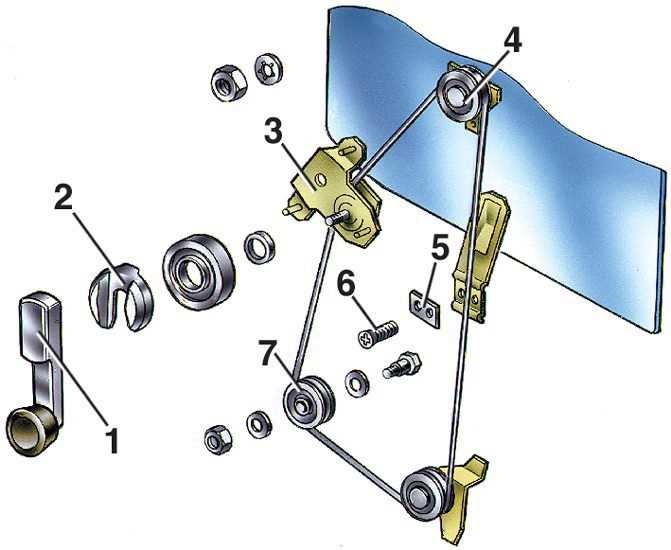

Устройство стеклоподъёмников ВАЗ 2107
Схема стеклоподъемника на авто ВАЗ 2107 для водительской двери поможет разобраться, что из себя представляет прибор. Функционал механизма:
- открытие/закрытия окна;
- создание в салоне комфортного микроклимата;
- поднятие или спуск стекла на необходимый уровень.
Эти устройства бывают ручного и электрического типа. В Жигулях комплектации «стандарт» проводят установку механизма, который открывается с помощью специальной ручки. Электрический вариант позволяет выполнять это действие нажатием одной клавиши. Приборную панель с кнопками можно установить на дверце водителя или разместить персональные переключатели для всех мест, где проводится монтаж стеклоподъемников.
Как собственноручно демонтировать обшивку в Гранте?
Инструменты те же, так как сама суть процесса мало чем отличается от предыдущего. Ваши действия:
- С помощью плоского инструмента отожмите фиксирующий элемент ручки стеклоподъемника.
- Сдвиньте фиксатор в сторону и снимите полностью ручку.
- Извлеките вторую часть ручки и розетку.
- Открутите фиксирующий элемент замка.
- Подденьте плоским инструментом или металлической лопаткой верхнюю накладную часть ручки. Снимите ее.
- Открутите два винта внутри ручки.
- Подденьте с помощью длинного плоского инструмента обшивку внизу, просунув ее между металлом двери и картой.
- В процессе снятия отщелкивайте пистоны, максимально стараясь не повредить их. На задней дверце клипс больше, чем на передней, – 10 штук.
- Вот и все, теперь вы можете полностью снять обшивку с задней дверцы Лады Гранта.
Установка обшивки немного отличается от демонтажа не только последовательностью действий, а и тем, для чего именно снималась старая. Потому данный вопрос будет рассматриваться отдельно.
Процедура незначительно отличается от снятия обшивки передней пассажирской двери, при этом процесс демонтажа еще легче.
Работу необходимо выполнять в такой последовательности:
- Откручивается кнопка блокирования замка двери.
- Снимается ручка механического стеклоподъемника способом, описанным выше — сначала вынимается зацеп, а потом рукоятка (для электростеклоподъемников шаги также описаны выше).
- Плоским инструментом поддевается и снимается накладка ручки.
- Откручиваются два винта, расположенных под снятой накладкой.
- На обшивке задних дверей нет двух нижних болтов, которые встречались ранее, так как в этих дверях не предусмотрены карманы. Поэтому все, что остается — снять обшивку с клипс.
Как снять обшивку правильно и своими руками? Первым действием потребуется отключить клемму «минус» от питающего аккумулятора Лада Гранта. В данном действии отсутствует необходимость, если двери кормы не оснащены электроприводами стеклоподъемников. При демонтаже обшивки с передней дверной карты отключение клеммы — обязательная мера!
Для надежной посадки обшивки на свое место потребуется обзавестись новыми клипсами. Не исключен момент облома этих фиксаторов во время процедуры снятия.
Далее на декоративной дверной панели Лада Гранта с помощью плоско-профильной отвертки поддеваем заглушку и извлекаем ее. Действуем внимательно во избежание обламывания ее крепежа. Крестообразной отверткой откручиваем фиксирующий винт. Аналогичную процедуру выполняем с болтом, располагающимся в пластмассовом гнезде.
Остается единственное действие – отвинтить оставшиеся пару болтов фиксации обшивки, которые расположены внизу дверной карты.Для снятия блокирующей кнопки замка потребуется выполнить нехитрую манипуляцию – поворачиваем ее влево и не спеша тянем вверх. Если авто оборудовано ручным приводом механизма зеркал, то с помощью отвертки поддеваем уплотнительную прокладку рычага шарнира зеркала и извлекаем его.
Читать далее: Ремонт глушителя своими руками без сварки: герметиком, лентой
По фото рекомендуется предварительно ознакомиться с местами расположения клипс в Лада Гранта. Это позволит снизить риск возникновения повреждений и обеспечит экономию времени на работу.
Как выполнить демонтаж ручных или электрических стеклоподъемников?
Решение проблемы с автоматическим открытием и закрытием окна со стеклоподъёмника — бортжурнал Volkswagen Polo Hatchback Grey 2010 года на DRIVE2
Не так давно, неделю назад, у меня случилась беда со стеклоподъёмниками — перестала работать 2ая фаза кнопки, которая активирует автоматический полное закрытие или же открытие окна. Сначала проблема проявилась только на водительском подъемнике, потом уже сразу на все четырех стеклоподъёмниках. Думал, что проблема в морозе на улице, но на днях делал сигнализацию и машина стояла в тепле 5 часов и ситуация никак не поменялась. Вчера начал тыркать подъемники и нашёл способ как излечить эту проблему. Спасибо установщику сигнализации за поданную идею. Действия следующие: окно закрыто, дергаем кнопку стеклоподъёмника вверх, т.е. ЗАКРЫАЕМ стекло, дергаем вплоть до второй фазы, чтобы активировалось автоматическое закрытие окна. Я подержал секунду в самом последнем положении и отпустил. После чего нажимаем кнопку вниз до упору, чтобы окно полностью открылось в авто-режиме, оно открывается, но наверх закрываться не хочет в том же авто-режиме. Тут мы поступаем обратным способом — когда окно полностью открыто, нажимаем кнопку до упора, дабы активировалась авто-ОТКРЫТИЕ окна, держим секунду-другую и вуаля, окно теперь и подымается и опускается в автоматическом режиме. Данную операцию нужно проделывать соответственно с каждым не работающим стеклоподъёмником, всё это можно проделать с главного пульта водительской двери. Как подсказал мне установщик, это процесс обучения стеклоподъёмников. Видимо, произошёл какой-то сбой и они деактивировались.
Данная статья будет точно полезной для тех автомобилистов, которые владеют машинами с электрическими стеклоподъемниками. Да, есть tiot немало автомобилей с механикой, или как их еще называют — веслами, но с каждым днем таких моделей становится всё меньше.
Несмотря на технический прогресс, конструкция и устройство стеклоподъемников не всегда идеальна, и часто они начинают барахлить: то работают через раз, то и вовсе перестают поднимать или опускать стекло. Но почему-то многие владельцы сразу же думают, что вышел из строя сам мотор механизма. В реальности же, причин этой неисправности может быть очень много. И сейчас мо поговорим о самых популярных.
Основные причины нерабочего стеклоподъемника
Думаю, что стоит описать все в хронологическом порядке, начиная приводить причину от менее серьезной к более.
1. Отходит контакт на кнопке или моторе стеклоподъемника. Для этого необходимо вытащить саму кнопку из дверной панели или консоли торпеды (в зависимости от того, где она у вас находится) и проверить соединение. При необходимости отсоединяем и подсоединяем разъем заново. Если проблема не ушла, идем дальше.
2. Перегорание предохранителя. Обязательно откройте монтажный блок и проверьте тот плавкий предохранитель, который отвечает за работу стеклоподъемников. Возможно, именно перегоревший предохранитель является причиной отказа. Если такой был обнаружен, достаньте его и замените на новый.
3. Попадание посторонних предметов в механизм стеклоподъемника. Такое бывает, что шторка внутри двери или провод, случайно непристегнутый хомутом, попадает в механизм и он заклинивает, и разумеется, что после нажатия на кнопку не будет никакой реакции. Проблема уже посерьезнее, чем описанные выше две, так как придется снимать обшивку двери и смотреть, нет ли посторонних предметов в трапеции стеклоподъемника.
4. Выход из строя моторчика. Если все описанные выше способы не решили проблему, проверьте моторчик, подсоединив его к разъему другой двери, к примеру, или даже напрямую от аккумулятора, если есть такая возможность. Бывает, что внутри мотора «обгоняет» шлицы на шестеренке привода, и в таком случае скорее всего придется менять мотор, так как ремкомплекты найти практически нереально.
5. Неисправность блока комфорта. В зависимости от типа вашего автомобиля, бывают различного рода блоки управления и комфорта, которые могут отвечать за нормальную работу всех электроприборов в автомобиле. И стеклоподъемники здесь точно не исключение. Нередко встречаются машины, где на каждую дверь идет свой блок комфорта и если он выходит из строя, разумеется, работать механизм подъема или опускания не будет.
6. Проблемы с электропроводкой. Это случается крайне редко, но все же стоит об этом отдельно упомянуть. Чаще всего провода могут переламываться в двери или на соединении «кузов-дверь», так что особо тщательно нужно проверять эти участки, если есть подозрения на проводку.
7. Поломка трапеции или рейки стеклоподъемника. В данном случае также потребуется снятие обшивки двери и изъятие всего механизма наружу, чтобы убедиться, что причина была именно в механической части трапеции. Бывает обрыв троса, поломка «бубликов» и шестеренок, и другие механические повреждения.

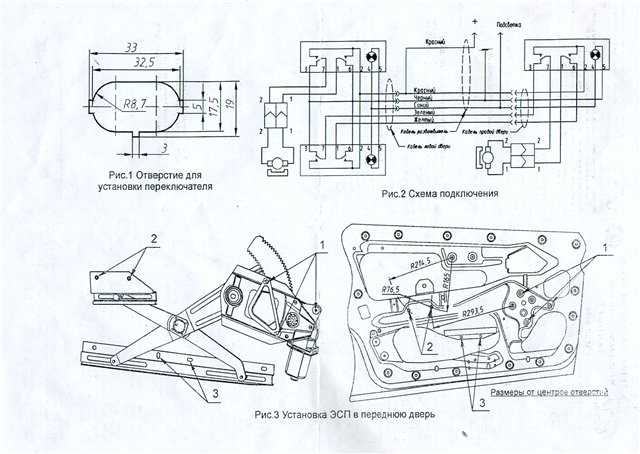

Установка электрических подъёмников стекла на ваз 2107
Электростеклоподъёмник для ваз 2107
Следует отметить, что автомобилестроение не стоит на месте и постоянно развивается. Талантливые инженеры довольно часто радуют нас техническими новинками. К одним из таких новинок, до недавнего времени, относился электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки», весьма актуальным стал вопрос о том, как установить электростеклоподъемники на ваз 2107. Сегодня применяется немало таких устройств различных марок и брендов, как отечественных, так и зарубежных производителей. К отечественным представителям данного назначения агрегатов относятся, на пример, такие как «Катран», «Форвард» и «Гранат». Однако, при установке электроподъёмника на ваз 2107, существует определённая проблема. Дело в том, что стекло данной модели опускается по всей длине двери (в данной конструкции нет поворотной форточки) и, для установки вышеупомянутых моделей подъёмников, очень мало места. Выход из данной ситуации всё-таки есть. На «семёрку» вполне подходит подъёмник зарубежного производства компании SPAL. В данном случае весьма неплохо зарекомендовала себя модель Delux. Конечно, цена на эту модель оставляет желать лучшего, но она того стоит. Производиться установка следующим образом:
- Вначале необходимо основательно изучить инструкцию.
- Затем, для безопасности проведения работ, отсоединяем провода от клемм аккумулятора.
- Далее необходимо поднять стекло вверх до упора и закрепить его скотчем.
- Затем снимаем старый механический подъёмник.
- Выбираем место и, согласно инструкции, устанавливаем электромотор.
- Укладываем на штатное место трос.
- Далее необходимо подготовить посадочные отверстия для кнопок включения подъёмника. Наиболее удобными местами будут ручка двери и панель приборов.
- В соответствии со схемой, предоставленной в инструкции, подключаем электропровода.
- Устанавливаем подсоединённые кнопки на свои места.
Замена выполнена. Далее необходимо подсоединить необходимые провода к клеммам аккумулятора и проверить работоспособность нового устройства. Ниже представлено видео, которое позволит вам наглядно изучить некоторые проблемы, возникающие при установке подъёмника.
замена стеклоподъемника ваз 2101 .
| ЗАМЕНА СТЕКЛОПОДЪЕМНИКА ВАЗ 2106 (КЛАССИКА) |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъемника ВАЗ 2106 |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъёмника ваз классика |
|
|
|
||||||||||
Нажми для просмотра| Установка стеклоподъёмника ВАЗ |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъемника ВАЗ 2106 ЗАДНЕЙ Двери, без скобы удерживающией тросики |
|
|
|
||||||||||
Нажми для просмотра
| ВАЗ 2101 Установка электростеклоподъёмников. |
|
|
|
||||||||||
Нажми для просмотра
| ремонт стеклоподъемника ВАЗ. не работает стеклоподъемник ВАЗ |
|
|
|
||||||||||
Нажми для просмотра
| Как починить стеклоподъёмник Жигули (Ваз Классика) ? |
|
|
|
||||||||||
Нажми для просмотра| Замена стеклоподъемника на ваз 2104 2105 2107 нива (жигулях классике). |
|
|
|
||||||||||
Нажми для просмотра
| Замена привода стеклоподъёмника на ВАЗ 2106+проблемы с новым стеклоподъёмником |
|
|
|
||||||||||
Нажми для просмотра
| стеклоподемник |
|
|
|
||||||||||
Нажми для просмотра
| Установка кронштейна опускания стекла ВАЗ 2101… |
|
|
|
||||||||||
Нажми для просмотра
| Плохо закрываются двери ВАЗ 2104, 2105, 2106, 2107, НИВА. Часть 1-я |
|
|
|
||||||||||
Нажми для просмотра| плюс 40 лошадей |
|
|
|
||||||||||
Нажми для просмотра
| Замена механизма стекло-подъемника ВАЗ 2121 Нива |
|
|
|
||||||||||
Нажми для просмотра
| Смотреть всем у кого проблемы с включением стартера. Полезный совет от автоэлектрика. |
|
|
|
||||||||||
Нажми для просмотра
| Замена верхнего ролика стеклоподъёмника НИВЫ Замена стеклоподъёмника НИВЫ |
|
|
|
||||||||||
Нажми для просмотра
| Установка электростеклоподъемников на ваз 2107 |
|
|
|
||||||||||
Нажми для просмотра| ЧТОБ ДВЕРЬ ЛУЧШЕ ЗАКРЫВАЛАСЬ. |
|
|
|
||||||||||
Нажми для просмотра
| бесшумные замки ваз 2107 (часть 1) |
|
|
|
||||||||||
Нажми для просмотра
| Быстрые стеклоподъемники на ВАЗ 2107. ЭСП на классику. Путь к люксу |
|
|
|
||||||||||
Нажми для просмотра
| Доработка ручек и замков на дверях ВАЗ 2106 |
|
|
|
||||||||||
Нажми для просмотра
| почему слетает трос Стеклоподъемник своими руками |
|
|
|
||||||||||
Нажми для просмотра| Установка стеклоподъемников ФОРВАРД на ВАЗ-2101″ rel=”spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъемника на классике / ВАЗ 2106 – SixWhite” rel=”spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| Сборка Двери ВАЗ 2106″ rel=”spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| замена верхнева ролика ваз классика 2106 извините очень тихо” rel=”spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| Стеклоподъемник ВАЗ 2101, 2102, 2103, 2106 задний | ДМЗ (Россия)” rel=”spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра| Замена переднего стеклоподъемника ВАЗ 2104-2105-2107″ rel=”spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| ВАЗ2101 установка стеклоподъёмника часть 1 011 MTS” rel=”spf-prefetch |
Замена стеклоподъемника на ВАЗ-2107 своими руками: пошаговая видеоинструкция
Стеклоподъемники в любой машине должны находиться в исправном состоянии, даже если они используются очень редко. С завода на ВАЗ-2107 устанавливаются тросовые подъемники, которые приводятся в действие вручную. Если же на машине установлен электропривод, это уже говорит о том, что была произведена доработка автовладельцем. В данной статье мы рассмотрим вопрос о том, как заменить стеклоподъемник на «семерке» самостоятельно.

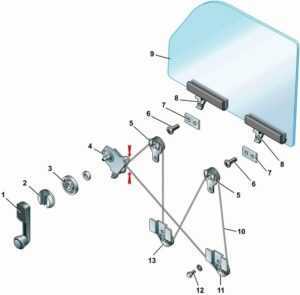

Особенности конструкции
Большинство владельцев седьмой модели нового поколения уверены в том, что процесс замены стеклоподъемника несколько усложнен. Все потому, что стекло соединено с опорами и тросиком не в одном, а 2-х местах. Такое решение потребовало добавить еще один ролик. Теперь их используется 4 штуки (три – для направления, один – для натяжения).
Произвести замену самостоятельно вполне возможно при наличии простых инструментов:
- Ключи (8, 10).
- Крестообразная отвертка.
Пошаговая последовательность замены на передней двери
Чтобы установить новый стеклоподъемник, предварительно необходимо демонтировать старый механизм.
Подготовительные работы:
- Открутите три болта, которые фиксируют ручку к двери.
- Демонтируйте ручку.
- Снимите обшивку с двери.
Это нужно для того, чтобы тросик не вылетел с пазов в барабане, и механизм можно было применить повторно.
Снятие конструкции выполняется следующим образом:
- Спустите стекло в пределах одного оборота рукоятки подъемника стекла, чтобы через технологические дверные проемы можно было добраться до фиксатора троса и к опорам стекла.
- Один фиксирующий винт нужно выкрутить полностью, а другой немного ослабить у скобы крепления тросика к несущему выступу. Выведите его.
- Поднимите стекло в крайнее верхнее положение и закрепите его при помощи обычной отвертки. Для этого можно использовать и другие подручные средства.
- Возьмите ключ на 10 и немного ослабьте гайку, которая крепит натяжной ролик. Он находится по центру снизу двери.
- Уберите трос с натяжного и трех направляющих катушек.
- Открутите три гайки, которые крепят устройство стеклоподъемника к двери.
- Открутите 2 гайки, фиксирующие направляющий желобок и отодвиньте его вправо.

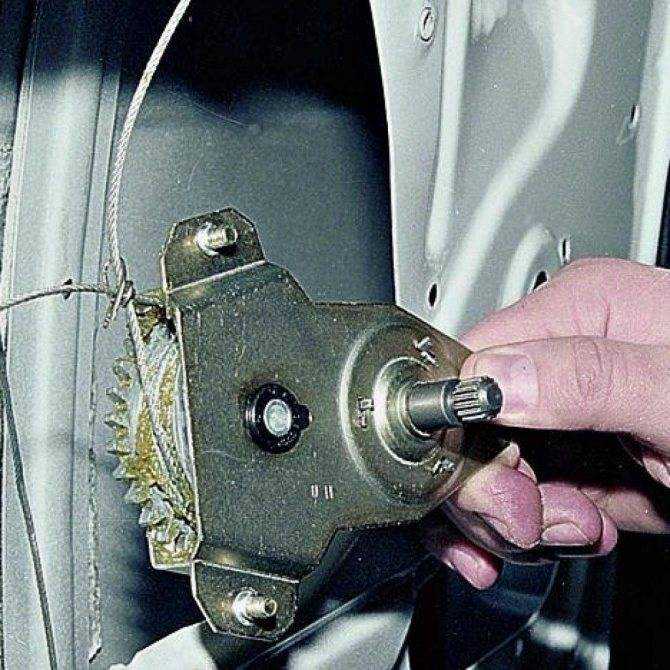

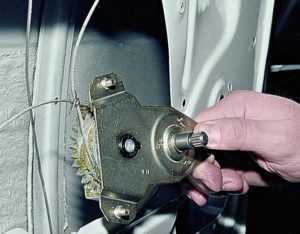

- Завершающим этапом идет демонтаж стеклоподъемника из двери.
После того, как механизм снят, можно проверить, как вращаются ролики.

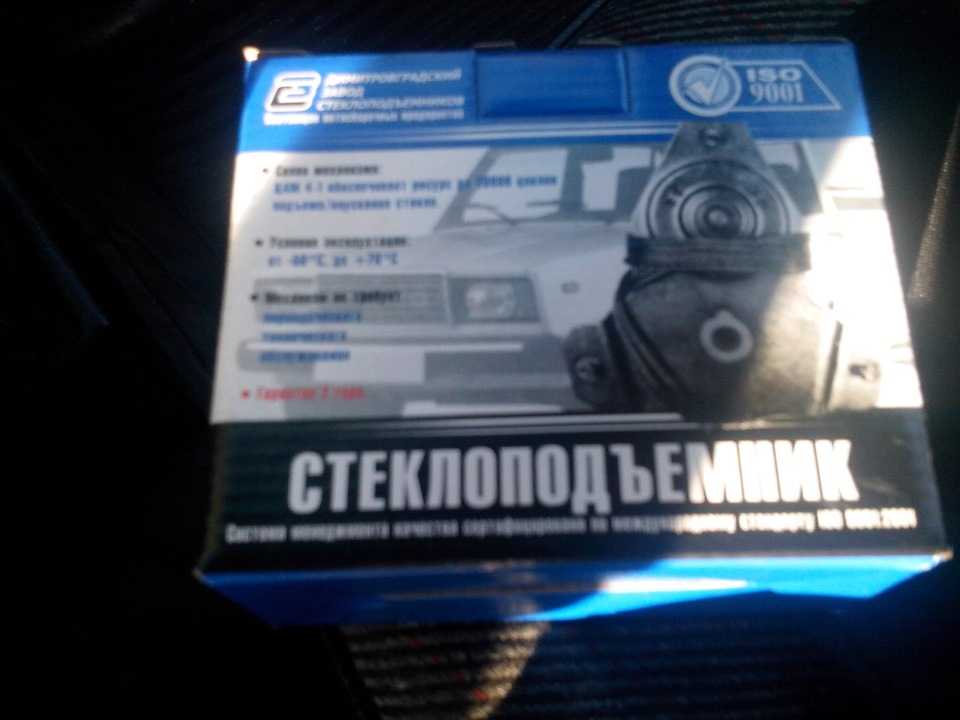

Установка нового стеклоподъемника
Новый механизм должен в обязательном порядке обладать скобой, которая фиксирует две ветки тросиков. Ее нельзя снимать до того момента, пока не будет произведена полноценная установка.
В целом процесс монтажа выглядит следующим образом:
- Установка и фиксация корпуса на «свое» место.
- Установка тросов вокруг роликов.
- Закрепление обойм стекла с тросом. Он фиксируется винтами с помощью 2-х скоб.
- Монтаж направляющего желобка.
- Натяжка троса.
- Теперь убирается скоба, которая фиксирует ветви троса.
- Установка дверной обивки и ручки.

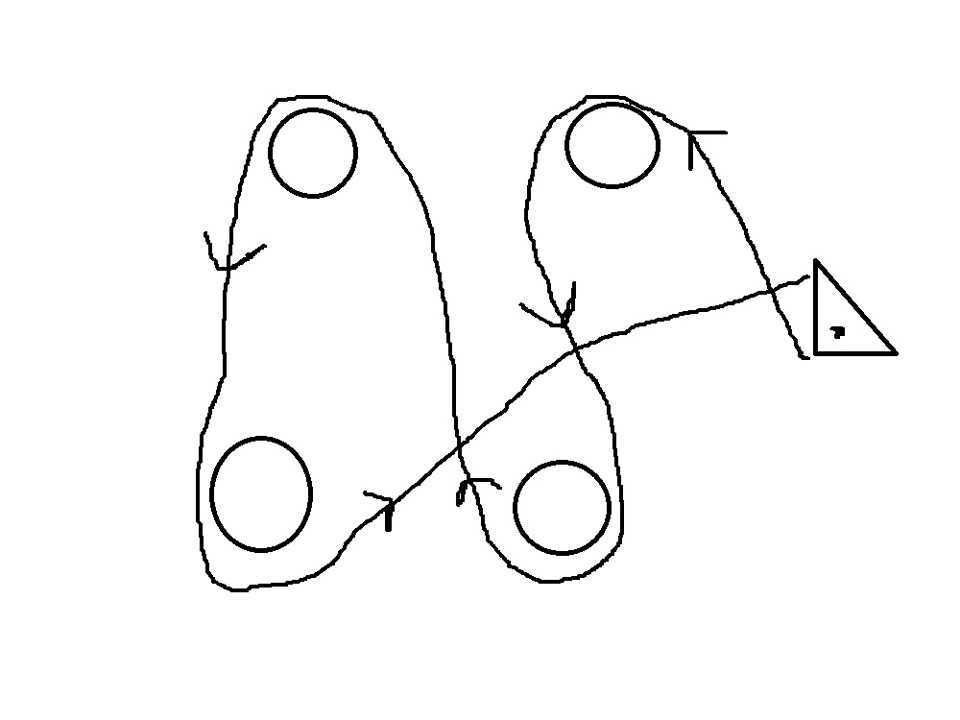

Обводить тросик вокруг роликов можно двумя путями через опору качения (верхнюю или нижнюю). Если обводка идет через нижний ролик, тогда трос направляется следующим образом:
- Левый направляющих ролик (нижний).
- Левая направляющая опора (вверху).
- Центральная натяжная катушка (внизу).
- Направляющий элемент справа вверху.
Если производится замену фронтального стеклоподъемника, тогда можно обводить через верхнюю катушку в обратной последовательности.
Процесс натяжки:
- Опустите стекло в нижнее положение.
- Поверните ручку до упора в направлении опускания стекла.
- Отрегулируйте натяжение троса путем передвижения необходимого ролика.
- Зажим болта, который фиксирует ролик.
Обратите внимание на то, что натяжка должна быть чувствительной. Трос не должен быть перетянут, но и позволять ему болтаться, также не стоит
Если после установки нового механизма появился скрип, тогда сделайте следующее:
- Ослабьте и выведите трос из-под роликов.
- Перекрестите нижнюю и верхнюю ветви, которые выходят из барабана механизма.
- Повторите процедуру установки и натяжения.
Краткая инструкция по замене механизма
В общем, процедура замены стеклоподъемника выглядит так:
- Снимается дверная обшивка.
- Отсоединяется трос от обойм, которые удерживают стекло.
- С роликов снимается трос.
- Далее идет снятие направляющего желоба и механизма подъемника.
- Установка нового стеклоподъемника.
- Заправка троса.
- Фиксация кронштейнов стекла и натяжка троса.
- Установка обшивки дверей обратно.
Подводя итог, отметим, что процесс замены стеклоподъемника на ВАЗ-2107 – это вполне посильная задача для автовладельца. В процессе ремонта главное внимательно выполнять все рекомендации и установка нового механизма не станет для вас проблемой.
По какому принципу функционирует механизм
Стеклоподъемник с автоматическим механизмом является электромеханическим устройством, позволяющим оперативно открывать или закрывать стекла транспортного средства. Главный смысл заключается в движении стекла посредством передачи усиления на стекло с редуктора конструкции.
Устройство имеет следующие рабочие узлы:
Привод (редуктор) — помогает создать необходимое усилие, чтобы организовать передвижение стекла в двери машины. Функционирует совместно с зубчатой или червячной передачей. Подобный тандем дает возможность открыть окно на требуемую высоту без дальнейших падений.
Система включения и выключения, представленная в виде обыкновенной кнопки (с ее помощью можно регулировать подъем стекла на определенную высоту).
Стекло.
Подъемная конструкция. Механизм передает усилие с редуктора на стекло.
Механизм предполагает следующий рабочий алгоритм:
усилие передается через реечную систему;
стекло поднимается посредством троса;
усиление посредством системы рычагов.
В зависимости от того, какая система передачи используется, можно судить о реечном, тросовом, рычажном механизме. В современных иномарках чаще всего присутствуют реечный или тросовый варианты.
И хотя конструкция довольно проста, система может начать работать некорректным образом в любой момент.
Интересный факт, что первые стеклоподъемники появились на территории США в 40-х годах на автомобилях Packard180. Через год автоконцерн Линкольна начал внедрять новую систему в свои семиместные седаны.
Краткая инструкция по замене механизма
В общем, процедура замены стеклоподъемника выглядит так:
- Снимается дверная обшивка.
- Отсоединяется трос от обойм, которые удерживают стекло.
- С роликов снимается трос.
- Далее идет снятие направляющего желоба и механизма подъемника.
- Установка нового стеклоподъемника.
- Заправка троса.
- Фиксация кронштейнов стекла и натяжка троса.
- Установка обшивки дверей обратно.
Подводя итог, отметим, что процесс замены стеклоподъемника на ВАЗ-2107 – это вполне посильная задача для автовладельца. В процессе ремонта главное внимательно выполнять все рекомендации и установка нового механизма не станет для вас проблемой.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
Стеклоподъемник – это важный узел любого автомобиля. Хоть автомобилисты и не пользуются стеклоподъемниками при каждой поездке, но они всегда должны быть в рабочем состоянии. В автомобилях ВАЗ-2107 завод-изготовитель устанавливает ручные стеклоподъемники с тросовым приводом. Наличие электрических стеклоподъемников в «семерке» говорит о доработке автомобиля его владельцем.
Основная сложность при проведении такой операции, как замена стеклоподъемника ваз 2107, заключается в малом пространстве внутри дверей данного автомобиля.
Давайте более подробно рассмотрим процедуру замены ручного стеклоподъемника тросового типа на передней двери автомобиля ВАЗ-2107. Итак:

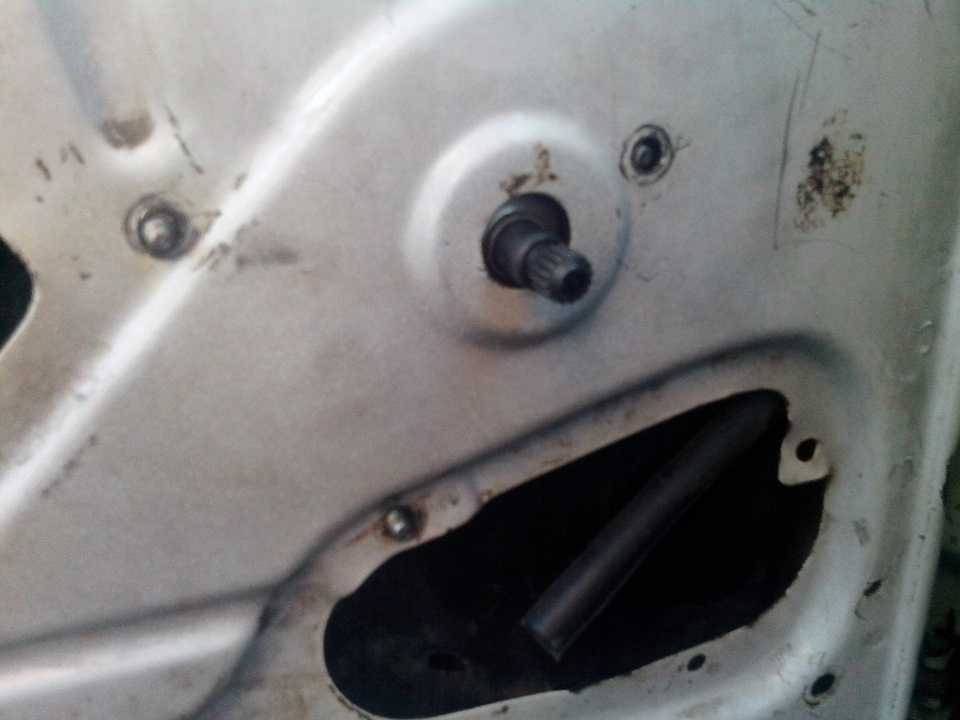

-Первым делом снимаем с внутренней стороны двери ручку открывания и ручку привода ручного стеклоподъемника;
— Откручиваем кнопку блокировки двери;
— Снимаем обшивку двери;
— Откручиваем две прижимные пластины, удерживающие троса;
— Опускаем стекло двери в самое нижнее положение;
— При помощи ключа №10 ослабляем крепление ролика – натяжителя и сдвигаем сам ролик немного в сторону, чтобы появилась возможность снять трос;
— Накидным ключом №8 откручиваем три крепежные гайки механизма стеклоподъемника;

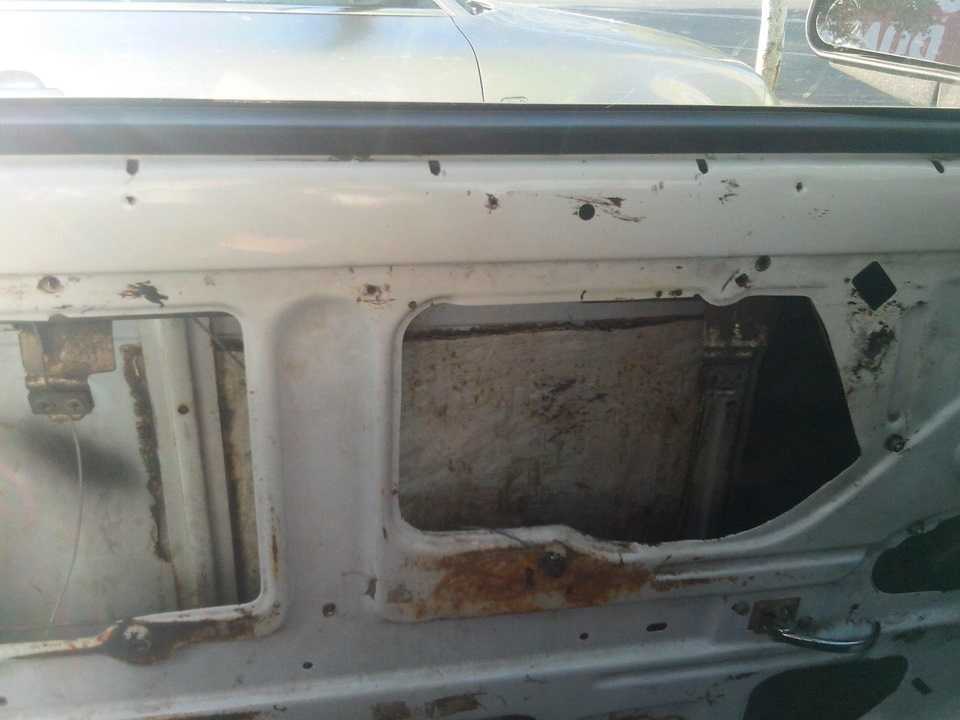

— Приподнимаем стекло двери и вынимаем механизм стеклоподъемника через технологическое отверстие в двери автомобиля.
Установка нового стеклоподъемника производится в обратной последовательности. Однако имеются некоторые особенности, о которых хотелось бы сказать:
— Перед установкой механизма обязательно нужно промазать трос смазкой;
— На верхний ролик двери сразу подается нижняя ветвь троса, а верхняя ветвь соответственно будет идти вниз. Ввиду необходимости таких действий, советуем использовать проволоку, которая убирается после полного закрепления механизма стеклоподъемника и проведения всех регулировочных работ;
— Еще в механизме стеклоподъемника автомашины ВАЗ-2107 есть один верхний невидимый ролик. На первый взгляд надеть на него трос просто невозможно. Делаем так — на вершине троса скручиваем незамкнутую петлю и направляем ее к тому месту, где находится этот «невидимый» ролик. Двигаем петлю вверх – вниз, пытаясь зацепиться за ролик. В любом случае после нескольких попыток вы зацепитесь за этот ролик;
— Регулируем плавность движения стекла и окончательно подтягиваем все крепежные гайки.
Вот и весь процесс замены стеклоподъемника на автомобилях ВАЗ-2107.
Неделю назад вновь порвался трос стеклоподъёмника. Долго не хотел менять его, потому что на семерках там целая система, блин. Хотел купить электро, но финансы послали нафиг) Решено было поменять все таки его. Кстати, это второй раз тот же самый рвётся с водительской стороны. Первый раз сам поменять не смог, прибегнул к помощи дяди. Сейчас от скуки пробовал сам и получилось.
Вообщем, нам понадобиться:-Стеклоподъёмник-Головка на 8 / ключ на 8-Головка на 10 / ключ на 10-Запасные клипсы обшивки дверей-Руки. Опыт. Навыки.
Разбираем обшивку машины, все знают как это делать, поэтому без фото.Снимаем старый стеклоподъёмник, открутив 3 гайки на 8.
Затем, как вынули его, откручиваем 4 самореза которые крепят стекло к тросу
Открываем коробку стеклоподъёмника. Распутываем его, но не в коем случае не снимаем железный фиксатор. и надеваем его на ролики. я начинал с верхнего правого. Вот нарисованная схемка
Как одели на ролики трос, ставим сам стеклоподъёмник на место, снимая железный фиксатор. Натягиваем трос нижним правым роликом и не забывает закрутить направляющую стекла.Возможно без опыта у вас не получится сразу установить все как полагается, потому что сложно отрегулировать трос идеально.Собираем обшивку двери на место
Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция
Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки. Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.
Снимаем ручку стеклоподъёмника
Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.
За несколько лет владения ВАЗ 2107 мы убедились, что в случае поломки ручку лучше сразу поменять, так как ремонт её помогает ненадолго и экономически нецелесообразен. Стоимость ручки стеклоподъёмника на «семёрку» составляет в разных автомагазинах от 20 до 80 рублей, так что можно заодно заменить все четыре ручки, выбрав их внешний вид на свой вкус. Можно даже выбрать и установить красивые ручки от других автомобилей.
Заменить ручку несложно, это происходит в следующем порядке:
- Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.
- Снять и на её место установить новую.
Снимаем стеклоподъёмник
Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:
- Опустить стекло до упора и снять ручку стеклоподъёмника.
- Открутить болты крепления дверной ручки и снять её.
Устанавливаем новый механизм
Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:
- Смазать трос стеклоподъёмника.
Замена тросика
Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:
- перед установкой обязательно нужно обильно промазать трос смазкой;
- на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
- в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.
Замена роликов
В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами. Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла. В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.
Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.
Видео: замена стеклоподъёмника на ВАЗ 2107
Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.
Как восстановить работу стеклоподъемника
Первый этап – это проведение комплексной и качественной диагностики, чтобы понять причину поломки и ее локализацию. Для этого потребуется выполнить несколько действий:
проверить состояние предохранителя, расположенного на стеклоподъемнике;
включить кнопку и попробовать поднять стекло, повторить действие с панели управления. Если во втором случае все срабатывает, значит, проблема кроется в кнопке;
послушать, работает ли мотор. Если звук есть, но стекло так и не поднялось, нужно разбирать дверь, поскольку вышел из строя именно подъемный механизм.
Если конструкция вышла из строя внутри двери, значит, придется делать разборку. Как правило, предварительно приходиться тратить деньги на новые комплектующие.
Перестала работать кнопка
Данная процедура считается самой простой и не затратной по времени. Не потребуется снимать с двери обшивку и делать полную разборку. Как правило, нужно только избавиться от пластиковой накладки, которая покажет электрический механизм и подведенные провода.
Чтобы снять заглушки, лучше всего использовать острый нож: аккуратно поддеть пластинку и снять ее. Затем посмотреть, в каком состоянии находится контактная группа. В некоторых случаях достаточно почистить только контакты.
Не стоит торопиться и бежать в магазин, чтобы купить новую кнопку. Для начала нужно взять мультиметр, чтобы прозвонить элемент. Если ток нормально проходит по цепи, значит, некоторые участки могли окислиться и достаточно сделать только повторную пайку.
Когда кнопка начинает игнорировать команду и перестает проводить электричество, то придется все же вставить новую и сделать сборку в обратном порядке.
Как заменить электродвигатель
Поставить новый электродвигатель можно только после полной разборки двери. Чтобы не повредить обивку, достаточно следовать простому порядку:
снять с аккумулятора питание, чтобы избежать короткого замыкания;
снять декоративные элементы с двери, ручки и колпачки. Лучше всего использовать острый нож. Не нужно торопиться, каждый край приподнимается по очереди, чтобы для начала определить положение защелок и других крепежных элементов;
снять накладки с динамиков, предварительно взять отвертку и открутить;
не торопясь снять остатки обивки, поддевая края по всему периметру. Лучше всего выбирать одно направление: против или по часовой стрелке;
отсоединяются дополнительные провода от пороговых лампочек, динамиков, которые ведут к обивке.
Если все сделано правильно, должен образоваться проем, через который будет видно конструкцию стеклоподъемника.
Работа мотора проверяется при помощи специального оборудования мультиметра. Если элемент не проявляет никаких рабочих признаков, значит можно смело снимать всю конструкцию, включая шестерни, рычаги. Сначала мотор нужно скрутить, извлечь крепежные болты, а затем поставить новую конструкцию. Также рекомендуется смазать маслом или смазкой шестерни и рычаги после установки нового мотора.
Внимание: чтобы сделать разборку двери без механических повреждений и сколов, лучше всего воспользоваться инструкцией по конкретной марке и модели автомобиля. Как правило, такая литература чаще всего встречается в сервисных центрах, на форумах и сайтах
Ликвидация механических поломок
Борьба с механическими поломками также должна происходить на разобранной двери. Среди самых распространенных методов устранения можно выделить следующие:
шестерня из пластика на редукторе вышла из строя. В данном случае возможна только замена, чинить такую деталь нет никакого смысла. Если элемент стерся или треснул, то нужно приобрести новую модель;
погнулись направляющие. Чаще всего такая проблема встречается в после аварии. Лучше всего купить новую деталь и сделать замену;
оборвался трос. Тогда возможна только полная замена;
высохла смазка. Рекомендуется ликвидировать полностью механический узел, смазать и почистить конструкцию.
Вышеперечисленных методов вполне достаточно, чтобы справиться с поломками, касающихся механической системы
Важно принять во внимание, что приобретение новой оригинальной запчасти может обойтись намного дороже. Под заказ деталь может идти очень долго
Инструкция по замене электродвигателя
Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.
Процесс замены рассмотрен на примере автомобиля Лада Калина:
- Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
- Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
- Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
- Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.
