Последовательность операций при установке «старт/стоп» на замок зажигания

Чтобы правильно вмонтировать устройство в систему, необходимо соблюдать приведённую ниже последовательность действий:

Вначале извлекается личинка замка зажигания, за ней следует сам замок.

Личинка замка зажигания извлечена из гнезда

Провода, находящиеся в замке, аккуратно обрезаются.

Жгут обрезанных проводов из замка зажигания

Проводка, идущая к блоку зажигания, изолируется с помощью изоленты, после чего к ним подключается кнопка из комплекта в соответствии с выбранной ранее схемой.

Провода на блоке зажигания тщательно обматываются изолентой

После подключения клавиша монтируется на приборной панели или в любом другом удобном для водителя месте.

Кнопка «старт/стоп», смонтированная на приборной панели автомобиля

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

• достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
• часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
• часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
• поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
• если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
• если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
• если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Лада 2114 SnowMan › Бортжурнал › Стеклоподъемники без зажигания

Останавливаешься, глушишь двигатель, вынимаешь ключ из замка зажигания, нажимаешь на кнопку электростеклоподъемника что бы закрыть окно, НО НЕ ТУТ ТО БЫЛО. При выключенном зажигании кнопки стеклоподъмников не работают. Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания…

Думаю всем Вам знакома данная ситуация.

Этот «недуг» я поборол в первые дни пользования автомобилем за долго до того как зарегистрировался на драйве. В связи с тем что на драйве меня уже не однократно спрашивали как я это сделал решил выложить подробный отчет.

А начал я тогда с изучения матчасти.

Схема подключения электростеклоподъемников ВАЗ 2114 электрическая принципиальная

Немного теории:Из схемы видно что плюсовой провод питания стеклоподъемников проходит через реле стеклоподъемников К5 и разомкнут (30 и 87 контакты). При повороте ключа зажигания подается плюс на 85 контакт реле К5, включается электромагнит реле и замыкает 30 и 87 контакты, после чего появляется плюс на кнопках стеклоподъемников.

Вывод:Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже. Красной линией обозначена перемычка.

Переходим к практике:Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Способ №2Здесь я опишу еще один способ изготовления перемычки.Нам понадобятся:— Клемма разъёмная 6,4мм ПАПА — 2шт— 5см проводаЗачищаем по 5-7мм изоляции с каждого края провода. При помощи кримпера на концах провода обжимаем разъемные клеммы.

Вот что должно получиться

Вставляем получившеюся перемычку вместо реле стеклоподъемников К5 в монтажном блоке (перемычка вставляется между контакты 30 и 87).

Способ №3В данном варианте роль перемычки будет выполнять само реле стеклоподъемников К5 с небольшой доработкой. Вынимаем реле К5 из монтажного блока, перевернув реле мы увидим маркировку его контактов. Берем кусок проволоки без изоляции и наматываем его на 30 и 87 контакты реле (см. рисунок ниже). Возвращаем реле К5 на свое место в монтажном блоке.

Проволока обозначена красным

Электростеклоподъемники передних дверей ВАЗ 2115, ВАЗ 2114 (схема включения):1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения

Очень многие автомобили, выпускающиеся в последнее время, оборудованы Электростеклоподъемниками. Зачастую электростеклоподъемники устанавливаются только на передние двери. Но ранее в комплектации автомобилей ВАЗ 2114 и ВАЗ 2115 электрические стеклоподъемники вообще не предусматривались. Такие автомобили укомплектовывались обычными механическими подъемниками как передних, так и задних стекол.

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал моторедуктора.Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор — реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

Выше приведена схема включения электростеклоподъемников на автомобилях ВАЗ 2114 и ВАЗ 2115. Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.

Добавить комментарий к статье

FakeHeader

Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около рублей, но как оказалось это был драгоценный опыт.

Вывод: Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже.

Зачастую электростеклоподъемники устанавливаются только на передние двери.

Подготовка к установке электрических стеклоподъемников Перед началом проведения работ необходимо приобрести все элементы для ремонта. Как это сделать показано в фотоотчете. После этого обязательно нужно очистить внутреннее пространство двери, чтобы там не было пыли и грязи. Переходим к практике: Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Замените предохранитель на новый. Последовательность действий такая: Удалите уплотнитель стекла, на время выполнения работ.

После срезал на двух кнопках бортики, соответственно на одной с левой стороны на другой с правой. Далее устанавливаем электростеклоподъемник в двери через верхнее технологическое отверстие. Сам электродвигатель является частью моторедуктора, в который входит также червячный редуктор.

Истории наших читателей

Подготовка к установке электрических стеклоподъемников Перед началом проведения работ необходимо приобрести все элементы для ремонта. Всем привет! Начинается он с отключения аккумуляторной батареи. Схема электростеклоподъемников Ваз Электростеклоподъемники служат для поднятия и опускания стекол дверей и устанавливаются на часть.

Вынуть механизм стеклоподъемника через окно двери. Подключение электрооборудования Теперь, чтобы стеклоподъемники работали правильно, необходимо их подключить. Черный провод вставляем в гнездо 1 разъема кнопки Черно-белый — в гнездо 7. Установка кнопок от Гранты на 2110 (простейшая схема)

Как заменить стеклоподъемник на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва с той двери автомобиля на которой вы собираетесь производить работу, снимите обшивку. (Как снять обшивку, вы сможете найти в статье: «Замена обшивки двери на новую»)

2) Теперь снимите боковое стекло с двери автомобиля, воспользовавшись для этого статьей, по «Замене стекла на боковой двери автомобиля».

3) Затем с помощью удлинителя с накидной головкой, отверните две гайки которые крепят среднюю часть направляющей механизма.

4) Следом отверните ещё одну гайку нижнего крепления.

5) А после чего выверните гайку верхнего крепления.

6) Теперь при помощи всё того же удлинителя с накидной головкой, выверните полностью три гайки, которые крепят сам механизм стеклоподъемника.

7) И в завершение операции, через отверстие во внутренней части двери извлеките стеклоподъемник.

Установка: 1) В начале установите новый стеклоподъемник на свое место. А после установки закрутите все болты и все гайки которые его крепят.

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
5. демонтируем обшивку двери;
6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Типы и основные причины их поломок

Сегодня эксплуатируются следующие виды стеклоподъемников на ВАЗ:

• реечного типа (специалисты считают их самыми надежными из всех известных конструкций);

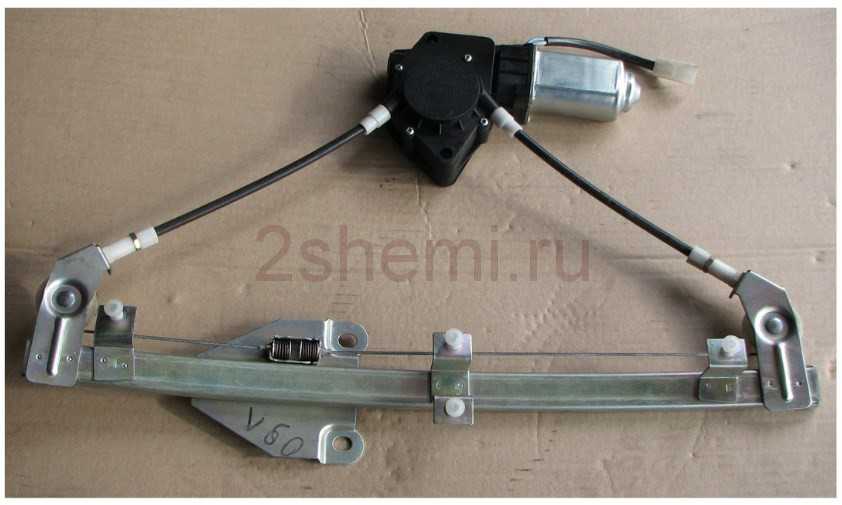

• тросиковые;
• планочные.

В зависимости от того, какая фирма произвела рассматриваемое изделие, оно может монтироваться в двери автомобиля штатно либо, если не подходит по габаритам или иным техническим характеристикам, может быть без лишних проблем переделано.

Поскольку на подъемник можно устанавливать как отечественный, так и импортный моторедуктор, описываемые устройства, в зависимости от того или иного типа и происхождения электродвигателя, могут различаться:

• по скорости, с которой стекло поднимается или опускается;
• по уровню шума, фиксируемого при работе стеклоподъемника;
• по возможности его нормальной эксплуатации в условиях зимы.

Рассматриваемые детали могут выходить из строя по целому ряду причин, которые в сумме можно свести к двум основным группам: неисправности механического и электротехнического характера.

Перечень возможных причин выглядит так.

1. Вся конструкция не работает. Произошел обрыв троса или его закусывание. Неисправность подъемного механизма.
2. Вышел из строя электродвигатель из-за попадания в него влаги. Такая неисправность случается довольно часто, так как моторедуктор имеет негерметичный корпус, в который просачивается вода, из-за чего внутри устройства со временем образуется ржавчина. Распространяющаяся коррозия в результате разрушает весь механизм.
3. Вышло из строя реле стеклоподъемников. Работоспособность этого компонента можно определить, заменив для проверки проблемное реле гарантированно исправным.
4. Перегорание соответствующего предохранителя. Если после установки нового элемента устройство начинает работать, значит, причина в нем. Если же новый предохранитель снова перегорает, необходимо поискать место короткого замыкания.
5. Короткое замыкание в цепи. Его место определяется по тому, какой из предохранителей сгорает при включении. Причиной этой неисправности может быть как перегоревшая изоляция проводов, так и вышедший из строя моторедуктор или выключатель механизма.
6. Поломка выключателя. Определяется после замены проблемного новым, заведомо исправным выключателем.
7. Разрыв общей цепи. Это может произойти из-за механического обрыва электропровода, рассоединения колодки или плохого контакта в ней.

Особенности подключения стеклоподъемников

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Виды электростеклоподъёмников и какие из них лучше для ВАЗ 2109

ЭСП бывают различных типов.

• тросиковые (слабые и очень неторопливые, плюс в дешевизне и возможности заменить отдельно мотор, если тот вдруг сгорит);
• реечные (слабоваты, по опыту эксплуатации — требуют регулярной смазки);
• шарнирно-рычажные (работают быстро, шумят негромко, достаточно мощные: легко справляются с примерзшими стеклами).

Останавливаем свой выбор на последних, под названием «Гранат». Тем более, что в комплект у этих ЭСП входит все необходимое для установки – электропроводка, кнопки, заглушки, весь необходимый крепеж, резиновые манжеты для протягивания проводки из стойки внутрь двери.

Также есть «Катран» и «Беркут», у них немного другое устройство и установка чуть сложнее, но по отзывам тоже неплохие.

Установка стеклоподъемников на ВАЗ 2107

На передние двери автомобиля 2107 подходят электростеклоподъемники, разработанные для моделей 2104-05-07, проще всего монтировать реечную конструкцию. Установку реечных ЭСП выполняем следующим образом:

• разбираем дверь с внутренней стороны – снимаем ручку стеклоподъемника (с помощью специального инструмента или отвертки);
• откручиваем кнопку фиксатора замка;
• отворачиваем винты подлокотника (три крепления – спереди (сверху), посередине и сзади)

• демонтируем дверную обшивку (основную часть);
• снимаем верхнюю часть обшивки («батон»);
• при помощи ключа на 8 откручиваем болты механизма;
• отворачиваем болты направляющей планки стекла, направляющую удаляем, она будет не нужна;
• достаем из двери МСП;
• откручиваем винты крепления механизма к стеклу (4 шт. – два винта с одной стороны и два с другой);
• отворачиваем гайку натяжки троса стеклоподъемника, демонтируем ролик тросика;
• полностью вытаскиваем механизм стеклоподъемника;
• просверливаем в двери два отверстия диаметром 6 мм (одно из них рядом с отверстием ручки закрытия двери);
• сверления делаем на одной плоскости, моторедуктор крепим на месте механического стеклоподъемника. Все винты необходимо брать из комплекта, штатные винтики не подойдут – они длинные, и будут упираться в механизм подъемника. Если со стеклоподъемниками коротких винтов нет, необходимо укоротить штатные винтики;
• держатели стекла к электростеклоподъемнику крепим штатными винтами;
• от подъемников выводим провода, кнопки устанавливаем либо на самой двери, либо на центральном подлокотнике, рядом с консолью рычага КПП.

Собираем дверь, и на этом установка стеклоподъемника на ВАЗ 2107 закончена.

Стеклоподъемники Ваз 2110, Ваз 2111, Ваз 2112

салон, тюнинг своими силами

Расположение клавиш управления в облицовке тоннеля пола автомобиля с полным «электропакетом»

1 – джойстик управления приводом наружных зеркал; 2 – переключатель стеклоподъемника правой передней двери; 3 – переключатель стеклоподъемника левой передней двери; 4 – переключатель стеклоподъемника правой задней двери; 5 – переключатель стеклоподъемника левой задней двери; 6 – выключатель обогрева правого переднего сидения; 7 – выключатель обогрева левого переднего сидения.

Схема подключения электростеклоподъемников к бортовой сети

1 – монтажный блок; 2 – колодка Ш1; 3 – реле 904.3747-10; 4 – соединительная колодка; 5 – блок защиты; 6 – переключатель 92.3702; 7 – электростеклоподъемник ПКЛ-12.

В вариантном исполнении на автомобили семейства ВАЗ 2110 устанавливаются электростеклоподъемники. Клавиши управления электростеклоподъемниками расположены на облицовке тоннеля пола. На автомобиль, где эта опция отсутствует, электростеклоподъемники можно установить самостоятельно.

Из всего многообразия вариантов мы выбрали стеклоподъемники реечного типа: их конструкция проста и надежна, они удобны при установке.

Последовательность действий

Перед началом работы отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Из набора проводов, входящих в комплект, собираем жгут для подключения к бортовой сети автомобиля ваз 2111 (жирные линии на схеме).

Крестообразной отверткой отворачиваем саморез крепления защелки монтажного блока.

Вынимаем блок из крышки и переворачиваем его.

Вставляем колодку Ш1 жгута проводов в соответствующее гнездо монтажного блока.

Снимаем обивку двери.

Через отверстия в стойке кузова и в двери протягиваем провода к электроприводу стеклоподъемника ваз 2112.

При установке переключателей (клавиш управления) на облицовку тоннеля пола протягиваем в дверь два провода. При установке переключателей в обивку двери потребуется три провода (дополнительный — для подсветки клавиши). Чтобы при выполнении работ не повредить стекло, извлекаем его из двери.

Поддев отверткой, снимаем с двери внутренний уплотнитель стекла.

Чуть опустив стекло, головкой «на 10» отворачиваем два болта крепления обоймы стекла к механизму стеклоподъемника.

Вынимаем стекло.

Ключом «на 10» отворачиваем гайку верхнего крепления направляющей механизма стеклоподъемника ваз 2110, две гайки среднего…

…и гайку нижнего крепления.

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

Вынимаем механизм стеклоподъемника через окно двери.

Обрезаем часть защитной пленки (она помешает электроприводу).

Вставляем электростеклоподъемник.

Вставив шпильки крепления электростеклоподъемника в отверстия каркаса двери, наживляем на шпильки гайки и затягиваем их.

Соединяем в соответствии со схемой подключения колодки жгутов проводов. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверяем работу электропривода. Устанавливаем стекло в дверь.

Опускаем стекло до совмещения крепежных отверстий обоймы стекла с отверстиями в кронштейне электростеклоподъемника.

Прикрепляем обойму стекла болтами.

Проверяем работу стеклоподъемника.

Клавишу управления стеклоподъемником устанавливаем в облицовку двери.

В отверстие, в котором находилась ось рукоятки прежнего стеклоподъемника, устанавливаем заглушку. Устанавливаем на место обивку двери

Тюнинг салона Ваз 2110, Ваз 2111, Ваз 2112

• — Вставки в элементы салона
• — Подсветка комбинации приборов
• — Синяя подсветка элементов торпедо
• — Установка стеклоподъемников
• — Замена штатной комбинации приборов
• — Синяя подсветка комбинации приборов
• — Установка новой торпеды
• — Подсветка дверная
• — Светодиодная подсветка ручки кпп
• — Фото тюнинга салона

Тюнинг лада 2110, фотографии тюнинга лада 2111, доработка лада 2112

Почти каждый владелец хочет модернизировать свой автомобиль. Но прежде чем приступить к тюнингу ваз 2110 вам необходимо хорошо представлять конечный результат. Тюнинг автомобилей занятие не легкое, поэтому мы разместили много интересных инструкции с фото по доработке ваз 2111. Отдельно представлен тюнинг салона, тюнинг кузова и подвески, тюнинг двигателя, тюнинг коробки передач. Но даже если вы будете осуществлять тюнинг ваз своими руками, все равно придется потратиться на приобретение запчастей. Если у вас есть фото отчеты по доработке ваз 2112 присылайте к нам на почту.

Выводы

Замена ручки стеклоподъёмника — несложная операция, которая по силам любому автолюбителю. При приобретении комплекта на рынках вы рискуете получить бракованное изделие. В таком случае лучше приобрести комплект для более поздней модели в специализированном магазине. Специалисты также рекомендуют во время замены проверять также сам механизм, поскольку там имеются детали, со временем выходящие из строя.
