Как поменять лампочку в противотуманной фаре?

Инструкция по демонтажу и замене противотуманной фары

Замена противотуманной фары может понадобиться, если не работает весь узел или значительно ухудшилось качество светового луча. При замене чаще всего необходим демонтаж бампера. Именно на нем находится заглушка противотуманной фары.

После того, как откроются крепления оптики к кронштейну, нужно соответствующим инструментом открутить крепеж от кронштейна. Далее нужно отсоединить штекер и можно снимать противотуманку. Если нужно заменить полностью узел, то устанавливается новая деталь.

Фотогалерея «Замена противотуманок»

Если меняется рамка противотуманной фары, отражатель или стекло, то необходимо разобрать противотуманку. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ.

Установка заменяемой или отремонтированной оптики выполняется в обратном порядке: присоединяется штекер, устанавливается противотуманка на штатное место, закручиваются болты крепления к кронштейну. На последнем этапе возвращаются на место либо подкрылки, либо бампер.

Различия конструкций автомобильных фар, возможности самостоятельной регулировки

У большинства отечественных машин, бюджетных иномарок головной свет по дорожному полотну распределяется равномерно, такое освещение называют симметричным.

Для водителя на темной, прямой дороге правильно настроенный свет выглядит как два одинаковых, равномерно освещенных световых пятна, начинающиеся в метре от переднего бампера (для ближнего света) или арочный «световой туннель» при дальнем свете. Для правильной настройки ближнего света характерна резкая граница между световым конусом и тенью.

Не затрагивая дорогих автомобилей с адаптивным (поворотным) головным светом, осветительные системы многих европейских марок построены по принципу ассиметричного освещения.

Для асимметричного освещения используются специально сконструированные рефлекторы, линзованные стекла. В некоторых моделях для искривления ближнего светового потока вправо используют вырезы в экране лампы, разделенные фары ближнего и дальнего света.

Выявить неправильный световой поток водитель может самостоятельно, осветив темную вертикальную поверхность с разных расстояний. Световой конус, направленный влево, требует немедленной регулировки. Равномерно поднятый или опущенный свет для встречных машин менее опасен, но плохо освещает дорогу водителю.

Особенности установки противотуманных фар

Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. Многие иномарки имеют в переднем бампере специальные ниши, предназначенные для установки дополнительной оптики. Соответственно под эти формы и размеры автомобилисту и нужно подбирать подходящие противотуманки.

Некоторые поклонники внедорожников монтируют дополнительные фонари на уровне со штатной оптикой или на крыше автомобиля. В этом случае подойдут ПТФ любого размера и формы

Важно, чтобы в комплекте были подходящие кронштейны для их надежного крепления

Кроме самих противотуманных фар в магазине или на рынке нужно приобрести некоторые дополнительные материалы для их установки:

электрические провода,
клеммы для соединения проводов,
кнопку или ручку включения «противотуманок»,
предохранитель на 20-30 А,
четырехконтактное реле.

Подготовка к установке ПТФ на автомобиль

Установка противотуманных фар своими руками возможна при минимальных знаниях физики и умении держать в руках отвертку и гаечные ключи. В этом случае лучше всего работать в гараже, оснащенном смотровой ямой. Автомобилист должен запастись терпением, а работу вести без спешки, точно следуя технологической инструкции по установке. Перед началом работ лучше ознакомиться с рекомендациями производителя, найти электрическую схему для своего автомобиля.

Если же у автовладельца «руки растут не из того места», то лучше доверить эту работу автомобильному электрику. Так удастся избежать дополнительных сложностей и поломок.

Схема подключения противотуманных фар

Противотуманные фары можно подключить в автомобиле разными способами, принцип действий будет примерно одинаков. Наибольшей популярностью пользуется схема подключения противотуманных фар через реле (смотрите на видео выше)

При этом нужно обратить внимание на маркировку ПТФ, если на них указана сторона установки (левая или правая), то важно не перепутать их местами

Почти все иномарки имеют электроподготовку для установки противотуманных фар. Чтобы убедиться в этом, необходимо заглянуть в блок предохранителей. Если в нем есть свободные клеммы для реле с надписью «fog lamp relay», то подготовка выполнена производителем. А под бампером, скорее всего, можно обнаружить провода с клеммами для подключения ПТФ. Работа по установке противотуманных фар в таком авто значительно упростится.

Как правильно выбрать лампу

Если перегорела лампа, чтобы поменять ее, следует подобрать новый вариант. Тут надо помнить несколько советов:

В первую очередь стоит выяснить, какой тип ламп установлен. Поставить модель с другим цоколем или типом света не получится. Информация должна быть в Инструкции по эксплуатации. Или же ее можно найти в технических данных модели на специализированных сайтах.
Менять лампочки следует парами. Тогда они будут служить примерно одинаковое время и свет не будет различаться. Особенно это касается галогенных вариантов, в которых спираль со временем истончается.
При выборе отдавать предпочтение моделям с естественным или желтоватым светом. Он намного лучше освещает дорогу в условиях недостаточной видимости и меньше отражается от капель воды.

Чаще всего в противотуманках встречаются лампы с влагозащищенным разъемом.

Как снять противотуманную фару на рено логан

Неоднократно, читая тематические форумы, сталкивался с тем, что многие люди, дабы разобрать ПТФ — бьют стёкла. Причины на то разные быавют, но в основном для интеграции ангельских глазок.

Дабы сэкономить чьё либо стекло и деньги, скажу, что стекло довольно легко снимается. Оно сидит на пластмассовом кольце — опоре, за счёт герметика темного цвета.

Снимается стекло с фары вместе с кольцом, тонкой плоской отвёрткой, которую нужно вставить в пазы, находящиеся с правой части направляющих, между стеклом и пластмассой(см. картинку)

Пластмассовое кольцо аккуратно, но с усилием отдирается от стекла. Хотя, даже если сломаете его — ничего страшного не произойдёт, герметиком потом склеите половинки.

А вот и разобранная вся фара:

Разобрал без повреждений. Металлическую пластину, на которой держится цоколь — лучше не снимать, если планируется собирать фару обратно — дело в том, что она сидит на тонюсеньких фиксаторах, которые очень легко ломаются.

ЗАМЕНА ЛАМПЫ ПРОТИВОТУМАННОЙ ФАРЫ

Снимаем грязезащитный щиток переднего бампера со стороны заменяемой лампы (см. «Снятие грязезащитных щитков переднего бампера»). Отжимаем пластмассовый фиксатор колодки проводов…

…и отсоединяем ее от лампы.

Поворачиваем против часовой стрелки и вынимаем лампу. Заменяем неисправную лампу новой Н11 и устанавливаем детали в обратной последовательности.

СНЯТИЕ ПРОТИВОТУМАННОЙ ФАРЫ

Снимаем противотуманную фару для замены. Операции показываем на левой противотуманной фаре (правая противотуманная фара заменяется аналогично). Снимаем грязезащитный щиток переднего бампера со стороны заменяемой фары (см. «Снятие грязезащитных щитков переднего бампера»). Отсоединяем колодку проводов от лампы противотуманной фары (см. «Замена лампы противотуманной фары»).

Ключом «Torx Т-20» отворачиваем два винта крепления фары к бамперу…

…и снимаем фару.

Маркировка противотуманной фары. Устанавливаем противотуманную фару в обратной последовательности. После установки фары проводим регулировку направления пучка света в вертикальной плоскости.

Шлицевой отверткой вращаем пластмассовый регулировочный винт по часовой стрелке — для подъема пучка света, или против часовой стрелки — для опускания пучка.

СНЯТИЕ БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА, ЗАМЕНА ЛАМПЫ

Боковой указатель поворота снимаем для замены лампы или самого указателя. Работа показана на левом боковом указателе поворота, правый боковой указатель поворота снимается аналогично.

Боковой указатель поворота установлен в отверстии крыла кузова и крепится двумя фиксаторами (один фиксатор показан стрелкой, второй фиксатор на фото не виден). Снять боковой указатель поворота можно двумя способами. При одном способе снимаем брызговик переднего колеса (см. «Снятие брызговиков и подкрылков передних колес»). Отогнув заднюю часть подкрылка, просовываем руку в щель между подкрылком и крылом и, сжав два фиксатора указателя поворота…

…выталкиваем указатель из отверстия крыла. При другом способе вынимаем указатель поворота, сжимая его фиксаторы снаружи крыла. Для этого…

…вставляем две пластиковые пластины (можно использовать пластиковые карты) между крылом и указателем с обеих сторон и, сжав два фиксатора вынимаем боковой указатель поворота.

Рядом с фиксаторами 2 на корпусе указателя выполнены два выступа 1. Поэтому, снимая левый указатель поворота, переднюю пластину вставляем ниже выступа, а заднюю — выше выступа. При снятии правого указателя поворота пластины вставляем наоборот.

Повернув патрон с лампой против часовой стрелки…

…вынимаем его из корпуса указателя.

Вынимаем лампу и заменяем ее новой WY5W. Устанавливаем боковой указатель поворота в обратной последовательности.

Установка

Замена замка зажигания ваз 2114 своими руками

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

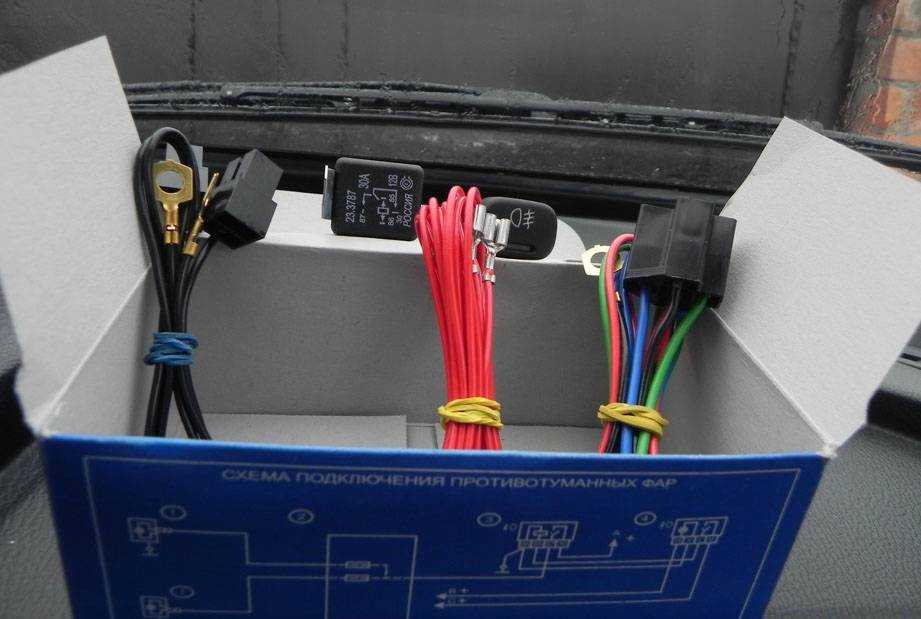

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.

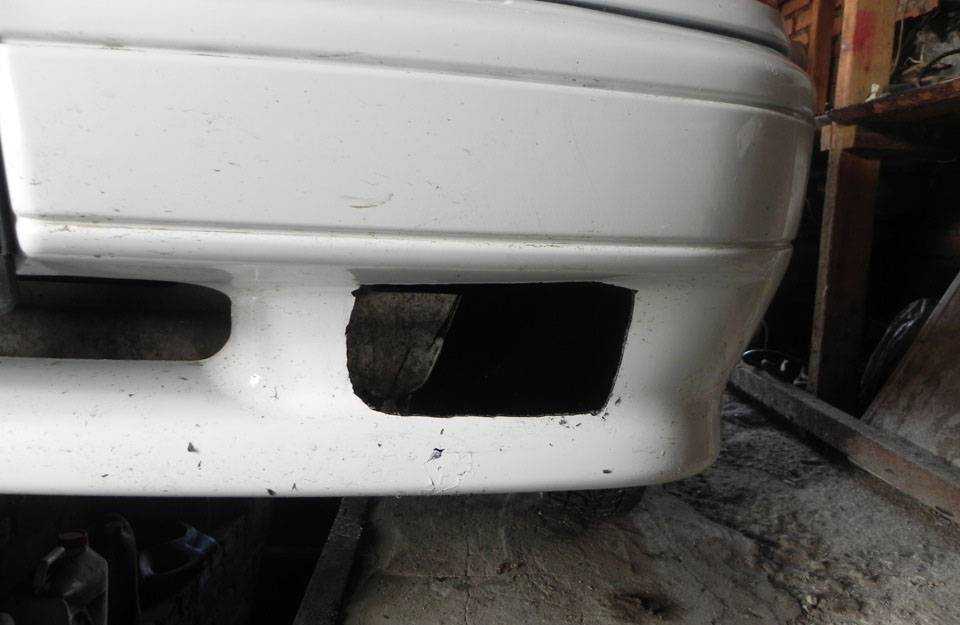

С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.
В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

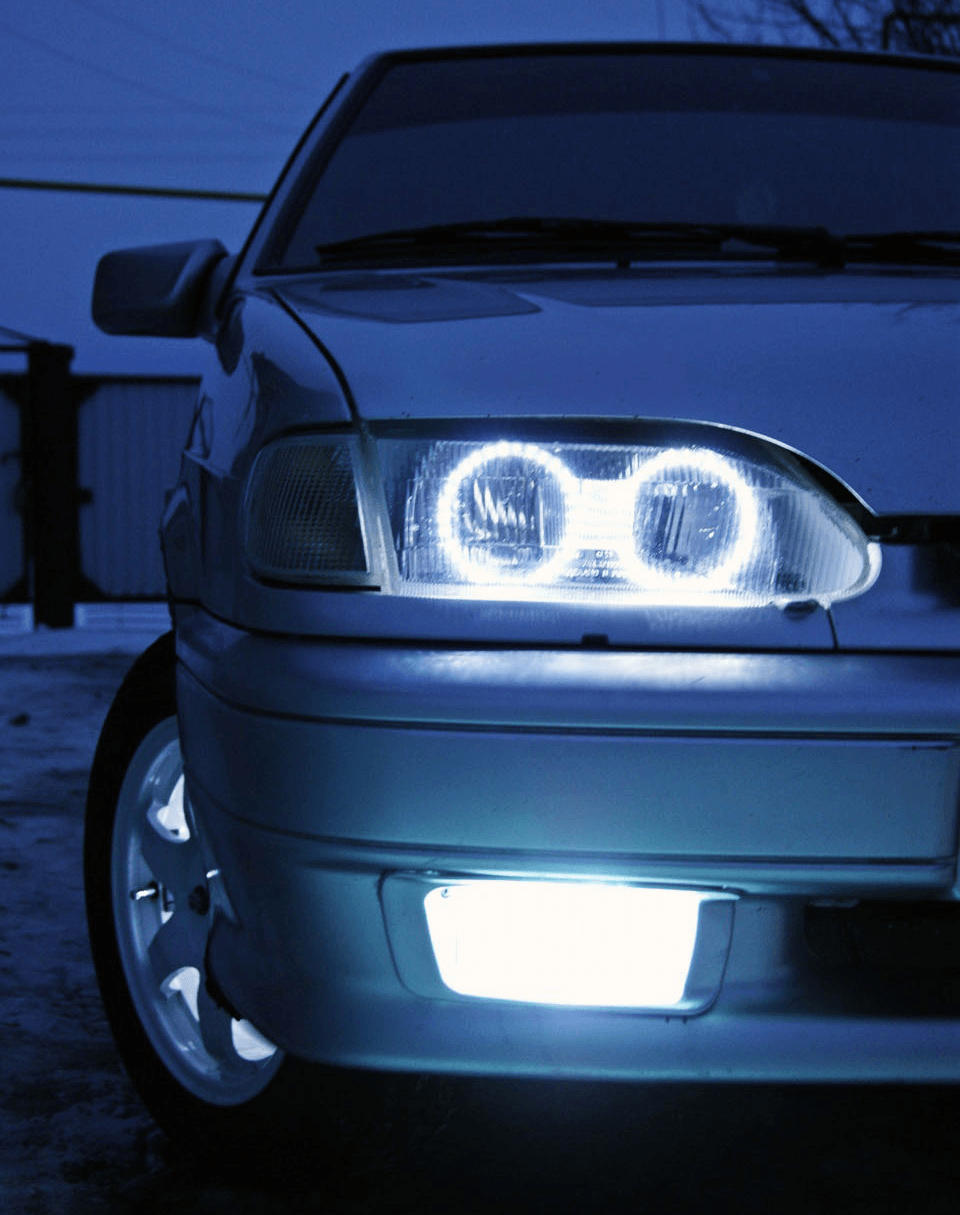

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

Источники

luxvaz.ru/vaz-2114/235-protivotumannye-fary.html
vaz-2114-lada.ru/2014/11/kak-ustanovit-protivotumannye-faryptf/
vazweb.ru/desyatka/osveshchenie/kak-podklyuchit-protivotumanki-na-vaz-2114.html
drive2.ru/l/4899916394579144469/

Виды ламп для птф

Перед покупкой определяется формат цоколя и вид детали. В противотуманках устанавливаются следующие типы ламп:

галогеновые;
светодиодные;
газоразрядные.

Конструкция рефлектора противотуманного фонаря отличается от типа источника света. Изменения касаются формы, системы проводов, а также охлаждения.

Автолюбители зачастую устанавливают LED-лампы или ксенон в фары, которые разрабатывались для галогена. В таком случае формирование правильного светового пучка невозможно, как и обеспечение должного освещения. Самостоятельное вмешательство в конструкцию вызывает появление нежелательных засветок, которые ослепляют встречных водителей.

Для выбора подходящего цоколя и типа светового элемента следует использовать электронные каталоги, которые требуют VIN-номер. Проверенный вариант, чтобы не ошибиться, — демонтаж детали из противотуманки и поездка в магазин с образцом в руках.

Схемы подключения противотуманных фар

Подсоединение кабелей делится на два типа:

параллельное,
последовательное.

Правильным и безопасным вариантом считается подключение через реле и кнопку. Для защиты от короткого замыкания в схему встраивается плавкая вставка, которая идет в комплекте с противотуманками.

Монтажный набор часто содержит кабели, длины которых не хватает для аккуратной прокладки в подкапотном пространстве. Подключение противотуманных фар своими руками потребует не менее 3-5 часов времени. Чтобы установить металлические крепежи, на некоторых моделях автомобилей приходится снимать бампер.

Параллельное подключение

При таком соединении плюсовой контакт питает каждую из фар. В проводку устанавливается реле, а также предохранитель на 15 А. Чтобы правильно установить плавкую вставку, ее следует размещать как можно ближе к аккумулятору.

Подача питания появляется только при включенном зажигании или заведенном двигателе. Дополнить функционал можно с помощью подачи 12 В от сигнального провода контроля зарядки. В таком случае при запуске автомобиля фары автоматически включатся и могут использоваться в качестве дневных ходовых огней.

Как подключить туманки:

Минусовой контакт от фар подсоединяется к кузову автомобиля.
Плюсовые клеммы соединяются между собой и уходят в реле на 87 клемму.
Положительный контакт из реле под номером 30 подключается к аккумулятору.
Два оставшихся контакта используются для кнопки питания и 12 В при включении зажигания.

Последовательное подключение

Такой способ монтажа существенно снижает потребление тока и уменьшает яркость ламп. Схема отлично подходит для постоянного использования противотуманок в качестве ходовых огней.

Замена противотуманной фары

Рено Логан

Чтобы заменить противотуманную фару на Рено Логан, придется постараться. Сам процесс больших сложностей не вызывает. Трудность заключается в том, как к ней подобраться изнутри.

Для ее замены нужно будет снять колесо и поставить машину на упор. Далее необходимо соблюсти следующий порядок действий.

Открутить клипсу, удерживающую подкрылку, затем снять ее и вытащить. Только таким образом можно добраться до ПТФ.
С обратной стороны фары снять удерживающую защелку и потянуть фару на себя.
Если необходимо заменить только лампу, цоколь выкручивается с обратной стороны с помощью трех оборотов против часовой стрелки.
Если замене подлежит вся фара, монтируем новую на место старой и устанавливаем подкрылку.

Ниссан Х Трейл

Смена противотуманной фары на данной модели автомобиля несколько проще. Изнутри в ПТФ можно пробраться через капот.

Отвинчиваются крепления, удерживающие внутреннюю обшивку в районе фар.
Далее рукой нащупываете противотуманку и отщелкиваете клипсу.
Аккуратно отсоединяете провод. Неудобство заключается в том, что все приходится делать на ощупь.
Вытаскиваете фару и монтируете на ее место новую.

Хендай Солярис

Чтобы поменять противотуманную фару на Солярисе, также необходимо снять подкрылок с переднего колеса. Процесс происходит тем же образом, что и при замене ПТФ на Рено Логан или Дастер.

Аккуратно вытащите подкрылок.
Если необходимо только заменить саму лампу, поверните цоколь против часовой стрелки и извлеките ее. Затем поставьте на ее место новую.
Если в замене нуждается фара полностью, то чтобы ее достать, необходимо сначала отвинтить кожух, прикрепляющий ее к бамперу.
Далее можно снимать фару и устанавливать на ее место новую.

Форд Фокус 1, 2, 3

Здесь процесс замены противотуманной фары абсолютно ничем не отличается от Рено Логан и Дастер. Сперва снимаем колесо и выравниваем автомобиль на горизонтальной поверхности.

Открутить клипсу, удерживающую подкрылку, замет снять ее и вытащить. Только таким образом можно добраться до ПТФ.
С обратной стороны фары снять удерживающую защелку и потянуть фару на себя.
Если необходимо заменить только лампу, цоколь выкручивается с обратной стороны с помощью трех оборотов против часовой стрелки.
Если замене подлежит вся фара, монтируем новую на место старой и устанавливаем подкрылку.

Лада Ларгус

Замена противотуманной фары на Ларгусе также не отличается оригинальностью процесса. Положительным моментом можно назвать то, что подкрылок на этой модели достаточно гибкий, и вытаскивать его не надо, достаточно просто слегка загнуть за тормозной диск, предварительно открутив все крепления.

Аккуратно отсоедините провода от корпуса лампы.
Выкрутите саму лампу, повернув цоколь против часовой стрелки или полностью вытащите корпус фары, отжав крепительные клипсы.
Установите новую ПТФ и смонтируйте конструкцию обратно.

Фольксваген

Самый популярный способ замены ПТФ на Фольксвагене — это аналогичный почти всем предыдущим: через подкрылок. Но подобраться к противотуманке на этой модели можно и с внешней стороны.

После того, как подкрылок отодвинут, необходимо отсоединить колодки, фиксирующие провода. Поскольку действие происходит почти вслепую, делать это нужно очень аккуратно.
С передней стороны вставляем в отверстие для регулировки фары специальный крючок, обычно идущий в комплекте. Аккуратно зацепив и потянув на себя крепления, выдвигаем вперед декоративную накладу, а затем полностью ее вытаскиваем.
Затем отвинтите саморезы, крепящие ПТФ.
Аккуратно потяните на себя лампу.
Путем нажатия на фиксатор, отсоедините блок проводов.
В зависимости от ситуации, или выкрутите лампу и замените ее на новую, или поставьте полностью новый прибор.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

установка фар в бампер,
протяжка проводов,
подключение реле и предохранителя,
монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто ().

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

напильник;
дрель и свёрла;
электрический лобзик;
рулетка;
маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

фары с лампочками;
комплект проводов;
электромагнитное реле;
кнопка включения ПТФ;
стяжки и клипсы для фиксации проводов;
схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).
К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.
Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.
Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.
После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Виды ламп для ПТФ

галогеновые;
светодиодные;
газоразрядные.

Рекомендуем: Как сделать руль с подогревом своими руками?

Классический галоген

В противотуманках используется обычная галогеновая лампа. Тип цоколя зависит от марки автомобиля, чаще всего это Н7 или Н1.

Выбирая новую деталь, предпочтение стоит отдавать только известным фирмам, которые хорошо зарекомендовали себя на рынке. К таким относятся:

Koito;
Philips;
Osram;
MTF;
Narva.

Лампы галогенового типа имеют желтоватое свечение, потребляют от 35 до 75 Ватт и работают около 2-4 лет.

LED-лампы

Светодиоды отличаются сниженным энергопотреблением и ярким свечением с белым оттенком. Долговечность работы может превышать 10 000 часов, что приравнивается к 5-8 годам использования.

Замена задней противотуманки

Для чего используются габаритные огни. Что такое габаритные огни, как заменить лампочку и как сделать поворотники габаритами Но данное небольшое условие ничуть не усложняет саму по себе легкую задачу. Фару также нужно будет снимать, если решите покрасить автомобиль или заменить сами фары.

Чтобы поменять фару, нужно воспользоваться такими инструментами:

накидной ключ;
головка с размером 10 мм.

Порядок выполнения работы:

Для начала нужно стать сзади машины и открыть багажную дверцу.
Найти два болта, которые удерживают фонарь. Они располагаются на планке. Их нужно открутить.
Провести снятие планки.
Не резко, а легко и спокойно потянуть фонарь в свою сторону, тем самым он сможет освободиться от защелок из пластмассы.
Найти электрический разъем и отсоединить его от фонаря.
Теперь можно снять сам фонарь.
Дальше необходимо осмотреть ваши противотуманные лампы. Меняем их, если потребуется.

Лучшие ПТФ премиум-класса

PIAA 50XT 19 500

Дорогие и эффективные ПТФ рефлекторного типа из Японии. Фара имеет прямоугольную форму и крепится на кузов автомобиля при помощи стального кронштейна в стоячем или висячем положении. Оригинальные изделия комплектуются 55 W лампами производства PIAA с высокими эксплуатационными характеристиками и цоколем H3. По светоотдаче они соответствуют обычным 85-ваттным галогеновым и хорошо освещают дорожное полотно на расстояние до 20 метров. При правильной установке противотуманные фары PIAA 50 XT формируют четкую светотеневую границу и симметричное световое пятно шириной до 95 градусов. По результатам тестирования нескольких популярных моделей ПТФ, опубликованного журналом «АвтоДела» (https://www.autodela.ru/main/top/test/protivotumanky_DLAA_Mega_Lighting_PIAA_Sirius_Wesem), PIAA 50 XT признана единственной фарой, которая «убирает» сетку в освещенной зоне почти полностью.

Основные плюсы:
