Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Читать дальше: Запчасти для соляриса в москве

Ремонт генератора Ваз 2107.

Ремонт генератора Ваз 2107 подразумевает замену неисправных деталей генератора. Для того, чтобы проверить компоненты генератора, пройдите по этой ссылке . А для более детального ознакомления работы системы зарядки автомобиля, прочитайте эту статью .

В данной статье описан ремонт генератора Ваз 2107 и замена подшипника генератора ваз 2107.

• Снимаем генератор с двигателя ( см. Снятие генератора ).
• При помои ключа «на 10» откручиваем гайку с вывода «30» генератора…

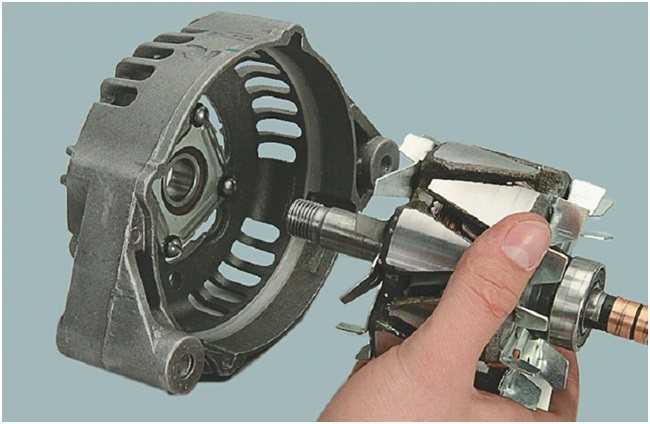

Если переднюю крышку не удается снять руками, тогда выбиваем вал, через деревянный брусок, при этом удерживаем генератор на весу взявшись за переднюю крышку.

• Снимаем с вала регулировочную шайбу. Когда будете собирать генератор не забудьте установить шайбу на место.

На заводе гайки контрятся – торцы шпилек вмяты. Гайки при откручивании деформируются, при сборке генератора потребуются новые гайки.

• Снимаем наружную крышку подшипника…

Как проверить диодный мост, можно прочитать в этой статье . Диод пропускает ток в одну сторону. Неисправный диод, пропускает ток в обоих направлениях. Можно менять диоды по отдельности, но потребуется их перепрессовка, работа, требующая аккуратности и навыка. Лучше заменить диодный мост в сборе.

Перед тем как собирать генератор вычищаем детали от грязи, масла и угольной пыли. Сборку генератора осуществляем в обратном порядке.

Всем прив. Нашел себе красный салон, договорился на обмен своих сидений, карт из карпета и моей доплатой. Доплатил за них 900 руб + потратил на дорогу 600. Состояние неплохое. Карты не резаны, не убиты, чуть веденные. Задние сразу заменил, а насчет передних пока не знаю. У меня резанные из-за подиумов. Думаю найти 011 или 06 уставшие, либо уже резанные карты, чтобы не жалко было порезать еще. А эти пускай лежат. Из косяков: лопнул дермантин со стороны водительской двери, по хорошему бы найти шкурку водительского поджопника. На заднем диване под спинкой имеется прожог, который почти не видно. И изначально сильно вонял ссаниной.

Потек передний сальник коленвала и как раз масло пора было уже менять, т.к подливал уже что попало. Было залито liqui moly 5w30 optimal synth, потом подливал масло каждый день 10w40 из ашана за 3 сотки, и отработку liqui moly 10w40.

Уменьшенный шкив на Eldix 135A. Сгорел диодный мост, купил новый, заменил. Конечно, изрядно по*бавшись сначала с ним. И решил сделать уменьшенный шкив.

ВАЗ 2107 – одна из легенд отечественного автопрома. Автомобиль был создан, как люкс-версия модели ВАЗ 2105. Вместе с тем, отличия коснулись не только салона, но и других ключевых узлов. Всего существует порядка 15 модификаций, имеющих отличия от базовой версии. К сожалению, руководство компании приняло решение о закрытии производства в 2012 году.

За время службы многие автомобили уже не раз проходили через ремонт различной сложности. Давайте рассмотрим генератор и связанные с ним неисправности.

Замена генератора ваз 2109

Стоит пробежаться глазами по фото, что представлено ниже, и только потом приступать к вопросу о замене генератора на отечественном автомобиле.

Если штатный агрегат неплохо справляется с возложенными на него обязанностями, но в зимний вечер, когда едешь по трассе со включенными фарами, обогревателем, очистителем, подсветкой, габаритками, теплыми сидениями и под веселую музыку, то представьте себе, сколько энергии уходит на то, чтобы вам было комфортно в салоне, потребуется более мощная конструкция. Переделать ее можно и своими руками, было бы желание и кошелек не пустой. Для начала стоит оценить свои возможности.

Готовы? Тогда поехали: верхний кронштейн соответственно крепится двумя болтами. Нижний собрат уже тремя. Смотрим, где находятся дополнительные 2 отверстия: одно должно располагаться на блоке цилиндров возле верхнего кронштейна, а второе в районе нижнего. Если они есть, то направляемся в магазин, где совершаем покупку:

• генератора 2112 с маркировкой 3701010(6);
• шкива генератора на ваз 2110;
• верхнего кронштейна (10);
• натяжной планки (9);
• гайки натяжной от планки;
• болта регулировочного (8);
• болтов крепления верхнего кронштейна с маркировкой М8х20 (буртик зубчатый) (7);
• нижнего кронштейна (2);
• болтов крепления нижнего кронштейна (только М10х55) (1) и (М10х40) (3);
• болтов крепления (М8х110) на ось (4);
• втулка оси;
• гайки оси;
• поликлинового ремня (5).

Если все уже лежит в гараже, то пора проводить процедуру замены:

• приподнимаете передок вашей машины;
• снимаете защиту картера, правый подкрылок и брызговик двигателя;
• отключаете «массу»;
• снимаете старый агрегат, верхний, затем нижний кронштейн, шкив генератора;
• очищаете отверстия в блоке, проходите по ним мечиком №1;
• производите установку.

Перед тем, как установить брызговик двигателя, проделайте в нем небольшое отверстие под торцевую головку, примерно напротив болта шкива генератора. Теперь закройте ее подходящей по размеру заглушкой. Это действие необходимо при замене ремня генератора. Если упустить такую манипуляцию, то придется повредить защиту, что не рекомендуется делать.

Осталось подключить к генератору силовой провод и провод возбуждения, «массу». Поворачивайте замок зажигания и проверяйте напряжение аккумулятора.

На автомобили ВАЗ 2109 устанавливаются два вида генераторов. Одну часть «девяток» комплектуют генераторами модели 94.3701, а на другую устанавливают словенские генераторы ААК-5102. У каждого из представленных видов есть свои особенности. Например, словенский генератор ААК-5102 можно заменить генератором 37.3701 отечественного производства, которые обычно устанавливают на ВАЗ 21083-20. Разница между генераторами 94.3701 и 37.3701 заключается лишь в роторе, который приводит генератор к работе, а именно в первом используется поликлиновый ремень, а во втором — клиновый ремень от шкива коленвала движка.

Как проверить исправность генератора автомобиля, не снимая (без демонтажа)

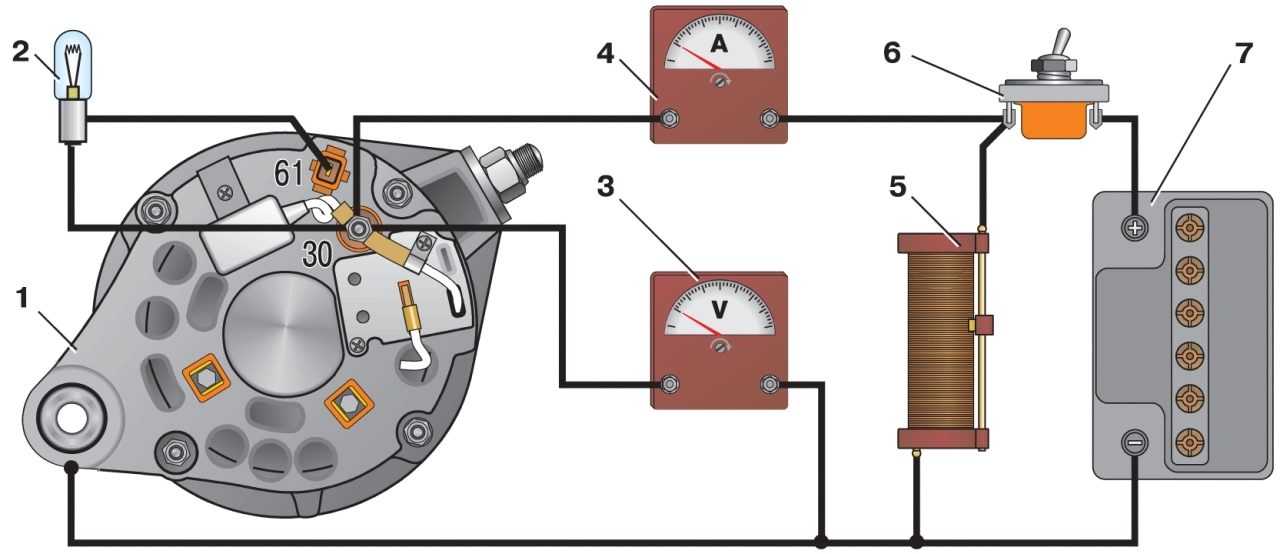

Быструю проверку генератора на месте проводят с помощью лампочки на 12 Вольт и тестера. Этим способом получают данные о корректности показателей напряжения в параллельном подключении цепи с АКБ.

Порядок действий:

1. Подключить лампу в цепь, используя обычные провода, между выводом генератора В и плюсовой клеммой ротора D .
2. Силовыми проводами соединить клемму «минус» на аккумуляторе и контакт «минус» генератора (закрепить на «массу»).
3. Плюсовую клемму АКБ также соединить с плюсом на выводе B , используя силовой кабель.
4. Тестер подключают соответственно к контактам батареи и включают режим DС (вольтметра). Показатель напряжения здесь должен быть 12,4 – 12,8 Вольт. Это говорит об исправности цепи и состоянии заряда АКБ.
5. Далее привод генератора необходимо провернуть в ручном режиме, не запуская двигатель. Для этого снимают ременной привод со шкива и применяют дрель или шуроповёрт: к центрирующей гайке на шкиве подбирают соответствующую головку-переходник.
6. Во время малых оборотов напряжение на тестере будет 14-14,9 Вольт, а контрольная лампочка должна погаснуть.
7. После подождать 1-2 минуты и замерить напряжение в пассивном режиме вновь. Значение должно вернуться к отметке в 12,4 – 12,8 Вольт.

Внимание! При подключении цепи провода на «массу» соединяют всегда в последнюю очередь, чтобы избежать короткого замыкания на аккумуляторной батарее. Этот метод проверки даёт общее состояние работоспособности генератора, не выявляя возможных нарушений в элементах обмотки, реле, щёток и диодов

Для полной диагностики применяют мультиметр, тестируя каждый участок в отдельности в различных режимах

Этот метод проверки даёт общее состояние работоспособности генератора, не выявляя возможных нарушений в элементах обмотки, реле, щёток и диодов. Для полной диагностики применяют мультиметр, тестируя каждый участок в отдельности в различных режимах.

Если неисправность обнаружилась

Диоды крепятся на пластинах путём прессовки в отверстие меньшего диаметра, поэтому самостоятельная замена неисправного полупроводника — хлопотное дело, не гарантирующее 100% успеха. Диодные мосты для отечественных автомобилей недороги, поэтому при обнаружении неисправности его меняют на новый.

Выпрямительные блоки современных иномарок стоят внушительных денег, поэтому замена диода в таком мосту экономически оправдана. Проведение данной процедуры лучше доверить специалисту.

От состояния диодного моста зависит качество работы всей электрической системы автомобиля. При появлении ранее перечисленных признаков неисправности нужно незамедлительно провести его диагностику, ремонт или замену.

Пробой диодов выпрямительного моста

Пожалуй, это самая опасная и трудно устраняемая неисправность. Очень часто она происходит при переполюсовке аккумулятора. Это, когда клеммы аккумулятора подключают в обратной полярности. При этом могут перегореть еще несколько предохранителей и блоков автомобиля.

Видео — проверка генератора в домашних условиях:

Обычно диоды выходят из строя парами, так как пробой одного влечет подачу прямого напряжения на последовательный диод. Когда диод пробивается, его сопротивление становится почти нулевым.

В этом случае генератор начинает перегреваться, увеличивается нагрузка на аккумулятор. Пробой диодного моста может вызвать замыкание электропроводки, возгорание.

Если из области генератора чувствуется запах гари, генератор чрезмерно нагревается, немедленно отключайте все провода, идущие к генератору, особенно толстый провод. Тщательно их изолируйте и следуйте к месту стоянки.

Видео — как проверить диодный мост на генераторе авто:

Проверить пробой диодов выпрямительного моста просто. Генератор должен «прозваниваться», как диод. Для этого переключите мультиметр в положение «Диод». Затем отсоедините все клеммы от генератора. Сначала щупы мультиметра включите между клеммой толстого провода и массой автомобиля в одном, затем обратном направлении. В одном направлении должно «звониться» (сопротивление от 200 до 1000 Ом, как у диодов в прямом включении), в обратном нет (сопротивление очень большое, более сотни килоОм).

Конечно, лучше снять генератор, разобрать его, демонтировать диодный мост и прозвонить каждый диод по отдельности.

Иногда диодные мосты генераторов называют «подкова», ясно почему. Кругленькие (6 штук)– это силовые диоды, они обычно перегорают, их менять трудно. При их монтаже используется не пайка, а сварка. На худой конец, неисправную пару из них можно просто выкусить, не меняя. Генератор будет все равно работать, хоть и не на полную мощность. Диоды цилиндрической формы обслуживают регулятор напряжения. Выходят из строя реже, но проверять также надо, как описано выше.

Диодный мост

Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим «Прозвонка». После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

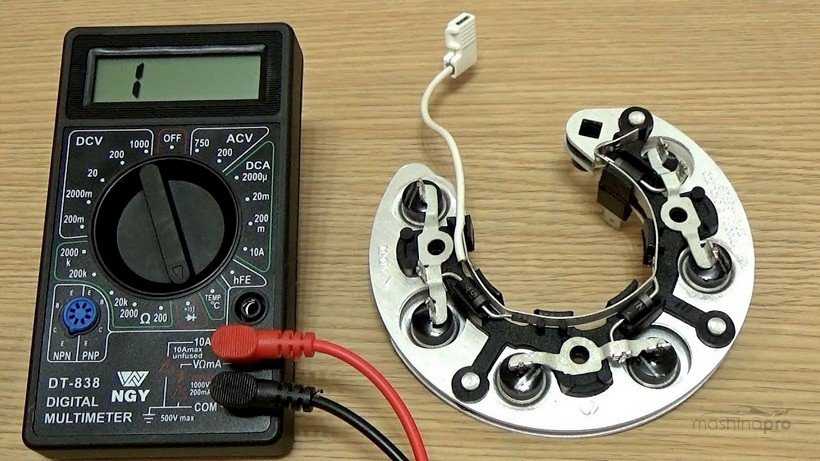

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Как самостоятельно проверить генератор на ВАЗ-2109

Генератор в автомобиле обеспечивает выработку электричества за счет силовой установки. Если он сломается, то в первую очередь садится аккумулятор, и в итоге машина попросту не сможет сдвинуться с места.

В данной статье рассказывается, как проверить своими руками генератор, установленный на автомашине ВАЗ-2109.

Стоит отметить, что нет разницы, какой мотор установлен на авто – инжектор или же карбюратор. В обоих случаях диагностика производится по тому же алгоритму.

Для того чтобы определить характер поломки в домашних условиях,требуется, прежде всего, знать, как производить диагностику генератора.

Первый этап производят, не снимая устройство с машины. Всего есть несколько вариантов, но наиболее качественный – мультиметром. Правда, для этого лучше всего привлечь кого-нибудь из знакомых.

Прежде всего, нужно выяснить, способен ли выполнять свою работу регулятор напряжения. Специалисты отмечают, что наиболее часто именно из-за него генератор может не функционировать должным образом. Проблема с ним возникает из-за завышенного напряжения в электросети.

Сам генератор тестируют так:

• мультиметр выставляют на вольты;
• запускают силовой агрегат;
• измеряют напряжение на батарее и на клеммах генератора.

В норме прибор покажет от 14 до 14,2 вольт. После этого потребуется выжать педаль газа – рост напряжения не должен в таком случае превышать половины вольта.

Увеличение этого показателя свидетельствует о том, что работоспособность генератора нарушена. Скорее всего, потребуется замена реле напряжения.

Кроме того, можно еще действовать таким образом:

• двигатель запускают и дают поработать немного;
• нажимают газ и доводят коленвал до 3-х тысяч оборотов;
• включают фары (дальний свет);
• нагрев заднего стекла;
• вентилятор печки.

При такой нагрузке на батарее должно быть напряжение более:

• 13,2 вольт (тип генератора – 9402.3701);
• 13,6 (37.3701).

Отличные от нормативных показатели свидетельствуют о:

• неисправности обмоток;
• выходе из строя регулятора напряжения;
• поломке щеток.

Чтобы исключить из списка регулятор, требуется обесточить все приборы,кроме фар, и замерить напряжение повторно. Если указанный узел исправный, то показатели будут такими:

• для 37.3701 – до 14,6;
• для 9402.3701 – до 14,7.

Замена и снятие своими руками

Итак, как осуществляется разборка генератора ВАЗ:

1. Сначала отключите АКБ, сняв с нее клеммы, таким образом вы сможете обесточить бортовую сеть.
2. Демонтируйте колпачок с вывода и выкрутите соответствующую гайку, после чего можно снять проводку со шпильки.
3. Отключите колодку с проводкой, которая идет к разъему узла.
4. Теперь вам необходимо немного ослабить затяжку фиксации узла к регулировочной планке. Сделав это, можно поднять узел вверх до того момент, пока он не упрется к головку БЦ. Шкив генератора после этого можно освободить от ремня.
5. После этих действий можно полностью выкрутить винт фиксации планки к БЦ. Затем залезьте под машину и выкрутите винты фиксации кронштейна к двигателю. Узел можно демонтировать, достав его из моторного отсека. Производится разборка и замены вышедших из строя элементов на новые, после чего осуществляется обратная сборка генератора.

1. Демонтируйте колпачок и отсоедините провода.

2. Открутите винты фиксации планки и кронштейна, демонтируйте узел. Извините, в настоящее время нет доступных опросов.

Как проверить работу генератора мультиметром

Проверка

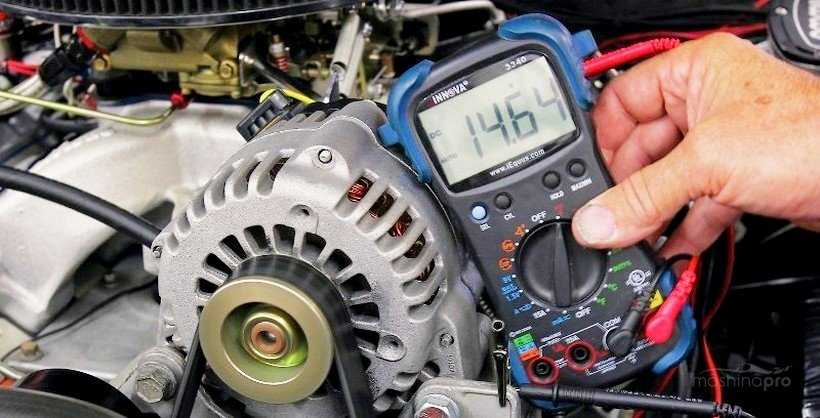

генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

Проверка генератора мультиметром
Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

Проверка диодного моста генератора
Проверка диодного моста генератора

Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

Проверка обмотки генератора
Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить

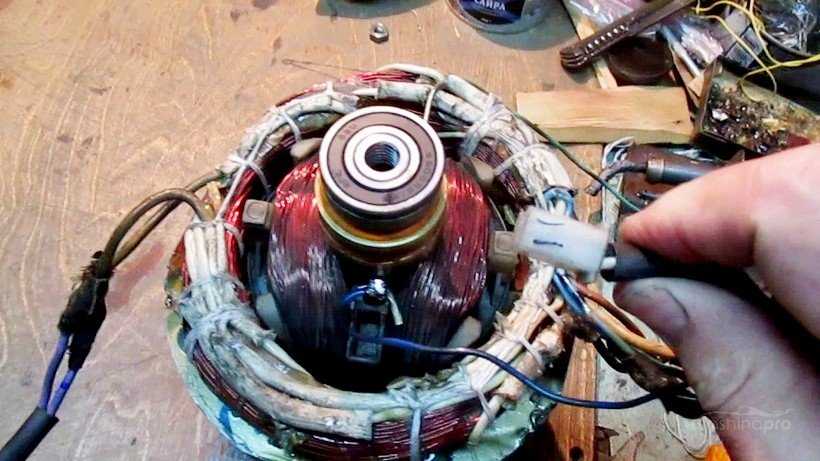

статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Замена и ремонт генератора на ваз 2109

При обнаружении каких-либо неполадок необходимо обязательно проводить только качественные работы по замене либо ремонту устройства. Не забывая правильно все подключить во время сборки. Так как это неплохая гарантия хорошей работоспособности отремонтированного либо замененного генератора.

Как снять генератор на ваз 2109

Более того заменять либо ремонтировать генератор можно не только на СТО, но и собственноручно.

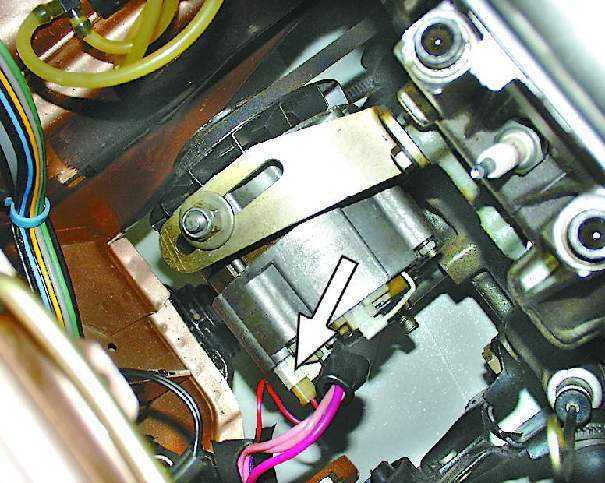

1. Отсоедините колодку с проводом от клеммы генератора.

2. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы “ЗО” генератора.

3. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

4. Переместите генератор к двигателю и снимите ремень.

5. Отверните болт крепления регулировочной планки.

6. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

7. Снимите генератор с автомобиля.

8. Установите генератор в обратном порядке. При креплении кронштейна генератора более длиный болт устанавливается ближе к приводу генератора! После установки отрегулируйте натяжение ремня.

Но при этом постоянно следует придерживаться необходимых стадий:

• разборка,
• дефектовка,
• смена поломанных элементов,
• монтаж,
• подсоединение.

Замена генератора на ваз 2109 проводится примерно 30 минут. И для этого обязательно понадобиться взять накидные ключи на 10, 13 и 17, а также отвертки и тиски.

1. Отключается аккумулятор для обесточивания всей бортовой системы,
2. Отсоединяются все имеющиеся провода, которые связаны с генератором,
3. Полностью выкручивается верхняя гайка,
4. Снизу генератор держится благодаря длинному болту, который следует удерживать с помощью одного ключа, а вторым скручивать гайку,
5. Генератор аккуратно снимается,
6. Вынимаются все поломанные элементы и заменяются новыми,
7. Затем все снова собирается и устанавливается. Причем работа делается в обратном направлении.

И последний штрих – это обязательная проверка натяжения ремня генератора. Для этого надо зарядить аккумулятор и завестись, чтобы понять, что все снова работает так, как положено.

Ремонт генератора на ваз 2109

Ремонт генератора на ваз 2109 проводится лишь тогда, когда были обнаружены неисправности внутри аппарата. В такой непростой ситуации обязательно стоит сделать специальную диагностику мультиметром.

Благодаря основным принципам работы, получается весьма успешно заменять либо ремонтировать устройство. Но иногда остается только один выход – установка нового.

Главное помнить, что избежать всех вышеуказанных проблем поможет вовремя обнаруженная и выявленная поломка. Плюс можно надолго продлить срок службы самого генератора.

Меры безопасности при работе

Нюансы, которые надо учитывать, выполняя ремонт генератора ВАЗ 2109:

Все контрольно-регулировочные работы, связанные с диагностикой агрегата при запущенном двигателе, должны выполняться в проветриваемом помещении или на улице. Если это гараж, то рекомендуется открыть двери или обеспечить качественную вентиляцию.
Перед осуществлением задачи надо застегнуть рукава, если работы выполняются в рубашке. Следует убрать все висящие концы одежды, чтобы не допустить их попадания на работающий шкив.
Для осуществления ремонта используется специализированный инструмент.
Нельзя допустить падения генератора после его снятия при транспортировке к станку. Это может привести к полному выходу из строя агрегата.
Выполнять ремонт надо только исправным, чистым и не замасленным инструментом.
Если гайки заржавели и трудно откручиваются, перед их выворачиванием рекомендуется обработать элементы керосином или средством WD-40. Демонтаж выполняется с предварительным постукиванием легкими ударами молотка.
Осмотр авто производится с использованием лампочки, рассчитанной на 36 вольт. Если диагностика выполняется в канаве, то потребуется источник освещения на 12 В

Важно, чтобы лампочка оснащалась предохранительной сеткой.

Основные неисправности

Достаточно часто наблюдается следующая картина – зажигание включено, но лампочка генератора на панели не горит. Обычно это свидетельствует о том, что:

• произошел обрыв проводки;
• перегорел предохранитель.

В таком случае проверяют все кабели, идущие от генератора. При обнаружении поврежденного проводка его заменяют.

Также случается, что:

• лампочка не горит;
• батарея быстро садится,даже если зарядку только что произвели;
• однако остальные контролирующие приборы работают в штатном режиме.

Все эти признаки совершенно однозначно указывают на неисправность именно генератора. Здесь возможно, что:

• замкнуло диод;
• был утрачен контакт на обмотке;
• поломалось реле тяговое;
• пришли в негодность держатели щеток.

Впрочем, достаточно часто происходит всего лишь обрыв провода между генератором и приборной панелью или перегорание лампочки.

Если лампа горит при включенном зажигании, и аккумулятор получает заряд, то следует обратить внимание на исправность регулятора напряжения. При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо. Здесь, возможно, проблема кроется в малом натяжении приводного ремня

В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа

Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа

При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо. Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа.

Иногда генератор не работает из-за того, что обмотка статора замкнулась на массу либо произошел разрыв электрической цепи.

Кроме того, на якоре порой отходят выводы колец контактных от обмотки. Их можно припаять на место.

Громкий шум, издаваемый генератором, скорее всего, свидетельствует о выходе из строя подшипников.

Замена и ремонт генератора на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Расположение источника питания: моторный отсек, справа по направлению движения транспортного средства.

Необходимые материалы, инструменты:

• рожковые, накидные ключи;
• вороток, головки;
• динамометрический ключ для точности силы зажима;
• новый ремень приводных механизмов по мере необходимости;
• пластиковая лопатка для съема ремня;
• отвертки с набором бит, чтобы поменять щетки.

Пошаговая инструкция по замене:

• Глушим двигатель автомобиля.
• Открываем капот.
• Ослабляем крепление клемм, снимаем их с АКБ.
• Отпускаем болт – фиксатор кронштейна.
• Выводим генераторную установку вниз.
• Снять ремень приводных механизмов.
• Извлекаем ИП из моторного отсека для дальнейшего проведения профилактики.
• По завершении диагностических работ устанавливаем детали в обратной очередности.

После демонтажа ИП мастер проводит его очистку, первичный осмотр, определяет вероятные поломки. Комплектующие заменяют новыми, зачищают клеммы на роторе.

Деталь не подлежит установке, если в корпусе обнаружены трещины. Последующая эксплуатация технического средства небезопасна.

Целостность обмотки ротора проверяем мультиметром. Профилактике также подлежит диодный мост. Не забывайте проверить целостность предохранителя, замените новым по мере необходимости, соблюдайте ампераж.

При условии соблюдения рекомендаций специалистов последующая профилактика источника питания через 30 – 40 тыс. км.

Чтобы продлить срок эксплуатации электрического оборудования соблюдайте график проведения технических осмотров. Приобретайте детали с оригинальными каталожными артикулами, полный перечень серийных номеров указан в табличных данных.

Обращайтесь за помощью к специалистам СТО при возникновении сложностей с ремонтом, обслуживанием электрических установок.

Распространенные поломки

Неисправности генератора могут быть электрическими или механическими. К ним можно отнести:

• утрату работоспособности регулятора напряжения;
• поломка выпрямительного блока (диодного моста);
• замыкание статорных обмоток;
• замыкание тока в обмотке ротора;
• износ подшипников и щеток.

Использование мультиметра

Для проверки генератора ваз 2110 мультиметром нужно перевести прибор в режим вольтметра. Затем нужно подключить его щупчики к аккумуляторным клеммам. Самое главное — соблюдать полярность и выключить автомобильный двигатель. Напряжение в норме варьируется от 12 до 12,8 В. Далее процедуру следует повторить, но уже при запущенном моторе. Показатели напряжения должны подняться до 13,5−15,5 В. Меньшая и большая величина напряжения свидетельствует о неисправности генератора.

Проверка генератора без снятия с машины

Мост из диодов исполняет функции своеобразного преобразователя переменного тока. В его составе находятся три отрицательных и три положительных диода.

Перед проверкой моста нужно отключить все провода, идущие от него и от регулятора напряжения. Также заранее нужно убрать якорь «массы» с АКБ. Сначала нужно проверить выпрямитель на предмет короткого замыкания. Активируем режим омметра на мультиметре и подключаем красный (положительный) щупчик к положительному контакту диодного моста, а отрицательный щуп — к поверхности корпуса самого генератора. Если выпрямитель полностью исправен, то показания измерительного устройства устремятся к бесконечности. В остальных случаях выпрямитель будет неработоспособным.

Тестирование статорных и роторных обмоток

Итак, ротор нужно извлечь и найти на его конструкции пару контактных колец, которые нужно будет прозвонить. Запустив режим омметра на мультиметре, подключаем к этим колечкам щупчики. Нормальное сопротивление — 2−6 Ом. Если у вас получились большие значения, то между контактными кольцами произошло нарушение контакта. Если же прибор показывают меньшие значения, то произошло межвитковое замыкание.

Затем следует замерить показатель сопротивления между нулем и выводами обмоток. Нормальный показатель — не меньше 0,3 Ом.

Износ щеток и подшипников

Если вы уже разобрали генератор, то желательно проверить и то, в каком состоянии находятся щетки. Они могут износиться или же поломаться из-за перекоса роторного вала. В том случае, если щетки повредились, их следует поменять на новые.

корпус генератора может сильно нагреваться.

Произвести проверку подшипника можно, если снять с генератора ремень и попытаться провернуть его вал своей рукой. В том случае, если вращение детали происходит свободно и легко, то все в порядке. Если вращать ротор трудно, то с заменой подшипников тянуть не стоит.

Генератор является источником, который отвечает за подзарядку аккумулятора во время движения. Если генератор неправильно либо нестабильно работает, то аккумуляторная батарея слишком быстро разряжается и требует постоянной подзарядки от электрической сети. Так как проверить генератор можно и в домашних условиях, то при проблеме быстрой разрядки аккумулятора необязательно ехать на СТО для проведения диагностики.

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя. Хоть генератор и является достаточно надёжным устройством, но неправильная или небрежная эксплуатация автомобиля может вывести его преждевременно из строя.
