Генератор ваз 2114: устройство, неисправности и ремонт

Щетки генератора Приора: как правильно заменить и сделать это самостоятельно

Если хозяин Приоры заметил, что исчезает зарядка с АКБ, прежде всего, ему необходимо проверить, в каком состоянии находятся щетки генератора. Конечно, поначалу зарядка снижается несущественно, но если неполадка не устраняется вовремя, то заряд очень скоро пропадет вовсе. Выправить данную неполадку поможет замена щеток генератора Приора, которые явно износились.

Важно! Щёточный механизм генератора на Приоре не подлежит ремонту. Если произошла любая поломка, потребуется исключительно смена вкупе со щетками

Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно

Следует лишь учесть рекомендации профессионалов

Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно. Следует лишь учесть рекомендации профессионалов.

Какой инструментарий необходим для работы

Перед тем как поменять щетки на генераторе, подготовьте инструменты, которые потребуются вам для работы:

плоская отвертка;
ключ – лучше, если это будет рожковой (размером на 13);
автомобильная головка с воротком (размер 10).

Меняем щетки генератора, последовательность процесса

Произвести замену щеток генератора на Приоре, которые износились, вполне можно и без его съема. Но, как утверждают специалисты своего дела, все же процесс упрощается, если замену генератора предваряет извлечение его из обычного месторасположения.

Важно! Проводя какие бы то ни было работы с генератором (замена ли, починка и так далее), непременно отсоединяйте аккумуляторную батарею. https://www.youtube.com/embed/gh7P7zWPOOc

После снятия генератора на Приоре, замена производится следующим образом:

отверткой извлеките пластиковую крышку, которая предназначена для защиты устройства. Проделав это, вы получаете доступ к щеткам;
отсоедините от них соединительный штекер;
не спеша отвинтите оба фиксатора-крепежа (они располагаются по краям элементов, которые осматриваются);
возьмите вышеназванный ключ, открутите болт-фиксатор. Проделайте это по центру элемента;
открутив все крепления, достаньте щетки, осмотрите их, оцените состояние и замените новыми, подключите провода.

По каким признакам понять, что щетки генератора стали непригодными

В этом помогут такие внешние «приметы»:

если осматривая данный элемент, вы обнаружите, что его длина менее 5 мм, он непременно требует замены;
если щетки неравномерно изношены, это также отрицательно скажется на функционировании генератора, поэтому их требуется поменять.

На покупке новых щеток не стоит экономить. Если вы найдете дешевый вариант, очень сомнительно, что они прослужат долго. Больше вероятности того, что подобная экономия приведет к необходимости повторной замены вышеназванных комплектующих.

Обратная сборка

После приобретения качественных щеток (желательно, чтобы ваш выбор пал на хорошо зарекомендовавшего себя производителя), можно начинать общую сборку элемента, а затем и установить на свое место сам генератор.

Однако, как было сказано выше, выполнение последней процедуры возможно и без изымания генератора. Что, впрочем, решает самостоятельно каждый хозяин авто. Все проделанные операции следует совершить в обратной последовательности.

После окончания работ непременно проверяется эффективность функционирования всего генератора.

Если замена вышедших из строя щеток осуществлена правильно, и АКБ разряжалась именно по причине того, что износились главные элементы электросистемы машины, автолюбитель решит эту проблему и без помощи работников СТО.

И в данном случае немало сэкономит на такой услуге. Процесс работы по замене, действительно, весьма прост. Однако, если в ходе ремонтной деятельности у вас возникнут какие-либо трудности, можно посмотреть вспомогательное видео. Его предоставляют специалисты.

На интернет-ресурсе Вы, в том числе, сможете узнать:

об особенностях конструкции – генератор 2170; как проверить генератор на работоспособность, на что стоит обратить особое внимание; как поменять дворники на Приоре и так далее; какие еще возможны неполадки в генераторе энергии

Процедура снятия

Для того чтобы начать какие-то работы по снятию генератора на любой модели ВАЗа, будь то 2114, 2110, 2115 или 2107, нужно сперва обесточить авто и исключить даже малейшую вероятность поражения электрическим током. Для этого нужно снять клеммы с аккумулятора и приступать непосредственно к самой процедуре изъятия устройства. Начинать работы нужно со снятия брызговиков и защиты двигателя под капотом с правой стороны переднего колеса. Далее, снимаются все провода, но при этом лучше всего запомнить положение или записать, что где находилось. И теперь остаётся самый сложный этап работы. Нужно ослабить гайку крепления генератора к корпусу силового агрегата машины с помощью гаечного ключа. Сразу лучше обработать эту гайку специальными жидкостями, которые позволяют ослабить зажим, например WD-40, и подождать несколько минут. На различных моделях ВАЗа крепление практически идентичное, будь то ВАЗ-2107 или авто моделей 2114, 2110, 2115. Использование молотка для ослабления гайки крайне не рекомендуется, так как нет места для размаха, есть возможность того, что будет повреждена резьба на креплении. Если после ряда манипуляций ослабить гайку и снять генератор так и не удалось, то придётся его снимать вместе с кронштейном. Этот процесс весьма трудоёмкий, особенно на моделях 2114, 2110, 2115, занимает больше времени, нежели простое снятие генератора и работа с ним. На модели 2107 процесс снятия также нужно проводить аккуратно, чтобы ничего не повредить. Да и варварское выламывание агрегата ничего хорошего сулить не может.

Если всё же приходится демонтировать генератор с кронштейном, то это требует дополнительного снятия двух или трёх болтов. Этому может помешать сам генератор. Чтобы получить доступ, придётся немного отодвинуть генератор и снять нужные болты. После получения полного беспрепятственного доступа к генератору — можно его снимать. Но не стоит забывать о том, что также нужно снять ремень

Следует уделить внимание тому, что работы делать нужно с особой осторожностью и без применения лишних усилий, чтобы не нанести автомобилю никаких повреждений

Помимо стандартных способов снятия генератора на авто марки ВАЗ (модели 2114, 2110, 2115, 2107, Приора), существуют и иные варианты. На относительно новых авто, если агрегат был установлен сравнительно недавно, он вытаскивается через правую арку переднего колеса. Это не такой простой процесс, как то же стандартное снятие, однако мастера своего дела знают, как провернуть эту операцию. По техническому исполнению она не имеет никаких отличий от стандартной процедуры. Ремень также снимается с генератора. А для облегчения проведения работы руль авто нужно вывернуть в правую сторону. При обратной установке нужно помнить, что ремень всегда должен находиться в предельном натяжении.

Из чего состоит генератор на ВАЗ-2114

Генератор проявляет из себя трехфазное устройство, которое действует с переменным током. Все это оснащается специализированой частью выпрямителей, которые преобразовывают переменный ток в постоянный ток.

Генератор на ВАЗ-2114 состоит из следующих деталей:

Крышки, которых всего две. Обычно их изготавливают из алюминия, и они имеют в себе пазы, в которые присоединяют подшипники. Задняя часть крышки оснащена также специализированной клеммой с помощью, которой присоединяется с АКБ. Также там находится разъем, где напряжение подается на обмотку возбуждения

На задней крышке располагается конденсатор, и его используют для того, что убирать различные радиопомехи

Не забываем о еще важной детали – цилиндр сердечника статора, который изготавливают из специального трансформаторского железа. Также в нем находятся пазы, где укладывается обмотка

Есть еще и выводы для соединений деталей с выпрямительным блоком. Крышка прикручивается к ней благодаря винтикам. Оборудование, которое располагается на валу цилиндра, называется обмотка возбуждения. К ней присоединяется к медным кольцам, который обеспечивается контакт. Чтобы сделать монтаж приводного шкива, нужно использовать шпоночную канавку, которая располагается в передней части вала. Щетки генератора, которые производят из цельного узла, совмещенные с электронными реле. Это скрывается за прочным корпусом, который крепится к щеткодержателю. На задней крышке располагается блок диодов. Их примерное количество составляет 9 штук и 6 из них являются основными. Этот аппарат установлен на полукруглые пластины, которые тоже сделаны из алюминия. Благодаря этому проводники быстро охлаждаются.

Основными неисправностями о которых мы не раз говорили на сайте provaz2114.ru генератора являются:

Предохранитель сломался. Чтобы исправить поломку, нужно поменять предохранитель. Только сначала надо выяснить причину поломки.
Цепь, которая питала приборы, оборвалась. Непременно нужно проверить соединение провода с другими контактами.
В замке зажигания случилась поломка. Обязательно нужно убедиться в исправной работе платы от замка зажигания.
Не правильно работает лампа контрольной.
Щетки работают не правильно. Чтобы избавится от неисправности, нужно заменить щеткодержатель и щетки. Контактные кольца необходимо прочистить с помощью бензина или обработать WD – 40.
Не работает регулятор напряжения.
Ремень генератора повредился или стал работать плохо.
Не работает подшипник.

Натягиваем ремень

От объема двигателя 1,5 или 1,6, т. к. модели ВАЗ 2114 зависит сам процесс натяжки.

Двигатель объемом 1,5 л:

Расслабляем крепление генератора ВАЗ 2114.
Винтом для регулировки корректируем натяжение ремня, если нам необходимо его натянуть мы действуем по часовой стрелке, при необходимости ослабить направление движения против часовой стрелки.
Когда достигли нужного натяжения ремня, укрепляем генератор и обязательно ремень проверяем.

Двигатель объемом 1,6 л:

Таким же образом, как и в первом случае, ослабляем крепление генератора ВАЗ 2114.
При помощи ломика генератор немного отодвигаем от двигателя и ремень натягиваем, при необходимости ослабления ремня, генератор двигаем в другом направлении, т. е. к двигателю.
После завершения закрепляем генератор и проверяем натяжение ремня.

3.5. Ремонт генератора

Рис. 7.13. Детали генератора: 1 – шкив; 2 – шайба; 3 – передняя крышка; 4 – дистанционное кольцо; 5 – ротор; 6 – статор; 7 – задняя крышка; 8 – кожух; 9 – выпрямительный блок с конденсатором; 10 – щеткодержатель с регулятором напряжения

Снимите кожух 8 (рис. 7.13), отжав защелки, которыми он соединен с задней крышкой. Отверните винты крепления к задней крышке щеткодержателя 10 в сборе с регулятором напряжения и снимите его. Отсоедините провод от вывода “D+” регулятора напряжения. Снимите выпрямительный блок с конденсатором с задней крышки, для чего отверните винты крепления фазных выводов обмотки статора и винт крепления конденсатора к крышке. После этого, при необходимости, можно отсоединить конденсатор от выпрямительного блока, отвернув гайку крепления провода конденсатора к выводу “B+” выпрямительного блока. Выверните четыре стяжных винта и отсоедините заднюю крышку 7 со статором 6 от передней крышки 3 с ротором 5. Отсоедините статор от задней крышки. При необходимости выньте из задней крышки втулку с задним подшипником вала ротора. Зажмите ротор в тисках и торцовым ключом отверните гайку крепления шкива 1. Снимите с вала ротора шкив, шайбу 2, переднюю крышку и дистанционное кольцо 4. Собирается генератор в последовательности, обратной разборке. Пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивайте моментом 38,22–61,74 Н ·м (3,93–6,3 кгс ·м).

Замена регуляторанапряжения или щеток Регулятор напряжения в сборе со щеткодержателем является неразборным узлом. Поэтому если вышел из строя регулятор напряжения или износились щетки (выступают из щеткодержателя меньше, чем на 5 мм), заменяется целиком весь узел. Замена подшипников ротора

Передний подшипник вала ротора запрессован и завальцован в передней крышке. Поэтому в случае выхода его из строя необходимо заменять переднюю крышку в сборе с подшипником. Задний подшипник напрессован на вал ротора. Для замены необходимо съемником снять подшипник с вала ротора и на прессе напрессовать новый подшипник.Замена дополнительных диодов Для замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очистите место установки диода от остатков эпоксидной смолы, установите и припаяйте новый диод. Вывод диода с цветной меткой припаивайте к общей шине. После припайки приклейте корпус диода к держателю эпоксидной смолой.

Регулировка натяженияремня привода генератора

Рис. 7.14. Проверка натяжения ремня привода генератора: 1 – верхний кронштейн генератора; 2 – гайка; 3 – регулировочный болт; 4 – генератор; 5 – болт шарнирного крепления генератора к нижнему кронштейну; 6 – ремень; 7 – ведущий шкив на коленчатом валу; A — прогиб ремня

Нормальный прогиб А (рис. 7.14) ремня должен быть в пределах 6–8 мм при усилии 98 Н (10 кгс). Для увеличения натяжения ремня сделайте следующее: – отпустите гайку 2 крепления генератора к верхнему кронштейну 1 и гайку болта 5 шарнирного крепления генератора; – вращением регулировочного болта 3 сместите генератор в сторону от двигателя; – проверните коленчатый вал на два оборота и проверьте натяжение ремня; – по окончании регулировки затяните гайки крепления генератора. Избегайте излишнего натяжения ремня, чтобы не вызвать повышенной нагрузки на подшипники генератора.

Диагностика генератора

Если пропадает зарядка или ее уровень недостаточен, то на аккумулятор будет поступать намного меньше тока, чем необходимо. Следовательно, для питания всей бортовой сети также не хватит одного генератора и ему на помощь придет АКБ, который спустя некоторое время разрядится. Но еще хуже чрезмерно высокое напряжение – из-за него могут перегореть предохранители, лампы, ЭБУ, и проч. Для диагностики генератора ВАЗ 2114 вам потребуется мультиметр:

Включите зажигание и запустите мотор.
При наличии повреждений в цепи питания роторной обмотки вы заметите, что лампа на приборной панели горит.
Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
Проведите замер напряжения на клеммах аккумулятора. Необходимое условие – частота вращения коленвала должна быть примерно 2500-3000 об/мин.
В случае исправности генератора показания вольтметра будут около 13 В (погрешность в 0,1 В можно не учитывать).
Отключаете свет и магнитолу, напряжение должно возрасти до 14,7 В. Это максимальное значение.

Проводя диагностику, обязательно обратите внимание на то, с какими звуками вращается ротор. Очень часто выходит из строя подшипник в передней крышке

Именно на него воздействует максимальная нагрузка со стороны ремня. Несколько причин, по которым может упасть напряжение ВАЗ 2114:

Ремень генератора слабо натянут.
Имеется неисправность в регуляторе напряжения.
Износ щеточного узла.
Полный износ генератора.

Обратите внимание на то, что горящая лампа со значком аккумулятора говорит о том, что имеется неисправность в цепи питания роторной обмотки. Следовательно, в статорных обмотках не будет генерироваться ток, так как нет вращающегося магнитного поля

Разборка генератора ВАЗ 2114

Чтобы разобрать генератор, вам потребуется ключ на 10 и 19, а также фигурная отвертка. Для разборки устройства вам необходимо выполнить следующие действия:

Отжать защелки и демонтировать защитный чехол из пластика.
Пометить расположение крышек относительно статора, что упростит процесс сборки в будущем.
Выкрутить винты крепления щеточного узла и снять его.
Отключить провода от вывода регулятора.
Выкрутить 4 винта, которые держат выпрямительный блок, а затем отключить выводы обмоток и снять его с конденсатором.
Выкрутить стяжные винты и снять крышку со стороны контактных колец.
Зажать вал ротора в тиски и выкрутить гайку, которая держит шкив. После этого его можно демонтировать вместе с упорной шайбой.
Снять крышку с ротора.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ ГЕНЕРАТОРНОЙ УСТАНОВКИ

Лампочка сигнализатора зарядки горит постоянно или мигает во время работы мотора;
Не идет зарядка на АКБ
Недозаряд или перезарядка аккумуляторной батареи;
Плохой свет фар при работающем двигателе, неудовлетворительная работа «дворников» и других потребителей электроэнергии;
Сильное увеличение яркости света фар, кипение электролита в аккумуляторе;
Наличие посторонних шумов со стороны генераторной установки.

НЕИСПРАВНОСТИ ЩЁТОЧНОГО УЗЛА

В этом узле могут быть проблемы с электронным регулятором и щётками. Замена щёток генератора ВАЗ 2115 может быть произведена без его снятия с двигателя. Проверить этот блок не снимая с генератора невозможно, поэтому, если есть такая возможность, то можно просто поменять щётки. Проверить его работу можно, присутствует регулируемый источник питания и контрольная лампочка. Подключают питание к «+» и «-» регулятора, а лампочку к щётке. Она должна светиться, а при увеличении входного напряжения до 15-16 вольт лампочка тухнет. Если этого не происходит, то нужна замена таблетки. Давайте рассмотрим признаки износа щёток. Об этом будет свидетельствовать:

Низкое бортовое напряжение;
Отсутствие зарядки аккумулятора;
Скачки напряжения зарядки.

Щётки в свободном состоянии должны иметь длину не менее чем 0,5 см. При меньшей длине производится их полная замена. Проверяют состояние щёток и их свободное перемещение в пазах. Если есть зависание, его можно устранить капелькой масла в пазы. Проверьте контактные кольца, их поверхность, на наличие выработки. При её наличии нужно отшлифовать мелкой шкуркой поверхность колец. Когда выполнена замена щёток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут, после притирания щёток и контактных колец.

Щеточный узел

ДИОДНЫЙ МОСТ И ЕГО ПРОБЛЕМЫ

Признаки неисправности диодного моста генератора могут быть такими:

Полное отсутствие зарядки;
Напряжение зарядки значительно выше нормы.

Всё это может вызвать большие негативные последствия для всей электрической системы автомобиля. Ремонт генератора своими руками возможен, но при условии наличия опыта и приборов для работы с электрооборудованием. Например, выявлены признаки поломки диодного моста, требуется его ремонт.

Чаще всего в таком случае происходит пробой силовых диодов «подковы». Заменить их не очень сложно, проблема состоит в том, что их нет в запасных частях. Можно поискать у ремонтников, которые занимаются ремонтами электрооборудования автомобилей. Проще и дешевле будет приобрести новый блок с диодным мостом, и поставить его взамен вышедшего из строя. Замена диодного моста производится в таком порядке:

Монтируют в блоке контактный болт с изоляционными втулками и гайками зажимают его;
Поправляют и устанавливают на место выводы обмоток статора и завинчивают гайки в местах их присоединения;
Ставят на место болты, крепящие выпрямительный блок и затягивают их;
Устанавливают на своё место щёточный узел с регулятором, и закрепляю его винтами на корпусе задней крышки;
Устанавливают защитный кожух из пластика и фиксируют тремя фиксаторами.

После этого прибор можно монтировать на место установки, подсоединить провода, надеть и натянуть приводной ремень, и можно проверить его работу.

Диодный мост (выпрямитель)

Какой электрогенератор приобрести (артикулы, производители)?

При проверке генератора иногда оказывается, что устройство необходимо сменить. Чтобы выбрать подходящий вариант генерирующего узла на VAZ, нужно учитывать тип двигателя (с карбюратором или инжектором), комплектацию ДВС.

Лучше устанавливать модели генерирующих узлов, изготовленных партнерами ВАЗ. Среди последних выделяют электрогенераторы КЗАТЭ 9402.3701 и 372.3701. Первый вариант выдает ток от 80 А, устанавливается на движки машин АвтоВАЗ 2111. Устройства 372.3701 менее мощные, отдают 55 А.

Наиболее популярные марки генераторов для ДВС ВАЗ

Если найти одну из приведенных выше деталей не получается, можно отдать предпочтение совместимым генерирующим узлам. Среди наиболее известных производителей электрогенераторов на VAZ выделяют:

LKD – марка отличается выпуском устройств не самой высокой пробы, но все же пригодных к использованию.
Fenox – производитель выделяется качественной сборкой продукции.

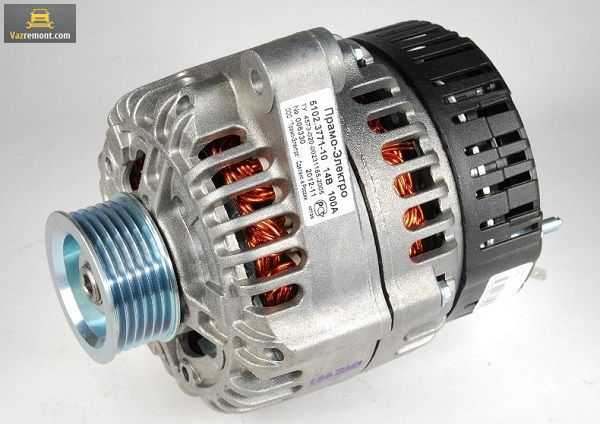

«Прамо» – генерирующие узлы данной марки имеют иную конструкцию, чем модели предыдущих изготовителей, что дает возможность получить мощность до 100 А;
«СтартВОЛЬТ» – приборы этого производителя оснащаются цифровыми регуляторами напряжения, парой дополнительных диодов. Последние способствуют повышению производительности электрогенератора (до 120 А).

Если хочется сэкономить, следует выбирать китайские марки генераторов. Отечественные производители выпускают электрогенераторы с оптимальным соотношением качествы и стоимости.

Как самостоятельно разобрать генератор 2114

Сняв генератор, можно его разобрать и внимательно осмотреть все составные элементы. Это позволит найти изношенные/поврежденные детали и заменить их.

Для разборки понадобятся такие инструменты, как ключи рожковые (на 19 и на 10), а также крестообразная отвертка.

Процедура разборки предполагает последовательное выполнение следующих действий:

Снимается защитный пластиковый кожух на корпусе. Для этого нужно отжать три имеющиеся защелки.
Винты, которыми крепится щеточный узел, откручиваются при помощи отвертки. Далее его уже можно снимать с корпуса.
Отсоединяются провода, идущие от вывода регулятора.
Откручиваются винты (4 шт.), которыми крепится выпрямительный блок. Далее отключаются выводы обмоток, а затем снимается сам блок (вместе с конденсатором-подавителем помех).
Раскручиваются стяжные винты (4 шт.) и снимается крышка со стороны контактных колец.
Откручивают гайку, которая крепит шкив. Для этого целесообразно вал ротора зажать в тиски, чтобы исключить его прокручивание.
Снимается шкив генератора, а также упорная шайба с вала ротора.
Снимается крышка с ротора.

Дополнительные рекомендации по замене шарикоподшипников ротора

Причины выхода шарикоподшипников из строя (для последующей замены):

Износ деталей до отказа (срок службы от 100 000 км);
Попадание грязи, абразивных частиц, влаги;
Повреждение уплотнительных защитных шайб, сепаратора;
Высыхание смазки, недостаточное её количество;
Выработка посадочных поверхностей;
Коррозия на кольцах;
Некачественная сталь (неметаллические включения, несоответствие по закалке, твёрдости);
Несоответствие по точности обработки колец, микро геометрии дорожек качения, шариков;

Перед обратной сборкой проверяйте состояние внутренних элементов механизма (щётки, контакты), менять их следует одновременно;
Дополнительно рекомендуется проверять состояние выжимного шарикоподшипника муфты и подшипников ступицы на ВАЗ.
Если при откручивании гайки шкива, он проворачивается, вставьте отвертку в паз крышки, тем самым вы застопорите ротор.
При закручивании болтов смазывайте их графитовой смазкой.
Обязательно посмотрите полезные видео, как правильно менять подшипники у Лады четырнадцатой модели, а так же как улучшить и усилить генератор.

Улучшаем генератор ВАЗ

Замена подшипников генератора 2114

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

Снятие генератора с автомобиля и его разборка

Вполне очевидно, что методы поверхностной диагностики далеко не всегда позволяют точно определить неисправность. Более того, чтобы выполнить ремонт, агрегат во многих случаях нужно снимать. При этом на одних моделях (например, генератор на ВАЗ 2107) снять легче, чем на других. Что касается более современных ВАЗ 2114 или ВАЗ 2115, генератор снять несколько сложнее и нужно знать определенные нюансы. Давайте разбираться.

Итак, рассмотренный ниже вариант позволяет не снимать защиту двигателя. Для снятия генератора ВАЗ 2114 нужно подготовить: ключи гаечные на 13, на 10, ключ рожковый 17 х 19, головку на 15, а также монтировку,
Теперь можно снимать клеммы с АКБ, ослабить ремень генератора и снять его. После осуществляется демонтаж натяжного механизма ремня,
После от генератора следует отсоединить провода, отключить разъем на обмотку напряжения,
Сам генератор крепится гайкой и длинным болтом. Сначала откручивают болты головкой 15, на которых кронштейн закрепляется на блоке,
Теперь делается разворот устройства по направлению по часовой стрелке. Это позволит извлечь ось крепления к кронштейну,
После можно выкручивать гайку (ключ на 19) и доставать гайку вместе с втулкой. После из кронштейна ось выбивают надставкой,
Завершающим этапом становится извлечение генератора, потянув его вверх,

Чтобы разобрать генератор, нужны ключи рожковые 19 и 10, а также крестовая отвертка. Сначала снимается защитный кожух на корпусе (следует отжать 3 защелки). Винты крепления щеточного узла выкручиваются отверткой. Затем следует отсоединить провода от вывода реле-регулятора. Далее нужно открутить 4 винта крепления блока выпрямителей.

Следующим шагом будет отключение выводов обмоток и снятие выпрямительного блока. Параллельно снимается конденсатор, который устраняет радиопомехи. Далее нужно открутить 4 винта, стягивающие корпус, после чего снимается крышка, где стоят контактные кольца. Далее нужно открутить гайку, крепящую шкив. Чтобы это сделать, лучше сразу зажать вал ротора в тиски, тем самым избежав проворачивания.

После нужно снять шкив генератора и упорную шайбу с вала ротора. Затем убирается крышка с ротора. Рекомендуется заранее наметить положение статора относительно крышек, чтобы упростить сборку.

Результатом проделанной работы становится возможность осмотреть разобранный генератор ВАЗ 2114, провести дефектовку. По окончании сборка и установка генератора на машину производится в обратном порядке. Если же устройство сразу меняется на новое вместо ремонта, тогда можно сразу перейти к монтажу.

Кстати, не всегда замена генератора ВАЗ 2114 связана только с неисправностями генераторной установки. Например, заменить генератор в машине может быть нужно по причине комплексной установки мощного допоборудования (например, акустики, усилителей и сабвуферов вместе с подогревами сидений и т.д.)

Что касается 2114, в таком случае многие автолюбители выбирают вместо устройства на 80 Ампер более мощный генератор на 115 Ампер (от Лада Приора или ВАЗ Калина). Дело в том, что в плане крепления нет никаких отличий. Нужно только поменять шкив приводного ремня. Заменив указанный шкив, остается только установить на ВАЗ 2114 генератор от Приоры или Калины.
