Как поменять подшипник генератора на ваз 2110 своими руками

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Замена заднего и переднего подшипников генератора Ваз 2110 (2114, 2112, 2111, 2115)

Перед тем как приступить к замене подшипника посмотрите подробное видео снятия генератора и его разборки.

Как снять и разобрать генератов ВАЗ 2010

Процесс по замене делиться на операции:

1. Подготовительные мероприятия;
2. Снятие, и дальнейший разбор механизма;
3. Демонтаж старых деталей;
4. Ремонт и установка новых деталей, замена, сборка, монтаж, проверка работоспособности узла.

Устройство генератора ВАЗ 21ХХ, подготовка к ремонту

Деталировка узла представлена на двух схемах, в собранном и разобранном виде.

Чтобы поставить подшипники подготовьте комплект инструмента:

• Головки с трещоткой, ключи (27, 13, 10, 8, и на 17 – желательно два);
• Минусовая, крестовая отвертки;
• Тиски;
• Молоток;
• Пассатижи;
• Съемник двух контактный с лапками;
• Жидкость WD-40 и маркер.

Далее поставьте автомобиль на место с хорошим освещением над капотом, чтобы снять механизм без затруднений, откройте капот, найдите ремень на шкивах, а так же клеммы. Теперь переходим к снятию генератора и демонтируем подшипник.

Процесс демонтажа генератора и замена старых подшипников

1. Сначала отсоединяем минусовую клемму аккумулятора, затем клеммы самого устройства. Для этого требуется открутить крепления этих клемм.
2. Изучите схему крепежей, чтобы приступить к демонтажу механизма.

1. Далее снимается защита картера, затем забираемся под машину. Далее откручиваем крепления, которые крепят генератор к раме (позиции 5, 2 на схеме). Подробно процесс показан на фото.
2. Рукой придерживаем механизм при откручивании последнего крепежа.

1. Вынимаем агрегат, убираем грязь, протираем ветошью. Резьбовые соединения смазываем WD-40.

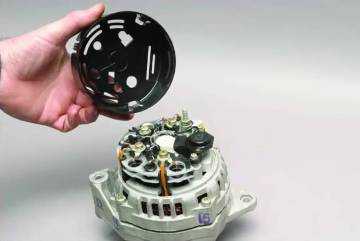

2. Теперь переходим к снятию защитной задней крышки из пластика на генераторе, делаем это аккуратно отверткой.

1. Откручиваем крепления щёткодержателей и регулятор напряжения крестовой отверткой. Последовательность показана на фото.

1. После этого снимаем шкив с оси, зажимаем изделие в тиски.
2. Разводным или другим ключом откручивается гайка на шкиве, чтобы вал не прокручивался, вставляем шестигранник в специальный паз на торце.

1. Теперь снимаем шайбу и разбираем корпус агрегата, открутив соответствующие болты, перед этим обязательно сделайте метку положений половинок корпуса маркером. Весь процесс разборки показан на фотографиях.

1. Снимаем пластиковый кожух и передний шарикоподшипник, получив доступ к якорю.

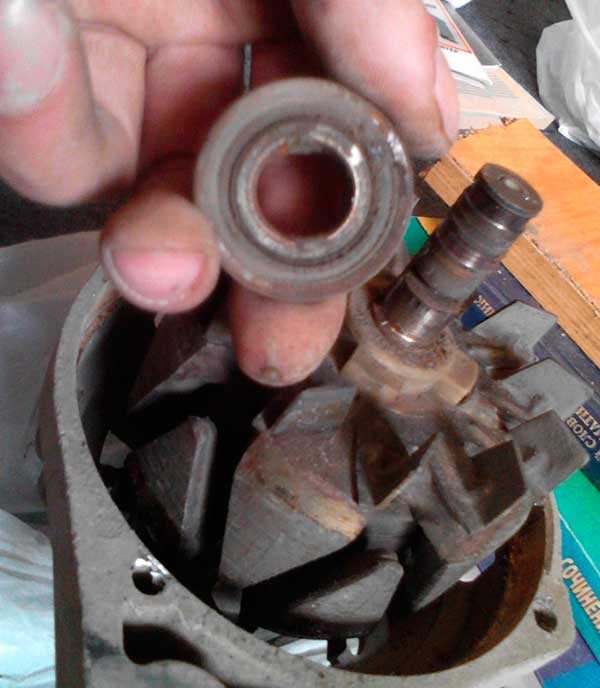

1. Теперь спрессовываем задний подшипник генератора с якоря двумя способами:

1. Используя съемник с двумя лапками;
2. Без съемного устройства, используя два рожковых ключа на 19 (смотрите видео, как снять подшипник генератора без съемника).

Как без съемника снять подшипник с якоря генератора

1. Далее выпрессовываем элемент качения из крышки генерирующего агрегата.
2. Выбиваем молотком с оправкой под наружный размер шарикоподшипника (размеры см. ниже), так же подойдет головка на 27.

Замена заднего и переднего подшипника генератора Ваз 2110

1. Перед тем как сделать установку нового подшипника в генератор Ваз 2110 следует протереть ветошью посадочные поверхности (ротор, отверстие крышки корпуса).
2. Далее аккуратно вынимаем уплотнение, добавляем густую смазку в шарикоподшипник, например Литол.

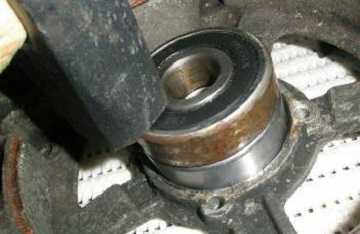

3. Приступаем к запрессовке заднего подшипника на вал. Для этого закрепите узел в тисках, наставьте новую деталь на вал, при помощи трубы и молотка напрессуйте деталь на ротор. Усилие прилагаем строго на внутреннюю обойму.

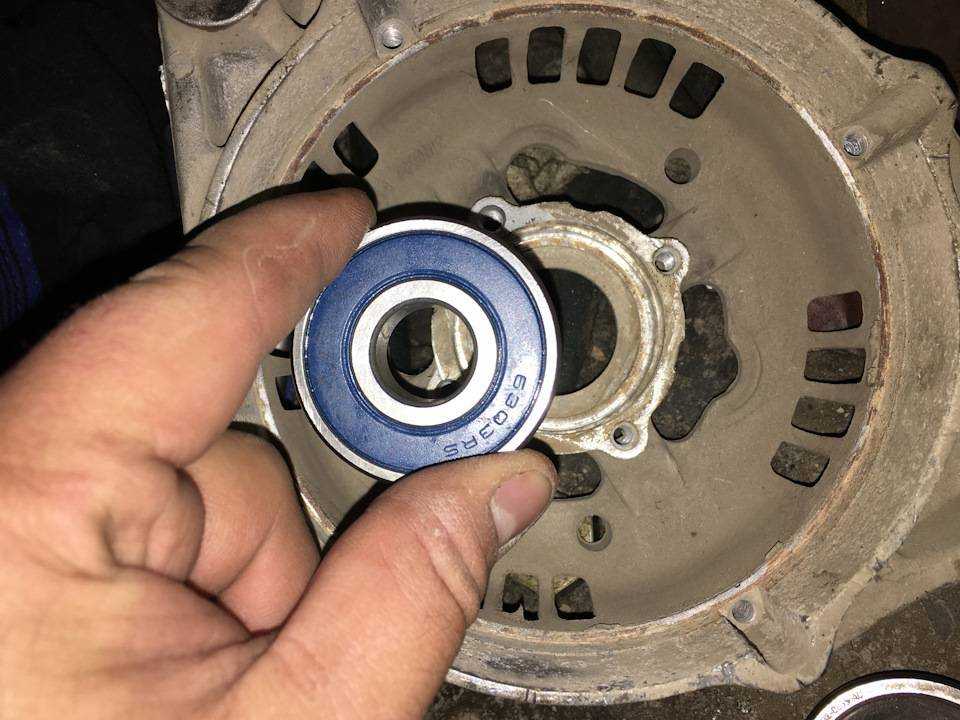

1. Запрессовываем передний подшипник в переднюю крышку генератора при помощи старого элемента качения или головки на 27. Ровно, без перекосов вставляем новое изделие в отверстие, сверху ставим старый элемент, далее молотком забиваем деталь в отверстие. Усилие прилагаем только на наружное кольцо.

1. После замены подшипников следует сборка механизма в обратной последовательности, устанавливаем его обратно на автомобиль. Порядок сборки посмотрите на видео.
2. На этом замена окончена. Не забудьте почитать советы и рекомендации в конце статьи.

Замена подшипника генератора ВАЗ

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

https://youtube.com/watch?v=sYpDunxmZzE

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Демонтаж и разборка генератора (подробно)

Порядок работ:

1. Отсоедините минусовую клемму АКБ.
2. Далее откручиваем клеммы самого устройства, предварительно открутив крепления данных клемм.
3. Изучаем схему крепежей генератора, чтобы приступить к снятию агрегата.
4. Затем снимите защиту картера и заберитесь под автомобиль.
5. Далее открутите крепления, крепящие генератор к раме (на схеме позиции 5 и 2).
6. Во время откручивания последнего крепежа придерживайте механизм рукой.
7. Выньте агрегат, уберите грязь и протрите ветошью. Смажьте резьбовые соединения WD-40.
8. Отверткой снимаем заднюю пластмассовую крышку на генераторе.
9. Крестовой отверткой открутите регулятор напряжения и крепления щеткодержателей.
10. Снимаем с оси шкив и зажимаем в тисках изделие.
11. Разводным или иным ключом открутите на шкиве гайку. Чтоб вал не прокручивался, вставьте шестигранник в специальную выемку на торце.
12. Снимаем шайбу и, открутив соответствующие болты, разберите корпус агрегата.
13. Снимите пластиковый кожух, а затем передний шарикоподшипник, чтобы получить доступ к якорю.

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;
отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.
Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.
Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.
Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.
Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

Натяжка ремня производится по следующему алгоритму:

• при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
• затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным. На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

При появлении подозрительного свиста на работающем моторе со стороны ремня ГРМ необходимо провести диагностику. Для этого скидываем генераторный ремень и запускаем двигатель. Если звук сохраняется – необходимо менять натяжной ролик, ну а если пропал, вам придется разобраться, как поменять подшипники на генераторе ВАЗ 2110.

Замена Генератора Ваз 2109 Карбюратор

Замена генератора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Генератор является неотъемлемой частью любого автомобиля, генератор питает ток бортовая сеть который создается вращением шкива генератора, поэтому аккумулятор не должен работать все время, и после запуска двигателя он перестает подавать ток на бортовая сеть автомобили и только один генератор начинает питать его, но бывают случаи, когда он выходит из строя (со временем это обычно происходит из-за того, что песок и грязь другого типа попадают в генератор, или генератор может выгореть из-за короткого замыкания), становится нереально двигаться автомобиль, так что одна батарея выходит из строя, и когда он полностью разряжен, автомобиль задерживается и просто никуда не уходит, потому что генератор должен быть заменен, когда он становится непригодным к использованию или ремонту (о клиенте генератора HT, тема Мы все еще, пожалуйста, обратитесь к этой статье).

Чтобы сменить генератор, не требуется много времени и инструментов, достаточно сэкономить: несколько ключей, один из которых должен быть «в 17», а другой около «в 19» и крепление или что-то в этом роде (с придерживаться например)!

Он размещен между телекоммуникационным устройством и между двигателем, открывая капот, вы увидите его сразу, но только он будет установлен несколько иначе, не потому, что на фото показано расположение, оно будет точно таким же, для наглядности это показано на фото ниже красноватой стрелкой.

Когда мне нужно заменить генератор?

1. Вы можете понять, дает ли это вам заряд или не дает 2 способа, который вы определите. Для вас мы обычно рекомендуем первый метод всем тем людям, которые задают нам вопросы о том, как проверьте генератор по хорошему, и это так: мультиметр покупается в любом автомагазине (он доступен практически везде), китайцы довольно недорогие (около 300 рублей), на станции не работаешь и электрика нет, поэтому этого мультиметра будет достаточно (если вы, конечно, хотите взять его по более высокой цене), это устройство обычно покупается и в него врезается вольтметр, после чего выходы мультиметра подключаются к батарее (см

фото ниже) и обратил внимание на устройство (если аккумулятор работает и заряжается, если он дает меньше 12,5 вольт, если он дает меньше 12 вольт, то его нужно зарядить), то теперь следующим шагом является запуск машины и провода, идущие от мультиметра, подключены точно так же, как и раньше (на устройстве должен быть включен вольтметр) и на устройстве. Опять же, показания устройства обязательно должны увеличиться, если осень упадет, поэтому генератор не работает и не заряжает батарею (посмотрите на лампочку зарядки, посмотрите на маленькую фотографию, если она горит и устройство читает равномерно при запуске двигателя, генератор неисправен на 100%). МОЕ ПАРТНЕРСТВО Присоединяйтесь к программе и ПРИГЛАШАЙТЕ

МОЕ ПАРТНЕРСТВО Присоединяйтесь к программе и ПРИГЛАШАЙТЕ.

Генератор от ВАС 2110 (94,3701) до ВАС 2109 карбюратор, ASP 16

ВК: Сайт: Для тех, кто хочет внести свой вклад в развитие.

2. Теперь поговорим о втором методе, сразу же предупредим вас, что он свободен, но это может очень сильно повлиять на генератор, это сделано, машина запускается и всасывание растягивается (я не рекомендую делать это на инжектор), поэтому после извлечения всасывания (где-то в течение одной секунды, чтобы двигатель работал на 1500 об / мин) и машина некоторое время работала (достаточно минут, даже меньше), минусовая клемма выталкивается из Аккумулятор, и после выпадания из машины обязательно придется продолжить свою работу (это говорит о наличии бортовых сетей в автомобиле la, а также о том, что зажигание работает от генератора, а не от аккумулятора), но если он сразу же остановится, Генератор не работает (щетки изношены или сгорел диодный мост), в общем, такой генератор придется снимать и искать сервис (Кстати, как отремонтировать генератор, почитайте статью: «Ремонт генератора на ВАЗе» «), но есть один большой недостаток, если генератор не работает должным образом (это происходит из-за щетки), но все равно работает, тогда машина не будет задерживаться и из-за этой батареи постоянно будет на машине разряжаться и разряжаться, чтобы более точно выяснить, заряжается ли она и Правильно ли это дает, узнать это можно только благодаря мультиметру, и, кстати, если вы купите это устройство, вы не пожалеете об этом, так как оно понадобится вам в будущем.

Как разобрать генератор Ваз 2110: пошаговая инструкция

Для того, чтобы разобрать генератор Ваз 2110 выполните следующие действия:

1. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
2. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
3. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
4. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
5. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
6. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
7. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
8. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
9. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.
10. Все зависит от степени повреждения его частей. Итак:
11. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
12. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
13. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
14. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
15. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
16. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
17. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
18. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
19. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.

Сборка генератора

При сборке надо выбрать правильную позицию установки конденсатора, в противном случае не возможно будет установить щеткодержатель:

• Конденсатор прикручивается точно по определенному выступу в крышке генератора.
• Сборку проводить в обратном порядке.
• Необходимо проявить точность монтажа и порядок предшествовавший разборке.
• Собрать генератор.

Примечание: перед подсоединением электрических клемм необходимо очистить их мелкой наждачной бумагой от образовавшихся окислений. Окисления происходят от перепадов температур, образования влажности в окружающей среде.

• Установить его не место.
• Наживить гайки.
• Установить болт регулировки.
• Одеть ремень привода.
• Произвести регулировку натяжения ремня.

Примечание: эта работа выполняется в обязательном порядке.

Так как при слабом натяжении заметно ухудшается зарядка аккумулятора, это приводит к раннему выходу его из строя. Если ремень перетянут – это вызывает раннее разрушение подшипников генератора. По техническим параметрам прогиб ремня, при приложении усилий в 10 кгс, в средине должен прогнуться на 10-15 мм. Эта проверка проводится металлической линейкой, уголком длиною 30 см. Итак:

• Уголок положить на два шкива – коленчатого вала, генератора.
• Выбрать середину расстояния.
• Сделать усиленный нажим на торец линейки.
• Замерить возникший прогиб.
• Если он соответствует стандартам, значит, натяжка произведена правильно.

Генератор и его ремонт

Для повторной проверки необходимо прокрутить коленчатый вал. Накинуть ключ на болт крепления шкива, произвести два оборота вправо. Если потребуется повторить процесс регулировки. После полной проверки натяжения ремня привода генератора, произвести полную затяжку гаек верхнего и нижнего креплений генератора. Советы квалифицированного автоэлектрика:

• на генераторе ВАЗ-2110 минус с аккумулятора подключается к массе, плюс подходит к клемме В (при обратном подключении происходит переизбыток напряжения от вентилей, что вызывает их сгорание);
• категорически запрещено включение в работу генератора, когда отключен аккумулятор – происходит кратковременное перенапряжение у выхода В, что приводит выходу из строя регулятора напряжения, повреждения электронных датчиков в системе электрообеспечения автотранспортного средства;
• не допускается, проводить проверку работы его при кратковременном подсоединении выхода В с массой – это вызывает моментальный выход из строя вентилей, проверка работы генератора производится – амперметром, вольтметром;
• проверку работу вентилей не допускается проводить при напряжении более чем 12В, мегомметром – повышение напряжения вызывает короткое замыкание, происходит их сгорание;
• проверку сопротивления изоляции обмотки статора необходимо проводить на специальных оборудованных стендах в автомастерских;
• проведение кузовных работ автомашины, с применением сварочного оборудования необходимо производить отключение питающих электрических проводов от входов генератора, аккумулятора.

При проведении работ по замене щеток генератора на ВАЗ-2110 необходимо досконально изучить видео. Просмотреть все фото, которые приложены к этой статье. Прочитать инструкции по проведению работ в целях обеспечения безопасности. Проводить работы своими руками надо начинать хорошо подготовленным автолюбителям, чтобы ни возникало мелких недоразумений во время их проведения. Хорошо изученный материал – это гарантия успеха при эксплуатации автотранспортного средства и низкая цена за ремонт, который в СТО довольно дорогой.

Что нужно знать при выборе новых деталей?

Изначально в устройстве генератора 2110, как сказано выше, обычно ставятся два подшипниковых устройства. В более старых модификациях авто используются детали с маркировкой 6302 либо 6303 (это передние устройства), или же 6202 (задние), в более современных версиях сзади ставятся подшипники 6203.

Что касается размеров, то они следующие:

• для 6303 (или отечественного аналога под номером 180302) размеры составляют 17*47*14;
• для маркировки 6302 (либо отечественного аналога 180303) — 15*42*13;
• для маркировки 6202 (российские детали маркируются как 180202) размеры составляют 15*35*11;
• для 6203 (отечественный аналог — 180203) размеры — 17*40*12.

Разборка, замена

Подготовив все необходимое можно приступать к работам. Последовательность действий такова:

Ставим ВАЗ-2110 в гараж или на площадку. Отсоединяем «минусовую» клемму с АКБ. От генератора отсоединяем всю проводку.

Отворачиваем фиксирующую гайку и регулировочный винт, полностью задвигаем генератор в сторону мотора и извлекаем его ремень. Откручиваем болты крепления регулировочной планки и извлекаем ее.
Забираемся под автомобиль. Демонтируем с авто переднюю часть защиты картера, откручиваем гайку нижнего крепления генератора, извлекаем болт и вытаскиваем генератор. Все последующие работы выполняются на снятом генераторе.

Откручиваем гайку крепления шкива. Сделать это можно несколькими способами. Первый из них – если в валу ротора проделано отверстие под шестигранник. При помощи шестигранника удерживаем вал, а накидным ключом отворачиваем гайку. Если таким способом не получилось послабить крепление шкива, используем второй способ. Сводится он к фиксации ротора при помощи отвертки. Ее устанавливаем в прорези, сделанные в роторе через вентиляционные отверстия. Зафиксировав ротор, ключом отворачиваем гайку. Если и таким способом не удалось ее открутить, пока оставляем попытки и переходим к дальнейшим работам.
Снимает защитный кожух, установленный на заднюю часть генератора. Для этого оттягиваем три защелки и аккуратно извлекаем чехол.

Чтобы в ходе дальнейших работ не повредить элементы генератора, установленные в задней части (щетки, регулятор, диодный мост, конденсатор) их лучше снять, открутив болты их крепления.

Снимаем заднюю крышку. Она крепится к передней части при помощи 4 болтов. В некоторых моделях головки болтов сделаны под торцевой ключ на 8, у других – под крестовую отвертку. Предварительно эти болты заливаем WD-40, поскольку они часто закисают. Также наносим метку маркером положения задней крышки к передней. Можно это сделать заранее. Выкрутив болты отверткой аккуратно отжимаем заднюю крышку и снимаем ее. При этом задний подшипник должен остаться на валу.

Если перед этим снять шкив не удалось, после демонтажа задней крышки это сделать можно, зажав ротор в тисках. Если же шкив снят ранее, выбиваем ротор с передней крышки. Для этого на резьбу вала наворачиваем гайку, держа генератор переднюю крышку, ударяем валом с гайкой по деревянной подставке – ротор должен выйти с переднего подшипника. Откручиваем гайку и полностью извлекаем ротор.
Выбиваем подшипник с передней крышки. Для этого используем подходящий по размеру отрезок трубы или головку на 27 из набора ключей. Или с помощью трубы с подходящим диаметром. Если вы приобрели сразу крышку с подшипником, то будет на много проще.

Новый подшипник смазываем и забиваем в посадочное место при помощи старого. Старый подшипник используется как наставка, по нему наносятся удары молотком, пока новый элемент полностью не сядет на место. После этого развальцовываем края крышки, чтобы зафиксировать подшипник в ней.

Снимаем с вала задний подшипник. Для этого используем съемник. Если такого нет, можно воспользоваться обычным рожковым ключом большого размера. Одну губку ключа заводим под подшипник, ротор при этом будет играть роль упора. Используем ключ как рычаг, нанося несильные удары по нему молотком. Ключ необходимо перемещать по кругу, чтобы при снятии он не шел на перекос.

Сняв или сбив задний подшипник, на его место устанавливаем новый. Набиваем его до места расположения при помощи наставки из трубки или торцевого ключа

Важно, чтобы при посадке диаметр трубки или ключа был равен диаметру внутренней обоймы подшипника.

Перед сборкой еще раз качественно промазываем новые подшипники.

Признаки неисправности опорного подшипника передней стойки и порядок его замены
