Замена термостата ваз 2110 на грантовский

Начинаем

Удостоверившись, что термостат явно не в рабочем состоянии, а сделать это можно потрогав патрубки, если они холодные на прогретом двигателе, то явно вы не ошиблись; Заезжаем на смотровую яму или ровную площадку, где нам никто не будет мешать. Глушим мотор, ставим на ручник, даем остыть движку, так как высока вероятность получить ожог; Отвинчиваем крышку расширительного бачка, чтобы избежать эффекта вакуума; Открываем сливной кран внизу радиатора для слива охлаждающей жидкости. Предварительно подставив емкость

Не важно собираемся мы ее заливать повторно или выльем за ненадобностью, необходимо свое рабочее место содержать в чистоте; Пока идет слив, снимаем воздушный фильтр. Для этого сначала отвинчиваем крепеж крышки, а после саму основу. Попутно проводим визуальную диагностику состояния фильтрующего элемента

При необходимости делаем замену; Ослабляем с помощью отвертки хомуты патрубков радиатора, отсоединяем сами шланги. Будьте аккуратны так как могут находится остатки хладогена; Аналогично проводим процедуру с патрубками на самом термостате; Накидками отвинчиваем 4 болта по периметру крепления термостата; Изымаем сам термостат вместе с уплотнительным кольцом, которое также нуждается в замене; Устанавливаем новый, предварительно смазав периметр контура герметиком, посадив уплотнительное кольцо новое и прокладку;

Попутно проводим визуальную диагностику состояния фильтрующего элемента. При необходимости делаем замену; Ослабляем с помощью отвертки хомуты патрубков радиатора, отсоединяем сами шланги. Будьте аккуратны так как могут находится остатки хладогена; Аналогично проводим процедуру с патрубками на самом термостате; Накидками отвинчиваем 4 болта по периметру крепления термостата; Изымаем сам термостат вместе с уплотнительным кольцом, которое также нуждается в замене; Устанавливаем новый, предварительно смазав периметр контура герметиком, посадив уплотнительное кольцо новое и прокладку;

Начинаем установку в обратном порядке, тщательно затягивая хомуты. При необходимости делаем и их замену на более новые, так давление очень сильное и возможны протечки жидкости, которые могут привести к заклиниванию мотора; Завинчиваем нижнюю сливную кран-пробку; Заливаем охлаждающую жидкость в том количестве, которое указано в инструкции по эксплуатации автомобилем. Так как больше или меньше могут привести к губительным последствиям и дорогому ремонту всего узла; Запускаем машину, смотрим на водяную рубашку и ищем возможные протечки. Если нет – отлично, в противном случае устраняем недостатки; Того что завели это мало, необходимо прогреть авто до температуры свыше 90°C, для того чтобы система охлаждения пошла по большому кругу, тогда можно удостовериться в работе термостата. Иных вариантов нет. придется потратить немного бензина на прогрев; Дождавшись момента, проверяем абсолютно все патрубки на предмет их температуры, они должны быть все горячие. Отлично, термостат в рабочем состоянии. Для закрепления, запустите печной отопитель, проверьте его работу. Все нормально, значит вы заслужили похвалы; Собирайте разбросанный инструмент, аккуратно его складывайте, можете ехать далее.

Перегревы вам ближайшее время не страшны

. Если качественная продукция, то средний срок эксплуатации агрегата может составлять порядка 80.000–100.000 км. пробега для отечественного типа и до 120.000 для иностранного производителя. В целях избежания повторного ремонта, приобретайте качественные запчасти и комплектующие только в официальных автомагазинах или сертифицированных точках на авторынках. В таком случае можно предъявить претензию или обменять товар, в случае его поломки на гарантийном сроке. Если вы по каким-то причинам не можете провести ремонт или боитесь за нехватку опыта, можете смело отогнать авто в сервисный центр, где квалифицированные специалисты проведут весь комплекс работ за вас, вам останется только оплатить эти услуги.На этом обсуждение темы, замена термостата ВАЗ 2110, 2114 и 2115 близится к завершению. Надеемся, что наши рекомендации и практические советы будут полезны многим водителям, которые нуждаются в приобретении практического опыта при ремонте своего собственного и такого долгожданного автомобиля. Удачи вам. Пусть ваше авто как можно чаще обходят поломки.

Установка Термостата От Гранты На Ваз 2109

Поэтому мне понравилась идея установки термостата на гранты ВАЗ 2109 и многое другое.Но я уже давно занимаюсь этим вопросом, потому что перспектива постоянно открытой печи не была полностью удовлетворена, и я в итоге пришел к выводу, что это необходимо сделать (диаграмма ниже).

Конечно, этот колхоз нуждается в разъяснении.)) Итак, грант организует небольшой круг через обогреватель печки, так как летом у меня всегда была печка, я решил отсоединить кабель от обогревателя смесителя, потому что я бы не стал Соблазнить и подключить шланг от расширительного цилиндра по схеме ВАЗ 2110 (что-то похожее (:). Но все же большой полезный шланг от радиатора С к канавке насоса). Что еще пригодится, напишу позже, потому что ремонт не сделан, а запланирован.1. Предоставление термостата (21900-1306010-00) (пронумеровано 29 на рисунке)2. Труба, которая удаляет гранты с радиатора. (6 пронумерованных)3. Тройной термостат-расширительный бачок от ВАЗ 2110 (под номером 30)Как я понимаю из других записей дисков, винты будут полезны для фиксации термостата, вывода M8x75 и контакта M8x85.

Почему все так боятся оставлять печь открытой? Можно ли регулировать температуру с помощью демпфера? Новая стандартная печка полностью покрывает радиатор и без проблем)

Просто печка не закрыта, даже если из-за этого воздух закрыт, она все равно работает как батарея, нагревая все и вся вокруг вас, и в теплых 30 градусах, очевидно, не удобно держать такую батарею в кабина …p s Я знаю, что во многих других автомобилях также есть радиатор в салоне и смеситель обогревателя в целом, но, тем не менее, каждые 9 ке предоставляются, и я считаю, что использовать его неразумно.

Кстати, кому интересно, я расширяю управление клапаном и затвором на различные интересные рычаги — взгляните на мой BR.

Термостат от ВАЗ 2108, 2109, гранты 2115 и тому подобное.

Я ездил 2 года с открытым краном, я плохо знал, что он открыт, и когда я снял панель, увидел подвесной кабель и поэтому даже не подключил его) Этим летом я включил вентилятор в 30 так что это было не так жарко, и это не было неудобством. Даже ваша нога не горячая, когда вы нажимаете на газ, и это, несмотря на то, что у меня самая высокая панель, а радиатор нельзя закрепить никаким пластиком) Кстати, вибратор еще ближе к ноге водителя, но никто не жалуется на жару) хотелось бы сделать переходник вместо крана и забыть об этом навсегда)

Ну, есть еще один плюс заблокированный радиатор — двигатель прогревается чуть быстрее))

Ну, только это можно отнести к плюсу, но летом он уже быстро нагревается, а зимой всегда открыт. Если только он не блокируется во время зимнего потепления, но думаю вряд ли кто-нибудь)

Нет, не только это, я забыл добавить один, но ОЧЕНЬ фундаментальный плюс! Зимой, например, при управлении автомобилем весь день или на трассе очень трудно отрегулировать один демпфер — на девятой пластине есть такая функция, демпфер можно сделать только теплым или холодным, а промежуточный вариант — не судьба. При этом вы не можете отрегулировать амортизатор под ногами, вам нужно лишь слегка открыть его и охладить зимний выпуск холодного воздуха на лобовом стекле, пока горячий воздух продолжает распылять ваши ноги. И тут на помощь приходит нагревательный элемент, благодаря которому вы можете одновременно уменьшить тепло во всех форсунках, в то время как вы можете как-то отрегулировать от небольшого уменьшения до почти чуть-чуть теплого, другими словами, вы можете как-то установить приемлемая температура, а не в качестве демпфера — или очень жарко, или очень холодно;)Но опять же, только те, кто ездит на машине весь день, не могут проверить эту функцию или много путешествовать по шоссе, эти люди поймут, о чем я говорю, если вы будете ездить только на работу и с работы, вы можете ‘ t проверьте работоспособность водонагревателя на 9 ке летом или зимой;)

https://youtube.com/watch?v=iv51eZfA8sA

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
Резисторное устройство предназначено для регулировки скорости обдува.

Составляющие элементы системы обогрева

Основные детали системы обогрева салона автомобиля ВАЗ 2110:

1 — электропневматическое клапанное устройство;
2 — лицевой корпус воздухозаборника обогревательного узла;
3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
5 — заслонка системы рециркуляции;
6 — задняя часть корпуса воздухозаборника отопительного узла;
7 — заслонка отопительного канала;
8 — заслонка системы управления отопительным узлом;
9 — радиаторный узел;
10 — защитный пластиковый кожух радиаторного устройства;
11 — втулка, установленная в пароотводящем патрубке;
12 — втулка подводящей магистрали отопительного узла;
13 — втулка отводящего патрубка;
14 — электрический моторчик отопительной системы;
15 — корпус электрического мотора;
16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
17 — приводная ручка управления заслонкой обогревательной системы;
18 — моторедуктор приводного устройства, представленный в небольших размерах;
19 — резисторный элемент;
20 — защитная крышка облицовки отопительного узла.

Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

1 — воздуховоды, предназначенные для прогрева задней части салона машины;
2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
3 — воздуходувы, предназначенные для обдува ног;
4 — основные сопла для вентиляции салона авто;
5 — боковые сопла вентиляции салона;
6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
7 — ручка управления обогревательным узлом салона;
8 — пластиковый корпус воздухораспределительного устройства;
9 — заслонка системы прогрева ног;
10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
11 — отопительный узел.

Рекомендуем: Балансировка колес в автомобиле

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.

Термостаты ВАЗ-2110 нового и старого образца: особенности монтажа и отличия

Тип используемого на ВАЗ-2110 термостата зависит от года выпуска транспортного средства.

Первоначально устанавливались такие же устройства, как на «восьмерках» и «девятках», но из-за низкой эффективности и частых поломок их пришлось заменить.

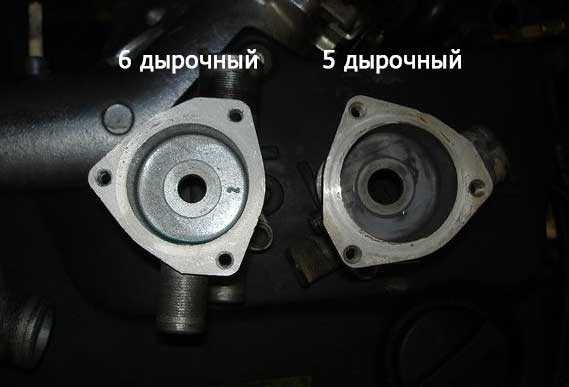

Главные отличия новой конструкции (5-дырочный термостат) — возможность разборки и замены только пускового (теплочувствительного) элемента.

На старых машинах устройство объединялось с блоком мотора с помощью короткого патрубка.

В новых моделях фиксация производится на пару шпилек. При этом между термостатом и силовым узлом расположена паронитовая прокладка, которую можно обрабатывать герметиком на силиконовой основе (такая процедура обязательна не всегда).

После 2003 года 5-дырочные термостаты постепенно меняются на 6-дырочные.

По заявлению производителей они отличаются стабильностью и обеспечивают лучшую работу при больших морозах.

Преимущества нового устройства:

Стабильная температура ОЖ;
Отсутствие сбоев в работе отопителя;
Больший ресурс работы.

После установки 6-дырочного термостата мотор с легкостью набирает рабочую температуру при 20-30-градусном морозе даже при включенном отопителе.

Также нужно знать, что байпас каналы в 5 и 6 дырочных термостатах разные. В первом это 16 мм, а в шести дырочном 11 мм.

Это влияет на то, что циркулирующий антифриз через байпас канал в 11 мм по малому кругу протекает быстрее, чем через канал в 16 мм, а значит увеличивается проток (объем) ОЖ через печку, поэтому внутри автомобиля будет теплее.

Монтаж устройства производится двумя способами:

Классическим;
Альтернативным.

В первом и во втором случае для выполнения работы потребуется три литра тосола, прокладка для термостата, заливной и подводящий шланги, а также новый термостат.

Кроме того, запаситесь хомутами на 15-28 мм (потребуется 5-6 штук).

Чтобы не пролить ОЖ в процессе монтажа, сбрасывайте патрубок с узла дросселя (идущий на саксофон) и сливайте постепенно антифриз до момента, пока течь прекратиться. После этого продолжайте работу.

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

Процесс замены Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

два входных — от двигателя и радиатора;
один выходной — к помпе.

Устройство термостата ВАЗ 2114

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.

Стоит ли заморачиваться?

Термостат 21082 это цельная конструкция, надежно закрепленная на ГБЦ. Меньше соединений на хомутах, нет промежуточных шлангов – меньше вероятность протечек.

В будущем для замены термоэлемента потребуется меньше манипуляций – открутить 3 болта и отсоединить 2 шланга. Можно даже обойтись отсоединением одного шланга, если изловчиться. Замена термоэлемента становится намного удобнее.

Также преимуществом является уменьшенный диаметр байпасного отверстия, что (как говорят) сказывается на скорости прогрева двигателя и повышенном потоке через отопитель, хотя по логике увеличение потока вряд ли существенное.

Ну и размеры термостата освобождают пространство в зоне над КПП.

Кроме того, в схеме с термостатом 21082 расшитительный бачок включён в малый круг, а не в большой как в схеме 2108.

Проверка термостата Ваз 2109 | Ремонт Ваз 2108 2109 21099

Суббота, Ноябрь 22nd, 2014

Термостат автомобиля Ваз 2109 предназначен для поддержания температуры охлаждающей жидкости на уровне рабочей температуры 90 градусов.Термостат содержит термоэлемент, который срабатывает при температуре 87 градусов. Термостат Ваз 2109 регулирует циркуляцию охлаждающей жидкости системы охлаждения; как известно система охлаждения состоит из двух контуров: малый круг охлаждения и большой круг охлаждения. Малый круг — циркуляция охлаждающей жидкости осуществляется в обход радиатора системы охлаждения: помпа гоняет охлаждающую жидкость только через головку блока цилиндров. Большой круг — когда помимо циркуляции через блок цилиндров двигателя, жидкость циркулирует через радиатор системы охлаждения.

Принцип работы термостата Ваз 2109

Другими словами, задача термостата Ваз 2109 — температура тосола меньше 87 градусов, большой круг охлаждения закрыт; температура тосола 87 градусов и более, большой круг охлаждения открывается. Большой круг охлаждения предназначен для исключения перегрева двигателя, когда термостат открыт, тосол циркулирует через радиатор и охлаждается.

Система охлаждения Ваз 2109

А как же проверить исправность термостата? Если Ваз 2109 перегревается, либо наоборот слишком долго греется, то проверка термостата обязательна. Основные неисправности термостата Ваз 2109 такие:1) Циркуляция тосола только по малому кругу.То есть термостат не открывается и не пускает тосол на большой круг охлаждения. Как следствие двигатель перегревается.2)Циркуляция тосола по большому кругу охлаждения постоянно. То есть термостат постоянно открыт и тосол циркулирует всегда и по большому и по малому кругу одновременно. Двигатель Ваз 2109 в таком случае греется долго и не прогревается до рабочей температуры.1) Если двигатель Ваз 2109 перегревается то проверка термостата проводится следующим образом. Прогреваем двигатель Ваз 2109 до температуры 90 градусов и открываем капот. Трогаем шланги радиатора системы охлаждения: шланг от двигателя к радиатору должен быть горячий, шланг от радиаторак термостату также должен быть горячий.

Трогаем шланги радиатора Ваз 2109

Причем они должны быть одинаковой температуры, так как при температуре тосола 90 градусов исправный термостат открыт и тосол циркулирует через него. Если шланг от двигателя горячий, а шланг к термостату холодный или чуть теплый -значит термостат неисправен, его термоэлемент не открывается и не обеспечивает циркуляцию тосола через радиатор системы охлаждения Ваз 2109.Если оба шланга на радиатор горячие, а двигатель всеравно перегревается, то тогда необходимо проверить датчик включения вентилятора на радиаторе и помпу. То, что шланги горячие говорит от том, что термостат открылся, но двигатель перегревается, так как нет циркуляции тосола в системе охлаждения(неисправна помпа). Если помпа нормальная, но не включается вентилятор , либо неисправен вентилятор на радиаторе, то двигатель также может перегреться.2)Если двигатель Ваз 2109 слишком долго греется, то проверка термостата производится следующим образом.Прогреваем двигатель, до 90 градусов он конечно врядли нагреется,так что для проверки подойдет любая температура от 50 до 70 градусов.Открываем капот и трогаем шланги на радиатор.

Трогаем шланги радиатора

Шланг на радиатор от двигателя должен быть горячий, шланг от радиатора на термостат должен быть холодный. То, что шланг на термостат холодный,говорит о том, что термостат закрыт и исправен. Если оба шланга горячие, либо шланг на термостат теплый говорит о том, что термостат неисправен: он всегда пускает тосол на большой круг охлаждения, не давая двигателю прогреться до рабочей температуры.Как видите, проверить термостат Ваз 2109 весьма просто, для этого не обязательно его снимать и нести домой, а там опускать в горячую воду. Поэтому проверка термостата Ваз 2109 без снятия проста и осуществляется очень быстро.На Главную

Установка

Помимо термостата необходимо приобрести новую трубу, по которой охлаждающая жидкость сможет возвращаться к помпе. Среди автомобилистов она называется «саксофоном». Найти ее можно по номеру: 2110-1303055-10. Также под рукой должны быть следующие инструменты и материалы:

Хомуты 15-28 мм (лучше взять около 7 штук).
Новая прокладка.
Шланги на замену.
Набор отверток.
Специальный съемник для шлангов (нужен для авто старого образца).
Ветошь.
Антифриз.

Существует два варианта установки: штатный и альтернативный. В первом случае 6-дырочный термостат открывается для дополнительного охлаждения. Другими словами, он отслеживает температуру с выхода двигателя, а не температуру уже охлажденного антифриза. Альтернативный вариант обеспечивает проверку температуру более низкую, чем показатель мотора. Проходит установка по следующей схеме:

Часть охлаждающей жидкости необходимо слить, для этого понадобиться вывернуть пробку из отверстия для слива;

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости; — меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку; — термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса; — новый термостат короче штатного на 5 см — стало больше места.

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

Какие термостаты выбрать для ВАЗ (Lada) 2108/2109?

В прошлом месяце пользователи PartReview отдали предпочтение WEEN. 14% положительных голосов принадлежит этому производителю.

На втором месте оказались термостаты LUZAR – 8%.

Замыкает тройку фирма METAL-INCAR с результатом в 8% голосов.

В общем рейтинге термостатов, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

WEEN получили 1 место, оценка PR – 89. Учитываются данные из 42 отзыва и 130 голосов.
LUZAR заняли 8 место, с оценкой PR – 64. На основе из 42 отзывов и 214 голосов.
METAL-INCAR – 2 место, а оценка PR составила 89. Учитываются данные из 35 отзывов и 109 голосов.

Модернизация «десятки»

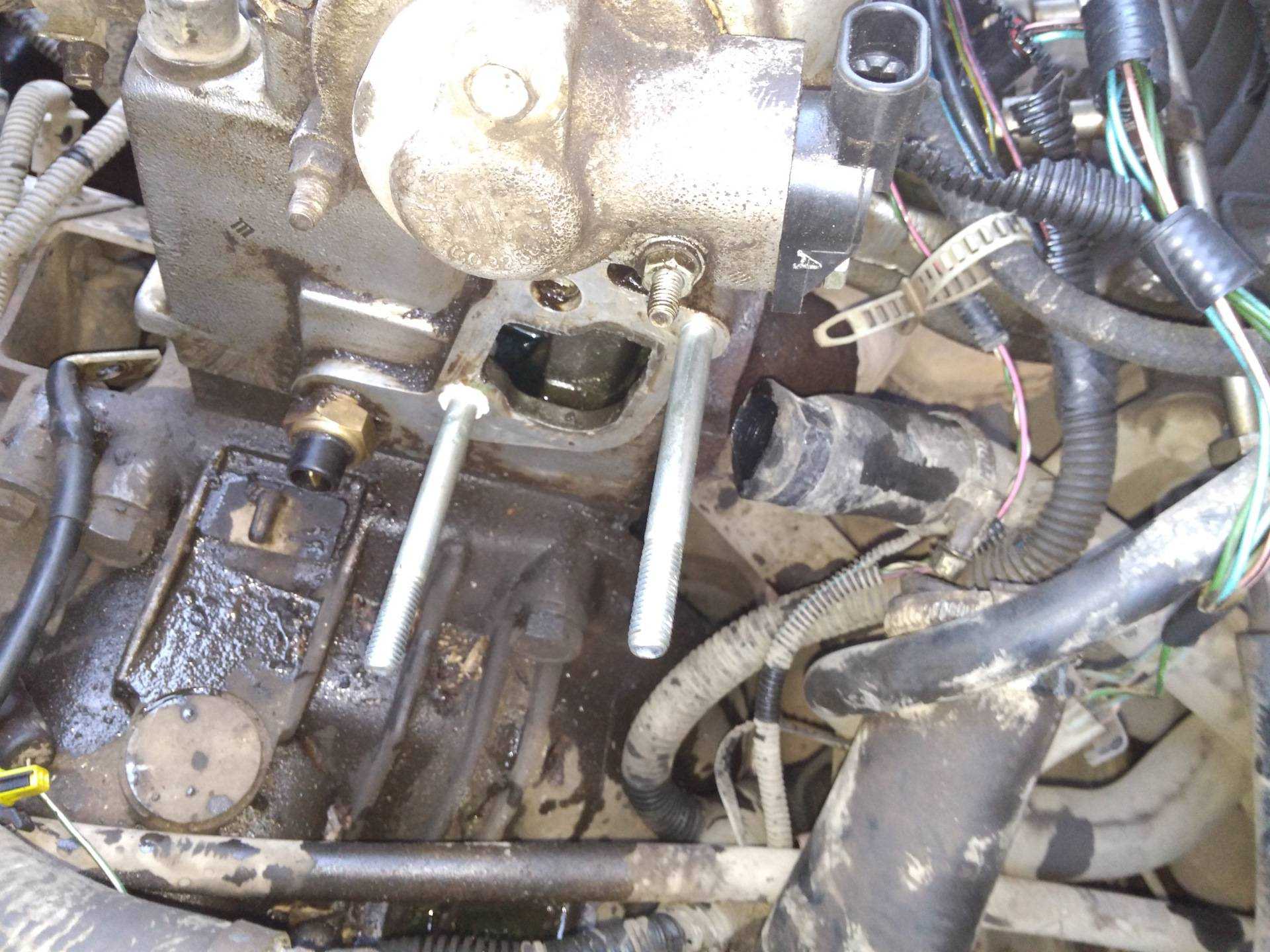

Предварительно с «десятки» демонтируют старый термостат:

ослабление хомутов отводящего и подводящего шлангов радиатора;
демонтаж устройства.

Следующий этап — сравнительный анализ СОД Гранты и ВАЗ 2110. На первом транспортном средстве печка подключается последовательно, а на втором — параллельно. На Ладе Гранта производительность отопительного устройства не зависит от оборотов помпы. При этом не прогревается тосол в расширительном баке и радиаторе.

Процесс замены термостата производится после покупки следующих деталей:

прокладки;
нижнего патрубка;
шайбы;
хомутов;
тосола;
герметика ABRO.

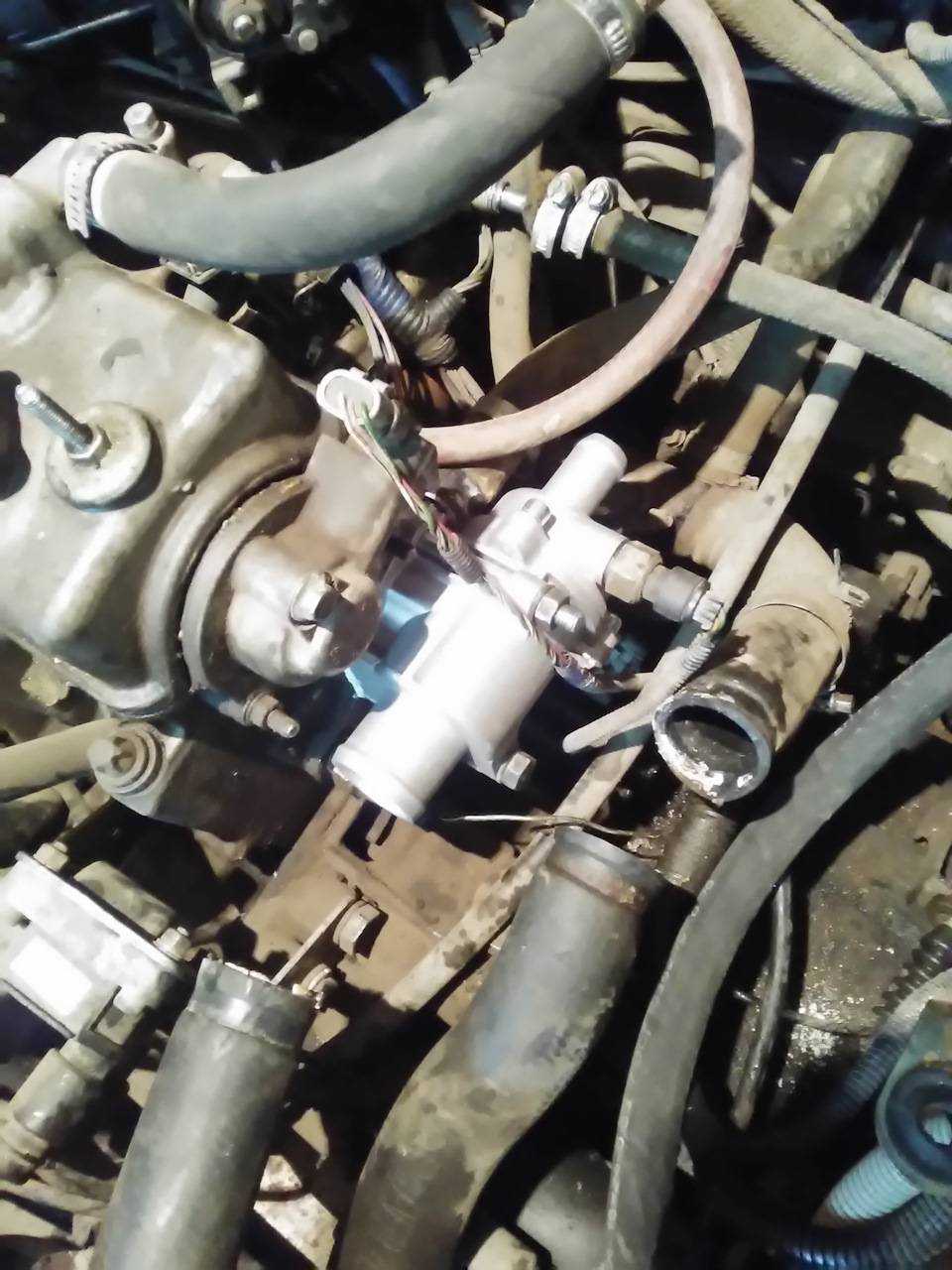

Установка термостата на ВАЗ 2110 производится после слива антифриза. Для заглушки шланга, идущего из дроссельной заслонки, используют болт М10 и хомуты. Следующий этап — подключение шлангов, монтаж датчика температуры.

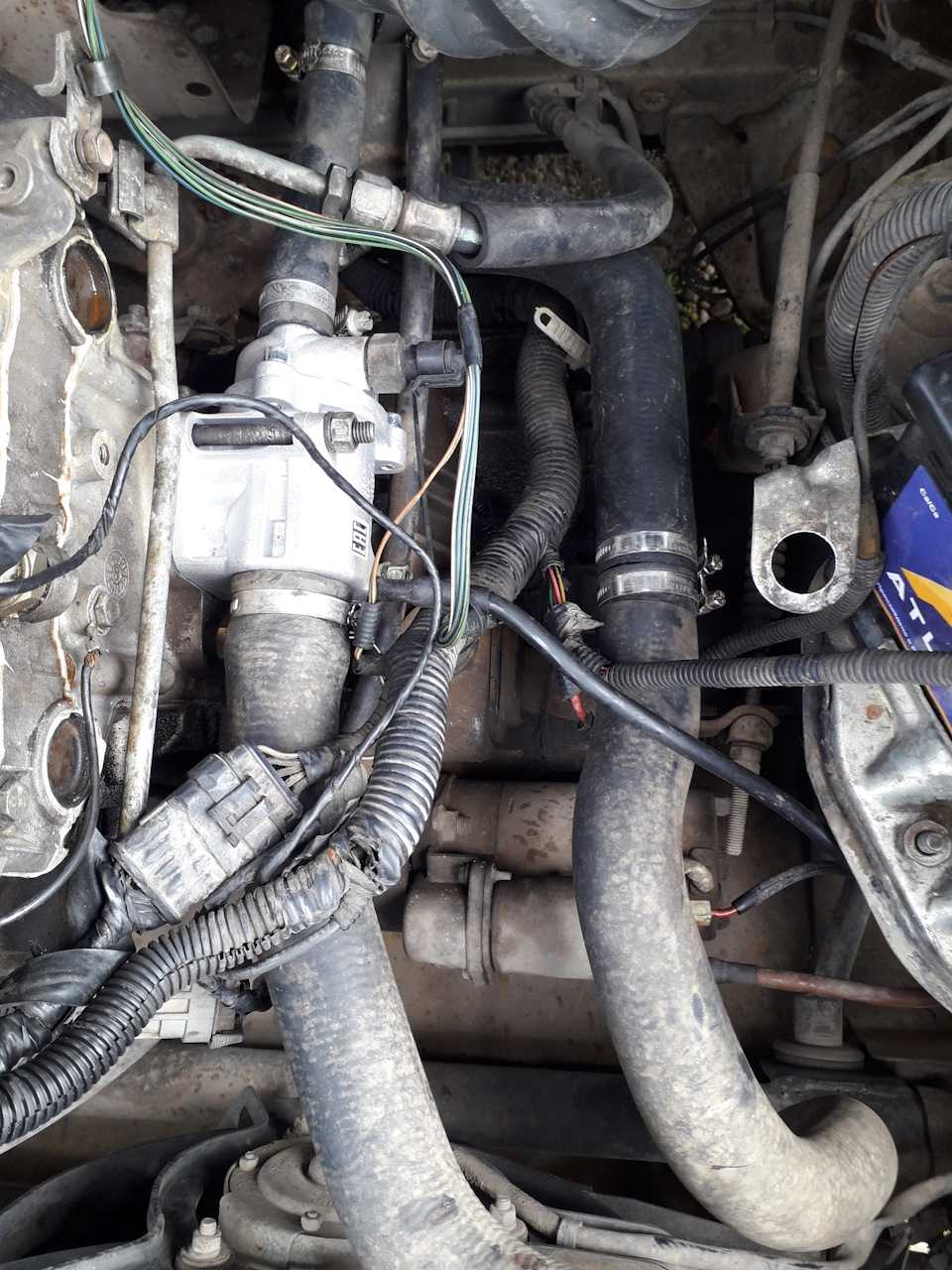

Тюнингованная система СОД на ВАЗ 2110: вход печки подключается к термостату, а слив — к саксофону. Обогрев заслонки не подключается. При необходимости на дроссель подключают шланг от радиатора печки, который идет к расширителю. Затем заливают тосол в СОД, заводится мотор. В процессе прогревания рекомендуется следить за температурой тосола и герметичностью соединений. Если нарушения отсутствуют, тогда тюнинг произведен успешно.

К плюсам такой замены специалисты относят:

теплоту в салоне;
стабильную температуру при различных режимах работы.

«Новая печка» начнет дуть теплым воздухом при 55°С, а на отметке 70°С из печки пойдет горячий воздух (на холостом ходу и во время перемещения транспортного средства). При движении уровень температуры мотора будет находиться в пределах 85°С. При этом в пробках силовой агрегат не перегревается, а температура находится в пределах 100°С. Это способствует запуску вентилятора.

Дополнительный тюнинг

Чтобы термостат работал лучше, потребуется доработать байпас. Термостат с 6-тью дырками обеспечивает быстрый нагрев воздуха в салоне (из-за уменьшения канала). От диаметра байпаса зависит объем жидкости, которая циркулирует по МК. При уменьшении канала увеличивается проток через отопительное устройство. В салоне «десятки» становится теплее.

При сужении термостата с 5-тью дырками могут возникнуть проблемы с омыванием термического элемента. Для сужения канала до нужного диаметра потребуется алюминиевая пластина. Ее монтируют внутрь байпаса. Для этого используют заклепки либо холодную сварку. В пластине сверлят новое отверстие.

Тюнингованный термостат состоит из корпуса с дополнительным шестым отверстием (для патрубка), самого патрубка, резьбы, дроссельной шайбы, оголовка ТС, термоэлемента и регулировочного болта. Патрубок вкручивают и приваривают холодной сваркой.

Дополнительный патрубок устанавливают параллельно штатному аналогу на печку (для попадания обратки из отопительного агрегата в измерительную полость ТС). Чтобы усилить ток ОЖ на малом круге, потребуется дроссельная шайба. При этом исключается перепад давления.

Регулировочный болт должен упираться в ножку элемента. Это позволит регулировать температуру открытия ТС снаружи. Так как штатные ТС-82 холодные, потребуется дополнительная модернизация. Специалисты советуют переделать карбюраторные ТС-82 в инжекторные. Для этого необходимо просверлить и нарезать резьбу под ДТОЖ.

Для проведения тюнинга используют тройник. На «десятке» его не нужно разворачивать. Термостат с 6-тью дырками, в отличие от предыдущего элемента, легче тюнинговать. После уменьшения такого байпаса температура ОЖ будет зависеть от температуры радиатора.
