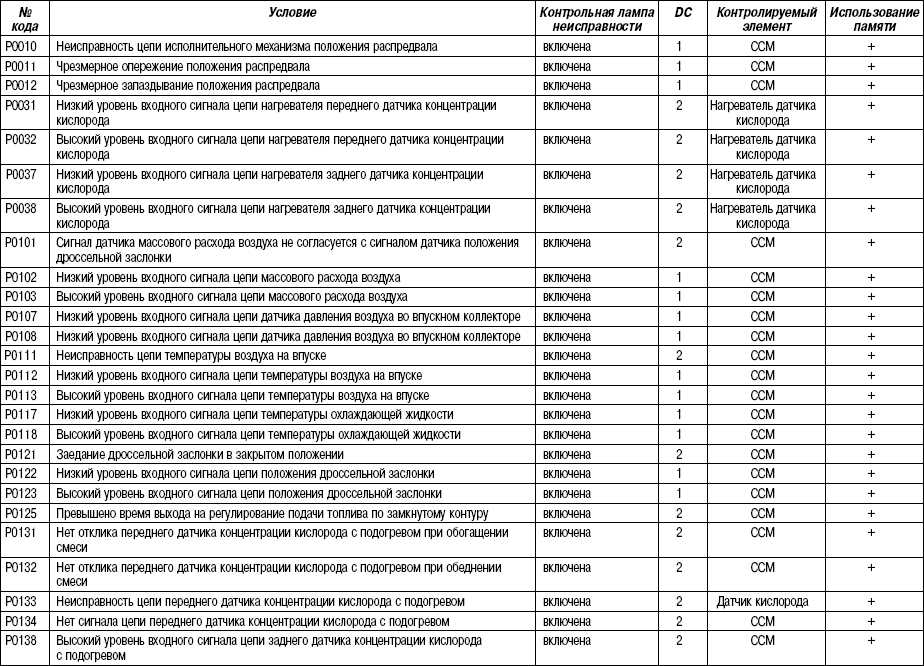

Коды ошибок ваз 2114 и ваз 2115 с расшифровкой

Описание и расположение индикаторов и приборов на панели

Для начала давайте ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор. В последнее время часто владельцы ВАЗ 2107 ставят в свои авто приборки от «Четырок».

Описание значков в них будет аналогичным:

  1. Контроллер температуры антифриза в охладительной системе, также считается датчиком температуры двигателя. При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует диагностировать работоспособность системы охлаждения и самого двигателя. Также сам ДТОЖ может выдавать неверные значения.
  2. Тахометр. Это устройство принимает сигналы от датчика коленвала и выводит информацию о количестве оборотов двигателя на приборку.
  3. Индикатор левого поворота.
  4. Правый поворотник. Если эти два значка моргают слишком медленно или очень быстро, то нужно проверить работоспособность лампочек, а также электроцепь подключения, возможно замыкание.
  5. Одно из основных устройств на приборной панели — спидометр, с его помощью водитель определяет скорость движения. Допускается незначительная погрешность в показаниях. Если же значение слишком отличаются от действительных, то скорей всего, причина неисправности заключается в датчике скорости.
  6. Контроллер уровня бензина в баке.
  7. Лампочка резерва горючего, появляется в том случае, если объем бензина в баке составляет около 6-7 литров.
  8. Символ активации головного освещения авто, включается при включении габаритов и ближнего света.
  9. Эта лампочка на щитке приборов свидетельствует о том, что тормозная система автомобиля работает в аварийном режиме. Вероятнее всего, причина ее появления связана с недостатком рабочей жидкости в бачке.
  10. Символ включения дальнего освещения, горит синим цветом.
  11. Эта кнопка используется для сброса суточных значений пробега.
  12. Одометр — счетчик, который обозначает пробег транспортного средства. Снизу указывается суточный пробег, а сверху — общий.
  13. Символ активации световой сигнализации. Когда водитель включает аварийку, индикатор начинает гореть красным цветом и мигать.
  14. Значок Чек, его появление говорит о необходимости проверки работоспособности мотора. Причин тому может быть множество, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая поломкой тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель посредством компьютерной диагностики.
  15. Контроллер температуры за бортом, а также времени. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, можно перейти из одного режима температуры в другой — времени.
  16. Значок разряда АКБ, его появление, вероятнее всего, связано с тем, что автомобильный аккумулятор практически разряжен. В том случае, если индикатор горит слишком ярко или наоборот, светит слабо, скорей всего, причина кроется в работоспособности генераторного устройства. В частности, речь идет об ослаблении натяжки приводного ремешка, но также проблема может крыться и неработоспособности генератора.
  17. Этот значок свидетельствует об активации ручного тормоза, горит как на заведенном, так и не запущенном двигателе.
  18. Значок аварийного давления моторной жидкости, его появление обычно обусловлено нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, то нужно в первую очередь проверить объем расходного материала в системе. Также причина может заключаться в некорректной работе масляного насоса.
  19. Резервный значок, если мотор инжекторный. Если речь идет о карбюраторном двигателе, то это индикатор подсоса.

Другие индикаторы, свидетельствующие о поломках

В комбинации приборов автомобиля предусмотрены световые индикаторы, предупреждающие о неисправных системах. Одновременно проблема может фиксироваться контроллерами, код ошибки считывается при самодиагностике или тестовым прибором. Часть неисправностей, отображаемых лампами, не препятствует продолжению движения. Расположение контрольных индикаторов зависит от поколения машины.

Цветовые обозначения

Для отображения неисправностей используются индикаторы:

  • красного цвета (дальнейшая эксплуатация автомобиля запрещена или нежелательна);
  • оранжевого цвета (допускается передвижение в зону ремонта).

Диагностика неисправностей

Включение красного силуэта автомобиля с открытыми дверями указывает на их неплотное запирание. Стоит проверить и крышку багажника. Проблема возникает в случае повреждения или замыкания датчиков (замки дверей при этом заперты). Для устранения ошибки следует плотно закрыть крышки или убедиться в исправности концевого переключателя. Оранжевый сигнализатор подушек безопасности должен включиться на несколько секунд после активации зажигания. Постоянное горение индикатора указывает на проблемы с подушками или блоком управления.

Включение красных ламп зарядки батареи, аварийного давления масла, перегрева, низкого уровня тормозной жидкости или некорректной работы гидравлического блока ABS указывает на необходимость остановки и выключения силового агрегата. Дальнейшая эксплуатация машины допускается после проведения диагностики и определения причин включения сигнализаторов (например, лампа низкого давления масла может сработать из-за поломки датчика или отказа насоса).

Оранжевый индикатор замены масла напоминает водителю о необходимости проведения обслуживания. Дальнейшее движение автомобиля допускается. Сигнализатор с пиктограммой графика (называется владельцами пилой или спиралью) используется на машинах с бензиновыми моторами, лампа может работать в 2 режимах. При включении красного светодиода запрещаются дальнейшее движение и работа двигателя (например, отмечены случаи выхода из строя дроссельного блока с одновременной фиксацией ошибки U1123).

Активация оранжевого светодиода в индикаторе с изображением графика указывает на неисправности электрических или электронных блоков, допускающие движение. Водителю необходимо снизить скорость и добраться до ближайшего автосервиса. На кроссоверах с дизелем имеется сигнализатор попадания воды в топливный фильтр. При включении светодиода автомобиль передается на сервис.

Как исправить ошибку Р0113 – высокий уровень сигнала датчика температуры всасываемого воздуха

Полученный блоком управления код появляется при падении температуры ниже минимума, когда U сигнала становится наивысшим. Информация запоминается в течение максимум пары минут. Далее, высвечивается индикаторный светодиод Check engine. Перестать светиться лампа сможет через 4 идущих подряд цикла включения зажигания. Если ситуация нормализовалась и датчик по каким-либо причинам заработал, индикатор больше не загорится. Однако из памяти (архива) ошибка исчезнет после 40 циклов. Даже если вы сбросите показания при помощи сканера или отсоедините одну из клемм аккумулятора, спустя некоторое время лампа опять будет «надоедать».

Ход дальнейших действий:

  1. Убедитесь в исправности (поломке) самого датчика с помощью тестера, измеряя сопротивление изделия. Даже если у вас нет под рукой таблицы изменения сопротивления терморезистора в разных условиях, все же его работоспособность проверить можно. Для этого вооружитесь феном, тестером и емкостью с охлажденной водой. Воздействуя на датчик теплым воздухом, а потом опуская его в холод, убедитесь, что сопротивление детали меняется. В противном случае нужно покупать новую.
  2. Осмотрите разъем и убедитесь, что его контакты не обломались, не окислились. В последнем случае прочистите их мелкой наждачкой. Мультиметром, установленным в режим измерения сопротивления, проверьте проводку на предмет обрыва или замыкания, например, на «массу».
  3. Если вышеуказанные меры не дали результаты, попытайтесь очистить датчик с помощью карбклинера — состав для очистки от масла, грязи отдельных компонентов двигателя. Вполне возможно, термистор засорен маслянистыми отложениями из-за картерных газов. Если после чистки индикатор погас, а спустя некоторое время загорелся вновь, есть смысл проверить воздушный фильтр двигателя.

Проверка датчика мультиметром

Лучший вариант – замена датчика на
исправный. Если это ни к чему не привело, стоит разобраться с проводкой.
Нередко ошибка p0113 — высокий уровень
датчика температуры всасываемого воздуха — загорается одновременно
с иными кодами, например, P0111, P0112, P0114, которые тоже имеют отношение к
термистору. Первая из них сообщает  о нарушении цепи питания, вторая – о
низком уровне информационного сигнала, третья говорит о том, что информация от
терморезистора постоянно прерывается (неисправен сам датчик, контакты,
электропроводка).

Наличие дополнительных ошибок помогает
быстрее найти причину неисправности, т. к. эти коды говорят о проблемах, связанных
с описываемым датчиком.

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
  2. Повернуть ключ замка в положение включения зажигания.
  3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
  4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
  5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

  1. Выключить зажигание.
  2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
  3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Электромеханическая комбинация приборов Распиновка контактов разъема диагностики

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок довольно простая, необходимо:

  1. Проверить уровень технологических жидкостей.
  2. Открыть крышку разъема и включить зажигание.
  3. Подключить адаптер или сканер к гнезду диагностики.
  4. Запустить программное обеспечение на ноутбуке.
  5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
  6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
  7. Устранить причины неисправностей и провести повторную диагностику.

На какие коды стоит обращать особое внимание

При подключении стендового оборудования необходимо обращать внимание на следующие номера:

  1. Проблемы с электрической цепью борта при низком уровне напряжения отображаются комбинацией Р0562, а при высоком – Р0563.
  2. Неправильная настройка холостого хода инжектора (на ВАЗ-2115 у него 8 клапанов) проявляет себя кодом Р0506 при слишком низких оборотах или Р0507 – при высоких.
  3. Если неисправность возникла в одном из цилиндров, об этом может возвестить одна из ошибок от Р1301 до Р1304 (включительно).
  4. Если некорректно работают форсунки на каждом из цилиндров, то ошибки будут в диапазоне от Р0201 до Р0204 (включительно).
  5. При возникновении комбинации Р0217 стоит прекратить использовать автомобиль, так как она свидетельствует о повышении температуры двигателя.
  6. Опасным симптомом является возникновение ошибки Р0300, которое означает случайные и множественные пропуски воспламенения топлива. В этом случае вам может потребоваться капитальный ремонт автомобиля. Родственной ей является неисправность с кодом Р0304, означающая пропуски зажигания в четвертом цилиндре.

На СТО делают выводы не только по бортовому компьютеру, но и на данных полученных при независимом исследовании систем автомобиля. В этом случае можно провести ремонт в более сжатые сроки и с меньшими затратами.

Коды ошибок ВАЗ – самые распространенные неполадки и их отражение

Практически все современные автомобили оснащены отличными бортовыми компьютерами, которые могут полностью диагностировать важные системы и технические узлы транспортного средства. При возникновении известной компьютеру поломки водитель получает на экране определенный набор цифр и букв, который именуется кодом ошибки. Первые компьютеры, устанавливаемые на отечественные авто корпорации ВАЗ просто выдавали общие ошибки, подсвечивая лампочку Check Engine даже в случаях незначительных неполадок. Сегодня же компьютеры более разумные и могут точно описать возникшую проблему.

К сожалению, коды ошибок ВАЗ далеко не идеальны. Порой проблема с аккумулятором или генератором выводится на экран как серьезная поломка двигателя. Потому не стоит сразу же брать в руки калькулятор и начинать считать сумму расходов на ремонт. Для начала необходимо диагностировать неполадку и получить больше сведений о том, что происходит под капотом вашего автомобиля. Сегодня мы поговорим о некоторых конкретных кодах ошибок и обсудим особенности возникновения разных неполадок.

Основы кодов ошибок на автомобилях ВАЗ — диагностируемые узлы

Машины отечественного производителя сегодня во всей линейке модельного ряда оснащены необходимыми компьютерными системами диагностики. Но данные системы далеко не идеальны, и это признают даже конструкторы самого завода. За основу определения неполадок взяты общие датчики, никаких специфических данных при поломке эти системы не дают.

Демонстрация неполадок вашего авто основана на некоторых функциях, потому коды не могут показать точную проблему. К примеру, несколько датчиков стоит на системе подачи воздуха в двигатель. Кислород и его расход действительно могут показывать наличие проблем с агрегатом, но это не всегда точно

Наиболее серьезные коды ошибок, на которые стоит обращать особое внимание, следующие:

  • неполадки, связанный с бортовой электрической сетью — коды P0562 и P0563 говорят о низком и высоком уровне напряжения соответственно;
  • коды P0506 и P0507 сообщают о неправильной настройке холостого хода — слишком низкие и слишком высокие обороты;
  • четыре кода говорят о неисправностях в одном из цилиндров — P1301, P1302, P1303, P1304;
  • также четыре кода отвечают за неисправности форсунок на каждом цилиндре — P0201, P0202, P0203, P0204;
  • крайне важный код, после возникновения которого лучше остановить эксплуатацию — показатель повышенной температуры двигателя P0217;
  • код P0300 нередко оказывается предвестником необходимости капитального ремонта, ведь означает случайные пропуски воспламенения топлива.

Неисправность 1602

Наиболее часто автолюбители сталкиваются с кодировкой Р1602. Она означает проблемы в электрической цепи транспорта. Связана эта ошибка может быть с ЭБУ, перебитой проводкой или сбоем в работе самого компьютера.

Система контроля за состоянием автомобиля постоянно проводит тестирование аккумуляторной батареи, поэтому часто в морозное утро владелец ВАЗ-2115 может встретить на дисплее неприятный сюрприз в виде ошибки. При ней автомобиль просто не заведется. Если вы часто сталкиваетесь с Р1602, в таком случае есть смысл попробовать устранить неисправность сменой прошивки. Помните, что использовать нужно только официальные версии.

Однако, указанная выше ситуация хоть и встречается часто, но не является единственной причиной возникновения на дисплее указанного кода. Стоит проверить автомобиль на присутствие следующих проблем:

Лучший способ защиты от появления лишних кодов – смена программного обеспечения бортовой электроники

Однако тут важно использовать только официальные версии. Некачественная прошивка может запросто уничтожить всю электрическую систему ВАЗ-2115

Она может отправлять непонятные команды на все контроллеры разом.

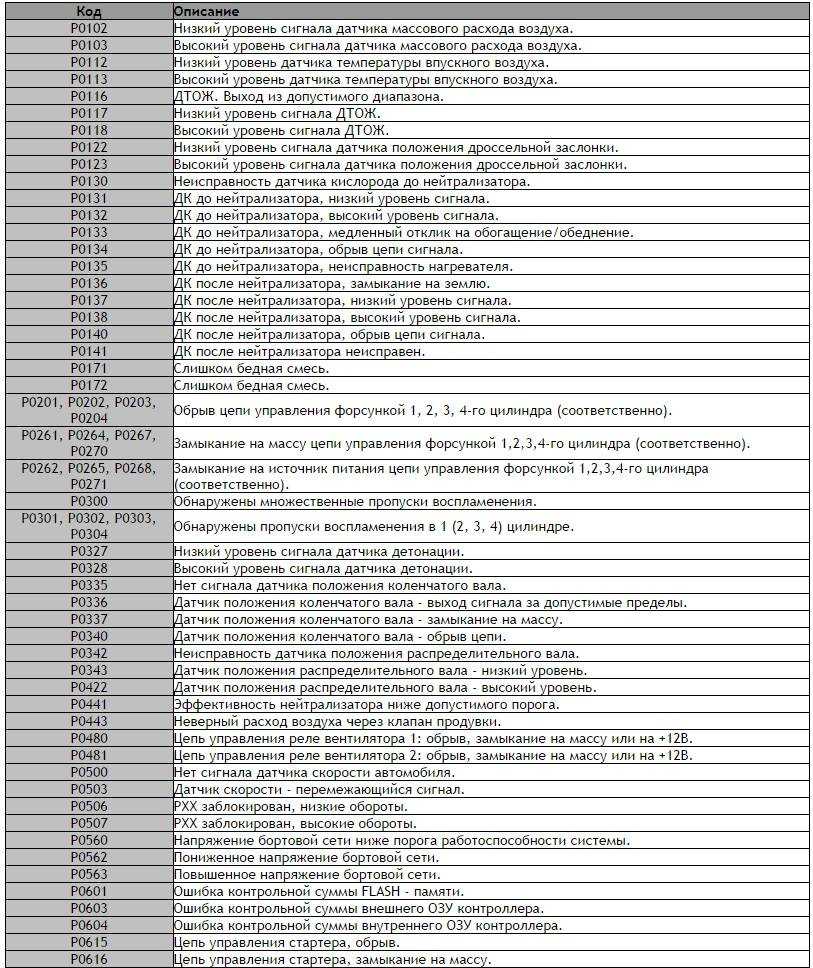

Значение и расшифровка кодов

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Рекомендуем: Грузовик Volvo FE: обзор модели, особенности, характеристики

Таблица расшифровки кодов по вспышкам, высчитанным при диагностике.

Полученные данные позволяют быстро найти неисправный элемент и произвести устранение причины ошибки.

На видео от канала Гараж показано проведение диагностики на ВАЗ 2115 с помощью сканера и ноутбука.

Сколько стоит ОСАГО на ваш автомобиль?
Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Сброс ошибок

Для сброса ошибки необходимо выполнить следующее:

  1. Включить зажигание.
  2. Открыть капот и снять отрицательную клемму с аккумулятора. Выждать приблизительно минуту, подключить провод обратно и закрыть капот.
  3. Отключить зажигание.
  4. Включить заново зажигание и запустить двигатель. Значок «Check Engine» может загореться на короткое время и погаснуть.

Если символ продолжает гореть, значит в автомобиле имеется постоянная проблема с каким-то датчиком или проводкой. Выяснить ее можно только при помощи специального сканера. Необходимо провести дополнительную диагностику, чтобы определить проблемный узел. Затем произвести ремонт и скинуть имеющиеся ошибки при помощи компьютерной программы диагностики ЭБУ.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы аккумулятора от бортовой сети на 10 секунд. Зажигание при этом должно быть выключено.

Код Описание ошибки
1 Неисправности в работе микропроцессора
2 Неполадки с датчиком уровня топлива
4 Превышение допустимого напряжения в электросети
8 Слишком низкое напряжение электросети
13 Отсутствие сигнала от кислородного датчика
14 Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
15 Очень низкий уровень сигнала датчика температуры охлаждающей жидкости
16 Высокое напряжение в бортовой сети
17 Низкое напряжение в бортовой сети
19 Проблемы с сигналом датчика положения коленвала
24 Неисправности в работе датчика скорости
41 Неправильные сигналы датчик фаз
51, 52 Неполадки с ПЗУ и ОЗУ устройства соответственно
53 Не работает СО-потенциометр
61 Проблемы с датчиком лямбда-зонда

Неисправность 1602

Наиболее часто автолюбители сталкиваются с кодировкой Р1602. Она означает проблемы в электрической цепи транспорта. Связана эта ошибка может быть с ЭБУ, перебитой проводкой или сбоем в работе самого компьютера.

Система контроля за состоянием автомобиля постоянно проводит тестирование аккумуляторной батареи, поэтому часто в морозное утро владелец ВАЗ-2115 может встретить на дисплее неприятный сюрприз в виде ошибки. При ней автомобиль просто не заведется. Если вы часто сталкиваетесь с Р1602, в таком случае есть смысл попробовать устранить неисправность сменой прошивки. Помните, что использовать нужно только официальные версии.

Однако, указанная выше ситуация хоть и встречается часто, но не является единственной причиной возникновения на дисплее указанного кода. Стоит проверить автомобиль на присутствие следующих проблем:

  • низкое напряжение в сети (дополнительно датчики могут среагировать также ошибками);
  • севший АКБ (при этом блокируются функции ВАЗ-2115);
  • замыкания в проводке или пробитые провода на одном из участков схемы;
  • повышенная нагрузка на электрическую цепь (случается при установке мощных динамиков и сабвуфера);
  • проблемы с генератором, при которых он вырабатывает недостаточное количество тока, что приводит к постоянному использованию аккумулятора;
  • вывод из строя замеряющих датчиков электросети.

Часто выход из строя разных датчиков приводит к тому, что при попытке запустить двигатель, компьютер выдает десяток самых разных кодов. Также проявляет себя и сбой в работе самой бортовой системы. При этом в некоторых случаях автомобиль может просто не завестись, так как ошибки не просто передают информацию, а препятствуют запуску двигателя.

Лучший способ защиты от появления лишних кодов – смена программного обеспечения бортовой электроники

Однако тут важно использовать только официальные версии. Некачественная прошивка может запросто уничтожить всю электрическую систему ВАЗ-2115

Она может отправлять непонятные команды на все контроллеры разом

Поэтому не пытайтесь сделать эту работу своими руками, лучше всего при возникновении некорректных ошибок довериться профессионалам. На СТО вам смогут правильно настроить бортовой компьютер

Она может отправлять непонятные команды на все контроллеры разом. Поэтому не пытайтесь сделать эту работу своими руками, лучше всего при возникновении некорректных ошибок довериться профессионалам. На СТО вам смогут правильно настроить бортовой компьютер.
