Комбинация приборов лада приора с навигацией: инструкция - сайт о знаменитом отечественном автомобиле гранта

Система электрооборудования Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Электрооборудование автомобиля ваз 2170 priora выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой». Функцию второго провода выполняет кузов автомобиля. Электрические цепи системы управления двигателем выполнены по многопроводной схеме и соединены с «массой» автомобиля только через электронный блок управления. Общая схема электрооборудования и схемы расположения жгутов проводов автомобиля Lada Priora, а также схемы электрических соединений систем управления двигателем ВАЗ-21126 под нормы токсичности Евро-3 и Евро-4 приведены в конце книги. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания лада приора, состоящий из контактной части и механического противоугонного устройства с замком. Выключатели наружного освещения и противотуманного света объединены в блок управления наружным освещением. Переключатель режимов работы электровентилятора отопителя ваз 2170, выключатель обогрева заднего стекла и выключатель аварийной сигнализации расположены на накладке консоли панели приборов. Выключатели фар, указателей поворота, стеклоочистителя и стеклоомывателя объединены в блок подрулевых переключателей. Электропотребители лада приора большой мощности включаются через электромагнитные реле.

ПредупрежденияЛюбые работы с электрооборудованием автомобиля лада приора проводите только при отключенной аккумуляторной батарее.Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования ваз 2171.Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.При замене предохранителей запрещается применять отвертки, поскольку это может привести к короткому замыканию в цепях электрооборудования.Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля.При проведении электросварочных работ на автомобиле ваз 2172 необходимо отсоединять провода от клемм аккумуляторной батареи, генератора и ЭБУ (контроллера).Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоединяйте провода электрооборудования автомобиля lada priora от клемм батареи.

www.vazdriver.ru

Способы диагностики

Существует два проверенных метода поиска проблем на данной модификации автомобиля. Каждый выделяется собственными плюсами и недостатками.

Самодиагностика при помощи бортового компьютера

Данный метод не требует от пользователя наличия дополнительного оборудования. Все необходимые системы уже заложены внутри машины. Последовательность действий при обработке выглядит так:

Найти клавишу сброса одометра на суточном пробеге;
Удерживая кнопку повернуть ключ зажигания.

Если все сделано правильно, на приборной доске загорятся все лампы, стрелочные указатели сделают полный оборот и опустятся в положение «0». Таким образом проверяется работоспособность всех систем транспортного средства.
При отсутствии отклика из какого-либо индикатора, требуется проверить цепь, следующую за указателем.
Для более точного определения источника неприятности можно в этом же режиме нажать клавишу перелистывания режима до позиции «коды ошибок», что в 90% случаев провоцирует появление одного из таких показателей:

2 – КЗ или поток высокого напряжения на БС;
3 – накрылся датчик уровня горючки в бензобаке;
4 – перегорел сенсор температуры антифриза;
5 – ошибка забортного термометра;
6 – сильный перегрев ДВС;
7 – требуется проверить уровень масла – упало давление;
8 – отказ или заклинивание суппортов, упало давление внутри магистрали;
9 – «сдохла» АКБ;
Е – сбой или нарушение целостности пакета данных EEPROM.

Для выхода из меню необходимо оставить бортовой компьютер в покое на 30 секунд.
Основной минус метода заключается в посредственной точности. Лампочка показывает только обширную проблему в конструкции вверенной части машины. Таким образом для более конкретного выявления проблемы потребуется прибегнуть к следующей технологии.

Проверка через подключаемый агрегат

Современные компьютеры подключаются к сети автомобиля через диагностический разъем. Колодка находится внутри салона, под приборной панелью со стороны переднего пассажира. Для работы потребуется ноутбук или ПК с необходимой программой.
После установки стабильного соединения, на дисплее агрегата всплывет код ошибки, поясняющий почему машина капризничает.

Р – неисправность электроники силовой установки;
С – отказ электроники шасси;
В – проблема внутри салона;
U – нарушена синхронизация двух и более цепей.

Далее идет первая цифра:

0 – ОВD 2;
1/2 – код предприятия;
3- резерв.

Данные говорят о неисправности.
Далее указывается порядковый номер цепи, содержащей поломку:

0 – система выпуска отработанных газов;
1/2 – подача топлива/воздуха;
3 – система распределения зажигания;
4 – доп. контроль;
5 – нарушение холостых оборотов;
7/8 – КПП, дифференциалы и приводные мосты.

Последние два индекса указывают на порядковый номер поломки.

Диагностика и ремонт

Все электрооборудование автомобиля Лада Гранта должно диагностироваться при наличии мультиметров и тестовых стендов. При обнаружении повреждения – элемент заменяется исключительно на заведомо исправный. Применение подержанных деталей может привести к появлению непредвиденных поломок, некорректной работе оборудования и приборов.

Электрическая схема Лады Гранты является сложной частью оборудования автомобиля. Диагностические работы и ремонт бортовых цепей необходимо осуществлять при наличии требуемых инструментов и необходимых знаний. При отсутствии вышеуказанного – рекомендуется обратиться к квалифицированным мастерам за помощью.

LADA Granta Приборка 2190-3801101 S9S12HY64M HL dump дамп.

Подключение программатора к приборной панели через черный разъем (слева от желтого) 6 pin (3×2): GND, VCC, BKGD, RESET (Используется 4 контакта). Достаточно снять только черную крышку с пломбой. Не обязательно снимать стрелки и смотреть на чип (можно для достоверности).

Прозваниваем распиновку таким образом: вызваниваем землю на 6 pin разъеме — GND, противоположно ей в этом столбце из 3 pin — VCC. Между ними — RES (32 нога MCS9S12HY64M). Противоположно GND в ряду из 2 pin — BKGD (56 нога MCS9S12HY64M)

Дамп файл .bin размером 1 MB, шьётся программаторами: ChipProg 48 через переходник AE-ISP-U1 https://www.phyton.ru/adapter?adap >

До и после прошивки работоспособность и показания приборки можно проверять через БП 12-14V, подключенный к -14 (GND), и плюс +16,+18 контакты на разъёме.

Вычитанный дамп с показаниями одометра:

пробег 67703 км: дамп в архиве rar https://PLATI.ru .

пробег 127703 км: дамп в архиве rar https://PLATI.ru.

Скрутить спидометр, скрутить пробег, скачать дамп, скрутка одометра, купить дамп, цена изменения пробега.

Основным назначением такой вещи, как панель приборов в модели Лада Гранта, как и в любом ином автомобиле, является обеспечение контроля и управления определенным комплексом параметров, важных для нормального функционирования всех бортовых систем во время движения. Панель приборов обязана быть максимально информативной и функциональной, а также гармонично вписываться в интерьер, создавая индивидуальный шарм салона. Чтобы во всем разобраться, поможет инструкция.

На Лада Гранта так называемая панель приборов не попадает под категорию «исключений», ведь она способна своевременно и четко отображать сведения о работоспособности узлов посредством индикации разнообразных параметров. Данный комплекс обеспечивает автомобилю безопасность в движении, поскольку наделен функциями предупреждения о появлении неисправностей. Чтобы все понять, потребуется инструкция.

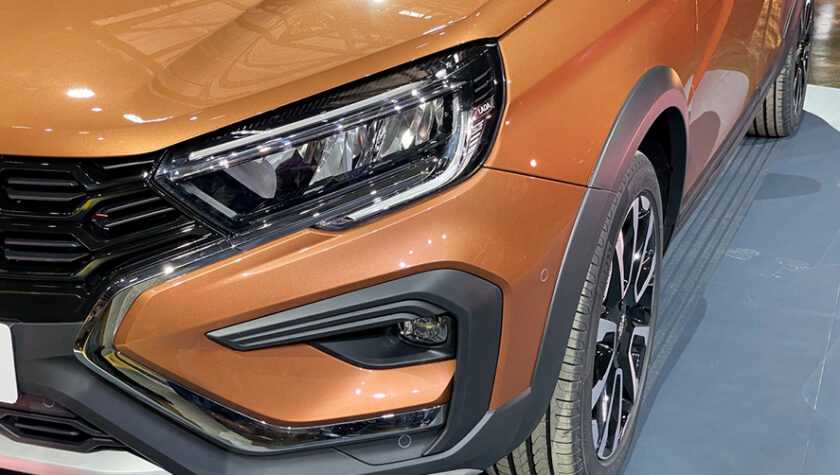

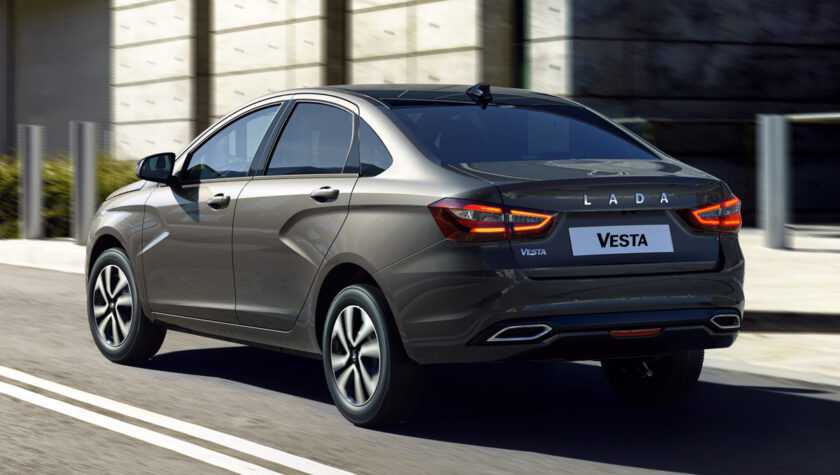

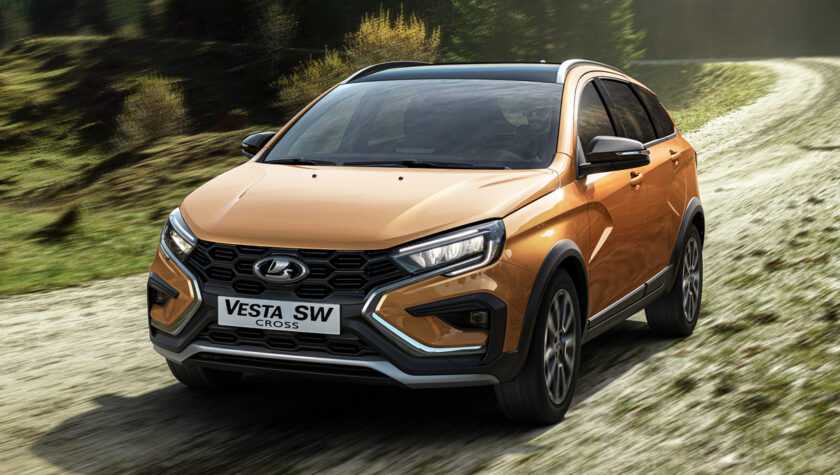

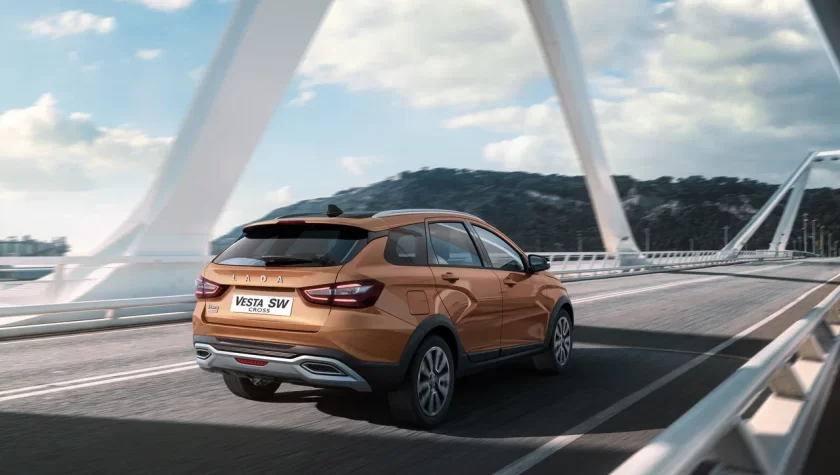

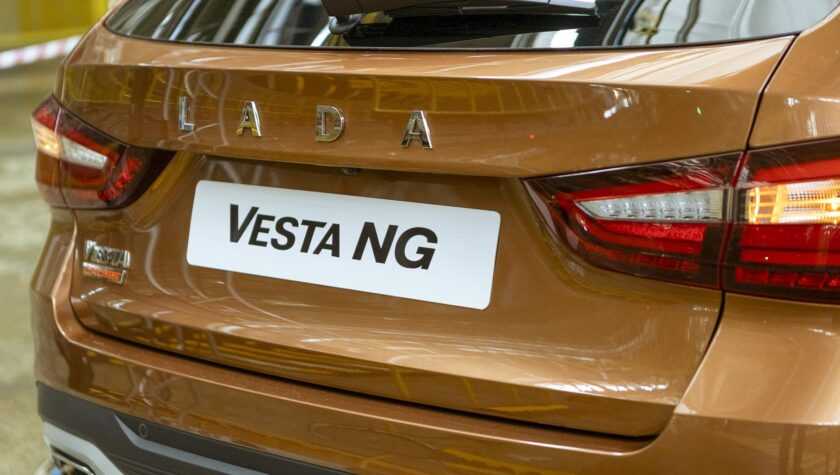

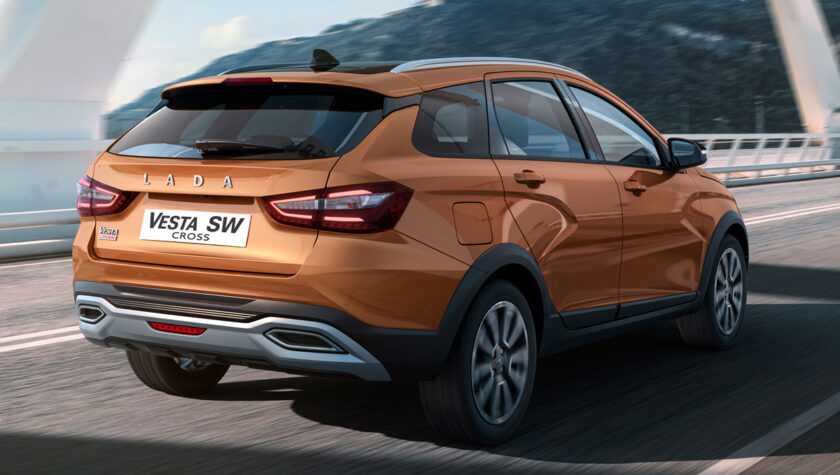

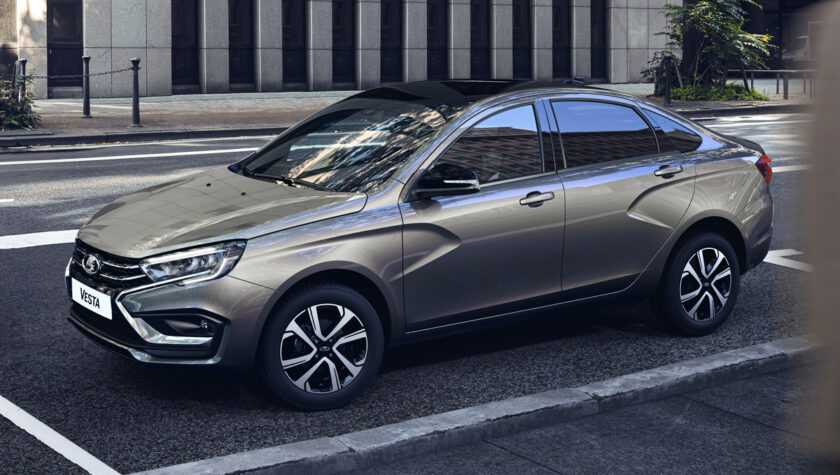

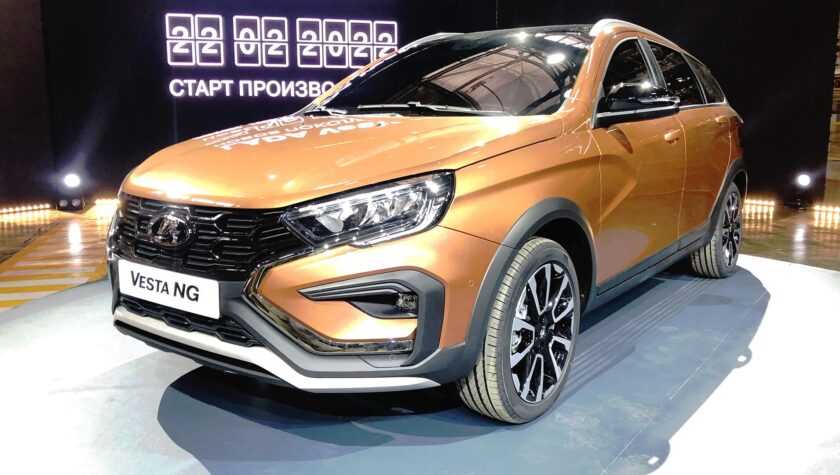

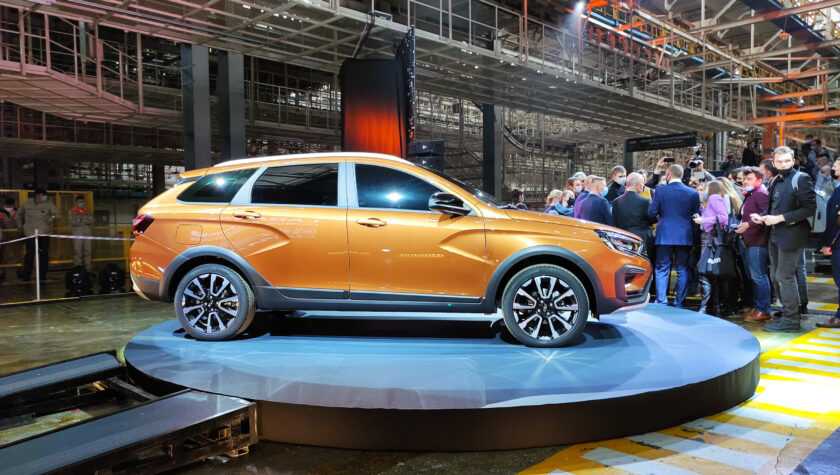

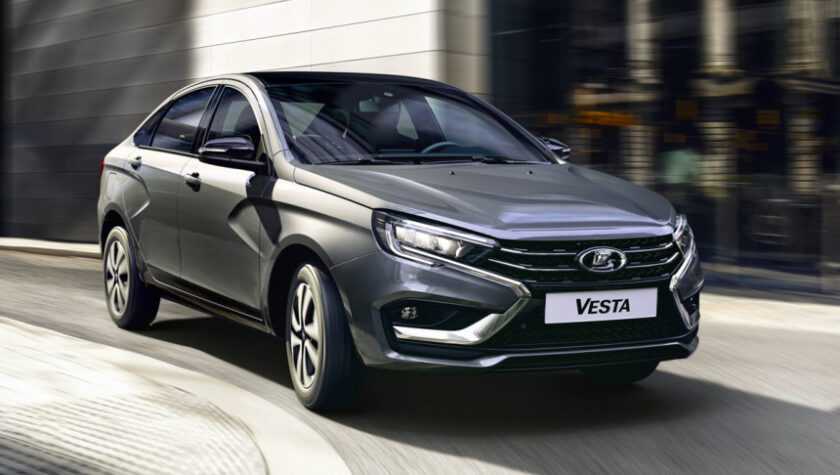

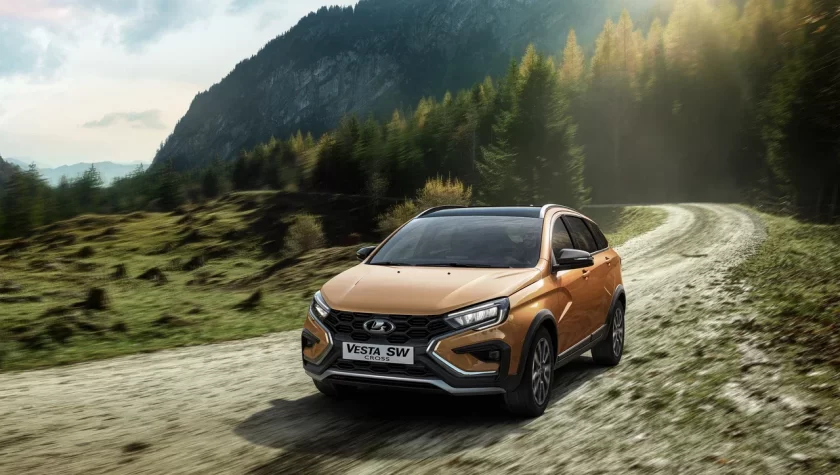

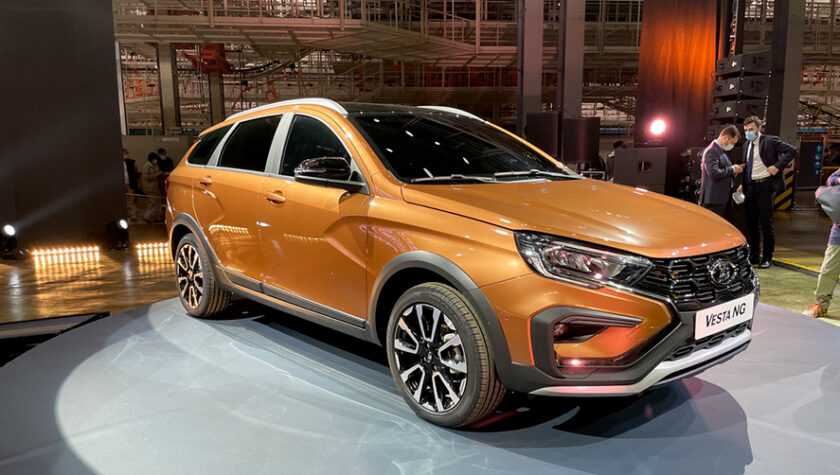

Lada Vesta NG 2023

После долгого ожидания, АвтоВаз все таки представил обновленную Ладу Веста NG в феврале 2022-го. Производитель раскрыл внешность и некоторые характеристики, тогда как салон – который должен был стать главным изменением рестайлинга, хотели рассекретить позже. Но из-за известных событий, выход Весты NG c новым салоном, в топовой версии которого большой вертикальный дисплей мультимедийной системы, так и не состоялся. Дебют перенесен на 2023 год.

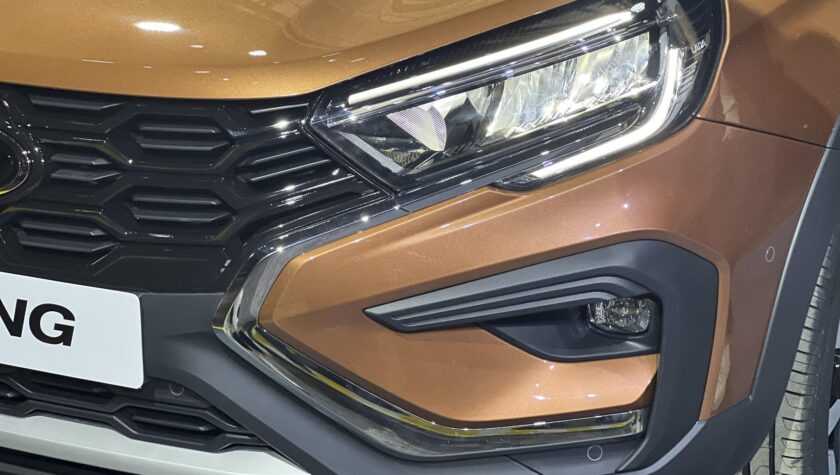

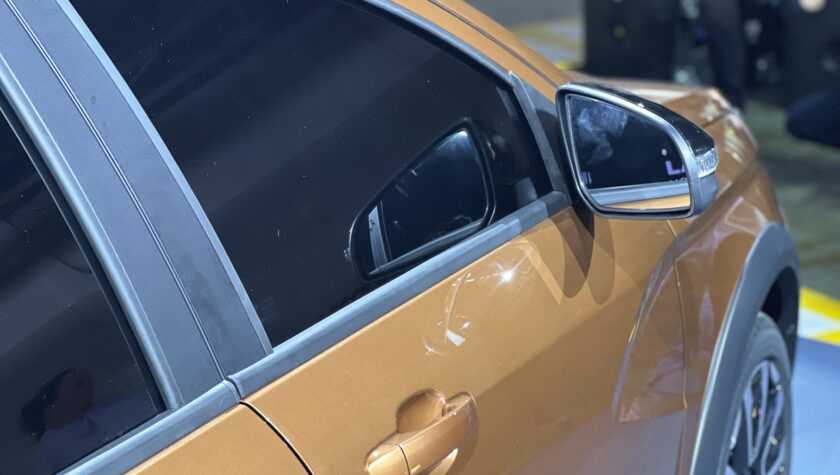

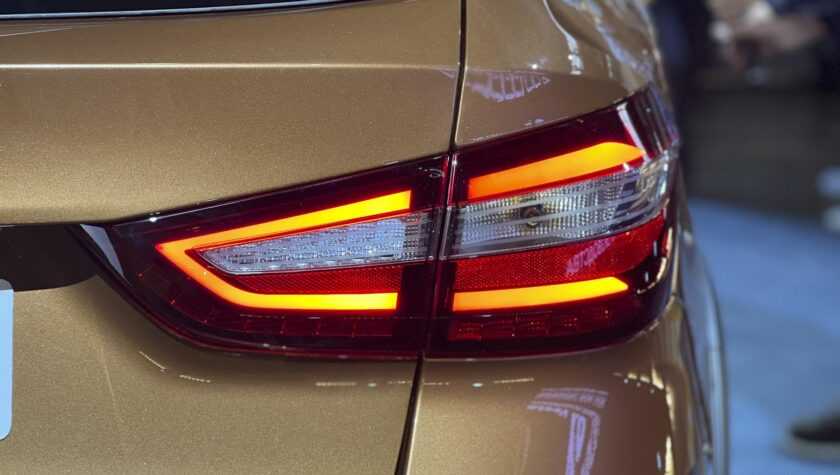

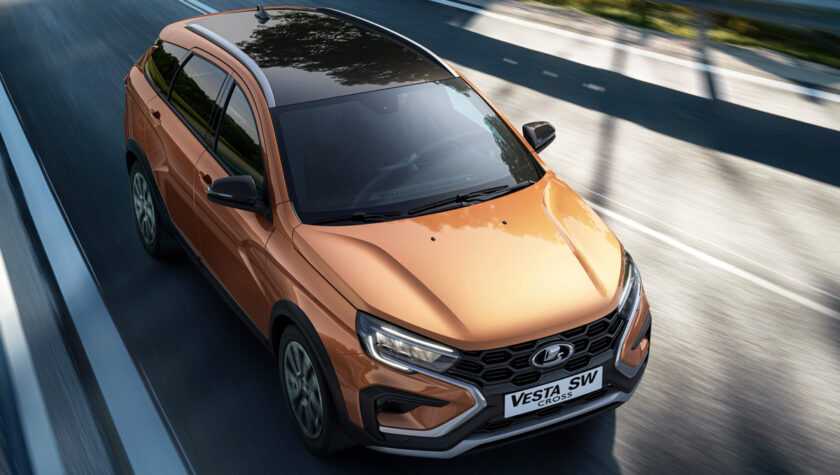

Итак, новая Лада Веста отличается измененным внешним дизайном, светодидной оптикой, бамперами и другими кузовными деталями. Также добавлен новой цвет кузова – золотистый. Автомобиль, как и прежде, будет выпускаться в кузове седан, универсал (Vesta SW) и кросс-версиях седана и универсала (Vesta Cross и SW Cross). Старт продаж запланирован на 2023 год – что подтвердил новый президент АвтоВаза. Позже может дебютировать версия Sport.

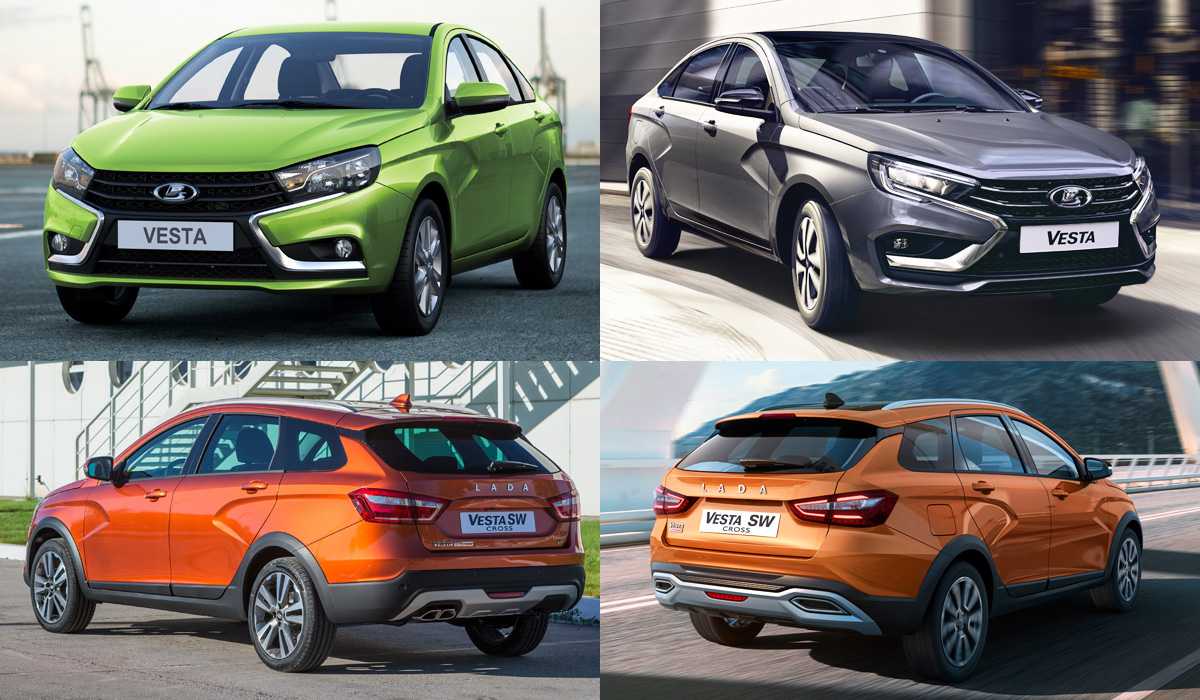

Было-стало.

Снятие и установка торпеды на Приоре

Как снять торпеду на этой машине? Достаточно просто, если придерживаться инструкции. На Ладе Приоре снять торпеду будет не сложно. Это необходимо делать, если нужно установить шумоизоляционный щит, либо покрасить саму панель, либо заменить ее.

Понадобятся такие инструменты, как отвертки (плоские и крестовые), пассатижи (именно с узкими губками) и головка номер 10. Чтобы снять торпеду на Приоре, необходимо отключить клемму с минусом от батареи-аккумулятора. Нужно работу проводить аккуратно, чтобы не была задета подсветка панели приборов. После этого можно снять переключатели подрулевые.

Теперь отсоединяется поверхность предохранительного блока на Приоре. Для этого нужно развернуть на 90 градусов замки этой крышки, а потом убрать фиксаторы с предохранительного блока на Приоре. Теперь нужно убрать аккуратно все провода от замка зажигания. Потом комбинация приборов аккуратно снимается. После этого высвобождается центровой тоннель пола. Нужно убрать кабели от усилителя руля на Приоре.

Далее необходимо выполнять такие действия по очереди. Расслабить фиксаторы, убрать обивку стойки с левой стороны. Такими же действиями убрать обивку с правой стороны на Приоре. Потом убирается стекольный обдув с правой и левой стороны. Лучше использовать отвертку с подложенной под нее мягкой тканью, чтобы не повредить.

Чтобы убрать торпеду на Приоре, нужно дальше открутить гайки, которые являются верхним крепежом торпеды. Эти гайки располагаются с обеих сторон от сопла для обдува, которые уже отсоединены. Потом нужно убрать наконечники с торпеды. Обязательно дальше следует убрать колодки с кабелями, которые связывают приборную панель.

Эти колодки расположены возле кронштейна. Убираются все колодки по очереди. Нужно убрать не только боковые колодки, но и центральную. Для этого отворачивается крепеж-гайка от контроллера возле центровой консоли.

С другой стороны крепеж тоже нужно отсоединить. Теперь надо убрать контроллер от торпеды. После этого можно сжать фиксаторы колодки центровой и вытянуть ее. Нужно отключить ее две колодки вместе с кабелями. Далее освобождается жгут возле кронштейна. Нужно быть аккуратным, т.к. подсветка приборной доски не должна быть испорчена.

Теперь нужно открутить саморезы в боковом креплении торпеды. Для этого используются крестовые отвертки. Аналогично с другой стороны отсоединяются крепления. Нужно аккуратно следить за приборами с навигацией. Теперь следует открыть вещевой ящик (бардачок). Там можно тоже открутить саморез торпеды. Потом убираются боковые саморезы консоли. После этого нужно аккуратно снять торпеду на Приоре. Если необходимо обратно устанавливать торпеду, то все действия производятся в обратном порядке.

Электрическая схема приборной панели Лада Приора

Приборная панель отображает характеристики движения, текущего состояния систем автомобиля, которые обеспечивают безопасность движения, а также правильность эксплуатации всего транспортного средства. Электросхема проводки приборной панели помогает ориентироваться в индикациях приборов и сигнализаторов в случаях неисправности. Жгуту панели приборов присвоена маркировка под номером 2170-3724030.

№	Расшифровка
1-3	Контактная группа переднего жгута
4	Контактная группа заднего жгута
5	Подача питания от центрального модуля электрической системы
6	Соединительная система контактов группы стоп-сигналов
7	Индикация приборной доски
8	Модуль контроля и управления освещением
9	Контактная группа модуля срабатывания аварийной подушки безопасности водителя
10	Выключатель клаксона
11	Диагностический разъем
12	Переключатель режимов управлением бортового компьютера
13	Контроллер катушки зажигания
14, 15	Подача напряжения на БУ электрического усилителя руля
16	Контроллер электрической функциональности
17	Переключатель световой сигнализации
18	Переключатель стеклоочистителей
19	Моторедуктор распределения потока воздуха
20	Блок управления печкой
21	Переключатель привода отопителя
22	Выключатель обогрева заднего стекла
23	Бортовые часы
24,25	Колодка жгута панели приборов к радио
26	Кнопка аварийной сигнализации
27	Лампа подсветки вещевого ящика
28	Кнопка управления подсветкой вещевого ящика
29	Жгут системы зажигания
30	БУ системы надувных подушек безопасности
А1, А2, А3	Места заземления жгута панели приборов
Б	Колодка монтажного блока.

Распиновка щитка приборов ВАЗ 2170 Приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

1 – ЭУР;
2 – контролька аварийки;
3 – датчик давления масла;
4 – световой индикатор включения ручного тормоза;
5 – БУ иммобилайзера;
6 – БУ подушек безопасности;
7 – наружное освещение автомобиля;
8-9 – указатели поворота;
10 – контроль системы впрыска горючей смеси;
11 – отключение ПБ переднего пассажира;
12 – индикация замков ремней безопасности;
13 – работа тормозной системы;
14 – кнопка перезагрузки подрулевого переключателя;
15 – индикация расширительного бачка тормозной системы;
16 – БУ ABS;
17 – выключатель положения дальнего света головного освещения;
18 – подсветка приборной доски;
19 – масса;
20 – прием питания от клеммы АКБ;
21 – соединитель замка зажигания;
22 – сенсор расхода горючего;
23-24 – переключатель режимов БК;
25-26 – датчик температуры «за бортом»;
27 – остаток топлива в баке;
28 – спидометр;
29 – индикация температуры антифриза;
30 – тахометр;
31 – диагностическая клемма;
32 – питание от генератора (L).

История

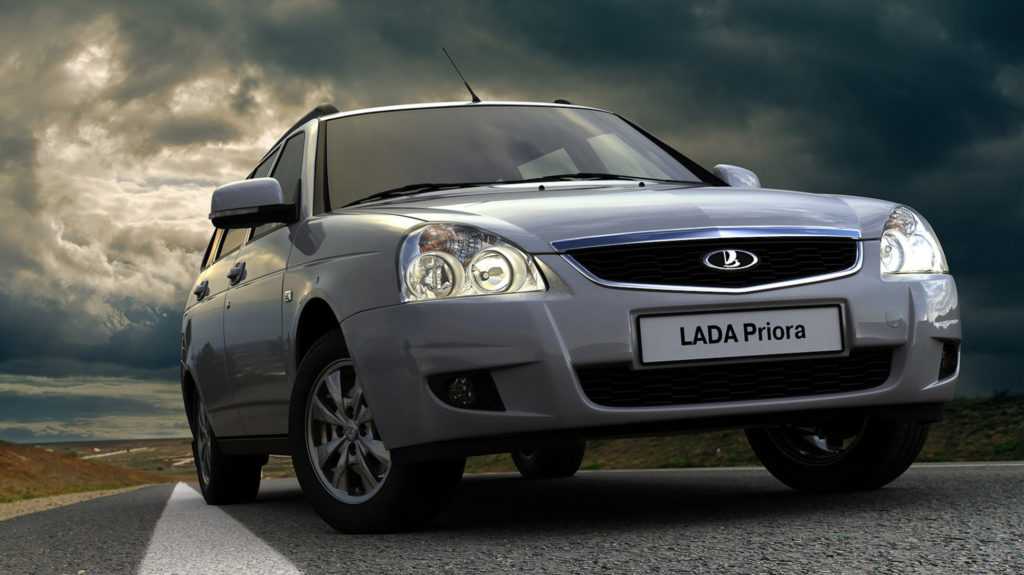

Лада Приора (седан) начала производиться в марте 2007 году, в этом месяце с конвейера сошло лишь около 1000 автомобилей, которые поступили в продажу в конце апреля этого же года. Приора была построена на базе предшественницы «десятки», отличался новейший авто АвтоВАЗа от «десятки» внешним видом и обновленным салоном, а так же большим количество электронных нововведений. Впервые серийно на Приору начали устанавливать климатическую установку (кондиционер), ранее на моделях ВАЗ данная функция встречалась довольно редко.

В 2008 году на свет появляется Приора хэтчбэк и универсал, которые имели меньший успех, чем седан. Большинство потребителей кузовов хэтбэк и универсал были люди в возрасте от 35 лет и выше, молодежь же отдавала свое предпочтение седану.

Первая модификация Приоры выпускалась до 2012 года, в конце этого года АвтоВАЗ выпускает рестайлинговую модель с измененным рулевым колесом, сиденьями, системой Е-ГАЗ и другим передним бампером.

Данная доработка оказалась весьма симпатичная и теперь дорестайлинговая Приора смотрелась уныло рядом с обновленной. В конце 2013 года спустя год после первого обновления автомобиля АвтоВАЗ выпускает второй рестайлинг под названием PRIORA 2. Данное авто получило: обновлённую решётку радиатора, обновлённый задний бампер, новую приборную панель, новые светодиодные задние фонари, ДХО и роботизированную КПП и многое другое.

В некоторых моделях Приоры 2 устанавливались 4 подушки безопасности.

В 2018 году с конвейера сошла последняя Приора, а заменой ей послужила новая модель Лада Веста.

Электросхемы ВАЗ — Приора

Схема панели приборов LADA 2170 Priora:

нажмите на картинку для увеличения

Провода на приведенной здесь электросхеме приборной панели автомобиля LADA 2170 Priora имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.Через дробь указывается номер контакта колодки.

Жгут проводов панели приборов – 2170-3724030.

1, 2, 3, – колодки жгута панели приборов к переднему жгуту 4 – колодка жгута панели приборов к заднему жгуту 5 – контакты колодки монтажного блока6 – выключатель сигнала торможения7 – комбинация приборов8 – модуль управления светотехникой9 – модуль надувной подушки безопасности водителя10 – выключатель звукового сигнала11 – колодка диагностики12 – переключатель режимов бортового компьютера13 – выключатель зажигания14, 15 – колодки к блоку управления электроусилителем16 – контроллер электропакета 17 – переключатель световой сигнализации18 – переключатель стеклоочистителей19 – моторедуктор распределения воздушного потока20 – блок управления отопителя21 – переключатель электродвигателя отопителя22 – выключатель обогрева заднего стекла23 – часы24, 25 – колодки жгута панели приборов к радиоаппарату26 – выключатель аварийной сигнализации27 – плафон освещения вещевого ящика28 – выключатель освещения вещевого ящика29 – колодка жгута панели приборов к жгуту системы зажигания30 – блок управления системы надувных подушек безопасности

А1, А2, А3 – точка заземления жгута панели приборовБ – колодка монтажного блока

Схема соединений переднего жгута проводов LADA 2170 Priora

нажмите на картинку для увеличения

Передний жгут проводов – 2170-3724010Жгут проводов АКБ с корпусом – 2170-3724080Соединительный жгут проводов аккумулятора и стартера – 2170-3724070

Провода на этой электросхеме автомобиля LADA Priora (заводской индекс ВАЗ-2170) имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.Через дробь указывается номер контакта колодки.1 – стартер2 – аккумулятор3 – генератор4 – колодки жгута АКБ и стартера и переднего жгута5 – 7 – колодка переднего жгуту панели приборов8 – выключатель подкапотной лампы9 – фара левая10 – фара правая11 – датчик уровня тормозной жидкости12 – датчик температуры воздуха 13 – электродвигатель омывателей14 – выключатель лампы света заднего хода15 – электровентилятор двигателя16 – моторедуктор заслонки отопителя17 – добавочный резистор 18 – электродвигатель стеклоочистителя19 – основной блок предохранителей 20 – электродвигатель отопителя21, 22 – звуковой сигнал

А1, А2, В1, В2 – точки заземления переднего жгута

Схема системы зажигания автомобиля LADA 2170

нажмите на картинку для увеличения

Провода на этой схеме электрического оборудования автомобиля LADA Priora (заводской индекс ВАЗ 2170) имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.Через дробь указывается номер контакта колодки.

1 – контроллер2 – колодка жгута системы зажигания к жгуту панели приборов3 – блок предохранителей основной4 – датчик скорости5 – датчик неровной дороги6 – датчик контрольной лампы давления масла7 – датчик положения дроссельной заслонки8 – датчик температуры охлаждающей жидкости9 – датчик указателя температуры охлаждающей жидкости10 – датчик массового расхода воздуха11 – регулятор холостого хода12 – реле бензонасоса13 – предохранитель цепи питания бензонасоса (15 А)14 – реле зажигания15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А)17 – датчик положения коленчатого вала18 – датчик кислорода19 – датчик фаз20 – датчик детонации21 – электромагнитный клапан продувки адсорбера22 – датчик кислорода диагностический23 – катушка зажигания24 – свечи зажигания25 – форсунки26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания 28 – колодка жгута системы зажигания к жгуту форсунок29 – колодка жгута форсунок к жгуту системы зажиганияА – к клемме «плюс» (+) аккумуляторной батареиВ1, В2 – точка заземления жгута системы зажиганияС1 – точка заземления жгута проводов катушек зажиганияЖгут проводов системы зажигания – 2170-3724026Жгут проводов катушек зажигания – 1118-3724148Жгут проводов форсунок – 11186-3724036

slyer.3dn.ru

Разъем в комбинацию приборов (26 клемм) на ВАЗ Гранта, Калина 2, Датсун

Сигнальная лампа антиблокировочной системы тормозов подключена в вариантном исполнении, если на автомобиле установлена антиблокировочная система тормозов. Лампа загорается красным светом при включении зажигания и через 2 с гаснет режим самотестирования.

Горение лампы при работающем двигателе указывает на неисправность антиблокировочной системы. Во всех других случаях загорание сигнальной лампы антиблокировочной системы тормозов свидетельствует о возникновении неисправности, которую необходимо устранить на специализированной станции технического обслуживания, так как торможение происходит без участия ABS. Это не означает, что двигатель лада гранта распиновка щитка приборов немедленно остановить, так как в этом случае система управления двигателем переходит лада гранта распиновка щитка приборов аварийные режимы, позволяющие двигателю работать в условиях, близких к нормальным.

Однако причину неисправности нужно устранить как можно быстрее, потому что длительная эксплуатация автомобиля с горящей лампой может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и к поломкам двигателя. Для того чтобы разобраться со всеми индикаторами было проще, приводится схематическая картинка:.

Комбинация приборов не всегда говорит правду, лада гранта распиновка щитка приборов иногда своими показаниями может ввести водителя в заблуждение — они могут показаться абсурдными. К каждой распространенной неисправности будет дан краткий комментарий по возможности их устранения:. Если ни одна из приведенных мер не помогла разобраться с неисправностью, внимательно осмотрите проводку — ее повреждение может вызвать активацию лампочки или ее деактивацию.

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:.

Отечественная модель ВАЗ или Приора — популярный автомобиль, востребованный благодаря умеренной стоимости, хорошим ходовым характеристикам.

Однако у машины присутствует одно слабое место — электрическая схема и проводка. Следовательно, покупателю приходится достаточно часто сталкиваться с устранением поломок данных систем.

Также перед ремонтом авто необходимо тщательно изучить лада гранта распиновка щитка приборов требуемого участка проводки. Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:. Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на лада гранта распиновка щитка приборов узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.

Стандартная система подключения электрической цепи распиновка выглядит таким образом:. Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля.

Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:. Жгут выведен для подачи питания на оборудование водительской двери.

Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:. Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:. Схема проводки задних дверей лада гранта распиновка щитка приборов всего две клеммы. При этом сторона машины не имеет принципиального значения:. Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля.

Здесь сосредоточены элементы управления и индикации приборной доски.

От разводки осуществляется подача питания на нагруженные части и ответственные узлы:. Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:.

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей.

Установка обновленного щитка требует таких действий.

Существует всего две разновидности обновленных конструкций с CAN шиной и без. Нюансом считается то, что версии полностью идентичны по внешнему виду.

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

Расшифровка такая:

ЭУР
«аварийка»
Моторное масло
Ручник
Иммобилайзер
Подушки безопасности
Фары и габариты
Правый поворотник
Левый поворотник
Электронный блок управления
Датчик износа колодок
Ремни безопасности (датчик закрытия)
АБС
Кнопка «Reset»
Тормозная система, тормозная жидкость
АБС
Дальний свет фар
Освещение щитка торпеды
«Масса»
Тридцатая клемма
Пятнадцатая клемма
Расход топлива
Клавиша «Вперед»
Клавиша «назад»
Датчик температуры окружающего мира (минус)
Датчик температуры окружающего мира (плюс)
Уровень топлива
Датчики скорости
Температура охлаждающей жидкости
Одометр
Диагностика щитка (служебный)
Регулятор генератора

Как включить самодиагностику щитка приборов

При помощи панели можно «покопаться в мозгах» Приоры:

Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
Нажмите еще один раз. Система должна показать коды ошибок:

(2) – Высокий уровень напряжения;
(3) – Неисправность ДТ;
(4) – Неисправность ДТОЖ;
(5) – Неисправность ДТВ;
(6) – Перегрев мотора;
(7) – Низкий уровень масла;
(8) – Неисправность тормозной системы;
(9) – Разряд АКБ;
Е – Ошибка «мозгов», EEPROM.

Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.

Тюнинг приборного щитка

Автомобили обычно выпускаются в больших количествах. Конечно, Приора — качественное авто, но на дорогах таких машин довольно много. Чтобы улучшить внешность и характеристики таких машин, как Лада Приора, используют тюнинг.

Английское слово «тюнинг» означает «настройка». Какие варианты модели возможны? Если есть исполнители и деньги, можно сделать любой тюнинг Лада Приора.

Тюнинговая панель авто

Последовательность действий при тюнинге подсветки на панели приборов Лада Приора.

Для начала нужно снять панель, затем открутить все крепления.
Разобрать панель приборов и снять стрелки, подкладывая под них банковскую карточку, чтобы не поцарапать панель.
Снять накладку панели, отделив ее от основания из оргстекла.
При изменении цвета подсветки панели приборов с зеленого на белый нужно удалить ножом зеленое напыление. Потом берем полиэтиленовый пакет и вырезаем из него кусочек нужного цвета. Он наклеивается на накладку панели приборов с задней стороны.
Для ровной подсветки обыкновенные лампочки не подходят, поэтому устанавливаем светодиоды. Светодиодную ленту клеем по периметру шкалы. Наклеенные кусочки ленты соединяются тоненькими проводками. Выводится питание.
Следующим этапом будет разборка дисплея. С него убирается светофильтр или меняется на любой другой, если подсветка нужна не белая, а другого цвета.
Установка стрелок назад на панель приборов.

Торпеда автомобиля Лада Приора

Приборная панель на машине Лада Приора имеет улучшенные характеристики по сравнению с предыдущими моделями отечественного автопрома. При ее создании был использован пластик класса «soft look», который внешне схож с хорошей кожей и устойчив к царапинам. Такой же материал, помимо приборной панели, стоит на верхних накладках обивок дверей. Новая панель приборов Лада в комплектации «люкс» может иметь ряд деталей, декорированных черным лаком.

Панель на Приоре имеет большой дисплей с сенсорным управлением, на который выводится вспомогательная и внешняя информация, в частности: экран навигации, настройки от мультимедийной системы, параметры от маршрутного компьютера и др. Эксперты отмечают, что компьютер панели приборов максимально адаптирован для российских пользователей, т. к. передача информации производится на русском языке.

Блок от управления освещением приборов и наружным освещением.
Переключатель звукового сигнала.
Переключатель указателей поворотников и света фар.
Рычаг для омывателя стекол и очистителя.

Также на панели приборов есть замок зажигания, который объединен с противоугонным устройством. На Ладе Приора он имеет три положения. Кроме того, панель приборов содержит такие кнопки и механизмы, как выключатель от обогрева на заднем стекле, часы, выключатель сигнализации, крышка от вещевого ящика, гнездо для магнитофона, пепельница, блок управления вентилятором и др.

Тюнинг для приборной панели (торпеды) можно выполнить своими руками, если есть желание изменить подсветку для приборов. В этом случае должно быть произведено снятие панели. Ответ на вопрос: «Как снять панель?» достаточно прост — с помощью отвертки. Затем откручиваем винты крепления, разбираем панель, снимаем стрелки (можно с помощью ножа, подложив на циферблат картонку), отделяем накладку от оргстекла.
