Ваз 2112 не горит фара ближнего света

Почему не горят стоп сигналы: как быстро найти и устранить причину

1. Основные причины
2. Предохранитель
3. Тормозные лампы и их патроны
4. Проблемы со включателем

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света . Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.

Главный блок

• Замена стекла.
• Установка новой лампочки.
• Замена рамки противотуманной фары, после демонтажа кронштейна. Выполнение такой работы может потребоваться, при повреждении облицовки.

Устройство, ремонт и замена передних и задних габаритов ВАЗ 2110 Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

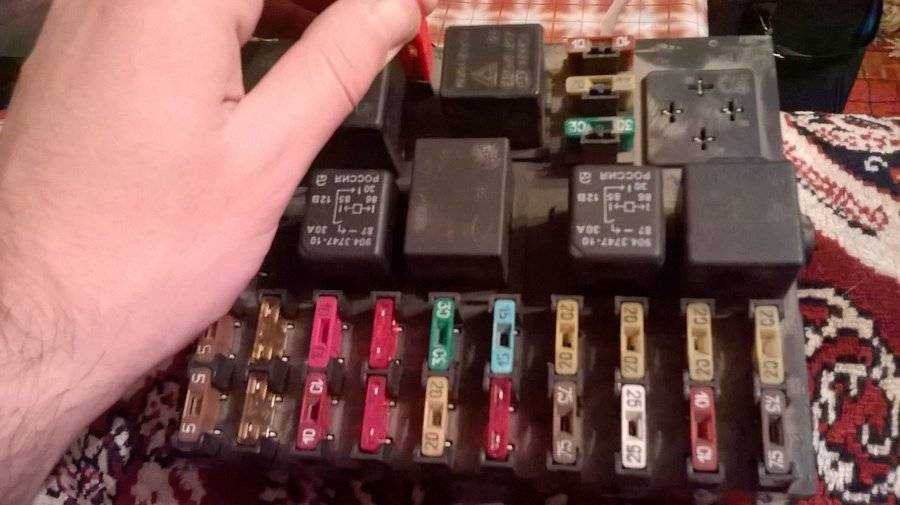

Блок предохранителей и реле ВАЗ 2110 2111 2112

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Электродвигатели стеклоподъемников дверей

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Ремонт указателей поворотов и аварийной сигнализации своими руками

Если пропали повороты, а также аварийный сигнал автомобиля, то можно попытаться решить такую проблему своими руками:

При поломке предохранительного элемента и реле вышедшие из строя детали подлежат замене. Если причина кроется в замыкании, то перед заменой необходимо проверить все электроцепи, в которых оно могло произойти. Только после того, как причина замыкания и скачков напряжения будет устранена, девайсы необходимо менять.
Если вышла из строя кнопка аварийной сигнализации, то ее нужно просто поменять. О том, как произвести диагностику этой детали, мы уже рассказали.
Что касается диагностики электроцепей, то она осуществляется с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их укладке проследите за тем, чтобы проводка не соприкасалась с движущимися элементами кузова. Также рекомендуется дополнительно заизолировать новые провода, чтобы повысить надежность изоляции.
Если причина заключается в лампочках, то все перегоревшие источники освещения подлежат замене. В передних и задних фарах лампы меняются путем снятия защиты с фар, отключения от лампы цепи питания, а также выкручивания источника освещения из посадочного места и его заменой на новое. Если не работают лампы в боковых фарах, то, как правило, для демонтажа источников освещения сам плафон нужно поддеть отверткой, после чего отключить провод питания и извлечь устройство.
Если причина кроется в подрулевом переключателе, то это устройство нужно разобрать и проверить. Как правило, причина поломки переключателя заключается в плохом контакте или в его стирании. В таком случае вышедший из строя переключатель меняется на новый

Что касается контактов (неважно где — на соединениях или кнопках), то их желательно зачистить.
Также следует проверить все штекеры и разъемы, ведь вполне возможно, что неполадка заключается в плохом контакте на них. Закисленные контакты подлежат очистке с помощью железной щетки либо наждачной бумаги

Если контакты перегорели, то их необходимо будет менять.

Советы для автомобилистов

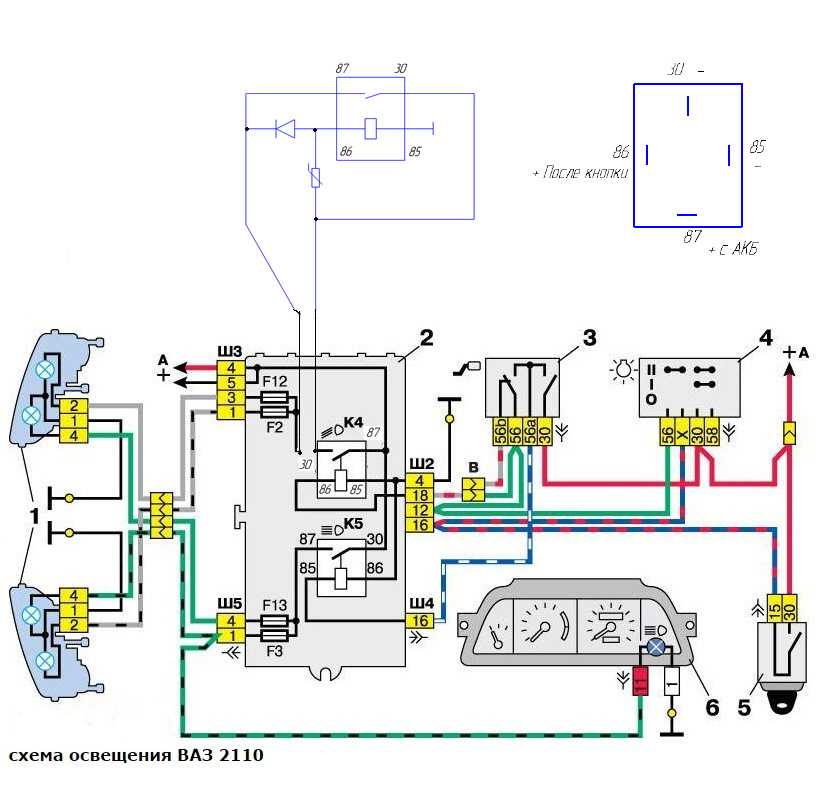

Чтобы разобраться, почему не работает ближний и дальний свет фар на автомобиле ВАЗ-2110, необходимо знать, на что нужно обратить своё внимание при попытке устранения этой неисправности. На этих автомобилях устанавливаются блок фары, где располагаются указатели поворота, а также два варианта фар дальнего и ближнего света

Различаются эти варианты тем, что в одном случае в блок фаре стоят две однонитевые лампы (отдельно для ближнего света фар и отдельно для дальнего), а в другом случае стоит одна, двух нитевая лампа. Поэтому в электропроводке есть два штекера для подсоединения соответствующего комплекта фар.

Ещё в работе электрической схемы наружного освещения принимают участие: переключатель наружного освещения, который находится в салоне на передней панели; переключатель света фар расположен на рулевой колонке; реле включения ближнего света, реле включения дальнего света и 4 предохранителя стоят в монтажном блоке, а на щитке приборов располагается контрольная лампа дальнего света. При включении дальнего света должны гореть все 4 нити накаливания стоящие в лампах наружного освещения.

Если не горят одна или несколько нитей ламп головного освещения, то, не вылезая из автомобиля, проверьте целостность предохранителей, расположенные в монтажном блоке под номерами F2, F3, F12, F13. Предохранитель F2 защищает нить ближнего света в левой фаре, F3 защищает нить дальнего света в левой фаре, F12 защищает нить ближнего света в правой фаре, F13 защищает нить дальнего света в правой фаре и контрольную лампу дальнего света.

При условии, что предохранители целы, а их контакты не окислены, придётся вылезти из автомобиля, открыть капот и проверить исправность соответствующих ламп, тех которые не горят. Сделать это не трудно. Нужно всего лишь снять задний кожух, отсоединить колодку проводов, убрать пружину крепящую лампочку в фаре и вытащить держатель лампочки, повернув его против часовой стрелки. Перегоревшую лампу заменяем на, аналогичную, новую.

Если предохранители и лампы целы и невредимы, то проверяем два реле обозначенные на схеме электрооборудования, как К4 и К5. Их возможными неисправностями будут окисление или подгорание контактов, которое можно устранить их зачисткой. При полном выходе из строя реле, придётся вместо них ставить исправные

Убедившись в исправности, всех выше перечисленных устройств, придётся проверить надёжность соединения в колодках, входящих в электрическую схему головного освещения и крепление массовых проводов фар. Один крепёж массы находится слева, рядом с АКБ на креплении воздухозаборника. Второй справа, в том месте, где стоит адсорбер. Если это не помогло, придётся поочерёдно снимать переключатель света фар и переключатель наружного освещения и проверять в них состояние контактов.

Кроме неисправностей, связанных с электрической схемой головного освещения, возможно также запотевание рассеивателя, закрепленного на корпусе фары. Это обычно происходит в результате попадания воды внутрь фары либо при неаккуратной мойке двигателя, либо во время дождя из-за не герметичности крепления стекла рассеивателя. Ну а зная, о этих возможных неисправностях, водитель может самостоятельно справиться с ними.

Многие автовладельцы сталкиваются с ситуацией, когда не горит ближний свет. При этом дальний нормально включается, а его исправность не вызывает сомнений. По статистике, каждому третьему водителю такая поломка знакома не понаслышке. При этом первая мысль, которая появляется в голове — выход из строя самой оптики. В реальности, причина может быть совсем иной.

Зачем нужны противотуманки

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Идеи для тюнинга и доработки щитка

Что касается тюнинга, то у вас есть несколько вариантов усовершенствования щитка:

1. Самый простой вариант — поставить сверху на приборку новую накладку. Этот метод самый простой в плане реализации, но он улучшит внешнюю часть приборки, ведь вы просто приклеите накладку сверху. Если имеющаяся накладка износилась и на ней имеются повреждения, то можно ее заново обшить.
2. На датчики — спидометр, тахометр, топлива и антифриза — можно установить новые шкалы. Приобрести такие накладки можно как в магазине, так и скачать из Интернета. Если вы хотите, чтобы шкалы были оригинальными, то можете сделать их самостоятельно с помощью графического редактора. Тюнинг более сложный, поскольку вам надо будет не только демонтировать саму приборку, но и частично ее разобрать и отсоединить стрелки от указателей. Причем впоследствии сами стрелки надо правильно установить, в противном случае датчики могут работать некорректно.
3. Также в «Десятку» можно поставить щиток приборов от автомобиля Лада Приора. В целом эти приборки подходят для установки в «Десятку», но в зависимости от конструктивных особенностей автомобиля, может потребоваться переделать некоторые разъемы. Если вы решите подключить электронную приборку, то возможно, придется дополнительно перепрошивать блок управления.
4. Один из наиболее эффективных и простых вариантов совершенствования — установка светодиодных ламп в комбинацию. Для этого вам потребуется извлечь штатные источники освещения и просто установить вместо них светодиоды. Чтобы приборка светила более ярко, вместо лампочек можно установить светодиодную ленту, в таком случае ее придется припаивать к комбинации. Если лампа перегорает, ее достаточно будет заменить. В случае с лентой все сложнее — ее придется выпаивать и впаивать заново, хотя срок службы у нее обычно высокий.
5. Дополнительно при установке диодных источников света шкалы приборов можно покрасить флуоресцентной краской. Также покрасить можно и стрелки контроллеров. Суть такого тюнинга заключается в том, что благодаря совмещению диодного освещения с окраской стрелок и шкал можно добиться довольно красочного и эффективного результата. Особенно, если вы правильно совместите цвета. К примеру, бело и синее диодное освещение отлично компонуется с ярко-зелеными или красными шкалами приборов.

Не включаются указатели поворотов

Если не работают поворотники ВАЗ 2109 или перестал функционировать один из них, то причин может быть несколько. Каждую из них рекомендуется рассмотреть в отдельности: 1. Первым делом требуется проверить лампу на предмет работоспособности. При необходимости её потребуется заменить на новую; 2. Затем следует проверить, работают ли контакты соединений

Особое внимание рекомендуется уделять соединениям блока, переключателей, и в последнюю очередь самих указателей; 3. Посмотрите, исправны ли включатели; 4

Проверьте работоспособность реле, проведите замену их и предохранителей. В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле. Заголовок 2: Как поступить, если поворотник не выключается? Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель. Заголовок 2: Быстрое мигание Если они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке.

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла.

Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор.

Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

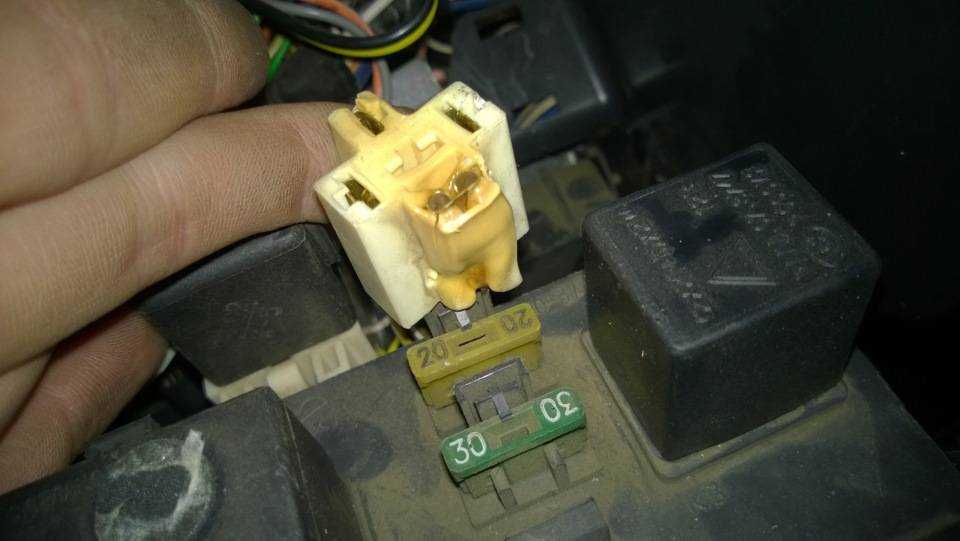

Блок предохранителей и реле

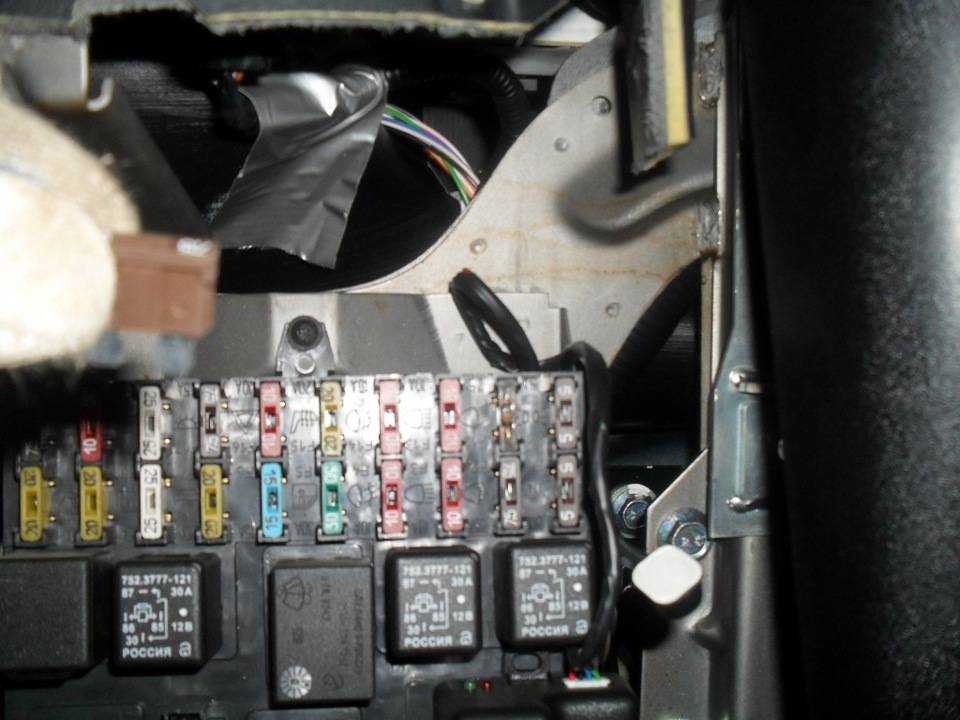

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз.

Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.

Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.

Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.

• Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери.
• Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.

Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.

Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.

• Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14.
• Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Назначение

Передние габариты называются головными лампами, они находятся в блок-фаре впереди автомобиля по обеим его сторонам. Они – крайние по бокам в системе освещения, а своим названием обязаны тому, что показывают встречным транспортным средствам габариты машины по ширине.

Различные варианты габаритных и дневных ходовых огней

Точно для такой же миссии предназначены задние габариты, — чтобы вас видел тот, кто едет следом. Особенно это актуально во время обгона, вы же не хотите, чтобы кто-то, не разглядев реальных размеров, задел вашу «ласточку».

Тюнингованные задние габаритные огни

Отсюда важный совет: если вдруг так случится, что ехать нужно во что бы то ни стало а вы обнаруживаете, что перегорела лампочка в левом габарите, замена ее на новую невозможна ввиду отсутствия таковой, не поленитесь и переставьте из правого. А как это сделать, мы расскажем.

Неисправность самих фонарей

Если в ходе проверки от блока предохранителей и до концевика проблем не обнаружено, то следует двигаться дальше. Теперь следует прозвонить тестером проводку от второго разъема концевого выключателя до разъемов стопов. Если она исправна, то нужно проверить плату. Печатная плата, на которой монтируются задние фонари, не идеальна, и является одной из самых больших проблем всех ВАЗовских автомашин.

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

READ Замена подшипника передней ступицы Chevrolet Aveo т250

Еще одной причиной того, почему не работают стоп сигналы ВАЗ 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Лучше всего это выполнять одним из следующих способов:

• наждачной бумагой небольшой зернистости;
• раствором WD-40;
• керосином;
• очищенным бензином («калоша»).

Использовать же для очистки контактов автомобильный бензин или другие растворители — категорически не следует.

Последним вариантом неисправности стопов остаются сами лампочки. Давать здесь какие-либо развернутые советы не имеет смысла — нужно просто заменить перегоревшие лампочки на новые.

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Благодаря этому гарантия того, что неисправность будет точно обнаружена и устранена, составляет 100%.

Не работают обе блок-фары

В том случае, когда отказывают сразу две блок-фары (и при этом не работает как дальний, так и ближний свет), в первую очередь осматривают переключатель ответственный за наружное освещение. Протестировать цепь нетрудно с помощью контрольной лампочки или обычного тестера. Один провод прикладывают к массе, а другой – к 30-й клемме. Если проблема не в этом, то на ней будет 12 вольт (причем даже при отключенном зажигании). После поворота ключа напряжение поступит и на клемму 10. Такие результаты диагностики позволяют со всей уверенностью говорить, что свет не горит именно из-за переключателя.

Если же напряжения нет на названных выше клеммах, то скорее всего возник обрыв проводов или утерян контакт.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании.

При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками.

Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону.  При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

Устройство панели приборов на ВАЗ 2110

Под понятием «панель приборов» на автомобилях подразумевается блок контрольных ламп и индикаторов, расположенный перед водителем. Правильное название детали — щиток, который устанавливается в пластиковой панели, называющейся торпедо.

В состав приборного щитка на ВАЗ 2110 входят:

• устройство для определения скорости движения — спидометр;
• измеритель числа оборотов — тахометр;
• индикаторы температуры охлаждающей жидкости и уровня топлива в баке;
• контрольные индикаторные лампы, оснащенные светофильтрами желтого, оранжевого, зеленого, синего и красного цвета;
• система подсветки (6 отдельных ламп);
• место установки контрольной лампы.

На автомобилях ВАЗ 2110 возможно увидеть несколько вариантов комбинации приборов:

1. На первых выпусках использовался электромеханический вариант панели с заводским номером 2110-3801010. Внешне устройство легко опознается по механическому одометру, установленному на шкале спидометра. Его привод выполнен от электродвигателя, остальные указатели работают по магнитному принципу. На задней части щитка имеются две колодки подключения, расположенные под прямым углом.
2. Позднее появилась электронная версия щитка, оснащенная жидкокристаллическим дисплеем на нижней части спидометра. Встречаются «приборки» с индикатором «подсоса» (который на ВАЗ 2110 с такой панелью с завода не устанавливался) или с лампой подушек безопасности на этом же месте. Могут попадаться машины с двойным окном дисплея — под тахометром и спидометром.
3. Очень редко встречается вариант комбинации приборов, предназначенный для ВАЗ 21106, оснащавшейся 2,0-литровым мотором Opel. Деталь имеет номер 21106-3801010 и отличается расширенным диапазоном измерения скорости (до 240 км/ч) и дополнительным жидкокристаллическим дисплеем на нижней части тахометра.
4. На последних версиях ВАЗ 2110 стал применяться щиток, унифицированный с автомобилем 2118 «Калина» (модель 1118-3801010), отличающийся компоновкой шкал. Подобная деталь называется среди владельцев панелью «нового образца». Устройство устанавливается в торпедо видоизмененного типа.

Электронная панель «нового» образца

Электронная панель «старого» образца

Электромеханическая панель

Щиток под мотор Opel

В зависимости от завода-изготовителя и даты сборки встречается различное оформление комбинаций приборов ВАЗ-2110. Возможна оцифровка тахометра в сотнях или тысячах оборотов, нанесение технической информации на шкале и т. д.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

Как и все не новые автомобили, давно снятые с конвейера, Самары второго поколения подвержены с годами мелким поломкам, которые, среди прочего, затрагивают и приборы освещения. По этой причине многие водители сталкиваются с тем, что на их ВАЗ 2114 не горят задние габариты, что чревато созданием опасных ситуаций на дороге, если проблему вовремя не решить.
