Как заменить личинку замка двери на ваз 2113, 2114, 2115

Причины замены личинки замка на ВАЗ

Чаще всего личинку замка в дверях у ВАЗ-2113, 2114 и 2115 приходится менять в таких случаях:

При дефектах и поломках стопорного кольца или фиксирующего столбика. Обе эти детали находятся в пластмассовом колпачке тяги и легко разрушаются под воздействием агрессивной внешней среды — при больших перепадах температуры, в холодное время года и т. д. Часто проблема обнаруживается, когда автолюбитель пытается открыть машину в мороз. Ключ начинает проворачиваться, но механизм не срабатывает. Если цилиндр в этот момент дополнительно нагрузить (например, прижать дверцу, стучать по ней, толкать или тянуть), то деталь выйдет из гнезда ручки.
При износе. В процессе эксплуатации авто внутренние штифты устройства стираются и при попытке провернуть ключ в цилиндре детали начинают цепляться друг за друга, что в итоге приводит к их разрушению.
Если владелец авто решит модернизировать ручки двери или установить европейские замки.

Старая личинка замка

Особенности замены личинки замка двери на автомобиле ВАЗ 2114

Личинка имеет цилиндрическую форму, которая активируется при повороте ключа в скважине. Если механизм заедает и затрудняет открытие/закрытие, то однажды водитель просто не сможет попасть за руль своего авто. Поэтому при некорректной работе устройства, показана замена личинки замка двери на ВАЗ 2114.

Причины замены личинки замка ВАЗ 2114

Механизм бесшумный, но если при открытии дверного элемента появился посторонний звук, устройство придется демонтировать или перебрать. Замена личинки замка передней двери на ВАЗ 2114 требуется по ряду причин:

резкое снижение температуры;
выход из строя стопорного кольца;
выпадение фиксирующего столбика;
разрушение пластмассового колпачка тяги;
износ внутренних штифтов и зубьев.

При износе отдельных деталей они будут цепляться друг за друга, блокируя функцию поворота. Основной фактор, указывающий на ремонт — проворот ключа.

Процедура снятия

В зависимости от причины выполняется полная или частичная замена. Переборкой простому обывателю заниматься не рекомендуется, поскольку в этом процессе слишком много нюансов, а вот заменить механизм сможет практически каждый. Пошаговая инструкция:

Откручиваются три винта. Они расположены на внутренней стороне ручки. Для этого используется крестообразная отвертка, благодаря этому снимается накладка.
Извлекается переключатель положения переднего спускового стекла вместе с колодкой жгута проводов. Для этого провода сначала отсоединяются.
Снимается заглушка на ручке подлокотника, элемент подцепляется тонким уголком отвертки.
Откручиваются 2 винта на рукояти, которые держат внутреннюю панель.
Отжимаются пластмассовые клипсы, чтобы снять облицовку.
Извлекается 6 пистонов для снятия дверной карты.
Снимаются наружные крепления, гайки откручиваются ключом на 8.

Как снять тяги

Чтобы снять этот фрагмент, потребуется ударная отвертка и ключ на 8. Элемент присоединен ко внутреннему замочному механизму и выключателю замка. Алгоритм действий:

Проводится полное отсоединение внутреннего замка тяги наружной ручки.
Снимается ручка вместе с тягами.
Вынимается штифт из наконечника тяг.
Извлекается наконечник из пластмассы из сердцевины цилиндрового устройства.
Снимается возвратная пружина. Проводится выемка старой личинки.

Установка новой детали

Алгоритм снятия и сборки одинаковый, хотя инструкция по установке цилиндрового механизма имеет свои нюансы. Перед тем как вкладывать новую личинку в сердцевину, деталь смазывается силиконовым веществом и только потом вставляется в ручку. Дальнейший алгоритм действий:

Вставляется возвратная пружина рядом с личинкой.
Проверяется работоспособность ключа. Он должен легко поворачиваться во всех положениях.
Устанавливается штифт на наконечник поворотной тяги. Проводится подключение.
Прикручивается внутренняя и внешняя панель, фиксируются ручки, возвращается на место заглушка.
Закручиваются основные три винта изнутри.

Регулировка передней двери

Регулировка производится путём изменения положения фиксатора двери. Положение фиксатора на самой стойке необходимо заранее отметить (например, маркером).

Если передние двери «болтаются», фиксатор нужно будет чуть переместить во внутреннюю часть контрукции.

Если открываются/закрываются с трудом, напротив – немного сместить наружу.

Если передняя дверь при закрывании «опускается», фиксатор требует «повышения» своего положения на стойке.

Если ситуация обратная, «снижения» своего положения.

Для любой из этих операций болты фиксатора необходимо ослабить, после чего изменить положение фиксатора, проверить положение двери относительно кузова, и снова прикрутить крепление. Крепления фиксатора будет надёжнее, если использовать прокладку из водостойкой шкурки для шлифования, либо, на худой конец, резины. Прокладка поддерживает расстояние между фиксатором и стойкой, которое исключает соприкосновение пальца фиксатора и крышки замка, и тем самым продлевает срок службы фиксатора.

Нарушения способности двери легко открываться изнутри также можно исправить. Как правило, причина во внутренней ручке, положение которой можно подкорректировать аналогичным образом: ослабить винты, переместить в более удобное положение, закрепить.

Как Поменять Замок Багажника На Ваз 2114

Цилиндрический замок (цилиндровый замок) — это тип механизма блокировки цилиндров, который вы хотели бы использовать, когда вы возвращаетесь, только когда ключ вставлен в отверстие цилиндра. Бесперебойная работа цилиндра замка защищает автомобиль от несанкционированного проникновения и сохраняет имущество владельца. Поэтому неисправность личинок замка является серьезной проблемой, требующей немедленного удаления, и другие автовладельцы всерьез рассматривают возможность замены личинки замка ВАЗ 2114 самостоятельно.

В прохладное время года, когда вы пытаетесь открыть замороженный замок, оказывается, что он просто вращается и даже не открывается, и при дополнительном усилии вращающегося замка замок цилиндра может выйти с помощью ключа на рукоятке выемки. , В большинстве случаев эта проблема вызвана разрушением стопорного кольца и потерей части колонны, расположенной в фиксирующей пластиковой крышке стержня.
Возможна другая трудность частичное исполнение личинки замка. Постепенно внутренние штифты замка и зубья ключа изнашиваются, так как части замка цепляются друг за друга и не позволяют ему вращаться при попытке поворота замка. Поначалу эта проблема не кажется такой серьезной, к сожалению, со временем выбор правильной «позиции» клавиши вызывает раздражение.
Часто необходимо заменить цилиндры замка во время обновления дверные ручки на новом русском языке по разному на европенах.

Часто при ремонте замка дверной ручки происходит сильный износ подробности приводит изменить несколько частей устройства. Попробуйте, конечно, починить замок, но такой ремонт поможет ненадолго, и через некоторое время вам придется начать заново, чтобы решить эту проблему.

Перед снятием цилиндрового замка с упаковки или с дверной ручки в колодец обязательно прикрепите ключ. В противном случае это может привести к удалению шпилек из пазов замка, которые будет трудно установить на место.

Калинский замок на вазе 2114

В ВАЗ 2114 замена личинок дверных замков — это работа, которая выполняется без посторонней помощи, со свободным временем и необходимыми инструментами.

Поменять замок цилиндра:

открытые ключи «8» и «10»;
плоскогубцы;
Смазка WD-40;
Крестовая отвертка и плоская отвертка;
новые личинки и блокировка пружин ВАЗ 2114.

Стоимость комплекта личинок дверного замка с багажником ВАЗ 2114 производства ВАЗ с продуктом 21140610004520 составляет 400 рублей, а его аналог с продуктом 21140-610004520 напрямую от производителя DAAZ составляет 450 рублей.

Цена указана на весну 2021 года в Москве и области.

С помощью крестообразной отвертки ослабьте три винта в нижней части подкладки.

Снимите коврик. Извлекаем из кармана выключатель положения переднего спускового стекла вместе с блоком жгута проводки, отсоединяя его от проводного выключателя.

С помощью отвертки снимите крышку с локтевой ручки.

Ослабьте винты крестовой отвертки Phillips 4.5, которые крепят угловую рукоятку к внутренней части дверной панели.

Закрепляем крепеж, закрепляя накладку внутренней ручки замка на панели двери.

Осторожно используйте отвертку, чтобы снять 6 крышек с отверстий на панели двери и снять дверную карту. С помощью гаечного ключа «8» снимите две гайки, которые крепят внешнюю ручку замка. Первый

Первый

С помощью гаечного ключа «8» снимите две гайки, которые крепят внешнюю ручку замка. Первый.

Мы отсоединяем от внутренней блокировки тяги внешней ручки и блокировки переключателя.

Снимите ручку внешней дверной ручки с помощью стержней.

Затем удалите штифт с конца стержня.

Снимите пластиковый конец штока с цилиндра замка двери.

Снимите удерживающую пружину, сняв ее концы с пазов в цилиндре на ручке замка.

Снимаем старый цилиндровый замок ключом.

Багажник на ВАЗ 2109

Распакуйте новый набор личинок. Чтобы предварительно смазать то, что осталось для нашего клиента, чтобы протереть детали смазкой, мы вставляем ручку двери в ручку двери.

Поворачивая ключ, ключ должен вернуться из любой позиции.

Установите штифт на кончик поворотного стола. Ручка в сборе. Дальнейшая сборка производится в обратном порядке.

Регулировка замка багажника на Ваз 2114

Замок багажника на Ваз 2114 сделан из силумина, состоит из сердечника (личинки замка), «зуба и клыка». «Зуб» цепляется за площадку, которая расположена на ответной части багажника, в этой площадке ести углубление, в это углубление при захлопывании замка багажника заходит клык. Клык этот служит не только как направляющая, но и нужен для того, чтобы при движении автомобиля, кузову свойственно «играть», так вот при езде авто, багажник без такого клыка гулял бы в право и в лево.

Регулировка замка багажника :

Багажник открывается на кочках – причина : стерся запорный зуб, он меняется путём выбивания штыря из корпуса замка багажника, при замене зуба рекомендуется заменить и площадку, так как внутри площадки ,там где происходит запор зуба вырабатывается износ.

Багажник брякает, трясётся или гремит на ходу – причина : так же может быть износ запорного зуба или площадки. Износ уплотнителя тоже может влиять на положение багажника. На крышке багажника по углам расположены резиновые «соски», они имеют возможность выкручиваться, таким образом можно отрегулировать закрывание, открывание багажника, а так же высоту положения крышки багажника. Только не перекрутите «соски», так как перекрутив их, крышка окажется в напряжении в закрытом положении, и во время езды по ухабам и кочкам багажник откроется .

Багажник очень плохо открывется – причина : Частая причина это «закипание» силуминовых деталей, замок багажника необходимо проливать смазкой, для этого откройте багажник до конца и залейте в отверстие для ключа смазки, в таком положении постоять 5 минут. Все трущиеся детали и пружину обильно смажьте WD-40.

Багажник плохо закрывается – причина : обычно неправильно закреплена запорная площадка, вылез шток, который крепит запорный зуб, да причин множество.

Неровные зазоры или торчащий багажник регулируются с помощью креплений , расположенных под потолком. Крепления расположены по краям крыши.

Так же замок багажника часто выходит из строя – лопается силуминовый корпус, при такой проблеме замок багажника меняется полностью.

Регулировка, ремонт багажников, вскрытие, замена узлов и деталей профессионально.

замки багажников, площадки, наружние замки, внутренние механизмы, стеклоподъёмники, моторчики, ручки наружние, внутренние, евроручки на ваз 2109 , ваз 2114 в наличии по приятным ценам.

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт.

Но при этом стоит также отметить и тот факт, что некоторые ремонтные работы на отечественных автомобилях можно выполнить и своими руками. К примеру, отрегулировать замок или крышку багажника, о чем мы и поговорим в данной статье.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
Х 8 и Х 7 — разъемы не задействованы.
Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
Х 5 — светодиодный индикатор, устанавливается на панель приборов.
Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

Красный — с «плюсом» замка зажигания.
Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
Черный — масса автомобиля.
Желтый — замок зажигания (подключение к син./черн.).
Серый — «плюс» аварийной сирены.
Синий/красный — «плюс» входа дверей.
Черный/красный — дополнительное реле блокировки.
Оранжевый/серый — датчик отрывания капота.
Оранжевый/белый — датчик открывания багажника.
Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
Х 2 — подключают активаторы открытия дверей;
Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей. При установке центрального замка понадобятся дополнительные детали, такие как:

диод 1А — 3 шт.;
диод 3А -1 шт.;
диод 5А — 2 шт.

Врезка в провода

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.

Разновидности

У евроручек Рысь имеется заводское обозначение, что предопределят отличия между комплектами.

В1. Такое обозначение свидетельствует, что в упаковке находятся четыре ручки — две задние и две передние. При этом передние личинок не имеют.
В2. Тут также четыре ручки, по паре для задних и передних дверей. Только здесь личинки присутствуют.

Что из этого выбрать? Вопрос сугубо индивидуальный. С одной стороны, В1 имеют сплошную, ровную конструкцию, которая не портится отверстиями под ключ. Для внешнего тюнинга они подходят просто-таки идеально.

Статья в тему: Узнай, чем и как почистить датчик массового расхода воздуха ВАЗ 2114: 3 лучших варианта

Второй вариант предпочтительнее для тех, кто ценит качество, внешнюю привлекательность, но одновременно с этим и надежность. Ведь наличие личинки даст вам возможность открыть автомобиль с помощью ключа, если с сигнализацией или брелком возникнут проблемы.

Приобретаем необходимые материалы

Для того, чтобы двери вашего автомобиля не закрывались больше с грохотом и скрежетом, мы установим на него бесшумные замки. Для этого приобретаем необходимый комплект в количестве двух штук. В каждой коробке по два замка.

Ну и второй набор, который нам понадобится — комплект центрального замка. В универсальный набор по традиции входят четыре мотора, блок управления, все нужные провода и несколько планок.

После покупки главных составляющих предстоящей работы, подготавливаем необходимый инструмент:

Дрель и различные сверла;
Молоток;
Отвертки, крестовые и шестигранные, шуруповерт;
Дополнительные провода;
Защитные трубки для проводки;
Ну и еще кое-что по мелочи: ножик, клей, спирт и т.д.

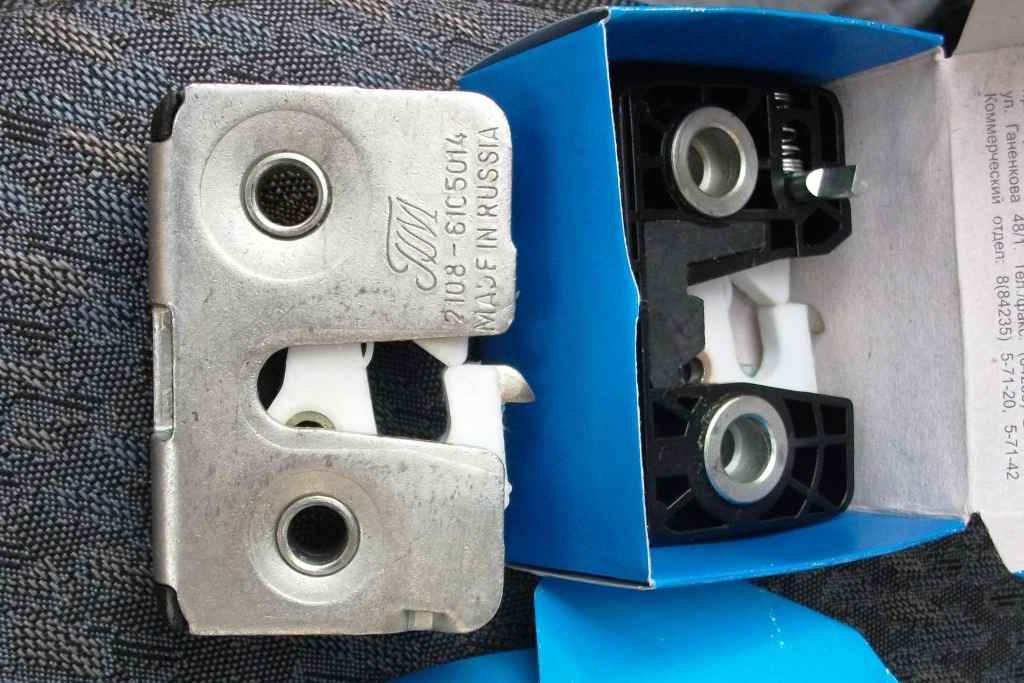

Устанавливаем бесшумные замки

Первым этапом в работе является монтаж новых и демонтаж старых замков. Для того, чтобы вам не пришлось снимать обшивку с дверей, этот процесс нужно выполнять внимательно и аккуратно.

Для начала откручивайте болты поочередно, чтобы не уронить внутренний замок. Точно так же, в обратной последовательности привинчиваете новые бесшумные.

Второй момент — замена старого болта, который держит ваш замок на новый.

Такую схему мы применяем ко всем оставшимся дверям. Закончив с монтажом, выполняем проверку. Если возникли какие-то проблемы, например, дверь плохо закрылась, то попробуйте утопить замок поглубже. Хотя, выбрав вариант бесшумных замков без «флажка», таких ситуаций возникнуть не должно.

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
Контакт 2 на обеих кнопках соединен с питанием.
Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
Контакт 4 в обоих случаях идет к выключателю габаритов.
Контакт 5 во всех случаях является массой.
Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Устанавливаем электропривод багажника

В защелке необходимо просверлить несколько технологических отверстий с резьбой, предназначенных для крепежных винтов под пунктами 3 и 4. Такими винтами можно закрепить окончание троса. Остаётся не решенным один вопрос, каким же образом избавиться от защелки замка с крышки багажника? Это можно воплотить в жизнь, если проделать отверстие в крышке багажника, диаметр которого будет составлять 1,15 см. Чтобы выбить в нём ось, нужно вставить в него плотную выколотку и удалить стержень. Надо следить за тем, чтобы углубление ролика и два винта были расположены симметрично друг к другу. При снятии оси, сдвигается пластина и удаляется внутренность вместе с толкателем. Для невозможности открытия замка при помощи ключа, хватит того, чтобы уменьшить размер окончания толкателя приблизительно на 10 миллиметров.

После проделанных работ, собрав новую систему замка, можно поставить его на прежнее место. Затем зафиксировать реле в нижней части ляды, в удалённости от замка на расстоянии в 150-200 мм. Также необходимо соблюдать симметричное расположение на оси всего сделанного устройства. В силу того, что ролик можно приобрести в отдельности, электромеханическую часть можно подключать к механизму подъёмника стёкол. Для облегчения установки троса втулка, расположенная на окончании сердечника реле заменяется винтом. Присоединить трос к шурупу можно разными способами, к примеру, прижать винтами тело троса к замку, но предварительно подложить под них регулировочные шайбы. Таким же образом закрепляем другой конец троса к основной части реле. После того, как проверена электрическая часть, необходимо настроить весь механизм. Необходимо отрегулировать ход троса для нормального открывания защелки багажника.

Если всё-таки произойдёт сбор в электрической части открывания багажника, то можно открыть защёлку замка из салона транспортного средства путём ручного натяжения троса.

Замена Внутренней Ручки Двери Ваз 2114

Замена всех замков дверей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Во-первых перед началом работы, с той двери автомобиля, на которой вы собираетесь заменять какой либо замок, снимите сперва обшивку, о том как снять обшивку с двери автомобиля, вы найдете «в этой статье»!

Замена наружной ручки открывания двери:

1) Сначала отсоедините обе тяги, от внутреннего замка наружной ручки, для этого:

1. Сперва подденьте отверткой «тягу курка ручки открывания двери», и после чего отсоедините ее.

2. Затем таким же образом, отсоедините от внутреннего замка, вторую тягу «тягу выключателя замка двери».

Более подробно, о том где расположены обе тяги внутреннего замка, смотрите на фото ниже!

3) И после отворачивания внутренней гайки, полностью отверните последнюю гайку, которая располагается с краю двери, и так же удерживает наружную ручку.

4) И после чего снимите наружную ручку открывания двери, совместно с тягами, от двери автомобиля.

Замена личинки замка:

1) Во-первых снимите наружную ручку с двери автомобиля, если она еще до сих пор у вас снята. (см. «Снятие наружной ручки»)

2) После снятия ручки, при помощи шила, или же тонкой отвертки, вытолкните стопорный штифт, поводка замка.

3) И после чего с обратной стороны ручки, снимите поводок замка.

4) Далее подденьте отверткой, пружину личинки наружной ручки.

5) И затем снимите ее.

6) В завершение операции, вставьте ключ открывания двери в личинку, и затем извлеките личинку из ручки.

Замена наружного и внутреннего замка двери:

Замена наружного замка двери:

1) Для того что бы снять наружный замок, с двери автомобиля, прочтите по этому поводу отдельную статью, опубликованную ранее на нашем сайте, статья называется: «Замена наружного замка»

Замена внутреннего замка двери:

1) Сперва, отверните отверткой оба винта, которые крепят наружный замок, к двери автомобиля.

Отворачивать эти оба винта, лучше всего ударно поворотной отверткой, но если же у вас ее нет, то в таком случае воспользуйтесь обычной отверткой! (Если вы не знаете о такой отвёртки или не умеете ей пользоваться, тогда просмотрите статью под названием: «Что такое ударная отвертка и как ей нужно пользоваться?»)

2) После отворачивания винтов, снимите наружный замок, с двери автомобиля.

4) После извлечения внутреннего замка, отсоедините от него при помощи отвертки, стопорную шайбу, которая стопорит «тягу внутреннего привода».

5) И после отсоединения стопорной шайбы, с замка снимите «тягу внутреннего привода».

6) Далее отсоедините от «тяги привода кнопки выключения замка», пластмассовый фиксатор который ее крепит, и после чего снимите тягу с замка.

Замена внутренней ручки открывания двери:

1) Сперва отверните отверткой, оба винта, которые крепят ручку открывания двери, к самой двери автомобиля.

2) Затем засуньте свою руку, во внутреннюю часть двери, и после чего от туда извлеките ручку открывания двери.

3) После извлечения ручки, из внутренней части двери, отсоедините от нее трос тяги, и после чего снимите ее с автомобиля.

Замена фиксатора замка:

1) В начале отверните при помощи молотка, и ударно поворотной отвертки, центральный винт крепления фиксатора замка.

https://youtube.com/watch?v=DwqqeLoUXlw

Если у вас нет ударно поворотной отвертки, то в таком случае, центральный винт крепления фиксатора замка, отверните при помощи обычной отвертки!

2) После отворачивания винта, извлеките его из фиксатора.

3) Далее отверните точно таким же образом, как и центральный винт, еще два винта, которые крепят фиксатор, и после чего снимите фиксатор с кузова автомобиля.

Перед снятие фиксатора, мы вам рекомендуем обвести то место, на котором фиксатор был установлен, фломастером, для того что бы при обратной установки фиксатора, регулировка замка двери, не была нарушена!

УСТРОЙСТВО ОБЫЧНЫХ И БЕСШУМНЫХ ЗАМКОВ

Прежде чем говорить о том, как устроены бесшумные замки, напомним, устройство замка двери ВАЗ 2114. Этот запирающий механизм машины состоит из нескольких элементов:

Внутренний корпус, в котором помещен поворотный узел. Он представляет собой основной механизм запирания двери.
Личинка, которая соединена с поворотным узлом, имеющая индивидуальную конструкцию, совпадающую с очертаниями ключа, Ключ вставляется в личинку и приводит в движение поворотный узел, открывающий дверь. С корпусом связана кнопка на двери, запирающая ее.
К корпусу замка подсоединены тяги, управляющие ручками двери.
В современных моделях с запиранием связан моторедуктор, включающий сигнализацию.
Замочный фиксатор, обеспечивающий запор, крепится к кузову машины.
Принцип действия бесшумных замков на машинах ВАЗ основан на шумоизоляции металлических деталей. Если быть точнее, шумоизолирующий материал покрывает палец фиксирующего механизма и металлическую защелку, соприкасающиеся друг с другом. Пластик более износостойкий, но каучук более эффективно поглощает звуки.
В дополнение к этому, запирающие узлы замка обрабатываются силиконом, который обеспечивает дополнительную шумоизоляцию.

Хорошим звукоизолирующим эффектом обладают так называемые бесшумные болты, которыми крепятся и в обязательном порядке комплектуются все бесшумные замки. Суть их бесшумности заключается в пластиковом хомуте, который надет до резьбы. Бесшумные болты на ВАЗ 2114 можно купить в магазине автозапчастей, а можно попытаться сделать самостоятельно. Как, об этом вы узнаете ниже.

Хорошей репутацией пользуются бесшумные замки на ВАЗ, выпускаемые димитровградским Птимашем.

Замена замка двери ВАЗ 2114

Поломка двери, в частности её замков, вызывает не только дискомфорт у автомобилиста, но и ставит под вопрос сохранность личных вещей, поэтому замена замка двери ВАЗ 2114 не та процедура, которую стоит откладывать. Так как качество производства и состав металла отечественных дверных замков оставляет желать лучшего, то их поломки и отказы происходят довольно часто.

Неприятность может поджидать водителя в любой момент, когда водительская дверь «вдруг» отказывается открываться и приходится выбираться через пассажирскую. Гораздо хуже ситуация, когда при поломке замка, дверь остаётся открытой и машина остаётся «беззащитной».

Распространенные причины поломок дверных замков ВАЗ 2114

Блокировка кнопкой замка двери не происходит и/или замок не запирается ключом. Данная поломка характерна, когда блокируется верхний конец рычага наружного привода, например, о буртик ручки.
Невозможно открыть двери наружной ручкой. Происходит, в результате увеличения зазора буртика между наружной ручкой двери и рычагом в приводе замка.
Произошел разлом пружины центрального замка или рычага наружного привода, вследствие чего дверь не закрывается.
При закрывании двери зуб рычага не входит в сцепление с храповым механизмом, такое происходит из-за ослабления заклёпок оси рычага.
Запирание двери не происходит по причине заклинивания рычага замка или запрессовки смазки и пыли в замке.
Не открывается полностью дверь внутренней ручкой. Сбилось положение рычага внутреннего замка двери, как следствие рычаг привода не совершает полный ход.

Советы по замене и регулировке замка двери ВАЗ 2114

При замене замка двери следует учитывать, что принципиальных отличий в устройстве замков передних и задних дверей нет. Главное отличие передних дверных замков от задних в том, что в конструкции предусмотрено дополнительная тяга для присоединения цилиндров выключателей дверных замков (личинок). Соответственно, отличаются и дверные ручки, так как в передних наружных ручках предусмотрено отверстие для личинки.

Чтобы произвести правильную регулировку замков дверей необходимо:

Ослабить болты крепления фиксатора двери.
Рекомендуется простым карандашом обрисовать контуры фиксатора на стойке кузова.
Если дверь захлопывается слишком туго, необходимо произвести сдвиг фиксатора наружу. Если дверь закрывается неплотно, то фиксатор необходимо сместить внутрь.
Соответственно необходимо отрегулировать фиксатор по вертикали, если дверь опускается, необходимо сместить фиксатор вверх, если приподымается, то вниз.

Для выполнения замены дверных замков необходим такой инструмент:

трещотка и удлинитель;
головка «на 8»;
проникающая смазка WD-40;
отвертка плоская и крестообразная;
новые замки для двери.

Замок внутренний для задней двери ВАЗ 2109-15: правый — 21090620501210, левый — 21090620501310, c ценой в 200 рублей. Замок внутренний для передней двери ВАЗ 2109-15: правый — 21080610501210, левый — 21080610501310, цена в 260 рублей.

Стоимость указана на лето 2017 года по Москве и области.

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери и снимаем облицовку.

С помощью монтажной пластиковой лопаточки вынимаем заглушку ручки подлокотника.

Отвинчиваем крестообразной отверткой два винта крепления ручки подлокотника к внутренней панели двери.

Снимаем ручку подлокотника.

Крестообразной отвёрткой выворачиваем кнопку блокировки двери.

Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединяем переключатель проводов.

Откручиваем четыре болта крепления динамика.

С помощью лопаточки или отвёртки аккуратно отщелкнуть шесть пистонов и снимаем карту двери.

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.

Крестообразной отвёрткой отворачиваем два винта крепления внутренней ручки двери. Затем вынимаем внутреннюю ручку замка двери.
