Как сделать передние поворотники как габариты. “американские габариты” своими руками. замыкание габаритов на лампу поворотника

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

На что и как можно поменять штатные фонари

Самый простой способ – изменить внешний вид своего автомобиля – заменить световые приборы на более оригинальные. Ассортимент фонарей на ВАЗ 2114, конечно, не особо широк, но выбрать есть из чего. А простой способ – потому, что весь тюнинг сводится к «снял штатные, поставил купленные». Побродим по магазинам, посмотрим, что можно найти для нашей ВАЗ 2114.

Фонари “Освар” – самый популярный вариант среди автолюбителей. Стоят относительно недорого, и найти их не проблема. Единственно, производитель использует в нём обычные лампочки, но при желании их можно заменить на светодиодные самостоятельно. Хотя для большинства автовладельцев это не актуально.

Задний фонарь “Освар” на ВАЗ 2114

Skyline style. Тоже «ламповый» вариант, но смотрится абсолютно по-другому.

Задний фонарь Skyline style для ВАЗ 2114

ProSport RS-02020. Это уже светодиодный вариант. Правда, лампочки, отвечающие за разные сигналы в них, явно не на своих местах, что может очень не понравиться другим участникам движения, а уж инспектор ГИБДД вас точно не поймет.

ProSport RS-02020-Т. Все тот же “ПроСпорт” с перепутанными сигналами, но с тонированными стеклами. Настоящий подарок дорожной полиции!

Задний фонарь ProSport RS-02020 с тонированным стеклом

ProSport RS-07490. Вариант с лампочками. Тот же производитель, такое же недоразумение – сигнал поворота находится между габаритом и стоп-сигналом. Нарочно не придумаешь.

«Зигзаг» 0013L. Вот такое светодиодное чудо предлагают производители из Тольятти – родины автомобиля ВАЗ. Здесь хотя бы сигналы более-менее на своих местах.

На этом поход по магазинам закончим, хотя чудес там еще много. Просто посмотрим небольшое видео о фонаре с красными “поворотниками” и перейдем к следующему пункту.

Как снять задние фонари

Пора выяснить, как снять штатные фонари, чтобы поставить новые. Для работы понадобится торцевой ключ на 8 с удлинителем и крестообразная отвертка. Открываем дверь багажника, крестовой отверткой демонтируем часть обивки так, чтобы, отогнув ее, можно было получить доступ ко всей задней части фонаря.

Обивка крепится к кузову при помощи саморезов

Находим по периметру светового прибора 4 гайки и отворачиваем их ключом

Аккуратно снимаем разъем, потянув его к центральной осевой автомобиля. Не раскачиваем, а просто тянем, стараясь не перекашивать!

Снятие колодки питания

Тянем фонарь снаружи автомобиля на себя и снимаем.

Устанавливаем новый световой прибор в обратной последовательности.

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Процесс изготовления:

Шаг первый. Схема устройства

Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.Шаг второй. Процесс подключения реле Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и открытых проводников.Шаг третий. Подключаем кнопку и тестируем систему Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)—

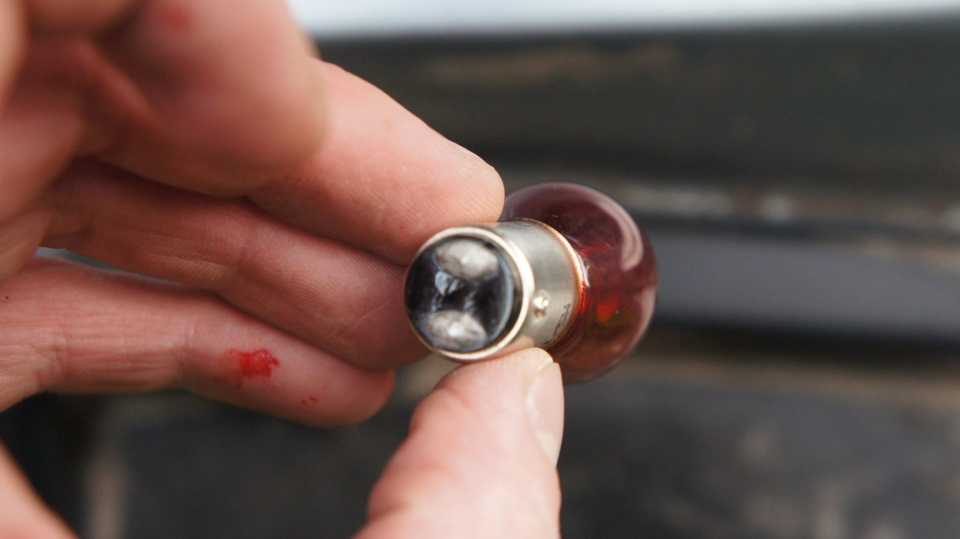

Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)—

вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

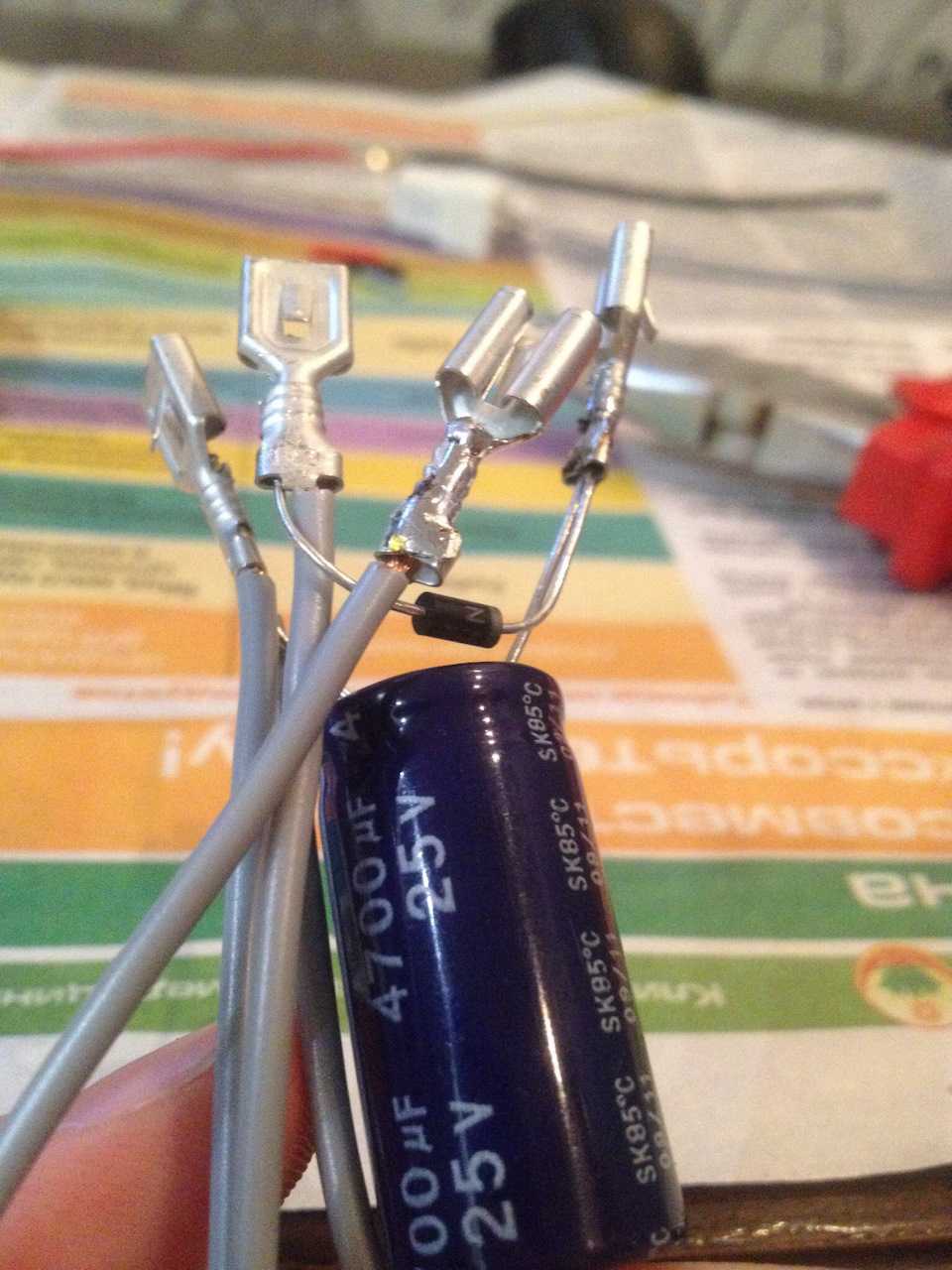

Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

набор юного электрика

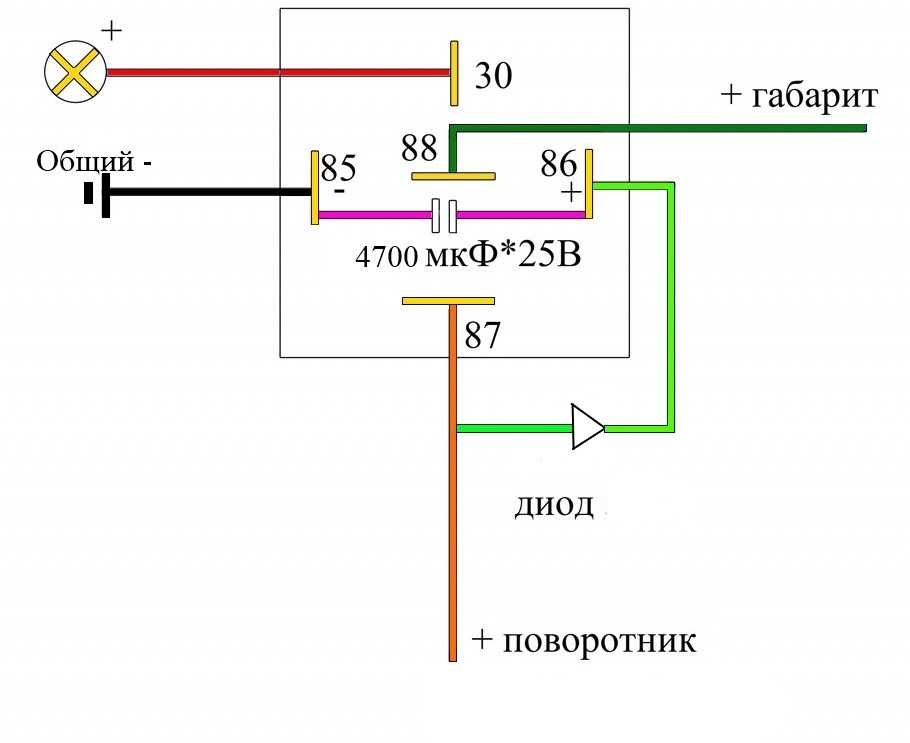

Затем берём схему и начинаем все собирать в точности по схеме

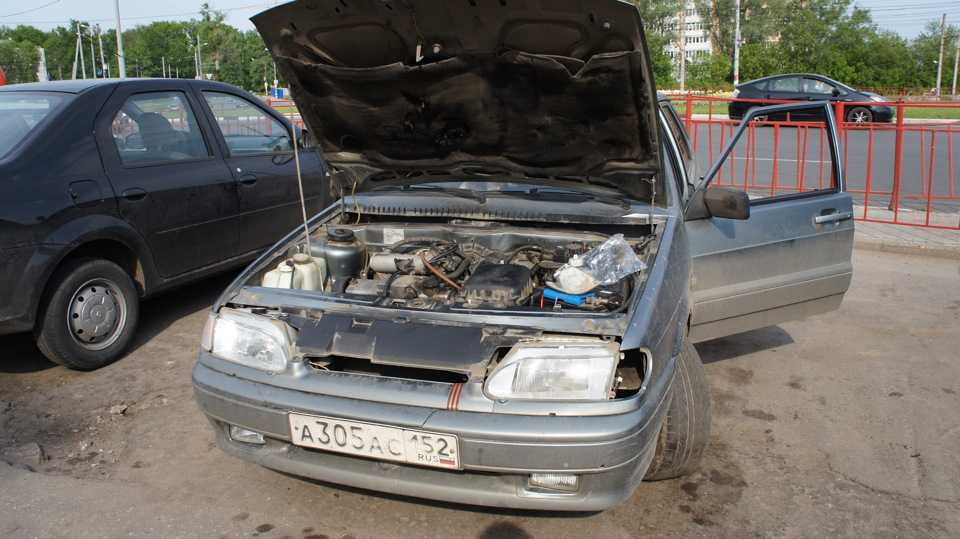

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Затем подключаем “-” в любом удобном месте.Ну вот вроде и всё.

Существует немало способов тюнинга, самый дешевый из которых — доработка фар.

Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114

Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий

Как Сделать Американки На Ваз 2114

Многие люди хотят улучшить переднюю оптику, потому что при хорошем освещении езда намного удобнее и безопаснее для вас, если только ваш свет не мешает встречным водителям. Есть так много способов сделать это. Но некоторые хотят уникальный и необычный вид благодаря настройке фар. Для этого, например, они устанавливают дополнительные габариты в поворотники или полностью переносят их туда, создавая так называемый американский стиль.

Американский стиль заключается в том, что размеры постоянно включены, их лампочки являются поворотниками, и чаще всего они оранжевого цвета.

Американцы на ВАЗ 2114 — очень распространенная практика, автомобиль действительно выглядит интереснее, и в темноте любой дополнительный свет не помешает. В условиях плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но следует понимать, что такое изменение может ввести в заблуждение других участников дорожного движения, а иногда это может привести к аварии.

Желтые размеры сливаются с поворотными столами, и некоторые участники дорожного движения могут неправильно оценить ситуацию. Поэтому лучше использовать белые размеры, тогда оранжевые поворотники будут четко выделяться.

Внимание дорожной полиции к автомобилю с этой доработкой возрастает, и вас могут чаще останавливать для проверки документов. Если у США ВАЗ 2114 сделано, все должно быть сделано в рамках закона, есть четкие ограничения на любые изменения передней оптики

Например, вы не сможете установить красные лампы, отражатели и любые другие устройства с неправильным цветом и режимом. За такие нарушения был наложен штраф в размере 2500 рублей

Если у США ВАЗ 2114 сделано, все должно быть сделано в рамках закона, есть четкие ограничения на любые изменения передней оптики. Например, вы не сможете установить красные лампы, отражатели и любые другие устройства с неправильным цветом и режимом. За такие нарушения был наложен штраф в размере 2500 рублей.

Как сделать американца на ВАЗ 2114

Существует очень много способов продать американца на ВАЗ 2114, каждый со своими плюсами и минусами. В зависимости от ваших навыков, желаний и способностей, вы можете выбрать любой из следующих вариантов или придумать свой.

Поворотная лампа с двумя нитями.

Лампа с двойной нитью накала является относительно хорошим способом. Он довольно прост в установке и использовании. Лампа имеет две нити: одна яркость на 5 Вт, другая ярче на 25 Вт. Нить с низкой яркостью используется в качестве маркера, а сильная — это сигналы поворота. В результате сигнал поворота довольно четко виден на фоне габаритных огней.

Для установки вам понадобится двухъярусный или паяный провод непосредственно к лампе, но вы должны быть осторожны, пока он не перегорел.

Принцип инверсии сигнала. В то же время, индикатор постоянно включается во время движения, и когда включается сигнал поворота, он начинает мигать. По яркости, как и в предыдущем случае, лампы не отличаются, но сигнал излучается, потому что лампа полностью гаснет во время работы.

Установка проста, вам нужно немного обрезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Этот метод на самом деле более правильный, чем предыдущий. К пятиконтактному реле добавлены диод IN5819 и 2500-вольтный конденсатор емкостью 4700 м. Принцип действия тот же, но есть гарантия, что ничто не будет закрыто нигде и прослужит долго без проблем.

Размеры до индикаторной лампы

Нет ничего проще, чем включить турникеты на ВАЗ 2114. Но этот метод в корне неверен и не настоятельно рекомендуется. Лампа налобного фонаря напрямую связана с габаритами, а сигнал поворота практически полностью отсутствует.

Дополнительный патрон для ламп

Наиболее правильным, по мнению большинства, но в то же время самым трудоемким способом является установка дополнительного патрона в фару. Патроны извлекаются из ненужных повторителей, отрезаются и припаиваются к фарам. При тщательном исполнении все выглядит незаметно, не все запомнят изменения.

Габариты в поворотниках и ПДД

Перенос габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа. Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол

Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен

Процесс установки

Прежде чем понять, как подключить поворотники к габаритам, учтите, что существует два главных цвета оптики габаритных огней:

желтый («американка») при таком же цвете поворотной оптики будет сливаться;
белый при желтом цвете поворота лучше выделиться на дороге.

Габаритные огни в поворотники на авто вставляются следующим образом:

в поворотной оптике на ВАЗ вырежьте отверстие, куда будет вставлен патрон. Допустимо использовать тип патрона w5w. Он будет вставлен в стандартную лампочку накаливания на 5 Вт или в светодиодную ленту;
патрон закрепите в оптике для поворота во избежание попадания влаги, грязи и для долговечного крепления;
для переноса освещения из фар в ВАЗ 2107 или 2109 переключите провода к только что вмонтированному патрону. При подсоединении дополнительных огней без переноса замкнуть контакт требуется в колодке, которая идет на блок-фару, параллельным образом.

Авто после такой доработки приобретает особый шарм

Также учтите, что при установке спереди машины приборов освещения, оснащенных красными огнями или отражателями, а также приспособлений с несоответствующим законодательству режимом работы и цветом вам грозит штраф в таких размерах:

2500 рублей, если вы гражданское лицо;
15000-20000 рублей — должностное;
40000-50000 рублей — юридическое.

В последнее время автомобилисты прибегают к возможности обустроить габаритное освещение в поворотах посредством лампочек с двумя контактами. Но эта мера также может и помешать другим участникам дорожного движения. Таким образом, манипуляции с фарами, какими они бы ни были для вас полезными, могут посягнуть вашу безопасность. Поэтому не удивляйтесь возрастанию внимания к вашему авто со стороны сотрудников ГИБДД.

Процесс изготовления:

Шаг первый. Схема устройства

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться.

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Особенности установки и настройки бегущих указателей поворота

Можно установить динамические поворотники вместо обычных светодиодов. Для этого извлекаются повторители из зеркал, демонтируется плата со светодиодами и токоограничительными резисторами. На повторителе нужно оторвать стекло от корпуса. Затем следует аккуратно вырезать отражатель и удалить его.

На место удаленного отражателя устанавливается плата SMD 5730, на которой расположены желтые светодиоды. Так как у повторителя изогнутая форма, то плату придется расслоить и немного изогнуть. У старой платы нужно отрезать часть с разъемом и припаять ее для подключения контроллера. Далее все компоненты возвращаются на место.

Для регулировки времени бегущих светодиодных огней к микроконтроллеру припаивается переключатель. Когда найдена подходящая скорость, вместо переключателя припаиваются перемычки. При соединении двух выводов с массой минимальное время между вспышками светодиодов составит 20 мс. При замыкании контактов это время составит 30 мс.

Светодиодный динамический поворот

Цена вопроса

Можно изготовить поворотник бегущий огонь из дневных ходовых огней. Их стоимость составляет 600 рублей. В качестве источников света в этом случае можно взять «пиксельные» RGB светодиоды в количестве 7 штук на каждый бегущий поворотник. Стоимость одного элемента составляет 19 рублей. Для управления светодиодами необходимо приобрести Arduino UNO стоимостью 250 рублей. Таким образом, общая стоимость составит 1060 рублей.

Как сделать габариты в поворотниках ваз 2114

Подойдет для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и на другие ВАЗы, думаю, тоже.

В общем давно хотел сделать, начитавшись д2 на эту тему, понял, что врезать патрон от повторителя точно не хочу, а вот через реле круто, но я не шарю в электирке, так что решил ставить двухконтактные патроны и лампочки.

Лампочки нашел во втором магазине, а вот патроны искал долго, магазинов 70 обзвонил, в итоге сначала купил от 2101, а потом эти случайно нашел.

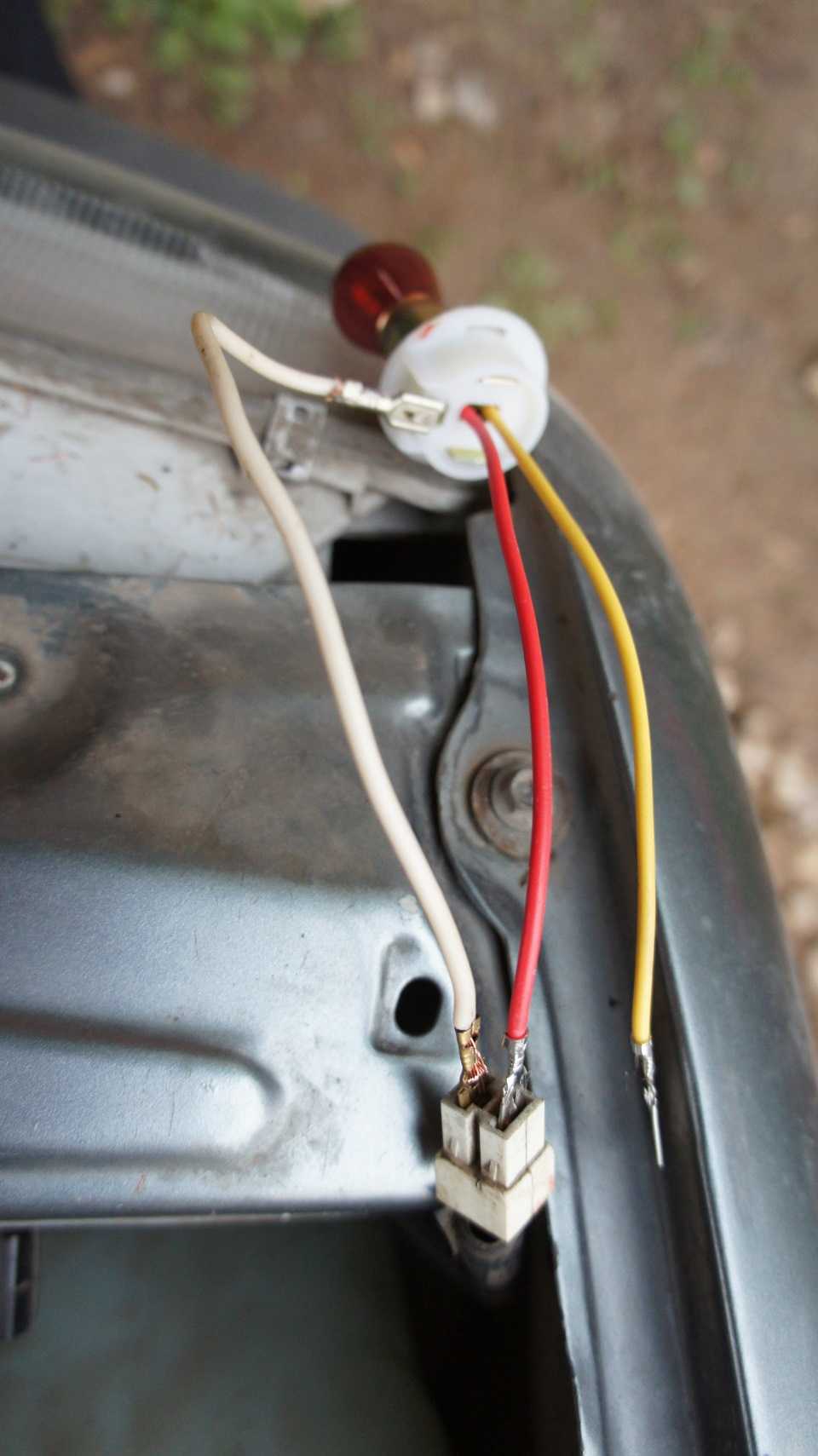

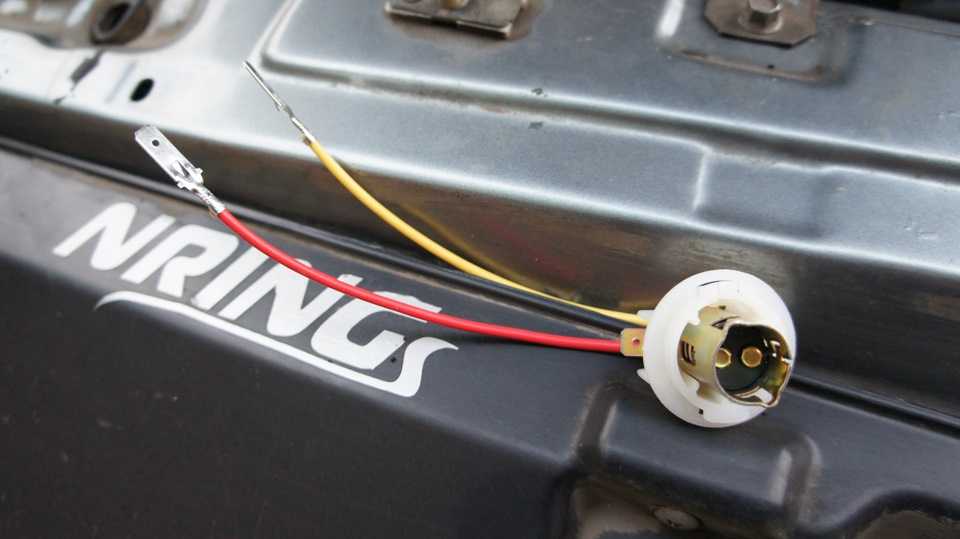

От патрона идет два плюса и один минус. Желтый(+) подключил на габарит и пропустил через дырки оставшиеся после ксенона, другие без проблем встают в фишку поворотника. И вытащил лампочку из стокового габарита.

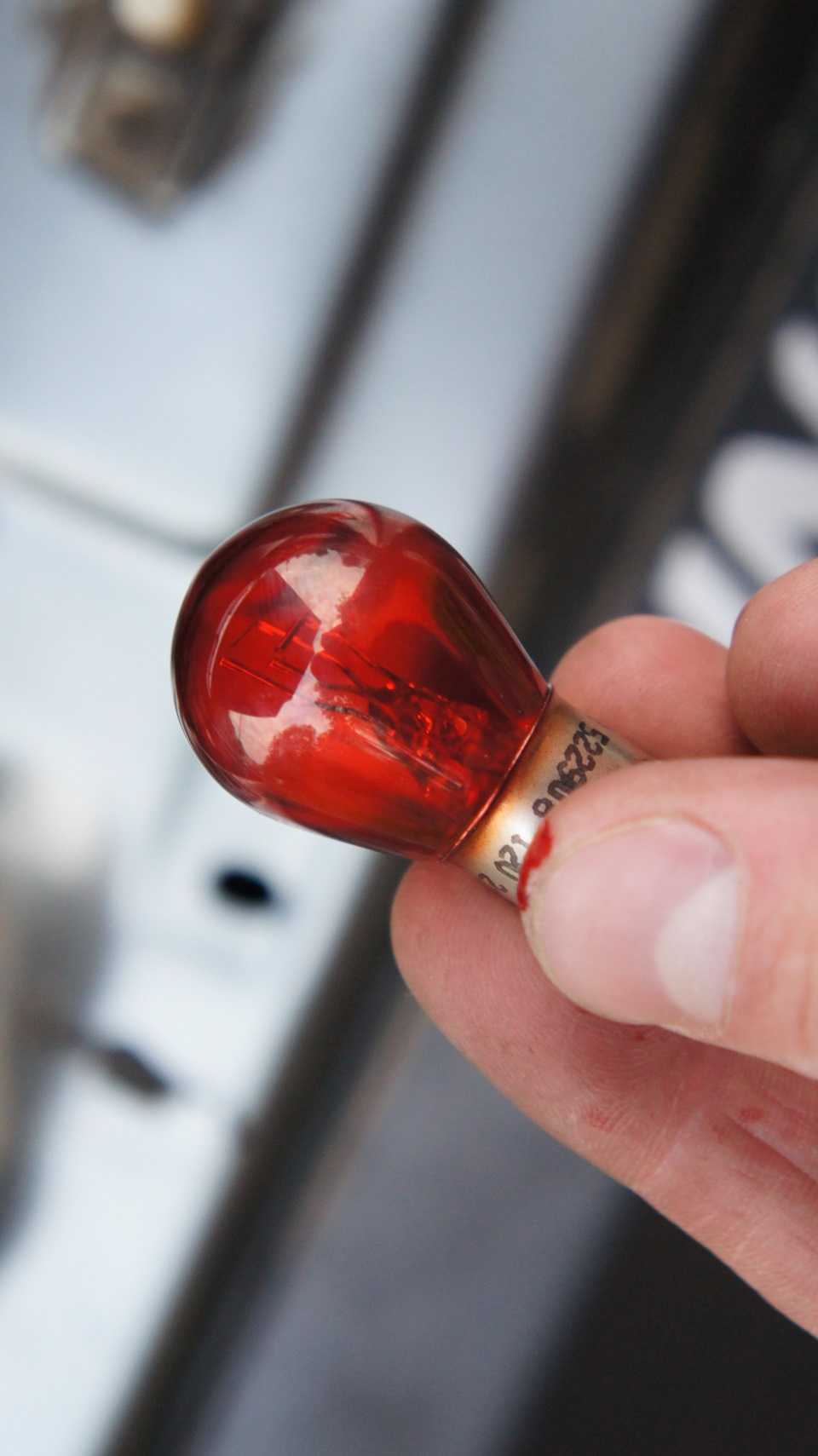

На габарит идет слабый свет (5W), на поворотник яркий (21W).

У кого-то не подходит патрон и нужно подспилить ушки, у меня все встало хорошо.

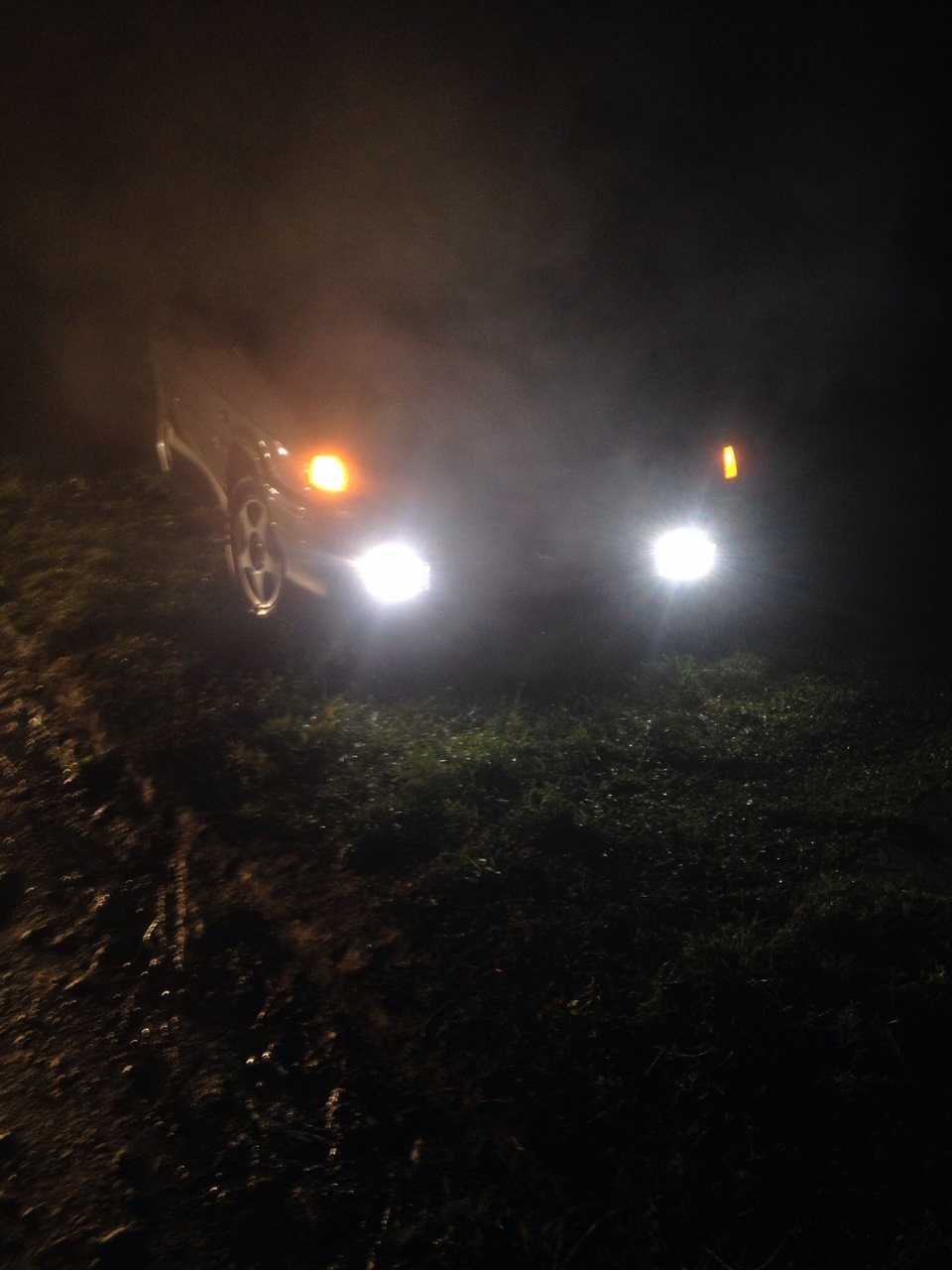

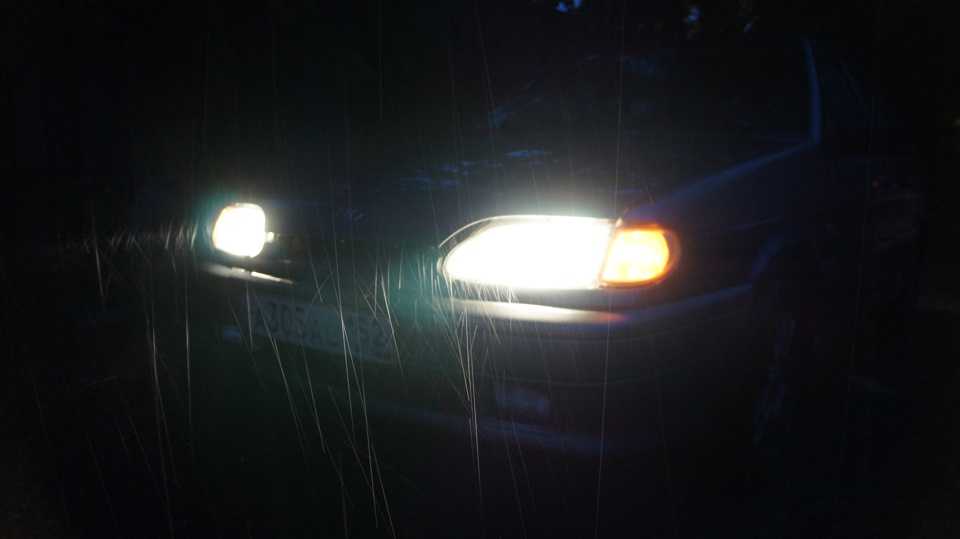

И как это выглядит:

Что потребовалось:Патроны двухконтактные — 200р.Лампы двухконтактные — 80р.Набор клем и проводов (необязательно) — 80р.

Некоторые текст и фото взяты отсюда отсюда.

Давно вынашивал идею сделать себе американки. Нравится как выглядит.Колхозить не хотел. Перечитал много информации и нашел оптимальный для себя вариант.Все что мне понадобилось:1) Лампа двухнитиевая (двухконтактная) с цоколем. 2 шт.

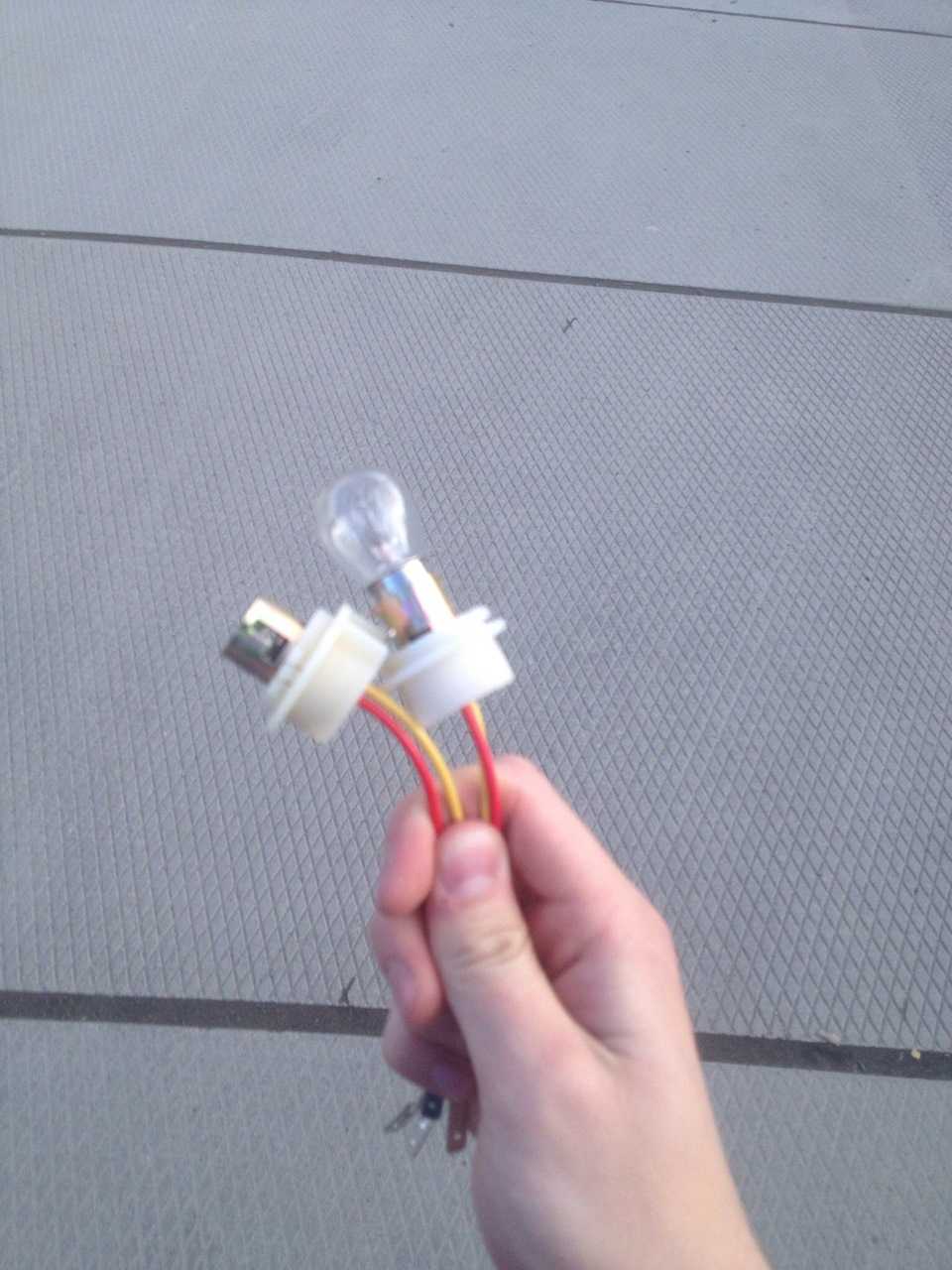

2) Патрон двухконтактный под цоколь. 2шт.

3) И обычный набор “авто электрика” : провода, клеммы, изолента

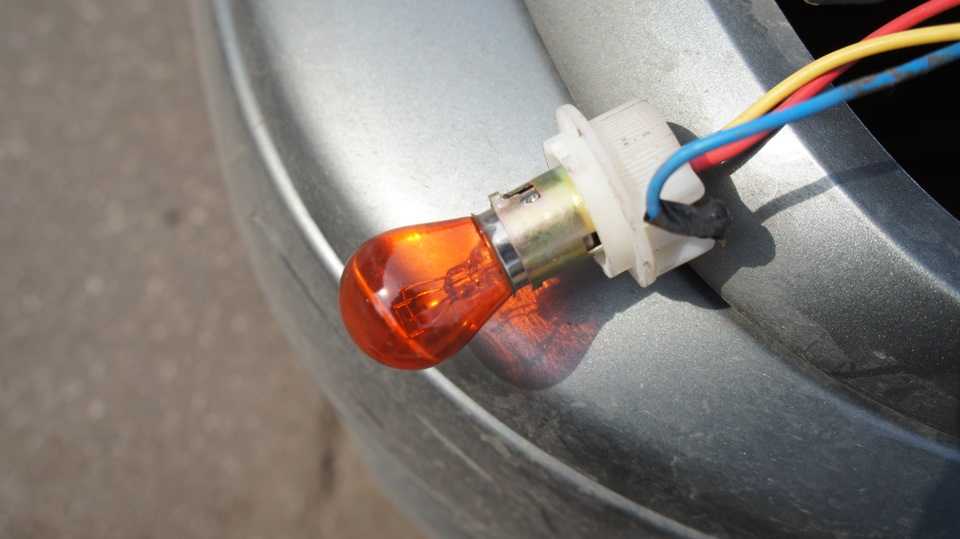

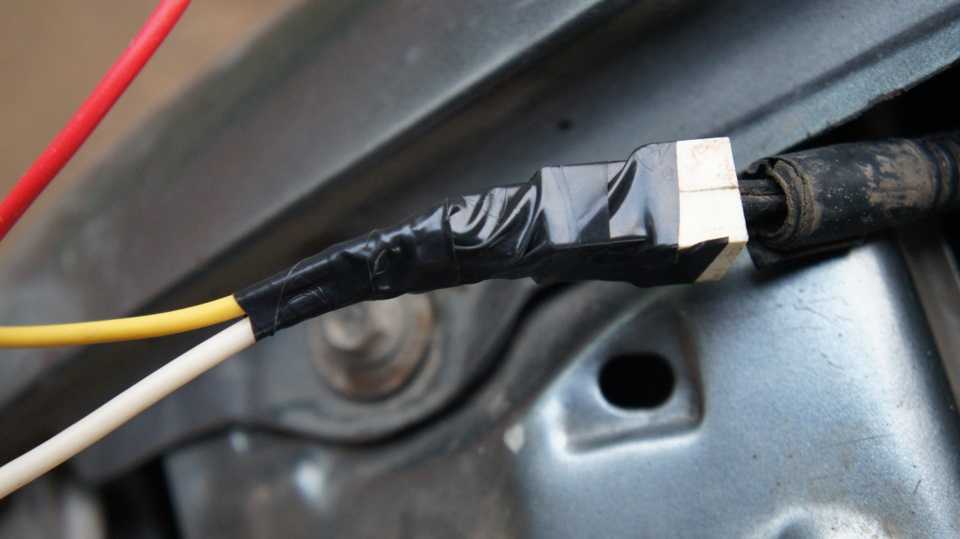

Далее все просто.От патрона идет два плюса и один минус. Плюсы (провода) подключаем один на габарит, другой на поворотник. На габарит идет слабый свет, на поворотник яркий. Минус кидаем на поворотник. Все изолируем. Включаем. Радуемся.

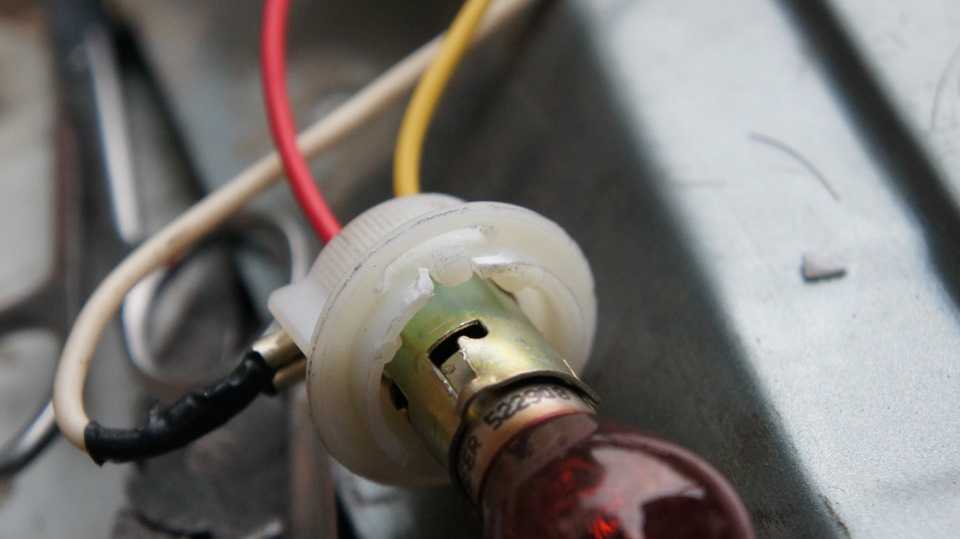

Теперь о возможных затруднениях.У меня новый цоколь не подходил к поворотнику. Пришлось обрезать немного пластика, чтобы цоколь встал плотно.

Следующей трудностью стал поиск компонентов. Я потратил неделю ежедневных поездок по всему городу сначала чтобы просто найти лампочки, а затем еще несколько дней, чтобы найти патроны. Лампы в итоге я сначала купил красные. Но когда подключил, понял, что лоханулся. На следующий день чудом нашел магазин с последними оранжевыми лампами.

Вот вроде и все, что можно рассказать. Если есть вопросы — задавайте. Постараюсь ответить)

Габариты в поворотниках и ПДД

Лада 2114 J4F › Бортжурнал › Габариты в поворотники v2.0 (видео)

В общем американки мне нравятся, особенно рыжие, нравится как выглядит вечером. Не нравилось только то, как они работали с помощью двухконтактных патронов, хоть и днем было хорошо видно, что поворот моргает ярче, чем светит габарит.

Но короче мне это не нравилось. Хотел сделать через реле еще тогда, когда делал через двухконтактные патроны.

Но тогда то я владел тазом всего 3 месяца и не особо шарил че да как в этой штуке сделано и можно ли вообще самому че-то чинить? Но вот прошло

1.5 года и теперь я понимаю, что это тот же самый конструктор лего из детства. Только побольше и подороже.

Вообще недавно в голову пришла такая мысль, что в тазах специально делались какие-то вещи через попу (это я о фонарях, след. запись будет про них), чтобы у суровых русских мужиков в те времена было меньше времени на побухать и больше на “- опять эта херня сломалась, опять чинить”.

Но тут все-таки решил переделать их на правильные американки и максимально не колхозно.

Что мне понадобилось:1. Реле 5-ти контактных 75.3777, 2 шт. — 200р.2. Диод 1N5819 (я хз почему многие пишут IN), 2 шт. — 6р.3. Конденсатор 25V 4700uF, 2 шт. — 52р.4. Разъем для реле с проводами (пригодился только один), 2 шт. — 100р.5. Мама для поворотников с проводами, 2 шт. — 40р.6. Папа для поворотников с проводами, 2 шт. — 40р.7. Клеммы мама, 8 шт. — 16р.8. Паяльник — был, припой — 80р.

Поскольку я в электрике знаю, только то, что есть + и -, то вот в эту схему я просто втыкал ну ооочень долго:

Потом стал руками прикладывать к колодке реле куда и что должно идти, вроде понял как надо и начал паять. Главное начать, реально.

На саму лампочку (к патрону в фаре) пойдут: — от 85 и + от 30Приходящие на колодку:От поворотника: — к 85, + к 87От габарита: — (не обязательно делать два минуса, можно либо с поворотника, либо с габарита взять, но если что его тоже к 85), + к 88Конденсатор: — к 85 (серой полоской), + к 86Диод: — к 86 (серой полоской), + к 87.

Когда всё это делаешь, лучше вставить само реле в колодку и проверять номера контактов, можно запутаться и зазеркалить.

Если в клемме было больше одного провода, то сначала спаивал их друг с другом, после обжимал их в клемме толстыми плоскогубцами (честно говоря это нихрена не удобно) и снова пропаивал все это вместе, чтоб точно не лезть туда еще раз.Получилась вот такая штука:

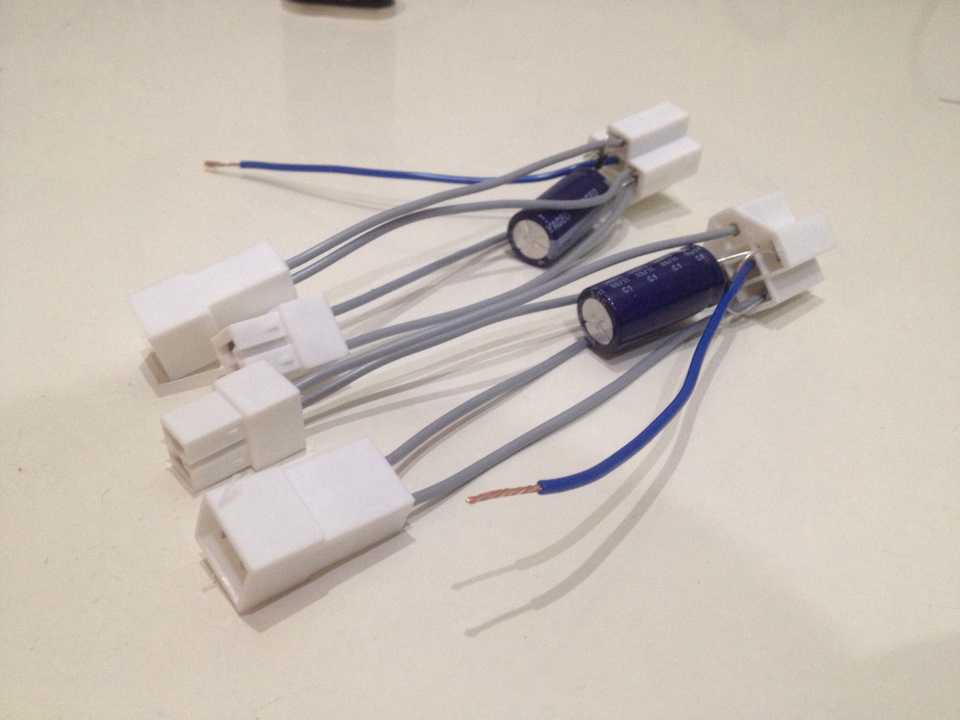

Весь этот конструктор в сборе:

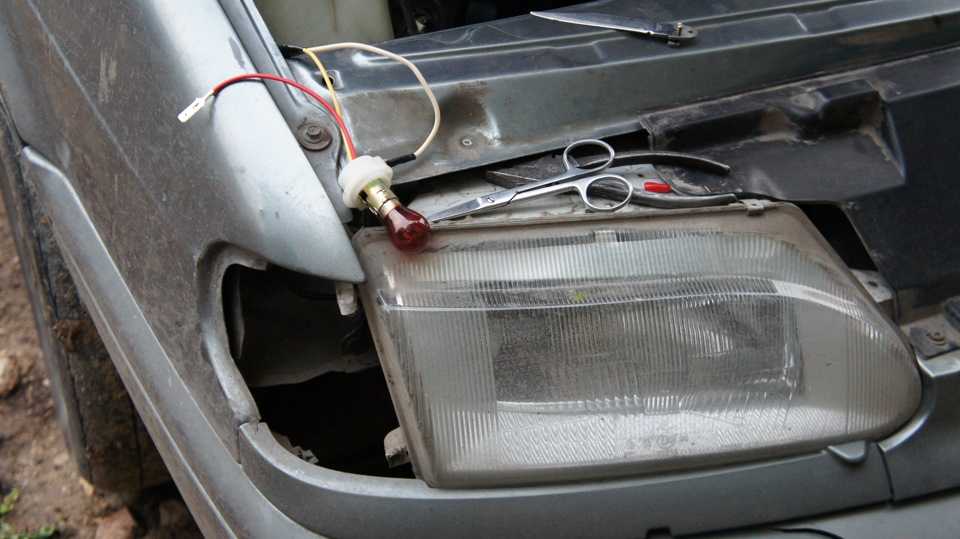

Дальше просто вставляем одну колодку в патрон поворотника, вторую в его ответку и соединяем отдельный + габарита и все готово!

Вот только перед этим я столкнулся с двумя проблемами:1. Перепутал в колодке на реле 85 и 86 местами.2. Перепутал + и — приходящий от поворотника (когда включал поворотник — мигал поворотникгабариты хотя габариты были выключены, так же при выключенных габаритах поворотник еле моргал).

это на случай, если у кого-то возникнут подобные проблемы)

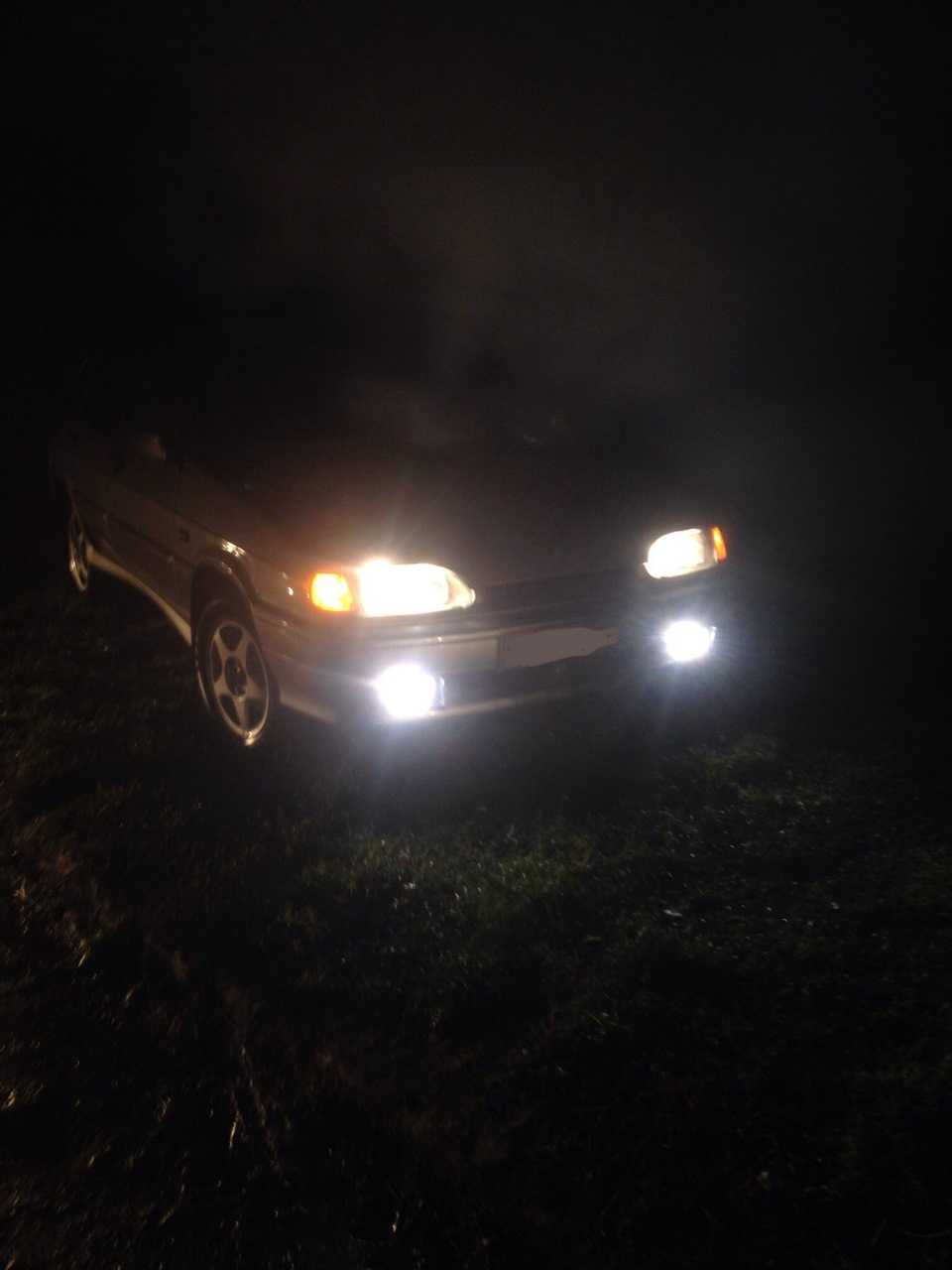

И вот наконец фото того, что получилось:

Так же не забываем вступать в группу #ToygerParts, в которой можно купить колпачки ВСМПО, SLIK, СМК, центровочные кольца, проставки, болты, гайки, секретки и т.д. и т.п.

Способы установки американок

Желание вписать американки в светотехнику ВАЗ осуществляется несколькими способами, не отличающимися особой сложностью.

Как правило, все материалы и устройства для переделки стоят не более 300-350 руб.

Использование реле

Для модернизации путем подключения дополнительных габаритных огней потребуется пара колодок с клеммами, столько же диодных лампочек с конденсаторами, 2 реле, провода и термоусадочная трубка.

После подключения американок через реле поворотные указатели станут работать в режиме габаритов. Но они не перестанут сигнализировать о намерении водителя совершить поворот. Такая переделка не вызовет затруднений даже у новичка в деле ремонта и совершенствования автомобильной электрики.

Чтобы электрическая цепь разрывалась во время активизации поворотных фар, лучше взять 5 контактное коммутирующее устройство. Тогда один из контактов можно будет разрывать, оставляя 2 из них в постоянно замкнутом, а другие 2 в разомкнутом состоянии.

Вся электрика сможет функционировать в штатном режиме, разрыв одной из линий на нее не сможет влиять.

Минус схемы подключения с обычным 4контактным реле заключается в том, что при отключении американок поворотные указатели тоже погаснут. Чтобы прекращать подачу питания только на габариты, народные умельцы добавляют в систему еще реле. Так подача электропитания с отключенных поворотников будет переключаться на поставку энергии остальным электроприборам.

Еще одним весомым недостатком считают то, что из-за увеличения численности контактных групп светотехника авто иногда работает с перебоями. Чтобы их не было из-за установки американок с подключением через коммутирующее реле, поворотные фары подсоединяют по полупроводниковым схемам.

Тем, кому этот вариант кажется неимоверно сложным для воплощения своими руками, лучше обратиться в специализированную мастерскую.

Активизация нитей накаливания

Эту методику все признают самой простой и нетрудоемкой. Для реализации схемы понадобятся лампочки с двумя нитями накаливания: на 5 и на 25 Вт. Нить послабее будет обслуживать габариты, более мощная – поворотные световые указатели.

Первым делом прокладываются проводка от светотехнических устройств к цоколю и вместо штатных лампочек устанавливаются диоды с двумя нитями. На обе американки идет общий минус, второй провод пойдет на плюс, третий – на поворотники. Соединения в существующей и дополнительной электрической цепи надо сделать безупречно.

Использованные в подключении провода желательно поместить в гофрированную или термоусадочную трубку, чтобы они не мешались, допустимо обмотать изолентой.

Если подключение произведено правильно, поворотные огни будут мигать перед совершением маневра.

Патрон в фаре

Дополнительный патрон, подключенный к блоку светотехники, наиболее верный метод установки американок. Он реализуется посредством подсоединения дополнительного гнезда на 2 контакта к общей проводке. Диоды нужны с двумя нитями накаливания.

Чаще всего цоколь просто не помещается в свободном пространстве, его обрезают, без знания нюансов можно вообще испортить изделие и повредить проводку. Бывает сложно найти подходящую по размерам лампочку.

Покупать лучше двухцветные светодиодные лампочки, которые можно переключать с белого освещения в 6000 К на желтое в 3000 К. В дневные часы мощный свет не очень нужен, чтобы на зеркалах едущих впереди авто не отображались излишне яркие огни и не слепили водителей встречного транспорта.

Габариты в поворотники при помощи реле

Можно заставать лампы передних поворотов работать в режиме габаритов, не утрачивая свою функцию. Для этого следует установить пару реле, которые будут разрывать цепь питания ламп при включении указателя поворота. Таким образом при включении габаритов лампы поворотов будут просто гореть, а если включить указатель поворота — мигать в противофазе с задними поворотами (при подаче напряжения задние лампы загораются, а передние гаснут из-за размыкания контактов реле). У такого решения есть одна проблема — лампы поворотов не будут светиться, если выключены габаритные огни. Чтобы решить проблему, необходимо добавить еще пару реле, которые будут переключать питание ламп поворотов на штатную схему, когда габаритные огни выключаются.

Недостаток этого метода в снижении надежности работы световых сигналов из-за увеличения количества контактных групп в цепи питания. Чтобы увеличить надежность и уменьшить количество проводов и контактов, можно использовать полупроводниковые схемы включения ламп поворотов. Самостоятельно собрать такую схему, не имея специальных знаний и опыта, весьма сложно. Поэтому лучше приобрести новую или попоросить помощи у специалиста. Теперь вы знаете как сделать габариты в поворотниках ВАЗ 2114. Реализовать ли эти познания на практике и испытывать ли трудности при прохождение техосмотра или при встрече с дорожной полицией — решать вам.

Инструкция по сборке

Светодиодные лампы – это полупроводниковые элементы, светящиеся под воздействием электрического тока. Основной элемент в них – кремний. В зависимости от того, какие примеси используются, меняется цвет лампочек.

Инструменты и материалы

Чтобы изготовить бегущий поворотник своими руками, понадобятся следующие инструменты:

паяльник;
бокорезы или плоскозубцы;
паяльник и материал для пайки;
тестер.

Из расходных материалов нужно приготовить стеклотекстолит. Он нужен для изготовления печатной платы, на которой будет размещаться полупроводниковый элемент. Выбираются необходимые светодиоды. В зависимости от характеристик светодиоды и значений тока и напряжения бортовой сети, рассчитываются характеристики защитных резисторов. Используя расчеты, подбираются остальные компоненты сети (автор видео — Евгений Задворнов).

Последовательность выполнения работы

Перед тем, как сделать поворотники, нужно выбрать подходящую схему.

Схема изготовления бегущих поворотников

Затем на основании схемы изготовить печатную плату и нанести на нее разметку для размещения будущих элементов.

Сборка состоит из последовательности действий:

Сначала следует обесточить авто, отключив отрицательную клемму от АКБ.
Далее необходимо снять старые указатели поворотов и аккуратно их разобрать.
Старые лампочки следует выкрутить.
Места стыков следует очистить от клея, обезжирить, вымыть и дать просохнуть.
На место каждого старого элемента устанавливается новый поворотник бегущий огонь.
Далее сборка и установка фонарей производится в обратном порядке.
После установки подключаются провода.

На следующем этапе в сеть включается дополнительный стабилизированный источник питания. На его вход поступает питание с промежуточного реле, а выход соединяется с диодом. Разместить его лучше в панели приборов.

Гибкие светодиодные ленты ДХО

Суть модернизации

Тюнинг отечественных машин светотехническими устройствами в американском стиле стал популярен после принятия закона о езде с ближним светом в дневные часы. Если упростить, американки являются дополнительными источниками света, подключенными к переднему поворотнику.

Яркие диоды заодно выполняют функцию габаритов, такой стандарт принят только в США.

Настоящие оранжевые американки – фары, работающие непрерывно. На время поворота одна из постоянно горящих лампочек начинает мигать, подсказывая водителям встречного транспорта, в какую сторону намеревается повернуть собственник авто. Оснащенная ими машина ночью лучше заметна, днем выглядит стильно.

Сделать автомобиль заметным с помощью американских габаритов чаще всего стремятся владельцы ВАЗ 2114, 2110, 2109 и 2107. Среди собственников машин LADA с номенклатурными номерами 2105 и 2106 желающих минимум.

Светотехнику автомобиля LADA Samara класса седан 2115 чаще всего модернизируют установкой габаритов американского типа на противотуманные фары, чтобы можно было управлять ими, нажав на кнопку туманок.

Если поставить американки на ВАЗ 2107 с учетом их технической специфики, они и поворотные указатели смогут действовать раздельно.

Завершив маневр, автомобилист снова запустит диодные габариты, для чего ему потребуется дополнительная кнопка на их активизацию.

Изобретательными автовладельцами разработаны и другие методы включения американок в систему освещения ВАЗ. Способы отличаются по подбору необходимых материалов, схемам и сложности реализации. Однако правильными вариантами считаются только те, которые отключают габариты на период работы поворотного указателя.
