Введение

Я полез в интернет за поиском информации, как люди подключают данные китайские блоки к ВАЗ и пришёл к выводу, что все устанавливают такие блоки ужасно кустарно, убирая половину проводки, добавляя какую-то свою и в итоге — всё это “успешно” не работает. Среди кустарных инструкций подключений, я наткнулся на единственную нормальную статью Soliderus, который устанавливал схожий БУ на свой Chrysler, его статья очень помогла мне. Но так как у нас суровый отечественный автопром, пришлось изобретать свою схему подключения, но обо всём по порядку.

Пожалуйста, прочитайте сначала эту статью целиком, прежде чем разбирать машину, возможно у вас не будет каких-либо комплектующих под рукой или у вас будет отсутствовать какая-либо штатная проводка.

Точки подключения сигнализации на ВАЗ 2114

Установка сигнализации на ВАЗ 2114.

Точки подключения сигнализации на ВАЗ 2114.

Цепь	Цвет провода	Полярность	Расположение
Масса	—
Питание +12	Розовый	+	Замок зажигания
Зажигание	Синий/чёрный	+
Стартер	Красный	+
Повороты	Синий	+	Кнопка аварийка, либо панель приборов
Повороты	Сине черный	+	Кнопка аварийка, либо панель приборов
Концевик водительской двери	Сине белый	—	Блок индикации
Концевики остальных дверей	Серо черный	—
Концевик багажника	Ставим свой
Ц.З. (открыть)	Голубой	—	Блок ЦЗ (сверху слева на педалью сцепления)
Ц.З. (закрыть)	Коричневый	—
Ц.З. (открыть) — вариант в двери	Красный	Водительская дверь.
Ц.З. (закрыть) — вариант в двери	Желтый
Ручной тормоз	Коричнево синий	—	Шлейф под ковром в районе педали сцепления.
Генератор	Коричнево белый	+	Панель приборов

Скорее всего, нужно будет установить 5-ти проводной активатор в водительскую дверь. Провода в двери уже есть с завода. Активатор подключить к красному и желтому проводу в двери. Если проводов в двери нет, придется тянуть в салон к блоку ЦЗ на желтый и красный провода. Блок Расположен слева над педалью сцепления.Концевик активатор, подключить в место концевка штатного замка двери. Чёрный — масса, голубой/коричневый — открыть/закрыть.

Подключение к проводам

Подключение к проводам «четырки» должно осуществляться в указанном выше порядке. При этом следует соблюдать указания в инструкции к сигнализации. Но предварительно необходимо разместить в автомобиле все элементы сигнализации.

Перед началом работ следует отключить питание АКБ. Блок управления устройством ставят под торпедо. Сирену нужно расположить в подкапотном пространстве. Там же установить и аварийную сирену. В багажнике, под капотом, а также в моторном отсеке нужно поставить концевики на открытие. Кнопку Valet разместить в скрытом от посторонних глаз месте. Антенну охранного устройства закрепить на лобовое стекло в правом или левом верхнем углу. Датчик удара разместить на металлической поверхности. Далее осуществляется подключение автосигнализации, согласно схеме. Чтобы подсоединить её к центральному замку нужно приобрести следующие элементы:

• 2-3 штуки диодов 1N4001 для силы тока не более одного Ампера;
• Один диод 1N5401 на 3 Ампера;
• Также для некоторых охранных комплексов может потребоваться два силовых диода на 4-5 Ампер.

Для подключения устройства к ЦЗ нужно найти на полу рядом с водительской дверью два жгута из проводов. Чтобы их достать, следует снять накладку на пороги и щиток боковины. В первом жгуте есть кабель концевиков дверей. В его разрыв необходимо установить диод  1N5401.
Во втором  жгуте нужно найти провод, идущий к ручнику, в который следует вставить второй диод 1N4001.

Синие шнуры обоих жгутов нужно подключить к автосигнализации.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

1. Два – три диода марки 1N4001 на один Ампер
2. Один диод 1N5401 на 3 Ампера
3. Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Устройство и неисправности центрального замка ВАЗ 2114

Полезным дополнением в конструкции любого транспортного средства является центральный замок, который одновременно с открытием водительской двери позволяет управлять всеми дверями автомобиля. К сожалению, центральный замок ВАЗ-2114 иногда начинает функционировать некорректно, это проявляется в отсутствии реакции во время поворота ключа в замке либо при нажатии управляющей клавиши на пульте. Рассмотрим основные причины, вызывающие неисправность этого узла.

Как функционирует, и где находится центральный замок ВАЗ-2114?

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля

Схема установки автосигнализации Starlina A91 на ВАЗ 2115, 21093i, 21083i, 21099i, 2114i, 2113i

Данное пособие вызовет улыбку у профессиональных установщиков, но даст возможность для самостоятельной установки начинающим и просто владельцам данных авто.

Ставил на машину без ЦЗ (приводы дверей устанавливал на каждую дверь, подключал по схеме «Для двух проводных приводов системы запирания»). При установке на машины с ЦЗ подключаем согласно схемы (управление по «-» на блоке ЦЗ, коричневый и белый провода на блоке или жгуте проводов из водительской двери ).

1. Снимаем накладку рулевой колонки для доступа к разъему замка зажигания (три винта и три самореза снизу), накладку водительского порога и накладку боковины водительского порога (по 3 самореза на каждую) отгибаем утеплитель и шумоизоляцию.

Подключаем 6-контактный разъем к замку зажигания:

— Розовый провод замка зажигания к красному сигнализации; — Красный к черно-желтому (толстый) сигнализации; — Голубой с черной полосой к желтому сигнализации.

Тонкий черно-желтый, синий и зеленый провода от сигнализации не используем.

2. Подключаем положительные выходы поворотников (зелено-желтый и зелено-черный провода сигнализации) и контроль стояночного тормоза:

Провод ручника (коричневый/синий) разрезаем и ставим в разрыв диод, катодом в сторону ручника, с точки катода берем сигнал для сигнализации (оранжево-фиолетовый провод сигнализации №16 с 18-ти контактного разъема).

3. Подключаем провод контроля концевиков дверей (жгут чуть выше указанного при подключении поворотников и стояночного тормоза, уходит под панель):

Развязка диодами необходима для исключения потенциала с плафона освещения при «вежливой подсветке». Провод «К сигнализации» подключаем на сине-черный провод 18-ти контактного разъема сигналки.

Контроль работы двигателя берём с провода форсунки (под капотом в гофре на форсунки — синий провод через разделительный конденсатор 1мкФ на 160В на серо-черный провод сигнализации).

Датчик температуры двигателя крепим на патрубок (патрубок к радиатору, пластиковыми стяжками).

Сирену и концевик капота подключаем в удобном месте под капотом (фото не делал).

Программируем по таблице 2 (инструкция по установке) прокрутку стартера – 3,6 сек (функция 9, №4), контроль по тахометру (функция 11, №4).

Возможные неисправности системы блокировки

Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что .

Все причины неисправности ЦЗ можно разделить на два вида:

• технические;
• связанные с климатическими явлениями.

В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.

Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

ЦЗ может не работать из-за некорректно установленной или . В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.

Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации. Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.

Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

Точки подключения автосигнализации на Lada Vesta

Замок зажигания:+12в – красный толстыйIgn1 – розовый/черныйACC – красный/белый тонкийстартер – желтый/синий

В водительском пороге или под блоком предохранителей:поворотники – синий/белый и зелёный/белыйтормоз – зеленый толстый

На щитке приборов:ручник – синий (крайний)

На блоке BCM за бардачком, серый разъем:багажник – розовый/белый (39 пин)задние концевики – зелёный/белый (40 пин)отпирание багажника – желтый (31 пин)

На блоке BCM за бардачком, черный разъем:водительский концевик – оранжевый (32 пин)передний правый – оранжевый/белый (30 пин)капот – оранжевый (33 пин)

Центральный замок: впаивался в блоке BCM

Импульсы – под капотом верхний разъём ЭБУ, белый/черный провод средней толщины

Масса под блоком предохранителей

Пластик очень хрупкий и царапины очень видны – осторожнее.

Цвета проводов могут отличаться. На разъемах с одной стороны одного цвета с другой уже другого. Проверяйте!

Схема центрального замка ВАЗ и принципы работы

Система центрального замка автомобиля работает по простому принципу: существующий передатчик рядом с зажиганием излучает кодированный сигнал на приемник, расположенный на приборной панели. После сравнения полученного кода с существующим, действующим, система электромагнитной блокировки открывает двери. Схему центрального замка ВАЗ Вы можете видеть на картинке.

Схема центрального замка ВАЗ

В старых пультах центральных замков использовалось инфракрасное излучение, но в последние годы вырос спрос на те, которые используют радиоволны. Они могут быть с фиксированным кодом; уникальным или модифицированным код (перемычка, поворот) после каждого закрытия-открытия, изменения операций; тысячами резервных кодов, которые будут использоваться последовательно.

Сигнал со стабильным кодом может быть легко обнаружен ворами, которые специализируется на краже машин. Так же находясь вблизи автомобиля, оборудованного центральным замком с постоянным единым кодом, профессионалы могут без труда зарегистрировать его, а затем использовать для вскрытия авто в подходящий момент.

Несмотря на высокую надежность, центральные замки чувствительны к некоторым внешним воздействиям, которые могут вызвать сбои в работе

Многие из этих рисков можно свести к нулю, если вы принимаете некоторые меры предосторожности:. -Не рекомендуется парковать свой автомобиль в местах, где присутствуют электромагнитные помехи (около линий электропередач, реле, радио- и телевизионных станций, неоновых вывесок и т.д.)

-Не рекомендуется парковать свой автомобиль в местах, где присутствуют электромагнитные помехи (около линий электропередач, реле, радио- и телевизионных станций, неоновых вывесок и т.д.).

— Возьмите с собой пульт дистанционного управления, когда вы выходите из машины. Сохраняйте его в местах, непригодных для чувствительных электронных схем. Влажность и прямые солнечные лучи, также негативно сказываются на работе данного механизма.

— Не уроните ключ на тротуар. Его хрупкая внутренняя схема может быть повреждена без каких-либо внешних дефектов.

— Обращайтесь с пультом дистанционного управления осторожно. В повседневной жизни были случаи, когда невнимательные владельцы авто, случайно активировали копку связи в кармане или портфеле, при этом уходя

— Не используйте пульт дистанционного управления на больших расстояниях / за пределами рабочего диапазона (максимальное — оптимальное расстояние радиосигнала примерно в 4 метра), так как это может вызвать задержку синхронизации между передатчиком и приемником.

— Меняйте батарейки в пульте дистанционного управления регулярно, по крайней мере, раз в два года или по мере бытовой необходимости (если происходит синхронизация лишь слишком близко от машины, ясное дело, что батареи разряжены).

Где находится центральный замок ваз 2114

ЦЗ расположен в водительской двери, так же как и электропривод. Если говорить о системе целиком, то она распределена по 4 дверям (в некоторых случаях распространяется и на багажник), и центральной панели (блок управления).

Проверка и диагностика

Если ваш автомобиль снабжен одной из систем сигнализации, то диагностические мероприятия лучше начинать с нее.
Следует проверить работу центрального замка при использовании брелока, так и при открывании, запирании с помощью ключа. Если при ручной проверке ЦЗ работает корректно, то причина заключается в сигнализации.
Дополнительно, не лишним будет проверить уровень заряда АКБ, так как при его недостаточности случаются перебои в работе многих электропотребителей.
Вообще, проверку лучше всего производить, как говорится по пути наименьшего сопротивления. То есть диагностируйте, то, что не требует использования значительных усилий. И если неисправность выявить не удается, прибегайте к разборке водительской двери и исследованию механизмов вместе с электроникой.

Выводы

В этой статье мы затронули лишь некоторые, самые распространенные проблемы, связанные с работой, ремонтом и обслуживанием централизованного замка. Несмотря на то, что проблем у узла предостаточно, восстановление работоспособности не является сложной и тем более невыполнимой задачей. Обычно для достижения бесперебойной, четкой работы системы, не хватает только практических навыков. После получения, которых вам станет по силам ремонт любой сложности!Если Вы желаете собственноручно установить центральный замок на Ваз 2114,то вот видео-инструкция:

Вот уже сколько лет, автомобилисты всего мира жалуются на неисправность центрального замка и зачастую, задаются вопросом: «Почему это происходит, и какие тому причины»? Ответ на данный вопрос, может быть получен в детальном рассмотрении самого принципа работы центрального замка и его возможностей.

Известно, что практически все современные машины имеют специальную автоматизированную систему, которая позволяет открыть дверь автомобиля и закрыть ее, всего лишь нажатием кнопки. Это и есть центральный замок, и как выясняется, из-за его автономности могут возникнуть некоторые проблемы. Данная дилемма не обошла стороной и отечественный ВАЗ 2114, который для многих, давно стал незаменимым.

Устанавливаем центральный замок на ВАЗ 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В монтажном наборе есть все, что необходимо для успешной установки ЦЗ в любой автомобиль

В универсальный набор центрального замка входят:

1. блок управления;
2. четыре электромотора с червячными редукторами;
3. металлические тяги;
4. проводка;
5. предохранитель;
6. вспомогательные монтажные пластины из металла;
7. саморезы.

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

1 — штатный разъём на ВАЗ 2109, 2 — предохранитель на 10 А, 3 — блок управления ЦЗ, 4, 5, 6 — электроприводы пассажирских дверей, 7 — электропривод водительской двери

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

1. установочный комплект;
2. изоляционная лента;
3. s-образные гофры для проводки;
4. кусачки;
5. шуруповёрт или дрель;
6. отвёртка;
7. пластмассовые хомуты.

Некоторые важные моменты

1. Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
2. Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
3. В водительской двери устанавливают электропривод с четырьмя выводами.
4. Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

• Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
• Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

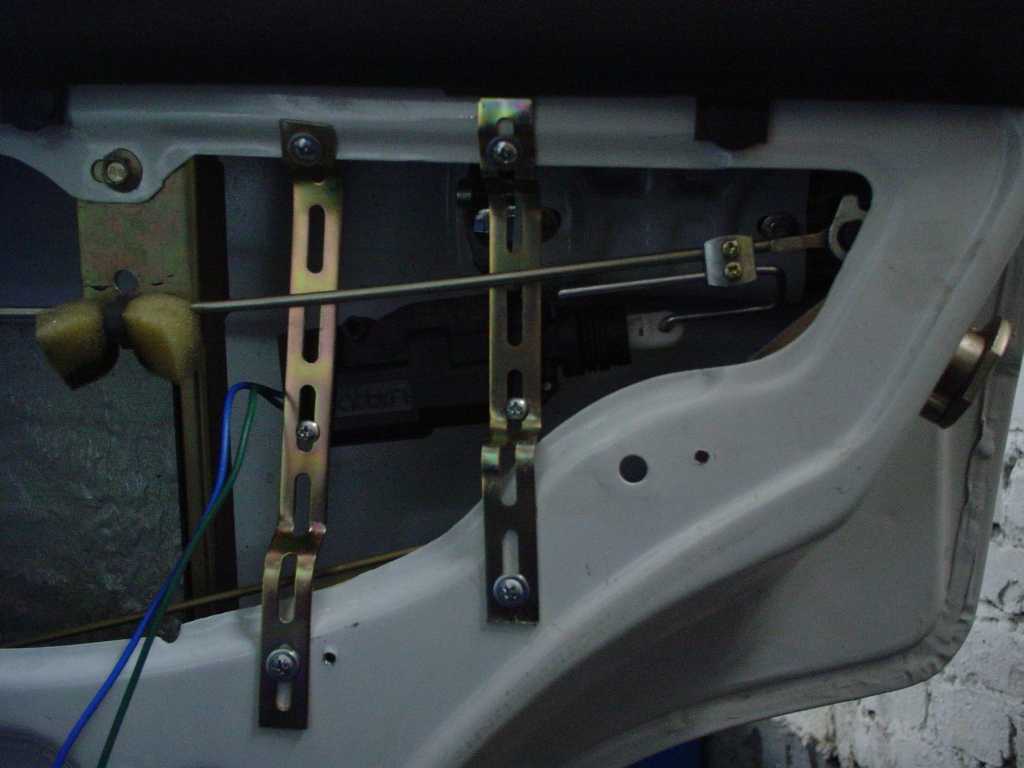

Для крепления электропривода используют монтажные полосы и саморезы

• Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
• Разместить блок управления под приборной панелью.

Электронный блок устанавливают под приборной панелью

• Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
• Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
• Для каждой двери повторить пункты 2-6.
• Подключить питание на блок управления центральным замком через предохранитель.
• Закрепить проводку и блок хомутами.
• Установить обшивку на двери и детали интерьера на место.

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.

Подключение автозапуска

Если сигнализация имеет функцию автозапуска, её возможно реализовать на «четырнадцатой». Замок зажигания этого автомобиля оснащён тремя клеммами:

• 15 – голубой провод;
• 30 – сиреневый кабель;
• 50 – провод красного цвета.

Для подключения сигнализации потребуется 30 разъём. К 15 контакту следует присоединить кабель, выходящий из клеммы Х1. Серо-чёрный провод из разъёма Х3 нужно подсоединить к тахометру.  Таким образом сигналка сможет считывать обороты. Чёрный кабель клеммы Х1 подключается на массу. Красный провод от замка зажигания нужно разорвать. Также следует разрезать петлю, отвечающую за выбор трансмиссии, так как авто оснащено МКПП.
После проделанной работы следует выполнить настройку автозапуска, согласно инструкции к автосигнализации.

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма 30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.
