Как проверить датчик детонации

Производить замену нужно только проверенного и неработающего датчика детонации. Поэтому перед заменой необходимо произвести проверку. Для этого не нужно особых знаний, главное запастись мультиметром. Подключаем мультиметр и производим замыкание контактов. В случае исправности, на мультиметре будет отображаться бесконечные цифры. Если же датчик не исправен, то значения могут не отображаться, либо быть в 10 степени.

Прежде чем производить проверку ДД, необходимо понять какой он — одноконтактный или двухконтактный.

Проверка производится при выключенном зажигании. При использовании двухконтактного датчика, он должен был отсоединен от аккумуляторной батареи.

Как произвести проверку, пошаговая инструкция:

Берем мультиметр и переключаем на 200 мВ;
После этого замыкаем щупы на контактах, не зависимо от того, где находится плюс и минус;
Находим твердый предмет и в момент подключения мультиметра ударяем по датчику;
Смотрим на значения, которые отобразились. От 20 до 40 мВ — это нормальные значения, которые могут варьироваться от силы удара.

Если мультиметр не показал верное значение, то необходимо заменить неработающее устройство.

Механический привод Ваз 2114 — проверяем работоспособность

Еще одной распространенной причиной является исправности работы механического привода, а в частности тот, что установлен при сборе автомобиля на автозаводе, имеет ненадёжный пластиковый шток, на котором расположена приводная шестерня. Бывают случаи поломки этого штока и срезание зубьев на шестерни

При их замене обращайте внимание на цвет изготовления шестерён, так как ВАЗ-2114 комплектуется двигателями с разным рабочим объёмом и из-за разных передаточных чисел главной пары изменяются передаточные числа привода спидометра. Поэтому цвет этих шестерён должен быть обязательно одинаковым

В случае выхода привода спидометра из строя, замените его на тот, что имеет металлический шток.

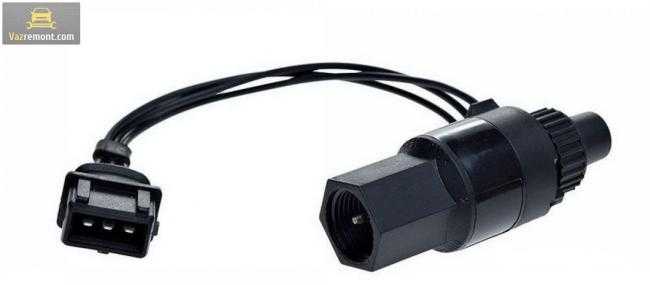

Как проверить датчик скорости?

Проверить работоспособность устройства, определяющего скорость, можно с помощью мультиметра или контрольной лампы. Проведение диагностических мероприятий осуществляется в следующем порядке:

Определить местонахождение детали.
Отключить электрический разъём.
Установить переключатель мультиметра в режим измерения постоянного напряжения.
Один щуп прибора подсоединить к контакту сигнального провода. Для более надежной фиксации можно использовать специализированный зажим.
Второй щуп мультиметра закрепить на корпусе автомобиля. Электрооборудование ВАЗ 2114 выполнено по однопроводному принципу. Корпус автомобиля является минусовым контактом.
Поддомкратить переднее колесо. Перед этим необходимо исключить риск самопроизвольного прокатывания автомобиля. Для этого следует установить под колеса противооткатные устройства.

Включить зажигание.
Вращать колесо с разной интенсивностью по ходу движения автомобиля. При ускорении напряжение должно расти, при замедлении, соответственно, падать.

Можно проверить устройство, демонтировав его с автомобиля. Для этого следует принудительно вращать его подвижную часть и аналогично проводить замеры. При отсутствии мультиметра можно использовать автомобильную лампу напряжением 12в.

Если в процессе диагностики было выявлено, что датчик рабочий, следует искать неисправность в проводке. В некоторых случаях из строя выходит стрелочный указатель.

Замена ДС на ВАЗ 2114

Замену детали можно выполнить в домашних условиях. Работу сможет выполнить человек, не имеющий специализированных знаний и опыта. Замена осуществляется в следующей последовательности:

Отключить напряжение бортовой сети. Для этого снять минусовую клемму с аккумуляторной батареи.

Демонтировать гофру. Это необходимо для беспрепятственного доступа к датчику.

Отключить электрический разъем. Штекер оснащен двумя защелками, препятствующими самопроизвольному отключению.
Открутить устройство против часовой стрелки.

Установку новой детали необходимо проводить в обратном порядке. В некоторых случаях одновременно с датчиком может потребоваться замена его привода.

Не работает спидометр на ВАЗ 2114

Если перестал работать спидометр на «ВАЗ-2114», прежде всего необходимо найти причину поломки, их может быть несколько, но, как показывает практика, чаще всего из строя выходит датчик скорости, установленный на коробке передач. Найти прибор можно рядом со ШРУСом правым внутренним. Датчик, должен быть завернут на корпус привода и состоять из двух шестерёнок, сделанных из пластмассы.

Проверять работу датчика скорости позволяет бортовой компьютер, для этого необходимо переключить его на режим самодиагностики. Если после окончания проверки, компьютер выдаёт ошибку Р0500 в работе датчика скорости, это означает что датчик перестал предавать сигнал на контроллер (на ВАЗ 2115 не работает спидометр с теми же симптомами). То есть причина поломки известна, и она может крыться в отсутствии контакта в разъёмной колодке, что случается иногда в результате попадания под корпус воды. Или дело в обрыве провода, подходящего к датчику, или же в отсутствие напряжения в контакте питания.

Бортовой компьютер, это удобно, но, когда не работает спидометр на ВАЗ 2114, он не всегда может выдать адекватный ответ. Значит проверяем датчик своими руками.

Процедура проверки ДС:

Откройте крышку капота своего автомобиля;
Уберите адсорбер для удобства;
Найдите в районе ШТРУСа провод, идущий собственно на датчик;
Найдите само устройство, расположенное под дроссельным узлом.

После того как у вас получится найти и добраться до датчика,необходимо провести осмотр прибора, и проверить работоспособность устройства. Суть проверки в данном случае заключается в визуальном осмотре штока, на «родном» датчике производитель устанавливает пластиковый шток, который часто ломается, кроме пластикового штока, может ломаться и расположенная в нём приводная пластмассовая шестерня, у которой могут срезаться зубья, что, естественно, сказывается на работе датчика.

Вообще, изначально, не дожидаясь поломки датчика, все пластмассовые детали стоит заметить на более надёжные, сделанные из металла. То есть установкой металлического штока и шестерёнок можно легко предупредить вероятность регулярной замены прибора. Когда будете менять устройство, учитывайте цвет шестерён, известно, что 14 модель ВАЗа комплектуется агрегатами, имеющими разный объём, а числа привода спидометра меняются в зависимости от разных передаточных чисел основной пары. То есть цвет шестерён непременно должен быть идентичным.

После проведения проверки устройства, стоит сделать прозвон контактов в колодке, с целью нахождения обрыва в электрической цепи, не помешает замерить напряжение всех контактов. Для тестирования удобно использовать мультиметр, который продаётся в любом специализированном автомагазине, для проведения работ в данном случае выбирайте режим работы устройства – «вольтметр».

По окончании проверки контактов и датчика, следует проверить контроллер, если у вас имеются для этого знания, в противном случае стоит обратиться за помощью к специалистам. В общем же, при поиске причины неисправности спидометра всегда желательно начинать только с визуального осмотра, и только после приступать к прозвону цепи и прочим хитростям.

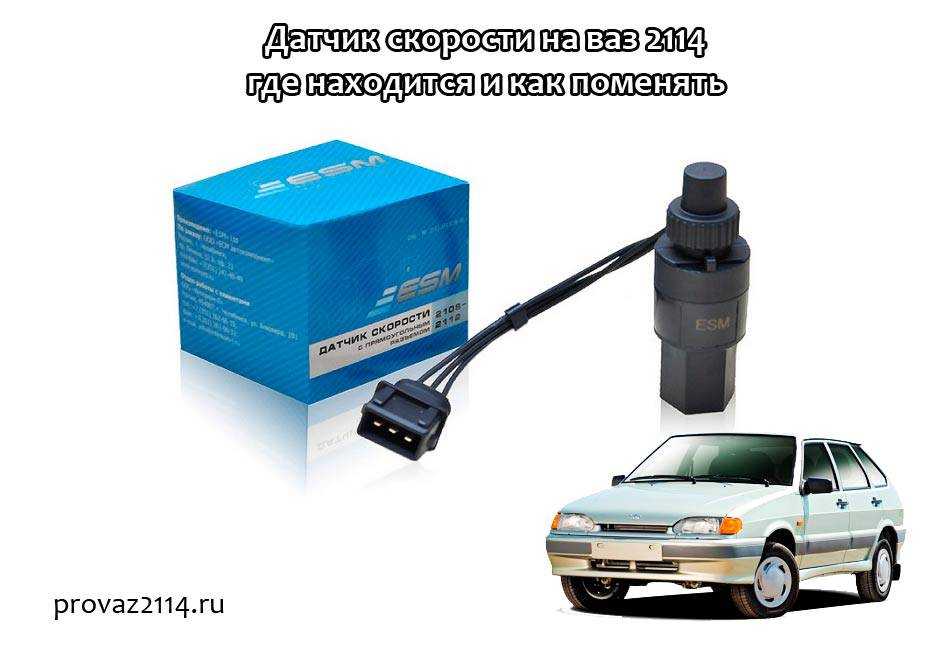

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Своими руками датчик скорости на «ВАЗ 2114», а также на «ВАЗ 2115» заменить довольно просто, процедура эта полностью идентична процедуре замены датчика скорости на «ВАЗ 2110».

Перед тем как приступать к процедуре замены датчика, проверьте на обрыв провода. Для выполнения работ вам понадобиться инструмент:

плоская и крестовая отвертки;
плоскогубцы;
набор ключей.

В зависимости от модели самого датчика, может потребоваться и какой-то дополнительный инструмент.

Чтобы избежать неприятностей, начните работу с отсоединения клемм на аккумуляторе, после этого снимите с автомобиля воздушный фильтр и впускной патрубок, затем — клемму с датчика. В случае использования тросового привода спидометра, необходимо отсоединить его от датчика.

Место, в котором установлен датчик, аккуратно очистите от всего мусора и грязи, после этого возьмите в руки инструмент и снимите сам датчик, открутив крепёжную гайку, которая откручивается либо ключом на двадцать два, либо даже рукой.

В случае использования третьего вида датчика скорости, который производитель авто устанавливает в саму коробку передач, необходимо очистить устройство от масла, а после снятия прибора, посадочное место следует закрыть. В процессе установки нового датчика, процедуру нужно повторить, естественно, в обратной последовательности.

Выявление причины

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля.

Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
обрыв питающего датчик провода;
отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Как проверить датчик скорости

Самый надежный способ — это диагностический сканер. Можно обратиться в профильный сервисный центр, и заодно проверить остальные системы автомобиля. Если у вас есть примитивный считыватель ошибок, типа китайского ELM 327, и программа диагностики на смартфоне — этого вполне достаточно. Ошибки сканера: Р0500 или P0503.

В принципе, владельцам подержанных автомобилей ВАЗ стоит установить продвинутый бортовой компьютер, который способен диагностировать подобные неисправности.

Наконец, самый простой способ — мультиметр. Чтобы выполнить проверку, надо знать, где находится датчик определения скорости на ВАЗ 2114.

Для доступа к устройству не обязательно лезть в яму. В районе внутреннего ШРУСа правого колеса, под дроссельной заслонкой, можно увидеть провод, идущий к коробке передач. Он приведет нас к искомому датчику.

Для начала надо снять разъем и проверить целостность проводки и чистоту контактов. Коррозию зачищаем мелкой наждачкой, оборванный провод перепаиваем.
Приподнимаем одно из передних колес домкратом, рычаг КПП на нейтрали. Подключаем щупы тестера ко 2 и 3 контактам в режиме измерения кОм. Покрутив колесо, можно вызвать изменение сопротивления датчика в пределах 3–10 кОм.
Можно снять датчик и проверить его так называемым стендовым способом. Для этого необходимо подать на него питание, и подключить мультиметр к минусовому и сигнальному разъему. На вал сенсора надеваем трубочку, и вращаем ее как можно быстрее. Показания прибора (напряжение) должны меняться в такт вращению.
При вращении вала руками, не должно быть закусываний, усилие небольшое, равномерное. Если вал вращается туго — внутри механическая поломка.

Имеет ли смысл скручивать пробег

Существует масса причин для того, чтобы скручивать пробег на ВАЗ 2114. Далеко не всегда это нужно делать только перед продажей автомобиля.

Есть и множество других поводов:

Замена силового агрегата. В некоторых случаях пробег нового мотора может значительно отличаться от других показателей автомобиля. Это не только осложняет уход за двигателем, но и может привести к возникновению проблем во время прохождения технического контроля. В таком случае владельцу не остаётся ничего, кроме как скрутить пробег.
Замена панели приборов. С приборной панелью могут возникнуть те же самые проблемы, что и с двигателем: сложности прохождения технического контроля и проблемы с уходом.
Право на ремонт от производителя. Обычно производитель занимается ремонтом автомобилей, которые не достигли какого-либо предела в пробеге. Для того, чтобы стать претендентом на гарантийное обслуживание, может потребоваться скрутить пробег. Таким образом человек может сэкономить большую сумму денег. Достаточно часто этот приём практикуют опытные автомобилисты.

Чип одометра ваз 2114 Так как скрутить пробег на ВАЗ 2114 быстрее всего?

1 Почему не работает стрелка указателя скорости – определяем причину

Чтобы отремонтировать указатель скорости на ВАЗ 2110, 2112, 2114 или другой вазовской модели с инжектором или бензиновым двигателем, нужно знать, с какими деталями автомобиля он связан, и выяснить возможные причины, по которым он может выйти из строя. Функция спидометра – измерять скорость путем преобразования частоты вращения приводного вала, которую измеряет датчик скорости. Частота, измеряемая датчиком, преобразовывается в показатели скорости автомобиля и в показания количества оборотов, осуществляемых приводным валом. Полученные данные отражаются на шкале щитка приборов.

Любая из причин возникновения неполадки в спидометре сводится к проблемам в электрике

Если стрелка на приборе подергивается или же остается на одном месте, это может служить сигналом о возникновении проблем с деталями спидометра. Причины, которые могут повлиять на работу спидометра ВАЗ 2115, следующие:

обрыв, слабое натяжение или же поломка троса;
поломка составляющих прибора;
отсутствие контакта;
неполадка в работе привода спидометра (редуктора).

Чтобы диагностировать причину неисправности указателя скорости ВАЗ, потребуется выполнить ряд действий. Проводить работы по осмотру автомобиля и выявлению неполадок лучше на смотровой канаве, подъемнике или эстакаде, когда есть свободный доступ к нижней части машины.

Зафиксировав автомобиль, открутите крепление троса спидометра. Для проверки троса и указателя на исправность потребуется помощник. В тот момент, когда один человек снизу рукой начинает крутить в разные стороны тросик, который отсоединен от привода, другой должен следить за стрелкой на приборе. Если она движется, то с тросиком и указателем все в порядке, и нужно искать проблему в приводе, в противном случае проблема заключается либо в тросе, либо в спидометре. Возможна ситуация, когда стрелка будет двигаться, но трос все равно неисправен, вследствие износа внутренней обмотки. В таком случае нужно его заменить.

ВАЗ-2114 – поиск причины отказа тахометра

Чтобы выяснить, из-за чего не работает рассматриваемое устройство, следует провести диагностику. Для нее вам понадобится мультиметр. С его помощью, прежде всего, прозвоните провод, подающий питание на тахометр ВАЗ-2114, а после – массу. Так вы легко обнаружите обрыв в электрической сети. Тестер следует выставить на омы.

Перед проверкой цепи убедитесь, что мультиметр работает в режиме до 20 вольт прямого тока

Обратите внимание, минус в схеме присутствует постоянно, а вот плюс появляется, лишь когда запускается зажигание. При этом тестер покажет импульсы (регулярные скачки напряжения), если коленвал крутится. В процессе обязательно осмотрите все разъемы и убедитесь, что закрепленные на них провода держатся надлежащим образом

В процессе обязательно осмотрите все разъемы и убедитесь, что закрепленные на них провода держатся надлежащим образом.

Сгоревший предохранитель – это наиболее очевидная причина, когда тахометр отказывает внезапно, а вместе с ним «умирают»:

одометр;
спидометр;
датчик, отслеживающий температуру ОЖ;
индикатор уровня горючего.

При этом нормально функционируют:

подсветка панели;
индикаторы;
мультимедийный центр;
оптика;
зажигание.

При таких симптомах следует первым делом посмотреть на предохранитель, обозначенный на схеме как F3. Его место расположения – монтажный блок. Имейте в виду, ставить новый, не выяснив причину перегорания его предшественника, бессмысленно. Чаще всего виновником становится замыкание. Специалисты заметили, что старые ВАЗы модели 2114 очень часто озадачивают своих владельцев данной поломкой после мойки.

Даже если замыкания вы не обнаружите, не спешите забыть о предохранителе. Проверьте, в каком состоянии находятся его разъем. Он может подгореть, окислиться или загрязниться. Все это создает высокое переходное сопротивление, перегревающее плавкую вставку и способствующее ее разрушению.

Почему не работает спидометр на ваз 2114

Основной причиной не работающего спидометра на автомобиле ВАЗ-2114 является датчик скорости, который установлен на коробке перемены передач. Искать его надо рядом с правым внутренним ШРУСом. Этот датчик, заворачивается на корпус механического привода, состоящего из двух пластмассовых шестерён.

Импульсные сигналы с датчика скорости поступают на электронный контролёр. Причём эти сигналы используются контролёром не только для выработки показаний спидометра автомобиля, но и для контроля работы двигателя на холостом ходу. Исходя из этого, можно сделать вывод, что неисправность датчика скорости можно определить не только по отказу в работе спидометра, но и по неустойчивой работе двигателя на холостом ходу. Эти неисправности взаимосвязаны.

Проверить работу датчика скорости можно по бортовому компьютеру, включив его в режим самодиагностики. При коде ошибки Р0500 датчик скорости не предает сигнал на контролёр. Причинами этого явления могут стать отсутствие контакта в колодке разъёма, из-за попадания в неё воды, обрыв проводов подходящих к датчику и отсутствие напряжения на контакте питания.

Кроме этого на работу датчика влияет и исправность механического привода. В частности тот, что установлен при сборе автомобиля на автозаводе, имеет ненадёжный пластиковый шток, на котором расположена приводная шестерня. Бывают случаи поломки этого штока и срезание зубьев на шестерни

В случае выхода привода спидометра из строя, замените его на тот, что имеет металлический шток.

Проверить исправность датчика скорости может путем его замены на заведомо исправный. А для того чтобы узнать работает ли привод, нужно попросить товарища толкнуть автомобиль, чтобы он покатился, а самому посмотреть вращается ли его шток.

основные причины, способы ремонта и симптомы

Автомобили компании АвтоВАЗ имеют невысокую цену, что зачастую приводит к снижению качества их сборки и раннему выходу из строя или повреждению некоторых компонентов. Одной из самых распространенных проблем машин Лада Приора является выход из строя спидометра. Согласно правилам дорожного движения, ездить на автомобиле с неисправным спидометром запрещено, поэтому отремонтировать его необходимо в кратчайшие сроки. В рамках данной статьи мы рассмотрим, что делать, если не работает спидометр на Ладе Приоре.

Симптомы выхода из строя спидометра на Приоре

Автомобильный спидометр необходим для измерения скорости, о чем известно каждому водителю. Из этого можно сделать вывод, что его выход из строя диагностируется при одной из следующих проблемах:

При движении автомобиля стрелка спидометра не отклоняется от нуля;
Спидометр неправильно определяет скорость автомобиля или отключается в процессе эксплуатации.

Наиболее часто приходить иметь дело со вторым вариантом выхода из строя спидометра. Типичной проблемой для автомобилей Лада Приора является временный выход из строя спидометра, когда в процессе движения автомобиля стрелка опускается до нуля, загорается восклицательный знак на приборной панели и также отказывает электроусилитель руля. Спустя несколько минут проблема исчезает, и электроника автомобиля работает в прежнем режиме.

Обратите внимание: в автомобилях Лада Приора устанавливается электронный спидометр, вследствие чего имеется два варианта выхода из строя: механический или электронный, то есть сбой микропроцессора, управляющего устройством

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра. Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

На этом можно считать проверку цепи питания спидометра завершенной.

Если обнаружить проблему не получилось, возможно, неисправность связана с самой приборной панелью. Чтобы это проверить, потребуется извлечь печатную плату, на которой располагаются все приборы, и внимательно ее осмотреть на наличие повреждений, окисления, плавление, обрывы и другие дефекты. Эффективна проверка платы на специальном диагностическом стенде в сервисном центре. Когда с платой имеются проблемы, мастера могут ее восстановить.

Выше были рассмотрены электронные варианты выхода из строя, но также не стоит забывать, что возможной причиной не рабочего спидометра в Приоре является повреждение стрелки или ее механизмов. Чтобы в этом убедиться, необходимо разобрать прибор и осмотреть его на наличие дефектов или на их отсутствие.

okeydrive.ru

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

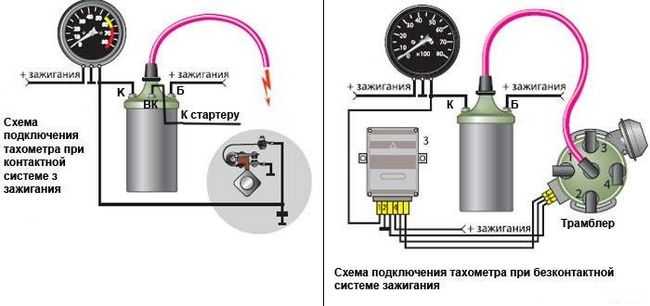

Схема подключения шестерочного тахометра
