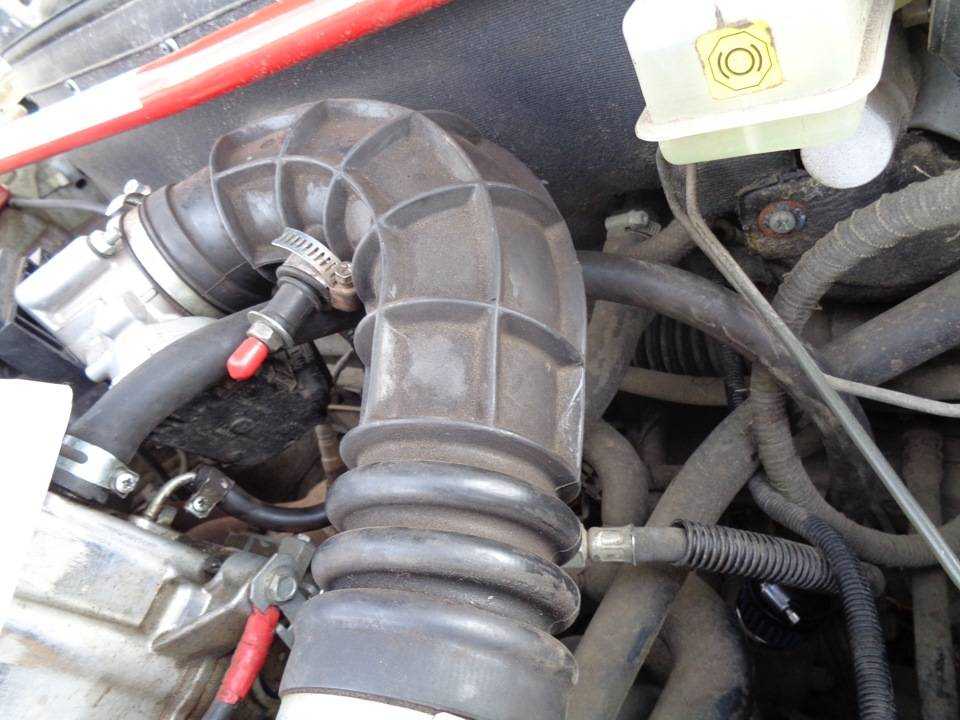

Патрубок воздушного фильтра: неисправности и замена

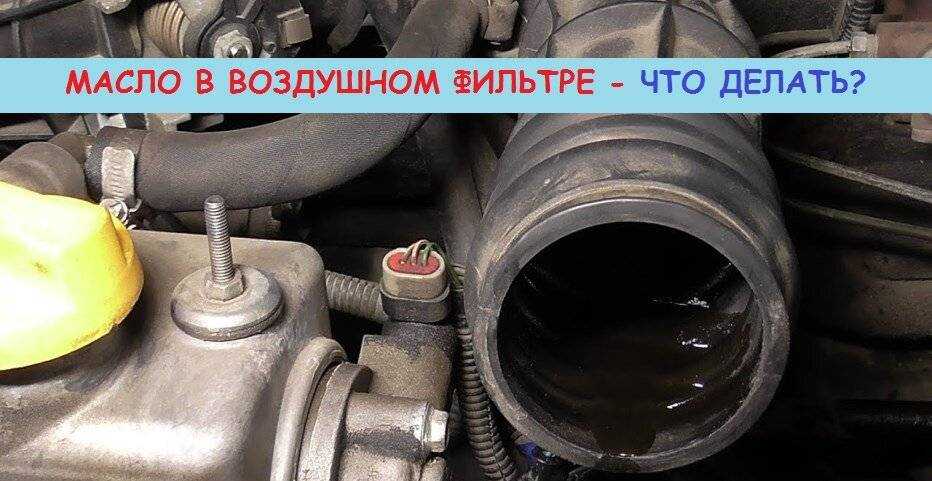

Причины появления масла в воздушном фильтре и его корпусе

Воздушный фильтр, который впитал масло

Если брать нормальное состояние автомобиля, то воздушный фильтр должен быть сухим на протяжении всего срока эксплуатации. А вот наличие масла свидетельствует о том, что появились неполадки в механической части двигателя. Поэтому, не будем рассматривать неполадки в электронном блоке управления, поскольку эта деталь в этом случае – не причем. Итак, рассмотрим, причины возникновения этого эффекта:

  1. Компрессия.
  2. Регулировка клапанов.
  3. Вентиляция картера.
  4. Присадки.
  5. Катализатор.

Когда причины рассмотрены, можно перейти непосредственно к методам решения проблем, в последовательности, где они могут возникнуть.

Методы решения

Основной причиной, где кроются проблемы, являются маслосъемные колпачки. Именно через них масло попадает в патрубок, который выдавливает смазочную жидкость на фильтр. Первым делом, необходимо заменить именно этот элемент. Конечно, кроме сальников клапанов причин достаточно много, поэтому необходимо остановиться на каждой отдельно.

Воздушный фильтр в масле по сравнению с новым и чистым

Падение компрессии

Падение компрессии может служить причиной того, что на элементе воздушного фильтра будут видны следы масла. Исправляется проблема достаточно легко – от патрубка выводка возле картера отходит маленькая трубка диаметром 1 мм. Она часто засоряется, что и служит причиной падения компрессии. Далее необходимо её почистить и поставить на место. Если поставить палец к трубке и почувствовать, что его засасывает, то необходимо отрегулировать клапана.

Процесс замера компрессии двигателя

Регулировка клапанов

Достаточно распространенной причиной наряду с маслосъемными колпачками является неправильный зазор клапанов. Характерным признаком является появление сизого дыма с выхлопной системы. Для устранения неисправности является элементарная регулировка зазоров клапанов. Сделать это достаточно просто и не составляет особого труда.

Процесс регулировка зазоров клапанов

Вентиляция картера

Одной из причин появления масла в воздушном фильтре автомобиля является уровень масла выше нормы или его плохое качество . Так, при повышенном уровне, коленчатый вал создает пену, которая через патрубки вентиляции попадает в остальные системы, особенно это касается фильтрующего элемента воздуха.

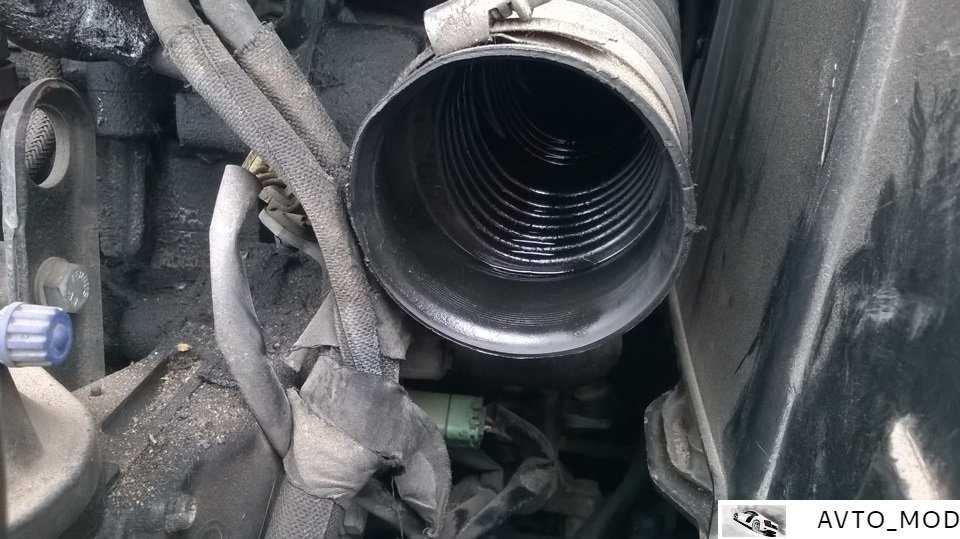

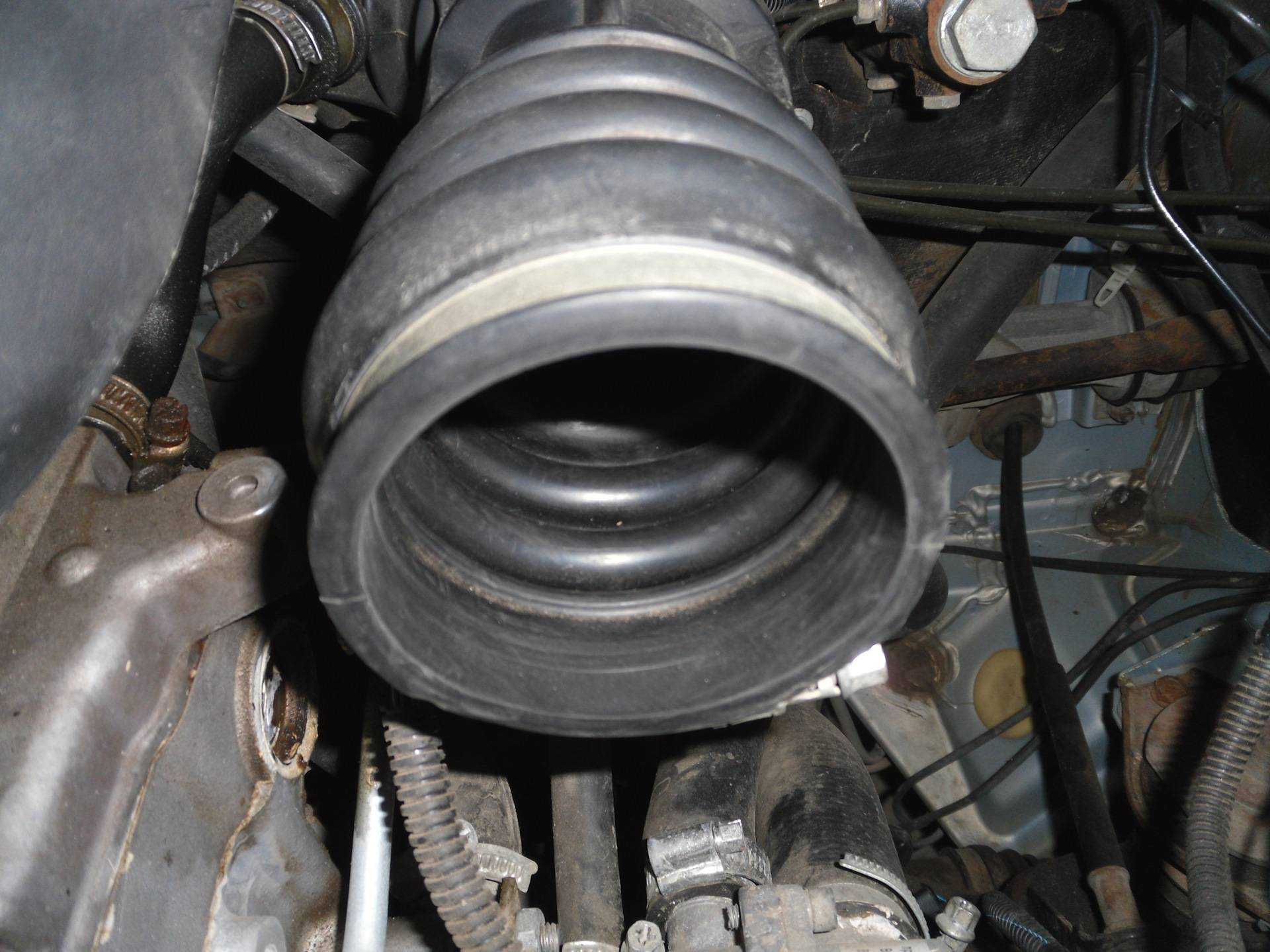

Масло в воздушной гофре, что идет в фильтр

Также, раскручиваем хомуты патрубков вентиляции картера и меняем трубки. Зачастую меняют все, поскольку возникают трещины или засоренность маслом. Сизый или черный дым с выхлопной свидетельствуют о том, что в цилиндрах помимо топливной смеси сгорает и излишек масла, который выделяет копоть. Именно она оседает и забивает стенки патрубков вентиляции картера.

Почему кидает масло в воздушный фильтр ВАЗ 2109: причины и их решение

В случае, если вы во время осмотра обнаружили масло в воздушном фильтре ВАЗ 2109, то это может говорить о серьезных проблемах. Для того, чтобы устранить эту неисправность, для начала нужно знать не только пробег авто, но и еще целый ряд факторов.

Для того, чтобы определить и устранить данную неисправность, нужно иметь четкое представление о воздушном фильтре и понимать, для чего он предназначен.

Многие считаю, что воздушный фильтр — это обычный узел и не нуждается в особом уходе. В особенности, если у него современный, дорогостоящий воздухоочистительный элемент. Вследствие этого многие автомобилисты нечасто проверяют его состояние и ездят, пока он не станет похож по виду на обычную тряпочку. Что бывает вследствие подобного безразличия — знают не все. В этой статье мы коснемся вопроса, что собой представляет воздушный фильтрующий элемент ВАЗ 2109 и для чего именно он предназначен.

Для того, чтобы образующаяся горючая смесь в двигателе ВАЗ 2109 с карбюратором или инжектором сгорала полностью, нужно, чтобы в ней содержание воздуха было выше, чем содержание горючего в 15-20 раз. Как правило, автомобиль на сто километров потребляет около пятнадцати кубометров атмосферного воздуха, в котором могут находяться частички пыли, песчинки, семена растений и другой сор. Без фильтра эти частички могут оказаться внутри мотора, независимо, какая в нем система впрыска: инжектор или карбюратор, и впоследствии будут оказывать на трущиеся детали абразивное действие, что приведет их к преждевременному износу.

Для решения этой проблемы и предназначен воздушный барьер на ВАЗ 2109. Кроме своего главного назначения, он в свой черед отлично справляется с функцией глушителя и охладителя горючего.

При регламентной замене воздушного фильтра некоторые автолюбители не могут понять, откуда в нем появилось масло. Естественно, возникает недоумение — «Как оно здесь оказалось?».

Сальники различных типов

Для того, чтобы понять, нужно немного разобраться в устройстве двигателя внутреннего сгорания с карбюратором и инжектором — непосредственная связь сразу будет обнаружена. При этом чем больше двигатель проработал, тем больше проявляется связь. Вопрос в образовании картерных газов, которые появляются при сгорании горючего, попадающего в картер двигателя. Обычно они полностью выводятся из цилиндров, но по причине сильного износа мотора, закоксованости, залегания колец значительная часть газов остается внутри, создавая тем самым повышенное давление, что влечет за собой порчу сальников. Поврежденные сальники приводят к тому, что мотор начинает расходовать масло. Рассмотрим каждый случай более детально — для двигателей с инжектором и карбюратором на ВАЗ 2109 они очень похожи.

  1. Большой износ поршневых колец двигателя с карбюратором и инжектором приводит к неудовлетворительному сбору лишней смазки, попадающей из цилиндра в картер. Появляется повышенное давление, вследствие чего происходит выдавливание масла посредством маслоотражателя и вентилирующего клапана. Забитый сток основного отражателя масла ВАЗ 2109 не дает возможности смазке возвратиться в картер, вследствие этого она выходит с картерными газами.
  2. Забитые пути, которые выводят газы с картера за пределы дросселя, как следствие — смазка с газами оказывается в фильтре.

Шланги, через которые масло может оказываться в фильтре

Забитый воздухоочищающий материал. Силовому агрегату недостаточно воздуха, в результате он подсасывает из всех имеющихся источников, к примеру, из картера.

Для начала необходимо провести проверку компрессии силового агрегата ВАЗ 2109. Основными показателями осложнений с кольцами или поломками в поршневой системе может стать дым, имеющий темный либо синий оттенок, или постоянное уменьшение уровня смазки.

В случае, если с компрессией все в порядке, значит причина менее сложная. Вполне вероятно, что виной всему — забитый фильтрующий элемент либо забитые шланги, выводящие газы с картера. В данном случае необходима замена фильтра и промывка либо смена шлангов, выводящих газы с картера.

Не забывайте, смазка в воздухоочистительном элементе — это признак надвигающейся большой проблемы, вследствие которой двигатель может полностью выйти из строя, и потребуются немалые средства для капитального ремонта. Есть одно неписаное правило, согласно которому профилактика какого-либо узла — всегда намного дешевле его ремонта. Вследствие этого почаще заглядывайте и проводите проверку основных узлов своей машины. Это даст возможность вам своевременно определить поломку на ранней ее стадии, что в итоге сэкономит вам деньги.

В этом видео показано, откуда может появиться масло в фильтре ВАЗ 2109 и что нужно делать в такой ситуации.

labavto.com

Для начала следует выяснить: что собой представляет такая деталь и для чего она необходима?

Что такое адаптер салонного фильтра и для чего он нужен?

Адаптер салонного фильтра в автомобилях ВАЗ 2115 представляет собой своеобразный переходник, который оснащен инновационным фильтром для салона. Опытные пользователи считают, что такой адаптер подходит для многих агрегатов схожей марки. Это связано с тем, что изначально производители на Волжском заводе, где впервые был выпущен ВАЗ 2115, установили фильтр, которые похож на тонкую прокладку, выполненную из низкокачественного синтепона.

Естественно, что в ходе эксплуатации такой салонный фильтр выходит из строя, вследствие чего в салон поступают не только микроорганизмы, но также пыль, грязь и размножаются бактерии. Чтобы избавить себя от таких негативных факторов нужно своевременно проводить установку адаптеров, которые позволят получить ряд преимуществ:

  • очистить воздух, который поступает в салон автомобиля через воздуходувы, даже в том случае, если автомобиль передвигается по проселочной дороге;
  • увеличить количественное поступление очищенного воздуха;
  • простая эксплуатация;
  • минимальные сложности в установке.

Особенностью является то, что после установки адаптера салонного фильтра водителю транспортного средства ВАЗ 2115 нет необходимости постоянно включать вентилятор отопителя.

Современный механизм выполнен из высококачественной кровельной жести черного матового оттенка. Для проведения установки такого механизма не нужно использовать никакие инструменты. Достаточно воспользоваться силиконовым герметиком и уплотнительной лентой, после чего адаптер будет установлен в правильном положении и позволит вдыхать в салоне автомобиля очищенный воздух.

Пошаговая инструкция

Для того чтобы каждый владелец автомобиля ВАЗ 2115 мог осуществить самостоятельно установку адаптера фильтра салона, компетентные профессионалы создали специализированную инструкцию, которая упростит выполнение данного действия.

  • Открыть крышку капота;
  • Осуществить демонтаж специализированного резинового уплотнителя, расположенного между воздухоприемником и моторным отсеком;
  • Снять винты, то есть крепления, которые держат кожух вентилятора;
  • Демонтировать кожух совместно с фильтром;

Как правило, старый фильтр выглядит именно так

Одну часть адаптера прикрепить на место прежнего кожуха при помощи существующих болтов;
Присоединить вторую половину детали при помощи существующего крепления

В ходе выбора детали необходимо пристальное внимание уделить креплению, поскольку на современном рынке существуют детали, которые имеют вид защелки, саморезов или хомутов.. Установленный адаптер

Установленный адаптер

Произвести установку нового салонного фильтра;

Новый фильтр

  • Закрыть капот;
  • Проверить функционирование.

Практический результат

Многие владельцы автомобилей данной марки утверждают, что после замены фильтра практически сразу же ощущают разницу в воздухе. Кроме того, положительной стороной замены фильтра является искоренение посторонних запахов из салона автомобиля. Установка адаптера салонного фильтра ВАЗ 2115 – это своеобразная разновидность тюнинга салона автомобиля.

Несмотря на существование достаточно популярной инструкции, все же рекомендуется обращаться к профессионалам, которые проведут установку адаптера салонного фильтра и проверят наличие иных неисправностей, что обезопасит не только водителя, но и его пассажиров.

Модернизация своими руками

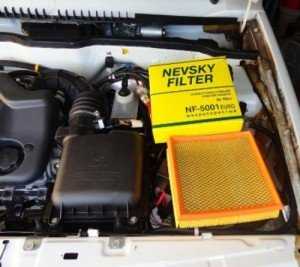

Замена воздушного фильтра двигателя ВАЗ-2114

Производители автомобилей и фильтров для них рекомендуют выполнять замену последних через каждые 30 000 км пробега. Однако если транспортное средство эксплуатировалось в грязных и пыльных дорожных условиях, то срок эффективной службы (качественной очистки воздуха) фильтрующего элемента сокращается. Поэтому в процессе эксплуатации автомобиля рекомендуется регулярно проверять состояние фильтра и в случае необходимости производить его текущую механическую очистку – сменный фильтрующий элемент встряхивают или продувают его гофры сжатым сухим воздухом. Когда гофры сильно загрязнены, то эти меры теряют свою эффективность и требуется замена воздушного фильтра двигателя. Фактическая частота смены фильтрующего элемента может составлять каждые 10–15 тыс. км пробега.

Основные признаки того, что фильтр забился и нуждается в замене:

  • снижение мощности двигателя;
  • значительное возрастание расхода топлива;
  • увеличение СО2 в выхлопных газах;
  • двигатель может начать плохо заводиться «на холодную», греться, неустойчиво работать на малых и холостых оборотах.

На ВАЗ-2114 воздушный фильтр двигателя установлен справа от двигателя в специальном пластиковом кожухе (корпусе). Представляет он собой сменный элемент, состоящий гофр (как правило, бумажных), прикрепленных к пластиковой плоской основе квадратной формы. Для придания всей конструкции большей плотности и жесткости гофры между собой дополнительно могут быть соединены через небольшие промежутки крепящими элементами из картона или полимеров.

Порядок замены:

    1. Откручиваем 4 винта крышки корпуса воздушного фильтрующего элемента.
    2. Приподнимаем крышку вверх в сторону патрубка воздушного фильтра.
    3. Извлекаем установленный фильтрующий элемент.
    4. Очищаем корпус фильтра от грязи и пыли, используя пылесос и/или тряпку.
    5. Устанавливаем новый элемент. Его гофры надо расположить параллельно продольной осевой линии автомобиля, согласно стрелкам на корпусе. Гофры, стоящие поперек, будут создавать сопротивление проходящему к патрубку фильтра воздуху.
    6. Закрываем крышку и равномерно, крест-накрест, закручиваем винты.

Снятие воздушного фильтра и воздухозаборника Lada Granta

Инструменты:

  • Отвертка крестовая средняя
  • Ключ трещоточный
  • Головка на 10 мм

Детали и расходники:

  • Воздушный фильтр (при необходимости)
  • Ветошь

Примечание:

Воздушный фильтр снимайте для очистки полости корпуса фильтра от загрязнений, его замены, а также для доступа к деталям и узлам, расположенным в передней левой части моторного отсека.

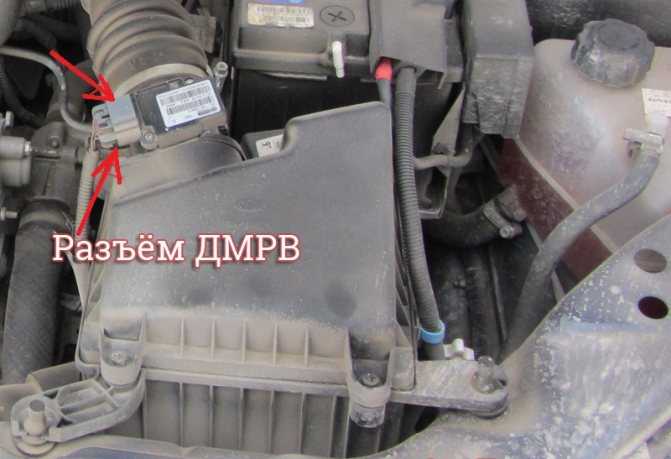

1. Нажав на фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку от разъема датчика массового расхода воздуха.

2. Крестовой отверткой ослабьте затяжку хомута крепления гофрированного шланга к патрубку крышки воздушного фильтра и снимите шланг.

3. Крестовой отверткой отверните четыре винта крепления крышки воздушного фильтра.

4. Снимите крышку.

5. Выньте сменный элемент фильтра из корпуса.

Примечание:

Если необходима только замена сменного элемента, влажной ветошью протрите от пыли внутренние поверхности корпуса фильтра.

Установите новый сменный элемент, а затем произведите сборку в обратном порядке

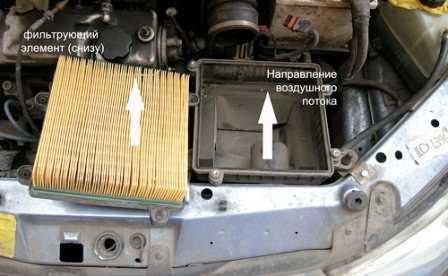

Сменный элемент важно устанавливать с правильным направлением фильтрующих ламелей (как показано на фото ниже)

Если разборка происходит для дальнейшего снятия корпуса и воздуховода, выполните далее описанные операции.

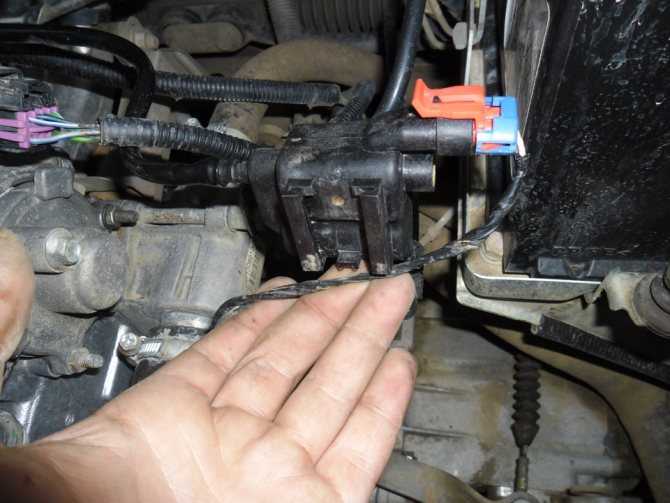

6. Снимите клапан продувки адсорбера с держателя корпуса фильтра, не отсоединяя от клапана трубку и колодку жгута проводов.

7. Корпус воздушного фильтра закреплен в моторном отсеке на трех резиновых опорах. Две передние опоры расположены на верхней поперечине рамки радиатора, а задняя – на кронштейне площадки аккумуляторной батареи. Выведите переднюю правую опору из прорези кронштейна корпуса фильтра.

8. Аналогично выведите переднюю левую и заднюю опоры.

9. Выведите патрубок корпуса фильтра из резиновой муфты воздухозаборника.

10. Снимите корпус воздушного фильтра.

Примечание:

Воздухозаборник снимайте для замены, а также при демонтаже вентилятора или радиатора системы охлаждения двигателя.

11. Головкой на 10 мм отверните гайку крепления воздухозаборника.

12. Снимите воздухозаборник со шпильки кронштейна радиатора, отсоедините резиновую муфту воздухозаборника от патрубка корпуса воздушного фильтра и выньте его из моторного отсека.

13. Снимите резиновую муфту с патрубка воздухозаборника.

14. После проведения работ, установите все элементы в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественного фото ремонта

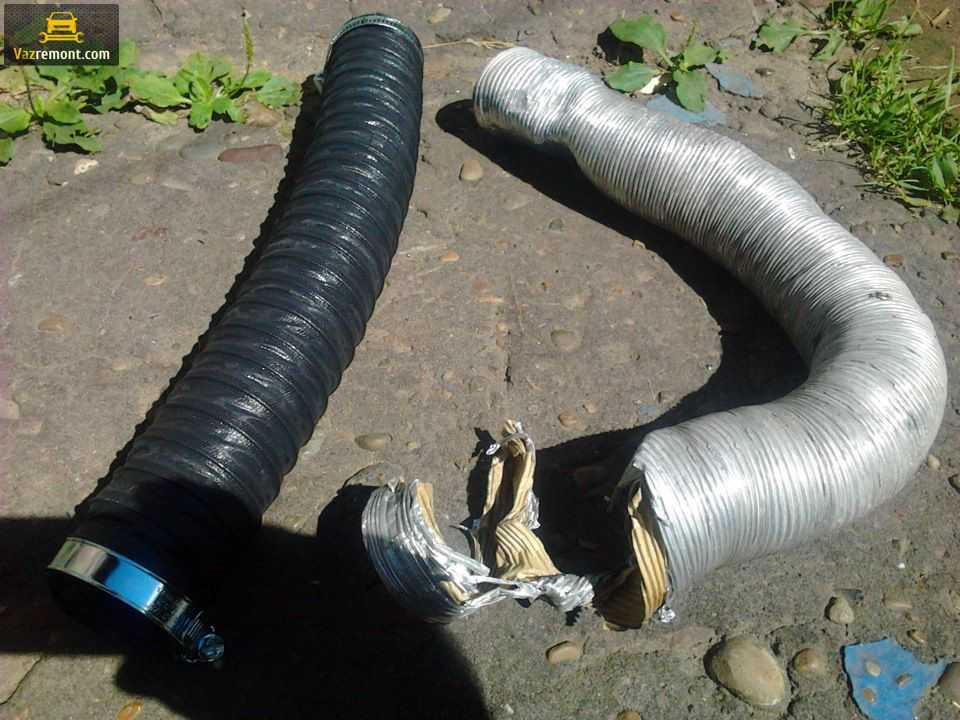

Нужно ли заменять изношенный или поврежденный патрубок?

Некоторые автомобилисты считают, что ездить можно и с треснутым патрубком, но такая позиция — в корне неверная. Во-первых, поврежденный патрубок не сможет обеспечить подачу очищенного воздуха в двигатель. Ведь через разрыв в него будет попадать воздух из под капота, не прошедший фильтрацию, а значит несущий абразивные частицы (что, как говорилось, может быстро вывести мотор из строя).

Во-вторых, езда с поврежденным гофром приводит и к более быстрому износу воздухофильтра, менять его придется гораздо чаще. Именно поэтому поврежденный или изношенный патрубок следует сразу же заменять на новый.

Разновидности салонных фильтров

Данные изделия принято подразделять на две большие подкатегории:

  • обычные противопыльные фильтры, предназначенные для фильтрации наружного воздушного потока от мелкого мусора и пыли. Они состоят из двух слоёв специальной фильтровальной бумаги или синтетического волокна: первый – для грубой очистки, второй – для финишной. Со своей задачей такие фильтровальные элементы справляются на отлично, препятствуя проникновению пыли в салон;
  • угольные фильтры содержат третий защитный слой, содержащий активированный уголь. Благодаря этому такой фильтр способен задерживать (адсорбировать) многие летучие вещества и микроорганизмы, защищая салон от проникновения неприятных запахов извне, а также не пропуская внутрь автомобиля многие болезнетворные бактерии.

Эффективность защиты салона современных фильтровальных элементов составляет порядка 95%, и это очень хороший показатель. Достигнуть абсолютного очищения способом фильтрации практически невозможно, поскольку при повышении плотности фильтровальной бумаги ухудшается её способность пропускать воздух.

Кстати, при включенной системе вентиляции всего за один час через салонный фильтр ВАЗ-2114 проходит порядка 200 тысяч литров воздушных масс – можете представить, какая нагрузка ложится на него и почему так важно поддерживать хорошую пропускную способность фильтрующего элемента. К сожалению, со временем фильтруемый мусор неизбежно забивает поры бумаги, что и становится причиной необходимости периодичной замены салонного фильтра

Отметим, что оригинальный фильтрующий элемент многие владельцы 2114 считают недостаточно эффективным, модернизируя его посредством установки дополнительного тканевого слоя. Это, безусловно, улучшает качество фильтрации, но при этом ухудшает проходимость воздушного потока, причем вреда от этого наносится больше, чем приносится пользы.

Так что от подобных экспериментов следует отказаться. Тем более, что, если вас не устраивает родной фильтр, вполне можно приобрести неоригинальное изделие

Более того, вполне может подойти фильтрующий элемент и от другой марки или модели – главное, чтобы он соответствовал по размерам (критически важно – по ширине и высоте, толщина может быть немного меньшей или большей). Ввиду небольшой стоимости (в районе 200 рублей) большинство владельцев ВАЗ-2114 отдают предпочтение изделию ВФ-014, не относящемуся к угольным фильтрам

Устранение причин, приводящих к появлению масла в патрубке

Выше были рассмотрены факторы, приводящие к повышению давления картерных газов и, как следствие, к появлению масла в воздуховоде воздушного фильтра. Первый из них – высокий уровень смазывающей жидкости в картере двигателя. Когда масла больше максимального уровня, внутренний свободный объем картера уменьшается, что и приводит к повышению давления в нем. В этом случае необходимо слить излишки и в последующем стараться поддерживать уровень смазки двигателя посередине между отметками MAX и MIN на щупе.

Когда забит воздушный фильтр, это не только приводит к снижению мощности двигателя и возможности возникновения ряда других неисправностей, но и к изменению давления в картере. Когда мотору не хватает воздуха, то создается избыточное давление в каналах его поступления. Если все соединения достаточно герметичны, то происходит подсасывание недостающего объема газа через сапун, подведенный к патрубку фильтра, из картера. Так в этом случае масляные пары поступают в воздуховод. Простой и быстрый выход из этой ситуации – замена воздушного фильтра (если он действительно грязный и причина появления масла в нем).

Понятно, что если не работает (забита) система (канал) вентиляции картера, то в последнем будет повышенное давление газов. Речь идет о специальных каналах в блоке цилиндров и тонком шланге между дроссельной заслонкой и клапанной крышкой. Этим средствам вентиляции картера характерно закоксовываться, если используется некачественное или старое, вовремя не замененное, масло, которое начинает терять свои свойства, переходит в состояние смолы и забивает внутренний просвет каналов. Также, зимой, в сильный мороз, данные системы вентиляции картера могут перемерзать – в них прихватывает скопившийся конденсат.

В последнем случае достаточно погонять двигатель на холостых оборотах и лучше это делать в профилактическом порядке около получаса каждый раз при утреннем запуске. Если каналы вентиляции забиты грязью и маслом, то придется их прочищать и промывать. Начинать следует с трубки между дроссельной заслонкой и клапанной крышкой. Если это не поможет, то придется вскрывать двигатель и прочищать каналы в нем. Эту работу лучше доверить специалистам.

Случай, когда причиной попадания масла в патрубок стала забитая расплавленным катализатором выхлопная система, крайне редкий. Описывается он всего один раз и для автомобиля ВАЗ 21124. Автор (хозяин авто) этой истории утверждает, что в его машине маслом заливало аж сам воздушный фильтр. После всех промывок и прочисток двигателя, регулировки и замены некоторых деталей никаких изменений не последовало. До разборки самого мотора дело дойти не успело, так как он не дымил, хотя тупил, много ел топлива, и к тому же вдруг был обнаружен расплавленный катализатор. После прочистки выхлопной системы, как утверждает автор, автомобиль стал работать идеально и патрубок воздушного фильтра с тех пор не загрязнялся масляными подтеками.
