Как устроен фильтр салона ваз 2114 нового образца?

Пошаговая инструкция по изготовлению салонного адаптера

Lada 2113 JACKAL Logbook Патрубок воздушного фильтра

Распечатали из Компаса 3D V12 1:1

После этого берем получившиеся трафареты, ножницы по металлу и вырезаем детали из оцинковки.

Далее выполняем сгибы деталей в больших тисках, используя деревянную киянку, чтобы не испортить их.

Затем сверлим дырки дрелью, сверлом по металлу на 3.

Крепим детали на болтики М3.

Далее можно установить нашу поделку. Сначала часть, которую за моторчик. Затем сверху часть с рамкой под фильтр.

Для облегчения монтажа, убрали пластиковую решетку для защиты от листьев.

Сам адаптер обрабатываем стекольным герметиком, аккуратно промазывая все щели и стыки, чтобы не сифонило, иначе пропадет весь смысл установки.

Места соприкосновения адаптера с кузовом автомобиля также обрабатываем автогерметиком (силиконовый не подойдет)

Последний штрих – это резиновый уплотнитель на верх адаптера для защиты обшивки капота.

Теперь можно поставить салонный фильтр десяточного нового образца.

Итог: при желании можно еще покрасить получившийся апгрейд и в полной мере начать наслаждаться чистым воздухом салона!

Самостоятельная замена салонного фильтра

Нет ничего сложного в том, чтобы самостоятельно заменить салонный фильтр на машине ВАЗ 2114. Процесс доступа к очистителю следует начинать с демонтажа уплотнительной резины, которая находится под капотом.

После этого также понадобится открутить винты-саморезы и снять фиксирующие декоративные заглушки. Чтобы их извлечь, вполне подойдет плоская отвертка. Далее останется только открутить саморезы.

Следующим в очереди на отсоединение находится «жабо». Далее, чтобы извлечь пластиковую сетку, понадобится открутить саморезы. Только после того, как будут отсоединены все защитные составляющие, вы сможете добраться к блоку очистителя.

Старый фильтрующий элемент понадобится заменить на новый, но только после того, как будет очищено посадочное место.

Следить за состоянием фильтра салона следует постоянно, поскольку он отвечает за очистку воздуха, который поступает внутрь автомобиля и по мере загрязнения эффективность его работы снижается. Это может показаться невероятным, но за час активной работы через систему воздухооборота машины проходит свыше 200 тыс. л. воздуха.

Обращать внимание на состояние фильтра салона следует регулярно, однако с повышенной ответственностью отнестись к его загрязнению и возможной замене следует в том случае, если вы собираетесь в длительную поездку. Не обязательно ждать, пока значение пробега достигнет показателя, указанного в нормах по эксплуатации средства передвижения, гораздо правильнее руководствоваться его фактическим загрязнением

По своим техническим свойствам фильтры для ВАЗ 2114 можно подразделить на несколько модификаций: самые простые способны останавливать только пыль и грязь, стоимость таких очистителей самая низкая; модели с антибактериальной пропиткой, помимо вышеизложенных свойств, способны предотвратить попадание в салон вредных микроорганизмов; но наибольшую эффективность очистки показывают фильтры с угольным наполнителем, они могут также задерживать неприятные запахи и вредные выхлопы.

Незамысловатая конструкция очистителя салона ВАЗ 2114 состоит из пластиковой рамы со специальными абсорбирующими элементами, находящимися внутри. Они могут поглощать вредные примеси, а некоторые автолюбители дополнительно оснащают их плотной материей для повышения качества очистки.

Не редко водители с целью экономии пробуют вернуть функциональность очистителю путем его самостоятельной очистки, однако, такой способ не позволяет устранить все вредные вещества, им накопленные.

Салонные фильтры достаточно чувствительны к попаданию на них воды. Такое воздействие может стать причиной развития в них плесени, а также в салон будут поступать неприятные запахи. Кроме того, увлажненный очиститель послужит серьезным препятствием для правильной работы кондиционера.

Для его замены на автомобиле ВАЗ 2114 можно использовать модели как «своих», так и иностранных производителей. Они отличаются между собой по качеству и стоимости. Рациональнее всего на практике попробовать несколько различных модификаций, чтобы по личному опыту и сроку эксплуатации решить, какой из них лучше всего подходит справляется с задачей очистки воздуха.

Когда следует менять салонный фильтр

По мнению производителя, замена салонного фильтра ВАЗ-2114 должна производиться раз в 15 тысяч километров. Учитывая состояние отечественных дорог, можно смело утверждать, что это явно оптимистические цифры. Но на ресурс фильтрующего элемента влияет не столько пробег, сколько сопутствующие факторы:

• условия эксплуатации автомобиля. Для сельской местности более характерна высокая запылённость, а загрязнённость воздуха выхлопами других машин минимальна, здесь подойдёт и обычный фильтр. В условиях мегаполиса лучше приобрести угольный, который защитит водителя/пассажиров от углекислого газа, запаха гари и вредных летучих веществ, характерных для промышленных зон;
• стиль вождения: при активной езде на больших скоростях салонный фильтр забивается заметно быстрее;
• насколько часто используется транспортное средство. Если вы берёте машину только на выходных, чтобы отправиться вместе с семьёй на отдых или шопинг – это одно, если вы каждый день добираетесь на автомобиле на работу, находящуюся на приличном удалении от дома – это другое.

Некоторые водители меняют фильтр каждые 5-7 тысяч километров, другие – дважды в год, ранней весной или в конце лета, перед наступлением межсезонья с его грязью и влагой. Но большинство приступает к процедуре установки салонного фильтра ВАЗ-2114 по мере того, как появляются соответствующие симптомы: уменьшение мощности воздушного потока, дующего из дефлекторов, или появление в салоне стойких неприятных запахов, свидетельствующих, что фильтр забит настолько, что его срочно нужно менять.

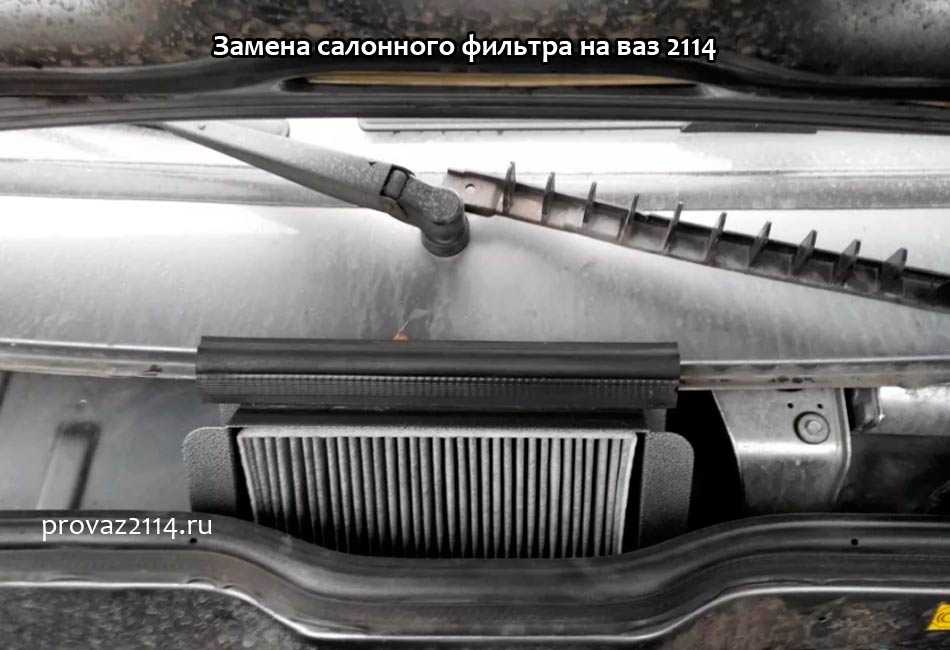

Замена салонного фильтра на ваз 2114

Общемировые тенденции стремительно идут вперёд, и поэтому отечественный автопром должен следовать за ними. Хоть продвигается это всё с опозданием, но постепенно современные технологии распространяются и на продукции АвтоВАЗа. Создание в автомобиле хорошего микроклимата для пассажиров и водителя — одна из современных мировых тенденций. Комфортный микроклимат внутри автомобиля способствовал появлению кондиционеров и специального климатического контроля. Также такие системы предоставляют защиту людей в салоне от пыли, которая попадает внутрь автомобиля через вентиляцию. Поэтому появление салонного фильтра не вызвало у автомобилистов возмущения, а наоборот положительно восприняли такое новшество.

Поздней модификацией машины «девятка» является ВАЗ-2114, она тоже получила в арсенал данную модификацию, спустя некоторое время. Значит, покупая такой автомобиль, есть возможность приобрести экземпляр без установки этой доработки. Чтобы понять, есть ли на ВАЗ-2114 салонный фильтр, нужно просто надавить на отопительный кожух рукой. Вам не повезло, если при надавливании на кожух, чувствуется пустота, и нет никаких препятствий. Ну, а если чувствуется что-то твёрдое, то фильтр салона установлен на ваш автомобиль. Такой конфуз случается не только с 2114 моделью, он может произойти со всеми моделями «211». Воздуховод расположен рядом с салонным фильтром, его задача снабжать печку и кондиционер природным воздухом. У большинства современных автомобилей доступ к фильтру осуществляется из салона, но у ВАЗа всё по-другому. Добраться до фильтрующего элемента можно через моторный отсек, в той области, где установлена печь. Это главная особенность автомобилей данной модели.

Выбор фильтра

Производитель рекомендует использовать только оригинальные запчасти для ремонта. Поэтому лучше покупать салонный фильтр производства ВАЗ. Артикул оригинального устройства — ВФ 014.

Как сделать самому?

Инструкция по изготовлению очистителя в домашних условиях:

1. Извлеките из посадочного места старый салонный фильтр ВАЗ 2114.
2. Снимите с устройства грязный синтепон. Для быстрого удаления остатков можно использовать канцелярский нож.
3. После удаления синтепона у вас останется пластмассовый каркас. Вырежьте новый кусок синтепона из подготовленного материала. Размеры должны соответствовать габаритам стандартного фильтра. Приклейте материал к основанию.

Пользователь Dmitriy Belogrivtsev в своем ролике показал, как самостоятельно изготовить салонный фильтрующий элемент.

Адаптер салонного фильтра

Если очистительное устройство не может выполнить возложенную на него задачу и воздушный поток, поступающий в салон, остается грязным, можно использовать специальный адаптер. Этот компонент представляет собой более усовершенствованный кожух для вентилирующего устройства обдува. Адаптер выполнен в виде разъемного устройства, изготовляется из стали и окрашивается в порошковый цвет.

Основные функции:

• с помощью адаптера автовладелец может установить в своем транспортном средстве более эффективное очистительное устройство;
• увеличивает ресурс использования салонного фильтра в целом;
• очищает воздушный поток, поступающий в салон, и делает его более свежим;
• предотвращает образование отложений из пыли и грязи в салоне автомобиля.

Соорудить такой адаптер можно своими руками из металла, используя чертежи и схемы, которые можно найти в Сети. Если такая задача вам не по силам, то лучше приобрести готовое устройство в магазине.

Адаптер

Увы, качество и эффективность стандартного фильтра салона, предусмотренного для ВАЗ 2114, оставляет желать лучшего.

По сути, он представляет собой полосу из фильтрующего материала, которая расположена между двумя решетками из пластика. Эффективность такой конструкции незначительная, что вынуждает автовладельцев предпринимать определенные меры.

Самая лучшая мера — это установка адаптера для фильтра. Изготовить его своими руками не сложно, хотя существуют и другие способы получения данной конструкции.

Пример чертежа адаптера

За счет адаптера становится возможной установка действительно эффективного очистителя воздуха для салона, который удерживает мельчайшие частицы, не позволяет водителю и пассажирам дышать пылью.

Внешне адаптер представляет собой усовершенствованный кожух системы вентиляции салона со встроенным в него фильтром. Конструкция состоит из двух элементов — задняя и фронтальная часть. В задний компонент вставляет фильтр, а стыки между частями адаптера имеют уплотнения из резиновых прокладок. Тем самым обеспечивается необходимая герметичность. Нюансы конструкции позволят избегать проникновения влаги даже при мойке машины.

Планируя установку адаптера, специалисты настоятельно рекомендуют использовать гофрированный фильтр салона, позаимствованный у ВАЗ 2110.

Простота конструкции адаптера дает возможность за кротчайшее время своими руками выполнить замену фильтра. А при установке вам не придется снимать отопитель. Так что это идеальное решение, позволяющее существенно усовершенствовать вентиляционную систему вашего ВАЗ 2114.

Варианты получения адаптера

Если вы приняли правильное решение относительно того, что хотите для своего ВАЗ 2114 заполучить адаптер, нужно решить, как именно вы его получите.

Для этого есть три основных варианта.

Читать дальше: Права на минитрактор нужны или нет

Вариант

Преимущества

Недостатки

Вы получаете устройство высокого качества, изготовленное из толстого металла и покрытого порошковой краской

Высокая стоимость самого изделия, плюс не менее дорогая доставка

Заказать у тех, кто их делает своими руками

Покупка обойдется значительно дешевле по сравнению с Интернет магазином

При желании такое устройство можно изготовить самому, потратившись только на расходники. Качество может оказаться низким

Сделать своими руками

Существенная экономия финансовых средств, возможность изготовить действительно качественный адаптер. Вы будете знать, из чего он делается и как

Придется потратить много времени и сил на изготовление

Приступать к самостоятельному изготовлению адаптера следует только в том случае, если вы полностью уверены в собственных силах. Сэкономленные деньги потратьте на покупку качественного угольного фильтра от ВАЗ 2110.

Изготовление адаптера

Инструкция для создания адаптера своими руками достаточно простая. Другой вопрос — насколько точно вы сможете реализовать задуманное.

1. Отыщите схемы для создания адаптера. Сейчас в сети их множество. Только учтите, вам нужен адаптер именно под ВАЗ 2114.
2. Изготовьте макет из бумаги, чтобы вы точно понимали, куда какая деталь идет, как они между собой соединяются.
3. Запаситесь необходимым количеством нержавеющей или оцинкованной стали. Некоторые используют пластик, однако с ним работать несколько сложнее, плюс могут возникнуть проблемы при получении изгибов.
4. Вырежьте из материала необходимые элементы адаптера, ориентируясь по чертежу и макету.
5. Тисками и киянкой сделайте сгибы. Стенки будут тонкими, потому не используйте металлический молоток. Лучше взять деревянную или резиновую киянку.
6. Соединение деталей осуществляется болтами М3 или заклепками.
7. Плюс заклепок заключается в том, что не нужно сверлить отверстия в металле. Но они имеют и недостаток — высокая вероятность повреждения тонкого листа металла.
8. На последнем этапе тщательно обработайте все стыки, соединения и отверстия с помощью герметика. Это позволит конструкции не издавать лишние шумы в процессе езды.

Готовая конструкция

Процесс изготовления займет не меньше 6 часов. Плюс дополнительно вам придется потратить время на изучение схем, чертежей и создание макета. Так что наберитесь терпения.

Какие существуют виды фильтров салона?

Данная современная доработка делится на два основных вида:

1. Обычные фильтры, которые применяют для борьбы с пылью. Их главное предназначение — фильтрация воздуха, поступающего с улицы, от пыли и мелкого мусора. Они двухслойные, состоят из специальной бумаги для фильтрации либо волокна из синтетической ткани. Задача первого слоя заключается в том, что он обеспечивает грубую очистку, а второй для финишной зачистки. Два слоя отлично справляются с пылью, не пуская её внутрь салона.
2. Фильтры с дополнительным третьим слоем, который содержит в себе активированный уголь. Этот фильтр способен защищать салон автомобиля от проникновения бактерий и опасных веществ, от неприятных запахов, и всё благодаря угольному слою.

• Современные фильтры защищают салон на 90%, и это отличный результат. Полное, тщательное очищение с помощью фильтровальных элементов не возможно, потому что при попытке увеличения плотности бумаги, фильтр начнёт хуже пропускать воздух.
• Когда вентиляция в ВАЗ-2114 включена, то она способна пропустить через себя 180 тысяч литров воздуха, на неё ложится слишком большая нагрузка, поэтому нужно поддерживать в тонусе пропускную способность.

При такой модернизации качество фильтрации улучшается, но проходимость потока воздуха становится значительно хуже, и ожидать пользы от такой модернизации не стоит.

Сколько стоит салонный фильтр на ваз 2114

Исходя из этого, нет необходимости экспериментировать с данной доработкой. Купив не оригинальный экземпляр фильтра, можно сэкономить, причём качество фильтрации будет значительно лучше. Можно попробовать приобрести элемент фильтрации автомобиля другой марки, и вполне реально, что он подойдёт. Главное, чтобы его размеры соответствовали нужному вам фильтру. Среди автолюбителей очень популярно изделие ВФ-014, так как его стоимость составляет 250 рублей, но этот фильтр не угольный.

Средняя стоимость салонного фильтра 250 рублей.

Видео «Как правильно поменять фильтрующее изделие на ВАЗ 2114»

Пользователь Александр Чкалов предоставил ролик, в котором подробно показана процедура замены устройства очистки воздуха в салоне «четырки».

Всем привет! Сегодня мы поговорим о замене салонного фильтра ВАЗ 2114.

Сам фильтр салона на автомобилях ВАЗ 2114 устанавливался с завода только в комплектации «Люкс». Однако, салонный фильтр на ВАЗ 2114 — это только одно название. Фильтром его назвать можно только с очень большой натяжкой. Дело в том, что этот фильтр представляет собой небольшой пластиковый каркас, который обтянут сверху синтепоном. От пыли такой фильтр защищает очень плохо, но с листьями и прочей крупной грязью справляется отлично. Думаю всем владельцам Лада Самара и Самара-2 знаком звук шуршащих листьев, доносящийся из печки во время ее работы. А иногда эти листья просто вылетают из воздуховодов в лицо водителю или пассажирам. Это происходит, когда фильтр не установлен совсем. В таких случаях нужно удалить из воздуховодов листву и поставить новый салонный фильтр. Вот об этом и поговорим в сегодняшней статье.

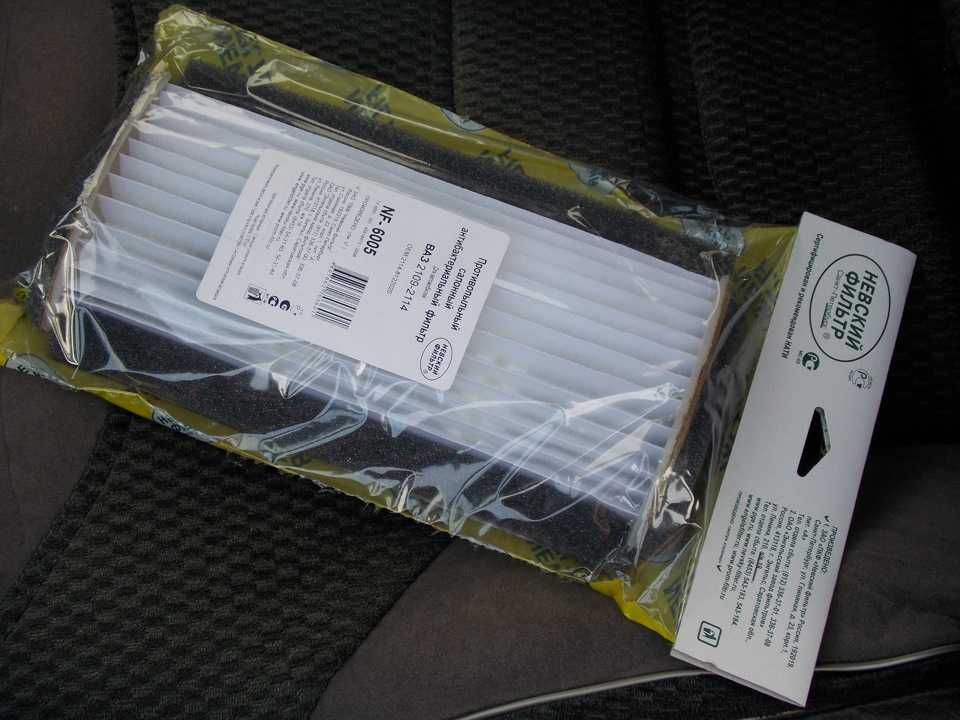

Выглядит салонный фильтр ВАЗ 2114 вот так:

Теперь открываем капот и находим по центру пластиковый кожух печки отопителя. Если у вас не был установлен салонный фильтр, то данный кожух лучше всего демонтировать, чтобы очистить печку от листвы и прочей грязи. Удобно воспользоваться в данном случае пылесосом. После чего устанавливаем кожух на место и вставляем салонный фильтр.

Если у Вас уже установлен салонный фильтр ВАЗ 2114 и Вы планируется его просто заменить, то отсоедините пружины, которыми он крепится к кожуху и на его место установите новый. Работа занимает всего несколько минут и не требует никаких инструментов.

Все! На этом замена салонного фильтра ВАЗ 2114 окончена! С целью улучшения эксплуатационных качеств рекомендуется установить на Ваш автомобиль адаптер салонного фильтра ВАЗ 2114. Это специальное приспособление, которое позволяет установить на все модели Лада Самара салонный фильтр от автомобиля ВАЗ 2110 нового образца. Об установке такого адаптера мы поговорим в статье — установка адаптера салонного фильтра на ВАЗ 2114.

А сейчас предлагаем Вам посмотреть видео замены салонного фильтра ВАЗ 2114, в котором все наглядно показано:

Спасибо за внимание и до новых встреч! Возможно Вам будет интересно:

Владельцы автомобилей ВАЗ 2114 нередко сетуют на безалаберность и недальновидность отечественного производителя. По их мнению, некоторые системы четырнадцатой модели «Самара» имеют конкретные недоработки. Взять хотя бы, к примеру, салонный фильтр автомобиля, к которому больше всего претензий. Он представляет собой полоску фильтрующего материала, помещенную меж двух пластиковых решеток. Конфигурация такого хлипкого фильтра способна удерживать только самый крупный мусор, пропуская в салон все остальные мелкие частицы грязи и различные газообразные соединения.

Конечно, при таком положении вещей, любой автовладелец ВАЗ 2114 будет мечтать об установке нормального очистительного элемента. И это можно сделать, но прежде следует озаботиться приобретением адаптера салонного фильтра. Именно о нем и пойдет речь в нашей статье. Вы узнаете, какие функции он выполняет и как его можно сделать своими руками.

Где и как приобрести салонный фильтр?

У многих автолюбителей, которые выбрали автомобиль ВАЗ-2114, возникает вопрос, как стать обладателем адаптера, чтобы сделать систему вентиляции полностью совершенной.

Тут есть несколько вариантов:

1. Можно приобрести уже готовый адаптер, причём это будет изделие высокого качества. Такие магазинные изделия изготавливаться из качественного материала, но у этого варианта есть только один минус — высокая цена.
2. Если в вашем городе есть хорошие мастера, которые смогут сделать для вас это устройство под заказ, то цена на него будет дешевле. Но никто не может гарантировать качество адаптера.
3. Самостоятельное изготовление адаптера — хороший вариант, который потребует денежных средств только на необходимые материалы. Однако, придётся потратить не мало времени, и приложить достаточно усилий. Если у вас есть определённые навыки и опыт в изготовлении подобных предметов, то вам повезло, так как вы можете рассчитывать на качественный продукт. В противном случае можно обратиться за помощью к знакомому, который в этом разбирается, чтобы он помог изготовить адаптер.

Самостоятельное изготовление адаптера

Если вы уверены, что сможете изготовить переходник своими руками, это позволит вам сэкономить немало средств, которые можно потратить на приобретение хорошего угольного фильтрующего элемента. Для начала вам необходимо найти в сети схемы изготовления адаптера (с учётом того, что это изделие рассчитано на установку в ВАЗ-2114, поскольку таких схем в интернете имеется великое множество для самых разных автомобилей).

Желательно по схеме вначале изготовить бумажный макет с точным соблюдением размеров – это позволит вам понять, какая деталь к какой состыковывается и в каком порядке. Для изготовления корпуса вам потребуется листовая оцинкованная или нержавеющая сталь. Пластик тоже неплох, но для его обработки потребуется специальный инструмент, да и сама работа с поливинилхлоридом намного сложнее, чем с металлом, особенно если требуется получение криволинейных поверхностей и изгибов.

Поскольку вы уже вырезали детали для макета, у вас не должно возникнуть сложностей с чтением чертежа. Все требуемые изгибы можно сделать, используя большие тиски и резиновую (как вариант – деревянную) киянку. Для соединения металлических деталей можно использовать либо заклёпки, либо болты. Заклёпки хороши тем, что для них не требуется сверление отверстий, однако работать с ними нужно уметь – в противном случае имеется риск повреждения тонкостенного металла.

При сборке адаптера желательно обработать все соединения, отверстия и другие подобные места герметиком, который является отличным шумоизолятором и не позволит возникать вибрации при езде с большой скоростью или по неровной дороге. При наличии достаточного опыта процесс изготовления адаптера займёт у вас максимум 5-6 часов, если не считать время, потраченное на поиск и изучение схем.

https://www.youtube.com/watch?v=eWi3Ruv3qPo

ВИДЫ САЛОННЫХ ФИЛЬТРОВ

Появившиеся в начале 1990-х годов прошлого столетия салонные воздухоочистители произвели самый настоящий фурор. Такое устройство заметно защищало салон автомобиля от попадания пыли, мусора и т.д. Изначально такие детали изготавливались из бумаги, и имели только один слой фильтрующего материала. Чуть позднее появились двуслойные СФ, они были более эффективны по сравнению с самыми первыми: в одном слое «застревал» крупный мусор, в другом слое оставались более мелкие части дорожной пыли, мусора, листьев и т.д.

В наши дни наиболее современными считаются СФ, которые основаны на особых добавках активированного угля. В простонародье такие воздухоочистители называются угольными. Преимуществами угольного очистителя воздуха является то, что помимо фильтрации мусора и пыли, фильтруются и всевозможные запахи, которые проникают в салон автомобиля извне.

Салонный фильтр на ВАЗ 2114 нового образца, достаточно эффективен в борьбе с пылью, выхлопами, гарью, запахами. Этот воздухоочиститель изготавливается с применением добавок активированного угля, помимо высокой эффективности, угольный очиститель воздуха намного долговечнее обыкновенного.

Отдельно стоит отметить такой своеобразный вид этой детали, как самодельные воздухоочистители. Многие водители, стремясь сэкономить, собственноручно мастерят воздушные очистители, однако такие конструкции достаточно неэффективны и недолговечны.

Срок службы и его продление

Как можно догадаться, салонный фильтр отнюдь не вечен. Пропуская через себя тысячи кубометров воздуха, он забивается пылью и перестает исправно выполнять свою функцию. Как правило, средний срок службы этого устройства эквивалентен пробегу в 6.000 км (для дорогих моделей фильтров — чуть больше). После этого его придется очищать или заменять на новый.

Для продления срока службы фильтра и для улучшения его рабочих качеств некоторые автолюбители устанавливают в него дополнительный фильтрующий слой, изготовленный из ткани.

Изношенный салонный фильтр сразу бросается в глаза своим непривлекательным видом — он весь покрыт пылью и забит различными волокнами. Попытаться его очистить можно, но при этом следует помнить о том, что он уже изначально имеет хрупкую структуру, а с течением времени она становится еще более ломкой.

При попытке промывания такого фильтра водой существует очень большая вероятность образования крупных дыр (не стоит объяснять, что фильтрующие свойства такого дырявого устройства окажутся близкими к нулю).

Единственным более менее правильным вариантом очистки является его споласкивание очень слабым потоком воды с дальнейшим проветриванием на чистом воздухе (желательно на ветру). Но, к сожалению, подобная операция является малоэффективной и в скором времени фильтр все же придется заменить.
