Неисправности термостата ваз 2114: симптомы неполадок и замена

Как проверить термостат не снимая с машины? Признаки неисправности термостата

Термостат – небольшая деталь в механизме двигателя внутреннего сгорания, которая отвечает за работу системы охлаждения. Когда эта составляющая прекращает работать из-под капота транспортного средства начинают выходить густые скопления пара, подобную картину очень часто можно увидеть в различных фильмах и сериалах.

Термостат выполняет машинальную передачу потоков охлажденной жидкости с разной температурой по системе охлаждения. Работает он по большому кругу при перегреве двигателя – проходя через радиатор, и по маленькому, когда двигатель холодный – обходя его стороной. Если эта деталь работает неправильно, то в холодное время года печка застывает, и салон автомобиля невозможно прогреть. Термостат есть как в поддержанном автомобиле, так и новом, если в них применяется закрытый вариант жидкой системы охлаждения с принужденной циркуляцией жидкости с низкой температурой. Принцип работы детали идентичный у всех автомобилей вне зависимости от страны производителя.

Принцип работы термостата

Главным его компонентом выступает механический клапан, который начинает работать под воздействием четкого механизма. В герметично закрытом корпусе устройства размещен специальный термочувствительный воск, который под воздействием высоких температур начинает плавиться и увеличиваться в объеме, тем самым сдавливая резиновую камеру. В свою очередь камера начинает выталкивать металлический хромированный шток, приводящий в работу клапаны.

Кода происходит запуск двигателя, термостат пребывает в закрытом состоянии, чтобы тосол не смог попасть в радиатор и остыть. В этот промежуток времени он движется по маленькому кругу системы охлаждения и остужает нагревающийся двигатель. Когда температура жидкости доходит до 90 °C, то двигатель разогнался до требуемого режима, если выше 90 °C – он начнет перегреваться, поэтому тосолу необходимо избавиться от жара и он переходит на большой круг.

Этот принцип работы очень прост, но когда целостность конструкции не соблюдается, воск способен вытечь из-за употребления некачественного тосола (антифриза) либо коррозийных процессов, что приведет к повышению силы трения подвижного штока.

Как проверить термостат на ВАЗ 2114 и выполнить его замену

Прежде чем приступить к устранению неисправности, термостат нужно проверить. Существует три способа проверки, которые рекомендуется применять комплексно.

• Необходимо завести автомобиль и прогреть двигатель на протяжении 10 минут. Открыв капот, проверить верхние и нижние патрубки радиатора, они должны быть одинаково прогреты. Если патрубки перегреваются, термостат работает неправильно (произошло заклинивание клапана в промежуточном или закрытом положении);
• Необходимо завести автомобиль и проверить температурный режим только верхнего патрубка радиатора. Патрубок должен оставаться холодным только до момента оптимального прогрева (до 90 градусов). Если патрубок остается холодным после достижения оптимального температурного режима – термостат неисправен (неисправный термостатирующий элемент, клапан остается в закрытом положении);
• Необходимо демонтировать устройство, после чего поместить термостатирующий элемент в металлическую емкость, наполненную водой. Постепенно нагревая жидкость до оптимальной температуры (85-90 градусов) смотреть, как срабатывает клапан. При нагреве до указанной температуры клапан должен открыться, если же клапан остается на месте, тогда система охлаждения не будет нормально работать. Это значит, что термостат неисправен и требует замены.

Обратите внимание, новый термостат проверить на работоспособность перед установкой будет не лишним. Для проверки отлично подойдет рассмотренный выше третий способ

Дело в том, что иногда среди новых запчастей попадаются неисправные термостаты. Чтобы избежать возможных проблем, проверка термостата перед установкой на машину настоятельно рекомендуется.

Теперь рассмотрим, как поменять термостат 2114 самостоятельно. Замена термостата ВАЗ 2114 включает в себя подготовительные работы, демонтаж, установку и проверку системы охлаждения на работоспособность.

Необходимые материалы и инструменты: новый термостат, емкость для слива охлаждающей жидкости, пара хомутов, шланг длиною 45-60см с наружным диаметром на «19», тройник, набор ключей.

Замена термостата 2114, алгоритм выполняемых действий:

• установив авто на смотровую яму или подняв на подъемнике, выждать, пока двигатель остынет;
• ключом «18» открутить крепежные винты воздушного фильтра;
• отверткой, ослабляя хомуты системы охлаждения воздуховода дроссельного патрубка и картера, открутить крепежный винт кронштейна, троса привода дроссельной заслонки;
• отсоединив электрический разъем, вывести резиновую подушку корпуса фильтра из отверстия в кронштейне и снять воздушный фильтр;
• ключом «13» открутить крепежный болт модуля зажигания к картеру сцепления и к блоку;

• ослабить нижний болт крепления ключом «17» и отвести модуль в сторону;
• открутить пробку на блоке ключом «13»;
• открутив руками сливную пробку радиатора, слить охлаждающую жидкость в приготовленную емкость;
• демонтировать термостат, ослабив четыре хомута его патрубков;
• отсоединив разъем, ключом «19» открутить датчик температуры, ключом «13» открутить крепежную гайку «массового» провода контроллера;
• открутив еще две гайки, снять блок патрубков;
• установить новый термостат, осуществить сборку в обратном порядке.

Как проверить термостат автомобиля

Можно выделить два основных способа проверки термостата автомобиля. Один из них проходит без снятия детали, но требует наличия пирометра, а второй более простой, но элемент потребуется на время проверки снять с двигателя.

Проверка термостата не снимая с двигателя

Как известно, корпус термостата соединяется с верхним шлангом радиатора, который включен в большой круг циркуляции охлаждающей жидкости. Соответственно, при рабочем термостате после пуска мотора верхний шланг радиатора должен оставаться холодным (слегка теплым) некоторое время, до того момента как по нему будет пущен антифриз.

Чтобы проверить термостат не снимая с двигателя, обзаведитесь пирометром (прибор для измерения температуры). Можно встретить мнение, что проверку следует производить и без прибора, замеряя температуру руками, но это довольно опасно, учитывая большое количество подвижных деталей при работе двигателя.

Рекомендуем: Замена топливного фильтра на «Лада Приора»

Направьте пирометр на верхний шланг радиатора и запустите мотор (холодный пуск). На протяжении двух-трех минус наблюдайте за показателями прибора. Далее сделайте вывод об исправности термостата по следующим правилам:

• Шланг на протяжении двух-трех минут был холодным (или его температура слегка поднималась), а после быстро нагрелся. Это свидетельствует о том, что термостат исправен, и он переключил циркуляцию охлаждающей жидкости с малого круга на большой после достаточного прогрева мотора;
• Шланг изначально медленно прогревался. В таком случае можно говорить, что термостат заклинил в открытом положении, и антифриз не циркулирует по малому кругу;
• Шланг не начал быстро прогреваться спустя две-три минуты. То есть, термостат неисправен, и он не переключает циркуляцию охлаждающей жидкости с малого круга на большой.

Важно: В процессе проверки термостата следите за температурой двигателя на панели приборов. Если термостат заклинил и не переключит охлаждающую жидкость на большой круг, двигатель начнет перегреваться, что может привести к выходу из строя дорогостоящих деталей

Проверка термостата в кастрюле

Широко распространенный и хорошо известный способ самостоятельной проверки термостата, это с использованием кастрюли. Как несложно догадаться, перед диагностикой потребуется снять термостат с двигателя машины и принести его домой. После этого проделайте следующее:

1. Возьмите кастрюли и наполните ее водой;
2. Осмотрите корпус термостата и ознакомьтесь на нем с технической информацией, в которой указывается, на какой температуре он должен переключиться;
3. Подвесьте в кастрюле термостат таким образом, чтобы он был погружен в воду, но при этом не касался стенок и днища емкости, то есть соприкасался только с водой;
4. Начните подогревать воду и положите в нее обычный термометр для замера температуры жидкости;
5. Когда вода подойдет к значению переключения термостата из закрытого состояния в открытое, убедитесь, что это происходит. Также сравните показатель термометра, зафиксировав температуру, на которой открывается клапан переключения круга циркуляции охлаждающей жидкости, с идеальными значениями, указанными на корпусе устройства.

Если клапан при нагреве воды открывается, отследите его поведение при охлаждении жидкости, проверив, на какой температуре он вернется в исходное положение. На основании полученных данных сделайте вывод о работоспособности термостата.

О принципе работы термостата

Деталь представляет собой термочувствительный элемент, открывающий заслонку при нагревании до определенной температуры (от 87 до 93 °С). Исполнительный механизм срабатывает от расширения рабочего тела – специальной жидкости, реагирующей на изменение температуры окружающей среды (в данном случае – антифриза).

Термостат с герметично закрывающейся заслонкой обычно помещен в собственный корпус и является отдельной деталью. Но существуют и бескорпусные изделия, устанавливаемые внутрь предусмотренного канала в двигателе. Алгоритм работы у всех моделей одинаков:

1. После запуска холодного мотора охлаждающая жидкость течет по малому кругу – через водяную рубашку силового агрегата и малый теплообменник печки. Проход к основному радиатору перекрыт заслонкой, благодаря чему прогрев двигателя ускоряется.
2. При достижении установленного порога температуры заслонка начинает открываться, пропуская часть антифриза охлаждаться в главном радиаторе.
3. Когда мотор прогревается до рабочей температуры (свыше 90 °С), проход открывается полностью и весь тосол движется по большому контуру циркуляции.

Первичные признаки неисправности термостата сводятся к двум симптомам: постоянное «кипение» либо невозможность прогреть силовой агрегат, особенно в зимний период.

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

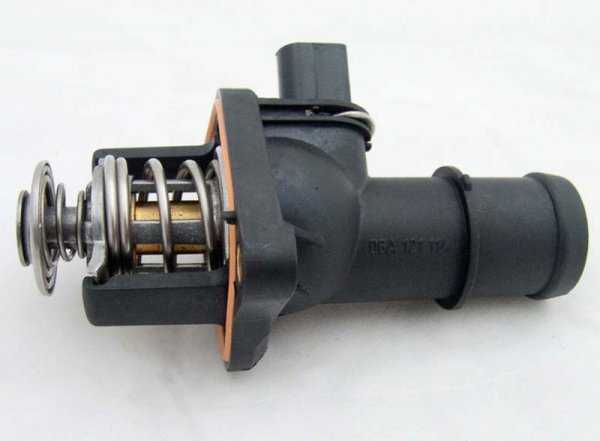

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

• два входных — от двигателя и радиатора;
• один выходной — к помпе.

Устройство термостата ВАЗ 2114

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.

Как узнать, сломан ли термостат: признаки

Несмотря на то что неисправный термостат будет не единственной причиной аналогичных неисправностей как в самом двигателе, так и проблем с печкой и отоплением салона авто, будьте уверены, что в 60-70% случаев при схожих неисправностях это будет именно он.

Обычно при тех или иных обстоятельствах говорят, что клапан термостата закис, либо в полностью открытом, либо в полностью закрытом положении, хотя, как правило, встречается некоторый компромисс: скажем, клапан термостата закрыт/открыт не до конца или открытие и закрытие происходит раньше положенного времени или с задержкой, протекает уплотнитель и так далее.

фото: www.cashcarsbuyer.com

Таким образом, помимо очевидных признаков, есть еще пара, говорящих о том, что термостат на вашем автомобиле вышел из строя:

• Датчик температуры показывает очень высокий нагрев мотора уже в течение первых 15 минут после запуска;
• Наоборот, двигатель греется слишком долго;
• Температура скачет, или ее набор происходит слишком медленно, даже в теплую погоду;
• Утечка охлаждающей жидкости (наблюдается розлив жидкости в виде капель под автомобилем или в моторном отсеке) из-под корпуса термостата.

Внимание! В связи с тем, что отказ термостата может привести к повреждению двигателя (из-за перегрева мотора, нередко нарушается геометрия головки блока цилиндров), стоит внимательно относиться к нестандартному поведению автомобиля и не игнорировать предупреждения

Способы проверки элемента

Самостоятельно проверить работу термостата можно прямо на автомобиле. В подавляющем большинстве случаев такая диагностика дает достоверный результат. Начинать проверку нужно при полностью остывшем моторе: завести его и периодически ощупывать нижнюю часть радиатора и патрубок, отходящий от него снизу обратно к двигателю.

Исправность термостата определяется по следующим признакам:

• на начальном этапе прогрева радиатор и подходящие к нему патрубки полностью холодные;
• при температуре антифриза 40–60 °С начинает прогреваться верхний подающий шланг, нижний остается холодным;
• когда тосол нагревается до 90–95 °С, горячим становится вся площадь теплообменника и нижний патрубок, что свидетельствует об открытии заслонки и движении жидкости по большому контуру.

Диагностику рекомендуется проводить до момента срабатывания датчика и автоматического включения вентилятора.

Отклонения от нормы интерпретируются так:

1. Если сразу теплеет входной и выходной патрубок вместе с радиатором, термостат заклинил в открытом положении. Антифриз изначально идет по большому кругу, отсюда и нагрев.
2. При достижении температуры 90 °С низ теплообменника и отходящий шланг остается холодным – заслонка термоэлемента закрыта наглухо, деталь пришла в негодность.
3. Когда верх радиатора горячий, а низ – слегка теплый, термостат заклинил в полузакрытом состоянии.

В отличие от первых двух пунктов, последний вывод требует обязательного подтверждения. Довольно сложно поставить четкий диагноз, когда охлаждающая жидкость делится на два потока, движущиеся по разным контурам. Неравномерный прогрев ребер теплообменника, включение вентилятора и скачки температуры – признаки косвенные. Аналогично проявляются симптомы воздушной пробки в охлаждающей системе.

Чтобы четко проверить работоспособность термостата, его придется демонтировать с автомобиля. Разборка и диагностика выполняется в следующем порядке:

1. Дайте мотору остыть и слейте антифриз – сначала из блока цилиндров, потом из радиатора. Опорожнять систему удобнее в широкую емкость с невысокими бортами.
2. Ослабьте хомуты крепления патрубков к термостату. Отключите их и вытащите элемент.
3. Осмотрите деталь на предмет приоткрытой заслонки. Если неисправность обнаружена, дальнейшая проверка бессмысленна – нужно покупать и ставить новую запчасть.
4. Нагрейте на кухонной плите кастрюлю с водой. Когда ее температура приблизится к кипению, опустите в емкость термостат и наблюдайте за заслонкой. Она должна открыться без задержек.
5. Извлеките деталь из кастрюли. При остывании термоэлемент должен немедленно закрыть проход.

Напоминание. После опорожнения системы охлаждения сразу отсоедините патрубок подогрева дроссельной заслонки. Когда станете заливать тосол обратно, воздух выйдет через снятый шланг.

Если в процессе проверки выяснилось, что заслонка не срабатывает либо заклинивает, деталь необходимо заменить, поскольку она не подлежит ремонту. Учитывая большое количество подделок на рынке автозапчастей, новый термостат можно предварительно испытать в магазине. Закройте пальцем выходной патрубок и попытайтесь продуть воздух сквозь входной. Герметично закрытая заслонка не даст этого сделать.

Устройте повторную проверку новой запчасти в домашних условиях, погрузив ее в кастрюлю с кипятком. Если термочувствительный механизм не сработает, сдайте некачественную деталь обратно в магазин либо поменяйте на другую.

Реанимируем термостат

Термостат принято считать деталью неремонтируемой. Это верно не во всех случаях. Бывает так, что причиной выхода термостата из строя является набивание накипи в узкие полости клапанов и пружин. Клапан «зависает», в результате двигатель перегревается или, наоборот, не выходит на нормальный температурный режим.

Такого рода неприятность характеризуется и известняковыми отложениями на других деталях системы охлаждения, в частности, радиаторе. Это вызвано использованием некачественного антифриза или (вместо него) воды с высокой жесткостью. Конечно, «зависший» термостат желательно заменить, вот только цены на новый «кусаются». За самый распространенный термостат для вазовских машин придется заплатить 170 рублей, а что делать владельцам иномарок?

Реанимация такого термостата не вызывает проблем, достаточно его обработать обычным средством для мойки чайников и других водонагревательных приборов. Для этого необходимо прокипятить его в растворе «Антинакипина» в течение 20 минут. Работоспособность проверить легко: открытие клапана хорошо видно в кипятке при температуре воды 85-90 градусов и выше. Если термостат заработал, то перед установкой необходимо промыть всю систему охлаждения составом из арсенала автохимии.

Проверка термостата

Описанные выше проблемы могут появиться в любой момент. Чтобы избежать перегрева и поломки двигателя, нужно знать, как проверить термостат прямо на автомобиле и после его снятия в домашних условиях.

важно знать, что после запуска двигателя термостат по-прежнему закрыт и охлаждающая жидкость течет по небольшому контуру (через рубашку охлаждения и печку). Это позволяет блоку питания быстрее достичь желаемой температуры

Как только достигается необходимый уровень, открывается клапан и охлаждающая жидкость проходит через основной радиатор.

Понимание этого принципа очень важно при тестировании термостата. Поэтому предлагаем вам ознакомиться со схемой

Поэтому предлагаем вам ознакомиться со схемой.

Рассмотрим два варианта диагностики.

Без демонтажа

Проще всего не снимать сборку, а проводить проверки прямо на автомобиле. Главное условие — холодный двигатель.

Процесс диагностики начинается с запуска силового агрегата и прогрева его 2-3 минуты на ХХ.

На этот раз двигателю не хватило прогрева и охлаждающая жидкость пошла по большому кругу, поэтому радиатор еще не подключен к общей системе охлаждения.

Чтобы проверить правильность работы системы, прикоснитесь рукой к трубе, которая входит в верхнюю часть основного радиатора.

Патрубок должен быть холодным, что сигнализирует о прохождении охлаждающей жидкости по небольшому кругу (только через двигатель и печку).

Следовательно, клапан испытуемого устройства находится в закрытом положении (на данном этапе так и должно быть).

Продолжайте наблюдать за работой системы охлаждения двигателя. Как только охлаждающая жидкость нагреется до 90 градусов по Цельсию (это может контролировать датчик), прикоснитесь к впускной трубе. В это время термостат должен быть открыт.

В этом случае охлаждающая жидкость направляется по максимальной окружности (с крышкой радиатора). В такой ситуации отходящий от радиатора патрубок будет хорошо прогреваться.

Кстати, нижняя труба системы охлаждения, выходящая из радиатора, тоже будет горячей.

Если вышеперечисленное условие не выполняется, можно говорить о выходе из строя термостата и его некорректной работе (например, может заклинивать клапан). В такой ситуации необходимо его проверить и при необходимости заменить.

Возможен и второй вариант, когда после запуска двигателя шланг, подходящий к радиатору, нагревается практически сразу.

Одна из причин — заклинивание клапана в открытом положении и, как следствие, движение теплоносителя сразу по большому кругу.

Результат в этом случае очевиден: силовой агрегат не будет нормально работать из-за невозможности выйти на нормальный температурный режим.

Такая неисправность не опасна для двигателя, но может привести к увеличению расхода топлива.

Возможны ситуации, когда клапан «запирается» в центральном положении, т.е не закрывается и не открывается полностью. Проблема диагностируется по длительному прогреву силового агрегата.

Определить неисправность в полевых условиях сложнее.

В этом случае термостат можно проверить, только разобрав его.

Проверка работоспособности термостата со снятием

Если неисправность не может быть определена без разборки, действуйте следующим образом:

• если такой заглушки нет, поместите емкость под нижнюю часть шланга радиатора, ослабьте хомут, которым шланг крепится к радиатору, и снимите шланг. Подождите, пока охлаждающая жидкость полностью стечет в емкость, затем разберите термостат;
• снимаем выпускной патрубок;
• установить в воде специальный градусник и наблюдать за изменением его показаний, а также за действиями самого клапана;
• выньте термостат из воды и дайте ему остыть. Если узел работал раньше, он должен закрыться через некоторое время. Опять же, если этого не произошло, то это нужно изменить.
• как только желаемая температура будет достигнута, агрегат должен запуститься и открыться. Это возможно благодаря точному срабатыванию рабочего вещества устройства (искусственного воска). При нагревании воск расширяется и позволяет клапану работать. Если он все же не заработал на нужной температуре, то можно делать выводы о неадекватности всего агрегата (о температуре срабатывания мы поговорим ниже);
• в заранее подготовленную емкость залить антифриз. В этом случае сначала установите емкость, а затем открутите сливную пробку. Для ускорения процесса выпуска охлаждающей жидкости открутите пробку на расширительном бачке;
• берем термостат и идем на кухню. Там вам понадобится плита, кастрюля (или любая другая металлическая емкость) и вода. Влейте жидкость и дайте кастрюле нагреться. Далее опустите агрегат в воду, чтобы часть корпуса не касалась стенок самой емкости;

Принцип работы термостата, схемы
