Дворники дергаются но не работают ваз 2115 • проблемы с электрикой

Причины неисправности работы заднего стеклоочистителя

Не рабочий подрулевой переключатель . Проверить просто: включаем подрулевым переключателем на задний дворник и смотрим напряжение на + выводах 1 или 3 на монтажном блоке (см. схему).Если напряжение отсутствует – подрулевой не работает. Есть и другой вариант: разбираем подрулевой и проверяем наличие замыкания между 53ah-53H контактами. Если замыкание есть – то подрулевой работает.
Не рабочий мотор-редуктор. Не рабочий мотор-редуктор либо заменить, либо ремонтировать. Под нерабочим мотор-редуктором подразумевается неисправность как самого мотора: коллектора, щеток, предохранителя и т.д., так и его составных частей: кривошип, зубья. Как заменить мотор-редуктор заднего стеклоочистителя?

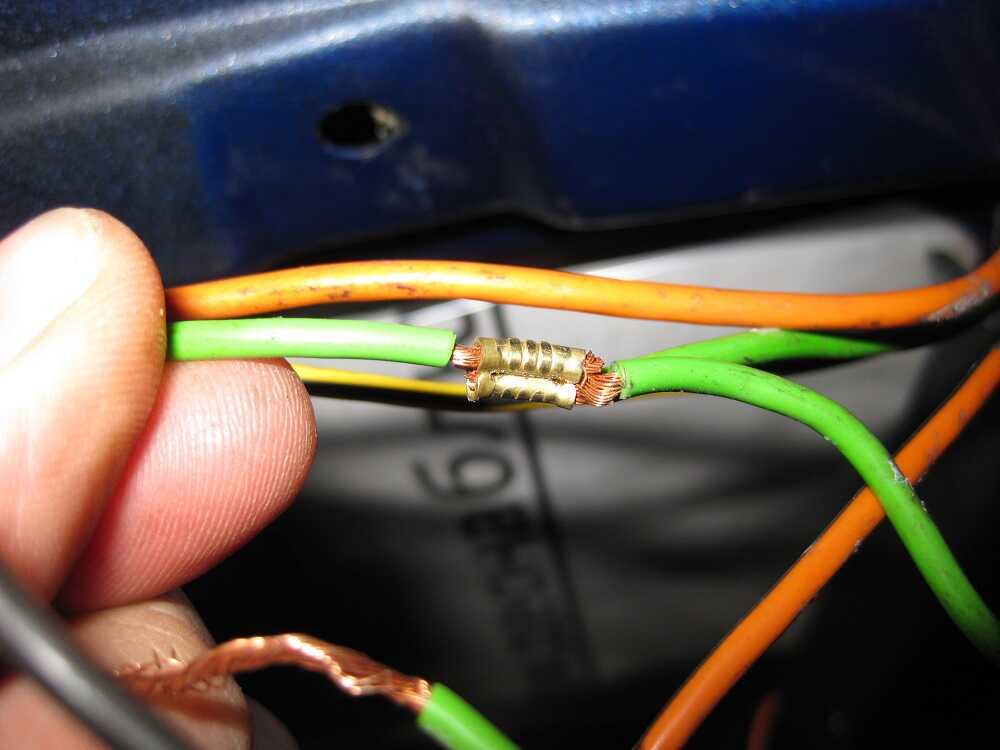

Проблема в проводке: либо окислились, оборвались провода, идущие на мотор-редуктор заднего стеклоочистителя

Особое внимание стоит уделить массе мотор-редуктора, его затяжке. Лучше будет, если даже заново зачистить массу и прикрепить в другое место

Так же возможен обрыв провода в стыке между крышей и крышкой багажника.

Для проверки лучше проверить наличие контакта на колодке заднего стеклоочистителя при помощи тестера.

Что касается реле K3 – то он не принимает никакого участия в работе заднего дворника , что является частой ошибкой новичков в ремонте автомобиля.

ВАЗ 2109 – изменение логики работы стеклоочистителей

В общем-то, нельзя утверждать, что стеклоочистители автомобиля ВАЗ 2109, в штатном своем исполнении, не справляются со своими основными обязанностями, однако на фоне оснащения более современных автомобилей логика работы дворников, этой популярной до сих пор модели ВАЗа, выглядит не столь совершенной, вследствие чего понятно желание многих автолюбителей внести в данную систему некоторые улучшения.

Сокращение числа взмахов щеток при кратковременном включении стеклоочистителя

Как известно на ВАЗ 2109 при кратковременном включении стеклоочистителя щетки делают три взмаха, причем третий взмах, как правило, обеспечивает движение щетки уже по сухому стеклу

Иначе говоря, двух ходов щетки вполне достаточно для того чтобы полностью убрать воду предоставленную омывателем и очистить стекло (при этом меньше отвлекается внимание водителя и повышается ресурс щеток и системы в целом)

Подобное небольшое неудобство устраняется достаточно просто. В общем случае задача решается методом внесения небольшого конструктивного изменения в реле управления стеклоочистителем типа 526.3747, причем если если вы не совсем уверены в своих силах, то указанное реле или его аналог можно без особого труда приобрести в магазине и экспериментировать именно с ним, не трогая, до поры до времени, родную деталь.

Что касается практического исполнения доработки, то вам понадобиться выполнить замену резистора R4 с сопротивлением 130 кОм, на элемент с меньшим номиналом, а именно от 40 до 70 кОм.

В зависимости от производителя внутреннее исполнение таких реле может быть разным и в какой-то мере помощь в поиске нужного нам резистора может оказать тот факт, что в любом случае он подключен к 4-му контакту управляющего чипа.

Может случиться так, что приобретенное вами реле имеет несколько другую конструкцию (например, вариант 723.3777 производства заводом Энергомаш) и доработать указанным способом его не удается. В этом случае перепаять можно родное реле, а приобретенную деталь, использовать в качестве резервной.

Обращается внимание, что данная доработка в равной степени подходит и для более поздних ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина и пр., то есть любых моделей, на которых используется реле аналогичного типа. Плавное изменение паузы работы щеток стеклоочистителя

Плавное изменение паузы работы щеток стеклоочистителя

При работе щеток стеклоочистителей автомобилей семейства Самара (ВАЗ 2108, ВАЗ 2109, ВАЗ 21099) на все случаи жизни используется усредненная пауза работы щеток стеклоочистителей (с перерывом в 4 секунды между тактами). Во время обычного дождя такое решение вполне оправдано, однако в случае осенней мороси дворники вынуждены протирать практически сухое стекло. Для того, чтобы изменить подобную ситуацию и усовершенствовать управление стеклоочистителями можно включить в схему системы дополнительный регулятор, позволяющий плавно уменьшать или увеличивать протяженность пауз в работе щеток. Для реализации такого изменения в логике работы дворников вам понадобиться отыскать или приобрести соответствующее переменное сопротивление.

Доработка выполняется следующим образом:

Из колодки подрулевого переключателя извлекаем желто/зеленый провод (он может иметь дополнительную маркировку «J»). На конец провода, идущий к колодке и снабженный клеммой «мама» надеваем переходную пластиковую колодку.

Отыскиваем дома или приобретаем в магазине переменное сопротивление, подходящее нам по размеру. К среднему и любому из крайних контактов резистора припаиваем провода, снабженные соответственно клеммами «папа» и «мама». Что касается рекомендуемых номиналов то резистор на 22 кОм позволит менять паузу в пределах от 0 до 25 секунд, а сопротивление на 47 кОм обеспечит увеличение паузы до 40 секунд, так что выбор за вами.

Провод от среднего контакта резистора соединяем с концом ранее извлеченного провода «J», а второй провод переменника подключаем на освободившееся место в колодке подрулевого переключателя.

Далее нам остается закрепить переменный резистор в любом удобном месте (для него можно просверлить отверстие на кожухе рулевой колонки) и снабдить его удобной эргономичной ручкой.

Теги Стеклоочистители, ваз, своими руками

Современные дворники

Если так случилось, что вам пришлось заменить стоковые дворники на новые на своем автомобиле ВАЗ 2114, отдайте предпочтение современным стеклоочистителям.

Их преимущества очевидны:

• Высокие показатели надежности по сравнению с устаревшими конструкциями;
• Длительный срок службы;
• Отсутствие скрипов во время работы;
• Эффективное выполнение своей задачи — очищения стекол.

Особое внимание стоит обратить на новые бескаркасные стеклоочистители. Их конструкция не предусматривает наличие скелета

По сути, это своего рода лента со стальной пластиной внутри. Внешне они прекрасно подходят под дизайн ВАЗ 2114, чем серьезно опережают каркасные аналоги.

Бескаркасные дворники — это вовсе не дешевое удовольствие и выбирать их нужно индивидуально под определенную модель автомобиля. Ценники стартуют от 1000 рублей, причем это далеко не самые лучшие представители премиум-сегмента щеток.

Зато бескаркасные устройства великолепно себя проявляют в зимнее время, отлично счищают снег, лед с лобового стекла, обладают превосходной аэродинамикой и оказывают воздействие на увеличение прижимной силы при движении на высоких скоростях.

Дворники — важный элемент каждого автомобиля, нарушение функциональности которых может отразиться не только на комфорте, но и на безопасности движения. Плохой обзор водителем дорожного участка приводит к печальным последствиям, потому следите, чтобы ваши стеклоочистители всегда работали исправно.

Вся система очистки лобового стекла имеет очень долгий ресурс работы. Но часто бывают случаи, когда какой-то механизм выходит из строя и, как правило, бывает это по вине самого владельца авто. Но данная проблема возникает не из-за человеческого фактора, но не исключает его.

Данная проблема чаще всего появляется в зимний период времени или же весной. Появляется она из-за окисления металла и отсутствия смазки.

1. Если вы столкнулись с данной проблемой, то мы рекомендуем вам снять всю трапецию полностью, смазать все втулки (куда крепятся поводки), шарниры, оси поводков и другие трущиеся элементы литолом.

Чтобы смазать ось – нужно снять поводки, снять стопорные кольца, снять шайбы, утопить оси под капот и смазать их.

Рекомендуем вам полностью демонтировать всю трапецию, т.к. в шарнирах забивается грязь и ржа, вычистить её без демонтажа практически нереально.

Износ мотор-редуктора. В данном случае, рекомендуется разобрать мотор редуктор, вычистить всю грязь. Мелкой шкуркой прошлифовать между лепестками редуктора, прошкурить щетки, смазать литолом, собрать.
Последствия неправильного монтажа. Если же вы перед данной проблемой занимались заменой тяг трапеции и прочее, то скорее всего вы что либо неправильно установили.

Если же свою проблему Вы не нашли в данной статье, ознакомьтесь с другими возможными неисправностями в: Не работают дворники. Что делать?

Полезное видео

Вы можете найти более полезную информацию из видео ниже:

https://youtube.com/watch?v=fBN4R0Arlcg

Задний дворник: Задний дворник расположен на задней двери автомобилей ВАЗ 2108, 2109.
он состоит из мотор-редуктора, рычага и лезвия («дворника»). Омыватель заднего стекла состоит из электродвигателя в бачке омывателя, электромагнитного клапана включения омывателя заднего стекла, патрубков, по которым подается омывающая жидкость, и форсунки над задней дверью.

Характеристики электрических цепей включения стеклоочистителя и омывателя заднего стекла (задний «дворник»)

– Электрический ток поступает в систему зажигания очистителя и стиральной машины с вывода «30» генератора, когда контакты «30» и «15/2» замка зажигания замкнуты.

– На подрулевом переключателе (справа, клемма «53ач») питание подается от замка зажигания, через предохранитель №2. 4 (F7) и блок Ш3 (X3) монтажного блока.

– При замкнутых контактах «53ач» и «53Н» переключателя на рулевой колонке включается электродвигатель стеклоочистителя на задней двери автомобиля, при замыкании контактов «53ач» и «WH» задний Мойщик окон.

Примечания и дополнения

Еще статьи о омывателях лобового и заднего стекла для ВАЗ 2108, 2109

Причины выхода из строя дворников

Причин, из-за которых не работают стеклоочистители ваз 2114, может быть несколько.

Наиболее распространенные из них — это:

1. Выход из строя предохранителя.
2. Нарушения в работе электромоторчика.
3. Поломка приводной трапеции или ее отдельных тяг.
4. Поломка подрулевого переключателя.

Первая из проблем решается наиболее просто — следует лишь проверить и, при необходимости, заменить предохранители F16 и F7 (находятся они в общем блоке предохранителей).

Схема предохранителей

Вторая причина — это выход из строя электрического мотора (мотор-редуктора), приводящего в движение устройство. Встречается такая неисправность крайне редко, поскольку электродвигатель ломается нечасто, являясь одним из самых надежных элементов в конструкции дворников.

Проверить, исправен ли моторчик, можно отсоединив от него тяги и подключив к источнику питания напрямую. Если ротор не крутится, значит мотор-редуктор неисправен, и его следует заменить.

Делать это нужно в следующем порядке:

• отключить электродвигатель от блока предохранителей;
• нанести метку на тягу (кривошип) для того, чтобы зафиксировать его положение;
• демонтировать крепеж, фиксирующий тягу;
• вывернуть болты, фиксирующие трапецию;
• снять мотор-редуктор.

Моторчик щеток

Установка нового моторчика выполняется точно в таком же порядке, но в обратной последовательности.

Еще одной часто причиной того, почему перестали работать дворники на ваз 2114, является поломка трапеции. Определить ее можно визуально, и, в случае поломки, выполнить замену всего агрегата.

Иногда случается и так, что не работает один дворник ваз 2114 (или работает неправильно), а другой функционирует исправно. Причиной этого может быть закисание втулок в местах сочленения тяг трапеции. Устранить такую неисправность просто — достаточно смазать все шарниры подвижного механизма. Если же причиной того, что работает только один дворник, стала поломка его тяги или рычага, то, опять же, следует выполнить замену всей трапеции на новую.

Трапеция щеток ваз 2114

Если все перечисленные выше причины неисправности дворников не подтвердились, то следует проверить тестером подрулевой переключатель и, в случае поломки, заменить его на новый.

Как решить проблему невозврата дворников

Первое, с чего следует начать, так это с выполнения следующих действий:

• Проверьте, корректно ли были установлены дворники на шлицы привода. Дополнительно оцените текущее состояние трапеции. Повышенного внимания в этой ситуации заслуживает кривошип привода. Если сборка действительно была выполнена неправильно, тогда просто разберите узел и соберите, только уже в нужной последовательности, согласно схеме конкретной ваших стеклоочистителей. Тут поможет руководство по ремонту и эксплуатации.
• Осмотрите тщательно шлицы привода. В некоторых случаях они ломаются, изнашиваются и могут даже начать крошиться. Как результат, шлицы начинают проскальзывать, что и мешает дворникам вернуться в исходное состояние. Не исключено, что рычаг дворника соскочил со своего посадочного места.

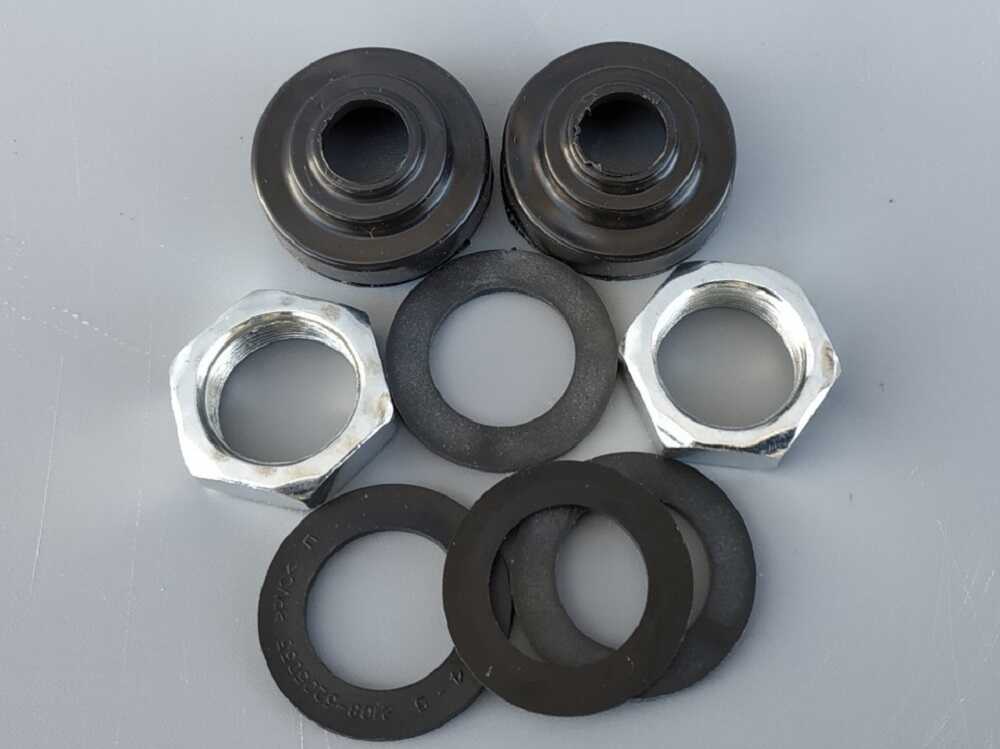

Для устранения поломки потребуется приобрести ремкомплект, а заменить изношенные компоненты системы очистки лобового стекла.

Случается и так, что щётки перестали нормально работать и при этом остановились посередине автомобильного лобового стекла, но поблизости нет сервиса для устранения проблемы. Её можно решить своими руками, если в багажнике вдруг окажется дрель или шуруповёрт со свёрлами.

Высверлив несколько отверстий, подручными средствами можно зафиксировать рычаг дворников. Для снижения трения место сверления обильно смазывается какой-нибудь имеющейся смазкой.

Проблема лишь в том, что достаточно редко автомобилисты возят с собой шуруповёрты аккумуляторного типа и свёрла. Что уж говорить о сетевой дрели, которую точно не получится запитать от автомобиля.

Проверка электропроводки

Далее нужно проверить электрическую проводку на предмет её целостности. Здесь потребуется не выключать зажигание и в таком состоянии сделать замеры напряжения на разъёме привода.

Нормальным считается напряжение около 12 В. Если напряжение на контактах разъёма отсутствует, это говорит о наличии неисправностей.

Наиболее вероятная причина — это обрыв электропроводки на участке цепи. Но проверку лучше начинать с предохранителя, расположенного в монтажном блоке. Бывает так, что он перегорает по тем или иным причинам. Если предохранитель целый, тогда двигайтесь последовательно по всей электрической проводке, идущей на стеклоочистители. Также не забудьте проверить целостность реле.

Обнаружив обрывы, нарушенные контакты или перегоревшие элементы, их требуется заменить. Проводку при обрыве лучше заменить на новую, а не просто изолировать старые провода с помощью изоленты. Это даст лишь временный эффект. Но в итоге повреждённая проводка может стать причиной регулярных неисправностей и нестабильной работы дворников на машине. Лучше потратить немного больше времени, но поменять повреждённые провода. Реле и предохранитель также идут под замену, если на них обнаружены признаки неисправностей.

Оказавшись здесь, не лишним будет почистить, а также подогнуть немного контакты на монтажных разъёмах привода дворников. В определённых ситуациях это тоже решает проблему установки щёток.

Электромотор и выключатель

Ещё одна вероятная причина, из-за которой дворники на машине не встают полноценно на место, а залипают посередине лобового стекла, это электромотор, либо же выключатель моторчика.

В такой ситуации самым правильным решением будет полная замена электрического двигателя. О ремонтопригодности говорить приходится довольно редко. Это элемент, который тяжело поддаётся восстановлению. Поэтому тратить на это время и силы не самое разумное решение. К тому же, новые электромоторы стоят недорого. Даже на элитные иномарки.

Существует и другие неисправности, из-за которых дворник не просто не хочет опускаться в самый конец лобового стекла, но и залипает в различных других положениях, полностью прекращает работу.

Если вышел из строя только левый или правый дворник, то здесь наиболее вероятно причина кроется в механической неисправности. Когда же залипает один и второй стеклоочиститель, то тут уже в большей долей вероятности приходится говорить об электрических поломках.

Столкнувшись с ситуацией, которую вы не можете решить своими силами, лучше обратиться за профессиональной помощью.

Процесс регулировки

Как правильно отрегулировать фары на ВАЗ 2114? Переходя к этому этапу стоит под рукой иметь инвентарь, который потребуется в процессе работы:

• Чистая тряпка;
• Моющее средство для окон;
• Картон или плотная ткань.

После подготовки можно приступать к настройке фар ВАЗ 2114:

1. Заглушите автомобиль, так как работа двигателя может создавать лишние колебания.
2. Включите ближний свет.
3. В салоне автомобиля переведите рычаг корректора в положение 0.
4. Подготовленным заранее картоном или тряпкой закройте один элемент.
5. Используя встроенные винты настройте направление света. Под номером 1 регулирует в вертикальной плоскости, а 2 в горизонтальной.
6. Покачайте автомобиль, это поможет убедиться в правильности коррекции света.
7. По тем же пунктам настройте свет второго элемента.

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)
F5(20A)	Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты), Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения
F6(30A)	Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A)	Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A)	Правая противотуманная фара
F9(7.5A)	Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)	Лампы габаритных огней по правому борту
F12(7.5A)	Правая фара (ближний свет)
F13(7.5A)	Левая фара (ближний свет)
F14(7.5A)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A)	Правая фара (дальний свет).
F16(15A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

При срабатывании реле не запускается электродвигатель

Причиной отказа в работе электродвигателя может оказаться как перегоревший предохранитель, так и он сам. Предохранители необходимо протестировать на работоспособность. Если они в рабочем состоянии, нужно осмотреть трапецию, расположенную под капотом, возможно, она деформировалась или в нее попал посторонний предмет. В сильный мороз, опять же, следует проверить, не примерзли ли щетки к ветровому стеклу.

Если трапеция в норме, а щетки стеклоочистителя двигаются свободно, обязательно стоит проверить электродвигатель. Для исключения других неисправностей его следует снять с автомобиля и подключить напрямую к аккумулятору. Если он начал работать, тогда впору искать причину в электрической цепи.
