Трапеция дворников ваз 2114 ремонт

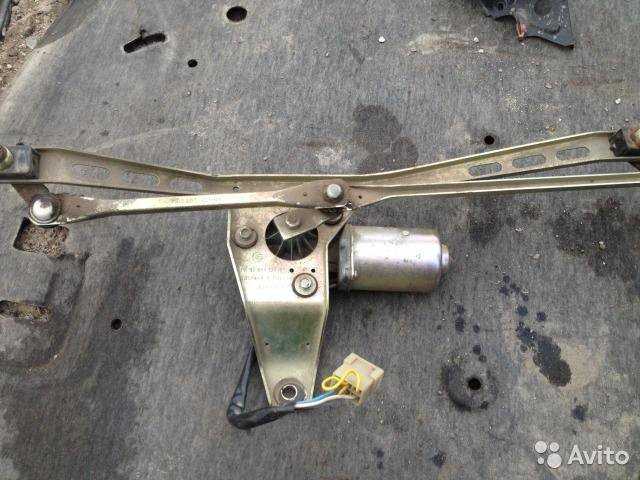

Трапеции стеклоочистителя

Основной причиной того, что необходимо заменить трапецию стеклоочистителя, является медленная работа дворников. Меняют трапецию и в случае серьезного механического повреждения. Для ее замены необходимо придерживаться определенной технологической последовательности.

Под капотом отсоединяются провода, подключенные к предохранительному блоку.
Удаляется защитный кожух, закрывающий вентилятор отопителя.
Удаляется фильтр печки.
Отсоединяется моторчик печки. Его нужно просто сдвинуть в сторону, снимать необязательно.
С дворников снимается декоративная накладка.
Под защитным резиновым чехлом находится гайка, фиксирующая стеклоочиститель. Чехол слегка приподнимается, и она откручивается. Дворник удаляется.
Вал стеклоочистителя освобождается от колец и прокладок.
Точно так же снимается и второй стеклоочиститель.
Под капотом отворачиваются болты, крепящие трапецию к кузову.

Сразу вытащить освобожденную трапецию не удастся. Будет мешать блок предохранителей, а также моторчик отопителя. Чтобы извлечь трапецию, можно воспользоваться двумя выходами.

Снять блок предохранителей, открутив гайки его крепления, удалить моторчик печки.
Отсоединить мотор-редуктор от трапеции. Извлечь по очереди мотор-редуктор, а потом трапецию.

При отсоединении мотор-редуктора от трапеции необходимо запомнить и отметить местонахождение кривошипа. Для этой цели пригодится маркер. Только после этого можно откручивать болты крепления и отсоединять моторчик от трапеции.

Размеры

На самом деле размер дворников на ВАЗ 2114 играет достаточно большую роль в качестве и эффективности очищения стекла.

Схема вулючения дворников

При превышении стандартной длины щеток, сила прижимания щетки к стеклу уменьшается, из-за чего снижается эффективность очищения поверхности. Плюс слишком большое устройство может начать задевать элементы, которые уже не относятся к лобовому стеклу. К примеру, кромки двери.

Маленькие щётки — это тоже не хорошо, поскольку тогда площадь очистки уменьшается, очищается не все поверхность стекла, которая обеспечивала бы требуемый обзор для водителя.

Тогда какой должен быть размер этих самых щеток в случае с «четырнадцатой» моделью?

На лобовом стекле ВАЗ 2114 установлены две щетки одинакового размера — 51 сантиметр

Щетку со стороны водителя можно заменить на элемент длиной 53 сантиметра, но со стороны пассажира важно оставить 51 см. В противном случае между водителем и пассажиром на стекле будет оставаться полоска счищаемой воды.

На заднем стекле ВАЗ 2114 очиститель также присутствует

Но в данном случае размер элемента составляет 30 сантиметров. Допускается установка очистителя на 33 сантиметра, что позволяет идеально вписать его в размеры заднего стекла. Некоторые устанавливают даже компоненты на 40 сантиметров, однако в таком случае вам придется обязательно увеличить границу хода дворника. Для этого снимают моторчик, смещают зубья на несколько единиц и ставят на место.

Как ускорить дворники в прерывистом режиме?

Если задаетесь вопросом о том, как сделать дворники быстрее на ваз 2114, то стоит обратиться к особенностям дворников. На данном авто присутствует 3 режима дворников, а именно прерывистый, быстрый и нормальный.

Прерывистый и нормальный режим подразумевают движение щеток с одинаковой скоростью, которая несколько меньше, чем в быстром. Можно сделать так, чтобы скорость в прерывистом режиме была максимальном, но в таком случае в быстром режиме она снизится. По факту для этого нужно поменять местами провода в разъеме, к которому подключаются дворники. Для того, чтобы определить, какие именно провода поменять, стоит посмотреть схемы.

Современные дворники

Если так случилось, что вам пришлось заменить стоковые дворники на новые на своем автомобиле ВАЗ 2114, отдайте предпочтение современным стеклоочистителям.

Их преимущества очевидны:

Высокие показатели надежности по сравнению с устаревшими конструкциями;
Длительный срок службы;
Отсутствие скрипов во время работы;
Эффективное выполнение своей задачи — очищения стекол.

Особое внимание стоит обратить на новые бескаркасные стеклоочистители. Их конструкция не предусматривает наличие скелета

По сути, это своего рода лента со стальной пластиной внутри. Внешне они прекрасно подходят под дизайн ВАЗ 2114, чем серьезно опережают каркасные аналоги.

Бескаркасные дворники — это вовсе не дешевое удовольствие и выбирать их нужно индивидуально под определенную модель автомобиля. Ценники стартуют от 1000 рублей, причем это далеко не самые лучшие представители премиум-сегмента щеток.

Зато бескаркасные устройства великолепно себя проявляют в зимнее время, отлично счищают снег, лед с лобового стекла, обладают превосходной аэродинамикой и оказывают воздействие на увеличение прижимной силы при движении на высоких скоростях.

Дворники — важный элемент каждого автомобиля, нарушение функциональности которых может отразиться не только на комфорте, но и на безопасности движения. Плохой обзор водителем дорожного участка приводит к печальным последствиям, потому следите, чтобы ваши стеклоочистители всегда работали исправно.

Вся система очистки лобового стекла имеет очень долгий ресурс работы. Но часто бывают случаи, когда какой-то механизм выходит из строя и, как правило, бывает это по вине самого владельца авто. Но данная проблема возникает не из-за человеческого фактора, но не исключает его.

Данная проблема чаще всего появляется в зимний период времени или же весной. Появляется она из-за окисления металла и отсутствия смазки.

Если вы столкнулись с данной проблемой, то мы рекомендуем вам снять всю трапецию полностью, смазать все втулки (куда крепятся поводки), шарниры, оси поводков и другие трущиеся элементы литолом.

Чтобы смазать ось – нужно снять поводки, снять стопорные кольца, снять шайбы, утопить оси под капот и смазать их.

Рекомендуем вам полностью демонтировать всю трапецию, т.к. в шарнирах забивается грязь и ржа, вычистить её без демонтажа практически нереально.

Износ мотор-редуктора. В данном случае, рекомендуется разобрать мотор редуктор, вычистить всю грязь. Мелкой шкуркой прошлифовать между лепестками редуктора, прошкурить щетки, смазать литолом, собрать.
Последствия неправильного монтажа. Если же вы перед данной проблемой занимались заменой тяг трапеции и прочее, то скорее всего вы что либо неправильно установили.

Если же свою проблему Вы не нашли в данной статье, ознакомьтесь с другими возможными неисправностями в: Не работают дворники. Что делать?

Как ускорить дворники на ваз 2114

Столкнулись с тем, что у вас медленно работают дворники на ВАЗ-2109? Не беда, такая проблема преследует многих автомобилистов. Нерадивый механизм, еще вчера работавший как часы, имеет глупую привычку медленно и неумолимо выходить из строя. Такая неприятная особенность автомобилей данной марки уже успела насолить всем владельцам ВАЗа модели 2109, если верить отзывам большинства отечественных автомобилистов.

Причин тому может быть огромное количество, и далеко не всегда дело в халатности водителей. Дворники часто выходят из строя по причине банального технического несовершенства в конструкции всеми любимого ВАЗ. Но не стоит преждевременно ругать производителей и ехать в автосервис. Ускорить износившийся механизм своими руками — это просто и под силу любому.

Часто встречающиеся причины неисправности

Почему дворники стали медленно работать? Этот вопрос звучит в кругах владельцев ВАЗа наиболее часто. Так уж вышло, что почти все авто модели 2109 страдают от этого недуга. Так из-за чего не работают дворники? Почему система так быстро изнашивается? Ниже представлен список самых распространенных проблем стеклоочистителей:

Но все эти неисправности чаще всего не имеют ничего общего с замедлением хода дворников на автомобиле. Опытные автовладельцы уже давно разобрались, в чем заключается истинная причина поломки стеклоочистителей. Чаще всего причина в том, что водители плохо ухаживают за своей машиной. ВАЗ нуждается в особенно пристальном внимании в силу своей конструкции.

Дворники сами включаются ВАЗ 2114? Решение проблемы

На лобовом стекле во время дождя, снега, образования потоков пыли скапливается вода и грязь. Чтобы от этого избавиться, конструкция машины предусматривает наличие специальных элементов — дворников.

Предохранители

Внутри салона под рукой водителя располагается регулятор скорости вращения дворников . Щетки могут иметь разный размер и функционировать в нескольких режимах.

Если говорить про дворники лобового стекла на ВАЗ 2114, то режимов работы у них четыре:

С прерываниями;
На первой скорости;
На второй скорости;
Совместно с омывателем.

На заднем стекле есть два режима:

С омывателем;
Без омывателя.

Размеры

Схема вулючения дворников

Тогда какой должен быть размер этих самых щеток в случае с «четырнадцатой» моделью?

На лобовом стекле ВАЗ 2114 установлены две щетки одинакового размера — 51 сантиметр

Распространенные проблемы

Не редко автовладельцы сталкиваются с ситуацией, когда дворники на ВАЗ 2114 работают не должным образом. Причины проблем могут быть разными, потому следует внимательно изучить поломку, после чего предпринимать соответствующие действия.

К типичным неисправностям относят:

Работают постоянно;
Стеклоочистители могут работать сами по себе, хотя водитель ничего не включал и не нажимал;
Могут работать слишком медленно;
Происходит самопроизвольное включение.

Замена моторчика

На практике замена дворников на ВАЗ 2114 может потребоваться в нескольких случаях. Самый распространенный — это выход из строя мотор-редуктора.

Причины бывают разные:

Щетки постоянно работают, реле отключения не работает;
Включение регулятора не позволяет запустить дворники;
Иногда стеклоочистители попросту не отключаются при нажатии соответствующих кнопок и пр.

Чтобы не сломать зубья нового мотор-редуктора из-за кривошипа (искривленная тяга, которая соединяет мотор и рычаги трапеции), действуйте в следующей последовательности:

Отключите предохранительный блок.
Нанесите отметку положения кривошипа.
Отсоедините крепежи кривошипа.
Открутите фиксирующие болты трапеции.
Демонтируйте моторчик.

Ремонт трапеции

Если дворники на ВАЗ 2114 медленно работают, это говорит о необходимости ремонта трапеции. Хотя на самом деле ремонтировать ее не получится, нужно просто заменить вышедший из строя элемент.

Замена трапеции

Замена потребуется при механических повреждениях. Процедура выполняется достаточно просто, но здесь придется соблюдать определенную последовательность.

Отсоедините провода под капотом, которые подключаются к блоку предохранителей.
Снимите защитный кожух, который покрывает вентилятор отопителя.
Снимите фильтр отопителя (печки).
Отключите мотор печки. Он просто сдвигается в бок, демонтировать его не обязательно.
С дворника снимается накладка.
Под резиновым чехлом защиты располагается гайка, которая держит стеклоочиститель. Чехол нужно немного поднять и гайку будет легко открутить. Снимите дворник.
Снимите кольца и прокладки с вала очистителя.
Аналогичную процедуру проведите со вторым дворником.
Под капотом демонтируйте болты, которые соединяют трапецию с кузовом.
Снимите блок предохранителей и мотор печки, либо открутите мотор-редуктор от трапеции, после чего поочередно извлекается мотор и трапеция. Это два способа, которые позволят вам достать вышедшую из строя трапецию.

Быстрая диагностика по массе

Вывод массы находится на нижнем болте креплении привода стеклоочистителей, в отстойнике. Если вы подозреваете, что проблема заключается в плохой массе, включите стеклоочистители на максимальном режиме и запомните скорость их движения. Потом включите печку. Печка и дворники подключены к одному выходу массы, поэтому если проблема в ней, скорость движения дворников после включения печки существенно снизится.

Чтобы устранить проблему, найдите выход массы, зачистите контакты, при необходимости пропаяйте клеммы, покройте соединение защитной смазкой, хорошо затяните гайку крепления.

Пошаговый процесс замены

Шлицевой отверткой снимите резиновые колпачки и открутите две гайки крепежа поводков дворников. Гайки под головку на десять.

Снимите поводки дворников, потянув от руки на себя.
С помощью шлицевой отвертки снимите четыре пластиковые заглушки и открутите четыре винта под крестовую отвертку. Винты крепят накладку жабо под лобовым стеклом.
Крестовой отверткой открутите семь винтов крепления утеплителя моторного щита к накладке жабо. Крепящие винты расположены под всей длине утеплителя.

В углах справа и слева открутите под одной гайке крепления жабо. Гайки под головку на десять.

Поднимите накладку вверх и отведите в сторону.

Поднимите расширительный бачок охлаждающей жидкости вверх и отведите в сторону. Шланги подходящие к бачку снимать не нужно.

Открутите две гайки крепления трапеции к перемычке под лобовым стеклом.

В глубине открутите последний болт крепежа трапеции и демонтируйте ее вместе с моторчиком. Болт под головку на десять.

При необходимости открутите три болта крепежа моторчика и переставьте его на новую трапецию.

Наглядно процесс замены трапеции дворников ВАЗ 2110, 2111, 2112 в этом видео:

Пошаговая замена трапеции стеклоочистителя

В сырую погоду на скорости дворники опускались не до конца и если стоять на месте иногда тоже могли до конца не опуститься, присутствовал люфт валов трапеции скорее всего из-за этого до конца не опускались.

Купил новую трапецию фирмы АВТОПРИБОР.

Резинки гайки уплотнители трапеции.

Графитовую смазку.

Замена трапеции дворников

Снимаем дворники.

Снимаем колпачок и ключом на 24 откручиваем гайки.

Отсоединяем разъём мотора стеклоочистителя.

Откручиваем кривошип трапеции с мотора стеклоочистителя.

Откручиваем болт крепления трапеции с массой.

Откручиваем мотор стеклоочистителя и вытаскиваем мотор.

Откручиваем кожух мотора печки.

Поднимаем часть уплотнителя.

Снимаем крышку монтажного блока.

Максимально продвигаем трапецию в сторону монтажного блока и вытаскиваем её.

Старая трапеция уже выработалась, сильно разболталась.

Разбираем новую трапецию для дополнительной смазки

Снимаем кривошип, для этого отвёрткой разъединяем кривошип от трапеции.

Разъединяем отвёрткой тяги трапеции.

Снимаем стопор с вала и вытаскиваем вал.

Все движущиеся детали смазываем и собираем обратно.

При покупке новой трапеции без мотора, обратите внимание на отверстие в кривошипе оно может быть больше чем вал на двигателе и попросту не цепляться на шлицах двигателя, так случилось и у меня, кривошип я поставил от старой трапеции он у меня был распрямлён для увеличения хода дворников

Смазка мотора стеклоочистителя

Откручиваем два винта пластикового кожуха и снимаем его, откручиваем два винта пластины и приподнимаем пластину.

В моем моторчике еще было достаточно заводской смазки.

Но я все равно еще добавил не много графитовой смазки. Собираем обратно мотор. Ставим новую трапецию собираем в обратном порядке.

Советы автолюбителей и профессионалов

1. Как поменять моторчик заднего дворника

Крепление заднего стекла авто обычно отличается от переднего. Поэтому система привода стеклоочистителя там также устроена иначе. Соответственно, ответ на вопрос, как поменять моторчик заднего дворника, тоже имеет ряд нюансов:

Первым делом стеклоочиститель фиксируют в вертикальном положении, чтобы открыть доступ к винтам крепежа.
Следующий этап заключается в отсоединении от механизма всех внешних коммуникаций и разборке самой конструкции. Первым делом демонтируют рычаг, затем защитный колпак поворотного валика и откручивают крепеж кронштейна.
Невозможно снять моторчик задних дворников без освобождения багажника от обивки. Она держится на пистонах, которые требуется вынуть в тех местах, где расположена колодка подсоединения проводки к мотор-редуктору.

Отсоединить обязательно две колодки. Одна используется для подключения кабелей, вторая для шлейфов.

После отсоединения электрической части выкрутить удерживающие двигатель винты.
Затем можно извлечь двигатель, для чего поворачивать его вправо-влево.

2. Как проверить работоспособность моторчика дворников

Во время ремонта или осмотра с целью профилактики есть несколько способов увидеть неисправности в работе системы очистки стекол:

Щетки должны быть закреплены в держателях в нормальном положении, качаться со скоростью, соответствующей заданию, и не встречать препятствий на пути.
Для диагностики электродвигателя использовать тестер. Его возможностей достаточно для обнаружения разрыва контактов, выявления некачественных соединений.
Разборка механизма нужна для визуального осмотра состояния шестерен редуктора

Особое внимание уделить состоянию зубчатых колес и резьбы на валиках. Прочие же механические узлы можно оценить во время осмотра даже без разборки.

Разборка редуктора

Если дворник не работает из-за загрязненности редуктора, то его нетрудно будет почистить. Но ни при каких обстоятельствах не выкручивайте регулирующий винт, установленный в нем – в противном случае вы скорее всего не сможете впоследствии правильно восстановить зазор якоря.

Порядок действий следующий:

с редуктора снимают защитную панель;
извлекают шестеренку;
достают гайки закладные, отвернув предварительно два болтика;
корпус редуктора отсоединяют вместе со щеткодержателем от моторчика;
якорь достают и очищают компрессором.

Снятие заднего дворника в целом производится по такому же алгоритму, но придется еще убрать обшивку двери, чтобы добраться до проводов и других элементов.

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

Разборка узла;
Выявление неисправностей;
Устранение причин поломки очистителей;
Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

Схема

Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Снятие, ремонт и установка стеклоочистителя

Вам потребуются: ключи «на 10», «на 24», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления.

3. Снимите рычаги щеток с валиков механизма стеклоочистителя

Примечание. Если рычаг не удается снять рукой, отверните гайку крепления рычага, не отворачивая ее до конца, чтобы не повредить резьбу. С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг.

4. Снимите по одному защитному колпачку с обеих сторон.

5. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.

6. Снимите резиновые выравнивающие шайбы с обеих сторон.

7. Откройте капот и разъедините колодку жгута проводов стеклоочистителя. Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. «Снятие и установка вентилятора отопителя»), иначе он будет мешать извлечению стеклоочистителя.

8. Снимите крышку монтажного блока реле и предохранителей, отжав защелки крышки.

9. Выньте все реле из блока, чтобы они не мешали снять стеклоочиститель.

10. Выверните болт нижнего крепления кронштейна стеклоочистителя.

11. Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове.

12. Снимите держатель с проводов, чтобы не потерять его.

13. Выведите валики механизма стеклоочистителя из отверстий в кузове.

14. Сдвиньте стеклоочиститель так, чтобы его двигатель оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель, выведите его двигатель из отсека. Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека.

15. Отверните гайку крепления кривошипа механизма стеклоочистителя…

16. …и снимите кривошип с вала редуктора, поддев его отверткой.

17. Выверните три болта крепления редуктора с электродвигателем.

18. Выверните два винта крепления проводов электродвигателя и отсоедините провода от термобиметаллического предохранителя. Снимите двигатель с кронштейна.

19. Снимите стопорное кольцо с вала редуктора.

20. Снимите с вала редуктора регулировочные шайбы.

Примечание. Промаркируйте регулировочные шайбы, чтобы при сборке установить их на те же места и в том же количестве.

21. Выверните три винта крепления…

22. …и снимите крышку редуктора.

Предупреждение! При разборке не выворачивайте регулировочный винт, иначе нарушится осевой зазор вала якоря.

23. Снимите панель с редуктора.

24. Выньте шестерню редуктора.

25. Выверните два винта (второй находится за корпусом редуктора)…

26. …и выньте две закладные гайки.

27. Снимите корпус редуктора со щеткодержателем с корпуса электродвигателя.

28. Выньте якорь из корпуса двигателя. После разборки продуйте корпус электродвигателя сжатым воздухом, чтобы удалить угольную пыль.

29. Снимите с обоих валиков механизма стеклоочистителя стопорные кольца…

30. …и регулировочные шайбы.

31. Выньте тяги из кронштейна стеклоочистителя и снимите регулировочные шайбы с обоих валиков.

32. Выньте уплотнительные кольца из проточек с обеих сторон кронштейна.

Примечание. Дальнейшая разборка системы тяг невозможна, так как тяги неразборной конструкции: 1 – кривошип; 2 – короткая тяга; 3 – шарнир тяг; 4 – валики механизма стеклоочистителя; 5 – длинная тяга.

33. Если пружины щеток повреждены или потеряли упругость, замените их.

34. Проверьте легкость перемещения щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий. Замените изношенные или со сколами щетки. При замене припаяйте выводы новых щеток к щеткодержателю

35. Зачистите коллектор мелкозернистой шкуркой, если он загрязнен или на нем есть риски, царапины и т.п. При сильно изношенном или обгоревшем коллекторе замените якорь или редуктор с электродвигателем в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкозернистой шкуркой.

36. Замените шестерню редуктора с сильно изношенными или поломанными зубьями.

37. Выправите погнутые тяги. Если это невозможно, замените тяги в сборе.

38. При повреждении шлицев или резьбы валиков замените тяги в сборе.

39. Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкозернистой шкуркой.

40. Замените порванные, потрескавшиеся или потерявшие упругость резиновые подушки и другие резиновые детали.

41. Соберите и установите стеклоочиститель в обратном порядке с учетом следующего:

проследите, чтобы при установке якоря в корпус в выемку вала был установлен упорный шарик;

42. Установите очиститель ветрового стекла в порядке, обратном снятию.

Источник

ВАЗ 2109 – изменение логики работы стеклоочистителей

В общем-то, нельзя утверждать, что стеклоочистители автомобиля ВАЗ 2109, в штатном своем исполнении, не справляются со своими основными обязанностями, однако на фоне оснащения более современных автомобилей логика работы дворников, этой популярной до сих пор модели ВАЗа, выглядит не столь совершенной, вследствие чего понятно желание многих автолюбителей внести в данную систему некоторые улучшения.

Сокращение числа взмахов щеток при кратковременном включении стеклоочистителя

Как известно на ВАЗ 2109 при кратковременном включении стеклоочистителя щетки делают три взмаха, причем третий взмах, как правило, обеспечивает движение щетки уже по сухому стеклу

Иначе говоря, двух ходов щетки вполне достаточно для того чтобы полностью убрать воду предоставленную омывателем и очистить стекло (при этом меньше отвлекается внимание водителя и повышается ресурс щеток и системы в целом)

Подобное небольшое неудобство устраняется достаточно просто. В общем случае задача решается методом внесения небольшого конструктивного изменения в реле управления стеклоочистителем типа 526.3747, причем если если вы не совсем уверены в своих силах, то указанное реле или его аналог можно без особого труда приобрести в магазине и экспериментировать именно с ним, не трогая, до поры до времени, родную деталь.

Что касается практического исполнения доработки, то вам понадобиться выполнить замену резистора R4 с сопротивлением 130 кОм, на элемент с меньшим номиналом, а именно от 40 до 70 кОм.

В зависимости от производителя внутреннее исполнение таких реле может быть разным и в какой-то мере помощь в поиске нужного нам резистора может оказать тот факт, что в любом случае он подключен к 4-му контакту управляющего чипа.

Может случиться так, что приобретенное вами реле имеет несколько другую конструкцию (например, вариант 723.3777 производства заводом Энергомаш) и доработать указанным способом его не удается. В этом случае перепаять можно родное реле, а приобретенную деталь, использовать в качестве резервной.

Обращается внимание, что данная доработка в равной степени подходит и для более поздних ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина и пр., то есть любых моделей, на которых используется реле аналогичного типа. Плавное изменение паузы работы щеток стеклоочистителя

Плавное изменение паузы работы щеток стеклоочистителя

При работе щеток стеклоочистителей автомобилей семейства Самара (ВАЗ 2108, ВАЗ 2109, ВАЗ 21099) на все случаи жизни используется усредненная пауза работы щеток стеклоочистителей (с перерывом в 4 секунды между тактами). Во время обычного дождя такое решение вполне оправдано, однако в случае осенней мороси дворники вынуждены протирать практически сухое стекло. Для того, чтобы изменить подобную ситуацию и усовершенствовать управление стеклоочистителями можно включить в схему системы дополнительный регулятор, позволяющий плавно уменьшать или увеличивать протяженность пауз в работе щеток. Для реализации такого изменения в логике работы дворников вам понадобиться отыскать или приобрести соответствующее переменное сопротивление.

Доработка выполняется следующим образом:

Из колодки подрулевого переключателя извлекаем желто/зеленый провод (он может иметь дополнительную маркировку «J»). На конец провода, идущий к колодке и снабженный клеммой «мама» надеваем переходную пластиковую колодку.

Отыскиваем дома или приобретаем в магазине переменное сопротивление, подходящее нам по размеру. К среднему и любому из крайних контактов резистора припаиваем провода, снабженные соответственно клеммами «папа» и «мама». Что касается рекомендуемых номиналов то резистор на 22 кОм позволит менять паузу в пределах от 0 до 25 секунд, а сопротивление на 47 кОм обеспечит увеличение паузы до 40 секунд, так что выбор за вами.

Провод от среднего контакта резистора соединяем с концом ранее извлеченного провода «J», а второй провод переменника подключаем на освободившееся место в колодке подрулевого переключателя.

Далее нам остается закрепить переменный резистор в любом удобном месте (для него можно просверлить отверстие на кожухе рулевой колонки) и снабдить его удобной эргономичной ручкой.

Теги Стеклоочистители, ваз, своими руками

Замена дворников на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Дворники – какими словами ещё их только не называют, кто то по простому щётки говорит, кто то правильно выражается говоря стеклоочистители поменять нужно на автомобиле, ну а кто то просто дворники называет, эта очень важная деталь для автомобиля и она должна на нём присутствовать, тем более со временем щётки изнашиваются и хуже чистить начинают, поэтому их ещё и менять своевременно нужно, многие щёткам не придают особой значимости, а это и зря, как некоторые говорят ещё: “Да стоят они и стоят на новые тратиться не собираюсь”, но всё же потратиться когда ни будь придётся, вить их неисправность может привести к аварийной ситуации на дороге, кроме этого приведём пример, если вы когда ни будь ездили на старых автомобилях таких как ВАЗ 2101 с родными дворниками в ливень, то вы поймёте сразу разницу с тем же самым автомобилем ВАЗ 2114 проехав на нём в тот же самый ливень и поверьте нам, эта разница очень ощутима и на безопасность тоже влияет, поэтому за дворниками нужно следить и время от времени менять, а то в дождь практически невозможно станет ездить.

Примечание! Чтобы произвести замену данных деталей, много инструментов не нужно, вам понадобиться главное это: Гаечные ключи, ну и отвёртка возможно пригодится и кроме этого больше ничего не нужно!

Как быстро проверить работу моторчика дворников

Ранее мы уже разбирали возможны проблемы с дворниками, но сегодня в данной статье мы поговорим о следующем: Что и где искать, что проверять и менять, если дворники вообще не работают, никаких звуков работы электромотора нет.

Проводка

Отсоедините колодку проводов стеклоочистителя. Далее нам понадобится тестер для наличия тока на этой колодке.

(Схема А) на клемме 6 должно быть напряжения порядка 12 вольт (в зависимости от степени зарядки аккумулятора), массу 4, предохранитель 4 и 5 (в монтажном блоке на схеме), переключатель, замок зажигания и т.д.

Как правило, отсутствие какого либо контакта свидетельствует об окислении проводов в монтажном блоке, поэтому внимательно изучите схему, зачистите нужные провода.

Неработоспособность подрулевого переключателя дворников

Для проверки – включаем сначала первый режим, затем второй (второй и третий щелчок на подрулевом переключателе), затем проверяем на колодке стеклоочистителя наличия тока 12в на 1 и 2 разъеме соответственно.

Если же тока нет, пробуем заменить подрулевой переключатель. Если замена не помогла – ищем обрыв в проводке.

Мотор-редуктор

Для его проверки, мотор-редуктор нужно демонтировать, попробовать включить на прямую от аккумулятора. Так же стоит отметить, что мотор-редуктор включает себя биметаллический предохранитель. На новых моделях мотора-редуктора он находится в самом моторе, на старых – рядом с мотором или на его корпусе

Обязательно обратите на него внимание

Если мотору пришел конец – не спешите его менять. Он перебирается за пару часов. Скорее всего на нем стерлись щетки или просто нет смазки.

Надеюсь, наш ресурс помог Вам и решению Вашей проблемы. Спасибо, что выбираете нас.
