Реле задних противотуманных фар ваз 2114: где находится и как заменить

Электрическая схема подключения генератора ВАЗ 2114 модели 94.3701

Генератор 94.3701 является синхронной электрической машиной переменного напряжения с электромагнитным возбуждением с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения

Расшифровка обозначений на схеме подключения генератора ВАЗ 2114: 1 — аккумулятор; 2 — генератор ВАЗ 2114 модели 94.3701; 3 — блок предохранителей; 4 — контрольная лампа заряда аккумулятора, расположенная в комбинации приборов; 5 — замок зажигания

Расшифровка обозначений на схеме: 1 — контролька 12В, 3Вт; 2 — магнето; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — источник электричества

Короткое замыкание дополнительных диодов генератора 94.3701 можно проверить на автомобиле, не снимая генератор с нее, по приведенной ниже схеме. При этом нужно отсоединить провода от аккумулятора и генератора, снятьзащитный кожух генератора и отключить провод от контакта «D+» регулятора напряжения.

Рабочий вентиль пропускает электричество только водном направлении,Сломанный — не пропускает электричество (обрыв це-
пи), или пропускает ток в двух направлениях (короткое замыкание).

Расшифровка обозначений на схеме: 1 — источник электричества; 2 — контролька; 3 — магнето; I — контроль сразу «плюсовых» и «минусовых» вентилей; II — контроль «плюсовых» вентилей; III — контроль «минусовых» вентилей

Что делать если не работают противотуманки на ВАЗ 2114

Чаше всего причиной неработающей противотуманной фары ВАЗ 2114 является перегорание лампы. В этом случае необходимо вынуть лампу из корпуса ПТФ и произвести визуальный осмотр. Если при этом вы обнаружите перегоревшую спираль лампы, следовательно, необходимо меняем лампу на новую. Также бывают случаи, что при визуальном осмотре лампа может быть не перегоревшая. В любом случае необходимо вставить и проверить другую исправную лампу. Так как и в ситуации с предохранителем одновременно перегореть две лампы не могут, так что если обе противотуманнки ВАЗ 2114 не работают, причина здесь иная.

Что бы кто не говорил, а головной свет на отечественных ВАЗах оставляет желать лучшего. Не исключением является и ВАЗ 2114, фары в сумрачное и ночное время суток светят отвратительно, поэтому приходится дополнительно использовать свет протывотуманных фар или как их еще называют ПТФ. Однако, часто случается что ПТФ не работают и чтобы быстро найти причину поломки противотуманных фар на ВАЗ 2114 предлагаем вам ознакомится с основными причинами отказа противотуманок.

Признаки неисправности реле

Деталь часто выходит из строя от времени. Она изначально бывает некачественной. Поэтому срок её службы может быть небольшим. На неисправность релюшки указывают такие симптомы, как:

Трудности с запуском двигателя или невозможность запустить мотор. Эти проблемы бывают, как постоянными, так и происходящими через раз. При этом АКБ исправен и заряжен;
Отопитель работает с перебоями. Интенсивность его работы может неожиданно меняться или он на время прекращает функционировать. Иногда печка вообще отказывается включаться;
Плохо работают стеклоочистители и обогрев стёкол. Дворники и обогрев могут действовать с перебоями или не включаться вовсе.

При поломке элемента обычно встречается сразу несколько признаков. Они могут напоминать неисправность стартера. Но, прежде чем, диагностировать его, проверяют релюшку. Ведь часто проблема связана с ней.

Схема управления двигателем ВАЗ 2111 — Евро-2 (Bosch MР7.0)

Фрагмент монтажного блока;
Вентилятор охлаждения двигателя;
Индикатор состояния автомобильной противоугонной системы;
Блок управления противоугонной системой для автотранспортных средств;
Датчик температуры охлаждающей жидкости;
Датчик расхода воздуха;
Дроссельная заслонка;
Башмак прикреплен к датчику положения дроссельной заслонки;
Замок подключен к регулятору холостого хода;
Контролер;
Блок подключен к проводке кондиционера;
Датчик кислорода;
Датчик детонации;
Датчик положения коленчатого вала;
Датчик скорости;
Адсорбер;
Аккумуляторная батарея;
Главное реле;
Колодка крепится к ремню антиблокировочной тормозной системы;
Диагностический блок;
Предохранитель главной цепи реле;
Предохранитель защиты контроллера;
Предохранитель электробензонасоса и его реле;
Реле зажигания электробензонасоса;
Реле включения электровентилятора;
Замок подключен к проводке панели приборов;
Замок подключен к проводке панели приборов;
Модуль зажигания;
Электрический топливный насос с датчиком уровня топлива;
Свеча;
Форсунки.

F – Кабель передней проводки, идущий к клемме «B +» генератора;
G – Передние кабели проводки.

Порядок условной нумерации заглушек в планках:

A – Контроллер данных;Б – Блок управления противоугонной системой автомобиля;
Б – Индикатор состояния противоугонной системы автомобиля;
G – колодки 26;
D – дроссельная заслонка;
E – датчик расхода воздуха;
F – Электрический топливный насос и лямбда-зонд;
3 – Датчик скорости;
И – Модуль зажигания.

Назначение заглушек в блоке 26:

На низковольтном входе тахометра в панели приборов;
—
К контрольной лампе системы управления двигателем в комбинации приборов (от контроллера);
К выключателю света, расположенному на стойке водительской двери;
К контрольной лампе системы управления двигателем в комбинации приборов (мощность);
К бортовому компьютеру (сигнал расхода топлива);
К панели приборов (сигнал скорости автомобиля);
К выводу “15” выключателя зажигания (штекер 4 блока выключателей)

Как подключить дневные ходовые огни?

Как подключить дневные ходовые огни своими руками? Вариантов подключения оптики существует множество, мы уделим внимание наиболее востребованным из них

Вариант 1

Способ монтажа оптики ДХО

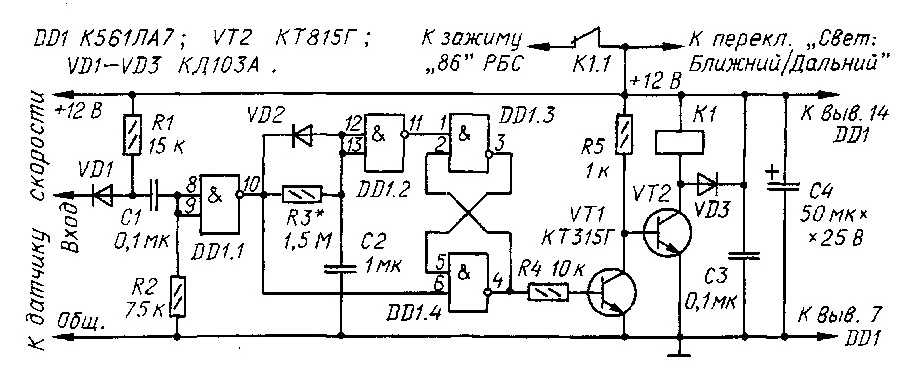

Для начала рассмотрим автоматическое включение ДХО своими руками с отключением при остановке двигателя. Схема представлена выше, она на 100% соответствует всем нюансам ПДД. Следует также отметить, что эта схема проверялась на всех ТС российского производства. В данном случае источником данных о движении машины является датчик скорости.

Выходы 1-1 необходимо подсоединить своими руками к участку цепи от переключателя ближнего света к выходу 85. Если когда авто стоит с включенным зажиганием вы желаете, чтобы в нем были активированы ближние огни, а не габаритная оптика, то контакты следует подключить параллельно. Для реализации схемы может применяться любое реле, обладающее размыкающей парой контактов.

Вариант 2

Простой способ монтажа оптики ДХО с датчиком масла

Способ монтажа оптической системы своими руками с опцией подключения огней при запуске двигателя и выключением от габаритной оптики. Данный способ управления ДХО полностью проверен на машинах ВАЗ семейства 2110. Таким образом информация о функционировании двигателя передается через . Все необходимые данные от датчика моторной жидкости поступают из приборной панели. ДХО активируются и деактивируются через либо фары ближнего света.

Обратите внимание — датчик давления масла, через который будет поступать сигнал, должен быть полностью исправным. Если регулятор будет выдавать неверную информация о давлении масла, работа системы может быть нарушена

Следует отметить, что в качестве оптики в этом случае вполне возможно применять противотуманки или ближние огни.

Вариант 3

Третий способ монтажа ДХО

Еще один способ с возможностью монтажа своими руками и использованием устройства переключения ближнего света. В этом случае управление оптикой начинается после запуска мотора, ДХО отключаются, когда двигатель останавливается. Для реализации такого варианта своими руками вам потребуются две диодные лампочки, не мощные, которые следует подсоединить последовательным образом. К лампам нужно подпаять провода, длина которых в общем составит 40 см. Затем необходимо правильно подключить лампочки, поскольку они являются полярными.

Далее, необходимо демонтировать и разобрать контрольный щиток приборов, контакт подключается с выходом Х1. Затем надо демонтировать кнопку, через которую будет активироваться оптика. Другой конец провода необходимо вмонтировать в разъем. Затем клавишу можно вмонтировать обратно и посмотреть, как она работает (автор видео — Вячеслав К).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности

А защищает противотуманки заглушка круглый год в любое время суток.
При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Проблема в фарах

https://www.youtube.com/watch?v=t0ysCPFw_WA

Поиск причины неработающих фар можно начинать с самих ПТФ, когда не горит или моргает только одна фара. В этом случае следует проверить состояние проводов, соединенных с фарой, состояние контактов. Противотуманки более других осветительных приборов подвержены многим неисправностям, так как располагаются к дорожному полотну ближе других фар.

Под действием влаги часто окисляются контакты, да и сама фара страдает, изнашивается отражатель. Осколки метализированного отражателя проникают внутрь, в соединения проводов, устраивая короткое замыкание. По этой причине лампочки начинают перегорать гораздо быстрее.

яркость светового луча;
состояние электросхемы самих фар;
частота замыканий, которые являются причиной перегорания ламп и предохранителей.

Чтобы добраться до внутренностей ПТФ, придется снять бампер и разобрать фары.

Если отражатель действительно испорчен, как на этом снимке, предстоит раскошелиться на новые.В регионах с влажным климатом, если противотуманки эксплуатируются достаточно длительное время, имеет смысл поменять всю электросхему подключения ПТФ, используя такой комплект. На его коробке имеется и схема подключения.

Как проверить предохранитель?

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Описание реле:

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:

К1-реле включения очистителей фар; К2-реле-прерыватель указателей поворота и аварийной сигнализации; К3-реле стеклоочистителя ветрового окна; К4-реле контроля исправности ламп; К5-реле включения стеклоподъемников; К6-реле включения звуковых сигналов; К7-реле включения электрообогрева заднего стекла; К8-реле включения дальнего света фар; К9-реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Дата добавления: 14.07.2014

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Туманки ВАЗ 2114 и ВАЗ 2115: что нужно знать

Итак, чтобы определиться с тем, какие ПТФ лучше на ВАЗ 2114 или 2115, стоить отметить, что к выбору нужно подходить ответственно. Прежде всего, ранние версии ВАЗ 2114 выпускались без противотуманных фар, однако последующие «четырнадцатые» и похожие «пятнашки» могут изначально иметь штатные ПТФ.

Если же туманок нет, все равно во втором случае имеются бамперные заглушки. Это значительно упрощает установку. Еще добавим, что многих водителей ВАЗ 2114 или 2115 штатные противотуманки ВАЗ попросту не устраивают. Так или иначе, как для установки, так и для замены владельцы ищут оптимальный вариант. Давайте разбираться.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Алгоритм установки и подключения

Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.
Со штатной передней панели снимается решётка с динамиком. За ней располагаются два разъёма — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой клавиши.
Кнопка размещается на удобном месте, к ней подключаются фишки. Решётку динамика можно возвращать на место.
Под капотом должен располагаться монтажный блок, объединяющий предохранители и реле. В этом же месте будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и его приподнимают.
На нижней панели монтажного блока располагаются две колодки — 7 и 8. Каждая из колодок подписывается ещё при изготовлении на заводе, поэтому ошибок на этом этапе допустить невозможно.
В наборе ПТФ имеется жгут из проводов с четырьмя контактами. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.
Реле крепится в моторном отсеке автомобиля.
Провода, идущие от реле ПТФ, подключаются к 7 и 8 разъёмам монтажного блока: в 7 разъёме на 8 клемму подводится 30 клемма от реле, 87 клемма — к разъёму 1, 85 клемма — к разъёму 17 на 7 колодке, 86 клемма подключается к массе. От 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.
К «противотуманкам» подключаются провода массы: их обычно крепят к гайкам блок-фар.

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

Принцип работа, конструкция и характеристики предохранителей

Принцип действия плавких вставок расшифровывается их названием. Предохранители изготавливаются из легкоплавких проводников, выдерживающих определенный ампераж. В зависимости от назначения и напряжения обслуживаемой цепи, предохранители разделяются по выдерживаемой силе тока. Обычно, на ВАЗ 2114 применяются вставки от 5 до 30 Ампер.

Назначение предохранителей

Основное назначение предохранителя – защита приборов и оборудования от перегрузок и КЗ. При превышении максимального предела (коротком замыкании внутри цепи проводки) – деталь разрушается, что приводит к размыканию магистрали. Следовательно, деталь остается неповрежденной.

Часто встречающиеся неисправности

Среди частых обращений на СТО выделяются:

перегорание проводки;
попадание воды на контакты и как следствие их замыкание;
повреждение проводов;
неисправности электронных блоков.

За редким исключением происходят поломки самого блока предохранителей.

Проверка и замена предохранителей и блока

Чтобы проверить предохранитель на исправность следует изъять его из гнезда и визуально осмотреть его. Если деталь цела – на ней не будет нагара, следов окисления. Непосредственно замена осуществляется при помощи щипцев, входящих в комплект. Категорически запрещено вытягивать вставки, расшатывая их – можно сломать ножки.

С ремонтом блока все сложнее. Здесь потребуется выполнить последовательность действий:

открыть крышку монтажной панели;
найти и выкрутить 4 крепежных винта;
аккуратно поднять модуль и отсоединить клемные колодки.

Важно при выполнении процедуры соблюдать чрезвычайную осторожность – деталь легко повредить

<?php $next_post = get_next_post(true);
if( ! empty($next_post) ){ ?>

Это интересно: <?php next_post_link(‘%link’, ‘%title’, true); ?>

<?php } ?>

Ремонтные работы

Перед процедурой потребуется запастись необходимыми инструментами:

перчатки;
отвертка.

Снимать прикуриватель необходимо.

Заглушите двигатель, откройте капот и снимите минусовую клемму с АКБ, чтобы исключить возможность короткого замыкания и перегоревшего предохранителя на ВАЗ 2114.
Снимите защитную панель, расположенную возле правой ступни гонщика, открутив крепежные винты.
Отсоедините соединительный штекер.
Снимаем подсветку вместе с самой розеткой.
Подденьте фиксирующие антенны внутри (см. Фото). Это упростит удаление расплавленного прикуривателя.
Нарисуйте металлический элемент.

Установка детали производится в порядке, обратном снятию.

Признаки неполадок с реле ПТФ

Главной причиной того, почему может потребоваться замена реле противотуманных фар, является неисправность последних. Но не стоит спешить с выводами и торопиться с покупкой нового реле. Само по себе оно представляет довольно надежную конструкцию, а в сочетании с небольшим количеством потребителей и малой силой тока в цепи, выходит из строя это устройство крайне редко.

Поэтому, перед тем, как выполнять замену реле ПТФ, следует проверить и другие элементы в цепи противотуманных фар, а именно:

лампочки;
проводку;
кнопку включения;
предохранители.

Последним следует уделить особое внимание, поскольку за защиту противотуманных фар отвечают целых два предохранителя, обозначаемых в общем блоке как F8 и F9. В некоторых случаях они могут быть исправными, но из-за окисления контактов не будут пропускать электрический ток

В этой ситуации их следует аккуратно извлечь и зачистить их контактные поверхности, а также контактные поверхности гнезд в общем блоке. Очень часто после этой процедуры фары начинают работать.

Верным признаком того, что реле противотуманок исправно, а причину неполадок следует искать в проводке или предохранителях, является ситуация, когда не горит лишь одна из фар. Проверять и, тем более, заменять реле в этом случае — бессмысленно.

Если же после проверки все звенья цепи противотуманных фар оказались исправными, а сами фары так и отказываются включаться, следует перейти к проверке и, вероятно, замене их реле.
