Регулировка кулисы ваз 2115 (короткоходная и длинноходная)

Устраняем болтание и вибрацию рычага КПП ВАЗ 2114

Даже самых отъявленных почитателей отечественного автопрома бесит, когда болтается рычаг кпп ваз 2114, в качестве сомнительного «бонуса» автомобилист получает постоянное дребезжание. Владельцы крепкой нервной системы мирятся с такой ситуацией. Вскоре не выдержит даже цельнометаллическая психика, со временем вибрация разрушит систему. Корректно включить передачу не выйдет, пары вторая и четвертая, третья и пятая будут включаться между собой абсолютно случайно.

Откуда вибрация?

В данной статье популярно разберемся, откуда «растут ноги» и что делать. Ожидаемо это ошибка конструкторского бюро ВАЗ, иногда это результаты «тюнинга», но все причины мы рассмотрим детально, как и методы решения проблемы.

Возможные варианты:

  1. При движении, втулка соединяющая рычаг и тягу, начинает вначале тереться, а потом биться об край тяги. Эта вибрация и создает такой звук. Это чистой воды инженерный просчет, длина втулки проработана неправильно, ее длина больше необходимой и именно этим лишним краем она и цепляется.
  2. Замена рычага на Калиновский, тут дребезжание идет комплектом с положительными эффектами от замены. Карданчик Калины из-за несовершенства конструкции производит вибрацию, которая впоследствии предается всем элементам конструкции. Вибрация и звук остаются даже без рычага.
  3. Поломка удерживающей пружины, первым симптомом является то, что свободно болтается рычаг кпп ваз 2114 на нейтральной передаче, абсолютно не фиксируясь в позиции между третьей и четвертой. Если появилась проблема резко, значит виновата пружинка, а поможет тут только ремонт кпп, иначе остатки пружины разобьют всю коробку, тогда это будет действительно дорого.
  4. Иногда это происходит из-за общего износа деталей амортизации автомобиля, подушек КПП и двигателя.

Стоит ли устранять поломку?

Многие даже не пытаются починить рычаг КПП ваз 2114, но задача эта вполне решаема, к навыкам не требовательна, а бесспорные плюсы стоят часа времени. Разница настолько заметна, что если поломка присутствовала в вашей жизни долго, вы постоянно будете вспоминать, что шума не хватает.

Ремонт займет совсем немного времени, отделаться можно маленькой суммой, а взамен вы получите целый ряд огромных плюсов, в виде:

  • пропадут неприятные звуки сопутствующие набору скорости;
  • рычаг КПП будет зафиксирован;
  • переключение станет плавным;
  • на холостом ходу рычаг перестанет» танцевать ламбаду» под вашей рукой.

Приступаем к работе

Самым частым фактором, влияющим на «неадекватное» поведение рычага КПП в ваз 2114, является первая причина, описанная выше. Потому именно с нее стоит начинать решение проблемы. Для этого понадобится следующий инструмент: изолента, наждак (болгарка), линейка, ключ на 13 и смазка.

Действия производятся в следующем порядке:

  1. Снимаем кожух ручки.
  2. Раскручиваем гайку и снимаем ручку и тягу.
  3. Вынимаем втулку.
  4. Снимаем пластиковые втулки, металлическую очищаем от грязи.
  5. Отмериваем 2-3мм от краев линейкой, рисуем линию, под линию клеим изоленту для удобства, срезаем лишнее болгаркой (можно наждаком, но это станет серьезным испытанием).
  6. Ставим все на место, по необходимости смазываем, не забываем закрутить гайку, надеваем кожух.
  7. Наслаждаемся тишиной.

Полезное видео

Визуально ознакомиться с процессом устранения вибрации и дребезжания рычага КПП вы можете на видео ниже:

https://youtube.com/watch?v=fwh2A6cjXcA

Подводим итоги

Вибрация после «Калиновского тюнинга» неизбежна, а все кустарные методы малоэффективны. Что до замены гасящих вибрации элементов, то тут поможет ремкоплект, который изначально лучше купить на кулису. Если его установка не поможет, то уже тогда стоит приобретать новые подушки. Еще есть вариант установить дополнительную фиксирующую пружину прямо на рычаг. Решение хорошее, если проблема не в разбитой пружинке в КПП, иначе время покупки новой КПП — лишь вопрос вашей удачи.

Регулируем КК

Если уж у вас вышло заменить агрегат самостоятельно, то и обращаться к мастеру за ее регулировкой смысла не имеет. Правда сделать это самому будет весьма сложно, лучше попросить кого-то из знакомых.

Существует два метода по настройке свежеустановленной кулисы:

  1. По задней передаче – садим товарища за руль и просим его включить заднюю передачу. Устанавливаем рычаг в наиболее удобное, по вашему мнению, положение и лезем под машину, где ставим рычаг на место задней передачи и затягиваем хомут.
  2. По первой передаче – если не выходит воткнуть заднюю, вставляем первую. Ослабляем хомут как в первом случае, но в этот раз мы должны провернуть привод, сделать это нужно так, чтобы он дошел против часовой стрелки до упора пластикового фиксатора, после чего фиксируем хомут.

Как заменить кардан кулисы

В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.

Стандартные кулисы ВАЗ-2109,2114 редко устанавливают при ремонте, используют аналогичные детали от “Лады Калины”. Замена выглядит следующим образом:

  1. При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
  2. Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
  3. Выкрутите фиксирующий болт ключом на «10».
  4. Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
  5. Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
  6. Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.

Автоматическая коробка передач на ВАЗ 2109

Первой моделью, послужившей плацдармом для установки среди автомобилей ВАЗ стала 2115. Сейчас автоматическая коробка изредка встречается на машинах 2109, 2110, 2113, 2114, 2115 и 99. Модели ВАЗ, выпущенные в 00-х, Лада Калина и Лада Гранта стали первыми отечественными легковыми автомобилями с заводской комплектацией, включающей коробку автомат.

Вариант №1

На данный момент у всех желающий установить на «девятку», 2113 или 2114 АКПП есть два варианта. Первый – это поставить контрактную автоматическую коробку от Тойоты Короны. Несомненные плюсы такой модернизации:

  • Б/у вариант АКПП легко найти практически на любом авторынке;
  • Она имеет умеренную цену;
  • Коробке Тойоты Короны при установке не требуется специальная прошивка.

Вариант №2

Естественно, второй вариант установки АКПП – обратиться к официальному дилеру ВАЗ в вашей области. Увидев заинтересованность водителей в таком тюнинге, они также взялись за его осуществление. Особенности:

  • Лицензированная коробка передач с гарантией от 1,5 года;
  • АКПП полностью японской сборки, производится фирмой Nissan.

Следует сразу отметить, что вариант заказа установки АКПП у официального дилера надежнее, но и цена при этом примерно вдвое выше.

Стоит ли овчинка выделки?

При всех своих преимуществах, по правде говоря, АКПП на 2113, 2114, а тем более на 2109 встречаются очень редко. На таких автомобилях автомат можно считать просто дорогим излишеством. Мало того, что АКПП сама по себе несколько ухудшает характеристики авто, она избавляет от главного преимущества отечественных машин – экономичности. Так вы потеряете не только на покупке, но и расход бензина наверняка станет больше.

Устранение вибрации ручки 2 способами

По мнению практически всех владельцев русского автопрома, неисправимо надоедающей проблемой является то, что постоянно дребезжит рычаг КПП на ВАЗ 2114. В связи с такой популярностью проблемы, сами водители нашли ряд удобных решений, как устранить ее в гаражных условиях.

Симптом для ремонта ручки переключения скоростей на лицо – садишься в машину, трогаешься, начинаешь набирать обороты, а палка в ответ начинает ходить ходуном, издавать непонятные звуки и вибрировать. Происходит это из-за недодуманной конструкции, так уж вышло у инженеров ВАЗа, ведь проблема распространяется не только на четырнадцатую модель. Вибрация рычага КПП происходит по такому принципу: мы едем, а втулка, которая соединяет палку и тягу начинает касаться крыльев тяги. Она сделанная из металла, что, естественно, приводит к неприятному металлическому дребезгу. Благо, скорректировать эту недоделку можно довольно простым способом, не имея семи пядей во лбу.

Разборка

Для того, чтобы вибрация ручки КПП ВАЗ 2114 прекратила свое существование, нужно иметь про запас пару-тройку инструментов:

  • Накидные ключи на 13 и 10
  • Новый чехол для кулисы
  • Эстакада или яма в гараже
  • Умный друг, который будет вам помогать настраивать палку
  • Можно запастись фиксатором резьбы, но можно и без него (эта штука крепится со стороны самой коробки).

По времени займет немного, около получаса на устранение неприятностей и еще столько же на регулировку.

Первый способ

Ход процесса корректировки:

  • Зарисуйте, запомните, снимите или измерьте, но сделайте так, чтобы после установки всё было на своем месте: а именно на определенном расстоянии от пассажира и консоли.
  • Теперь можно залезть под машину и начинаем отвинчивать накидным на 13 крепеж вставки втулки в трубку-рычаг (еще называют кулиса), и вынимаем рычаг.

Кулиса ВАЗ 2114

Затем, убираем чехол с крестовины. Будьте готовы, что польется масло. Можно заранее поставить тару, если его очень жалко. Потом залить обратно. Ну и отвинчиваем ее крепеж, чтобы снять.

Кулиса без чехла на ВАЗ 2114

Все, теперь надо поставить новый фиксатор – это и есть этот болт, что крепит крестовину. Можно и старый, конечно, прочистить и подзатянуть, но, он стоит не так дорого, чтобы на нем экономить. А новое всегда вселяет большую уверенность в будущем.

Ставить будем в обратном направлении действий с некоторыми отступлениями:

  1. После того, как поставили палку, болт воткнули и затянули, надели чехол на место надо включить 4-ю передачу. Это загонит втулку на место – в кулису (рычага).
  2. Затем, ставим на нейтралку. Тут как раз пригодится друг: он ставит, а вы затягиваете крепеж. В этот момент можно отрегулировать положение палки, сместить его в нужную сторону под себя.
  3. Ну и дальше опробовать результат. Если не устроит, как стоит ручка КПП на ВАЗ 2114, надо довести регулировку до ума.

Второй способ

Второй причиной дребезжания является — втулка, которая расположена на самом рычаге. Для того, чтобы избавиться от этого противного звука Вам всего лишь навсего понадобятся:

  1. Рожковый или накидной ключ на 13
  2. Новая втулка
  3. И немного терпения

Сам процесс так же займет не более полу часа. Саму работу предстоит проводить в салоне вашего авто. План действий таков:

Чтобы добраться до втулки, нужно снять кожу с ручки передач.

Рычаг КПП ВАЗ 2114

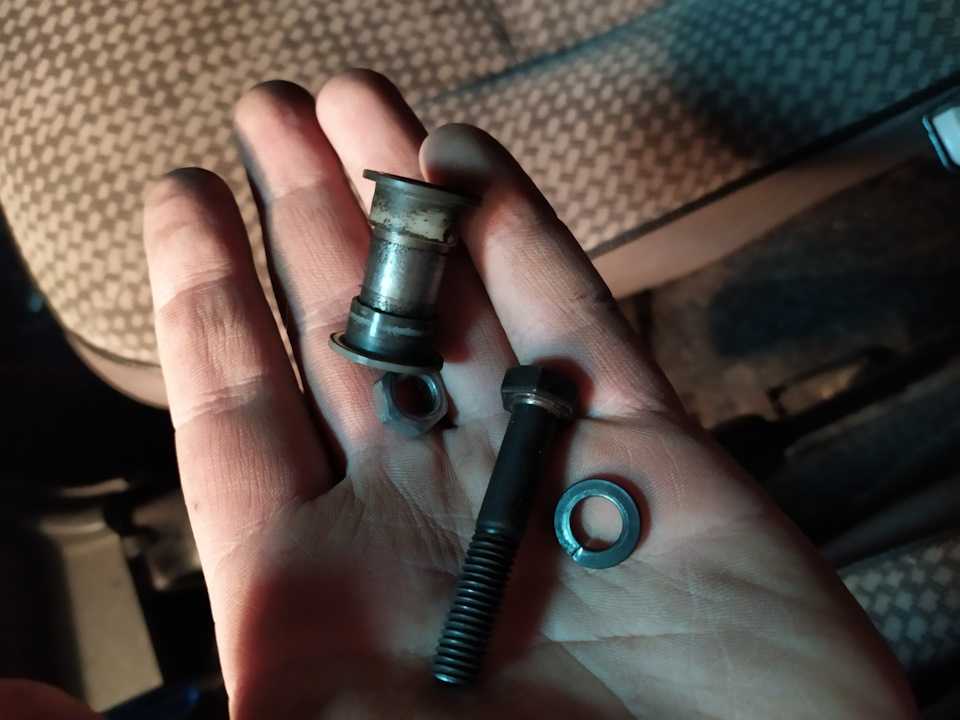

Имеющимся у Вас ключом, отвернуть гайку и вытащить болт.

Отворачиваем гайку на рычаге кпп ВАЗ 2114

Достаем ручку из тяги.

Достаем рычаг КПП ВАЗ 2114

Меняем комплектующие.

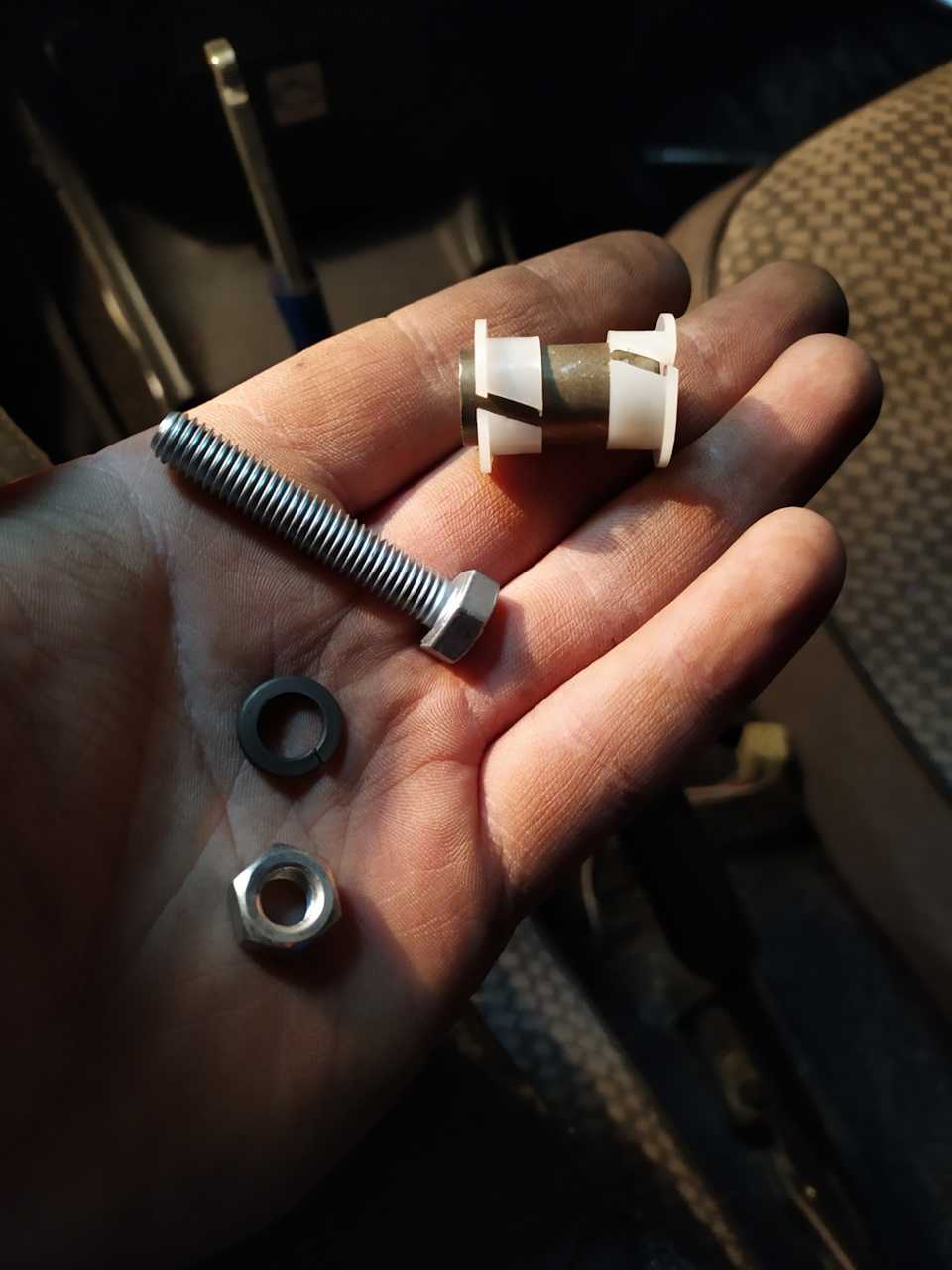

Комплектующие втулки рычага КПП на ВАЗ 2114

Собираем в обратной последовательности.

Итог

По сути, на выходе от этой процедуры (как устранить дребезжание рычага КПП ВАЗ 2114) вы должны получить следующий эффект:

  • Палка перестанет вибрировать на холостом ходу
  • При наборе оборотов рычаг не будет издавать эти дикие звуки металла
  • Может немного вибрировать, но не так, чтобы выводить из себя водителя
  • Сам переключатель скоростей будет четче ходить по передачам (результат правильно затянутого болта)

Для четырнадцатой да и других авто не самая жгучая проблема, да и по времени недолго, и по силам справится можно. Дело-то – поправить расстояние на пару сантиметров. И с этой мелочью – ВАЗ 2114, дребезжит ручка КПП – не стоит обращаться в сервис. Только деньги лишние подарить.

Как заменить сальник

При обнаружении утечки масла из коробки передач внимательно осмотрите картер. Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы.

В последнем случае для замены вам потребуется выполнить ряд действий:

  1. Приобрести новый сальник кулисы КПП ВАЗ-2109, 2114. Его цена – около 100 -200 рублей.
  2. Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
  3. Отсоединяете от рычага кулисы кардан.
  4. Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
  5. При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
  6. Установите новый сальник, используя для запрессовки трубку или большую шайбу.

После замены установите пыльник. Оцените состояние кардана: если люфты у него слишком большие, то потребуется замена. После проведения всех работ обязательно проверьте правильность включения скоростей.

Короткоходные кулисы на “девятку”

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных.

Преимущества короткоходной кулисы ВАЗ-2109, 2114 перед стандартной:

  1. Более легкое переключение скоростей.
  2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».
  1. Необходимо либо покупать, либо самостоятельно делать.
  2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, 2114, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Что такое короткоходная кулиса?

Давайте немного погрузимся в историю создания рассматриваемого узла. Все началось с автогонок. Если изучать историю происхождения многих рабочих узлов, которые сегодня являются атрибутами современного автомобиля, то можно заметить, что все они, или почти все, пришли к нам из автоспорта. Именно здесь происходит непрекращающийся поиск новинок, модернизаций, усовершенствований, комфорта вождения. Так произошло и с кулисой.

Автогонщики однажды пришли к выводу, что в условиях, когда они должны экономить каждую секунду, они тратят время на пустое переключение передач. Это и отвлекает, и мешает, и неудобно, и непродуманно. Автомеханики озаботились проблемой, в итоге была создана короткоходная кулиса.

Первое время КК использовалась исключительно на спортивных машинах и была их визитной карточкой, так как значительно сокращала время на переключение передач. Она стала отличной новинкой, которая в короткие сроки была перенята всеми мировыми производителями спортивных моделей. С течением времени устройство перекочевало и в обычные автомобили.

Что такое короткоходная кулиса?

Штатная кулиса на ВАЗ 2114 является весьма надежным устройством, при этом, даже в случае возникновения каких либо неисправностей она легко ремонтируется, неприхотлива к деталям донорам и создает общее впечатление аналога автомата системы Калашникова из мира автомобильных кулис.

А вот что в ней действительно не радует, так это отношение конструкторов к комфорту автолюбителя, возможно, некоторые из них считают, что забивать передачи размашистым щелчком это стильно, но на деле это лишь отвлекает от дороги. Именно для разрешения этой ситуации и была создана короткоходная кулиса.

Данная инженерная мысль не является чем-то инновационным, эта идея пришла в гражданский автотранспорт из мира спортивных соревнований, где доли секунд решают все. Изначально для сокращения времени на переключение и повышение его точности в спорте использовались коробки с рычагом, монтированным в корпус КПП, но он передавал вибрации и не позволял создать более удобные методы управления.

Поэтому был разработан механизм названный кулисой, задача которого была посредством реек расположенных вне корпуса КПП передать решение автомобилиста о смещении вилок передач в коробку. Такое управление коробкой унаследовало размашистое переключение вилок от старшего собрата – «рычага в корпусе».

Поэтому это инженерное решение было еще усовершенствовано, вследствие чего и появилась короткоходная кулиса на ВАЗ 2114 и другие автомобили.

Изготовление узла своими руками

При желании КК можно изготовить и самостоятельно, при этом она отлично будет подходить для любых автомобилей, в том числе и ВАЗ 2114. Для работы нам понадобится следующее:

  • небольшая трубка, диаметром ровно 15 мм;
  • РПП от модели ВАЗ 2114;
  • гайка шаровая;
  • кардан рулевого механизма;
  • ось и втулки ВАЗ 2114 (ремонтный набор кулисы).

Работа проходит в несколько этапов. Для начала нужно отрезать шар от РПП и подкорректировать нижний край с тем, чтобы после здесь можно было установить трубу. Проводится обваривание. К трубе с нижнего края крепится гайка и приваривается. Затем идет установка шаровой. Кардан монтируется к рычагу коробки передач.


Проведя такую операцию единожды под присмотром опытного автослесаря, вы поймете, что на самом деле ничего невыполнимого и сложного здесь нет. Весь процесс изготовления КК занимает где-то два часа и представляет собой почти то же, что и замена сальника кулисы. А такую работу каждый второй автовладелец выполняет чуть ли не с закрытыми глазами.

Устройство КК достаточно простое. Более легкое переключение передач осуществляется за счет уменьшения рычажного хода, а это зависит от того, какая длина у рычага. Чтобы штатная кулиса стала короткоходной, необходимо всего лишь приподнять крепеж «железки», которая отходит от КПП по направлению к рычагу. При этом не придется демонтировать штатную кулису, что позволяет заметно экономить и время, и силы.

ВАЗ 2109 известен, как самый успешный автомобиль Волжского автомобильного завода после распада Советского Союза. До сих пор он пользуется широкой популярностью у отечественных водителей. На данный момент производство и его модификаций приостановлено. Кроме 2109 на дорогах нашей страны часто встречается его прямой наследник 2114, а также наследник «восьмерки» 2113, и «десятки» – 2115.

Разновидности кулисы

Существует множество моделей и конструкций. Каждая из них характеризуется своими особенностями. Их принято классифицировать на два основных вида:

  • длинноходная;
  • короткоходная.

Длинноходные кулисы часто называют стандартными. Именно их применяли на производстве автомобилей отечественной марки ВАЗ (начиная от 2109 и пр.).
Короткоходные кулисы характерны для автомобилей «Калина». По конструкции они схожи с длинноходными.

Короткоходная характеризуется удобным ходом рычага, что является её основным преимуществом. Благодаря маленьким размерам диапазон перемещения значительно уменьшается, что делает включение и выключение передач более удобным. Ещё один плюс в этом плане – более чёткий ход.
Согласно отзывам пользователей таких устройств, для ВАЗ 2114 основной недостаток касается стоимости. Цена на короткоходную значительно выше. Также после установки необходимо прикладывать больше усилий для переключения.

Далее нужно совершить регулировку. Чтобы это сделать правильно, нужно знать, как настроить кулису на ВАЗ 2114. Ниже детально описан этот процесс.

Замена кулисы на ваз 2114 – как поменять кулису своими руками

Столкнулся с такой проблемой как дребезжание рычага КПП. Проблема эта решается за 20 минут и 50 рублей затрат . Мною был куплен рем.комплект кулисы за 50 рублей.

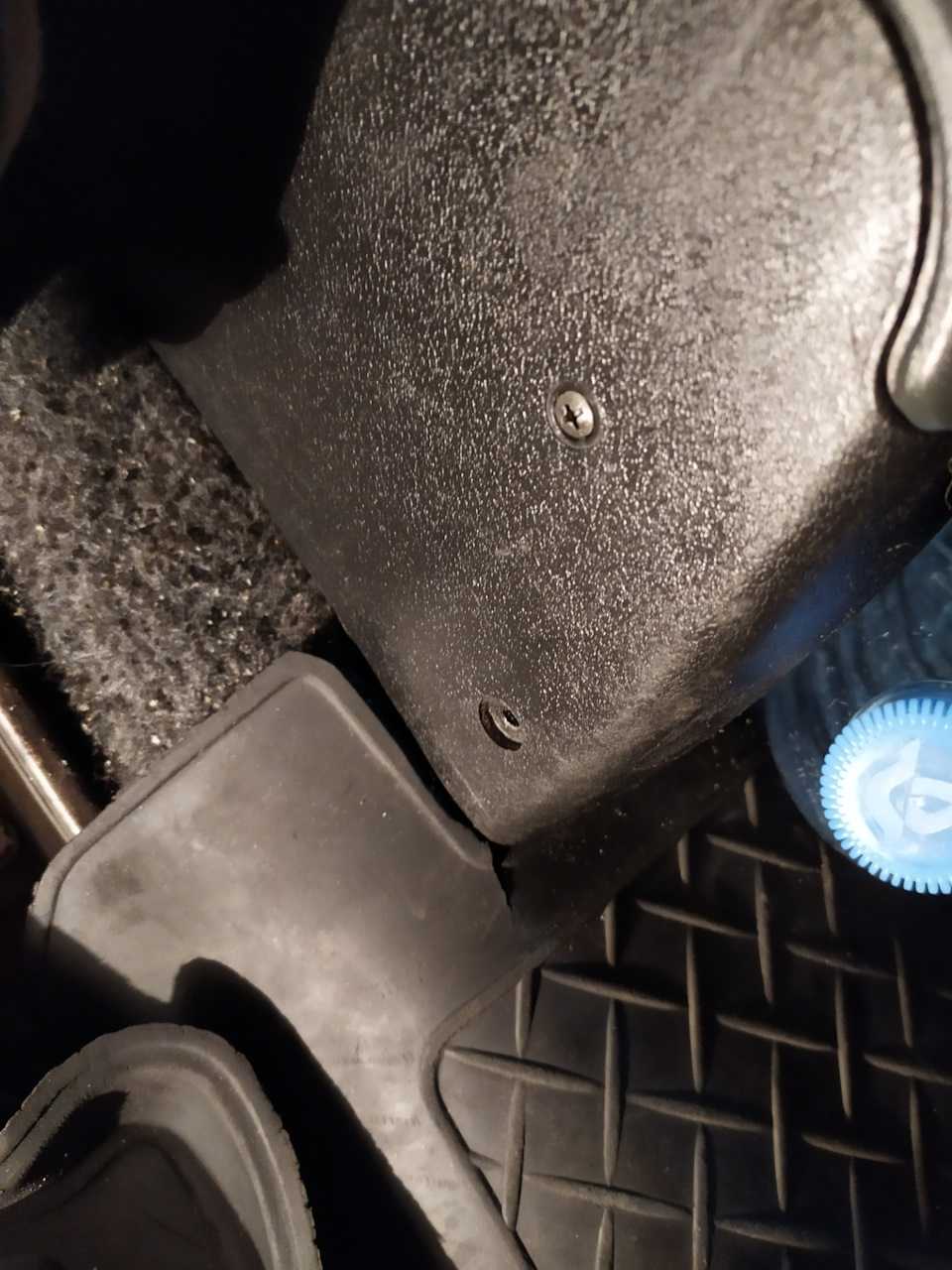

Итак начинаем : Для начала откручиваем центральную консоль, два самореза сзади, и два спереди:

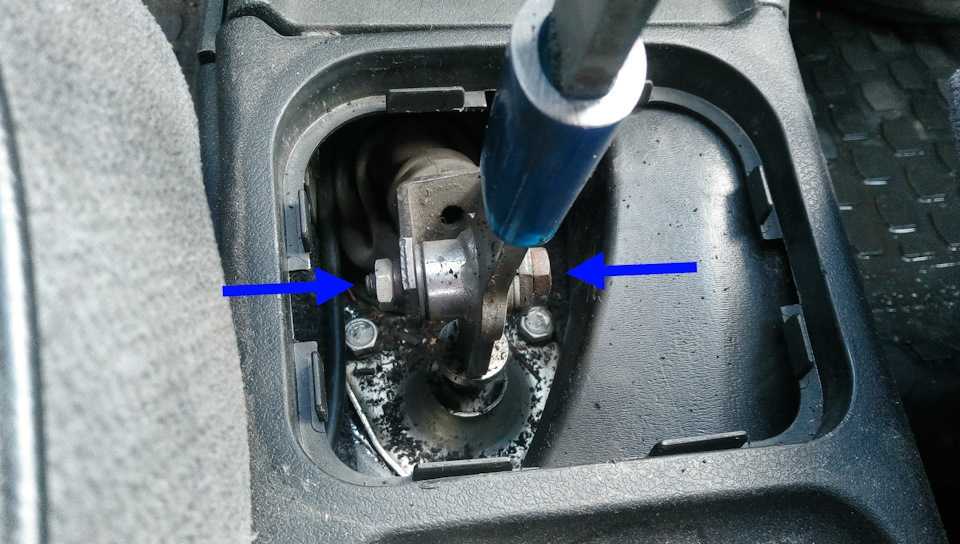

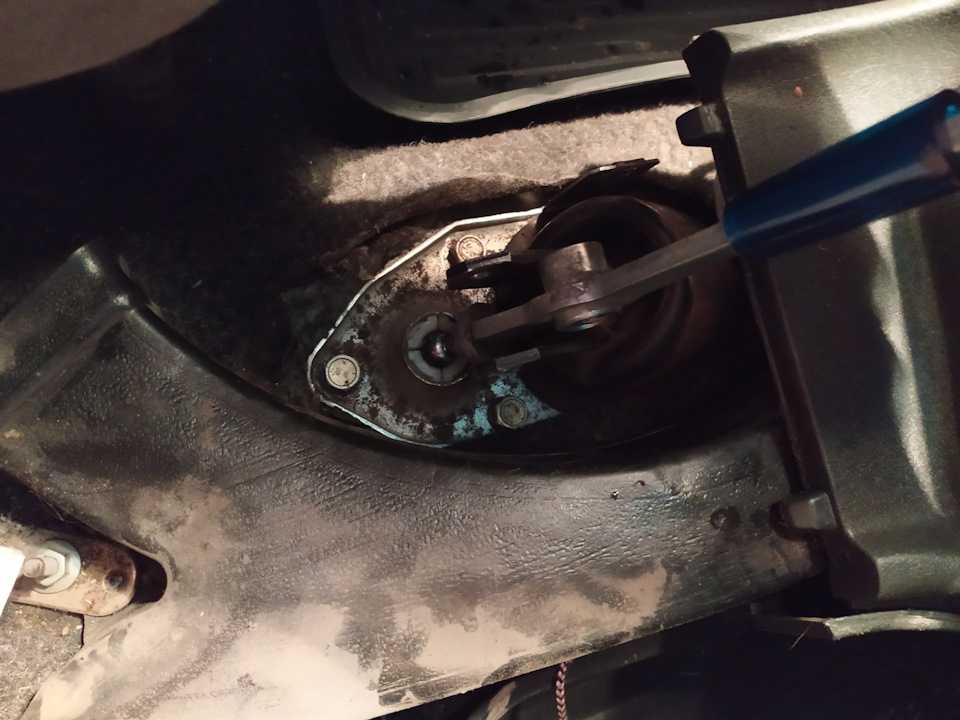

Затем достаём консоль. И откручиваем ручку КПП от кулисы :

Понадобится 2 ключа на 13 . После того как откручиваем гайку и достаем втулку . Вот как она выглядит :

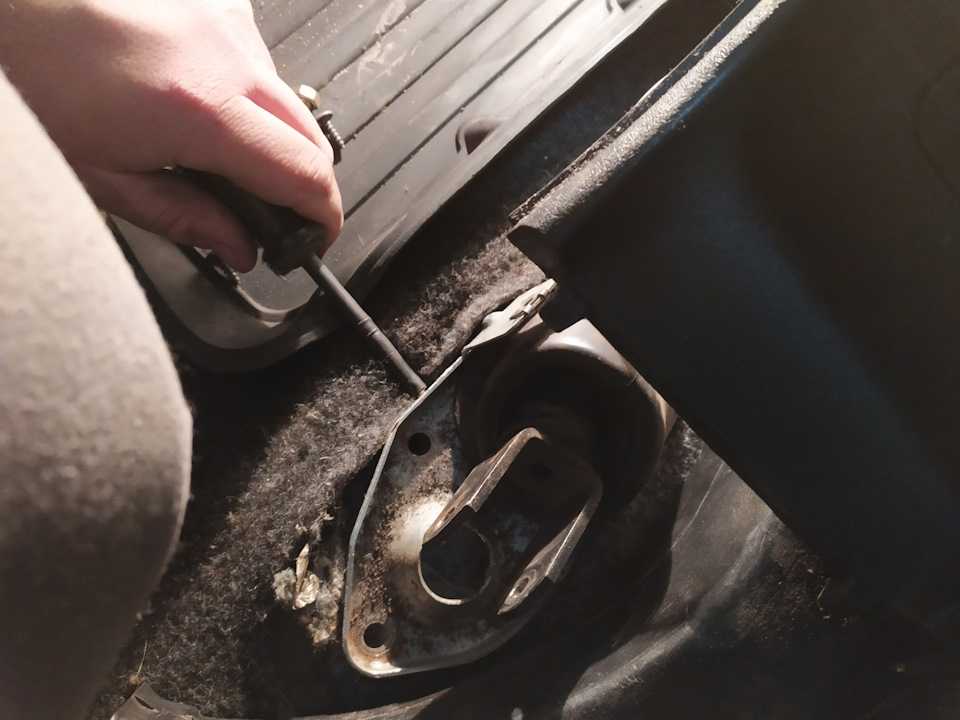

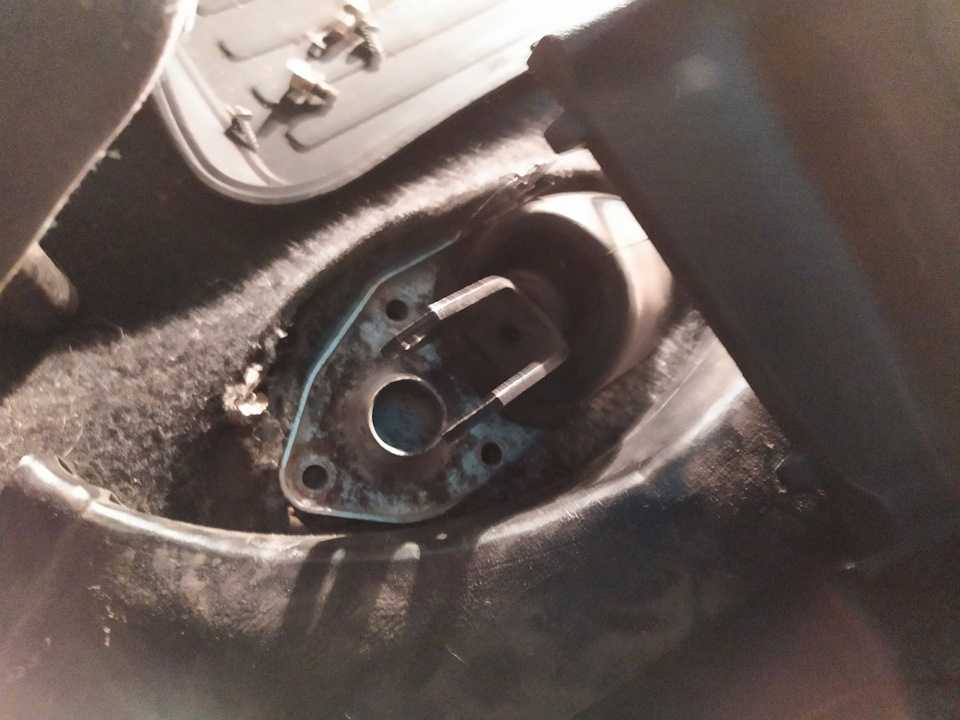

Затем отвёрткой при поднимаем площадку :

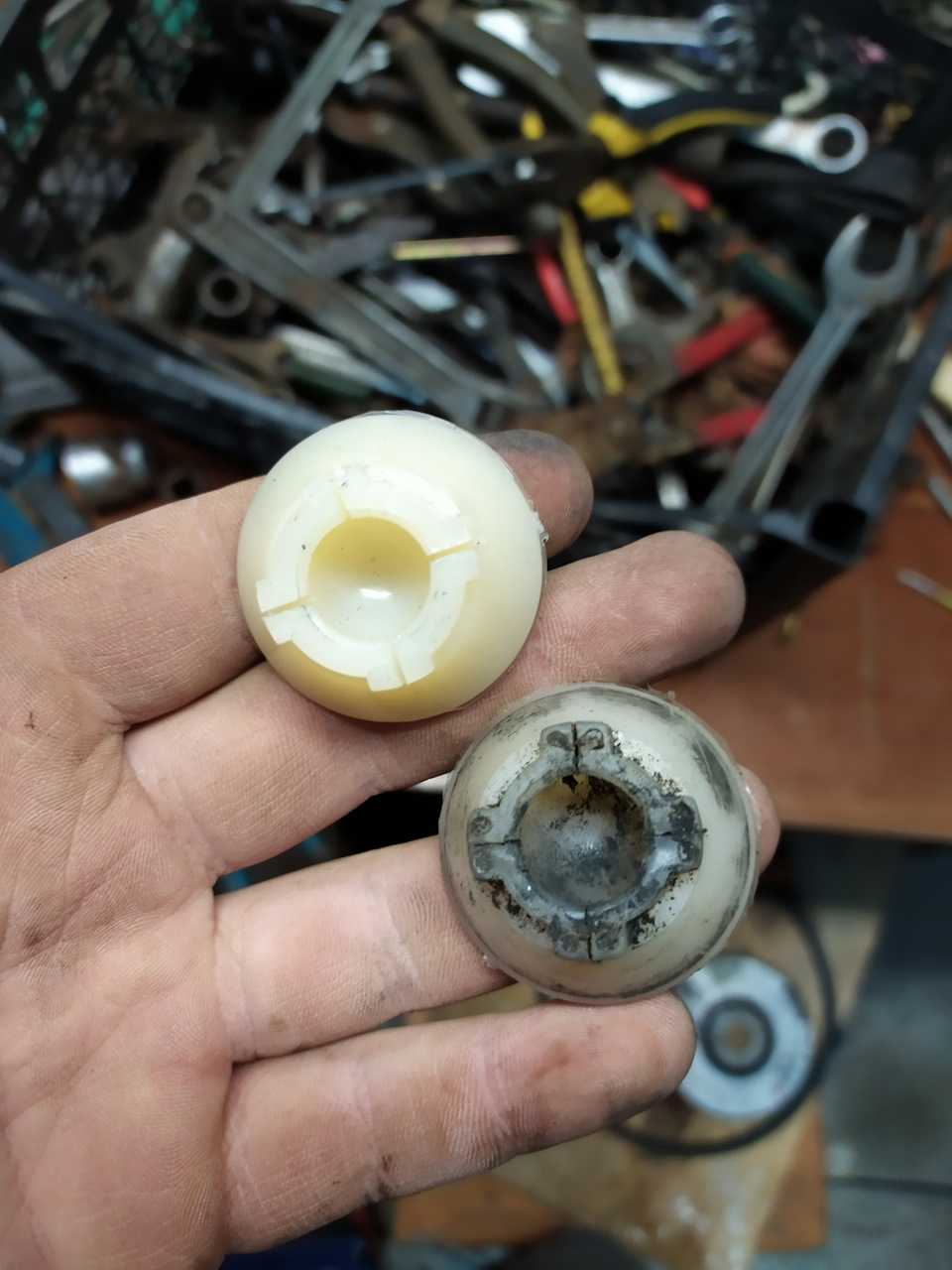

И достаем пластмаску :

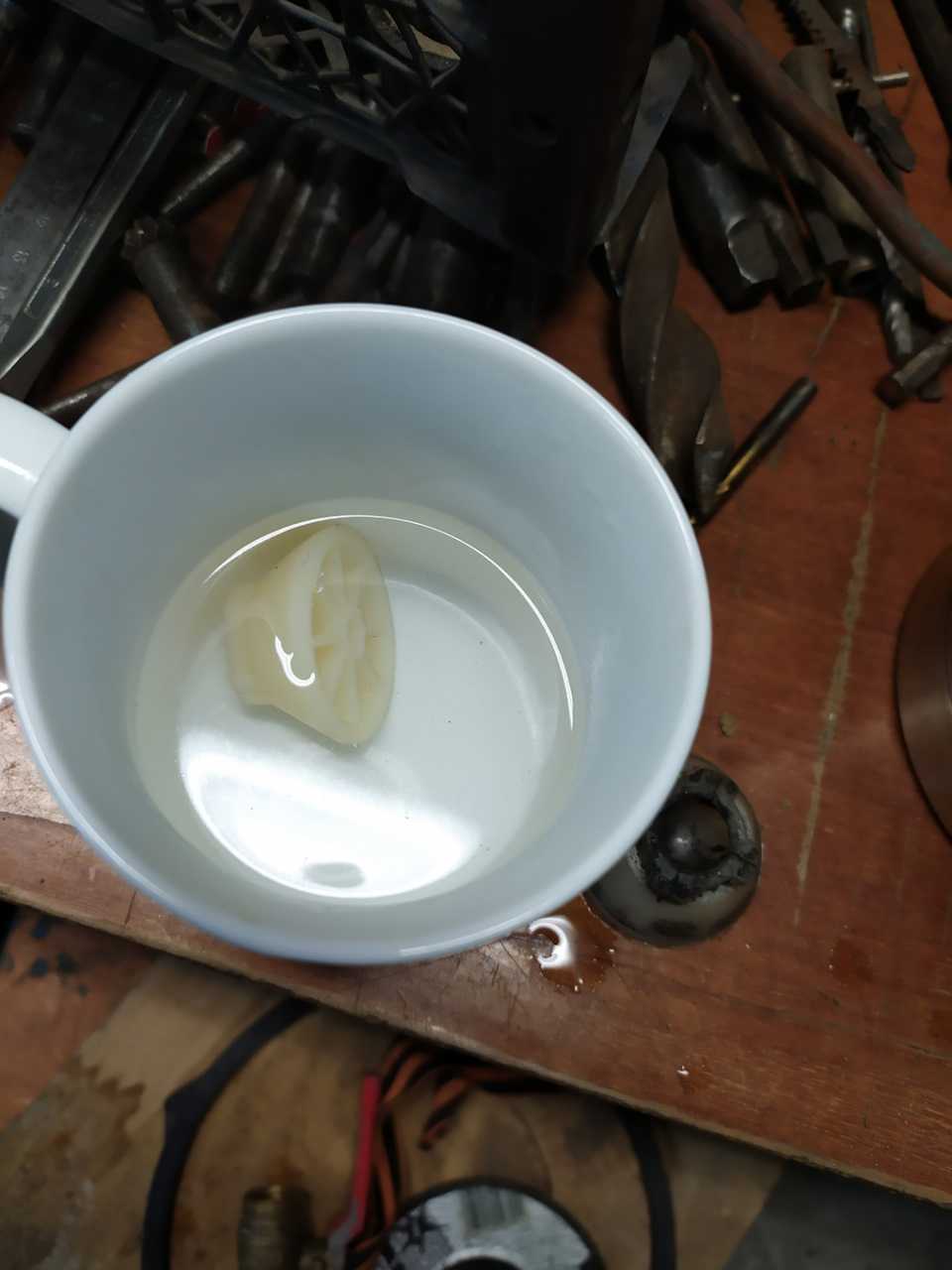

Перед установкой новой пластмаски её необходимо погрузить в кипяток на несколько минут:

Это делается для того чтобы после постановки её на место легче было вставить ручку КПП.

После установки её на место. Закручиваем болтики на место.

После того как закрутили. Ставим новую втулку на место :

Зачем менять кулису

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109, 2114.

В этих случаях требуется замена:

  1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
  2. Полный выход из строя кулисы.
  3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

Увеличение люфта рычага КПП

Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
Сложно включить передачи

Иногда слышны посторонние звуки.
Переключение передач невозможно.
Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

Если появился небольшой люфт, желательно провести диагностику и выявить поломку узла. Ремонт сделать незамедлительно, иначе в самый неподходящий момент пропадет одна или несколько скоростей.

Короткоходная кулиса ВАЗ 2114: замена и установка

Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач. Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной. Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.

Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях. В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин. АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля. Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам. Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109. Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно. Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.

Установка КК и кардана от Лады Калины

Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:

  1. В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
  2. Снизу машину следует ослабить хомут, прижимающий кардан и кулису;

    Откручиваем 5 болтов держащих платформу кулисы

  3. С шарнира КПП нужно снять пыльник и удалить крепление;
  4. Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
  5. Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;
  6. Следующим шагом будет регулировка новой детали, которая выполняется по задней скорости. Необходимо переключить коробку на заднюю передачу и выставить рычаг в положение R-передачи. Лучше всего ставить рычаг поближе к водительскому сидению. Готово, замена завершена, теперь тюнинг можно проверить на дороге.

    Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

  • РПП от ВАЗ 2114.
  • Ось и втулки от 2114 (входят в ремкоплект КПП).
  • Трубка с диаметром 15 миллиметров.
  • Гайка шаровая.
  • Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису. Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Если вы решили поставить на свой ВАЗ 2114 короткоходную кулису, обращайтесь в проверенные автосервисы, а еще лучше — в ателье, которые специализируются на тюнинге. Подобные мероприятия относят к техническому усовершенствованию, потому лучше специалистов по тюнингу в этом никто не разбирается. Даже официальные автосервисы АвтоВАЗ.

Кардан кулисы от Калины на ВАЗ 2114

Родной кардан на ВАЗ 2114 имеет небольшие люфты. Именно поэтому его перемещение характеризуется нечёткостью. Чтобы это устранить, необходимо заменить деталь на калиновскую.

Пошаговая инструкция, как укоротить калиновский кардан:

  1. Замер родной детали и калиновской (здесь нужно обмотать скотчем кончик кардана под отрезание);
  2. Укорочение (для удобства следует вставить кардан в зажим; далее необходимо отрезать лишнюю часть детали болгаркой);
  3. Шлифовка (готовый укороченный калиновский кардан следует шлифануть специальной машинкой; это нужно для удобства установки).

Пошаговая инструкция, как поставить кардан кулисы от калины на ВАЗ 2114:

  1. Проверка размера (необходимо вставить кардан в соответствующее отверстие; на этом этапе производится проверка правильности укорочения; если деталь вошла хорошо, значит все сделано верно);
  2. Размещение пыльника кулисы;
  3. Установка новой детали (здесь нужно разместить кардан от калины на место родного и закрепить с помощью ключа);
  4. Натягивание пыльника (установленный ранее пыльник необходимо натянуть на кардан).

Замена кардана кулисы

  1. Работа с хомутом (на тяге привода его нужно отпустить, а затем стянуть со штока);
  2. Сбивание кардана (перед этим необходимо удалить пыльник; сбивать деталь можно аккуратными ударами молотка);
  3. шаг 3 – установка новой детали (процедура совершается в обратном порядке: надевание пыльника, фиксация кардана, надевание привода на шток; при этом хомут не затягивается).

Далее следует отрегулировать систему. В результате самостоятельной замены деталей или же просто со временем кулиса может болтаться. Исправить эту проблему довольно просто. Смотрите на видео, как подтянуть кулису на ВАЗ 2114:

Короткоходная кулиса на ВАЗ 2114, регулировка своими руками

С течением времени практически везде, где это только возможно, на автомобилях производства компании АвтоВАЗ начинает появляться люфт. Коробка передач исключением не является. Не удивительно, что замена кулисы на ВАЗ 2114 превратилась в обыденную, привычную всем владельцам данной модели процедуру.

Определить неисправность достаточно легко:

  • Передачи переключаются с проблемами, невнятно;
  • Коробка передач расшатана.

Некоторые мастера утверждают, что полностью менять не всегда разумно. Выгоднее с финансовой точки зрения приобрести ремкомплект. Но по факту подобный ремонт не дает желаемого результата, и через время кулису все равно придется менять.

Пошаговая инструкция по замене кулисы на ВАЗ

Снятие консоли

Для снятия кулисы нужно снять переднюю консоль, крепящуюся на болты, положение которых также подробно показано в видео. Также необходимо демонтировать заднюю часть консоли.

Снимите кулису

Крепится она на 6 болтов, положение которых показано на видео. Также для удаления кулисы придётся спилить болгаркой два болта:

Кулиса всё равно будет меняться полностью, так что ничего страшного в этом нет. В конечном итоге стала известна причина дребезжания кулисы – она просто отломалась.

После этого снимается два хомута:

Пыльничек нужно отогнуть и снять шарнир – его тоже можно поменять.

Всё, кулису теперь можно снять!

Различие её от оригинальной в том, что она длиннее. В принципе можно отпилить часть, но мы и без этого обошлись.

Модернизация штатной в короткоходную

Если вас не пугает минус, связанный с уменьшением срока до ремонта другого узла, но купить готовый экземпляр это слишком легко, знайте — штатная кулиса на ВАЗ 2114 переделывается в короткоходную при должном стремлении.

Для проведения данной операции вам понадобится:

  • штатная кулиса 2114;
  • ремкомплект кулисы 2114 (из него пригодятся втулки и ось);
  • шаровая гайка;
  • металлическая трубка с диаметром 15 мм;
  • кардан руля.

Когда все необходимые запчасти найдены, необходимо выполнять действия в следующем порядке:

  1. Срезаем шар с кулисы.
  2. Подтачиваем нижний край среза так, чтобы он подходил под трубку.
  3. Надеваем трубку и обвариваем.
  4. К нижнему краю конструкции привариваем шаровую гайку.
  5. Крепим кардан к рычагу КПП.
  6. Дальше действуем как при замене сальника кулисы и собираем все назад.

Если вы будете проводить модернизацию таким «кустарным» методом, вам не придется снимать штатную кулису.

Процесс замены кулисы КПП

Демонтаж старой тяги

Для начала следует ослабить хомут на главной тяге и снять с нее шарнир. Для этого используем ключ на 13. Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.


Новая кулиса и корданчик от Калины

Установка доработанной кулисы

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см.

Регулировка

Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.

Ну и, конечно же, вам самим следует опробовать насколько удобно отрегулирован рычаг и, в случае чего, перенастроить его.

Кстати, некоторые умельцы справляются с укорочением кулисы без покупки новой. Для этого необходимо разобрать кулису, как и в предыдущем пункте и подрезать необходимые детали с помощью болгарки. Дальше привариваете кусочек трубы и листового металла в тягу. Если вы сами в этом не слишком разбираетесь, можно попросить любого сварщика. Более наглядно этот процесс можно изучить с помощью наглядного видео.

Тюнинг трансмиссии ВАЗ 2109

Классическая трансмиссия всех ВАЗов – механика. Она достаточно надежна, дешевая в обслуживании и хорошо подходит для использования на отечественных дорогах.

Модернизированный автомобиль

Для МКПП существует сразу несколько популярных видов тюнинга. Они появились в качестве банальной необходимости улучшить характеристики авто. Основные комплексы работ предполагают:

  • Замена кулисы.
  • Переделку из 4-ступенчатой в 5-ступенчатую.
  • Установку спортивного ряда.
  • Модернизацию педального узла.
  • Замену главной пары и дифференциала.

Давайте подробно рассмотрим один из вариантов . Замена кулисы на короткоходную – полезный тюнинг, который позволит значительно упростить переключение передач. Все мы знаем, что рычаг «девятки» и большинства других ВАЗ абсолютно неудобен. Он имеет огромный люфт, который просто ужасно сказывается на точности переключения передач. Если мужчины с длинными кистями еще справляются с ним без каких-либо критических усилий, то женщинам с этим придется совсем уж туго.

Самый простой выход из ситуации – установка на 2109 короткоходного кардана от Лады Калина. Такой тюнинг вам обойдется примерной в 1500 рублей. Вместе с карданом придется обзавестись пыльником от той же модели, потому что родной с ним не станет.

Необходимые подручные средства для работы – набор ключей, шлицевая отвертка и молоток. Также очень хорошо будет иметь помощника.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
