Диагностика неисправностей и замена датчика скорости автомобиля лада калина

Неисправности и их диагностика

Должен сказать, что в ваз 21099 замена датчика скорости это, к сожалению, стандартная процедура, это связано с хрупкостью и чрезвычайной ненадежностью данного узла. Благо цена не велика и процесс замены датчика не сложен(см.Как проводится замена датчика скорости), что позволяет провести все работы по его замене своими руками.

Существует несколько причин выхода из строя ДС:

  • Первая и, как правило, основная – тросик спидометра. В процессе эксплуатации на самом тросике образуются разрывы и заусенцы, которые, в дальнейшем, начинают цепляться за его оплетку и приводят к обрыву и закусыванию тросика, а так же к сбиванию граней в зацеплении;
  • Электропроводка, а именно жгут проводов датчика, который может, соприкасаясь с выпускным коллектором, под воздействием температура банально расплавится и замкнуть провода.
  • В первом случае для предотвращения неисправности желательно изредка смазывать тросик спидометра в его оплетке путем шприцованния внутрь масла, что значительно улучшает его эластичность и продлевает срок его службы;
  • Во втором же случае необходимо проложить жгут проводов так, чтобы исключить контакт с горячими поверхностями.

Меры предосторожности

Совет! Если наблюдаются подергивания стрелок приборов (спидометр и тахометр), не откладывайте в «долгий ящик» смазку или даже возможную замену тросика спидометра, так как его дальнейшие заедания могут привести к выходу из строя самого датчика скорости.

Диагностика

Как «видит» неисправность электронный блок управления автомобиля

Конечно же, он (ЭБУ) регулярно проводит самодиагностику всех систем автомобиля, но дело в том, что отсутствие сигналов от датчика скорости не дает контроллеру определить – стоит ли автомобиль или же находится в движении. И только при сопоставлении данных о наличии больших оборотов двигателя и одновременных больших нагрузок (определяется по массовому расходу воздуха) блок управления «видит» неисправность датчика скорости, так как при этих параметрах отсутствуют ожидаемые от него импульсы напряжения.

Как видит неисправность водитель

Внимательно приглядевшись, опытный водитель, хорошо знающий «повадки» своего автомобиля, сможет определить неполадки датчика скорости, внимательно прислушавшись к работе двигателя на некоторых режимах, а именно:

  • Режим холостого хода, пониженные обороты которого при выключении передачи (резком сбросе нагрузки) на движущемся автомобиле приводят к остановке двигателя;
  • Режим набора мощности (разгона) при котором наблюдается потеря динамики автомобиля.

В любом случае неисправность ДС проявляет себя как отказ работы одометра и спидометра, а так же срабатывания на щитке приборов светового индикатора неисправностей «CHECK».

Также ДС возможно поверить с помощью вольтметра, для чего:

  • Подсоединяем щупы измерительного прибора к двум клеммам ДС и включаем его в режим замера переменных напряжений;
  • Вращая вручную приводную шестеренку датчика, регистрируем сигнал с амплитудой примерно в 0,5 вольт.

При отсутствии сигнала – датчик однозначно неисправен, при положительном результате – проверяем электропроводку на наличие обрыва и плохого контакта.

Хотя процесс замены датчика скорости на ваз 2109 не представляет из себя ни чего сложного, данная инструкция с сопроводительным фото материалом осветит вам все стадии данного ремонта.

Совет! Дабы надолго избавить себя от данного вида работ, предлагаю не тратить свои деньги и время на замену на аналогичный датчик, выполненный с хвостовиком из пластмассы, который очень быстро разбивается в гнезде даже из-за контакта с тросиком спидометра. Надолго дольше вам прослужит ДС у которого хвостовик выполнен из металла .

Датчик скорости в ваз 2109 установлен на коробке переключения передач, на ее задней стороне (если смотреть от радиатора), над дифференциалом.

Видео замена ДС

Процесс ремонта

Разъединяем датчик скорости и тросик спидометра и отсоединяем от него (датчика) жгут проводов;

Внимание! Отсоединение контактной группы необходимо проводить при выключенном зажигании. С помощью ключа на «22» откручиваем…. С помощью ключа на «22» откручиваем…

С помощью ключа на «22» откручиваем…

С помощью ключа на «22» откручиваем…

…и демонтируем ДС.

Установка производится в обратном порядке, из необходимого инвентаря нам понадобится тот же ключ на «22» ну и пожалуй кусочек чистой ветоши что бы вытереть руки после окончания ремонтных работ.

Пошаговая инструкция

1. Устанавливаем руль в нижнее положение.

2. Далее нам нужно демонтировать накладку панели приборов. Закреплена она четырех винтах под крестовую отвертку.

Отворачиваем 2 винта сверху.

Для того чтобы добраться до нижних винтов крепления нужно снять пластик снизу руля.

Для снятия поворачиваем три фиксатора против часовой стрелки на пол оборота.

После поворота фиксаторов сверху поддеваем пластик рукой и снимаем.

3.Отворачиваем 2 нижних винта крепления накладки панели приборов.

4. Двумя руками снимаем накладку. Начинаем с верха.

Будьте осторожны и не поломайте защелки.

5. Отворачиваем 2 винта крепежа приборной панели под крестовую отвертку.

6. После отворачивания винтов вытягиваем немного на себя приборную панель.

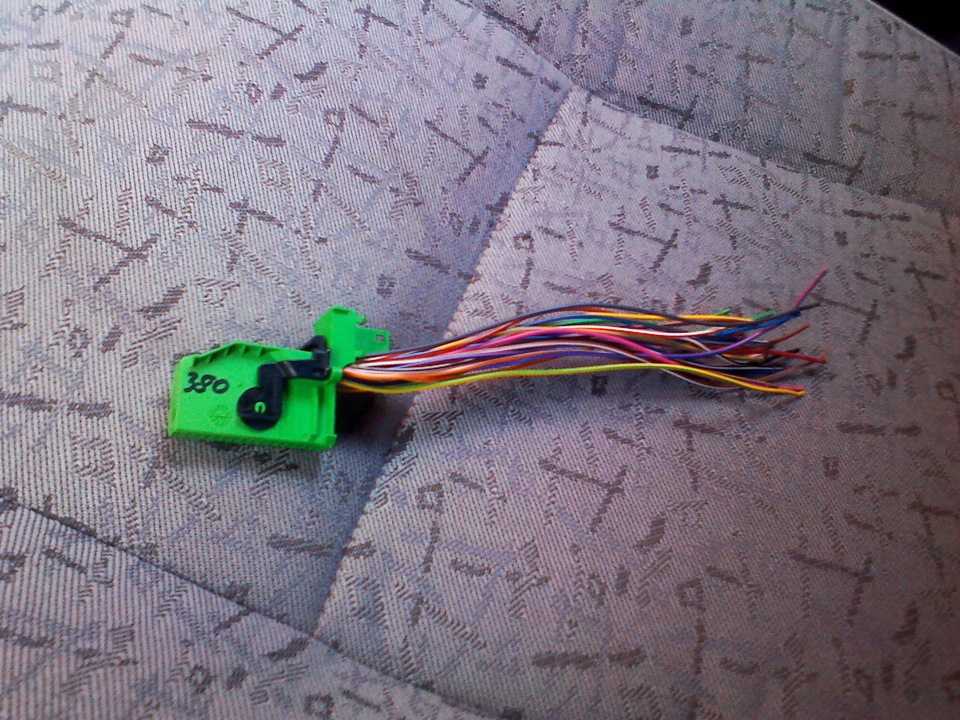

7. Далее нужно снять разъем который идет к приборной панели. Разъем идет с хитрым фиксатором.

Нажимаем на фиксатор в указанном месте ниже плоской отверткой.

После того как нажали отводим фиксатор отверткой назад. На фиксаторе есть прилив за который зацепляется отвертка и можно фиксатор отвести назад.

После того как отвели фиксатор разъем легко вынимается с панели приборов от руки.

8. Снимаем панель приборов и выполняем необходимые операции, например производим замену ламп подсветки панели.

9. Сборку выполняем в обратном порядке.

Что еще может вызвать детонацию?

Основная причина появления детонации – это резкое повышение температуры в камере сгорания. Также детонационный стук могут провоцировать неполадки в клапанах. Например, нарушена работа впуска и выпуска. При этом отработавшие газы не могут беспрепятственно выйти. Это вызывает появление детонации в двигателе

Немаловажное значение имеют те условия, в которых происходит эксплуатация двигателя внутреннего сгорания. В частности, качественный состав смеси, подаваемой в камеру сгорания

И тут поможет датчик детонации ВАЗ, признаки неисправности которого мы сейчас выясняем. Он позволяет скорректировать работу двигателя.

Не исключено, что имеет место увеличение максимально допустимой нагрузки на ДВС, а также появление в камере сгорания, на электродах свечей большого количества нагара. Если эксплуатация происходит при высоких температурах окружающей среды, то появление детонационных стуков просто неизбежно. Конечно, происходит перегрев двигателя внутреннего сгорания, всех его элементов. Сильно изнашивается кривошипно-шатунный механизм, что влечет за собой преждевременный выход из строя ДВС.

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

  • привода спидометра;
  • корпуса;
  • а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

  • спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
  • в работе двигателя, в частности, на холостых оборотах проявляются сбои;
  • увеличился расход топлива;
  • работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
  • двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
  • если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
  • в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
  • в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

  1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
  2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
  3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

  1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок;

    Откручиваем крепления патрубка и ослабляем его хомуты

  2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
  3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку;

    Извлекаем проводку из датчика

  4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
  5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать;

    Подденьте отверткой корпус датчика, если его нельзя вытащить вручную

  6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
  7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Самое интересное

Опубликовано 9 октября 2016

Определение переключения передач

Теперь вы знаете все о датчиках, которые следят за скорость вращения входного и выходного вала

Поговорим об еще одном не мало важном устройстве – прибор для определения переключения передач. Он находится рядом с селектором

От него зависит выбор скорости и возможность включения водителем той или иной передачи.

Этот прибор контролирует положение кулисы селектора переключения скоростей. Но иногда он ломается и тогда, водитель наблюдает:

  • неправильное обозначение выбранной им передачи на мониторе приборной панели;
  • вообще не отображается буква выбранной передачи;
  • переключение между скоростями происходит толчками;
  • опоздание срабатывания переключения передачи. Автомобиль, например, может некоторое время постоять прежде чем поехать в заданном режиме.

Все эти неисправности происходят из-за :

  • попадания капель воды внутрь корпуса, тут же нарушение герметичности;
  • пыль на контактах;
  • износ контактных ламелей;
  • окисление контактов или загрязнение.

Чтобы исправить ошибки, возникшие из-за неправильной работы датчика, устройство нужно разобрать почистить. Используйте обычный бензин или керосин для зачистки контактов. Если нужно припаять отошедшие контакты, то спаяйте их.

Читать

Диагностика и ремонт датчика положения селектора АКПП

Используйте проникающую смазку для очистки контактов. Но опытные механики и я не рекомендуем смазывать поверхность «Литолом» или «Солидолом».

На Приоре датчик скорости меняется за семь минут

Эта деталь с явными дефектами

Датчик скорости Приора отличается от датчиков отечественных машин, выпущенных ранее, тем, что он является электронным, в то время как подобное оборудование, например, на «десятках», работает на основании эффекта Холла, в результате которого на контроллер передается сигнал определенного импульса и частоты. При этом частота сигнала является прямо пропорциональной скорости движения и в количественном выражении равняется приблизительно 6004 импульса на один километр пути.

Сигналы от датчика скорости, переданные на контроллер (через электронный блок, на Приоре), позволяют последнему использовать их значения для управления работой двигателя на холостом ходу. Кроме того, эти же сигналы используются одометром и спидометром, расположенными на приборной панели.

Датчик скорости важен для безопасности вождения

Датчик скорости — это важнейший элемент управления транспортным средством, за исправностью которого нужно постоянно следить, т. к. некорректное отображение скорости автомобиля чревато авариями и проблемами с контролирующими органами. Кроме того, неисправный элемент оборудования может привести к повышенному расходу топлива, что, согласитесь, экономически невыгодно.

На Приоре надежность датчика скорости оценивается как средняя. Возможные недостатки:

  • Часто происходят окисления разъема и проводов вблизи этого элемента, что ведет к нестабильности вращения или остановке двигателя на холостом ходу
  • Встречается заводской брак, когда корпус изделия выполняется недостаточно герметичным. В результате внутрь прибора попадают пары воды и масло, содержащиеся в среде коробки передач. Это влияет на пайку электронной схемы, которая выходит из строя.
  • Стоит отметить и повреждения, получаемые этим элементом на большой скорости. Здесь можно говорить о деформациях пластмассы и выпадении металлического стерженька или о разрушениях в тросике спидометра, получаемых механическим путем. Последние можно предотвратить, смазывая тросик машинным маслом.

При неполадках с датчиком скорости, контроллер заносит в ОЗУ данные с кодом «24» и зажигает сигнал о необходимости проверки двигателя. Если же машина имеет проблемы с двигателем вхолостую, но сигнал «Check Engine» не горит — то проблемы могут быть с другим датчиком (массового расхода воздуха). Проверка работы именно датчика скорости начинается с заземления на третьем контакте и напряжения питания (12 В) на контакте «1». Импульсные сигналы на втором контакте проводятся при скорости не менее пяти километров в час для ведущих колес. Для изучения состояния второго контакта обычно используется осциллограф или мультиметр, для первого и третьего контакта можно использовать методику прозвонки.

Детали от «Калины» не подходят для «Приоры»

Замена датчика скорости начинается с покупки запчасти. По внешнему виду датчик Приоры не очень отличается от деталей «Калины», но имеет серый цвет, несколько другой размер и другую «начинку», поэтому не всегда нужно слушать уверения продавцов о том, что эти элементы взаимозаменяемые.

Маркировка изделия обычно встречается в виде цифр 2170-3843010-02, но есть также модификации с последними цифрами 04 (для евро), поэтому перед покупкой нужно обязательно ознакомиться со схемой автомобиля. Установка датчика неподходящей конфигурации может привести к сбоям в ЭБУ, а также к неверным показаниям скорости.

Новый датчик

Найти датчик скорости на таком автомобиле, как Приора достаточно просто — он расположен на коробке передач. Его внешний вид зависит от времени выпуска машины: на совсем старых авто он имеет вид болта, но не является для Приоры оригинальным, т. к. в начале производства на нее ставили части от более старых моделей.

В более поздних сборках присутствуют датчики, которые присоединяются с помощью защелок на корпусе.

Работы по замене займут несколько минут

Когда мы нашли, где находится датчик скорости, можно приступать к работам по его замене. Для работ понадобится накидной ключ на «10».

Начинать нужно с отсоединения клеммы минуса на аккумуляторной батарее, затем снимается шланг для подвода воздуха с патрубка на дроссельном узле, потом отжимается фиксатор, отсоединяется колодка (с проводами) от датчика скорости. Далее необходимо отвернуть гайку у шпильки на креплении датчика скорости и вынуть датчик скорости из коробки передач.

Установка данного элемента производится в обратном порядке и занимает для машины «Приора» несколько минут. В некоторых случаях не обязательно менять весь датчик, т.к. проблемы иногда могут быть связаны с повреждением резинового кольца в канавке на стержне датчика. Здесь можно обойтись просто заменой кольца.

Диагностика датчика скорости на примере «Лада Калина»

Существует 3 вида датчиков: работающие по эффекту Холла, индуктивные, язычковые. В автомобилях ВАЗ (как и в больше других машин) используется первый вариант. Рассмотрим диагностику именно такого ДС. На нём есть три контакта: напряжение, импульсный сигнал и заземление.

Перед началом работ проверьте наличие заземления и напряжения 12 В в контактах — для этого нужно их прозвонить и протестировать контакт с импульсными сигналами при кручении.

Существует три способа проверки ДС.

Как проверить работоспособность тестером

Первый — с демонтажем датчика. Инструменты: вольтметр.

  1. Находим ДС, снимаем его.
  2. С помощью вольтметра определяем назначение каждой клеммы.
  3. Подключаем входящий контакт вольтметра к клемме, управляющей импульсными сигналами.
  4. Второй контакт вольтметра заземляем на корпус или двигатель авто.
  5. Вращаем датчик скорости, проверяя наличие сигналов в рабочем цикле. Измеряем уровень напряжения. Для этого можно надеть на ось датчика трубку. Чем быстрее вращается изделие, тем более высоким должно быть напряжение на вольтметре. Если роста напряжения не происходит — что-то не в порядке.

Второй способ не требует демонтажа ДС. Инструменты: домкрат, вольтметр.

  1. Используя домкрат, приподнимаем автомобиль так, чтобы одно колесо не прикасалось к земле.
  2. Подключаем вольтметр к соответствующим контактам.
  3. Вращаем колесо и смотрим на вольтметр — на нём должны быть напряжение и частота в Гц. Если всё это имеется, датчик в порядке.

Диагностируем с помощью контрольной лампы

Третий способ требует инструментов: «контролька» или провод с лампочкой, домкрат.

  1. Отключаем импульсный провод от датчика.
  2. Включаем зажигание.
  3. «Контролькой» ищем «+» и «–».
  4. Приподнимаем одно колесо, как во втором методе.
  5. «Контрольку» подключаем к проводу «сигнал» и вращаем колесо руками. Если на ней загорелся «минус», ДС функционирует нормально.

Это интересно: Пара приемов экстренного торможения

Под рукой нет «контрольки»? Сгодится и провод с лампочкой. Для проверки нужно подключить одну из его сторон к «+» АКБ. Вторую сторону размещаем на разъёме «Сигнал». Вращаем колесо. Если лампочка мерцает, все в порядке.

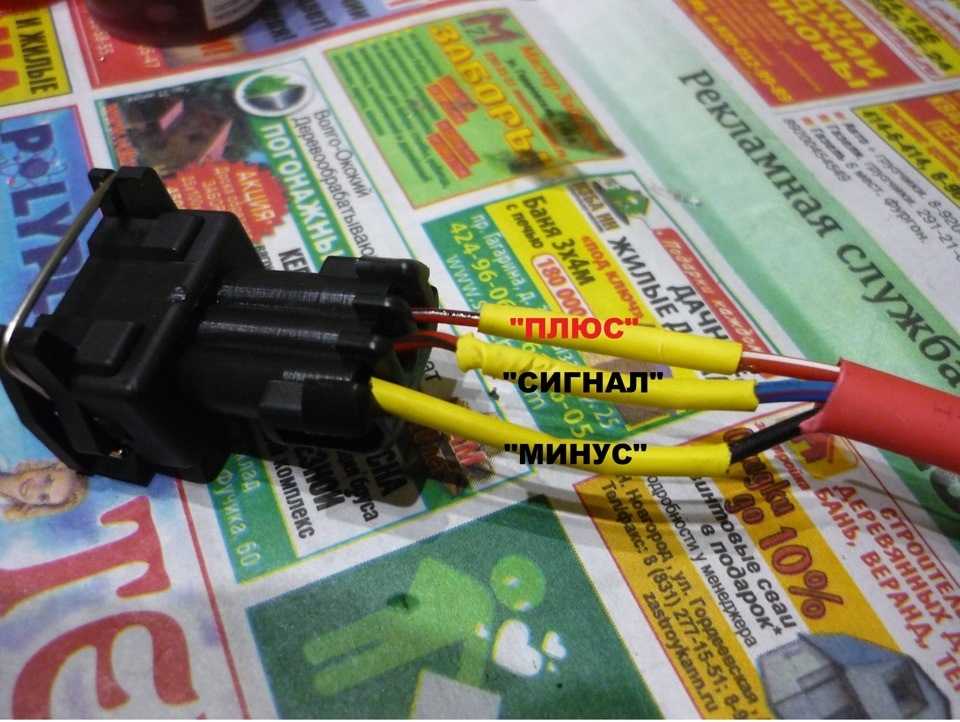

Проверяем датчик мультиметром. Цифрами отмечены контакты датчика

Не работает спидометр на Приоре: причины


Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра.

Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

  1. Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
  2. Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;

  3. Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
  4. Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

На этом можно считать проверку цепи питания спидометра завершенной.


Если обнаружить проблему не получилось, возможно, неисправность связана с самой приборной панелью. Чтобы это проверить, потребуется извлечь печатную плату, на которой располагаются все приборы, и внимательно ее осмотреть на наличие повреждений, окисления, плавление, обрывы и другие дефекты. Эффективна проверка платы на специальном диагностическом стенде в сервисном центре. Когда с платой имеются проблемы, мастера могут ее восстановить.

Выше были рассмотрены электронные варианты выхода из строя, но также не стоит забывать, что возможной причиной не рабочего спидометра в Приоре является повреждение стрелки или ее механизмов. Чтобы в этом убедиться, необходимо разобрать прибор и осмотреть его на наличие дефектов или на их отсутствие.

(406 голос., средний: 4,52 из 5)

Как проверить датчик скорости

Как проверить датчик скорости

Если двигатель вашего автомобиля глохнет в режиме холостого хода, то скорее всего вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки датчика положения коленвала , датчика положения дроссельной заслонки , датчика холостого хода и датчика массового расхода воздуха , а теперь также рассмотрим проверку датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, который обходит дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Как определить, что датчик неисправен:

Отсутствует стабильность холостого хода;Неправильно функционирует или вообще не функционирует спидометр;Увеличенный расход топлива ;Сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол. Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, а также на других, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но также есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА, работающий по эффекту холла. Сам датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить если ли заземление и есть ли напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении. При этом напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1

Демонтируем датчик скорости;Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли;Соединяем контакты датчика с вольтметром;Вращаем колесо и диагностируем, появляется ли напряжение.

Если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (контролькой или лампочкой)

Отсоединяем от датчика импульсный провод;С помощью контрольки ищем «+» и «–» (предварительно включив зажигание)Одно колесо вывешиваем как в предыдущем способе;Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Проверка привода датчикаПоднимаем на домкрат машину, чтобы вывесить любое переднее колесоИщем пальцами привод датчика, который торчит из коробкиНогой вращаем колесо.

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

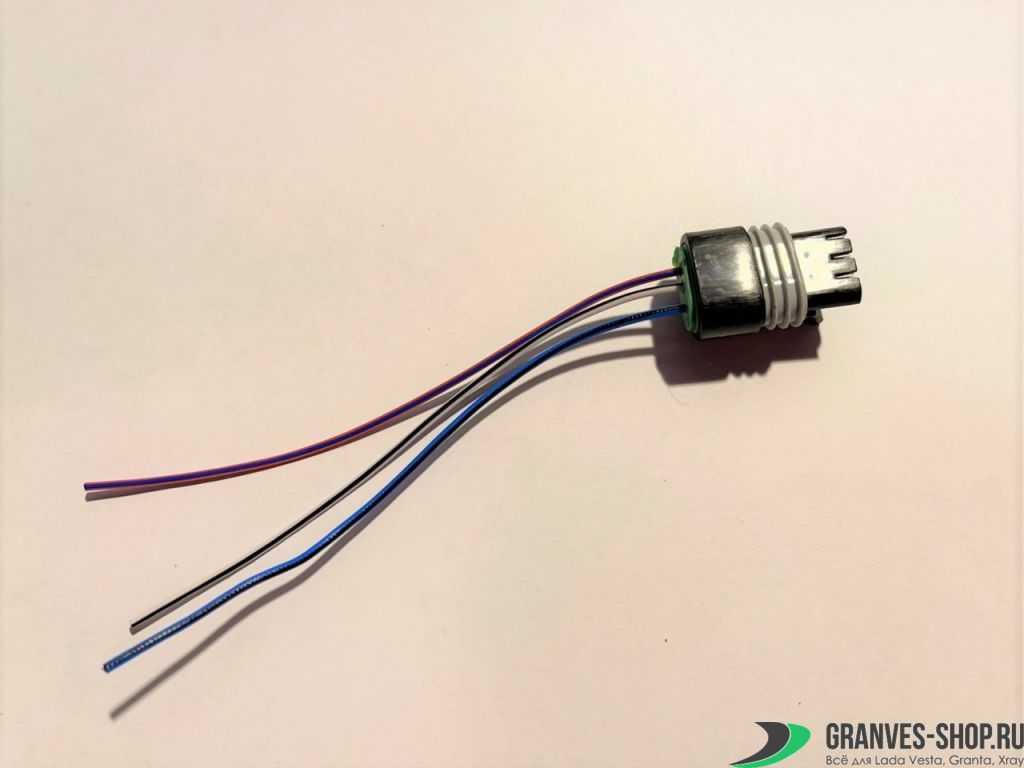

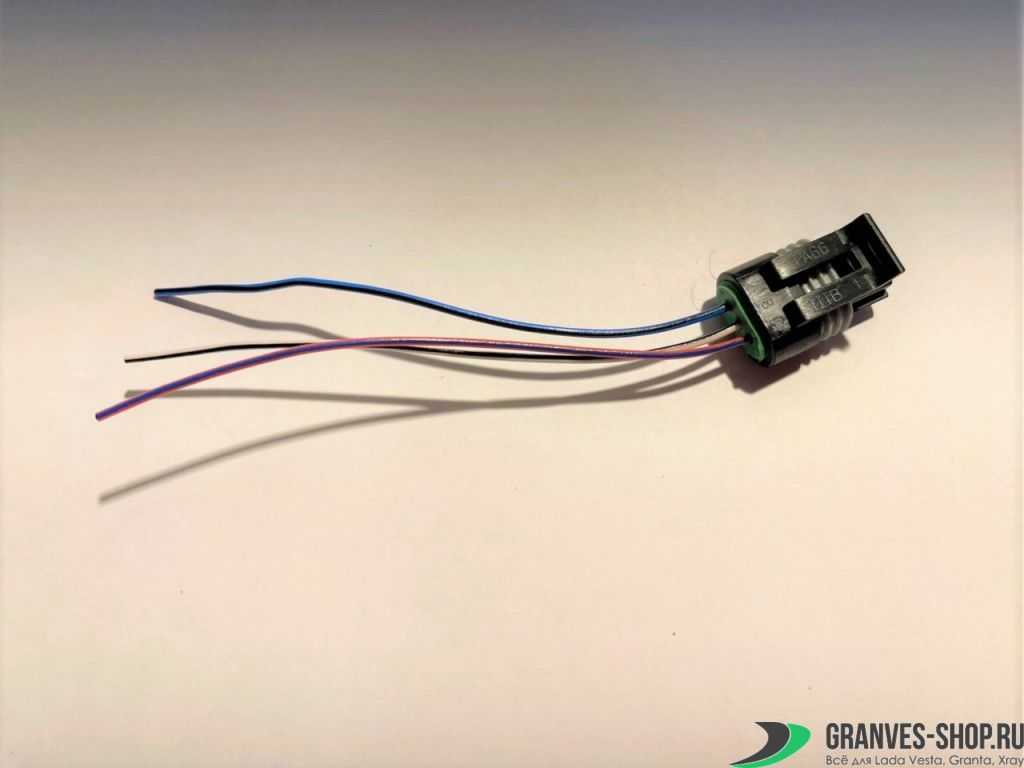

Приора распиновка датчика скорости

Сложность заключалась в том, что вынуть контакты из фишки получилось не сразу (инфу по такой мелочной процедуре в интернетах не нащёл, был один пост где мужик вынуть не смог и пилил! разъём) один провод оторвал и, не мучая оставшиеся, разъём отрезал целиком. В общем суть посыла, внутренний вид разъёма вводит в заблуждение и на первый взгляд кажется, что усик который держит контакт один это ложь! их там два!

Для изъятия контактов понадобится шило, в моём случае половина мед. пинцета, ещё одна сложность в том, что усы пружинят, то есть тянем за провод и вжимаем усы, но тянем умеренно, чтобы не вдавить усы в пластик разёма. По поводу силиконовых вставок, они создают сопротивление, но момент когда контакт освободился в принцыпе ощутим. Если вы читаете эту статью после того, как уже оторвали провод)), то вынуть его будет проще надавливая маленькой плоской отвёрткой поперёк пластин контакта, при этом будет место и для шила усы вдавливать, но помучится придётся.

Теперь восстановление. Контакт для восстановления очень неудобен, в месте обжатия провода имеет бОльшую прочность так, что пытаться его разжать и вставить новый провод не советую. Максимум, что я смог сделать, особо не повредив, для удаления остатков провода, это разжать место обжимки маленькой часовой отвёрткой, ударив по ней молотком, но контакт при этом нужно положить на выпуклую поверхность.

Соединял пайкой. Если пойдёте по моему пути, то приготовьтесь к неудобствам, паять контакты на провода будет неудобно. Надеваем силиконовые пробки на провода, зачищаем провода на длину 3-4 мм, лудим (я использую флюс зил-2, паяльник 100 Вт) пододвигаем пробку к краю провода, чтобы было видно примерно 1мм его изоляции. Вставляем провод в контакт вращательными движениями. Выровнив по месту соединения, мажем кислотой. Внимательно паяем, чтобы олово не затекло внутрь контакта и не спаяло его внутренности, удалить олово будет практически невозможно и функционал контакта будет утерян. На фото: контакт сверху пропаян, средний контакт подготовлен к пайке, нижний провод лужёный.

Всё, после пайки проходим сухой кистью для удаления остатков кислоты (не обязательно, так как при пайке она вся в основном выкипает), немного разводим усы, удаляем грязь из разъёма и вставляем контакты на свои места, подталкивая контакты со стороны силиконовой пробки упираясь в неё отвёрткой, до характерного щелчка.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
