Как влияет датчик скорости ваз 2114

На Приоре датчик скорости меняется за семь минут

Эта деталь с явными дефектами

Датчик скорости Приора отличается от датчиков отечественных машин, выпущенных ранее, тем, что он является электронным, в то время как подобное оборудование, например, на «десятках», работает на основании эффекта Холла, в результате которого на контроллер передается сигнал определенного импульса и частоты. При этом частота сигнала является прямо пропорциональной скорости движения и в количественном выражении равняется приблизительно 6004 импульса на один километр пути.

Сигналы от датчика скорости, переданные на контроллер (через электронный блок, на Приоре), позволяют последнему использовать их значения для управления работой двигателя на холостом ходу. Кроме того, эти же сигналы используются одометром и спидометром, расположенными на приборной панели.

Датчик скорости важен для безопасности вождения

Датчик скорости — это важнейший элемент управления транспортным средством, за исправностью которого нужно постоянно следить, т. к. некорректное отображение скорости автомобиля чревато авариями и проблемами с контролирующими органами. Кроме того, неисправный элемент оборудования может привести к повышенному расходу топлива, что, согласитесь, экономически невыгодно.

На Приоре надежность датчика скорости оценивается как средняя. Возможные недостатки:

Часто происходят окисления разъема и проводов вблизи этого элемента, что ведет к нестабильности вращения или остановке двигателя на холостом ходу
Встречается заводской брак, когда корпус изделия выполняется недостаточно герметичным. В результате внутрь прибора попадают пары воды и масло, содержащиеся в среде коробки передач. Это влияет на пайку электронной схемы, которая выходит из строя.
Стоит отметить и повреждения, получаемые этим элементом на большой скорости. Здесь можно говорить о деформациях пластмассы и выпадении металлического стерженька или о разрушениях в тросике спидометра, получаемых механическим путем. Последние можно предотвратить, смазывая тросик машинным маслом.

При неполадках с датчиком скорости, контроллер заносит в ОЗУ данные с кодом «24» и зажигает сигнал о необходимости проверки двигателя. Если же машина имеет проблемы с двигателем вхолостую, но сигнал «Check Engine» не горит — то проблемы могут быть с другим датчиком (массового расхода воздуха). Проверка работы именно датчика скорости начинается с заземления на третьем контакте и напряжения питания (12 В) на контакте «1». Импульсные сигналы на втором контакте проводятся при скорости не менее пяти километров в час для ведущих колес. Для изучения состояния второго контакта обычно используется осциллограф или мультиметр, для первого и третьего контакта можно использовать методику прозвонки.

Детали от «Калины» не подходят для «Приоры»

Замена датчика скорости начинается с покупки запчасти. По внешнему виду датчик Приоры не очень отличается от деталей «Калины», но имеет серый цвет, несколько другой размер и другую «начинку», поэтому не всегда нужно слушать уверения продавцов о том, что эти элементы взаимозаменяемые.

Маркировка изделия обычно встречается в виде цифр 2170-3843010-02, но есть также модификации с последними цифрами 04 (для евро), поэтому перед покупкой нужно обязательно ознакомиться со схемой автомобиля. Установка датчика неподходящей конфигурации может привести к сбоям в ЭБУ, а также к неверным показаниям скорости.

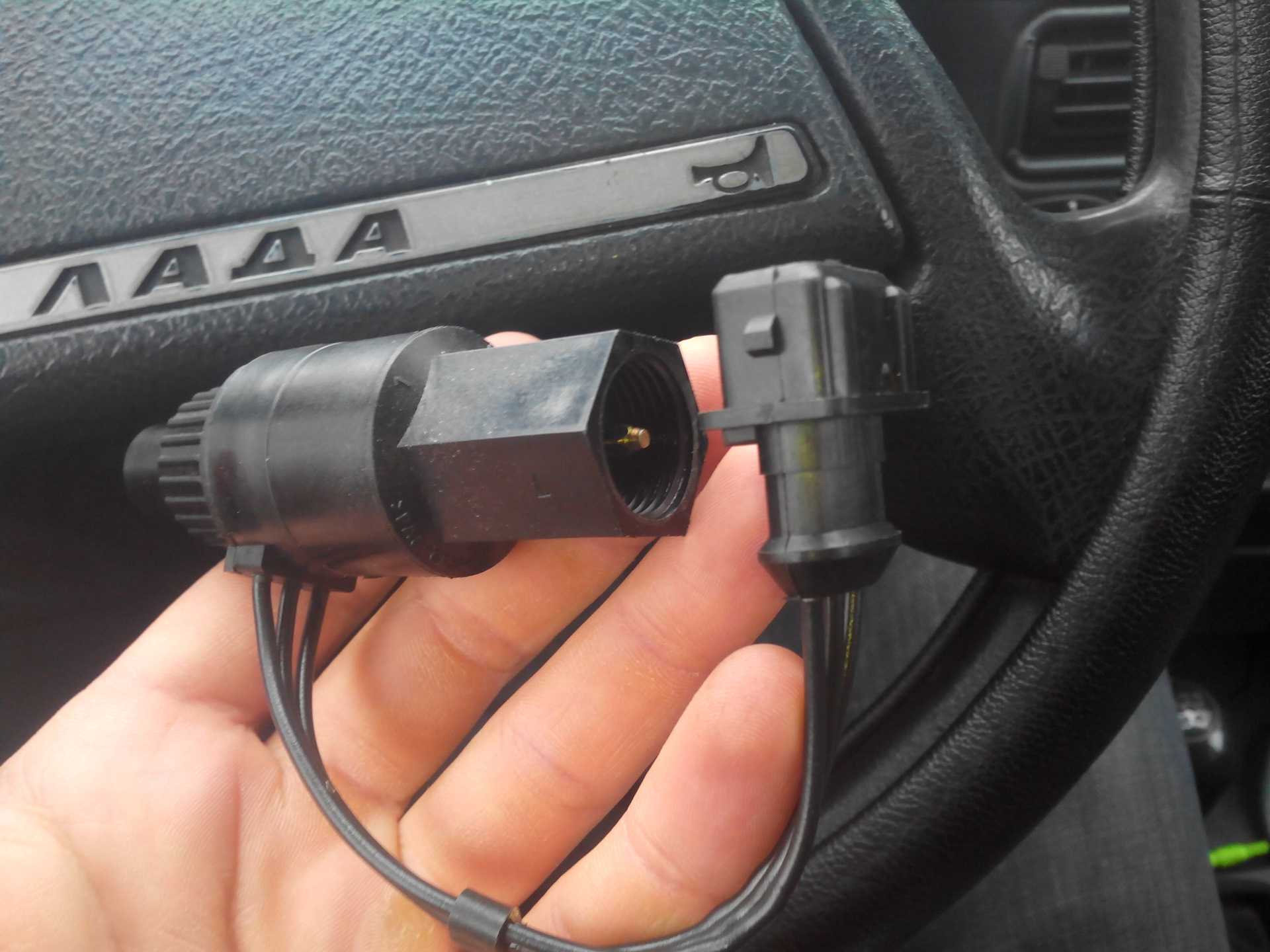

Новый датчик

Найти датчик скорости на таком автомобиле, как Приора достаточно просто — он расположен на коробке передач. Его внешний вид зависит от времени выпуска машины: на совсем старых авто он имеет вид болта, но не является для Приоры оригинальным, т. к. в начале производства на нее ставили части от более старых моделей.

В более поздних сборках присутствуют датчики, которые присоединяются с помощью защелок на корпусе.

Работы по замене займут несколько минут

Когда мы нашли, где находится датчик скорости, можно приступать к работам по его замене. Для работ понадобится накидной ключ на «10».

Начинать нужно с отсоединения клеммы минуса на аккумуляторной батарее, затем снимается шланг для подвода воздуха с патрубка на дроссельном узле, потом отжимается фиксатор, отсоединяется колодка (с проводами) от датчика скорости. Далее необходимо отвернуть гайку у шпильки на креплении датчика скорости и вынуть датчик скорости из коробки передач.

Установка данного элемента производится в обратном порядке и занимает для машины «Приора» несколько минут. В некоторых случаях не обязательно менять весь датчик, т.к. проблемы иногда могут быть связаны с повреждением резинового кольца в канавке на стержне датчика. Здесь можно обойтись просто заменой кольца.

Замена ДС на ВАЗ 2114

Замену детали можно выполнить в домашних условиях. Работу сможет выполнить человек, не имеющий специализированных знаний и опыта. Замена осуществляется в следующей последовательности:

Отключить напряжение бортовой сети. Для этого снять минусовую клемму с аккумуляторной батареи.

Демонтировать гофру. Это необходимо для беспрепятственного доступа к датчику.

Отключить электрический разъем. Штекер оснащен двумя защелками, препятствующими самопроизвольному отключению.
Открутить устройство против часовой стрелки.

Установку новой детали необходимо проводить в обратном порядке. В некоторых случаях одновременно с датчиком может потребоваться замена его привода.

Как проверить датчик скорости на приоре

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Если двигатель глохнет в режиме холостого хода, то, скорее всего, вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки:

Теперь к этому списку добавится и проверка датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, обходящим дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Принцип работы датчика скорости

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на ЭБУ автомобиля частотно-импульсные сигналы через короткие промежутки времени. В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения. Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.

Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.

Как определить, что датчик скорости не работает

Сразу стоит обратить внимание на такие признаки неисправности как:

отсутствует стабильность холостого хода;
неправильно функционирует или вообще не функционирует спидометр;
увеличенный расход топлива;
сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Расположение датчика скорости

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол.

На автомобилях ВАЗ, да и на других тоже, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА — основанного на эффекте Холла. Он датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Способ 1 (проверка вольтметром)

Демонтируем датчик скорости.
Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
Соединяем контакты датчика с вольтметром.
Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

Отсоединяем от датчика импульсный провод.
С помощью контрольки ищем «+» и «–» (предварительно включив зажигание).
Одно колесо вывешиваем как в предыдущем способе.
Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Проверка ДС тестером

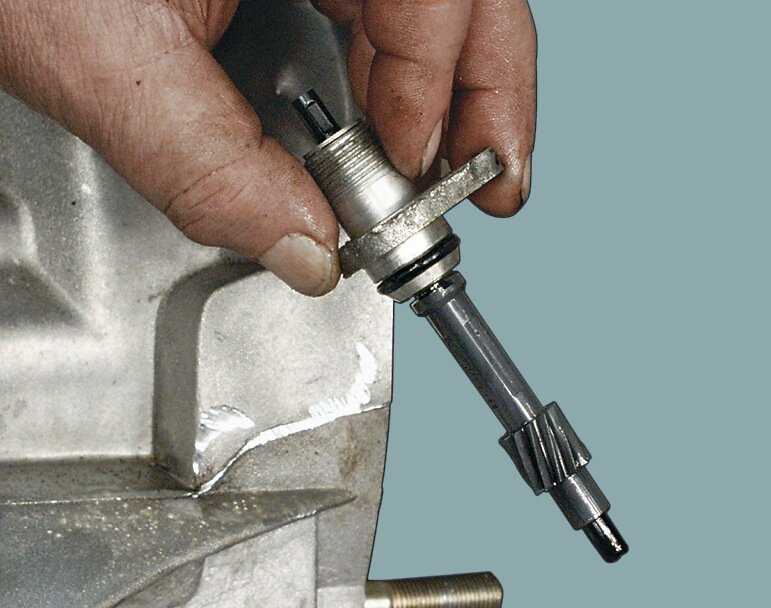

Проверка привода датчика скорости

Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
Ищем пальцами привод датчика, который торчит из коробки.
Ногой вращаем колесо.

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

Отвертки.
Плоскогубцы.
Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
Гаечным ключом на 21 снимите датчик скорости.
Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Причины неисправности спидометра

Если перестал работать спидометр, поиск неисправности осуществляют в нескольких направлениях. Причиной отказа могут служить следующие поломки:

Отказ датчика скорости;
Повреждение электропроводки;
Окисление «массовых» контактов;
Неисправность самого спидометра;
Неисправность ЭБУ;
Некорректный монтаж панели приборов после снятия.

Диагностическим признаком разрушения предохранителя F19 является:

Отказ всей панели приборов;
Отказ диагностического блока;
Отказ системы автоматической блокировки дверей;
Отказ ламп заднего хода.

Перед заменой предохранителя рекомендуется выяснить и устранить причину его сгорания. В большинстве случаев подобное происходит при наличии короткого замыкания в системе электропроводки автомобиля ВАЗ-2110 или ВАЗ-2114.

Замена ДС на ВАЗ 2114

Отключить напряжение бортовой сети. Для этого снять минусовую клемму с аккумуляторной батареи.

Демонтировать гофру. Это необходимо для беспрепятственного доступа к датчику.

Отключить электрический разъем. Штекер оснащен двумя защелками, препятствующими самопроизвольному отключению.
Открутить устройство против часовой стрелки.

ПРИНЦИП РАБОТЫ ДС И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

Четырнадцатый ВАЗ – современный автомобиль, оборудованный спидометром электронного типа. Принцип работы электронного спидометра, в отличие от спидометров с механическим приводом, устанавливающихся на ВАЗовскую классику старых годов, базируется на определении текущей скорости автомобиля на основании частоты полученных импульсных сигналов ДС.

По простому – импульсный датчик скорости на каждый километр пройденного машиной расстояния генерирует 6000 сигнальных импульса (по 6 импульсов за один полный оборот коленного вала). Соответственно, количество импульсов передаваемых датчиком в ЭБУ за одну секунду зависит от того, с какой скоростью автомобиль передвигается. Получая импульсный сигнал мозги автомобиля высчитывают частоту его поступления и на ее основании вычисляют текущую скорость движения.

Исходя из полученных данных электроника ВАЗ 2114 не только определяет скорость передвижения четырнадцатой, но и регулирует работу движка в холостом режиме и периодичность подачи воздуха в обход заслонки дросселя.

Стоимость нового ДС на четырнадцатую составляет порядка 300-400 рублей, маркировка детали – 2111-3843010. При выборе нового устройства отдавайте предпочтения конструкциям с металлическом штоком. Шток вообще является наиболее подверженной износу частью ДС, но некоторые производители умудряются делать его из пластмассы (такие ДС редко проживают дольше 6-ти месяцев).

Вышедший из строя датчик спидометра ВАЗ 2114 определяется предельно просто – в таком случае перестает работать спидометр, также он может подавать признаки жизни, но демонстрировать при этом неправильную информацию.

Также могут наблюдаться проблемы при работе мотора на холостых оборотах – если движок глохнет при движении автомобиля накатом, скорее всего причина в ДС.

Основная причина поломки ДС – обрыв цепи контактов, из-за чего меняется частота генерирования импульсного сигнала, которую контроллер не в состоянии опознать.

Не работает спидометр на ВАЗ 2114

Не работает спидометр на ваз-2115: признаки, причины, замена датчика

Если перестал работать спидометр на «ВАЗ-2114», прежде всего необходимо найти причину поломки, их может быть несколько, но, как показывает практика, чаще всего из строя выходит датчик скорости, установленный на коробке передач. Найти прибор можно рядом со ШРУСом правым внутренним. Датчик, должен быть завернут на корпус привода и состоять из двух шестерёнок, сделанных из пластмассы.

Проверять работу датчика скорости позволяет бортовой компьютер, для этого необходимо переключить его на режим самодиагностики. Если после окончания проверки, компьютер выдаёт ошибку Р0500 в работе датчика скорости, это означает что датчик перестал предавать сигнал на контроллер (на ВАЗ 2115 не работает спидометр с теми же симптомами). То есть причина поломки известна, и она может крыться в отсутствии контакта в разъёмной колодке, что случается иногда в результате попадания под корпус воды. Или дело в обрыве провода, подходящего к датчику, или же в отсутствие напряжения в контакте питания.

Бортовой компьютер, это удобно, но, когда не работает спидометр на ВАЗ 2114, он не всегда может выдать адекватный ответ. Значит проверяем датчик своими руками.

Процедура проверки ДС:

Откройте крышку капота своего автомобиля;
Уберите адсорбер для удобства;
Найдите в районе ШТРУСа провод, идущий собственно на датчик;
Найдите само устройство, расположенное под дроссельным узлом.

После того как у вас получится найти и добраться до датчика,необходимо провести осмотр прибора, и проверить работоспособность устройства. Суть проверки в данном случае заключается в визуальном осмотре штока, на «родном» датчике производитель устанавливает пластиковый шток, который часто ломается, кроме пластикового штока, может ломаться и расположенная в нём приводная пластмассовая шестерня, у которой могут срезаться зубья, что, естественно, сказывается на работе датчика.

Вообще, изначально, не дожидаясь поломки датчика, все пластмассовые детали стоит заметить на более надёжные, сделанные из металла. То есть установкой металлического штока и шестерёнок можно легко предупредить вероятность регулярной замены прибора. Когда будете менять устройство, учитывайте цвет шестерён, известно, что 14 модель ВАЗа комплектуется агрегатами, имеющими разный объём, а числа привода спидометра меняются в зависимости от разных передаточных чисел основной пары. То есть цвет шестерён непременно должен быть идентичным.

После проведения проверки устройства, стоит сделать прозвон контактов в колодке, с целью нахождения обрыва в электрической цепи, не помешает замерить напряжение всех контактов. Для тестирования удобно использовать мультиметр, который продаётся в любом специализированном автомагазине, для проведения работ в данном случае выбирайте режим работы устройства – «вольтметр».

По окончании проверки контактов и датчика, следует проверить контроллер, если у вас имеются для этого знания, в противном случае стоит обратиться за помощью к специалистам. В общем же, при поиске причины неисправности спидометра всегда желательно начинать только с визуального осмотра, и только после приступать к прозвону цепи и прочим хитростям.

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Своими руками датчик скорости на «ВАЗ 2114», а также на «ВАЗ 2115» заменить довольно просто, процедура эта полностью идентична процедуре замены датчика скорости на «ВАЗ 2110».

Перед тем как приступать к процедуре замены датчика, проверьте на обрыв провода. Для выполнения работ вам понадобиться инструмент:

плоская и крестовая отвертки;
плоскогубцы;
набор ключей.

В зависимости от модели самого датчика, может потребоваться и какой-то дополнительный инструмент.

Чтобы избежать неприятностей, начните работу с отсоединения клемм на аккумуляторе, после этого снимите с автомобиля воздушный фильтр и впускной патрубок, затем — клемму с датчика. В случае использования тросового привода спидометра, необходимо отсоединить его от датчика.

Место, в котором установлен датчик, аккуратно очистите от всего мусора и грязи, после этого возьмите в руки инструмент и снимите сам датчик, открутив крепёжную гайку, которая откручивается либо ключом на двадцать два, либо даже рукой.

В случае использования третьего вида датчика скорости, который производитель авто устанавливает в саму коробку передач, необходимо очистить устройство от масла, а после снятия прибора, посадочное место следует закрыть. В процессе установки нового датчика, процедуру нужно повторить, естественно, в обратной последовательности.

Почему может не работать спидометр

На первом месте в списке причин выхода из строя спидометра – неисправности привода. Чаще всего «слизывает» грани шестеренки хвостовика, контактирующие с движущимися элементами КПП, из-за чего привод перестает вращаться. На автомобилях с датчиком нового типа эту проблему можно выявить диагностикой ЭБУ: будет отсутствовать сигнал. При этой неисправности не работают ни спидометр, ни БК. Также обычно загорается сигнал check engine.

На старых автомобилях стрелка часто не поднимается с нуля из-за износа или блокирования тросика привода внутри обмотки. В любом случае проблема решается заменой датчика скорости.

Отсутствие сигнала с датчика на ВАЗ 2114 может быть связано с другими проблемами: например, окислением контактов на фишке датчика или разрывом пыльника и попаданием влаги или грязи. Поэтому, прежде всего, нужно снять фишку, оценить состояние контактов и сбрызнуть их WD-40 или любым другим преобразователем ржавчины. Если это не помогает, нужно заменить привод.

Другие ответы на вопрос, почему перестал работать спидометр, лежат в электрической схеме. Владельцам автомобилей с приборкой VDO доступна заводская диагностика системы. Зажимается кнопка одометра, ключ зажигание переводится в режим 1 (подача питания на приборную панель), после чего кнопка отпускается. Появление ошибки 24 свидетельствует об отсутствии сигнала с датчика скорости.

Прыжки стрелки на ВАЗ 2114 часто связаны с прогоранием дорожек. К этому приводят повышенное напряжение бортовой сети вследствие неисправностей стабилизатора и время. В отечественных приборных панелях для Самары использовался низкокачественный припой, постепенно разрушающийся из-за температурного расширения. Нестабильный сигнал может проявляться прыжками стрелки.

Может наблюдаться расхождение показаний спидометра и БК: чаще всего правильно показывает БК, а стрелка не работает. Это связано с выходом из строя привода на самом спидометре. Для ремонта придется разобрать приборку и снять спидометр. Далеко не все автоэлектрики, не говоря о самих автовладельцах, берутся за подобную работу, поэтому проще и дешевле заменить приборную панель.

Датчик скорости (ДС) устанавливается на все автомобили и предназначен для измерения скорости движения автомобиля. На ваз 2114 датчик скорости расположен в верхней части коробки передач. Для его демонтажа потребуется снять либо корпус воздушного фильтра, либо адсорбер. В этой статье мы подробно рассмотрим диагностику датчика и его замену при неисправности.
