Почему не работает обогрев сидений

Не работает обогрев сиденья, что делать

Если с переключателем всё в порядке, а сиденья не подогреваются, необходимо:

Проверить предохранитель на целостность, скорее всего он расположен в салонном блоке.

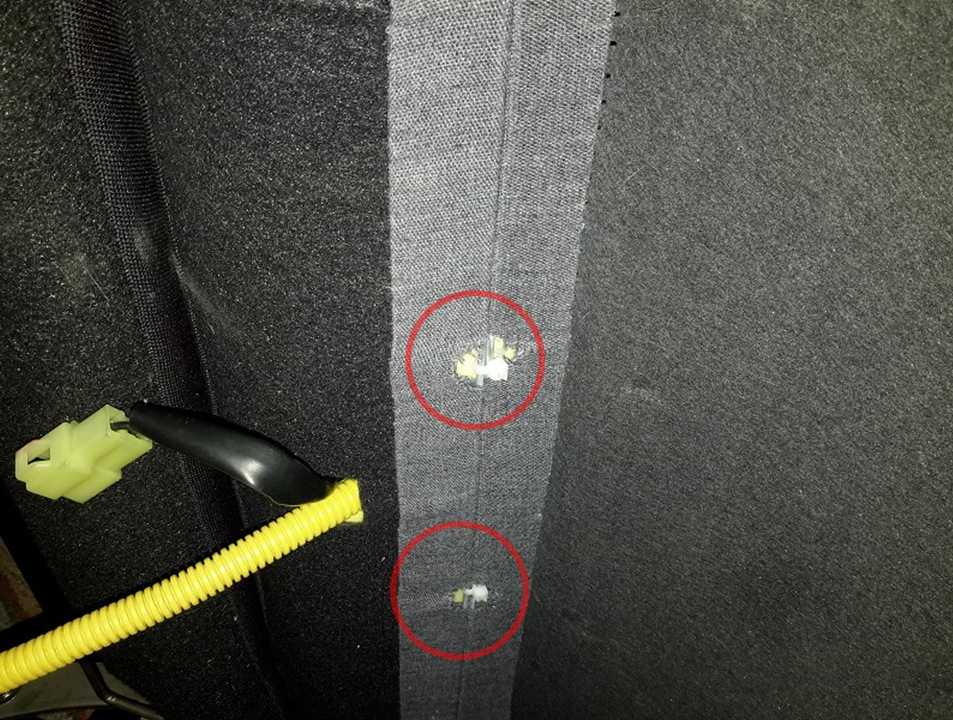

Под сиденьем прозвонить проводку в разъеме на разрыв.
Проверить приходит ли питание на контакты подогрева сиденья.

Если питание приходит, а обогрев не работает, то скорее всего сгорела нить подогрева, почти во всех автомобилях мат обогрева разделен на само сидение и спинку кресла, так что разъемов будет два.

Далее снятие автомобильного кресла

Демонтировать сидение. Для этого нужно кресло максимально откатить назад и открутить переднее крепление салазок, так же и наоборот, отодвинуть кресло вперед и открутить задние части салазок.

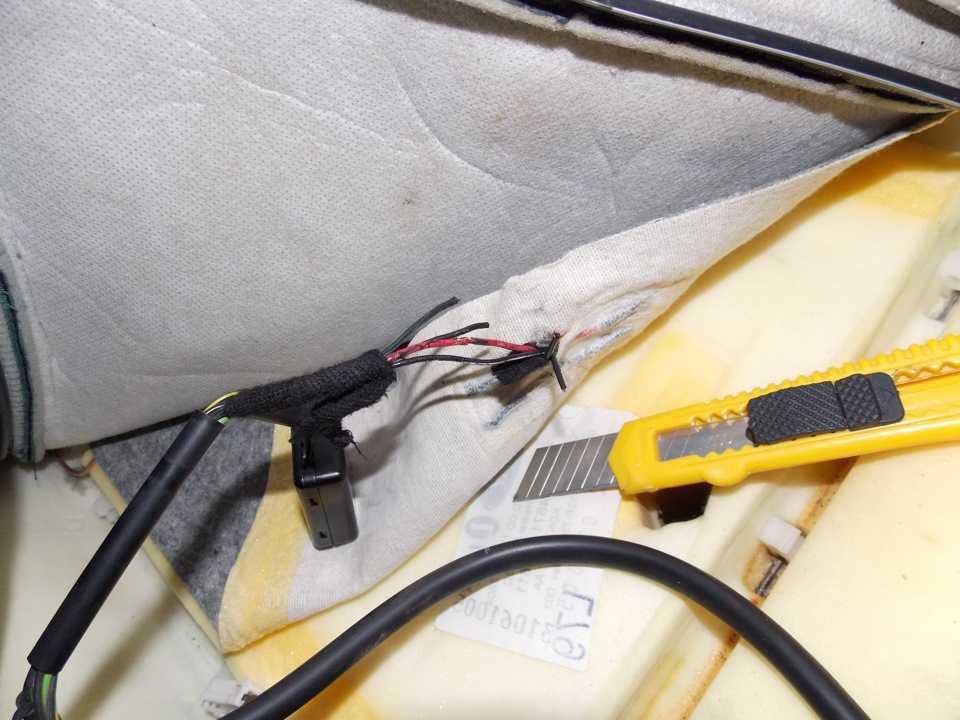

Найти место, где крепится обивка и снять её. Обычно крепление расположено снизу или сбоку.
Демонтировать обогревающий мат, ( он на клейкой основе закреплен к поролону).
Приклеить новый обогревающий элемент.
Собрать и закрепить сиденье в обратной последовательности.

На первый взгляд всё просто. Однако, это не так, нужно снимать сидения и разбирать его, что не так просто, а возможно и ремонтировать вышедший из строя блок.

Устройство сложное и вряд ли своими силами получится ремонт. Лучше проблему и её устранение доверить мастерам сервисного центра – это один вариант.

У специалистов ремонт и установка подогрева сидений отлаженный процесс, с которым они легко справятся.

Второй способ не переживать по данному поводу – найти альтернативное решение. О чём это мы? Давайте поговорим об использовании специальных накидок с подогревом.

Но непривычно ощущать холод при поломке системы обогрева сидений. Мы быстро привыкаем к всевозможным полезным функциям, которые предлагают производители автомобилей.

Демонтаж кресел

В каждом автомобиле и модели эта процедура производится с учетом конструкции транспортного средства. Демонтаж обязателен и объясняется необходимостью правильной диагностики, качеством последующего ремонта.

кнопки включения обогрева;
электрических реле и блока обогрева;
нагревательного элемента.

Порядок снятия сидения (при классическом креплении 4 болтами к полу):

Кресло сдвигается в крайнее заднее положение.
С передних частей направляющих полозьев снимаются заглушки (2 шт.).
Отвинчиваются болты под ними (2 шт.).
Сидение сдвигается в крайнее переднее положение.
Снимаются заглушки с задних частей направляющих (2 шт.).
Отвинчиваются болты под ними (2 шт.).
Сидение снимается или наклоняется спинка вперед для проведения «прозвонки» контактов тенов.
Для того чтобы вынуть водительское сидение, необходимо его опрокинуть в салоне на спинку и отсоединить все, идущие к нему разъемы (от подушки безопасности «Airbag», датчиков ремней безопасности и др.).
Далее кресло извлекается из автомобиля через переднюю дверь.

Как это работает?

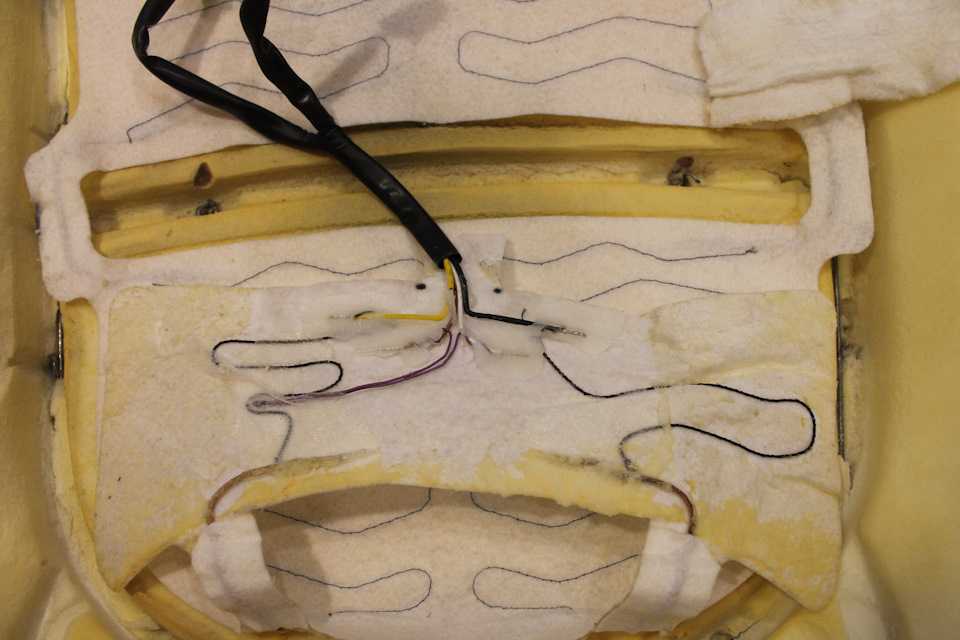

Главным элементом такой системы является нагревательный элемент, работающий от бортовой сети. Его помещают в эластичную панель и встраивают в подушку и спинки передних кресел. Такие системы бывают двух типов, один из которых встраивается в подушки, а второй выполнен в виде накидок на сидения. Несмотря на такие различия, принцип работы их практически одинаков.

Нагревательные элементы во избежание прямого контакта с обивкой кресел, покрываются специальным покрытием, оно позволяет легко копировать контуры подушек. Имеются конструкции с одним нагревательным элементом и с двумя, но различной мощности. Нагреватели подключаются к бортовой сети машины через блок управления. В некоторых моделях имеется возможность для установки нужной температуры.

В зоне установки нагревателей устанавливают термодатчик, он контролирует температуру нагрева и по достижении нужного значения производит отключение питания. В системе может быть и другая функция, которая будет длительное время в автоматическом режиме поддерживать заданные водителем параметры нагрева. Ещё один вид обогревателей может управляться с помощью встроенного таймера.

Также, встраиваемые устройства с двумя элементами нагрева, могут поддерживать функцию быстрого прогрева, после которого автоматически переходят на меньшую мощность и меньший нагрев. В некоторых моделях таких режимов может быть несколько, их можно подбирать индивидуально для каждого сидения.

Установка подогрева сидений VAZ Lada 2115 в автомастерских города Москва

18 компании по ремонту автомобилей

Ттс моторс
Пятницкое шоссе, 2
+7 (495) 24… показать все
сайт компании

Лексус на сущевке

улица Складочная улица, дом 1, стр. 9
+7 (495) 24… показать все
сайт компании
ежедневно, 9:00–20:00

Мастер мб

улица Загородное шоссе, дом 1, корп. 2
+7 (958) 10… показать все
сайт компании
ежедневно, 09:00–21:00

Master motors

Днепропетровский проезд, дом 5
+7 (495) 10… показать все
сайт компании

Лорант

улица Кольская улица, дом 14, стр. 5
+7 (495) 76… показать все
сайт компании

Auto-rad

ул. Новохохловская д. 11 стр. 2
+7 (495) 25… показать все
сайт компании

Техцентр gm восток

Зелёный проспект, дом 3А, стр. 1
+7 (499) 39… показать все
сайт компании
вт-сб 10:00–20:00

Комплекс авто

улица Бирюсинка, д. 1/18, стр. 4
+7 (968) 51… показать все
сайт компании

Ddcar

ул. Вавилова, д. 13а
+7 (495) 12… показать все
сайт компании

Нивюс

ул. Автозаводская д.16, к.2, стр.16
+7 (495) 62… показать все
сайт компании

Яуза моторс

Михайловский проезд д.1 стр.3 (заезд с улицы Малая Калитниковская)
+7 (499) 37… показать все
сайт компании

Tolex tuning лексус на таганке

улица 2-я улица Машиностроения, дом 27, стр. 2
+7 (495) 24… показать все
сайт компании
ежедневно, 09:00–21:00

Подогрев сидений ВАЗ 2114: рассматриваем варианты

В холодное время года в автомобиле может быть весьма некомфортно без такой полезной опции, как подогрев сидений. К сожалению, в старых моделях отечественных авто, например, ваз 2114, производителем не предусмотрено такой возможности. Но установить подогрев сидений 2114 вполне можно и самостоятельно. Речь об этом пойдет в сегодняшней статье.

Подогрев сидений ваз 2114

Чехол – «накидушка»

Самой простой способ сделать теплые сидения в салоне – это надеть внешний чехол. Приобрести накладные чехлы можно практически в любом автомагазине. Изготавливают накладки из обычной плотной ткани, внутри которой вшиваются нагревательные элементы.

Вариант подороже – это чехлы из прорезиненной ткани, они прослужат дольше, чем первый вариант. Крепятся эти «накидушки» просто – достаточно натянуть на сидения и прикрепить к пружинам. Нагревательные элементы работают от прикуривателя.

Накидка с подогревом ваз 2114

Не смотря на всю простоту и дешевизну способа, обогрев сидений ваз 2114 с помощью чехла «накидушки» имеет несколько минусов:

Чехлы можно надеть только на передние сидения.
Постоянно будет занят прикуриватель.
В изделии отсутствуют регуляторы температуры, поэтому ваше сидение может нагреться до неприятных ощущений.

Существует еще один интересный вариант – это натяжка на сидения новых чехлов со вшитыми нагревательными элементами. Этот способ хорош тем, что позволяет преобразить салон автомобиля, сделать его представительнее, особенно если новые чехлы будут из натуральной кожи.

Чехол с подогревом на ваз 2114

По сравнению с простой накладкой на сидения, такие чехлы обладают рядом преимуществ:

Подогрев подключается к бортовой системе автомобиля и не занимает прикуриватель.
Можно перетянуть как передние, так и задние чехлы.
Возможность регулировать температуру.

Ну и минусов избежать не получится. Самый главный заключается в том, что стоимость покупки чехлов обойдется в кругленькую сумму.

Штатный подогрев

Штатный подогрев сидений на ваз 2114 – это самый оптимальный вариант из всех. Вам просто следует купить комплект обогрева сидений у дилера или в специализированном магазине, торгующем оригинальными запчастями на ВАЗ.

Для установки вам следует снять с сидений обшивку, приклеить нагревательный элемент, врезать кнопки подогрева сидений ваз 2114, провести все электропровода и надеть назад обшивку.

Комплект для подогрева сидений ваз 2114

Если у вас нет возможности купить штатный подогрев – не беда. Современные производители предлагают неплохие варианты сторонних подогревов сидений.

Изготавливаем своими руками штатный подогрев сидений

Для работы вам необходимо предварительно подготовить следующий набор инструментов:

различные отвертки и гаечные ключи;
мультиметр;
изолента;
фломастер или маркер;
паяльник;
строительный нож;
плоскогубцы;
клей;
хомуты и термоусадочные трубки.

Подогрев сидений ваз 2114 своими руками

После того, как все инструменты и материалы будут готовы, можно приступать к работе. Сначала необходимо демонтировать кресла и расположить их в удобном месте. Затем полностью разобрать их, сняв все пластмассовые элементы и обшивку. Нагревательное полотно расположить на поролоне сидения и фломастером нанести метки по контуру. С помощью клея зафиксировать нагревательное полотно по меткам.

Установка нагревательных элементов

Затем вам необходимо вывести все провода питания и надеть обшивку. Теперь сидения можно крепить на их места в салоне автомобиля и подключать питание. В идеале подключением нагревательных элементов к бортовой системе должен заниматься специалист-электрик.

Подключение подогрева сидений

Но, в принципе, можно попробовать выполнить эти работы и самостоятельно:

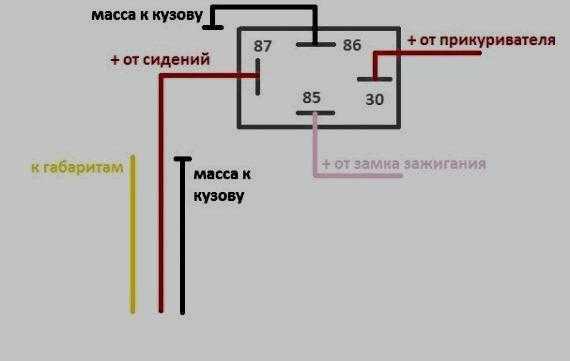

С помощью мультиметра необходимо найти цепи питания на 12 В, зажигания и подсветки.
К замку зажигания подключить провод (+) термореле.
К положительной клемме аккумуляторной батареи подключить питающий провод.
К «массе» подключить» минусовой провод.
Все места соединения проводов запаять с помощью паяльника и замотать изолентой.
Произвести проверку работы системы.

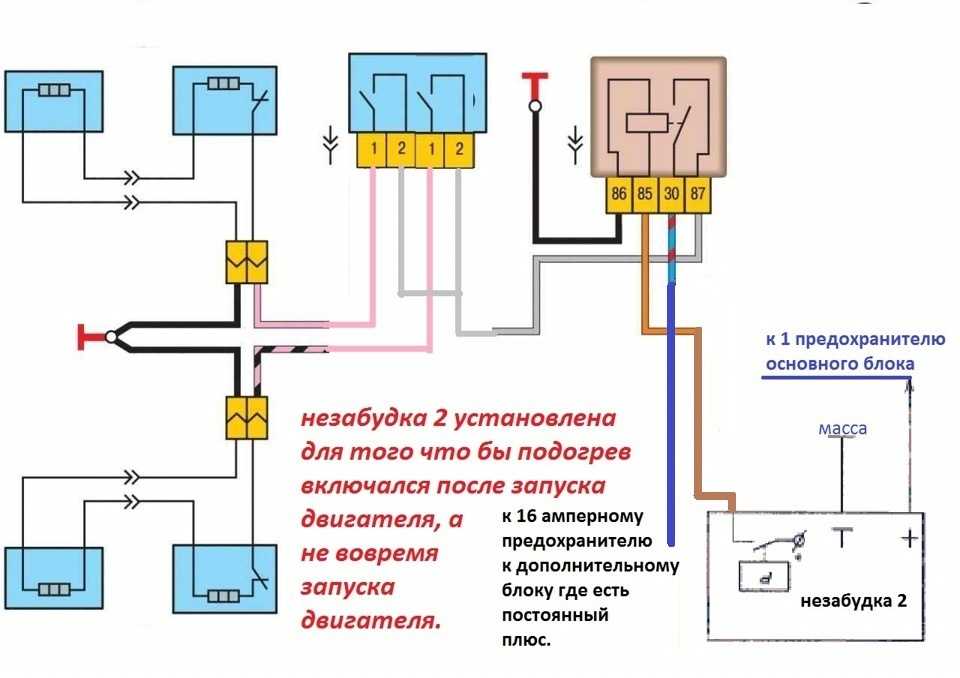

Ниже представлена схема подключения подогрева сидений ваз 2114 для комплекта «Емеля».

Имейте в виду, что схему нужно собрать таким образом, чтобы она функционировала только, когда зажигание включено. Если собрать ее не правильно, то забыв выключить подогрев сидений на ночь, утром вы обнаружите полностью разряженную аккумуляторную батарею.

Вывод

Не беда, если в вашем авто производитель не побеспокоился о такой функции, как обогрев сидений. С помощью наших советов вы самостоятельно решите эту проблему.

vazremont.com

Как отремонтировать подогрев сидений в автомобиле? 3 причины поломки и способы ремонта

Как отремонтировать подогрев сидений?

А что делать, если автомобиль с возрастом?

Или же обогрев просто не предусмотрен на ваше авто, а был установлен в качестве дополнения давно забытым вами человеком? В таком случае достаточно найти понимающего электрика. Возможно, это будет ваш сосед, родственник, или же специалист на одном из СТО.

Понимает в этом деле достаточно быстро сможет определить и устранить проблему, взяв при этом сравнительно не большую плату.

Разберем основные причины данной поломки.

Какой бензин экономичнее?

А92А95

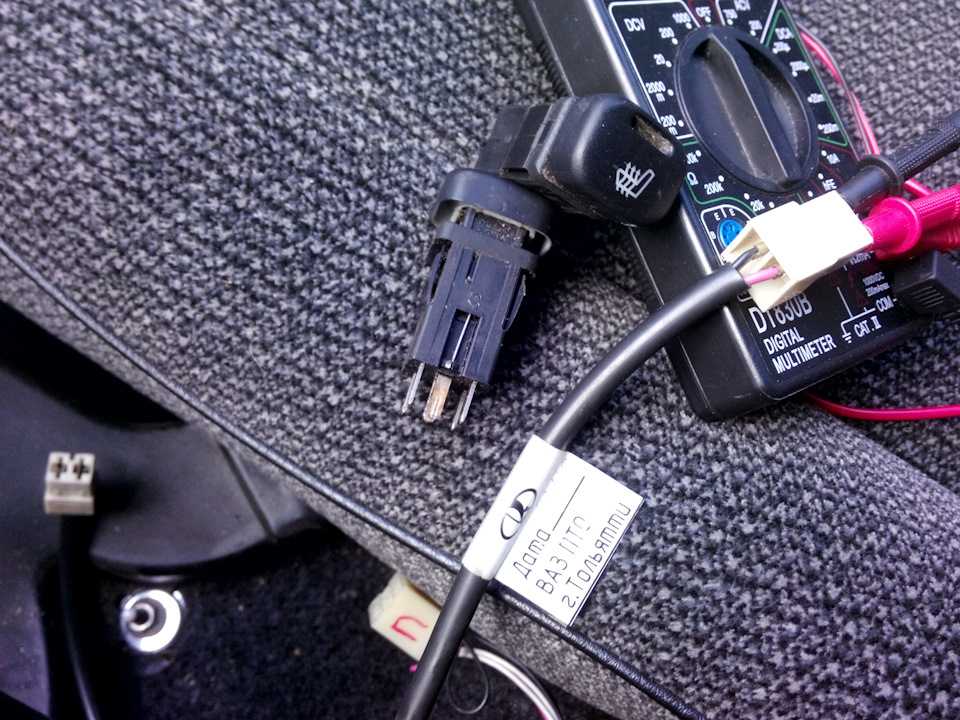

Это довольно частая проблема. Первым делом нужно снять с него разъем (достаточно легкого покачивания и потянуть вниз), далее необходимо отжать мешают нам стопоры отверткой и переключатель освободится. Замеряем показатели между крайними контактами. При одинаковом сопротивлении придется его разобрать, это не составит никакого труда.

Внутри мы увидим плату с контактами, по ним будет двигаться «бегунок» и замыкает нужны. Именно этим обеспечивается разное сопротивление. Скорее всего, их будет достаточно очистить от загрязнения

Для этого нужно достать сами разъемы из щели между спинкой и подушкой (засунув туда руку). Когда разъемы окажутся снаружи — обязательно их «прозваниваем». Если сопротивления нет — значит, обрыв. Только после этого снимаем всю обивку и ищем проблемное место.

Источники неполадки

Так как восстановить обогрев заднего стекла своими руками предпочитают многие водители, необходимо знать о вариантах ремонта с учетом источника проблемы. В самостоятельной проверке функциональных узлов машины не будет препятствий, если вы обладаете минимальными навыками ремонта автомобильной техники.

Предохранитель системы

Предохранительный элемент – первое, что должно привлечь ваше внимание при обнаружении поломки, поскольку система не будет работать, если он перегорел. Локализация данного элемента варьирует в зависимости от модели машины, поэтому на данном этапе придется обратиться за помощью к сервисной книге ТС

Далее снимите предохранитель и убедитесь в его работоспособности. Ремонт обогрева заднего стекла ограничится заменой перегоревшего элемента.

Электропроводка

Если замена предохранителя не исправила ситуацию, перейдите к диагностике питающих электропроводов. Перегорание, обрыв крепления или перелом способствуют остановке поступления тока к нагревающим полюсам. Для обнаружения данного обстоятельства включите кнопку обогрева и измерьте напряжение клемм тестером. Обнаружить клеммы можно в нижней чести стекла или по его бокам. Отсутствие напряжения на проводах должно вас насторожить.

Изучите весь путь проводки на целостность, зачистите контакты клемм и соединений. Окисление в данных зонах часто приводят к блокировке подачи напряжения. Если самостоятельно с этой задачей справиться не удалось, вам поможет автоэлектрик.

При повреждении прогревающих лент также может понадобиться восстановление обогрева заднего стекла. Чтобы знать, как это сделать, необходимо предварительно изучить особенности рабочего процесса в данной зоне. Нагревательный элемент получает напряжение и далее энергия следует по нитям. По отношению к основе они соединены параллельно и выполняют роль проводников токов. Их нагрев обусловлен определенной долей сопротивления, несмотря на несущественную температуру нагрева, для своего назначения этого достаточно. Если одна или несколько нитей повреждаются, ток по ним не идет, следовательно, эти участки не прогреваются. Особенности ремонтных работ в такой ситуации описаны немного ниже.

Органы управления

Если все элементы, которые вы проверяли ранее, исправны, стоит обратить внимание на кнопку включения. Определить работу системы можно по загорающемуся световому индикатору, который дает о себе знать после нажатия на кнопку

Если все активировано и соответствующие индикаторы дали о себе знать, но стекло не обогревается, вероятен износ или подгорание рабочих контактов тумблера, поэтому энергия не подается. Ремонт обогрева заднего стекла автомобиля требует только замены кнопки.

Импортные авто

В случае с импортными машинами ремонт обогрева заднего стекла своими руками не ограничится диагностикой стандартной системы обогрева, поскольку зеркала заднего вида также оснащаются нагревом. Активация обогрева стекла кормы приводит к параллельной активации прогрева зеркал. Если система не работает на обеих зонах, наиболее высока вероятность, что вы имеете дело с причиной, рассмотренной в первом пункте — предохранитель или реле.

Важно определить, какие именно предохранители связаны со стеклом, ведь их бывает несколько. Не лишним будет провести диагностику электронной платы, которая из-за отпаивания контактов и разрыва дорожек часто изнашивается

Схема подключения подогрева сидений ваз 2109

Рис. 7.30. Схема включения обогрева передних сидений: 1 – обогреватели левого переднего сидения; 2 – выключатель обогревателя левого переднего сидения с контрольной лампой включения; 3 – реле включения обогревателей передних сидений; 4 – выключатель зажигания; 5 – монтажный блок; 6 – выключатель обогревателя правого переднего сидения с контрольной лампой включения; 7 – обогреватели правого переднего сидения; 8 – предохранитель на 16 А; А — к источникам питания

На части автомобилей устанавливается система обогрева передних сидений. Схема включения обогревателей дана на рис. 7.30.

Обогреватели включаются выключателями 2 и 6 (левое и правое сиденье соответственно). В обогреватели встроены терморегуляторы электронагрева сиденья. Замыкание контактов терморегулятора происходит при температуре поверхности сиденья (25±5) °С, а размыкание контактов терморегулятора происходит при нагреве до температуры (31±4) °С. Разность температур между замыканием и размыканием контактов встроенного терморегулятора должна быть не менее 5 °С.

В зимнее время электрообогрев сидений это очень полезная вещь. Такая опция в салоне Вашего автомобиля создаст комфорт. Сделать это возможно самостоятельно за несколько часов. Как установить подогрев сидений ВАЗ 2108, расскажет данная публикация.

В прошлой публикации мы подготавливали автомобиль к суровой зиме и рассказывали, как установить подогрев двигателя, сегодня же давайте позаботимся о себе любимых, установив подогрев сидений.

Для того, чтобы установить подогрев сидений ВАЗ 2108, стоит разделить работу на два этапа. Во-первых, установить элементы подогрева, а, во-вторых, подключить подогрев сидений.

Нагревательные элементы устанавливаются либо под обшивку сидений, либо поверх. В первом случае для удобства сидение лучше снять. Для этого отодвиньте сидение до упора вперед и снимите торсионы. Теперь до упора отодвиньте сидение назад. Открутите гайки, на которые крепится сидение.

То же самое сделайте с двумя болтами переднего крепления салазок, а потом и 3 болта заднего. Теперь можно вынуть сидение из автомобиля.

Для того, чтобы установить подогрев сидений ВАЗ 2108, обшивку можно снимать не полностью.

Как самостоятельно установить подогрев сидений на Калину

Тюнинг салона Калины Весь процесс подразумевает наличие нескольких этапов рабочих действий, которые заключаются в монтаже элементов подогрева и подключении их системы к сидениям автомобиля. Лучше приобрести подогрев сидений Калина или Гранта

При самостоятельном осуществлении работ необходимо осуществить ряд определенных действий в такой последовательности

снять сидения, для чего открутить специальные пластиковые накладки с обеих сторон;
разделить спинку и сидение, сняв крепящие их болты;
в нижней области спинки приподнять обшивку и установить в этом месте систему подогрева, также вмонтировать элементы непосредственно на само сидение;
аккуратно расположить обшивку на прежнем месте и соединить разъемы отдельного обогрева сидений и спинки;
вывести разъем белого цвета и подключить ее к питанию на рычаге КПП;
обязательно установить специальный предохранитель, имеющийся в комплекте;
в удобном месте вмонтировать кнопки включения и выключения оборудования.

При монтаже важно следовать всем инструкциям к определенному комплекту обогрева. Для более надежного закрепления, а также удобства в работе, лучше будет вынять сидения из автомобиля, хотя это и не является обязательным условием

Монтажные действия совсем не сложные, выполнить их самостоятельно не составит большого труда, нужны только базовые навыки, которыми легко овладеть. Результат того стоит, ведь теплые сидения в зимнее время года обеспечат особую комфортную обстановку в салоне автомобиля.

Опция «Подогрев задних сидений автомобиля» уже не редкость, ее можно встретить в списке комплектаций даже бюджетной иномарки. АвтоВАЗ постоянно совершенствует свои модели LADA, но до обогрева заднего дивана очередь еще не дошла. Разбираемся, как своими руками оснастить автомобиль этой полезной функцией.

Установка и подключение подогрева задних сидений для всех автомобилей LADA (XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) выполняется аналогично. Принципиальных отличий нет. В данном примере процесс доработки показан на автомобиле Лада Приора.

Дополнительное освещение салона ВАЗ 2107

Изменения штатного освещения

– это возможность приукрасить салон и сделать его уникальным. Мы взяли плафон от новой «Приоры». Он хорошо выглядит и обладает нужными характеристиками, как по размерам, так и по световому эффекту. Вам понадобится обычный скотч для малярных работ, нож с острым лезвием, маркер или карандаш, а также отвертки с ключом на 12.

Мы советуем провести новую проводку по правой стойке. Выходы проводов сделайте в районе бардачка. Минус подключаем на кузов, а плюс соответственно на контакт плафона. Если вы желаете, чтобы свет загорался при открывании дверей, то нужно всего лишь кинуть дополнительный провод на концевик в двери и на этом все.

Возможные неисправности с подогревом кресел

Устройство обогрева в обязательном порядке обладает предохранителем. На ВАЗ-2114 за стабильную работу подогрева отвечает два таких элемента. Один предохранитель находится в монтажном блоке (F16), другой располагается под приборной панелью.

Если вы заметили, что при включении обогрева контрольные лампы не загораются – проблема, скорее всего, кроется в предохранителях.

Проблемы с реле:

Включение системы происходит в электромагнитном реле, которое располагается под приборной панелью.
После срабатывания узла, проверьте мультиметром напряжение на 87-й клемме.
Если срабатывание не происходит, тогда нужно омметром исследовать обмотку реле на выводах 86 и 87.
Если проблема кроется в реле, его нужно заменить.

Еще одной проблемой может быть обыденное отсутствие питания. Чтобы проверить это, сделайте следующее:

Необходимо проверить питание при выключенном питании на разъемах под креслами.
Черный провод – масса автомобиля, второй – это питание, на котором должно быть 12 вольт.
Омметром проверьте сопротивление обмоток нагревателей. Как показывает практика, проблема чаще всего кроется именно здесь. Обмотки обгорают или обрываются.

В зависимости от ситуации, проблему с подогревом сидений удается решить самостоятельно. Однако для этого необходимо разбирать кресла.

Подводя итог статьи, отметим, что мы рассмотрели далеко не все возможные причины, почему может не работать подогрев сидений. Но используя вышеизложенную информацию, вы будете знать, в каком направлении нужно двигаться, чтобы определить проблему.

Если у вас есть опыт в проведении подобного плана ремонта, тогда найти неисправность для вас не будет трудным делом. В ином случае мы рекомендуем обратиться к специалисту.

Которая тут реле подогрева сидений?

Скажите на нентралке на месте можно давать газу до отсечки или нет

by Adminrive · Published 30.03.2014

13 комментариев

Comments 13
Pingbacks 0

О зб вопрос Мне тоже интересно. Подогрев накрылся

Ильнар, кнопки подогрева горят когда включаешь?

Юра, да, но греет только спинку. Ито пасажира только. С моей стороны вообще ноль

Ильнар, проводка может

Ильнар, сами элементы порваны в седле

Юра, может быть, я уже особо не вникал сломалась с ломалась. Это ваз))

Степан, с пасажирской я как то стержень один вытащил, он колготки подруге порвал)

Ильнар, это была нить обогрева)

Степан, вот поэтому и неработает наверное) но с водительской ни чё не вытаскивал. Один . не греет

Ильнар, могла порваться тоже внутри

Степан, а всё это разобрать и сделать. Жопа наверное да?

Ильнар, снять обшивки с сидений, выкинуть обогрев, положить емелю, одеть обшивки

Степан, да уж это гемор) так покатаюсь без него

Не работает подогрев передних сидений. Нет питания на кнопках включения подогрева.Вопрос в том куда идут провода от сидений, где искать реле и предохранитель подогрева? Самостоятельный поиск ни чего не дал.

Подключил сегодня сиденья.Приготовил огнетушитель на всякий пожарный)) Нажал кнопочку водительской седлушки и… ничего тушить не понадобилось. Тока напруга упала на 0.1 в. Ну думаю значит работает. Уселся, жду. Дождался. Спинка греет немного, жопа нет.Добрался до пассажирского сиденья. Нажимаю кнопочку. Диод загорается и тут же гаснет. Предохранитель сгорел. Ставлю новый, уже на 15А и повторяю нажатие. Та же история. Меняю пред-ль опять на 15А, отключаю обогрев спинки, жопа остаётся и снова давлю клавишу обогрева. Запахло жареным. Напряжение упало до 8.5В, диод на кнопке не гаснет, предохранитель не сгорает, горит что-то другое, походу провода. Явно КЗ.Отключаю полностью сиденье от кнопки, нажимаю её снова. Диод горит, напряжение в порядке.К этому времени на улице стемнело, так что разбираться чё там коротит и где, я не стал.Оставил тока подогрев спинки водительской, пассажирское отключил полностью, а то и до огнетушителя дело дойдёт)).Кто чего знает по этой теме пишите, комментируйте. Может с вашей помощью доведу до ума.

До ума не довел. До пожара довел! Лучше сразу бы всё отключил. Подогрев спинки проработал только день.На следующий день, только отъехав от дома, почувствовал запах горелой проводки. Дым в районе кнопки обогрева сидений. Отключил все сиденья и кнопки. Решил пока накидку купить с подогревом, летом уж разбираться что да как.

Подогрев сиденья Емеля 2

Светодиодный индикатор работы будет оповещать Вас о состоянии Емели-2

Несомненно, очень важно обратить внимание на материалы, из которых изготовлено данное оборудование

Все нагревательные элементы в нем сделаны из углеродного материала, который обеспечивает отличную устойчивость к повреждениям и обладает эластичностью. В результате, даже при повреждении одной нити в системе, обогреватель будет исправно работать. Высокая скорость нагрева обеспечивается отличной теплопроводимостью волокна, из которого сделан Емеля-2.

Несомненно, хотелось бы в заключении выделить легкий способ установки подогрева сидений Емеля-2, который заключается в элементарном помещении его на сиденье и фиксации с помощью резинок за его спинку.

Расшифровка предохранителей и реле блока 2114-3722010-18

Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.

Схема предохранителей и реле блока старого образца

Предохранители

Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
Задние фонари (лампы стоп-сигнала)
Плафон освещения салона
Элемент обогрева заднего стекла
Реле (контакты) включения обогрева заднего стекла
Штепсельная розетка для переносной лампы
Прикуриватель
Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты)
Звуковой сигнал и реле его включения
Электро стеклоподъемники передних дверей
Реле включения электро стеклоподъемников
Очистители фар (в рабочем режиме)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя — предохранитель печки
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омыва ветрового и заднего стекол
Реле (обмотка) включения электро вентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр
Реле-прерыватель указателей поворота и аварийной сигнализации
Реле стеклоочистителя ветрового окна
Реле включения стеклоподъемников
Реле включения звуковых сигналов
Реле включения электрообогрева заднего стекла
Реле включения дальнего света фар
Реле включения ближнего света фар

Вариант 2

Схема: 2114/ 2115 — 3722010.3722020,

.3722010-08.3722010-10.3722010-18

Обозначение предохранителей

Реле (обмотка) включения электро вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика.

За прикуриватель отвечает предохранитель номер 4 на 20А.

K1 — реле включения очистителей фар
K2 — реле-прерыватель указателей поворота и аварийной сигнализации
K3 — реле стеклоочистителя ветрового окна
K4 — реле контроля исправности ламп
K5 — реле включения стеклоподъемников
K6 — реле включения звуковых сигналов
K7 — реле включения электрообогрева заднего стекла
K8 — реле включения дальнего света фар
K9 — реле включения ближнего света фар

READ Не Работает Центральный Замок ВАЗ 2115

Как Установить Подогрев Сидений На Ваз 2114

Почему отопление сиденье не работает на ВАЗ 2114 и 2115? Тепло и комфорт

С наступлением холода водители автомобилей, особенно те, которые хранятся вне гаражей, задаются вопросом, почему сиденья с подогревом в ВАЗе 2114 а 2115 не работает. Некоторое время назад водители даже престижных автомобилей не мечтали об этом варианте. Производители из северных стран первыми установили системы отопления.

Изначально они появились на престижных автомобильных марках, а сегодня их уже можно встретить на бюджетных моделях автомобилей. Те владельцы, которые попробовали этот вариант в бизнесе, очень позитивно к этому относятся.

Почему не работает подогрев сидений на ВАЗ 2114 и 2115?

обзор этой статьи. Это поможет владельцам и другим автомобильным маркам в некотором роде, так как принцип работы и подключение очень похожи. Я хочу предупредить вас, что обнаружение и устранение проблем в этой функции является очень кропотливым и трудоемким процессом, и вам также понадобится опыт ремонта электрооборудования и наличия измерительных приборов.

Это важная и необходимая вещь в вашей машине, особенно когда на улице морозы. Если вы часто сидите в салоне автомобиля, который долгое время находился на морозе, это не только неприятно, но и опасно для здоровья водителя и пассажиров. Но в то же время перегрев сидений также обещает проблемы с сидением на них, а в некоторых случаях и на автомобиле.

Вы можете найти много информации о преимуществах отопления и его нецелесообразности. Давайте попробуем понять эту информацию. Длительные поездки с включенными обогревателями могут оказать негативное влияние как на мужчин, так и на женщин. Следовательно, вы должны иметь возможность использовать эту функцию правильно и своевременно. Посадка в салоне с кожаными сиденьями зимой может вызвать проблемы у водителей обоих полов, например, цистит или простатит.

Есть несколько правил, которые разработаны и проверены временем:
