Ваз 2104 (1984-2012 гг.)

Технические характеристики

Автомобиль в кузове универсал весит немного, всего 1020 кг (для сравнения: «пятёрка» и «шестёрка» в кузове седан имеют больший вес — от 1025 кг). Размеры ВАЗ 2104 независимо от комплектации всегда одинаковы:

  • длина — 4115 мм;
  • ширина — 1620 мм;
  • высота — 1443 мм.


База «пятёрки» была значительно доработана и модифицирована

Благодаря складываемому заднему ряду объём багажника можно увеличить с 375 до 1340 литров, что позволило использовать автомобиль для частных перевозок, дачных работ и даже мелкого бизнеса. Однако спинка заднего дивана не складывается целиком (из-за специфики конструкции авто), поэтому перевозить длинномерный груз невозможно.


Ёмкость багажника легко увеличить засчёт складных задних сиденьев

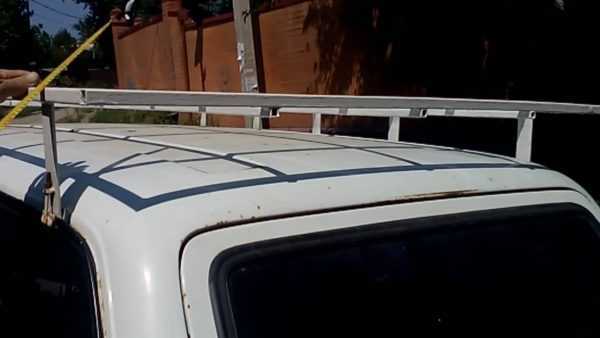

Однако длинные элементы легко зафиксировать на крыше машины, так как длина ВАЗ 2104 позволяет перевозить балки, лыжи, доски и прочие длинные изделия без риска создания опасных дорожных ситуаций. Но нельзя перегружать крышу автомобиля, так как расчётная жёсткость кузова универсала гораздо ниже, чем у седанов следующих поколений ВАЗ.


Перевозка грузов возможна не только в багажнике, но и на крыше автомобиля

«Четвёрка» комплектовалась двумя типами приводов:

  1. FR (задний привод) — основная комплектация ВАЗ 2104. Позволяет сделать автомобиль более мощным.
  2. FF (передний привод) — избранные модели оснащались передним приводом, так как он считается более безопасным; последующие версии ВАЗ стали выпускаться только в переднеприводном исполнении.

Как и другие представители «Лады», «четвёрка» имеет клиренс 170 мм. Даже по сегодняшнему дню это вполне разумная величина дорожного просвета, позволяющая преодолевать основные дорожные препятствия.

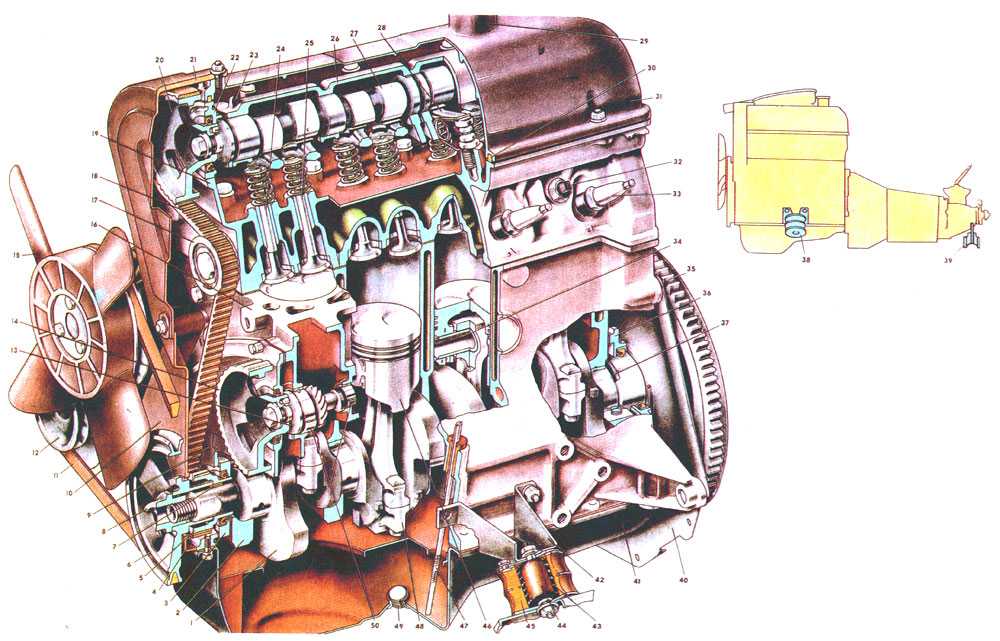

Характеристики двигателя

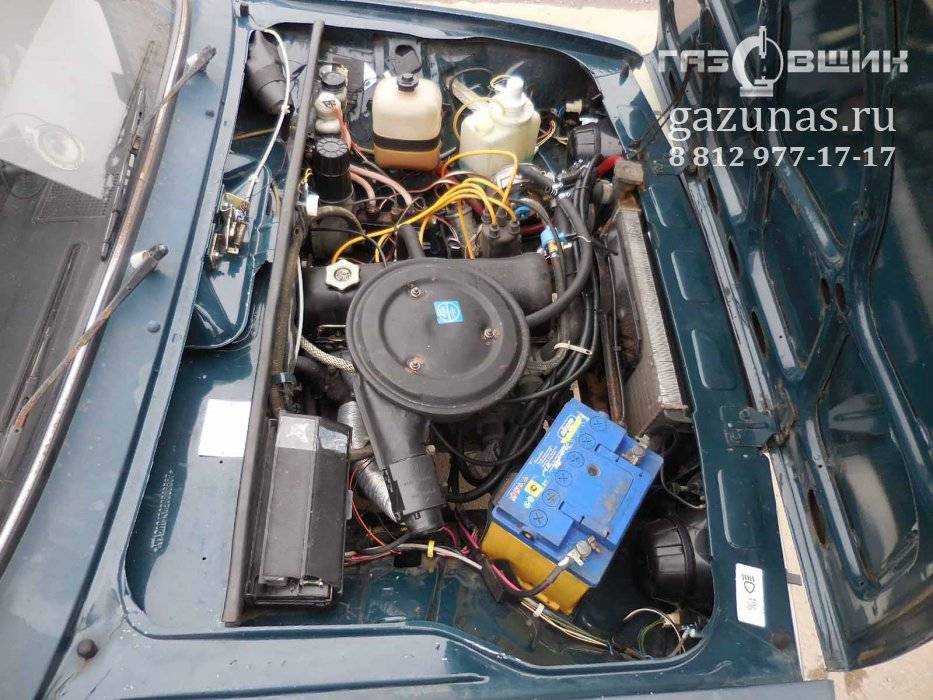

В разные годы ВАЗ 2104 оснащался силовыми агрегатами разной мощности: от 53 до 74 лошадиных сил (1.3, 1.5, 1.6 и 1.8 литра). В двух модификациях (21048D и 21045D) использовалось дизельное топливо, однако все остальные версии «четвёрки» потребляли бензин АИ-92.


Модель оснащалась исключительно карбюраторными установками

В зависимости от мощности мотора различается и расход топлива.

Таблица: средний расход топлива на 100 км пути

Комплектации Расход топлива, л/100 км Используемое топливо
1.8 MT 21048D 5,5 Дизельное топливо
1.5 MT 21045D 8,6 Дизельное топливо
1.6 MT 21041 8,8 Бензин АИ-92
1.3 MT 2104 10,0 Бензин АИ-92
1.5 MT 21043i 10,3 Бензин АИ-92
1.5 MT 21043 10,3 Бензин АИ-92

Разгон до скорости в 100 км/час ВАЗ 2104 делает за 17 секунд (это стандартный показатель для всех ВАЗ выпуска 1980–1990- гг). Максимальная скорость машины (согласно инструкции по эксплуатации) составляет 137 км/ч.

Таблица: параметры мотора «четвёрки»

Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,45
Степень сжатия: 8,5
Номинальная мощность двигателя при частоте вращения коленчатого вала 5000 об/мин,: 50,0 кВт.- (68,0 л.с.)
Диаметр цилиндра, мм: 76
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения коленчатого вала , об/мин: 820–880
Максимальный крутящий момент при 4100 об/мин., Н*м: 112
Порядок работы цилиндров: 1–3-4–2
Октановое число бензина: 95 (неэтилирован.)

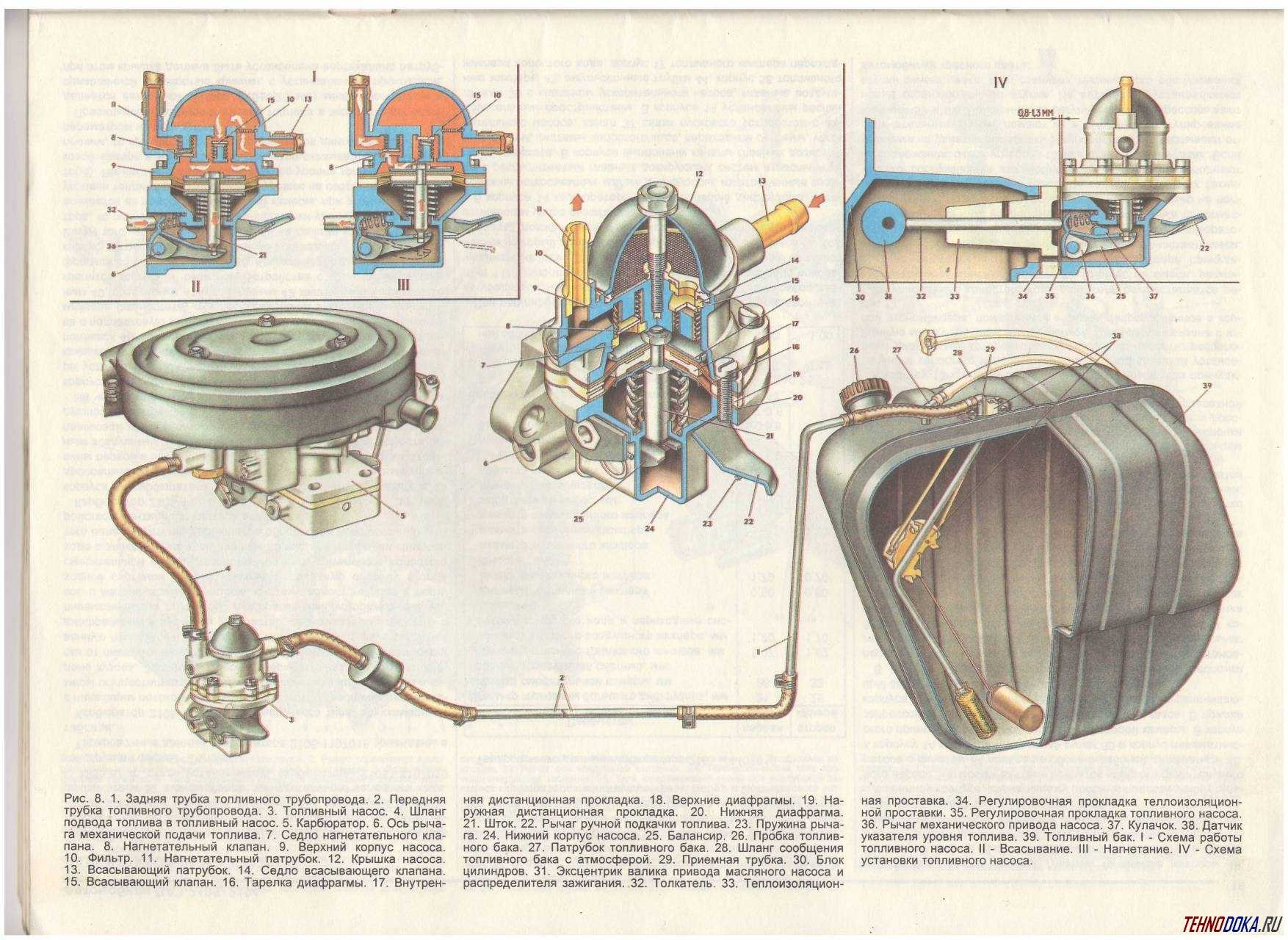

Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: А17ДВРМ, LR15YC-1

Классические Жигули

Семейство классических Жигулей — семь моделей заднеприводных автомобилей малого класса. В линейке два типа кузовов — четырёхдверный седан и пятидверный универсал. Все модели отличает лаконичный дизайн — сейчас внешность Жигулей может показаться простоватой, но для своего времени классические ВАЗы были довольно стильными советскими авто.

На этом инфографике показано, как изменялся внешний облик автомобилей АвтоВАЗа с 1970 по 2018 год

ВАЗ-2101 (1970–1988) — заграничная публика знала модель как LADA-120. Представляет собой четырёхдверный седан. У своего итальянского собрата «копейка» забрала все внешние черты:

  • кубическая форма корпуса (пока ещё с округлыми углами, тогда как следующие модели станут более «рубленными»);
  • простой «фасад» с прямоугольной радиаторной решёткой и круглой парой фар;
  • высокая линия крыши;
  • скруглённые арки колёс;
  • лаконичный «тыл» с вертикально ориентированными фонарями и небольшой крышкой багажника.

Прототипом для первого ВАЗа стал Fiat 124 (причём вполне легально, так как между владельцем итальянского концерна и советским Внешторгом было подписано соглашение)

ВАЗ-2102 (1971–1986) — пятидверный универсал получился просторным. Помимо изменившегося типа кузова, «двойку» отличает от «копейки» номерной знак, расположившийся на пятой двери и вертикальные задние фонари.

Багажник ВАЗ-2102 мог вместить много поклажи (поэтому автомобиль был мечтой каждого советского дачника, рыбака, охотника и туриста)

ВАЗ-2103 (1972–1984) — третья модель Жигулей (Lada 1500 в экспортном варианте) была спущена с конвейера в том же году, что и «двойка». От ВАЗ-2102 «трёшку» отличить можно без труда, так как у них разный тип кузова. А вот от предыдущего седана («копейки») ВАЗ-2103 поможет выделить крупная радиаторная решётка с «сидящими» прямо на ней сдвоенными фарами.

За 12 лет было выпущено 1 304 899 таких Жигулей «трёшек»

ВАЗ-2104 (1984–2012) — универсал, известный на Западе как Kalinka. Главное отличие от предшественников — не круглые, а прямоугольные передние фары. Линии корпуса более рубленные (закругления на углах стали менее выраженными, чем, например, у «копейки»).

Эта пятидверная машина демонстрирует классический «жигулёвский» дизайн; ВАЗ-2106 больше, чем у «двойка» — он выше на 42 см, а багажное отделение длинне на 112 см

Если ВАЗ-2104 — первый отечественный универсал с прямоугольными передними фарами, то ВАЗ-2105 — первый седан с подобной формой оптики. Кузов «пятёрки» выделяется большей угловатостью. Сбоку разместились крылья с резанными обводами. Крыша не имеет ни намёка на скругления, капот и багажное отделение длиннее, чем у «копейки» или «тройки».

Экспортные авто имели название LADA-2105 Clasico, у советского автолюбителя машина получила кличку «табуретка»; «пятёрка» нравилась советским гражданам, не хотевшим покупать универсал, но желавшим иметь авто с вместительным багажником

ВАЗ-2106 (1976–2006) — в народе прозван «жигулями-шестёркой», для иностранного покупателя использовалось название Lada 1600 — заднеприводный четырёхдверный седан. Особенность ВАЗ-2106 — круглая пара передних фар, «посаженная» не на радиаторную решётку, а в чёрные пластиковые прямоугольники.

ВАЗ-2106 стал самым покупаемым авто семидесятых и восьмидесятых годов в СССР (всего было произведено и продано свыше 4,3 млн «шестёрок», тогда как «троек» выпустили 1,3 млн экземпляров, а «пятёрок» — 1,8 млн)

ВАЗ-2107 (1982–2012) сделали в соответствии с автомобильными трендами восьмидесятых годов. Тогда были модны угловатые, даже немного грубые формы, обилие хромированных деталей, выпирающие детали (вроде радиаторной решётки, которая стала выступать от уровня капота). Как и у ВАЗ-2106 фары посажены в пластиковые прямоугольники (разница в том, что у «шестёрки» передняя оптика круглая, а у «семёрки» она прямоугольная).

Американский автомобильный журналист Джереми Кларксон, делая обзор на ВАЗ-2107, назвал авто «машиной для грубых мужчин, не терпящих ничего женского»

Это интересно: История Kia Sportage Кроссовер (Внедорожник), эволюция и изменения

Технические характеристики и устройство ВАЗ 2104 инжектор: габариты кузова, масса, заправочные емкости, расход топлива и другие данные

Волжский автомобильный завод выпустил немало классических и рабочих моделей для частного использования. И если производство начиналось с седанов, то первым автомобилем в кузове универсал стала именно «четвёрка»

Новый кузов и новые возможности модели сразу же привлекли внимание покупателей

Обзор модели: ВАЗ 2104 без прикрас

Мало кто знает, что ВАЗ 2104 («четвёрка») носит ещё и иностранное название Lada Nova Break. Это пятиместный автомобиль в кузове универсал, который относят ко второму поколению «классики» АвтоВАЗа.

Первые модели вышли с завода в сентябре 1984 года и сменили тем самым универсал первого поколения — ВАЗ 2102. Хотя ещё год (вплоть до 1985 года) Волжский автозавод производил обе модели одновременно.

Автомобили ВАЗ 2104 создавались на базе ВАЗ 2105, только имели существенные отличия:

  • удлинённая задняя часть;
  • складываемый задний диван;
  • увеличенный бензобак до 45 литров;
  • задние дворники с омывателем.

Надо сказать, что «четвёрка» активно экспортировалась в другие страны. Всего же было выпущено 1 142 000 единиц ВАЗ 2104.

Наряду с ВАЗ 2104 выпускалась и его модификация — ВАЗ 21043. Это более мощный автомобиль с карбюраторным двигателем 1.5 литра и пятиступенчатой КПП.

Видео: обзор «четвёрки»

Технические характеристики

Автомобиль в кузове универсал весит немного, всего 1020 кг (для сравнения: «пятёрка» и «шестёрка» в кузове седан имеют больший вес — от 1025 кг). Размеры ВАЗ 2104 независимо от комплектации всегда одинаковы:

  • длина — 4115 мм;
  • ширина — 1620 мм;
  • высота — 1443 мм.

Благодаря складываемому заднему ряду объём багажника можно увеличить с 375 до 1340 литров, что позволило использовать автомобиль для частных перевозок, дачных работ и даже мелкого бизнеса. Однако спинка заднего дивана не складывается целиком (из-за специфики конструкции авто), поэтому перевозить длинномерный груз невозможно.

Однако длинные элементы легко зафиксировать на крыше машины, так как длина ВАЗ 2104 позволяет перевозить балки, лыжи, доски и прочие длинные изделия без риска создания опасных дорожных ситуаций. Но нельзя перегружать крышу автомобиля, так как расчётная жёсткость кузова универсала гораздо ниже, чем у седанов следующих поколений ВАЗ.

Полная нагрузка на автомобиль (пассажиры + груз) не должна превышать 455 кг, так как в противном случае возможны поломки в ходовой части.

«Четвёрка» комплектовалась двумя типами приводов:

  1. FR (задний привод) — основная комплектация ВАЗ 2104. Позволяет сделать автомобиль более мощным.
  2. FF (передний привод) — избранные модели оснащались передним приводом, так как он считается более безопасным; последующие версии ВАЗ стали выпускаться только в переднеприводном исполнении.

Как и другие представители «Лады», «четвёрка» имеет клиренс 170 мм. Даже по сегодняшнему дню это вполне разумная величина дорожного просвета, позволяющая преодолевать основные дорожные препятствия.

Характеристики двигателя

В разные годы ВАЗ 2104 оснащался силовыми агрегатами разной мощности: от 53 до 74 лошадиных сил (1.3, 1.5, 1.6 и 1.8 литра). В двух модификациях (21048D и 21045D) использовалось дизельное топливо, однако все остальные версии «четвёрки» потребляли бензин АИ-92.

В зависимости от мощности мотора различается и расход топлива.

Таблица: средний расход топлива на 100 км пути

Разгон до скорости в 100 км/час ВАЗ 2104 делает за 17 секунд (это стандартный показатель для всех ВАЗ выпуска 1980–1990- гг). Максимальная скорость машины (согласно инструкции по эксплуатации) составляет 137 км/ч.

Таблица: параметры мотора «четвёрки»

Салон автомобиля

Оригинальный салон ВАЗ 2104 имеет аскетическое оформление. Все приборы, детали и изделия призваны выполнять свои функции, нет украшательств или даже намёка на какое-либо дизайнерское решение. Задача конструкторов модели сводилась к тому, чтобы сделать рабочий автомобиль, пригодный для пассажирских и грузовых перевозок, без уклона на комфорт и красоту.

В салоне — минимально-необходимый набор приборов и средств управления автомобилем, типовая обивка салона износостойкой тканью и съёмные подголовники из искусственной кожи на сиденьях. Картину дополняют типовые же коврики из резины на полу.

Дизайн салона «четвёрки» был позаимствован у базовой модели, исключение составляет только задний диван, который впервые за всю историю моделей ВАЗ сделали складным.

Автомобили ВАЗ 2104 были сняты с производства в 2012 году. Поэтому и сегодня можно встретить любителей, которые не меняют своих убеждений и используют только проверенные временем и дорогами отечественные автомобили.

История Ваз 2104

На дворе 1984 год и в серию выходит еще один долгожданный универсал – это ВАЗ — 2104. Новая машина создавалась как бюджетный автомобиль. С минимальными затратами в производстве инженеры Волжского Автомобильного Завода смогли создать транспортное средство выжав из него максимальный эффект, который оценили многие граждане страны. Наверняка именно поэтому уже через два года после начала выпуска завод предпочел новый универсал старому. На заводе-родоночальнике «четверка» выпускалась с 1986 г до 2003г., хотя в «РосЛада», в Сызрани», она выпускалась до 2006г. А на ИжАвто с 2003г. до 2009г. Однако с сентября 2010г., благодаря своей популярности, производство ВАЗ — 2104 опять возобновилось. И далеко не новый в моральном плане ВАЗ 2104 выпускается одновременно с новой моделью — Lada Priora.Как говорилось раньше главным было минимизировать затраты на производство, поэтому данный универсал был переработанной версией автомобиля ВАЗ – 2105, который был самым дешевым автомобилем в СССР. Именно этот критерий и перевесил в сторону «пятерки», а не «тройки» которая была автомобилем люкс – класса.Увеличенный объем багажника, и большая грузоподъемность пришлись по душе простым обывателям и дачникам.За годы производства было разработано ряд модификаций, которые представлены ниже:ВАЗ-2104 — базовая модель с движком 1,3л.ВАЗ-21041 — двигатель, 1,2 л. из-за малой мощности в серию не вышла.ВАЗ-21042 — двигатель 1,5 л., праворульный вариант.ВАЗ-21043 — двигатель 1,5 л.ВАЗ-21044 — двигатель 1,7 л., впервые применен моновпрыск в парес пятиступенчатой КППвыпускалась только на экспорт.ВАЗ-21045 — двигатель 1,8 л., аналогия ВАЗ – 21044, но большой расход топлива,наверное, главный фактор, который повлиял на отказ от серийного выпуска.ВАЗ-21045Д — дизельный двигатель 1,5 л. Обновленная КПП с 5-ю передачами.ВАЗ-21047 — двигатель 1,5 л., обновленная КПП с 5-ю передачами,улучшенный вариант с салоном.ВАЗ-21048 — дизельный двигатель 1,8 л., обновленная КПП с 5-ю передачами.ВАЗ-21041i — двигатель 1,6 л. инжектор, пятиступенчатая КПП,салон и электрооборудование ваз 2107.Lada Riva (экспортный вариант с рулем на правой стороне).Салон для новой модели был позаимствован у базовой модели, за исключением заднего сидения. Складное заднее сидение позволяет увеличить объём багажного отсека с 375 до 1340 л, и тогда можно перевозить крупногабаритные грузы. Полная нагрузка автомобиля увеличилась до 455 кг. В базовой комплектации отделка салона довольно проста. Спартанский вариант предполагает стандартную панель с минимально необходимым набором приборов, обивку салона и сидений со стандартными съёмными подголовниками из искусственной кожи и резиновые коврики пола. Желание большего комфорта предложено удовлетворить улучшенной обивкой сидений из ворсованного трикотажа, цельноформованными накладками дверей, ворсованными ковриками пола, панелью приборов с дополнительной центральной консолью, которая располагает расширенным набором функциональных клавиш и контрольной аппаратуры, оригинальное рулевое колесо.Ижевским автозаводом, который контролируется АвтоВАЗом, 17 сентября был снят с производства универсал ВАЗ-2104 и фургон Иж-27175.

«У предприятия начинается производство «новейшей классики» — Лада Гранта в две смены. Ежедневно возрастают объемы выпуска, возникло больше чем 200 новых рабочих мест», — было заявлено генеральным директором Ижевского автозавода А. Алексеевым.

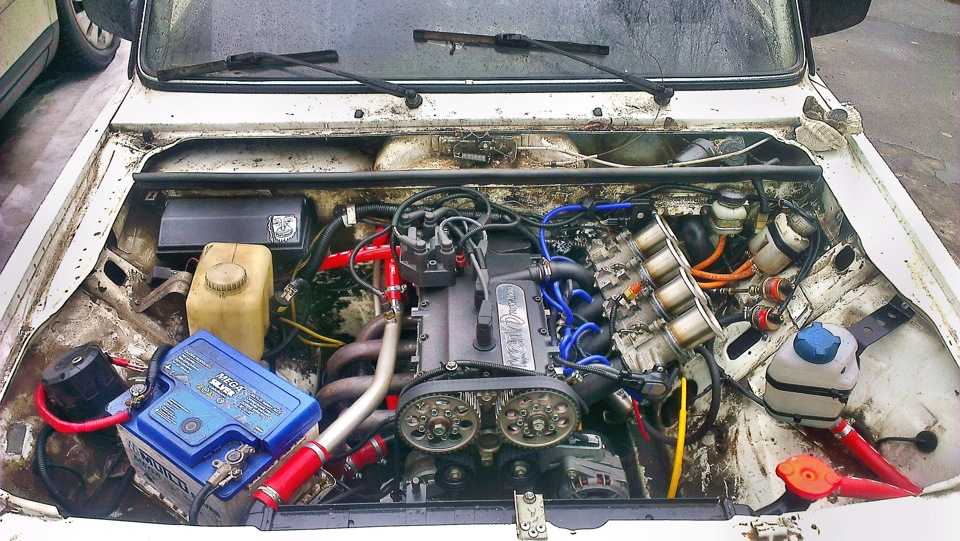

Спортивная модификация

С 1986 по 1991 год Lada Riva 1600SLX (экспортный вариант «семерки») выпускалась с добавочными модификациями. Дополнительный тюнинговый пакет предполагал существенное улучшение динамических параметров, вследствие чего такая вариация сразу получила название «Лада-Рива-Спорт». Перечень спортивного тюнинг-пакета включал в себя: сдвоенные карбюраторы, усовершенствованный распредвал и адаптированную для спортивного режима выхлопную систему.

Использование этих конструктивных элементов позволило добиться отличных показателей даже для наших дней: спортивный ВАЗ разгонялся до сотни за 9 секунд. Спортивная модификация любого автомобиля предусматривает и другие улучшения. Апгрейд-пакет «Лады» содержал в себе также улучшенные газовые амортизаторы, более эффективные тормоза и спортивный руль. Рекламные материалы того времени заявляли о превосходстве в скорости модифицированной «Лады» над конкурентами, в список которых входили Audi, Ford Escort XR3i и BMW 520. Стоит отметить, что при установке данного пакета у официального дилера давалась гарантия на 50 тысяч километров или год эксплуатации.

Доставка Почтой России (наложенным платежом, без предоплаты)

Преимущества: самая распространенная сеть в России, доставляет в любой уголок страны, включая удаленные. Недостатки:

  • высокая стоимость доставки тяжелых или габаритных посылок, а так же масса одной посылки не должна превышать 20 кг;
  • долгий срок доставки и очереди в крупных городах для получения.

Для отправки вашего заказа Почтой России:

Срок доставки может различаться в зависимости от того, насколько далеко находится Ваш населенный пункт от г.Тольятти и обычно составляет от 5 до 14 дней.

Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния до населенного пункта получателя.

Необходимо для отправки:

  • указать Ф.И.О. получателя;
  • Ваш почтовый адрес;
  • Ваш номер телефона (контактный);
  • Индекс почтового отделения.

Комиссия Почты России за услугу наложенный платеж:

  • стоимость покупки до 1.000 руб. – 70 рублей + 5% от суммы;
  • стоимость покупки от 1.000 до 5.000 руб. – 80 рублей + 4% от суммы;
  • стоимость покупки от 5.000 до 20.000 руб. – 180 рублей + 2% от суммы;
  • стоимость покупки от 20.000 до 500.000 руб. – 280 рублей + 1.5% от суммы.

Почта России — Доставка грузов до 20 кг по России. https://www.pochta.ru

Срок и стоимость доставки Отследить посылку Рассчитать доставку почтой

Вес легковых автомобилей в табличном формате

Представляем вашему вниманию таблицу, в которой указан вес автомобиля по маркам.

Марка автомобиля Вес снаряженного автомобиля
Вес автомобиля Ока 1111, вес окушки 635 кг
Вес автомобиля Ока 1113 645 кг
Вес автомобиля ВАЗ 2101, вес копейки 955 кг
Вес автомобиля ВАЗ 2102 1010 кг
Вес автомобиля ВАЗ 2103 965 кг
Вес автомобиля ВАЗ 2104, вес десятки 2110 1020 кг
Вес автомобиля ВАЗ 2105, вес пятерки 1060 кг
Вес автомобиля ВАЗ 2106, вес шестерки 1045 кг
Вес автомобиля ВАЗ 2107, вес семерки 1049 кг
Вес автомобиля ВАЗ 2108 945 кг
Вес автомобиля ВАЗ 2109, вес девятки 915 кг
Вес автомобиля ВАЗ 2111 1055 кг
Вес автомобиля ВАЗ 2112, вес двенашки 1040 кг
Вес автомобиля ВАЗ 2113 975 кг
Вес автомобиля ВАЗ 2114, вес четырки 985 кг
Вес автомобиля ВАЗ 2115, вес пятнашки 1000 кг
Вес автомобиля ВАЗ 2116 1276 кг
Вес автомобиля ВАЗ 2117 1080 кг
Вес автомобиля Нива 2121 1150 кг
Сколько весит Шевроле Круз ( вес Chevrolet Cruze) 1285-1315 кг
Сколько весит Шевроле Нива ( вес Chevrolet Niva) 1410 кг
Сколько весит ГАЗ ( волга), вес волги 24 1420 кг
Сколько весит ГАЗ 2402, ГАЗ 2403, ГАЗ 2404 1550 кг
Сколько весит ГАЗ 2407 1560 кг
Вес автомобиля Москвич 314 1045 кг
Вес Москвич 2140 1080 кг
Вес Москвич 2141 1055 кг
Вес автомобиля Москвич 2335, 407, 408 990 кг
Сколько весит УАЗ 3962, УАЗ 452, сколько весит УАЗ буханка 1825 кг
Сколько весит УАЗ 469 1650 кг
Сколько весит УАЗ Патриот 2070 кг
Сколько весит УАЗ Хантер 1815 кг
Сколько весит Ниссан ( вес автомобиля nissan x-trail) 1410-1690 кг
Сколько весит Кашкай ( вес автомобиля nissan qashqai) 1297-1568 кг
Сколько весит Nissan Juke ( вес Ниссан Жук) 1162 кг
Вес автомобиля Форд Фокус ( сколько весит Ford Focus) 965-1007 кг
Вес автомобиля Форд Фокус 2 ( сколько весит Ford Focus 2) 1345 кг
Вес автомобиля Форд Фокус 3 ( сколько весит Ford Focus 3) 1461-1484 кг
Вес автомобиля Форд Куга ( сколько весит Ford Kuga) 1608-1655 кг
Вес автомобиля Форд Эскорт ( сколько весит Ford Escort) 890-965 кг
Вес автомобиля Рено Логан ( сколько весит renault Logan) 957-1165 кг
Вес автомобиля Рено Дастер ( сколько весит renault Duster) 1340-1450 кг
Вес автомобиля Рено Сандеро ( сколько весит renault Sandero) 941 кг
Вес автомобиля Опель Мокка ( сколько весит Opel Mokka) 1329-1484 кг
Вес автомобиля Опель Астра ( сколько весит Opel Astra) 950-1105 кг
Вес автомобиля Мазда 3 ( сколько весит mazda 3) 1245-1306 кг
Вес автомобиля Мазда CX-5 ( сколько весит mazda CX-5) 2035 кг
Вес автомобиля Мазда 6 ( сколько весит mazda 6) 1245-1565 кг
Вес автомобиля Фольксваген ( сколько весит volkswagen Tuareg) 2165-2577 кг
Вес автомобиля Фольксваген Поло ( сколько весит Volkswagen Polo) 1173 кг
Вес автомобиля Фольксваген Пассат ( сколько весит volkswagen Passat) 1260-1747 кг
Сколько весит Toyota Camry ( вес Тойтота Камри) 1312-1610 кг
Сколько весит Toyota Corolla ( вес Тойота Королла) 1215-1435 кг
Сколько весит Тойота Селика ( вес Toyota Celica) 1000-1468 кг
Сколько весит Toyota Land Cruiser ( вес Ленд Крузер) 1896-2715 кг
Сколько весит Шкода Октавия ( вес Skoda Octavia) 1210-1430 кг
Сколько весит Шкода Фабия ( вес Skoda Fabia) 1015-1220 кг
Сколько весит Шкода Йети ( вес Skoda Yeti) 1505-1520 кг
Сколько весит Киа Спортейдж ( вес KIA Sportage ) 1418-1670 кг
Сколько весит Киа Сид ( вес KIA Ceed) 1163-1385 кг
Сколько весит Киа Пикнто ( вес KIA Picanto) 829-984 кг

Таким образом получается, что если брать, так сказать « в общем по больнице», то средний вес легкового автомобиля составляет примерно от 1 до 1,5 тонн, а если говорить о внедорожниках, то весь уже смещается от 1,7 тонны до 2,5 тонн.

голоса

Рейтинг статьи

Двигатель ВАЗ-2104 и его особенности

Двигатель 2104-1000260

может применяться для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107. Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. В дальнейшем он был модифицирован под использование системы впрыска топлива и получил обозначение ВАЗ 2104-21. Двигатель ВАЗ 2104 создан на основе предыдущей модели — ВАЗ 2103. В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.

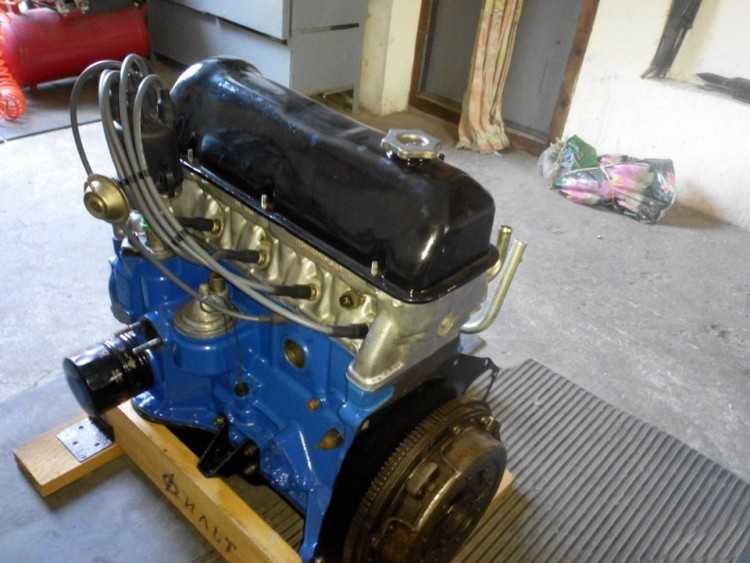

фотография двигатель ВАЗ-2104

Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра — 76,00 мм. Приняты межремонтные размеры — 76,40 и 76,80. На двигатель устанавливается коленчатый вал 2103 или взаимозаменяемый вал модели 21213. Для обеспечения работы системы впрыска, потребовалась установка узлов и деталей с других двигателей, которые изначально разрабатывались под инжекторную схему подачи топлива. Применяется новая крышка привода распределительного вала, на которой имеется место под установку датчика контролирующего положение коленчатого вала. Потребовалась установка головки цилиндров 2104-1003015, оригинальной конструкции , с увеличенными площадками под впускной коллектор. Конструкция головки предусматривает установку форсунок. Распределительный вал, клапана и пружины соответствуют установленным на двигателе ВАЗ 2103. Установка гидроопор рычагов клапанов не предусмотрена. Привод ГРМ осуществляется от двухрядной втулочно-роликовой цепи 2103-1006040 . Механизм натяжения цепи механический, аналогичный устройству на двигателе ВАЗ 2103.

На коленвал устанавливается шкив с демпфером и задающим диском 21214-1005058-11. Для привода генератора применяется ремень 2107-1308020(длина — 944мм). Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает в себя электробензонасос с датчиком указателя уровня топлива, топливные магистрали, топливный фильтр топливную рампу с форсунками, воздушный фильтр, рукава подвода воздуха, дроссельную заслонку и систему улавливания паров топлива. Для очистки поступающего в двигатель воздуха предусмотрена установка воздушного фильтра модели 2112. Вместе с впускным коллектором устанавливается ресивер модели 2104 или модели 2123-1008027. Для регулировки объема поступающего воздуха установлен дроссельный патрубок 2112. Модуль электробензонасоса 21073-1139009 устанавливается в бак и обеспечивает подачу топлива к топливной рампе и форсункам. Используется оригинальная топливная рампа 2104-1144010, коробчатого типа с регулятором давления и обратным сливным трубопроводом. Впрыск осуществляется с помощью четырех форсунок попарно-параллельного действия. Возможна установка форсунок BOSCH 0 280 158 502 (чёрные, тонкие ), SIEMENS VAZ 6393 (бежевые, толстые) или других типов с соответствующими параметрами. Система зажигания включает в себя: модуль зажигания модели 2112, установленный на специальном кронштейне на блоке цилиндров, свечи зажигания и провода высокого напряжения. В состав модуля зажигания входит две катушки зажигания и два электронных устройства управления. В соответствии с управляющими сигналами от блока управления , модуль зажигания формирует и подает высоковольтные импульсы на свечи зажигания. Управление зажиганием возлагается на электронную систему управления двигателем. Данная система обеспечивает контроль количества воздуха и топлива, подающегося в цилиндры, контролирует работу топливного насоса, управляет подачей высоковольтных импульсов от катушки зажигания на свечи зажигания и корректирует угол опережения зажигания, регулирует частоту вращения коленвала на холостом ходу. Основным управляющим элементом системы служит электронный блок управления(ЭБУ)-контроллер. Двигатель соответствует нормам токсичности ЕВРО-2.

Модель ВАЗ 2104 выпускалась до 2012 года, а последние годы машину выпускали в Ижевске. Она получила множество модификаций. Машины последних лет выпуска комплектовались решеткой радиатора от ВАЗ 2107.

Электрооборудование ВАЗ 2107

Тип проводки: однопроводная, минус на кузове авто (масса).

Аккумуляторная батарея: 6СТ-55, ёмкость 55 Ач. Подходят и батареи ёмкостью 60 и 65 Ампер, но нужно проверять по габаритам. Обычно это 242 мм х 175мм х 192 мм.

Рабочее напряжение в сети: 13,6 -14,6 вольт. Генератор (Г221) должен отдавать силу тока не более 1/10 от ёмкости аккумулятора, т.е. примерно от 2 до 5,5 Ампер.

Катушка зажигания – Б117 или Б117-А (для карбюраторных) Стартер – СТ221

Тип ламп:

лампа ближнего и дальнего света: H4 или АКП2-60+55 (по-русски) – лампа габаритов и боковых поворотников: T4W или А12-4-1 – лампа повотоников в блок-фаре, противотуманок, заднего хода и стоп-сигнала: P21W или А12-21-3 – лампа освещения номерного знака и освещения салона: C5W или АС12-5-1
