Гидроусилитель руля на ваз 2107: инструкция по установке

Типы усилителей рулевого управления

Если вы решили обустроить свой автомобиль усилителем, то у вас есть несколько вариантов — дорогой и более дешевый:

Гидроусилитель руля на ВАЗ 2107 — более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В данном случае рабочей жидкостью является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, поскольку его стоимость составляет практически половину цены на б/у 2107.
Более дешевый и более подходящий вариант для «семерки» — это электроусилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более простая. По факту ЭУР работает на «семерках» практически так же эффективно, как и гидроусилитель. Следует отметить, что основным достоинством такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, поскольку его работа требует 12-вольтного напряжения.

«Семерочный» электроусилитель в снятом виде

Монтаж гидроусилителя руля

Монтаж комплекта ГУР должен производиться на авторизованном сервисе, а на руки владельцу выдается специальный документ. Акт выполненных работ, предъявляется в регистрационно-экзаменационное отделение дорожной полиции и является основанием для внесения изменений в ПТС. В ходе выполнения операции следует строго придерживаться инструкции, прилагающейся к оборудованию.

Последовательность выполнения работ по установке гидроусилителя руля на автомобиль ВАЗ 2107 такая:

Машина загоняется на подъемник или смотровую яму, передняя часть подвешивается, и снимаются колеса.
Используя специальные приспособления, от сошки рулевой машинки отстыковываются наконечники тяг.
В салоне автомобиля раскручивается шлицевое соединение и высвобождается вал, на котором установлено рулевое колесо.
Болты, крепящие машинку к лонжерону, отпускаются, после чего механизм снимается и убирается.
На освободившееся место производится установка нового редуктора с исполнительным гидроцилиндром.
На блоке цилиндров двигателя монтируется на кронштейне насос, обеспечивающий необходимое давление масла в системе. Приводной ремень перекидывается через шкив коленчатого вала и натягивается в соответствие с инструкцией.
Следующим этапом производится установка трубопроводов, шлангов высокого давления и их подключение к компрессору и исполнительному механизму.
Система заполняется эксплуатационной жидкостью в количестве около 1,8 л и проверяется на предмет герметичность соединений.

В заключении гидравлический контур необходимо прокачать, вернее, удалить из него остатки воздуха. Для этого необходимо несколько раз вывернуть рулевое колесо до упора в одну и другую сторону по нескольку раз. После этого производится первый пробный запуск двигателя и проверка работоспособности системы. Практически сразу после запуска усилие на рулевом колесе должно резко уменьшаться.

Перед дальнейшей эксплуатацией автомобиля ВАЗ -2107 на специальном стенде осуществляется проверка углов установки колес. При потребности показатели развала и схождения приводятся к значениям, установленным технической документацией. Следует помнить, что гидроусилитель руля позволяет в легкость выполнять маневры на малой скорости и поворачивать руль даже на месте без особого труда.

Бюджетное, но уникальное усовершенствование рулевого управления ВАЗ-2107

Введение

ВАЗ-2107, к которому привыкли тысячи соотечественников, по нескольким параметрам уступает зарубежным аналогам, ввиду чего автомобилисты, желающие улучшить характеристики родного авто, производят своими руками тюнинг рулевого управления ВАЗ-2107. Обдуманным и правильным решением тюнинга можно считать установку гидроусилителя или электроусилителя руля. Благодаря грамотной модернизации в автомобиле появится агрегат, посредством которого создаётся дополнительное усилие на колёса при вхождении в поворот. Произведённое усовершенствование приблизит отечественное авто к классу более дорогих зарубежных машин.

Устройство рулевой рейки и механизма Ваз 2107

Тюнинг рулевого управления

Тюнинг рулевого управления ВАЗ-2107 можно начать с вполне обоснованного решения сменить заводской руль на более спортивное приспособление диаметром 320 мм. Подобный агрегат подарит владельцу авто множество преимуществ: во-первых, он сможет парковаться с большей манёвренностью. В момент модернизации руля не стоит забывать об установке травмобезопасного стакана.

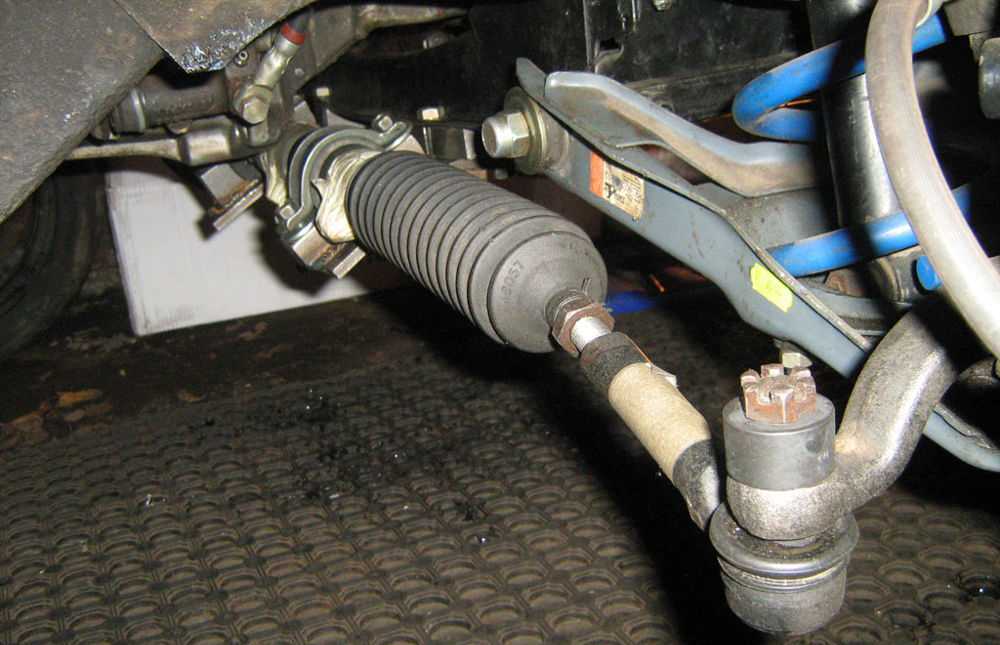

Те автомобилисты, которые предпочитают спортивный тюнинг (рейка с малым числом), должны быть готовы отдать за агрегат в два раза больше средств, нежели за простое стандартное приспособление. Однако, после установки автомобиль обретёт возможность поворачивать колёса всего за два рулевых оборота.

Третьим шагом по усовершенствованию авто может стать регулировка развала и схождения. Эксперты, которые много лет работают с разными моделями ВАЗа, повышают схождение и отрицательный развал на передней оси

Вместе с этим необходимо в обязательном порядке обратить внимание на схождение задней колёсной базы, которое должно, наоборот, снижаться

Установка гидроусилителя руля

Если автомобилист хочет внедрить гидроусилитель руля на ВАЗ-2107 своими руками, который завод-производитель не счёл нужным устанавливать в одну из самых бюджетных машин всего мира, он может пойти по одному из двух возможных путей. Во-первых, можно подобрать оптимальную рулевую рейку, которая имеет гидроусилитель руля и потом уже решить вопрос относительно его дальнейшего расположения в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий произвести над стационарной рулевой рейкой всевозможные максимально полезные манипуляции.

Приобретённый гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: насоса, шкива, рулевого редуктора, гидроцилиндра, расширительного бачка и системы шлангов.

Чтобы установить гидроусилитель руля на ВАЗ-2107, нужно начать с насоса, посредством которого осуществляется прокачка и создаётся определённое давление в агрегате. Этот насос нужно поместить на блок цилиндров, так как функционировать он будет за счёт ременной передачи. Следующим шагом нужно определить место установки шкива коленвала. Затем производится замена рулевого редуктора. Автовладельцу следует заблаговременно проверить размер приобретённого устройства, так как он, вероятнее всего, будет отличаться от заводского аналога, ввиду чего может понадобиться доработка места установки приспособления.

Устанавливая в свой автомобиль ГУР, следует внимательно отнестись к гидроцилиндру, который должен располагаться в машине согласно инструкции. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Установленный бачок необходимо оснастить спецжидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведённой манипуляции стоит прокачать систему.

Подробное руководство по установке электроусилителя руля

Купить электроусилитель сегодня — не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Лады Приоры. Но перед тем, как приобрести этот узел, нужно учесть, что для монтажа потребуется сделать или дополнительно купить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, поскольку если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полноценной установки системы (автор видео — канал Anton Mariyan).

Если же вы сталкиваетесь с необходимостью установки впервые, то лучше будет обратиться за помощью в этом деле к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как производится процедура установки:

Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания в ходе ремонтных работ. Для этого просто откройте капот и отключите клеммы от аккумуляторной батареи.
Затем вам нужно будет демонтировать защитный чехол с рулевого колеса. Для этого просто открутите болты, которые крепят две части накладки.
На следующем этапе производится снятие старого кардана руля, а также монтаж новой детали, которая идет в комплекте к купленной системе.
Выполнив эти действия, вам нужно будет с помощью дрели просверлить отверстия для фиксации электроусилителя. В зависимости от конструктивных особенностей нового ЭУР, отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
Когда отверстия будут просверлены, электроусилитель необходимо зафиксировать.
Далее, производится подключение проводов от датчиков оборотов, а также скорости. При подключении будьте внимательны — нельзя допустить наличие оголенных проводов в электроцепи, поэтому все кабеля нужно тщательно заизолировать.
После выполнения этих действия производится подключение цепи питания узла, помните о том, что электроцепь должна включать в себя предохранительный элемент.
Собственно, на этом процесс монтажа системы электроусилителя можно считать завершенным. Вам остается только установить на место защитные накладки руля и закрутить все болты, открученные ранее. Затем подключаются аккумуляторные клеммы и проверяется работоспособность системы. Если в работе электроусилителя возникли проблемы, то необходимо проверить правильность установки, а также удостовериться в том, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, где вы покупаете товар.

Цена может отличаться, в среднем стоимость электроусилителя такова:

1. Универсальный ЭУР для классический ВАЗов (цена — около 30 тысяч рублей)

2. Приоровский усилитель для ВАЗ 2107 (цена — около 26 тысяч рублей)

Монтаж гидроусилителя руля

Последовательность выполнения работ по установке гидроусилителя руля на автомобиль ВАЗ 2107 такая:

Машина загоняется на подъемник или смотровую яму, передняя часть подвешивается, и снимаются колеса.
Используя специальные приспособления, от сошки рулевой машинки отстыковываются наконечники тяг.
В салоне автомобиля раскручивается шлицевое соединение и высвобождается вал, на котором установлено рулевое колесо.
Болты, крепящие машинку к лонжерону, отпускаются, после чего механизм снимается и убирается.
На освободившееся место производится установка нового редуктора с исполнительным гидроцилиндром.
На блоке цилиндров двигателя монтируется на кронштейне насос, обеспечивающий необходимое давление масла в системе. Приводной ремень перекидывается через шкив коленчатого вала и натягивается в соответствие с инструкцией.
Следующим этапом производится установка трубопроводов, шлангов высокого давления и их подключение к компрессору и исполнительному механизму.
Система заполняется эксплуатационной жидкостью в количестве около 1,8 л и проверяется на предмет герметичность соединений.

Какие бывают усилители момента вращения рулевого колеса (попросту – руля)?

Статистика показывает, что почти никто не покупает новую ВАЗ 2107, чтобы сразу же поставить гидроусилитель руля. Если есть деньги, берут иномарку. Так что усилитель устанавливают часто на машину подержанную. И вкладывать в ВАЗ 2107 стоимостью 50-60 тысяч рублей около половины стоимости (около 31-32 тыс. руб. в ценах 2014 г.) вряд ли кто захочет. Поэтому расскажем подробнее о более популярном варианте – электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тыс. руб.

Электромеханический усилитель руля (электроусилитель) хорошо справляется с нагрузкой, его монтаж гораздо легче, протекает быстрее. Работает он на ВАЗ 2107 почти так же эффективно, что и масляный ГУР. И что самое главное – он воплощает извечную мечту автомобилиста о регулярном техническом обслуживании, так как работает по принципу «установил и забыл». Как следует из самого названия, электроусилитель соединён с бортовой системой питания 12 В (при максимальном токе 50А) и рулевым управлением.

Рассмотрим отечественный ЭУР для ВАЗ 2107 производства махачкалинского завода «Авиаагрегат».

Предусмотрен электроусилитель руля для ВАЗ 21214, но на всём ряду «классики, в том числе и на ВАЗ 2107 вполне пригоден. Крепится он вместо обычной рулевой колонки.

Принцип действия – создание электродвигателем дополнительного момента, действующего синергически и синхронно с руками водителя. Коэффициент усиления на рулевом колесе – 5,7. Это значит, что усилие при повороте, при котором водитель «вложил» 20 кг собственной силы, теперь требует 3,5 кг.

Что входит в комплект?

собственно усилитель;
кронштейн для крепления на рулевую колонку ВАЗ 2107;
промежуточный кардан;
вспомогательные детали, такие как провода, крепёж и декоративный кожух.

Как работает электроусилитель руля?

Принцип работы сложный, с использованием обратной связи:

Датчик момента «ловит» приложение направления и силы на руль водителем и трансформирует импульсы в электрический сигнал; кроме датчика момента есть датчики числа оборотов коленвала, скорости автомобиля, положения ключа зажигания и др., каждый из них тоже формирует сигнал и посылает их в блок управления.
Блок по особой программе обработки выдаёт суммирующий сигнал, который поступает на статор электродвигателя.
Электродвигатель производит «обратную работу», превращая электрический импульс в движение руля.

Наличие датчика скорости приводит к тому, что чем быстрее машина движется, тем «слабее» усилие, то есть рулевое колесо «тяжелеет». При этом, электродвигатель включается лишь тогда когда нужно, и тогда слышно, как он слегка жужжит.

ЭУР начинает работать на ВАЗ 2107 спустя 4-6 секунд после включения зажигания.

В случае, если какие – то неполадки случатся в цепи питания, то электроника просто отключит ЭУР, загорится извещающий световой сигнал, и автомобиль вернётся на ручное управление.

Установка ЭУР. Для этого:

вначале, как и при любых работах, отсоединяем «массу» с АКБ.
заменяем кардан в колонке рулевого управления;
сверлим крепёжные посадочные отверстия согласно приложенной схеме;
проводим провод эл/питания, ставим предохранитель и провода датчиков коленвала и скорости.
ставим снаружи защитный кожух.

Вся работа занимает около 2-3 часов. Для того, чтобы поставить устройство, почти все работы проводятся в салоне.

Гарантия на изделие составляет 1 год со дня покупки.

В целом, если вы беззаветно преданы ВАЗ 2107, то можете поставить электроусилитель руля.

Ещё вариант: ЭУР от «Приоры». Для установки на классический ряд требуется специальная переходная пластинка и спецкардан.

Внимание! Так как при любом ТО замеряют люфт рулевого колеса, то есть 100% риск «нарваться» на вопрос и имеется большая возможность, что вам откажут в проведении техосмотра с «тюнингованным» рулевым управлением. Если вы при этом хотите пройти ТО честно, то необходимо:

Если вы при этом хотите пройти ТО честно, то необходимо:

Найти официальное письмо завода – производителя автомобиля ВАЗ (с печатями), что именно данная модель одобрена для ВАЗ 2107 и захватить её с собой на ТО; насколько известно, есть письмо на семейство 2110, и на 21214. Что касается ВАЗ 2107, то есть ли оно вообще?

Скачать для печати
Взять также документ, что электроусилитель установлен на сервисе или СТО, официально являющейся представителем ВАЗ, а не вами лично в гараже.Если и в этом случае органы будут препятствовать, требуйте письменный отказ от допуска на ТО с указанием подробной причины, и грозите судебными карами.

Электроусилитель на ВАЗ 2107

Более простой способ сделать «семёрку» лёгкой в управлении заключается в установке электрического усилителя руля. Конструктивно ВАЗ 2107 готов к такой процедуре, к тому же благодаря отсутствию ёмкостей для масла, монтаж будет проще и быстрее.

Электроусилитель рулевого колеса отлично справляется с нагрузками, по эффективности работы он практически не отличается от результативности гидравлического ГУРа. При этом электромеханизм не нуждается в обслуживании и постоянном контроле.

Самый доступный вариант исполнения ЭУРа для ВАЗ 2107 — это механизм «Авиаагрегат» отечественного производителя. Местом монтажа этого приспособления выступает место штатной рулевой колонки. В конструкцию электроусилителя входит сравнительно небольшое количество деталей:

сам усилитель;
кронштейн для его фиксации;
кардан промежуточного значения;
кожух, проводка и элементы крепления.

По стоимости ЭУР уступает ГУРу, поэтому зачастую владельцы ВАЗ 2107 предпочитают устанавливать «электрику», нежели «гидравлику».

Видео: ЭУР на «классике»

Усилитель рулевого колеса — это вполне обычный элемент для современных моделей автомобилей. Однако типовое оснащение ВАЗ 2107 не предусматривало такой комплектации, с этим недостатком владельцам приходится «бороться» самостоятельно. В связи с высоким риском ошибок в монтаже и подключении монтажные работы рекомендуется проводить только в автосервисе.

Основная информация о гидроусилителе

Чем же выделяется рулевой гидроусилитель для авто марки ВАЗ 2107? Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки ВАЗ 2107, таких как:

Также стоит обратить ваше внимание на то, что гидроусилитель имеет две схемы, такие как передача усилий на реку или валик руля. Автолюбители выделяют две системы таких усилителей:

Устройство рулевого гидроусилителя на авто марки ВАЗ 2107

Гидроусилитель руля для автомобилей марки ВАЗ 2107 включает в себя такие основные элементы:

При поворотах на большой или же незначительной скорости;
Возвращение автомобильных колес в среднее расположение и их поддержание в таком состоянии;
При поворотах.

А благодаря торсину обеспечивается передача крутящего момента к рулевой системе, одновременно с этим происходит измерение закручивания и угла поворота этого колеса. Для проведения таких измерений применяются специальные датчики, а полученная информация передается к гидроусилителю. Именно так происходит поддержание функционирования гидроусилителя в необходимом режиме. После этого крутящий момент переходит в рулевой механизм и ведущие колеса автомобиля. Поворачивание на небольших скоростях характерно для парковки транспортного средства, причем угол поворота руля авто является не маленьким. Крутящий момент обеспечивается электронной схемой руководства при помощи максимального функционирования двигателя авто.

Как правильно проводится установка гидроусилителя руля на авто марки ВАЗ 2107?

Естественно также нужно будет провести настройку датчика скорости коробки передач, иначе на начале движения на маленьких скоростях водитель не заметит какие-то изменения. То есть рулевое колесо будет немного тяжелее крутиться. В момент набора больших скоростей рулевое колесо будет переходить владельцу транспортного средства с маленьким уровнем сопротивления. Также, если у вас отсутствует датчик скорости, то его тоже обязательно нужно будет установить.

Снижение количества оборотов руля;
Уменьшение усилия при повороте руля.

Большая стоимость;
Сложность установления;
Существенные перемены рулевой системы транспортного средства;
Нуждается в регулярном обслуживании.

Установка электроусилителя руля на ВАЗ своими руками осуществляется 2 методами:

Почему не гидравлический?

Можно выделить два типа усилителей рулевого управления:

Электромеханический.
Гидравлический.

При работе гидравлического усилителя рулевого управления создается высокое давление масла в системе. Конструкция гидроусилителя состоит из подающих труб, насоса, специального резервуара и рабочей жидкости. При помощи насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворачивание колёс.

Следовательно, вращать рулевое колесо будет намного легче. В общем конструкция гидравлического усилителя очень сложна, монтаж выполняется долго, все механизмы нужно регулярно обслуживать. Только в этом случае гидроусилитель будет работать идеально.

Если на автомобиле не предусмотрен монтаж гидроусилителя, то установить его очень сложно. Придётся приобретать дополнительные детали, а также вносить очень серьезные изменения в механизм рулевого управления. Именно по этой причине устанавливать гидроусилитель на «семёрке» нецелесообразно.

Особенности демонтажа

На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».

Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.
Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется. Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

Баранка старого образца без накладки

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

Сама накладка с контактами сигнала

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле

Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.

Лада 2106 «Мурена» › Бортжурнал › ЭУР на классику. Нужная и удобная опция

Доброго времени суток! Давненько об этом думал. Готовился финансово, выбирал редкие выходные (работал тогда на маршрутке на городском маршруте), и наконец, начал всё это дело вкорячивать в свою Шаху. Признаться честно, тема эта стара, как мир, но, всё же, некоторыми своими измышлениями поделюсь, авось кому и сгодится, меня в своё время любезный DRIVE2 ого как выручал! В общем, был взят ЭУР от Приоры 2007 года, битой, на разборе в моём городе.

Здесь важно именно от Приоры пр-ва г. Калуги, по причине того, что он безредукторный, Махачкалинский от Калины брать не советую, т.к

он громоздкий, и клинит, как я слышал, а с этим таких проблем нет, нечему там клинить попросту!

По деньгам он встал мне в 8 тысяч, считаю это нормально, т.к. новый на момент 2022 года в наших краях стоил от 16 до 18 тысяч. Затем, были взяты рулевые карданчики в кол-ве двух штук, один приоровский, другой семёрочный, от семёрочного понадобятся лишь «уши», срезать следует аккуратно, показываю место.

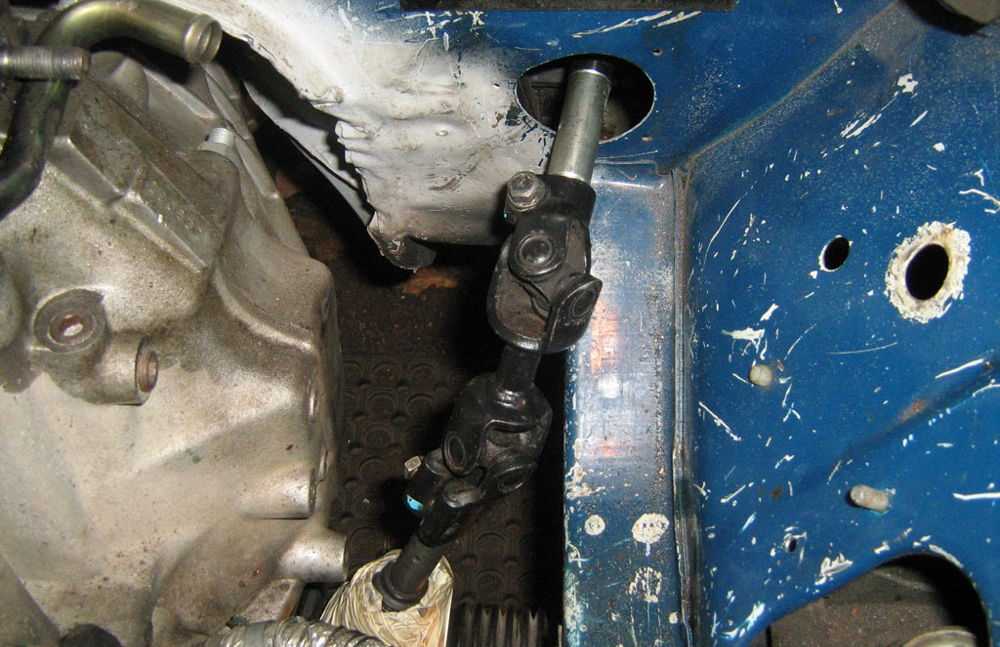

Соединить полученные «уши» от семёрочного вала с приоровским следует крестовиной, аккуратно её завальцевать при этом, не забыв проверить смазку внутри. Делается это для того, чтобы оставшийся отрезок родного вала имел карданное соединение.

Это будет будущий рулевой вал.

Качество некоторых фоток низкое, на тот момент, что под рукой было, на то и фоткал, просьба просроченными овощными культурами не кидаться!

Принцип работы электрического усилителя

Прежде чем рассмотреть установку электроусилителя руля (ЭУР) на «семёрку», необходимо разобраться, что же собой представляет этот механизм. Основными элементами узла являются:

электродвигатель;
механическая шестерня передачи;
датчик поворота руля;
датчик крутящего момента руля;
блок управления (БУ).

В блок управления поступают сигналы о скорости, с которой движется автомобиль и о частоте вращения коленчатого вала синхронно с вращением «баранки». В БУ происходит расчёт данных величины и полярности поступающего на электромотор питания. От электродвигателя через механическую шестерёнчатую передачу создаётся дополнительное усилие, которое и облегчает управление передними колёсами. Усилие может прикладываться как к рулевому валу, так и к рулевой рейке, что зависит от класса авто и конкретной конструкции электроусилителя. Поскольку речь идёт о классических «Жигулях», то на этих моделях никакая рулевая рейка не устанавливалась.

Конструкция электромеханического усилителя руля: 1-электродвигатель; 2-червяк; 3-червячное колесо; 4-скользящая муфта; 5-потенциометр; 6-кожух; 7-рулевой вал; 8-разъём датчика момента на рулевом валу; 9-разъём питания электродвигателя

Конструкция ЭУР для легковых авто имеет небольшие габариты и крепится непосредственно на рулевую колонку. Механизм находится в салоне автомобиля, что обеспечивает его защиту от попадания влаги, грязи и пыли и продлевает срок службы. В электроусилителе руля есть два основных рабочих режима, которые зависят от скорости движения транспортного средства:

Во время движения с малыми скоростями устройство прилагает наибольшее усилие к рулевому механизму чтобы облегчить управление автомобилем. Таким образом, руль становится «лёгким», что позволяет его вращать пальцем одной руки.
Двигаясь на высоких скоростях руль становится более «тяжёлым», благодаря чему создаётся эффект возврата колёс в среднее положение. Такой принцип работы повышает безопасность движения.

Электрический усилитель

У него имеется одно большое преимущество — стоимость практически вдвое ниже, нежели у гидравлического усилителя. Произвести монтаж устройства на «семёрку» очень просто, сложностей не возникнет. В случае использования электрического усилителя не нужно проводить техническое обследование, он очень надежен и долговечен.

В отличие от гидравлического усилителя, для нормального функционирования не требуется заправлять жидкость, поддерживать в рабочем состоянии насос и трубопроводы. Достаточно только лишь подключить прибор к электропроводке автомобиля. Именно по этим причинам такую конструкцию усилителя руля устанавливают на машины «классической» серии.
